课程设计任务书与指导书

2019年《道路工程课程设计》任务书及指导书——沥青路面设计1.设计资料河南某地（Ⅱ）拟修建高速公路，设计为双向四车道，路基宽度27.0m。

其5中，行车道7.5m×2。

经交通量OD调查分析，断面大型客车和货车交通量为4052辆/日, 交通年平均增长率为6.05%。

根据交通历史数据，按表A.2.6-1确定该设计公路为TTC0类，根据表A.2.6-2得到车辆类型分布系数如表1所示。

表1. 车辆类型分布系数根据路网相邻公路的车辆满载情况及历史数据的调查分析，得到各类车型非满载与满载比例，如表2所示。

表2. 非满载车与满载车所占比例(%)公路新建部分路基平均填土高度1.8m，平均地下水位0.8m，平均冻深0.48m，土质为粘土质砂，其重度错误!未找到引用源。

为18.0kN/m3。

根据气象资料，连续十年路面最低气温平均值为-2℃。

路基路基标准状态下回弹模量取90MPa,回弹模量湿度调整系数Ks取0.88,干湿与冻融循环作用折减系数K取0.80，则经η过湿度调整和干湿与冻融循环作用折减的路基顶面回弹模量为63MPa。

2.设计内容（1）交通分析；确定交通荷载等级。

（2）初拟沥青路面结构（结构层组合、各结构层材料、层厚）。

（3）确定各层材料参数（各层材料模量、强度和土基的回弹横量）。

（4）轴载换算，计算Ne。

（5）进行路面结构验算。

（6）计算路基顶面和路表验收弯沉值。

3.设计所需参考资料（1）公路沥青路面设计规范（JTG D50-2017）（附电子版）；（2）路基路面工程（第五版），黄晓明主编；（3）道路工程教材。

4.设计验算好路网——在线设计——沥青路面结构分析(APAD)（规范编写组提供的网页版程序）(/online_design.aspx)5.提交成果（1）课程设计计算书A4手写，要求过程详实，表格、公式规范。

注：计算书后面附“课程设计总结”1份。

（2）沥青路面结构设计图A3一张，要求按照制图标准规范绘制。

《锅炉及锅炉房设备》课程设计任务书与指导书指导教师：杨存志王思文使用班级：暖专12内蒙古建筑职业技术学院机电与环境工程系暖通教研室二ＯＯ八年十二月《锅炉及锅炉房设备》课程设计任务书与指导书一、设计题目呼市某住宅小区供热锅炉房工艺设计。

二、原始资料（一）热负荷1、采暖面积：1、2、3、4# 住宅楼6000m2/幢5、6、7、8# 住宅楼8000m2/幢9、10、11、12# 住宅楼12000m2/幢2、物业管理用房及办公室等：3000 m23、外管线最不利环路长度：3200米（二）煤质资料1、煤种：乌达原煤；运输方式：汽车。

2、煤质元素分析：C ar=53.07%; H ar=3.27%O ar=6.05%; N ar=0.89%S ar=0.24%; A ar=26.28%W ar=10.02%; Q net，v，ad=21000KJ/Kg （三）水质资料1、总硬度：3.65mmol\1其中：碳酸盐硬度H T=3.65 mmol\1非碳酸盐硬度H FT=0总碱度：4.29 mmol\1负硬度：0.64 mmol\1城市自来水公司供水：压力0.25-0.35Mpa水温：12℃（四）气象资料1、冬季采暖室外计算温度-19℃，采暖天数167天。

2、大气压力：冬季90.09Kpa .3、最大冻土深度：1.20米。

4、地下水位：-2.6米。

三、设计内容与要求（一）锅炉型号及台数的选择1、热负荷计算。

2、根据计算热负荷及其特点、燃料种类选择锅炉型号及台数。

（二）水处理设备选择1、决定水处理方法。

2、并根据处理水量选择设备型号及台数。

3、给定水处理设备的运行参数。

（三）给水设备及主要管道的选择计算1、决定给水系统。

2、选择循环水泵和补给水泵。

3、选择软水箱。

4、确定定压方法，选择定压设备。

5、给水系统主要管道与阀门的选择计算。

（四）送引风系统设计1、计算锅炉送风量和排烟量。

2、计算决定烟风道断面尺寸构造。

3、决定送引风系统及其布置，并计算其阻力。

《道路勘测设计》课程设计任务书、指导书《道路勘测设计》课程设计任务书一、课程设计的目的、意义通过课程设计使学生掌握路线平纵横设计的内容及步骤，包括平曲线要素及主点桩号的计算，竖曲线计算及超高和加宽值的确定；平面，纵断面，横断面和公路用地范围图的绘制以及相关设计表格的填写。

培养学生遵守并运用技术标准、技术规范的能力；培养学生查阅标准图和相关技术资料以及对资料灵活、合理运用的能力；培养学生树立正确的设计思想，精确计算、实事求是、认真负责的工作作风和运用工程观点解决实际问题的能力，加强理论与实践的联系；提高学生文字表达能力，掌握撰写技术文件的有关要求，为学生毕业设计和毕业后从事道路设计和施工工作打下良好的基础。

二、设计任务根据分组课题完成相应路段路线设计图表、计算和说明。

地形平原区，公路等级为一级公路，设计车速为100Km/h。

对以下各项作设计计算及论述，编写设计说明书。

1、纸上定线在分组给定地形图的两控制点A、B间选取一条路线，要求有比较线，通过路线方案比较论证，确定最佳路线方案。

路线方案比较的方法和内容见《道路勘测设计》课程设计指导书。

2、详细设计计算（1）平面设计选定曲线半径，用公式计算路线中各转角点平曲线的几何要素，生成《直线、曲线及转角一览表》，并同时确定路线的超高、加宽等值，绘制路线平面设计图。

（2）纵断面设计纵坡、坡长设计，竖曲线设计，计算标高及填挖高度，绘制路线纵断面设计图。

（3）横断面设计拟定并绘制路基标准横断面图和路基横断面设计图。

（4）路基土石方计算绘制路基横断面设计图，用积距法计算横断面面积，计算土石方体积，编制路基设计表和路基土石方工程数量表。

三、设计成果1、设计总说明书一份，内容包括路线方案，路线平、纵、横的设计与计算，土石方计算调配，排水设计等内容的说明；2、路线平面图一份；3、路线纵断面图一份；4、路基标准横断面图一张；5、路基横断面设计图一份；6、各种设计成果表：直线曲线及转角一览表、纵坡竖曲线表、路基设计表、路基土石方工程数量表各一份。

《钢结构》课程设计任务书、指导书（建筑工程专业方向）土木建筑工程系年月42014《钢结构》课程设计任务书、指导书一、设计题目简支梯形钢屋架设计二、设计原始资料1．结构平面布置某地区单层单跨工业厂房机加工车间，屋架跨度及厂房长度90m，柱距6m，屋架下弦标高16.5m。

2．排架结构体系钢筋混凝土柱（混凝土强度等级为C20，上柱截面400×400）；钢屋架铰支于柱上；1.5×6.0m预应力钢筋混凝土大型屋面板；1。

?i屋面坡度100。

的吊车，计算温度高于-20C．车间内设有中级工作制、起重量?300KN3．材料4型，手工焊。

钢，焊条为E43钢屋架选用Q235-B．荷载（标准值）52kN/m防水层0.352kN/m0.40砂浆找平层(厚20mm)2)( 保温层 kN/m按附表取2kN/m1预应力钢筋混凝土大型屋面板.344（包括灌缝）2kN/m屋架及支撑自重）（0.12+0.011l2kN/m0.15悬挂管道2kN/m0.50屋面活荷载2)(按附表取屋面积灰荷载kN/m2kN/m雪荷载0.35)见附图(6．钢屋架计算简图及构件几何尺寸示意图三、设计任务．绘制钢屋架结构支撑系统布置简图（包括上弦水平支撑、下弦水平支撑、垂直支撑1。

）及系杆．设计该指定跨度的双坡梯形钢屋架，并绘制安装单元施工图及编制整榀屋架材料表。

2四、主要参考资料2004高等教育出版社，张耀春.钢结构设计原理.北京:1.1991:北京中国建筑工业出版社，钢结构2.欧阳可庆..2002中国建筑工业出版社，钢结构基本原理.北京:.3.沈祖炎、陈扬骥、陈以一,2001建筑钢结构设计.4.王肇民.上海：同济大学出版社5.钢结构设计规范（GB50017-2003）6.钢结构施工质量验收规范（GB50205-2001）7.建筑钢结构焊接规程（JGJ81-2002）8.建筑结构荷载规范（GB50009-2001）9.建筑结构制图标准（GB/T50105-2001）10.房屋建筑制图统一标准（GB/T50001-2001）五、设计计算说明书要求1．设计资料；2．结构平面布置简图、支撑体系简图；3．钢屋架计算简图及几何长度；4．荷载计算、荷载组合、节点荷载及支座反力计算；5．屋架内力计算：（1）单位节点荷载（P=1）作用于左半跨屋架的内力图；（2）利用结构的对称特点，当单位节点荷载（P=1）分别作用于屋架左半跨和右半跨时，可将屋架中相互对称的各杆件内力叠加，得到相当于单位节点荷载（P=1）作用在全跨屋架节点上的内力；（3）考虑三种荷载组合：a、全跨恒载+全跨活载（使用阶段）；b、全跨恒载+半跨活载（使用阶段）；c、屋架自重和支撑自重+半跨屋面板重+半跨屋面活荷载（施工阶段）；（4）杆件设计内力的确定：按上述三种荷载组合情况，进行内力组合；6．屋架杆件截面选择（不考虑支撑与弦杆连接的螺栓孔对截面的削弱，不考虑上、下弦杆变截面）；．屋架节点计算，至少计算一个下弦节点、一个上弦节点、支座节点、屋脊节点及下7．弦中央节点，并绘制节点大样草图（按1:3～1:5比例尺）。

洛阳理工学院机床数控技术课程设计指导书编者：李妙玲应用专业：数控技术一、课程的地位、任务和作用本课程设计是在《机床数控技术》理论课程学习完后进行。

《机床数控技术》是数控技术专业必修的主干专业课之一，对实际应用能力要求很高；通过该课程设计使学生进一步掌握和消化数控机床程序编制的基本内容，了解数控机床编程的特点和步骤，深化工艺处理技术和编程方法，为今后从事数控领域工作打下扎实基础。

二、课程设计题目及要求本课程设计共分两大类课题，每类20个（共40个题目）：1）车削（通常为轴）类零件数控加工程序编制（4个台阶以上，包括一段凸圆或凹圆弧、一段螺纹）；2）铣削（通常为轮盘和板）类零件数控加工程序编制（轮廓线5段以上包括直线、圆弧，孔两种4个以上）。

参加本课程设计的学生分为4组，每组10-12人。

各班第一、三组做车削类零件，二、四组做铣削类零件。

每组选派一名组长，协助指导教师督促和检查课程设计进展，保证每个同学都能独立完成自己的课程设计。

要求学生达到如下目标：1）针对设计任务选择合适的实现方案；2）培养学生查阅技术手册和有关技术资料的能力；3）培养学生程序设计能力；4）培养学生编制技术文档的能力；5）培养学生严肃认真、一丝不苟和实事求是的科学态度。

三、课程设计基本内容1）任务布置、准备有关资料；2）绘制零件图；3）分析零件数控加工工艺；4）设计数控加工工艺卡；5）编写数控加工走刀路线图。

四、要求完成的技术文件1. 绘制零件图一份；2. 数控加工工序卡一份；3. 走刀路线图一或多份；4. 数控加工程序清单一份；5. 设计说明书一份。

（分析零件结构；选择机床设备、刀具；编写数控加工工艺；写出数值计算过程）五、成绩评定依据下列两个方面对学生进行考核，以五级评分制综合评定成绩：1）设计过程中的表现（独立完成的能力、分折问题的能力、工作态度）；2）提交的设计质量。

六、主要参考书[1]孙小捞，数控技术实训.机械工业出版社。

课程设计任务书指导书一、教学目标本课程的教学目标是让学生掌握课程主题的基本知识，理解课程主题的核心概念，并能运用所学知识分析和解决实际问题。

具体来说，知识目标包括：•掌握课程主题的基本概念和原理。

•了解课程主题的历史发展及其现状。

•熟悉课程主题的应用领域和实际意义。

技能目标则要求学生能够：•运用所学知识分析和解决课程主题相关问题。

•运用科学方法和思维进行探究和解决问题。

•能够运用现代技术工具获取和处理信息。

情感态度价值观目标则着重于培养学生：•对课程主题的兴趣和好奇心。

•认识课程主题对社会和个人的重要性。

•形成积极的学习态度和科学探究精神。

二、教学内容本课程的教学内容将依据课程标准进行选择和，确保内容的科学性和系统性。

具体的教学大纲如下：1.课程主题的基本概念和原理：介绍课程主题的基本定义、相关术语及其内涵和外延。

2.课程主题的历史发展及其现状：回顾课程主题的发展历程，分析其演变脉络，了解当前的发展状况。

3.课程主题的应用领域和实际意义：分析课程主题在不同领域的应用，探讨其在实际生活中的意义和价值。

每个部分的教学内容都将结合具体的教材章节进行详细展开，确保教学内容的连贯性和完整性。

三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法进行教学。

具体包括：•讲授法：通过教师的讲解，系统地传授知识，帮助学生建立知识框架。

•讨论法：学生进行小组讨论，促进学生之间的交流和思考，培养学生的批判性思维能力。

•案例分析法：通过分析具体的案例，让学生将理论知识应用于实际情况，提高学生的问题解决能力。

•实验法：学生进行实验，让学生亲自动手操作，培养学生的实践能力和科学探究精神。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：•教材：选用教材名称作为主教材，辅助以参考书籍等辅助教材。

•多媒体资料：制作和收集与课程内容相关的多媒体资料，如PPT、视频、音频等，以直观生动的方式呈现课程内容。

课程代码制订人制订日期审定人 审定日期通过本次课程设计，使学生掌握单位工程施工组织设计的编制方法和编制 步骤，能正确运用所学的基本理论知识，独立完成单位工程施工组织设计。

单位工程施工组织设计图纸由指导教师提供，工程量采用预算作业成果。

官山三路1、施工组织设计的任务 (1)编写施工方法与施工方案。

(2)编写施工准备工作，计划与各项资源需要量计划表。

(3)绘制施工进度计划表。

(横道图一张) (4)绘制施工平面布置图。

(3#图一张)(5)编写各项技术组织措施与各项技术经济指标。

2、施工组织设计的主要内容(1)工程概况。

主要内容：建造特点，结构特点简介，以及装修特点，施拟建工程茂 名 路工条件，地形，地貌，特点简介，以及工程所在处的社会，经济环境。

(2)施工方法与施工方案。

主要内容：施工程序，施工流向；主要分部份项工程的施工方法；主要施工机械的选用；施工新技术，新方法，新材料的运用。

(3)施工准备工作与施工进度计划表。

主要内容：施工准备工作计划表，分部份项工程的划分；进度控制的计划系统，进度控制实施计划，编制横道图。

(4)各项资源需要量计划表。

主要内容：水泥、砂、石砖、钢材以及各构配件需要计划表。

(5)施工平面图。

主要内容：水平及垂直运输机械的布置，主要材料及构配件的堆放，仓库，搅拌站的布置，暂时设施的布置，施工现场道路，给排水，供电网络布置。

(6)各项技术组织措施与各项技术经济指标。

主要内容：文明施工各项措施、安全、质量措施，节约材料措施，各级技术管理人员职责等。

1、书写的清晰，条理清晰，内容符合实施施工要求，用4A 纸书写。

2、进度计划表要用3# 图纸绘制；横道图一张。

3、施工平面图用3# 图纸绘制，应用标准图例绘制。

4、按设计内容顺序装订成册。

5、独立完成，如发现有抄袭现象，当零分处理。

1 周总成绩=出勤成绩 20%+评阅成绩 80%，具体标准如下：1)优秀标准： 90 分~100 分2)良好标准： 80 分~89 分3)中等标准： 70 分~79 分4)及格标准： 60 分~69 分5)不及格标准： 1 分~59 分课程代码制订人制订日期审定人审定日期学分：1 分学时：20 学时合用专业：建造工程管理通过本次课程设计，使学生掌握单位工程施工组织设计的编制方法和编制步骤，能正确运用所学的基本理论知识，独立完成完整的单位工程施工组织设计。

《分段结构图课程设计》任务书一、设计任务及分配任务：绘制1000t沿海货船某甲板或底部分段结构图参考图纸：＜船体制图＞书习后附页设计分段：1、#6~#25上甲板分段肋位剖面图：5个（#8、#11、#12、#16、#21）；一般剖面图：2个（舱口纵桁、肘板），向视图：1个；节点图：7个。

2、#25~#44上甲板分段肋剖面图：3个（#26、#34、#36）；一般剖面图：4个（舱口纵桁、舱口肘板、中桁、间断纵骨）；节点图：7个。

你安排时（选择第1个就可以了）二、具体要求及说明1、绘图比例及图幅比例：（1）主视图及剖面图形1：50（2）节点图形1：10或1：20图幅：A3图3张；A2图1张2、图面布置主视图在第一页，剖面图可放在第一、二、三页，节点图放在节点所在剖面图一页上，明细栏在第一页3、件号编制采用名称、尺寸、形状完全相同编一个件号。

每个分段大约五十几个件号。

4、说明：（1）甲板分段结构图：纵向（一般）剖面图的甲板纵向曲度可乎略；梁拱画法参见型线图（梁拱高在中横剖面图中）；甲板平面图的外板形状根据基本结构图甲板图（换算）来画；肋位剖面图外板形状根据肋骨型线图定；甲板板缝左右舷均画。

三、焊接要求1、甲板分段结构图（1）甲板板对接焊缝采用I型自动焊接。

（2）甲板纵桁与甲板板以及纵桁面板与腹板的连接采用交错断续焊k=6,l=75,e=175。

（3）甲板纵桁与横舱壁的连接采用双面连续角焊k=6。

（4）强横梁与甲板板以及强横梁面板与腹板的连接采用交错断续焊k=6,l=75,e=175。

（5）普通横梁与甲板板的连接采用交错断续焊k=6,l=75,l=225。

（6）肘板与其它构件的连接采用双面连续角焊k=5 。

（7）甲板纵骨（挺筋）与甲板连接采用单面连续角焊，焊角高度为4。

四、注意（1）肋位剖面图、甲板梁拱线可做梁拱板（或画折线式）。

（2）1000t海船#25~#80之间有甲板中桁材，在甲板图上画粗双点划线。

（3）肋距=600mm。

附1：房屋长度有4组数据：（1）60m；（2）102m；（3）120m；（4）150m；附2：屋盖所承受的竖向均布荷载标准值（恒载），共10组。

(a)、2.25 KN/m²；(b)、2.5 KN/m²；(c)、2.75 KN/m²；（d)、3.0 KN/m²；（e)、3.25 KN/m²；(f)、3.5 KN/m²；（g)、3.75 KN/m²；（h)、4.0 KN/m²（i)、4.25 KN/m²；(l)、4.5KN/m²；附3：屋盖所承受的竖向均布荷载标准值（活载），共4组。

(a)、0.5 KN/m²；(b)、0.6 KN/m²；(c)、0.7 KN/m²；（d)、0.8 KN/m²；（e)、0.9 KN/m²；(f)、1.0 KN/m²；（g)、0.4 KN/m²2、设计内容:1）、作支撑布置图,其中包括上、下弦横向水平支撑、纵向水平支撑、垂直支撑、系杆.2）、求屋架杆件内力.必要时应进行内力组合。

3）、选择屋架各杆件的截面形式和尺寸.4）、节点设计,包括支座节点a、屋脊节点I、下弦拼接节点i、上、下弦中间节点E、e、d.5）、绘制屋架的一个运送单元的施工图并作材料表二、普通钢屋架设计指导书1、引言：钢屋架课程设计历年来一直是钢结构课程设计的必做题目，通过钢屋架课程设计的学习，对钢桁架的设计，钢结构节点设计，钢结构支撑体系都会有较深的了解，对钢结构施工图，施工详图的绘制方法也会有较深刻的理解和体会。

近些年来，门式刚架，网架的广泛应用。

致使钢屋架的应用受到了限制。

但是，一方面，仍然有许多情况，如大坡度屋盖、狭长结构屋盖，桁架结构仍是首选结构形式；另一方面，通过对钢屋盖这种最基本的桁架结构设计的学习，对学习其他结构如门式刚架结构（特别是支撑体系），网架结构，其他空间桁架结构也会有很大的帮助。

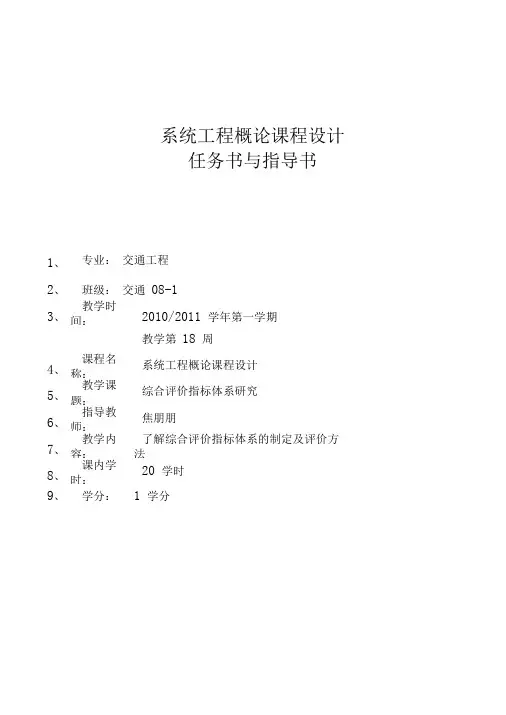

系统工程概论课程设计任务书与指导书1、专业：交通工程2、班级：交通08-13、教学时间：2010/2011 学年第一学期教学第18 周4、课程名称：系统工程概论课程设计5、教学课题：综合评价指标体系研究6、指导教师：焦朋朋7、教学内容：了解综合评价指标体系的制定及评价方法8、课内学时：20 学时9、学分： 1 学分2008级交通工程专业系统工程概论课程设计任务书一、目的系统工程概论是交通工程专业重要的学科基础课之一，相应的系统工程概论课程设计是交通工程实用性人才培养重要的实践教学环节之一。

综合的系统评价是系统工程学科的重要内容之一，学生在学习了系统工程概论课程的基础上，通过本次实践，认识并体会综合评价指标体系的基本概念、建立方法及评价方法。

本课程旨在提高学生的科研意识，培养良好的工作作风和动手能力。

同时为进一步的专业学习树立目标，为未来的专业课实践做专业技能准备。

二、任务针对不同问题，建立评价指标体系，并形成研究论文。

三、成果要求1、评价指标体系的建立（1 ）每6人一组（其中一组5人），必须独立完成自己的分析、研究和指标体系的建立全过程；（2 ）每组一题，各组也可以选择其他感兴趣的题目，但须经教师同意后确定；（3）最终建立的指标体系应科学、综合、全面，且各指标能够清楚的量化。

2、评价指标权重的确定（1）需明确说明确定指标权重的方法，并在论文中阐述；（2 ）清楚描述指标权重的计算过程及计算结果。

3、成果报告（1 ）报告书统一使用A4纸张的系统工程概论课程设计报告格式，正文要求图文并茂，不少于8000 字，其中课程设计报告不少于2000字，研究论文不少于6000字；（2）报告书的装订顺序：封面、诚信声明、任务书、报告书正文、封底；（3 ）报告正文交打印稿和电子稿各一份。

报告格式：字体统一为宋体，一级标题为4号粗、二级为小4号，正文为5号，行间距为1.25倍，标准字符间距，首行缩进2字符；成果报告中的图形（图片）应标明图名，表格应标明表名。

《锅炉及锅炉房设备》课程设计任务书《锅炉及锅炉房设备》课程设计指导书《锅炉及锅炉房设备》课程设计任务书设计题目：郑州某厂区及生活区的供热锅炉房设计设计目的：1.在《锅炉及锅炉房设备》课程学习的基础上，运用所学的基础理论和专业知识解决实际工程问题；2.了解锅炉房工艺设计的内容、程序和基本原则；3.通过课程设计使学生掌握设计计算步骤和方法，并能参考有关规范、标准、工程设计及其它参考资料选择合适的设备；4.锻炼学生工程绘图与识图的能力，掌握设计说明书的编制过程；5.培养学生学会收集并查阅各相关资料，为以后的学习及毕业设计打下基础。

主要原始资料：（1）基本情况本设计为一蒸汽锅炉房，为生产、生活及厂房和住宅采暖生产饱和蒸汽。

生产和生活为全年性用汽，采暖为季节性用汽。

生产用汽设备要求提供的蒸汽压力最高为0.4MPa，用汽量为3.7t/h；凝结水因生产过程中收到污染不能回收利用；采暖用汽量为7.8t/h,其中生产车间为高压蒸汽采暖，住宅采用低压蒸汽采暖，采暖系统的凝结水回收率高达65%；生活用汽主要供食堂和浴室的需要，用汽量为0.7t/h，无凝结水回收。

（2）燃料资源天然气参数：各成份含量 CH4=98%; C3H6=0.6%; C3H8=0.3%; C3H10=0.3%;N2=1.0%标准状态下的低位发热量 Qnet,ar=36533 kJ/kg标准状态下的密度ρ=0.7435 kg/m3（3）水质资料总硬度 H0=7.35 mmol/L,永久硬度HFT=4.35 mmol/L，暂时硬度HT=3.0 mmol/L,总碱度A=3.0 mmol/L，PH值=8.27，溶解固形物为550 mg/L。

（4）气象资料冬季采暖室外计算温度、冬季采暖室外平均温度、冬季通风室外计算温度、夏季通风室外计算温度、大气压力、地下水位等查当地气象资料。

如郑州地区冬季采暖室外计算温度为t’w=5 ℃，冬季采暖室外平均温度为tpj=1.4℃。

《隧道工程课程设计》任务书1 课程目的通过课程设计，使学生掌握公路隧道支护结构的基本计算方法，熟悉矿山法在公路隧道施工中的工艺，掌握公路隧道施工设计的基本方法。

2 题目《公路隧道结构设计与计算》题目一：某高速公路隧道通过III 类围岩(即IV级围岩)，埋深H=30m，隧道围岩天然容重γ=23 KN/m3，计算摩擦角ф=35o ,变形模量E=6GPa,采用矿山法施工。

题目二：某高速公路隧道通过II 类围岩(即V级围岩)，埋深H=50m，隧道围岩天然容重γ=20 KN/m3，计算摩擦角ф=25o , 变形模量E=1.5GPa，采用矿山法施工。

题目三：某一级公路隧道通过III 类围岩(即IV级围岩)，埋深H=30m，隧道围岩天然容重γ=23 KN/m3，计算摩擦角ф=35o ,变形模量E=6GPa,采用矿山法施工。

题目四：某一级公路隧道通过II 类围岩(即V级围岩)，埋深H=50m，隧道围岩天然容重γ=20 KN/m3，计算摩擦角ф=25o , 变形模量E=1.5GPa采用矿山法施工。

题目五：某高速公路隧道通过IV类围岩(即III级围岩)，埋深H=20m，隧道围岩天然容重γ=25 KN/m3，计算摩擦角ф=50o , 变形模量E=10GPa，采用矿山法施工。

题目六：某一级公路隧道通过IV类围岩(即III级围岩)，埋深H=20m，隧道围岩天然容重γ=25 KN/m3，计算摩擦角ф=50o, 变形模量E=10GPa，采用矿山法施工。

(以上六题共用条件：衬砌材料采用C25喷射混凝土，材料容重γh=22 KN/m3，变形模量 E h=25GPa)3 隧道洞身设计内容(1) 按相应公路等级的行车速度确定公路隧道建筑限界(2) 按公路隧道要求对隧道衬砌进行结构设计（拟定结构尺寸）；(3) 按规范确定该隧道的竖向均布压力和侧向分布压力；(4) 计算衬砌结构的内力（画出弯矩图和轴力图）；(5) 对衬砌结构进行配筋验算。

高等教育自学考试工程造价专业（独立本科段）综合课程设计任务书(附课程设计指导书) 西南交通大学成人教育学院目录一、综合课程设计任务书 (1)二、综合课程设计指导书 (4)三、综合课程设计成绩评定 (8)一、综合课程设计任务书1.综合课程设计的意义和要求根据工程造价专业（独立本科段）考试计划的要求，综合课程设计安排在第三学期自考课程结束到第四学期毕业设计开始之前。

通过综合课程设计，可以训练考生设计思维与设计方法，使考生有初步的综合运用所学知识的能力，为毕业设计打下良好基础。

综合课程设计是一个重要的实践性教学环节。

通过综合课程设计使本专业考生对整个房屋建筑工程计量、单位工程计价、工程造价管理等过程有一个比较全面的了解，能了解和运用有关建筑、结构和施工规范，熟悉和应用建筑工程计价规范；能综合运用所学知识解决房屋建筑工程中有关工程计量与工程计价的技术问题，提高考生的综合能力，培养考生分析问题和解决问题的能力。

综合课程设计中应根据现行的建筑工程设计标准、严格遵守计价规范，特别是强制性条文。

各阶段的设计内容应执行综合课程设计任务书中的有关规定，基本做法可参考综合课程设计指导书进行，各设计阶段的工作应严格按综合课程设计的安排认真完成。

2.综合课程设计的选题工程造价专业的综合课程设计题目可涉及建设工程项目的建筑工程工程量清单计价文件编制、安装工程工程量清单计价文件编制、道路（市政）工程工程量清单计价文件编制等方面。

以下以建筑工程工程量清单计价文件编制为例介绍综合课程设计的要求。

3.综合课程设计资料（一）设计图纸的基本要求建筑工程施工图纸（建筑、结构、装饰）其基本要求：（1）结构：砖混或全框架或部分框架、结构配筋为“平法”图示；（2）基础：混凝土基础或独立柱基础和部分砖砌条形基础；（3）门窗：塑钢门窗或者铝合金门窗、部分木门；（4）装饰：各部分装饰工程均需达到中等装饰水平；（5）规模：层数：2~7层；建筑面积：大于800 m2；（二）综合课程设计参考工程项目（1）住宅（2）科技楼1（3）图书馆（4）宿舍楼（5）也可以自拟项目（需征得指导老师同意）4.综合课程设计成果（一）工程量清单，针对工程对象，符合标准格式要求的工程量清单。

《建筑给水排水工程》课程设计任务书及指导书一、设计资料（1）建筑资料建筑各层平面图、建筑剖面图、厨厕大样图等。

建筑物为六层住宅，采用钢筋混凝土框架结构，层高为3M，室内外高差为0.1M。

（2）水源资料在建筑物北面有城镇给水管道和城镇排水管道（分流制），据调查了解当在夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa；环卫部门要求生活污水需经化粪池处理后才能排入城镇排水管道。

每户厨房内设洗涤盆一个，厕所内设蹲式（或坐式）大便器，洗脸盆、淋浴器（或浴盆）及用水龙头（供洗衣机用）各一个。

每户设水表一个，整幢住宅楼设总表一个。

二、设计内容1．设计计算书一份，包括下列内容（1）分析设计资料，确定建筑内部的给水方式及排水体制。

（2）考虑厨厕内卫生器具的布置及管道的布置与敷设。

（3）室内外管道材料、设备的选用及敷设安装方法的确定。

（4）建筑内部给排水系统的计算。

（5）其它构筑物及计量仪表的选用、计算。

（6）室外管道定线布置及计算（定出管径、管坡等数据及检查井底标高，井径，化粪池进出管的管内底标高等）。

2．绘制下列图纸（1）各层给排水平面图（1:100）。

（2）系统图（3）厨厕放大图（1:50）。

（4）主要文字说明和图例等。

《建筑给水排水工程》课程设计计算说明书一、给水方式及排水体制的确定（1）给水方式的确定根据所给资料该建筑为六层建筑，层高为3m，每层4户，为普通二类建筑。

夏天用水高峰时外网水压为190kpa，但深夜用水低峰时可达310kpa，估算自室外地面算起系统所需的水压H=4（n+1）=4（6+1）=28m=280kPa，根据市政管网供水压力以及用户用水要求，进行方案比较：方案一：直接给水方式。

由于夏天用水高峰时，外网压力190kpa<280kPa，会出现供水不足的现象，故不能采用直接供水方式，应选择相应的调蓄增压给水方式。

方案二：单设水箱给水方式。

夜间用水低峰时，外网供水压力可达310kpa>280kpa，除满足用户用水要求外还有盈余，可以设置屋面水箱，将剩余压力利用起来，在夜间储备相应楼层用户一天所需的水量，实现能耗节省，切供水安全可靠性较好。
