《泵与泵站》课程设计任务书班级：学号：姓名：指导老师：完成日期：至一、设计任务（一）设计目的（1）使学生所获得的专业理论知识加以系统化，整体化，以便于巩固和扩大所学的专业知识；（2）培养学生独立分析，解决实际问题的能力；（3）提高设计计算技巧和编写说明书及绘图能力；（4）为适应工作需要打一下的基础。
培养学生具有一定的泵站设计能力同过课程设计，使学生进一步将所学的基础理论、基础技能综合的运用与设计实践，熟悉设计方法和步骤。
（二）设计要求1、要求每个学生独立完成设计任务，自己确定设计方案。
2、要正确的运用设计资料。
3、设计要结合工程实际，全面考虑，尽量的使自己的设计具有实际施工价值。
（三）设计题目题目：某新建水源工程泵站进行设计，主要设计内容如下1、设计部分1）确定泵站设计流量、设计扬程；2）初步确定水泵、电机的型号，工作备用泵的台数3) 进行水泵机组和吸、压水管路的计算与布置4）计算泵站范围内吸、压水管路的水头损失，进行泵站工作的精确计算5) 泵站各部分尺寸的确定6）泵房选择、泵房平面和高程布置二、设计成果要求1、设计计算书和设计说明书各1份包括确定水泵、电机的型号，工作备用泵的台数；水泵机组和吸、压水管路的计算与布置；吸、压水管路的水头损失以及泵站工作的精确计算等。
要求文字通顺，叙述要简明扼要。
计算书采用A4页面，电脑打印或手工书写。
计算书应有统一的打印封面。
手工书写要求文字用黑钢笔书写，字迹应清楚工整，每页字数不少于500字。
电脑打印要求正文采用小四字体，中文采用宋体，西文采用Times New Roman，行间距为最小值23磅，数学表达式采用公式编辑器编辑。
2、图纸2张A2图纸（包括泵站平面图1张，泵站剖面图1张）泵站平面布置图（包括主要设备机组位置，吸、压水管路位置及其它附属设备机组的位置），比例尺1：100泵站剖面布置图（包括主要设备机组高度，吸、压水管路高度及其它附属设备机组的高度），比例尺1：100手工绘制，均应严格按比例出图，图面应清晰美观，标注字体大小合理。
水泵站课程设计任务书河海大学环境学院水泵站课程设计任务书一.主要任务设计一座给水取水泵站。
二.取水泵站站区概况江苏某工业园区，为解决工业和职工生活用水问题，拟在长江边建设一座自来水厂。
该水厂的取水一级泵站建在江边，直接从长江取水。
泵站站区地势平缓，取水头部附近不会发生淤积。
三.设计资料1、地形资料：取水泵站站区地形图一张，（比例1﹕200）；2、设计规模：根据工业园区的规划要求，园区需水量为1.6m3/s；3、地质资料：根据钻探资料分析，站区为密实度良好的粘性土壤，承载能力完全能满足建设泵站的要求。
4、水位资料：长江水位最高洪水位10.0m，最低水位-1.0m，设计水位1.5m；水厂混合池水位设计水位38.0m，防洪堤高程堤顶高程为11.5m；5、其它资料：该区水陆交通方便，离该站区6km处有变电站一座，完全能满足用电的需要；水厂距泵站4.0km，设计采用两根输水管输水；防洪堤内不允许建永久性构筑物。
四.设计内容及要求1、根据设计资料确定取水一级泵站的泵型，水泵台数，以及配套设施；2、进行水泵机组的布置，确定泵房的形式和尺寸，并绘制草图；3、计算单台泵的运行工况点，进行水泵的工况校合；4、进行取水泵站的造价估算；五.设计成果及要求1、设计说明书一份：按照指导书的要求进行编制说明书，详细说明整个工程的概况和有关设计成果；要求条理清楚，论证严密；2、设计计算书一份：详细说明泵站设计过程中有关参数的确定计算过程；要求：（1）必要的草图及其详细标注；（2）必要的公式及其来源和详细说明；3、设计图纸及要求：（1）泵站枢纽布置图一张（1﹕200，绘在地形图上）；（2）泵房平面布置图一张（1﹕100，2号图纸）；（3）泵房纵剖面图一张（1﹕100，2号图纸）；文本要求：论证合理，层次分明，计算正确，文理通顺，书写整洁，表达清楚图纸要求：布置合理，图面整洁，正确无误，严格按照制图规定制图。
水泵与水泵站课程设计指导书一.熟悉设计任务书1.基础资料：（1）与工程有关的主要指示，决议，设计任务书，协议文件等。
《水泵与水泵站》课程设计任务书课题：XX泵站工艺设计专业：给水排水工程2013级姓名：学号：指导教师：合肥工业大学土木与水利工程学院2015.12水泵与水泵站课程设计任务书一，目的本设计是水泵与水泵站课程教学内容之一，为一实践性的教学环节。
本设计要求学生能综合运用所学的有关技术基础课、专业课以及工程知识，通过设计能更好地理解掌握水泵与水泵站工程知识，了解水泵站设计的一般步骤与方法，提高设计与解决工程实际问题的能力。
二，任务本设计要求学生按学号分配，各完成六座雨水泵站中的一座的初步设计（按学号分配）其内容包括：1，水泵的选择及动力机配套，选配必要的其他辅助设备；2，泵房选型与设计，泵房的平面布置与高程布置3，泵站的进出水构筑物的选型与设计；4，进出水管路设计与布置；5，确定各主要构筑物的结构形式、材料及尺寸，确定泵房内各部分的高程；三，成果提交1，设计计算说明书一份（约15到20页）2，要求绘制泵站总平面布置图（1：300）及泵房的平剖面图、纵剖面图及横剖面图（可以绘制在同一图纸上也可以分开绘制在不同的图纸上，选用比例1：100）四，日程本次设计的时间为两周。
五，参考资料1，水泵与水泵站中国建筑工业出版社2，泵站工程武汉大学出版社3，水泵与水泵站中国水利出版社4，给排水设计手册中国建工出版社5，泵站设计规范（GB 50265-2010）水电出版社6，建筑制图统一标准（GB50104-2010）7，房屋建筑制图统一标准（GB50001-2010）附件一合肥市雨水排水泵站工程资料一、工程概况合肥市是安徽省省会，南淝河是合肥市排水的主要河道，也是该市唯一对外航运河道，南淝河由西北向东南流过市区注入巢湖，它是巢湖主要支流之一。
南淝河上在合肥市上游建有防洪与城市、农业给水的综合利用的大型水库——董铺水库。
目前南淝河流经市区东部河段防洪能力低于10年一遇，鉴于市区东部地势低，汛期该区雨水排水系统受南淝河高水位顶托不能自流外排，形成多处地面积水成灾，以致东区的工厂、仓库、居民住宅、公共设施受淹，给国家与居民财产造成很大的经济损失，给工业生产与居民生活带来严重困难。

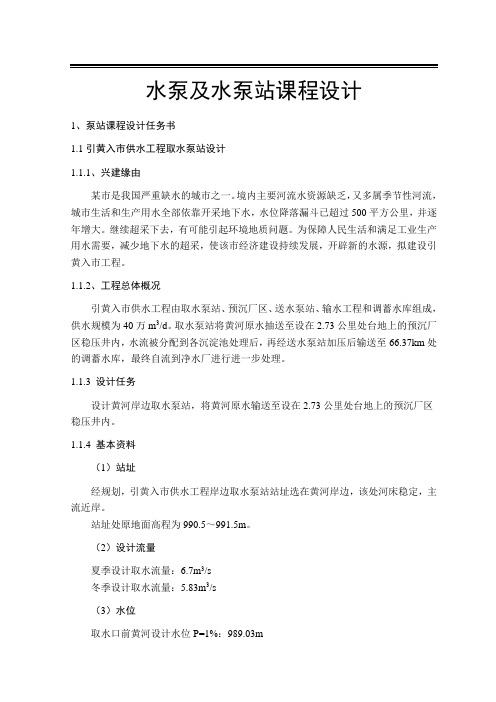

水泵及水泵站课程设计1、泵站课程设计任务书1.1引黄入市供水工程取水泵站设计1.1.1、兴建缘由某市是我国严重缺水的城市之一。
境内主要河流水资源缺乏，又多属季节性河流，城市生活和生产用水全部依靠开采地下水，水位降落漏斗已超过500平方公里，并逐年增大。
继续超采下去，有可能引起环境地质问题。
为保障人民生活和满足工业生产用水需要，减少地下水的超采，使该市经济建设持续发展，开辟新的水源，拟建设引黄入市工程。
1.1.2、工程总体概况引黄入市供水工程由取水泵站、预沉厂区、送水泵站、输水工程和调蓄水库组成，供水规模为40万m3/d。
取水泵站将黄河原水抽送至设在2.73公里处台地上的预沉厂区稳压井内，水流被分配到各沉淀池处理后，再经送水泵站加压后输送至66.37km处的调蓄水库，最终自流到净水厂进行进一步处理。
1.1.3 设计任务设计黄河岸边取水泵站，将黄河原水输送至设在2.73公里处台地上的预沉厂区稳压井内。
1.1.4 基本资料（1）站址经规划，引黄入市供水工程岸边取水泵站站址选在黄河岸边，该处河床稳定，主流近岸。
站址处原地面高程为990.5～991.5m。
（2）设计流量夏季设计取水流量：6.7m3/s冬季设计取水流量：5.83m3/s（3）水位取水口前黄河设计水位P=1%：989.03m取水口前黄河校核水位P=0.1%：989.66m取水口前黄河多年平均水位：986.00m取水口前黄河最低水位P=97%：983.40m预沉厂区稳压井水位：1069.10m（4）工程地质河床及岸边表层覆盖第四系全新统冲洪积层，厚度为3.6～8.7米，岩性为灰黄色、灰色、深灰色的壤土、沙壤土极细纱、细沙等。
其下为第三系上新统地层以泥岩、砂岩为主。
夹油砂砾岩透镜体。
岸边泥岩高程为984米，河堤泥岩高程975～982米之间。
泥岩（Ⅳ-3）允许承载力为350Kpa，砂岩（Ⅳ-4）允许承载力为340Kpa。
引水管线经过地段基础允许承载力大于183 Kpa。
水泵与水泵站课程设计班级学生姓名指导教师环境科学与工程学院给水泵站课程设计任务书一、课程设计任务某厂新建水源工程，近期设计流量7万m 3/d ，要求远期发展到10万m 3/d ，采用固定式取水泵房，拟采用自流管从江中取水。
水源洪水位标高（1%频率）、枯水位标高（97%频率）、净水厂反应池前配水井的水面标高、室外地面标高、自流取水管长度及泵站至净水厂的输水干管全长都已知。
试进行泵站工艺设计。
基础数据表分组流量（万m 3/d)标高(m)长度(m) 近期远期 地面 枯水位 洪水位 净水构 筑物水位 自流管 输水管 171022.3515.7024.20 36.702002500二、课程设计目的及要求1.设计目的1）结合课程所学内容，使基础理论和基本技术训练相结合，从而课程内容进一步深化和系统化。
2）初步学会如何在搜集资料和调研的基础上，根据设计任务制定给水泵站设计方案。
3）通过设计、计算、资料检索、阅读文献，提高绘制图纸和编写设计说明书的能力。
2.设计要求1）认真学习有关技术规定，严格按相关规范和标准要求进行设计。
2）课程设计应满足初步设计深度对设计文件的要求。
3）设计成果以图纸的形式展示，包括平面图和剖面图。
三、课程设计内容及时间安排1.设计内容1）确定泵站工艺流程 2）合理选择水泵并布置泵房 3）详细进行工艺计算4）绘制泵房设计图纸（包括泵房及吸水井平面图、剖面图） 2.时间安排1）领会设计任务，借阅相关规范及设计手册，确定工艺流程 1天 2) 初步选择水泵机组及泵房布置 1天3）根据泵房布置，绘制泵房平面布置草图，绘制水力计算图并进行计算 3天4）精选水泵机组及辅助设备，确定泵房平面尺寸和高度1天5）修改草图，绘制泵房平面布置图及剖面图3天6）整理设计报告书，准备答辩。
1天四、教材及参考书目1．姜乃昌. 《泵与泵站》（第五版）. 中国建筑工业出版社. 2007。
2．中华人民共和国水利部.泵站设计规范（GB/T50265-2010）中国计划出版社，20113．中国市政工程西北设计院.给水排水设计手册第11册——常用设备. 中国建筑工业出版社. 2004。
课程设计任务书环境工程学院给排水工程专业设计题目某市某给水泵站设计学生姓名班级 07给水本起止日期 2010.1.4～2010.1.15指导教师陈斌教研室主任王宏发任务书日期2009年12月28日1.课程设计的原始数据：1.1 某给水泵站原始资料如下（第一组圆形泵站、第二组矩形泵站）：某新建水源工程近期设计水量150000m3/d，要求远期发展到300000m3/d，采用固定式取水泵房（一级泵站），用两条直径为1200mm的钢制自流管从江中取水。
自流管全长160m。
水源洪水位标高为30.50m（1%频率），枯水位标高为18.60m（97%频率），常水位标高为25.10m。
净化厂反应池前配水井的水面标高为47.30m，泵站切换井至净化厂反应池前配水井的输水干管全长为1800m，吸水间动水位标高以17.5m计，现状地面标高按24.5m考虑。
1.2 某给水泵站原始资料如下（第三组圆形泵站、第四组矩形泵站）：某新建水源工程近期设计水量180000m3/d，要求远期发展到350000m3/d，采用固定式取水泵房（一级泵站），用两条直径为1200mm的钢制自流管从江中取水。
自流管全长160m。
水源洪水位标高为30.50m（1%频率），枯水位标高为18.60m（97%频率），常水位标高为25.10m。
净化厂反应池前配水井的水面标高为47.30m，泵站切换井至净化厂反应池前配水井的输水干管全长为1800m，吸水间动水位标高以17.5m计，现状地面标高按24.5m考虑。
1.3 某给水泵站原始资料如下（第五组圆形泵站、第六组矩形泵站）：某新建水源工程近期设计水量120000m3/d，要求远期发展到270000m3/d，采用固定式取水泵房（一级泵站），用两条直径为1200mm的钢制自流管从江中取水。
自流管全长160m。
水源洪水位标高为30.50m（1%频率），枯水位标高为18.60m（97%频率），常水位标高为25.10m。
给水泵站课程设计任务书
一、设计题目：
二、设计内容
1．泵站设计控制值的出水量及扬程的确定。
2．水泵的选择(包括备用泵、消防校核等)。
3．动力设备的配置。
4．泵站机组的布置。
5．吸水管和压水管的设计。
6．水泵安装高度的计算。
7．泵站平面、高程布置及尺寸的确定。
8．泵站内主要附属设备的选择。
三、原始资料
1．最高日用水量米3/日。
2．最高日用水量变化见下图中曲线。
3．最高日最高时管网水头损失米。
4．管用最不利点标高米。
5．消防用水量。
6．消防时管网水头损失米。
7．火灾发生处标高米。
8．城市管网无调节水池，建筑物层数为层。
9．泵站所在地地面标高米。
10．吸水池最低水位米，最高水位米。
11．泵站所在地最高水温℃。
时
6 4 2
12．最大冻土深度米。
13．地下水位米。
14．吸水池与泵站距离米(净距)。
15．泵站附近有独立双电源。
四、设计成果
1、设计说明书一份，内容有：
(1)有关设计规模、原始资料的叙述。
(2)按指示书步骤详述设计的全部内容(包括计算及结论)。
(3)按指示书要求画出有关草图及其主要尺寸。
2．图纸
在一张1号图上画出泵站平、正剖面和侧剖面及泵站内设备材料表。
吉林建筑工程学院课程设计（论文）说明书课题名称吉林省某城镇给水取水泵站院（系）市政与环境工程学院专业给水排水工程姓名学号起讫日期指导教师2011年 12 月 9 日前言在工程术语中,泵站是为大家所熟悉的名词。
这多半是由于泵是属于通用性的机械类而广泛地应用于国民经济的各个部门。
随着时代工业的蓬勃发展，采矿、冶金、电力、石油、化工、市政以及农林等部门中。
各种形式的泵站很多，其规模和投资越来越大，功能分类愈分愈细。
在市政建设中，泵站也是城市给水和排水工程中重要的组成部分。
他们通常是整个给水排水系统正常运转的枢纽。
由城市给水排水系统工艺流程可知，我们给水排水专业的工作者，就是把水的采集、净化、输送、回收利用，直到再净化、再输送，以及再利用的过程，视为一个完整的社会循环过程。
除此以外，在农田灌溉、防洪排涝等方面，泵站经常作为一个独立的构筑物而服务于各项事业。
特别是随着社会主义农业的现代化，在农田基本建设中、在升黄河水引向西北高原的大型灌溉工程中都需要建造很多大型，巨型的泵站。
在这方面有大流量、低扬程的轴流泵站，也有大流量、高扬程的离心泵站。
目前，我国西比地区抽升黄河水进行高原灌溉的工程中，已建成的大型本站的单泵扬程一般均在70-150m以上，有时多座泵站“串联”工作，组成阶梯级泵站群，工程规模是十分壮观说的。
从经济的角度来看，城市供水企业一般都是用电大户。
泵站中有多种形式的节电措施，例如采用液压自控蝶阀、各种微阻缓闭止回阀，取消止回阀等方式均能达到良好的节电效果。
总而言之，泵站的应用非常广泛，涉及领域方方面面。
目录一.《水泵及水泵站A》课程设计任务书 (4)二．计算说明书1.设计流量的确定和设计扬程估算 (6)2.初选泵和电机 (7)3.机组基础尺寸的确定 (7)4.吸水管路和压水管路计算 (7)5.机组与管道布置 (8)6.吸水管路和压水管路中水头损失的计算 (9)7.泵安装高度的确定和泵房筒体高度计算 (11)8.附属设备的选择 (11)10.泵房建筑高度的确定 (12)11.泵房平面尺寸的确定 (13)三.参考文献 (14)四.总结 (15)设计任务一.《水泵及水泵站A》课程设计任务书一、设计题目：吉林省某城镇给水取水泵站二、设计任务：新建给水取水泵站设计三、设计阶段：初步设计四、设计依据：吉林省某地区计划经济委员会计资字[2010]第116号文件：“关于吉林省某城镇给水取水工程计划任务书的批复”同意该城镇建设给水取水泵站。
泵与泵站课程课程设计大纲一、设计目的（1）使学生所获得的专业理论知识加以系统化，整体化，以便于巩固和扩大所学的专业知识；（2）培养学生独立分析，解决实际问题的能力；（3）提高设计计算技巧和编写说明书及绘图能力；（4）熟悉设计方法和步骤，综合运用所学的基础理论、基础技能综合，为适应工作需要打下基础。
二、设计内容与安排1.设计题目：武汉市开发区净水厂给水泵站设计。
2.设计内容设计部分（1）设计流量的确定和设计扬程估算；（2）初选水泵和电机；（3）机组基础尺寸的确定；（4）吸水管路与压水管路计算；（5）机组与管道布置；（6）吸水管路与压水管路中水头损失的计算；（7）水泵安装高度的确定；（8）泵房设计：包括内部布置，平面尺寸的确定，及泵房各控制高程的推求；进出水管路布置设计；附属设备的选择。
（9）进水建筑物，出水建筑物设计；（10）水泵工况点的校核。
图纸部分（1）泵站平面布置图（包括主要设备机组位置，吸、压水管路位置及其它附属设备机组的位置），比例尺1：50（2）泵站立面布置图（包括主要设备机组高度，吸、压水管路高度及其它附属设备机组的高度），比例尺1：503.时间安排（1）任务布置及设计指导讲课0.5天；（2）查资料，初步计算和方案选择2天；（3）基础设计计算与机组布置2天；（4）泵房尺寸确定和制图2天；（5）撰写设计计算说明书2天；（6）成果整理 1.5天；合计：10天（2周—60学时）三、设计成果要求1．设计说明书一份（包括计算），要求书面整洁、文理通顺、论证合理、层次分明、计算无误；2．设计图纸两张：要求布置合理、图面整洁、按绘图规定制图（1）泵站平面图（2）泵站立面图四、课程设计成绩学生课程设计成绩由答辩、考试和平时成绩三者结合评定。
1.平时成绩主要是学习态度，独立工作的思考能力，完成设计成果的质和量。
课程设计平时成绩不及格者不能参加答辩及考试。
占50%。
2.答辩和考试是对学生课程设计的总结，更是对学生完成工程师训练的质量检查。
给水泵站课程设计
任务书
指导书
设计期限：自年月日
至年月日
学生姓名：
指导教师：
兰州交通大学流体力学教研室
2004年12月
任务书
一.设计任务
徽城地区给水工程一、二级泵站设计。
二.设计资料
1.基本情况。
徽城地处华东平原，城区建筑多为三层，最高五层。
为满足城市生活
及生产用水需要，拟建徽城地区给水工程。
此工程主要包括取水工程、净水工程及输水工程三个分工程。
一、二级泵站是取水工程和输水工程中的一部分。
徽城地区水资源丰富，有沿河地表水及地下水可利用。
附微城总平面图一张。
2.地质及水文资料。
在拟建一级泵站的河流断面及净水厂的空地布置有钻孔。
由地质柱状图可看出，0～2m深为砂粘土，以下是页岩。
沿河徽城段百年一遇最高水位40.36m，最低水位32.26m,正常水位36.51m。
徽城地下水位多年平均在38.5m左右（系黄海高程）。
3.气象资料。
年平均气温15.6℃，最高气温39.5℃，最低气温－8.6℃，最大冻土深
度0.44m。
主导风向，夏季为东南风，冬季为东北风。
4.用水量资料。
该地区最大日用水量近期为万吨/日，远期为万吨/日。
最
大日用水量变化情况详见附表。
5.净水厂设计资料。
净水厂布置情况见附图。
净水厂内沉淀池进水口设计水位
42.50m，清水池最高水位40.3m，清水池最低水位38.2m.。
清水池容积须本次设计确
定。
6.输水管网设计资料。
由于城区距水源较远，管网布置成网前水塔形式，净水厂至
水塔输水管道长度为2500m。
其他情况详见总平面图。
根据管网计算结果确定出水塔最高水位为68.3m，水塔最低水位为65.8m。
水塔容积尚须本次设计确定，水塔调节容积建议设计在最高日用水量的5﹪～8﹪。
7.其他资料
地震等级：五级；地基承载力2.5Kg/cm2；可保证二级负荷供电。
三.设计要求
要求每位同学独立完成泵站设计中初步设计阶段的部分内容，成果包括设计图纸和设计说明书。
要求将设计成果按目录顺序装订成册。
1.图纸包括以下内容：
（1）枢纽平面布置图（草图，比例1：200）。
（2）泵房平面图，泵房纵、横剖面图（用1号图幅，比例自定）。
（3）水泵基础详图（用3号图幅，比例自定）。
（4）取水头部及吸水井设计草图（比例自定）。
2.设计说明书包括以下内容：
（1）概述建站目的，设计任务，资料分析，设计所依据的规范和标准。
（2）机电设备选择的依据和计算。
（3）泵站各建筑物的型式、结构选择的依据、计算结果及其草图。
（4）泵房尺寸拟定的依据和设备布置的说明。
（5）验证机组选择的合理性，并说明其在使用中应注意的问题。
（6）必要的附图、附表、参考文献。
（7）结束语。
包括对泵站设计的评价、收获和存在的问题，改进意见等。
四.时间安排（由指导教师安排）
五.设计参考资料
1.《水泵及水泵站》中国建筑工业出版社姜乃昌主编。
2.《给水工程》中国建筑工业出版社严煦世范瑾初主编。
3.《给排水设计手册》第1、3、9、10、11册。
4.《泵站设计规范》GB/T 50265—97
5.《地表水取水》中国建筑工业出版社周金全主编。
指导书
1.熟悉资料
对所建泵站的基本情况要作到心中有数，并对资料进行科学分析。
2.枢纽布置
按照经济、合理的原则，在已给地形图上选择站址，布置泵站枢纽建筑物(一级泵站包括取水头部、取水自流管、吸水井、阀门井和泵站主体等；二级泵站包括清水池、吸水井、变配电间、泵站主体和阀门井等。
)对于一级泵站还应根据地形图绘出泵站所在位置的纵断面图（示意性草图）。
3.设计流量的计算
一级泵站根据最高日用水量（近期）和泵站工作制度，按下式计算泵站流量：
T
Q Q d
α
= （α为净水厂自用水系数，T 为一级泵站每天工作小时数，可取24小时。
） 二级泵站的设计流量应根据管网用水量变化情况和泵站工作方式等情况综合考虑后确定。
当泵站工作方式为分级供水时，可先根据附表所给数据绘制出用水量变化曲线（如图4—10），确定分级数，计算每一级供水量。
设计流量应取最大流量。
4. 根据流量与经济流速确定压水管管径
当供水可靠性要求较高时，应考虑设计两条引水管和压水管路。
取水头部至一级泵站和清水池至二级泵站吸水井的引水管以及一、二级泵站的吸水管直径可考虑适当放大一级。
5. 确定一、二级泵站吸水井设计水位
一级泵站吸水井设计水位为河流枯水位与引水管水头损失之差，二级泵站吸水井设计水位为清水池最低水位与引水管水头损失之差。
6. 初步确定水泵的设计扬程
水泵扬程为：∑+
=h H H ST
式中H ST 为水泵静扬程（一级泵站可取沉淀池进口水位与河流枯水位之差；二级泵站可取水塔最高水位与吸水井最低水位之差），
∑h 包括吸水管路水头损失、压水管路
水头损失和泵站内部水头损失，由于泵站内部管路尚未布置，则吸水管路和泵站内部水头损失可先估算。
7. 机组选型及方案比较
根据设计流量、设计扬程以及对泵站供水可靠性的要求，可初步确定工作水泵和备用泵台数，并确定出单台水泵流量和扬程。
根据水泵产品样本或给排水设计手册确定水泵型号。
在确定水泵工作方式、水泵组合以及水泵型号时，可选择两到三个方案进行技术经济比较，一级泵站可考虑采用切削调节，二级泵站可考虑采用变速调节。
确定方案时应注意以下要点：（1）大小兼顾，调配灵活。
（2）型号整齐，互为备用。
（3）合理地用尽水泵的高效段。
（4）考虑近、远期相结合。
8. 泵站辅助设备选择
主要包括计量设备、引水设备、排水设备、起重设备、采暖通风设备和照明设备等。
另外还须考虑泵站噪音消除、水锤消除等问题。
9. 确定泵房结构型式
可根据河流断面形式、地质地貌、地下水位等情况进行技术经济比较后确定。
10. 泵房内部布置及各部分尺寸的拟定
应以操作、维修方便，能保证安全运行，便于管理为原则，并适当考虑经济合理性，布置水泵机组和管路。
应严格遵守《泵站设计规范》的规定。
11. 确定水泵的安装高度
水泵最大安装高度可根据下式计算：
SS g H H '=－∑s h －g
v 22
式中SS
H '为换算至当地大气压下的水泵允许吸上真空高度值。
（当水泵为自灌式运行时，可不进行此项计算。
） 12. 水泵基础的设计
可先根据水泵产品样本查出水泵机座地脚螺丝尺寸后按规范确定基础平面尺寸，再根据产品样本查出水泵和电机重量后按规范确定计算基础重量和深度。
13. 进、出水构筑物的设计和布置 进、出水构筑物包括取水头部、吸水井和阀门井等。
可参照有关资料和规范进行设计。
14. 计算水泵工作点，进行工况校核
由于管路布置已经完成，水泵型号也已确定，故可绘制出管路特性曲线和水泵特性曲线，校核实际水泵工况点。
一般可按以下三种情况进行校核：（1）正常供水时（两条输水管路同时工作，输出设计流量）。
（2）输水管路发生事故时（一条管路损坏，另一条管路要求能通过设计流量的75%）。
（3）发生火灾时水泵流量和扬程的校核(一级泵站可不考虑此项校核)。
对于对置水塔的管网，其二级泵站还应按最大转输情况进行校核。
当校核后不满足要求时，可考虑修改设计方案。
15. 泵站整体稳定分析
16. 绘制设计图、编写设计说明书
分级供水及水塔调节容积计算表。
