地基与基础课程设计任务书 指导书

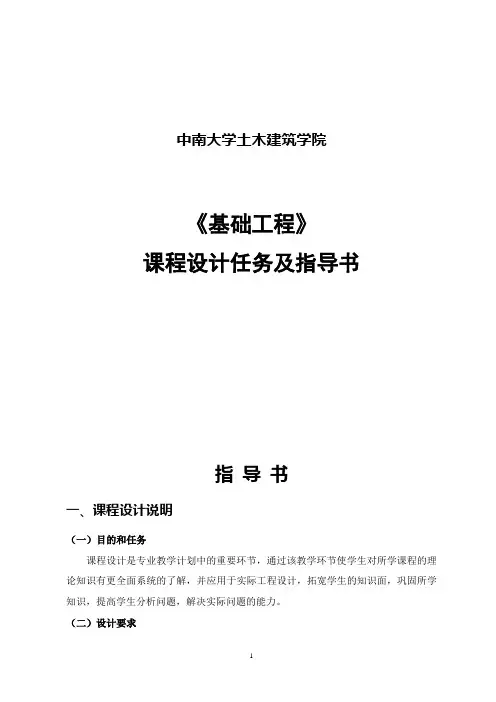

中南大学土木建筑学院《基础工程》课程设计任务及指导书指导书一、课程设计说明（一）目的和任务课程设计是专业教学计划中的重要环节，通过该教学环节使学生对所学课程的理论知识有更全面系统的了解，并应用于实际工程设计，拓宽学生的知识面，巩固所学知识，提高学生分析问题，解决实际问题的能力。

（二）设计要求1．必须按照设计任务书的要求完成全部规定内容，严格遵守国家颁布的有关技术规范和规定；2．设计图件采用计算机绘制，要求线条清晰、整洁美观，符合有关制图规范；3．设计书一律用计算机打印,文句通顺、简明扼要，文中计量单位一律采用国际标准。

二、注意事项1. 每位同学应严格按所规定的题目和条件，独立完成设计计算书和设计图纸，严禁抄袭。

否则成绩以不及格计。

2. 图纸规格为2号，一律要求计算机绘图。

3. 做到图面整洁、布图合理，文字、数字及符号大小适当、书写规范。

4. 课程设计完成后，各人将设计图纸向内折叠好（图标部分向外翻出一角），并将设计计算书插入叠好的图纸内。

5. 设计资料上交截止时间：第17周星期五下午5：00（由班长或课代表收齐交指导老师）。

三、参考文献（1）建筑桩基技术规范（JGJ94-94），中国建筑科学研究院，中国建筑工业出版社，1994。

（2）桩基工程手册，史佩栋主编，中国建筑工业出版社，2008（3）基础工程，周景星等编，清华大学出版社。

（4）建筑地基基础设计规范（GBJ50007－2002），中华人民共和国建设部编，中国建筑工业出版社。

（5）地基及基础工程，顾晓鲁编，中国建筑工业出版社，2003。

（6）桩基础设计方法与施工技术，高大钊等编著，机械工业出版社，2002（7）中华人民共和国铁道部. 《铁路桥涵设计规范》TBJ 2-96.铁道部标准司科情所.1996 （8）李克钏.《基础工程》.北京：中国铁道出版社.2000.（9）铁路工程设计技术手册.《桥梁地基和基础》.北京：人民铁道出版社.1978. （10）李亮、魏丽敏等主编《基础工程》，中南大学出版社，2005任务书题目1：铁路桥墩桩基础设计一．设计资料1. 线路：双线、直线、坡度4‰、线间距5m，双块式无碴轨道及双侧1.7m宽人行道，其重量为44.4kN/m。

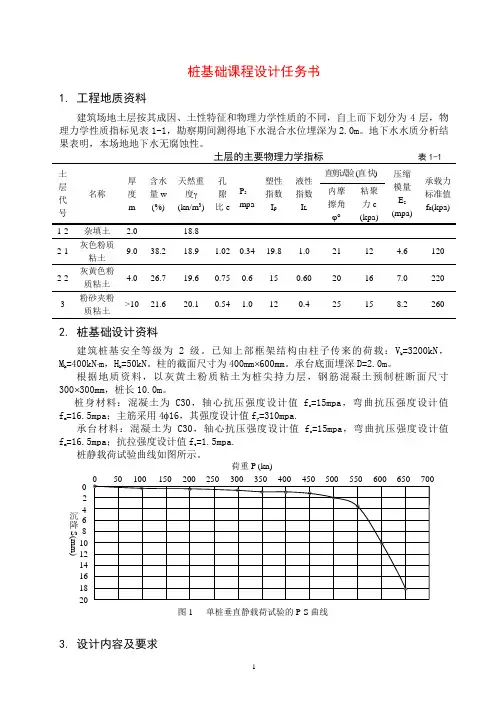

桩基础课程设计任务书1. 工程地质资料建筑场地土层按其成因、土性特征和物理力学性质的不同，自上而下划分为4层，物理力学性质指标见表1-1，勘察期间测得地下水混合水位埋深为2.0m 。

地下水水质分析结果表明，本场地地下水无腐蚀性。

土层的主要物理力学指标 表1-1土层代号 名称厚度 m 含水量w (%) 天然重度γ (kn/m 3) 孔隙比e塑性 指数 I p 液性指数 I L 直剪试验 (直 快) 压缩模量E s (mpa) 承载力标准值f k (kpa)P s mpa 内摩 擦角ϕ︒粘聚力c (kpa) 1-2 杂填土 2.0 18.82-1 灰色粉质粘土 9.0 38.2 18.9 1.02 0.34 19.8 1.0 21 12 4.6 120 2-2 灰黄色粉质粘土 4.0 26.7 19.6 0.75 0.6 15 0.60 20 16 7.0 220 3粉砂夹粉质粘土>1021.620.10.541.0120.425158.22602. 桩基础设计资料建筑桩基安全等级为2级。

已知上部框架结构由柱子传来的荷载：V k =3200kN ，M k =400kN ⋅m ，H k =50kN 。

柱的截面尺寸为400mm ⨯600mm 。

承台底面埋深D=2.0m 。

根据地质资料，以灰黄土粉质粘土为桩尖持力层，钢筋混凝土预制桩断面尺寸300⨯300mm ，桩长10.0m 。

桩身材料：混凝土为C30，轴心抗压强度设计值f c =15mpa ，弯曲抗压强度设计值f m =16.5mpa ；主筋采用4φ16，其强度设计值f y =310mpa.承台材料：混凝土为C30，轴心抗压强度设计值f c =15mpa ，弯曲抗压强度设计值f m =16.5mpa ；抗拉强度设计值f t =1.5mpa. 桩静载荷试验曲线如图所示。

3. 设计内容及要求0 100 50 150 200 250 300 350 400 450 500 550 600 650 700 0 2018 16 14 12 10 2 4 6 8 荷重P (kn) 沉降S(mm)图1 单桩垂直静载荷试验的P-S 曲线(1) 单桩竖向承载力标准值和设计值的计算(2) 确定桩数和桩的平面布置(3) 群桩中基桩受力验算(4) 群桩承载力验算(5) 承台结构设计及验算(6) 桩及承台施工图设计：包括桩平面布置图、桩身配筋图、承台配筋图和必要的施工说明(7)需提交的报告：计算说明书和桩基础施工图。

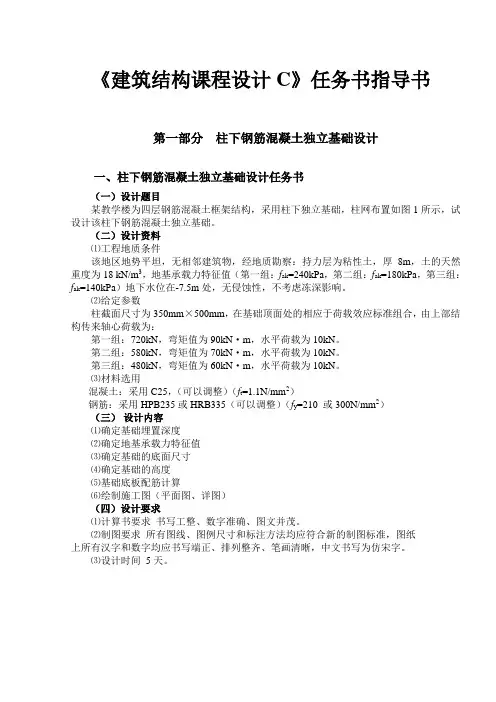

《建筑结构课程设计C》任务书指导书第一部分柱下钢筋混凝土独立基础设计一、柱下钢筋混凝土独立基础设计任务书（一）设计题目某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图1所示，试设计该柱下钢筋混凝土独立基础。

（二）设计资料⑴工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，厚8m，土的天然重度为18 kN/m3，地基承载力特征值（第一组：f ak=240kPa，第二组：f ak=180kPa，第三组：f ak=140kPa）地下水位在-7.5m处，无侵蚀性，不考虑冻深影响。

⑵给定参数柱截面尺寸为350mm×500mm，在基础顶面处的相应于荷载效应标准组合，由上部结构传来轴心荷载为：第一组：720kN，弯矩值为90kN·m，水平荷载为10kN。

第二组：580kN，弯矩值为70kN·m，水平荷载为10kN。

第三组：480kN，弯矩值为60kN·m，水平荷载为10kN。

⑶材料选用混凝土：采用C25，（可以调整）（f t=1.1N/mm2）钢筋：采用HPB235或HRB335（可以调整）（f y=210 或300N/mm2）（三）设计内容⑴确定基础埋置深度⑵确定地基承载力特征值⑶确定基础的底面尺寸⑷确定基础的高度⑸基础底板配筋计算⑹绘制施工图（平面图、详图）（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。

⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰，中文书写为仿宋字。

⑶设计时间5天。

二、柱下钢筋混凝土独立基础课程设计指导书（一） 确定基础埋置深度d 同前所述 （二）确定地基承载特征值f a 同前所述)5.0()3(-+-+=d b f f m d b ak a γηγη （三）确定基础的底面面积A ≥hf F ⨯-γa k式中各符号意义同前所述（四）持力层强度验算⎪⎭⎫ ⎝⎛±+=l e A G F p 0k k k maxk min 61≤1.2f a2k mink max k p p p +=≤f a式中 p k ——相应于荷载效应标准组合时，基础底面处的平均压力值(kPa)；p kmax ——相应于荷载效应标准组合时，基础底面边缘的最大压力值(kPa)； p kmin ——相应于荷载效应标准组合时，基础底面边缘的最小压力值(kPa)； F k ——相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值kN)； G k ——基础自重和基础上的土重(kN)； A ——基础底面面积(m 2)； e 0——偏心距(m)；f a ——修正后的地基承载力特征值(kPa)； l ——矩形基础的长度(m)。

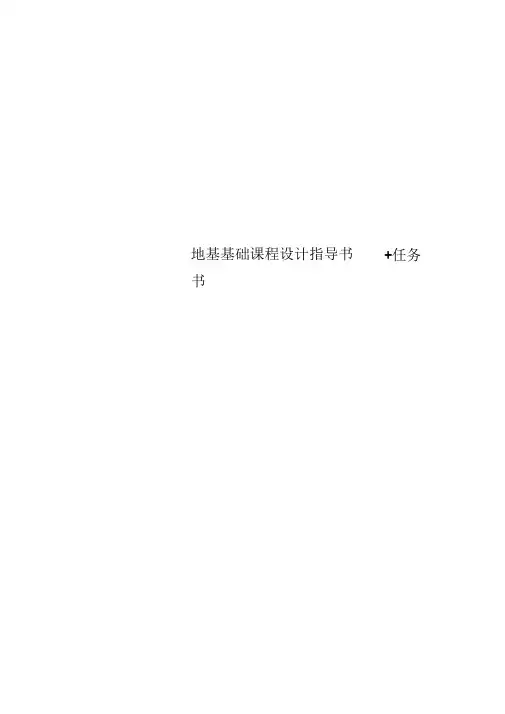

地基基础课程设计指导书+任务书地基基础课程设计任务书1.1设计资料1、地形：拟建建筑场地平整2、工程地质资料：自上而下依次为：①杂填土：厚约0.5m，含部分建筑垃圾；②粉质粘土：厚1.2m，软塑，潮湿，承载力特征值f ak = 130kPa‘③粘土：厚1.5m，可塑，稍湿，承载力特征值f ak= 180kPa‘④全风化砂质泥岩：厚2.7m,承载力特征值fak =240 kPa⑤强风化砂质泥岩：厚3.0m,承载力特征值f ak=300kPa⑥中风化砂质泥岩：厚4.0m,承载力特征值fak =620kPa3、水文资料为：地下水对混凝土无侵蚀性。

地下水位深度：位于地表下1.5m。

4、上部结构资料：上部结构为多层全现浇框架结构，室外地坪标高同自然地面，室内外高差450mm。

柱网布置见下图：上部结构作用在柱底的荷载标准值见表2柱底荷载标准值表2上部结构作用在柱底的荷载效应基本组合设计值见表3：5、材料：混凝土等级C 25~C30,钢筋I、U级。

1.2设计要求：每班分为3个组。

第1组共十人，基础持力层选用③土层，设计A轴柱下独立基础；第2组共十人，基础持力层选用④土层，设计B轴柱下独立基础；第3组共十人，基础持力层选用③土层，设计C轴柱下独立基础；每人根据所在组号和题号，完成各自要求的轴线基础设计。

对另外两根轴线的基础，只要求根据所给荷载确定基础底面尺寸。

1.3设计内容1、设计柱下独立基础包括确定基础埋深、基础底面尺寸，对基础进行结构的内力分析、强度计算，确定基础高度、进行配筋计算，并满足构造设计要求，编写设计计算书。

2、绘制基础施工图包括基础平面布置图、基础大样图，并提出必要的技术说明。

1.4地基基础设计成果1地基基础设计计算书(1)设计计算书封面封面上应写明设计题目、学生姓名、专业、年级、指导教师姓名、完成日期(2)目录及正文格式(格式另见附属文件)。

2设计图纸设计要求：绘制比例为1: 100或1: 200A3图纸打印稿地基基础课程设计指导书地基基础设计是土木工程结构设计的重要组成部分，必须根据上部结构条件(建筑物的用途和安全等级、建筑布置、上部结构类型等)和工程地质条件(建筑场地、地基岩土和气候条件等)，结合考虑其他方面的要求(工期、施工条件、造价和节约资源等)，合理选择地基基础方案，因地制宜，精心设计，以确保建筑物和构筑物的安全和正常使用。

第 1 页班级 学号 姓名12级土木工程专业3、4班基础工程课程设计任务书————桩基础设计一、设计资料1、某建筑场地在钻孔揭示深度内共有6个土层，各层土的物理力学指标参数见表1。

土层稳定混合水位深为地面下1.0m ，地下水水质分析结果表明，本场地下水无腐蚀性。

建筑桩基设计等级为乙级，已知上部框架结构由柱子传来的荷载（作用在柱底即承台顶面）：kN V k 3200=,kNm M k 400=，kN H k 50=；柱的截面尺寸为：400×400mm ；承台底面埋深：d=1.5m 。

2、采用钢筋混凝土预制桩，C30强度等级，Ec=30000N/mm 2，桩顶容许水平位移10mm ，桩顶按铰接考虑。

3、承台设计资料：混凝土强度等级为C20，轴心抗压强度设计值为kPa f c 9600=，轴心抗拉强度设计值为kPa f t 1100=，钢筋采用HRB335级钢筋，钢筋强度设计值2/300mm N f y =。

4、《建筑桩基技术规范》(GJG94-2008) 二、设计内容及要求：1、分别以第4层粉质粘土及第6层粉砂为桩尖持力层，按照持力层埋深确定桩长，按照长径比40-70确定桩截面尺寸；2、计算单桩竖向承载力极限标准值和特征值；3、确定桩数和桩的平面布置图；4、选择一个你认为合理的桩长方案继续以下内容； 4.1群桩中基桩的受力验算； 4.2承台结构计算；4.3承台施工图设计：包括桩的平面布置图，承台配筋图和必要的图纸说明； 4.4需要提交的报告：任务书、计算书和桩基础施工图。

要求：1、计算书一份，有计算过程，手写在A4纸上，不能使用铅笔，字迹不潦草，字迹清楚；2、图纸采用3号图幅（A3），有必要的设计说明，打印；3、任务书与计算书、图纸订在一起，任务书订在前面。

注：计算书整洁度参与评分！表1 地基土物理力学指标设计参数表第 2 页。

2017年度桥梁基础工程课程设计任务书题目:某公路桥梁桩基础设计1. 课程设计教学条件要求本设计对象为某公路桥梁，该桥梁的上部结构设计已经完成，本课程设计的任务是完成桥墩基础与地基的设计与检算。

要求同学选择（或由任课教师分配）一个基础，按给定的条件完成相关的设计和计算工作。

2. 课程设计任务2.1工程概况某公路桥梁设计采用桩（柱）式桥墩，初步拟定尺寸如图1所示。

该桥梁上部结构为25米钢筋混凝土装配式T梁桥。

桥面宽7米，两边各0.5米人行道。

该桥墩基础由两根钻孔桩组成，旋转钻成孔。

桩的设计直径d（即钻头直径，精确至0.1m）自选，桩底沉渣厚度控制为t=(0.2~0.4)d。

在局部冲刷线处设置横系梁，其断面尺寸可按构造等要求确定，高度约1.0m。

2.2 工程地质和水文地质地质资料：标高20.00以上桩侧土为软塑亚粘土，各物理性质指标为：容重γ =18.5kN/m3,土粒比重G s=2.70，天然含水量w=21%，液限w L=22.7%，塑限w p=16.3%；标高20.00以下桩侧及桩底均为硬塑性亚粘土，其物理性质指标为：容重γ =19.5kN/m3，土粒比重G s=2.70，天然含水量w=17.8%，液限w L=22.7%，塑限w p=16.3%。

2.3 设计荷载（1）一跨上部结构自重G1=2000×(L/20)1.2 kN（取整），其中L为跨径；（2）盖梁自重G2=350kN；（3）局部冲刷线以上桩重应分别考虑最低水位及常水位；汽车荷载应考虑最不利荷载组合（双孔和单孔布载）；人群荷载尚应考虑最不利情况；荷载布载长度为梁长（L-0.1）m。

（4）设计汽车荷载为公路—Ⅱ级，汽车可能产生的横向偏心距为0.55m，单。

)=5kN；图22.4 材料桩身混凝土强度等级拟采用C25，混凝土弹性模量E h=2.85×104MPa，可选择的钢筋有HPB235和HRB335。

2.5 具体任务要求如下：（1）确定桩的长度，进行单桩承载力验算。

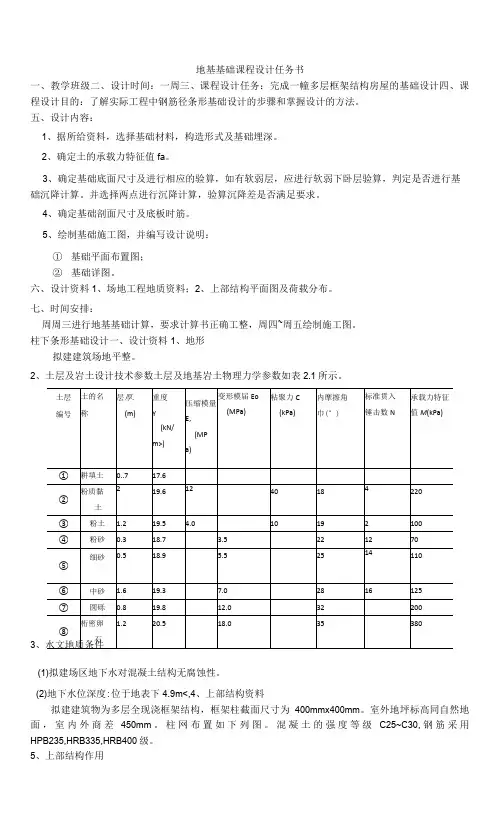

地基基础课程设计任务书一、教学班级二、设计时间：一周三、课程设计任务：完成一幢多层框架结构房屋的基础设计四、课程设计目的：了解实际工程中钢筋径条形基础设计的步骤和掌握设计的方法。

五、设计内容：1、据所给资料，选择基础材料，构造形式及基础埋深。

2、确定土的承载力特征值fa。

3、确定基础底面尺寸及进行相应的验算，如有软弱层，应进行软弱下卧层验算，判定是否进行基础沉降计算。

并选择两点进行沉降计算，验算沉降差是否满足要求。

4、确定基础剖面尺寸及底板时筋。

5、绘制基础施工图，并编写设计说明：①基础平面布置图；②基础详图。

六、设计资料1、场地工程地质资料；2、上部结构平面图及荷载分布。

七、时间安排：周周三进行地基基础计算，要求计算书正确工整，周四~周五绘制施工图。

柱下条形基础设计一、设计资料1、地形拟建建筑场地平整。

2、土层及岩土设计技术参数土层及地基岩土物理力学参数如表2.1所示。

3(1)拟建场区地下水对混凝土结构无腐蚀性。

(2)地下水位深度:位于地表下4.9m<,4、上部结构资料拟建建筑物为多层全现浇框架结构，框架柱截面尺寸为400mmx400mm。

室外地坪标高同自然地面，室内外商差450mm。

柱网布置如下列图。

混凝土的强度等级C25~C30,钢筋采用HPB235,HRB335,HRB400级。

5、上部结构作用上部结构作用在柱底的荷载效应标准组合值Nik=1280kN,N2k=1060kN,上部结构作用在柱底的荷载效应基本组合值Nl=1728kN,N2=1430kN(其中Nik为轴线②〜⑥柱底竖向荷载标准组合值；N2k为轴线①、⑦柱底竖向荷载标准组合值；N1为轴线②柱底竖向荷载基本组合值；N2为物线①、⑦柱底竖向荷载基本组合值)申^1A■iA650065006500650065006500地基基础课程设计指导书通过课程学习，已具备了初步的地基基础设计的能力，此设计是完成一幢框架结构房屋的基础设计，其步骤如下：1、据上部结构的荷载图，将荷载分布相近的基础归并成一组，并选取最大的荷载供以后步骤的计算。

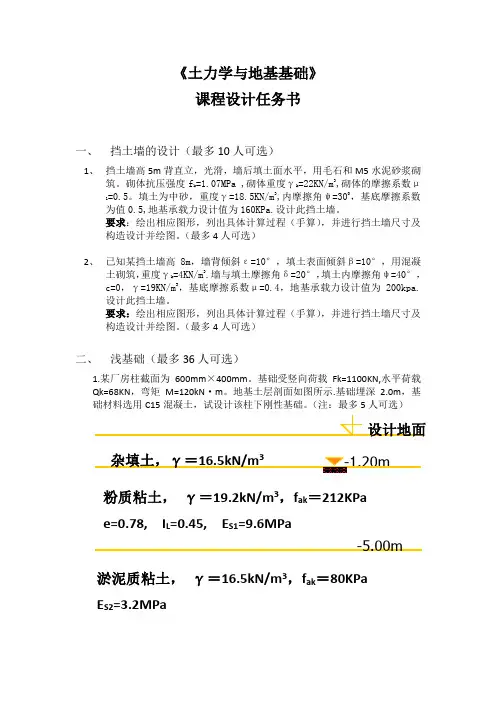

《土力学与地基基础》课程设计任务书一、挡土墙的设计（最多10人可选）1、挡土墙高5m背直立，光滑，墙后填土面水平，用毛石和M5水泥砂浆砌筑。

砌体抗压强度fk =1.07MPa ,砌体重度γk=22KN/m3,砌体的摩擦系数μ1=0.5。

填土为中砂，重度γ=18.5KN/m3,内摩擦角ψ=300，基底摩擦系数为值0.5,地基承载力设计值为160KPa.设计此挡土墙。

要求：绘出相应图形，列出具体计算过程（手算），并进行挡土墙尺寸及构造设计并绘图。

（最多4人可选）2、已知某挡土墙高8m，墙背倾斜ε=10°，填土表面倾斜β=10°，用混凝土砌筑，重度γk=4KN/m3.墙与填土摩擦角δ=20°，填土内摩擦角ψ=40°，c=0，γ=19KN/m3，基底摩擦系数μ=0.4，地基承载力设计值为200kpa.设计此挡土墙。

要求：绘出相应图形，列出具体计算过程（手算），并进行挡土墙尺寸及构造设计并绘图。

（最多4人可选）二、浅基础（最多36人可选）1.某厂房柱截面为600mm×400mm。

基础受竖向荷载Fk=1100KN,水平荷载Qk=68KN，弯矩M=120kN·m。

地基土层剖面如图所示.基础埋深2.0m，基础材料选用C15混凝土，试设计该柱下刚性基础。

（注：最多5人可选）设计地面粉质粘土，γ＝19.2kN/m3，f ak＝212KPae=0.78, I L=0.45, E S1=9.6MPa-5.00m 淤泥质粘土，γ＝16.5kN/m3，f ak＝80KPaE S2=3.2MPa2.某住宅外承重墙厚370mm，基础受到上部结构传来的竖向荷载标准值为280KN/m,弯矩标准值为60KN.m/m.土层分布如图所示，基础采用条形基础。

试分别设计砖基础、素混凝土基础。

（砖基础最多3人可选，混凝土基础最多3人可选）3.某工厂职工6层住宅楼，基础埋深d=1.10m。

《基础工程》课程设计任务书（一）上部结构资料某框架结构柱网图如下，柱截面为400*400mm2，F1=（700+学号后两位数字）kN，F2=（1400+学号后两位数字）kN，F1=（2000+学号后两位数字）kN。

F2F3F2F3（二）地质资料经探测，地层岩性及土的物理力学性质如下表。

地下水埋深为5m，无腐蚀性。

柱下独立基础设计步骤及内容1.选择持力层2.计算地基承载力特征值，并修正3.计算基础所需底面尺寸4. 验算软弱层强度和沉降量5.设计基础剖面，并计算配筋6.绘制施工图。

基础工程课程设计《基础工程》课程设计任务书（一）上部结构资料某框架结构柱网图如下，柱截面为400*400mm2，F1=（700+学号后两位数字）kN，F2=（1400+学号后两位数字）kN，F3=（2000+学号后两位数字）kN。

（二）地质资料经探测，地层岩性及土的物理力学性质如下表。

地下水埋深为5m，无腐蚀性。

（三）设计内容：设计两种方案方案一：钢筋混凝土柱下独立基础；方案二：柱下条形基础或桩基础柱下独立基础设计步骤及内容1.选择持力层2.计算地基承载力特征值，并修正3.计算基础所需底面尺寸4. 验算软弱层强度和沉降量5.设计基础剖面，并计算配筋6.绘制施工图。

柱下条形基础设计步骤及内容 1.选择持力层2.计算地基承载力特征值，并修正3.确定基础底面尺寸和剖面尺寸（软弱层强度验算及沉降量验算可不做）4.计算基础内力（倒梁法或静定分析法或文克勒地基法）5.计算配筋6.绘制施工图。

桩基础设计步骤及内容1.选择桩的类型（预制桩）及截面尺寸（方桩400*400mm 2）2.选择桩端持力层，承台埋深，从而计算单桩竖向承载力3.确定桩数、间距及平面布置4.桩身结构设计（省）5.承台设计6.绘制施工图柱下独立基础1. 持力层的选择地基持力层选在第2层，粉土上。

取基础埋深2.0m2. 计算地基承载力特征值，并修正按规范承载力确定，由表可知，标准贯数为12，由《基础工程》表2—4得，对于粉砂，fak(N=10)=140Kpa, fak(N=15)=180Kpa,由内插法得：fak(N=12)=(180-140)×（12-10）/(15-10)+140=156kpa由于d=2m>0.5m,则进行修正，由表2—5得，b η=0.5 、d η=2.0 , 承载力计算公式：)5.0()3(-+-+=d b f f m d b ak a γηγη (1) 深度修正 )5.0()3(-+-+=d b f f m d b ak a γηγη=156+2.0*20.2*(2.0−0.5)=216.6kpab 为基础底面宽度当小于3m 时按3m 取值；3. 确定基础尺寸（1）对于A1、A4、C1、C4四个柱子基础为第一类 1.基础取方形，边长为b1 b1hWrW d rG fa Fk **1+-≥=0.2*2.206.21674.0*725-=1.74m则取b=2.0m<3.0m ，所以不需要进行承载力修正 2. 承载力验算K F =Fk+Gk=725⨯0.74+2.0×2.0×2.0×20.2=696.8KNK P =AF K=696.8/4=174.2KPa<fa=216.6KP 满足要求； 3. 软卧层强度验算由Es1/Es2=8/5.6=1.5,z/b=3/2=1.5>0.50查表2—7得，运用内插法得：θ=21.5，则tan θ=0.394 (1) 下卧层顶面处的附加应力：δz=)tan 2)(tan 2()(θθδz b z l cd pk lb ++-=)394.0322()394.0320.2()0.22.202.174(0.20.2⨯⨯+⋅⨯⨯+⨯-⨯⨯=28.1kpa(2) 下卧层顶面处的自重应力：δcz=5×20.2=101kpa (3) 下卧层承载力特征值：由表2—4得，fak=-40×1/5×(10-6.6)+140=112.8kpa 由于d=5.0>0.5m, d η=2.0则faz=112.8+20.2×(5-0.5)×2.0=294.6kpa则δz+δcz=28.1+101=129.6kpa<294.6kpa=faz,满足软卧层强度要求 （2）对于A2、A3、C2、C3、B1、B4六个柱子基础为第二类 1.基础取方形，边长为b2 B2hWrW d rG fa Fk **2+-≥=0.2*2.206.21674.0*1425-=2.44m则取b=2.44m<3.0m ，所以不需要进行承载力修正 2. 承载力验算竖向力 K F =Fk+Gk=1425+2.0×2.5×2.5×20.2=1307KNK P =AF K=1307/（2.5×2.5）=208.72KPa<fa=216.6KPa 满足要求； 3. 软卧层强度验算由Es1/Es2=8/5.6=1.5,z/b=3/2.5=1.2>0.5查表2—7得，运用内插法得：θ=21.5，则tan θ=0.394 (1) 下卧层顶面处的附加应力：δz=)tan 2)(tan 2()(θθδz b z l cd pk lb ++-=)394.0325.2()394.0325.2()5.22.207.208(5.25.2⨯⨯+⋅⨯⨯+⨯-⨯⨯=41.8kpa(2) 下卧层顶面处的自重应力：δcz=5×20.2=101kpa (3) 下卧层承载力特征值：由表2—4得，fak=-40×1/5×(10-6.6)+140=112.8kpa 由于d=5.0>0.5m, d η=2.0则faz=112.8+20.2×(5-0.5)×2.0=294.6kpa则δz+δcz=41.8+101=142.8kpa<294.6kpa=faz,满足软卧层强度要求（3）对于B2、B3二个柱子基础为第三类 1.基础取方形，边长为b3 b1hWrW d rG fa Fk **3+-≥=0.2*2.206.21674.0*2025-=2.91m则取b=3.0m=3.0m ，所以不需要进行承载力修正 2. 承载力验算竖向力 K F =Fk+Gk=2025⨯0.74+2.0×3.0×3.0×20.2=1858.5KNK P =AF K=1858.5/9=206.5KPa<fa=216.6KPa 满足要求； 3. 软卧层强度验算由Es1/Es2=8/5.6=1.5,z/b=3/2=1.5>0.50查表2—7得，运用内插法得：θ=21.5，则tan θ=0.394 (1) 下卧层顶面处的附加应力：δz=)tan 2)(tan 2()(θθδz b z l cd pk lb ++-=)394.0320.3()394.0320.3()0.32.205.206(0.30.3⨯⨯+⋅⨯⨯+⨯-⨯⨯=45.6kpa(2) 下卧层顶面处的自重应力：δcz=5×20.2=101kpa (3) 下卧层承载力特征值：由表2—4得，fak=-40×1/5×(10-6.6)+140=112.8kpa 由于d=5.0>0.5m, d η=2.0则faz=112.8+20.2×(5-0.5)×2.0=294.6kpa则δz+δcz=45.6+101=146.6kpa<294.6kpa=faz,满足软卧层强度要求 4.沉降验算0462.088.00.284.01E -120211=⨯⨯-==r b ωμδ，0370.088.05.284.01E -120222=⨯⨯-==r b ωμδ0308.088.00.384.01E -120233=⨯⨯-==r b ωμδ，0056.088.0684.01E -1202=⨯⨯-==r kj r ωμδmm F F S 3.490056.0142527250462.0221111=⨯⨯+⨯=⨯∙+∙=δδmm F F F S 2.720056.020257252(14250370.02312222=⨯+⨯+⨯=∙+⨯∙+∙=）δδδ mm F F F F S 1.760056.014252025725(14250370.02312222=⨯+++⨯=∙+∙+⨯∙+∙='）δδδδmm F F F S 7.970056.020*******(20250308.03323333=⨯+⨯+⨯=∙+⨯∙+∙=）δδδ则mm mm S S 1223-1212>==∆，mm mm S S 1227-1212>='='∆，mm mm S S 1225-2323>==∆，则基础均需要进行调整。

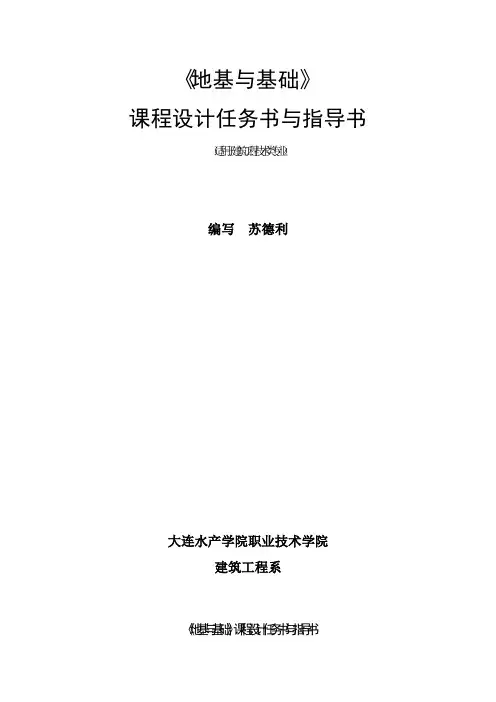

《地基与基础》课程设计任务书与指导书（适用于建筑工程技术类专业）编写苏德利大连水产学院职业技术学院建筑工程系《地基与基础》课程设计任务书与指导书一、教学要求：根据本课程教学大纲的要求，学生应通过本设计掌握天然地基上的浅基础设计的原理与方法，培养学生的分析问题、实际运算和绘制施工图的能力，以巩固和加强对基础设计原理的理解。

二、设计任务与资料（一）、柱下独立基础的设计设计单梁起重机的单层工业厂房排架柱基础，按使用功能要求，上部结构的柱截面尺寸设计为400×700mm2间距为6米，外柱柱角处内力组合设计值为：N=450kN M=160kN.m V=30kN，基础梁宽为240mm，传集中力P=160kN，室内外设计地坪高差为0.15m，地质剖面资料如图（一）。

（注：该地区的标准冻深Z0=1.2m，冬季采暖期间的平均气温为9℃，吊车起重量为35t，厂房跨度为30m。

）（二）、墙下条形基础的设计某教学大楼承重墙厚为一砖半（即370mm），上部墙传至±0.00标高处的荷载设计值为N=205kN/m，室内外设计地坪高差为0.45m，地质资料如图（二）。

（注：该地区标准冻深为Z0=1.0m,采暖期间平均室内温度为15℃。

）三、设计成果要求（一）、设计说明书要求写出完整的计算说明书，包括荷载计算，基础类型及材料选择、埋深确定、底面尺寸确定、剖面尺寸确定及配筋量计算。

（二）、图纸绘制2号图一张（独立基础平面、剖面图及条形基础的剖面图）。

四、设计步骤（一）、根据地质条件确定基础的埋置深度，考虑以下因素：工程地质条件；地下水影响；相邻基础的影响；底下沟管的影响；地基土冻胀和融陷的影响。

（二）、根据地基承载力与荷载计算基底面积，并进行软弱下卧层验算：对于偏心受压基础两边长之比一般L/B≤2，最大不超过3。

（三）、根据建筑层数及地质条件确定基础类型（四）、地基变形验算（五）、基础剖面设计与结构计算1．刚性基础（1）选择基础材料（2）按照台阶宽高比的容许值及构造尺寸要求决定台阶的高度及台阶的宽度。

基础工程与地基处理课程设计任务书下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!基础工程与地基处理课程设计任务书一、课程设计目的与要求。

基础工程课程设计任务书一、课程目标知识目标：1. 让学生掌握基础工程的基本概念、原理和工程实践方法。

2. 使学生了解基础工程的分类、功能及在工程结构中的作用。

3. 帮助学生理解基础工程与上部结构、地质环境的关系。

技能目标：1. 培养学生运用基础工程知识解决实际问题的能力，如进行基础选型、设计和计算。

2. 提高学生运用专业软件、工具进行基础工程设计的能力。

3. 培养学生团队协作、沟通表达的能力，能在项目中有效地与各方进行沟通和协作。

情感态度价值观目标：1. 培养学生热爱工程专业，树立正确的工程观念，增强工程责任感。

2. 培养学生严谨、务实的科学态度，对基础工程问题进行客观、全面的分析。

3. 引导学生关注基础工程领域的发展动态，提高学生的创新意识和国际视野。

课程性质分析：本课程为基础工程专业课程，旨在帮助学生建立基础工程知识体系，提高实践能力。

学生特点分析：学生为大学本科二年级学生，已具备一定的基础工程知识，具有较强的求知欲和动手能力。

教学要求：1. 结合实际工程案例，注重理论与实践相结合，提高学生的实际操作能力。

2. 创设互动、探讨的学习氛围，激发学生的思考和创新能力。

3. 强化团队合作，培养学生的沟通能力和团队精神。

二、教学内容依据课程目标，教学内容主要包括以下几部分：1. 基础工程概述：介绍基础工程的概念、分类、功能及在工程结构中的重要性。

教材章节：第一章2. 地基与基础设计原理：讲解地基土的性质、地基处理方法、基础选型及设计原理。

教材章节：第二章、第三章3. 基础工程设计计算：教授基础工程设计计算的基本方法，包括静力法、动力法等。

教材章节：第四章4. 基础工程施工技术：介绍基础工程施工工艺、施工组织及质量控制。

教材章节：第五章5. 基础工程实例分析：分析典型基础工程案例，使学生了解基础工程在实际工程中的应用。

教材章节：第六章6. 基础工程新技术与发展趋势：介绍基础工程领域的新技术、新方法及其发展趋势。

《地基与基础》课程设计任务书一、设计题目工程名称及概况：某工程车间基础设计。

该工程车间为三层两跨钢筋混凝土框架结构。

采用柱下独立基础设计，柱网布置（如图1）所示。

二、 设计资料1、工程地质条件：该地区地势平坦，位于市郊，周围无较大建筑物，建筑场地地质情况复杂，经地质勘察表明，地质由杂填土、亚粘土、淤泥质亚粘土及细粉砂组成，详见（表1）。

2、给定参数：车间由三排柱组成（图1），柱截面尺寸为mm mm 500350⨯。

为简化计算，假定作用于基础顶面荷载为：轴心荷载F ，忽略弯矩M 和剪力V 的作用，荷载效应组合详见（表2）标准冻深取m 0.2。

3、材料选用：混凝土等级20C ~40C ，(20C ---2/1.1mm N f t =,25C ----2/27.1mm N f t =), 钢筋采用235HPB (2y /210mm N f =)，或335HRB (2y /300mm N f =)。

三、设计要求1、遵守学校规章制度，整个设计工作应在专用设计室进行，按时出勤进行2、每班学生分两组，单学号同学进行A 柱下独立基础设计；双学号同学进行B 柱下独立基础设计。

3、计算书要求用A4纸手写，侧面装订，书写工整，计算准确，最好图文并茂，规定的设计计算项目不得自行减少，并需独立完成。

施工图要求A3图纸一张，绘制基础施工平面图和剖面图，所有图线、图例尺寸和标注方法均应符合最新制图标准，要求图面紧凑，整洁美观，比例适当，并一律采用仿宋体书写，严格按制图标准作图，图签按照工程制图课程要求统一绘制于图纸右下角。

四、设计内容（计算要点）1、选择持力层、确定基础埋深；2、确定基础类型及材料选用；3、按容许承载力确定基础底面尺寸；4、下卧层承载力验算；5、分别计算A 、B 柱基础沉降量；6、按允许沉降差调整基底尺寸；7、基础高度验算； 8、配筋计算；9、绘制基础施工图。

表1图1青岛理工大学（临沂）土建工程系基础教研室2011年11月1。

土木工程系《地基基础课程设计》任务书、指导书12一、地基基础设计任务书（一）设计目的：让学生熟悉地基基础的设计过程及相应的构造要求，为将来从事设计和施工工作打下坚实的基础。

（二）设计资料:某单层建筑物为内框架结构，框架柱的截面尺寸为300×400mm，墙厚为240mm，室内外高差为0.45m，采用MU10粘土多孔砖，M5水泥砂浆。

垫层为C10混凝土，独立柱基础、桩及桩承台为C25混凝土，钢筋为HPB235。

地质剖面图如图一、二所示，建筑底层平面图如图所示。

题号见表一。

（三）设计要求:1．计算书内容完整、步骤清楚，包括山墙、外墙砖基计算，独立柱基础计算，桩及桩承台计算。

2．绘制一张2#基础施工图:包括基础平面布置图（1：100）及刚性基础剖面图（1：30）与独立柱基础详图（1：40）及施工说明。

4．要求每位同学按表一中自己的题号进行设计，与题号不合者以不及格论处。

附：地质剖面图3456学生题目分配表 表一二、地基与基础课程设计指导书本次课程设计的内容包括：两个刚性基础设计（山墙基础和外纵墙基础）、一个柱下独立基础设计7和一个柱下桩基设计。

（一）刚性基础设计 1．确定基础埋深从地质资料来看，上层土质较好，可作为持力层，基础荷载不大，所以基础埋深取1m 左右即可。

计算地基承载力的修正值：()()5.03-+-+=d b f f m d b ak a γηγη2．确定基础的底面宽度hf F b G a K γ-≥注意b 值取成50mm 的倍数3．验算地基的软弱下卧层 具体步骤参见教材 4．确定基础的剖面尺寸可下面采用两种方案中的任意一种 （1）混凝土和砖的组合基础A ．首先确定混凝土基础的厚度h 1，（300～500mm 左右，取50mm 的倍数） 根据构造要求，选用C15的混凝土，根据基底压力P K =bG F KK +，确定混凝土基础的刚性角，并确定混凝土基础的外挑长度b 18B ．确定每边砖基的台阶数n60201⨯--≥b b b n b 0为上部墙身的厚度，注意台阶数n 应取整数C ．验算基础的高度h 是否满足基础的构造要求当上部砖基为间隔式时：12060211⨯+⨯+=n n h h ，n 1+n 2=n 为每边的台阶数，注意n 2≥n 1， 不然就不符合砖的刚性角的要求。

《土力学与地基基础》课程设计任务书一、课程设计的教学目的通过课程设计，使学生掌握钢筋混凝土墙下条形基础和柱下独立基础的理论知识和应用条件，能够初步选择基础方案，进行基础设计；能够绘制和识读基础结构施工图，增强解决工程实际问题的能力。

二、课程设计的内容和要求（一）柱下独立基础1.设计题目某多层现浇钢筋混凝土框架结构，房屋高度H=30m，室外地坪标高同自然地面，室内外高差450mm。

柱网布置如图所示，试进行柱下独立基础的设计。

2.上部结构传下来的荷载柱截面尺寸为500mm×500mm，上部结构作用在柱底的最不利荷载标准值见表1，上部结构作用在柱底的最不利荷载效应基本组合设计值见表2：柱底荷载标准值表1Fk (KN) Mk (KN•m) Vk (KN) 题号1 2 3 1 2 3 1 2 3柱底荷载效应基本组合设计值表2（二）墙下条形基础（锥形截面）1.设计题目某多层砖混结构，房屋高度H=15m，室外地坪标高同自然地面，室内外高差450mm。

结构平面布置如图所示，试进行墙下条形基础的设计。

2.上部结构传下来的荷载内外墙墙厚均为240mm，上部结构作用在墙底的最不利荷载标准值见表3，上部结构作用在墙底的最不利荷载效应基本组合设计值见表4。

墙底荷载标准值表3墙底荷载设计值表3（三）工程及水文地质材料1.工程地质条件该地区地势平坦，无相邻建筑物，经地质勘察，工程地质资料自上而下依次为：①杂填土：厚约0.5m，含部分建筑垃圾；②粉质粘土：厚1.2m，承载力特征值fak=130KN/m2；③粘土：厚1.5m，承载力特征值fak=210KN/m2；④全风化砂质泥岩：厚2.7m,承载力特征值fak=230KN/m2；⑤强风化砂质泥岩：厚3.0m,承载力特征值fak=300KN/m2；⑥中风化砂质泥岩：厚4.0m,承载力特征值fak=620KN/m2；建议持力层选第③层粘土层。

地基岩土物理力学参数表表52.水文地质资料地下水对混凝土无侵蚀性，地下水位深度位于地表下3.5m，且属于不冻胀土。

2011年度桥梁基础工程课程设计任务书题目:某公路桥梁桩基础设计1. 课程设计教案条件要求本设计对象为某公路桥梁，该桥梁的上部结构设计已经完成，本课程设计的任务是完成桥墩基础与地基的设计与检算。

要求同学选择（或由任课教师分配）一个基础，按给定的条件完成相关的设计和计算工作。

2. 课程设计任务2.1工程简况某公路桥梁设计采用桩（柱）式桥墩，初步拟定尺寸如图1所示。

该桥梁上部结构为25M钢筋混凝土装配式T梁桥。

桥面宽7M，两边各0.5M人行道。

该桥墩基础由两根钻孔桩组成，旋转钻成孔。

桩的设计直径d（即钻头直径，精确至0.1m）自选，桩底沉渣厚度控制为t=(0.2~0.4)d。

在局部冲刷线处设置横系梁，其断面尺寸可按构造等要求确定，高度约1.0m。

2.2 工程地质和水文地质地质资料：标高20.00以上桩侧土为软塑亚粘土，各物理性质指标为：容重γ =18.5kN/m3,土粒比重G s=2.70，天然含水量w=21%，液限w L=22.7%，塑限w p=16.3%；标高20.00以下桩侧及桩底均为硬塑性亚粘土，其物理性质指标为：容重γ =19.5kN/m3，土粒比重G s=2.70，天然含水量w=17.8%，液限w L=22.7%，塑限w p=16.3%。

2.3 设计荷载（1）一跨上部结构自重G1=2000×(L/20)1.2 kN（取整），其中L为跨径；（2）盖梁自重G2=350kN；（3）局部冲刷线以上桩重应分别考虑最低水位及常水位；汽车荷载应考虑最不利荷载组合（双孔和单孔布载）；人群荷载尚应考虑最不利情况；荷载布载长度为梁长（L-0.1）m。

（4）设计汽车荷载为公路—Ⅱ级，汽车可能产生的横向偏心距为0.55m，。

；W1(风图22.4 材料桩身混凝土强度等级拟采用C25，混凝土弹性模量E h=2.85×104MPa，可选择的钢筋有HPB235和HRB335。

2.5 具体任务要求如下：（1）确定桩的长度，进行单桩承载力验算。
