体外预应力结构

体外预应力一、总则(1)本方案适用于体外预应力的设计、施工和监控工作，目的是确保体外预应力结构的质量和安全。

(2)本方案应符合国家相关标准和规范要求，如《建筑结构体外预应力技术规范》等。

(3)体外预应力的设计、施工和监控应由具备相应资质和经验的专业团队进行。

二、设计要求(4)体外预应力的设计应由专业工程师进行，包括以下要求：1．根据结构荷载和预应力力的大小，确定预应力的布置、线型和锚固方式；2．确定各预应力构件的尺寸、形状和材料；3．考虑预应力的施工、监控和维护便捷性。

三、施工要求(5)体外预应力的施工应符合以下要求：1．按照设计要求，在混凝土结构中预留预应力孔道或管道；2．预应力钢束或钢线穿过孔道或管道，并通过张拉设备施加预应力；3．根据设计要求，进行预应力的锚固和压浆等工序；4．确保预应力构件的施工质量和几何形状满足设计要求。

四、监控与检测(6)在体外预应力施工完成后，应进行监控与检测工作，包括以下要求：1．对预应力张拉力进行在线监测，记录张拉过程中的数据；2．进行预应力构件的应变监测，了解其工作状态和变形情况；3．定期对预应力构件进行检测，发现问题及时修复；4．编制监控与检测报告，并进行存档。

五、养护与维护(7)完成体外预应力施工后，应进行养护与维护工作，包括以下内容：1．定期检查预应力构件的安全状况，发现问题及时修复；2．对预应力孔道或管道进行清理和防腐处理；3．定期对预应力构件进行润滑和防锈处理；4．根据需要，定期进行监控与检测。

以上是一个详细完整版的体外预应力方案，其中包含了设计要求、施工要求、监控与检测以及养护与维护等重要步骤。

在实施过程中应严格遵守相关的标准和规范，并由专业人员进行指导和监督。

具体的方案应根据实际工程情况和相关法规进行定制和调整。

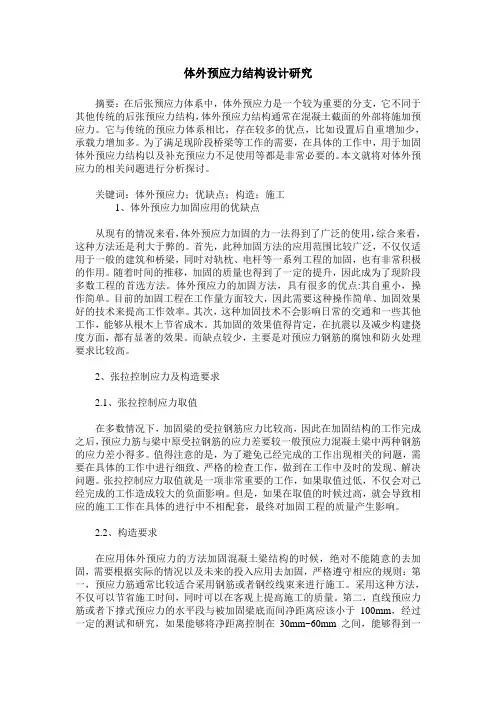

体外预应力结构设计研究摘要：在后张预应力体系中，体外预应力是一个较为重要的分支，它不同于其他传统的后张预应力结构，体外预应力结构通常在混凝土截面的外部将施加预应力。

它与传统的预应力体系相比，存在较多的优点，比如设置后自重增加少，承载力增加多。

为了满足现阶段桥梁等工作的需要，在具体的工作中，用于加固体外预应力结构以及补充预应力不足使用等都是非常必要的。

本文就将对体外预应力的相关问题进行分析探讨。

关键词：体外预应力；优缺点；构造；施工1、体外预应力加固应用的优缺点从现有的情况来看，体外预应力加固的力一法得到了广泛的使用，综合来看，这种方法还是利大于弊的。

首先，此种加固方法的应用范围比较广泛，不仅仅适用于一般的建筑和桥梁，同时对轨枕、电杆等一系列工程的加固，也有非常积极的作用。

随着时间的推移，加固的质量也得到了一定的提升，因此成为了现阶段多数工程的首选方法。

体外预应力的加固方法，具有很多的优点:其自重小，操作简单。

目前的加固工程在工作量方面较大，因此需要这种操作简单、加固效果好的技术来提高工作效率。

其次，这种加固技术不会影响日常的交通和一些其他工作，能够从根木上节省成木。

其加固的效果值得肯定，在抗震以及减少构建挠度方面，都有显著的效果。

而缺点较少，主要是对预应力钢筋的腐蚀和防火处理要求比较高。

2、张拉控制应力及构造要求2.1、张拉控制应力取值在多数情况下，加固梁的受拉钢筋应力比较高，因此在加固结构的工作完成之后，预应力筋与梁中原受拉钢筋的应力差要较一般预应力混凝土梁中两种钢筋的应力差小得多。

值得注意的是，为了避免己经完成的工作出现相关的问题，需要在具体的工作中进行细致、严格的检查工作，做到在工作中及时的发现、解决问题。

张拉控制应力取值就是一项非常重要的工作，如果取值过低，不仅会对己经完成的工作造成较大的负面影响。

但是，如果在取值的时候过高，就会导致相应的施工工作在具体的进行中不相配套，最终对加固工程的质量产生影响。

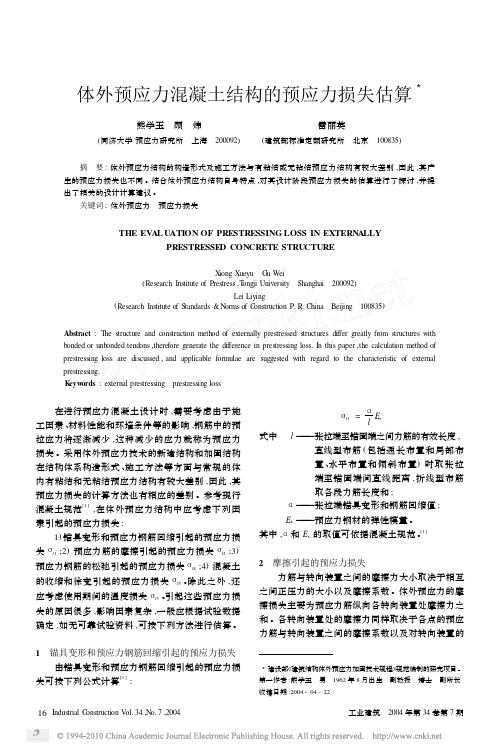

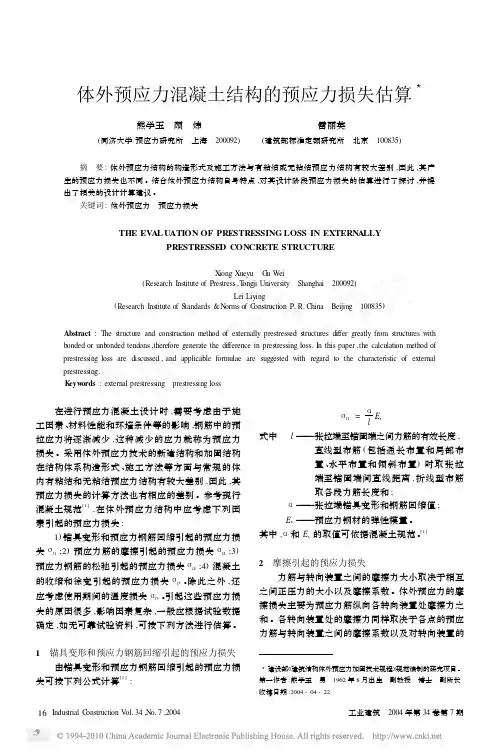

体外预应力混凝土结构的预应力损失估算在现代建筑工程中，体外预应力混凝土结构因其独特的优势而得到了广泛的应用。

然而，要确保这种结构的安全性和可靠性，准确估算预应力损失至关重要。

预应力损失会直接影响结构的性能和使用寿命，因此，对其进行合理准确的估算具有重要的工程意义。

一、体外预应力混凝土结构概述体外预应力混凝土结构是指将预应力筋布置在混凝土构件的外部，通过锚具和转向块对混凝土构件施加预应力。

与传统的体内预应力结构相比，体外预应力结构具有施工方便、预应力筋可更换、便于检测和维护等优点。

它适用于大跨度桥梁、工业厂房、高层建筑等多种工程结构。

二、预应力损失的分类预应力损失主要分为以下几类：1、摩擦损失摩擦损失是由于预应力筋在孔道中与孔壁之间的摩擦以及在转向块处的弯曲摩擦引起的。

摩擦系数的大小、预应力筋的长度、弯曲角度等因素都会影响摩擦损失。

2、锚固损失锚固损失发生在锚具变形、钢筋回缩和接缝压缩等情况下。

锚具的类型、质量以及施工工艺都会对锚固损失产生影响。

3、弹性压缩损失混凝土在预应力作用下会发生弹性压缩，从而导致预应力筋的应力降低，产生弹性压缩损失。

4、松弛损失预应力筋在长期的高应力状态下会发生松弛，导致应力逐渐减小，产生松弛损失。

松弛损失与预应力筋的类型、初始应力水平和时间等因素有关。

5、混凝土收缩和徐变损失混凝土在硬化过程中会发生收缩和徐变，这会使预应力筋的应力产生损失。

收缩和徐变损失与混凝土的配合比、养护条件、加载龄期以及环境湿度等因素密切相关。

三、影响预应力损失的因素1、材料性能包括预应力筋的种类、强度和弹性模量，以及混凝土的强度、弹性模量和收缩徐变特性等。

2、施工工艺施工过程中的预应力筋张拉控制应力、张拉顺序、锚具安装质量、孔道灌浆质量等都会对预应力损失产生影响。

3、环境条件温度、湿度等环境因素会影响混凝土的收缩和徐变，从而影响预应力损失。

4、结构形式结构的跨度、截面尺寸、配筋率等因素也会对预应力损失产生一定的影响。

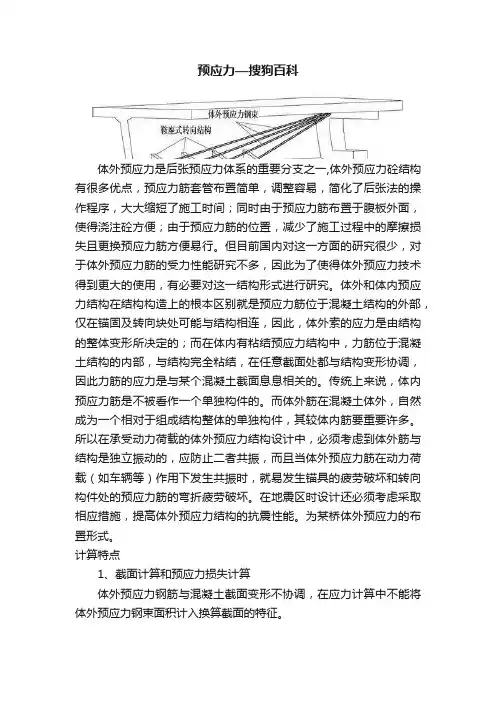

预应力—搜狗百科体外预应力是后张预应力体系的重要分支之一,体外预应力砼结构有很多优点，预应力筋套管布置简单，调整容易，简化了后张法的操作程序，大大缩短了施工时间；同时由于预应力筋布置于腹板外面，使得浇注砼方便；由于预应力筋的位置，减少了施工过程中的摩擦损失且更换预应力筋方便易行。

但目前国内对这一方面的研究很少，对于体外预应力筋的受力性能研究不多，因此为了使得体外预应力技术得到更大的使用，有必要对这一结构形式进行研究。

体外和体内预应力结构在结构构造上的根本区别就是预应力筋位于混凝土结构的外部，仅在锚固及转向块处可能与结构相连，因此，体外索的应力是由结构的整体变形所决定的；而在体内有粘结预应力结构中，力筋位于混凝土结构的内部，与结构完全粘结，在任意截面处都与结构变形协调，因此力筋的应力是与某个混凝土截面息息相关的。

传统上来说，体内预应力筋是不被看作一个单独构件的。

而体外筋在混凝土体外，自然成为一个相对于组成结构整体的单独构件，其较体内筋要重要许多。

所以在承受动力荷载的体外预应力结构设计中，必须考虑到体外筋与结构是独立振动的，应防止二者共振，而且当体外预应力筋在动力荷载（如车辆等）作用下发生共振时，就易发生锚具的疲劳破坏和转向构件处的预应力筋的弯折疲劳破坏。

在地震区时设计还必须考虑采取相应措施，提高体外预应力结构的抗震性能。

为某桥体外预应力的布置形式。

计算特点1、截面计算和预应力损失计算体外预应力钢筋与混凝土截面变形不协调，在应力计算中不能将体外预应力钢束面积计入换算截面的特征。

由于管道在结构体外，直线段体外预应力钢束的摩阻损失小，几乎可以忽略不计，而曲线段体外预应力钢束的摩擦系数与采用的体外预应力钢束类型有关。

由于截面变形造成的预应力损失需根据体外预应力体系与结构的粘结关系来计算。

这部分包括混凝土弹性压缩损失和混凝土徐变、收缩引起的预应力损失。

若体外预应力钢束为无粘结形式，则这部分损失计算与锚固点间相对位移差有关。

体外预应力结构加固施工工法一、前言体外预应力结构加固施工工法是一种常用于现有混凝土结构加固的有效手段。

该工法可用于桥梁、建筑、矿山及其它混凝土结构的加固、维修和加强。

通过利用体外预应力的原理，将钢筋、钢束等外悬挂在混凝土结构上，实现结构的加固或改造。

二、工法特点体外预应力结构加固施工工法的特点是使用预应力钢筋、钢束等材料将结构的强度进行增强，从而达到改善混凝土结构的质量、提高其承载能力的目的。

该工法具有结构性能高、施工简便、工艺可靠、工程周期较短等优点。

三、适应范围该工法适用于桥梁、建筑、矿山及其它混凝土结构的加固、维修和加强。

主要适用于结构加固、加强、抗震加固、受力性能提高等方面。

四、工艺原理体外预应力结构加固施工工法的工艺原理是采用钢筋、钢束等预应力材料，通过人工或机械的方式，在混凝土表面穿过固定点，将预应力材料捆扎于吊钩或吊杆上。

通过调整预应力量，使钢筋、钢束等预应力材料在外部形成拉应力，将其对混凝土结构进行约束和加固，提高其自身强度和承载能力。

五、施工工艺体外预应力结构加固施工工法的施工工艺分为以下几个阶段：1、设计：根据混凝土结构的实际情况，确定每一个预应力材料的安装位置、负载力和预应力值等。

2、材料准备：根据设计要求，准备若干钢筋、钢束等预应力材料，以及所需的固定材料、构件等。

3、施工准备：在进行施工前，必须将施工现场整理、清理、测量，确保施工使用的各种材料准确无误。

4、预应力材料预紧：在混凝土结构的预定固定点上，以预定的预应力值进行预紧。

5、混凝土修补：根据实际需要，在需要加固的地方对混凝土结构进行修补，保证结构表面光滑、平整。

6、灌浆处理：使用高强度耐水灰浆对预应力穿孔处进行灌浆，以达到固定作用。

7、预应力材料锚固：在钢筋或钢束的两端用特殊的构件将其锚固于混凝土结构的内部或外部，以防止其移动或脱落。

8、施工完工：施工完毕后，必须对整个结构进行验收，以保证结构的质量、可靠性和安全性。

体外预应力一、概论体外预应力是后张预应力结构体系的重要分支之一。

国际预应力协会（FIP）于1996年将体外预应力定义为预应力索布置在混凝土截面之外的预应力。

体外预应力桥梁则是指将预应力筋布置在梁体混凝土截面外部，力筋束和混凝土之间的荷载传递四通过端部锚具和转向板进行的一种桥梁结构。

体外预应力加固法是应用预加应力原理，采用外加预应力的钢拉杆，在原有构件上施加一定的初始应力，对结构进行加固。

对于钢筋混凝土桥、预应力混凝土梁桥或板桥，采用对受拉区施以体外预应力进行加固，可以抵消部分自重应力，起到卸载、减小跨中挠度、减小裂缝宽度或闭合裂缝的作用，从而加大幅度地提高桥梁的承载能力。

体外预应力加固法可以在自重增加很少的情况下，大幅度改善和调整原结构的受力状况，同时对墩台及基础受力状况影响很少，且对桥梁运营影响较少，可在不限制通行的条件下进行施工，但加固后对原结构外观有一定影响。

该方法主要适用情况有：1、混凝土梁中预应力筋或普通钢筋严重锈蚀及其他病害造成结构承载力下降；2、需要提高桥梁的荷载等级；3、用于控制梁体裂缝及钢筋疲劳应力幅度；4、高应力状态尤其是大型结构的加固等情况。

一套完整的体外预应力体系应包括：1、体外预应力钢束、管道和灌浆材料；2、体外预应力钢束的锚固系统；3、体外预应力钢束的转向装置；4、体外预应力钢束的减振器；5、体外预应力钢束的防腐系统。

体外预应力索与结构的黏结关系1、体外预应力体系与结构离散黏结体外预应力体系仅在锚固区域和转向位置与结构有黏结关系。

预应力钢束采用普通光面钢绞线，与结构的黏结关系是通过在锚固位置与转向位置进行水泥灌浆建立的，一般使用单层钢管道或金属波纹管道，灌浆后形成一个整体。

锚具为常用锚具形式，不可更换。

早期的现代体外预应力结构大多采用这种形式。

2、体外预应力体系与结构无黏结这种方式包括两种类型，一种是在锚固区和转向区采用双层管道结构，将体外预应力钢束与结构隔离，体外预应力钢索体系采用普通光面钢绞线，水泥灌浆防腐，在锚固位置和转向位置处设置预埋钢管和HPDE管双重管道，以隔开体系与结构的黏结联系，可以做到拆卸整束后进行更换，目前这种方法应用最为普遍。

体外预应力结构加固施工工法一、前言体外预应力结构加固技术是一种针对建筑结构老化、裂缝等问题的有效增强措施，可以提高结构的稳定性和承载能力，延长建筑的使用寿命。

本文将详细介绍体外预应力结构加固施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以供读者参考。

二、工法特点体外预应力结构加固工法是将预应力钢束或钢板等材料通过土工锚固的方式与受力构件连接起来，在构件上施加向外的张力，使结构在承受外力时受到预应力的影响而达到增强的效果。

该工法具有以下几个特点：1.施工方便：该工法无需打开主体结构，可以在结构外部进行加固，避免了破坏原结构的情况发生，同时施工过程简单，操作易于掌握。

2.加固效果好：预应力的作用可以有效地减少结构的变形和裂缝，提高承载能力和稳定性。

3.适用范围广：该工法可用于钢筋混凝土结构、砖石结构、钢结构等各种建筑类型的加固。

4.耐久性好：采用高强度材料，施工工艺严格控制，保证其具有较长的使用寿命。

三、适应范围体外预应力结构加固技术适用于以下情况：1.建筑结构老化导致的裂缝、变形等问题。

2.建筑物的结构设计缺陷或质量问题导致的结构不足的情况。

3.建筑物增加荷载或改变用途等需要加固的情况。

4.维修或改造受损结构的需要。

四、工艺原理体外预应力结构加固施工工法主要包括以下三个步骤：1.构件准备：首先对受力构件进行清理和处理，如清除松散物、脱落的表层和锈蚀的钢筋等；然后，根据加固设计要求，确定需要加固的位置、加固方式和加固材料。

2.施工预处理：在加固部位进行基础处理，如打孔、预设土工锚杆的位置和设置预应力拉杆等，并将这些处理与加固材料的选择和设计密切相关。

3.材料施工：根据设计要求，安装土工锚杆、预应力拉杆、预应力钢束或钢板等加固材料，通过张拉预应力器，使加固材料在正确的张力下工作，最终达到增强和重建结构的目的。

五、施工工艺体外预应力结构加固施工工艺主要包括以下步骤：1. 进行加固工程调查及方案设计，确定加固方案；2. 对加固部位进行现场定位、处理，进行密封处理，确保施工现场无水、无尘、无沙；3. 确认材料选型，预制加固构件；4. 加固构件的安装，根据加固方案现场按预留位置进行开孔或钻孔，安装土工锚杆和预应力拉杆；5. 安装预应力杆，根据设计要求，将预应力钢束或预应力钢板拉紧，使其与结构紧密相连；6. 钢筋混凝土结构加固施工完毕后，进行表面处理和保养工作。

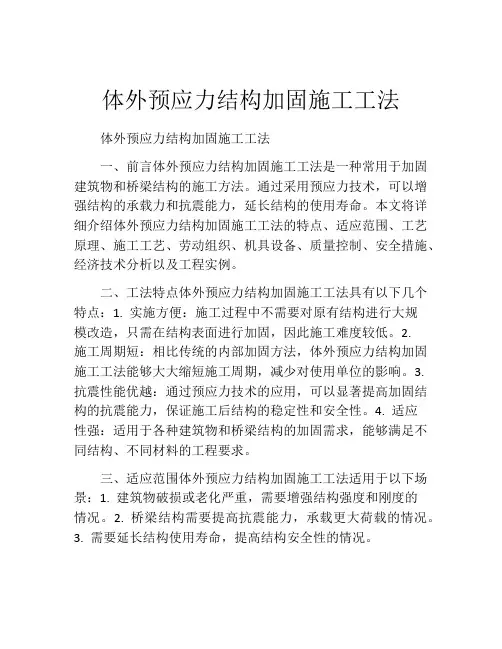

体外预应力结构加固施工工法体外预应力结构加固施工工法一、前言体外预应力结构加固施工工法是一种常用于加固建筑物和桥梁结构的施工方法。

通过采用预应力技术，可以增强结构的承载力和抗震能力，延长结构的使用寿命。

本文将详细介绍体外预应力结构加固施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点体外预应力结构加固施工工法具有以下几个特点：1. 实施方便：施工过程中不需要对原有结构进行大规模改造，只需在结构表面进行加固，因此施工难度较低。

2.施工周期短：相比传统的内部加固方法，体外预应力结构加固施工工法能够大大缩短施工周期，减少对使用单位的影响。

3. 抗震性能优越：通过预应力技术的应用，可以显著提高加固结构的抗震能力，保证施工后结构的稳定性和安全性。

4. 适应性强：适用于各种建筑物和桥梁结构的加固需求，能够满足不同结构、不同材料的工程要求。

三、适应范围体外预应力结构加固施工工法适用于以下场景：1. 建筑物破损或老化严重，需要增强结构强度和刚度的情况。

2. 桥梁结构需要提高抗震能力，承载更大荷载的情况。

3. 需要延长结构使用寿命，提高结构安全性的情况。

四、工艺原理体外预应力结构加固施工工法的理论依据是通过预应力技术在结构表面施加预应力，从而改善结构的力学性能。

具体的工艺原理如下：1. 确定加固位置和方式：根据结构的受力分析和加固对象的实际情况，确定加固的位置和方式，包括预应力筋的布置和加固区域的范围。

2. 预应力构件制作：根据设计图纸，制作预应力构件，包括预应力筋、锚固装置等。

3. 安装预应力构件：在结构表面预先打孔，然后将预应力构件穿过预先制作的孔洞，锚固于结构内部。

根据设计要求施加预应力。

4. 固化材料施工：在预应力筋锚固后，对筋体进行固定，采用固化材料封堵孔洞，保证预应力构件的固定性能。

5. 结构保护层施工：在预应力筋安装完毕后，对结构进行保护层的施工，以提高结构的耐久性和防腐性。

桥梁加固工程中的体外预应力技术探讨随着我国经济的发展和社会的进步，交通事业也得到了快速的发展，跨河桥梁和高架桥梁建设项目逐渐增多，桥梁加固技术更加受到人们的关注。

文章首先分析了公路桥梁加固技术的特点，继而从体外预应力、粘结预应力和高强复合纤维预应力几个方面探讨了桥梁工程预应力加固方法。

标签：桥梁工程；预应力；加固方法引言：体外预应力结构相对于传统的体内预应力筋布置结构来说，是一种布置形式灵活的、主动加固的技术，它可以主动改善结构的应力情况，补强抗弯承载能力，从而极大提升桥梁混凝土结构的安全性能和使用性能，另外，采用体外预应力技术加固桥梁不仅减少了人力投入，提高了施工效率，缩短了施工工期，而且在加固过程中对原来桥梁结构的损伤较小，从而对原来桥梁结构和交通状况的影响也较小。

一、体外预应力加固技术的主要特点目前，我国体外预应力加固技术的主要方法是体外预应力加固法，主要用于包括简支梁、连续梁、悬臂梁在内的梁式桥的正常使用范围内的加固。

主要的施工方法是通过对旧桥梁施加体外的预应力，以减少或者消除旧桥梁裂缝以及各桥面应力不均衡所带来的不利影响。

体外预应力加固技术除此之外还有如下几大的特点。

1、施工影响小体外预应力加固技术在施工中不需要中断交通，只需要短时间的限制交通就可以进行施工。

因此，在施工中对桥上交通的影响很小。

另外，体外预应力加固法技术的应用可做到不影响桥下的净室，不抬高路面的标高，对桥梁本身的损伤较小。

2、加固效果显著一方面，体外预应力加固技术的施工所需设备和人员较少，不仅简单易操作，施工布置还可以灵活调整，施工周期较短且经济效益好。

另一方面，体外预应力加固技术增加的重量不大，可以灵活调整达到原结构的应力状态，达到加固的最佳效果。

而且还能够较大幅度地提升旧桥梁的承载能力和结构刚度，有效防止桥梁的裂痕，使桥梁的饶度大幅度减低。

同时，体外预应力加固技术不但可以用于中小型桥梁的加固，还可以应用于大中跨度的连续桥梁的加固。
