体外预应力混凝土桥梁在现代桥梁工程领域，体外预应力混凝土桥梁作为一种创新且高效的结构形式，正逐渐展现出其独特的优势和广泛的应用前景。
体外预应力技术是指将预应力筋布置在混凝土梁体的外部，通过转向块和锚固装置对梁体施加预应力。
与传统的体内预应力技术相比，体外预应力具有许多显著的特点。
首先，体外预应力筋的布置更加灵活。
它可以根据桥梁的受力特点和需要进行优化布置，从而更好地提高桥梁的承载能力和抗裂性能。
例如，在大跨度桥梁中，可以通过增加体外预应力筋的数量和调整其布置位置，有效地控制桥梁的挠度和裂缝开展。
其次，体外预应力筋易于检查和更换。
由于其位于梁体外部，工作人员可以直接对其进行检测和维护。
一旦发现预应力筋出现损伤或老化，能够及时进行更换，这大大延长了桥梁的使用寿命，降低了维护成本。
再者，体外预应力施工相对简便。
在施工过程中，不需要在混凝土内部预留管道，减少了施工工序和难度，提高了施工效率。
从结构性能方面来看，体外预应力混凝土桥梁具有良好的力学性能。
它能够有效地减小梁体的自重，增加桥梁的跨越能力。
同时，由于预应力的作用，可以显著提高混凝土的抗裂性和耐久性，减少混凝土裂缝的产生和发展。
在实际应用中，体外预应力混凝土桥梁已经在各种类型的桥梁建设中得到了广泛的应用。
在公路桥梁方面，它被用于建造中小跨度的简支梁桥、连续梁桥等，为公路交通提供了安全、稳定的通行条件。
在城市桥梁中，体外预应力混凝土桥梁也因其美观、经济的特点而备受青睐。
例如，一些城市的人行天桥和高架桥采用了这种结构形式，不仅满足了交通功能的需求，还与城市景观相融合。
然而，体外预应力混凝土桥梁在设计和施工过程中也面临着一些挑战。
在设计方面，需要精确计算预应力筋的数量、布置位置以及张拉力等参数，以确保桥梁在使用过程中的安全性和稳定性。
同时，还需要考虑预应力损失的计算和控制，包括预应力筋与管道之间的摩擦损失、锚具变形损失等。
施工过程中的质量控制也是至关重要的。
体外预应力工艺在现代建筑和桥梁工程中，体外预应力工艺正发挥着越来越重要的作用。
这一工艺凭借其独特的优势，为结构的安全性、耐久性和经济性提供了有力的保障。
体外预应力，简单来说，就是将预应力筋布置在混凝土构件的外部，并通过锚具和转向块等装置对构件施加预应力。
与传统的体内预应力相比，体外预应力有着诸多不同之处。
首先，体外预应力筋的布置更加灵活。
它可以根据结构的受力特点和需求，在不同的位置进行布置，从而更有效地提高结构的承载能力和抗裂性能。
例如，在桥梁工程中，对于大跨度的梁体，体外预应力筋可以沿着梁的底部和顶部布置，以增强梁的抗弯能力；对于桥墩等受压构件，预应力筋则可以环绕布置，提高其抗压承载能力。
其次，体外预应力筋易于检查和维护。
由于其位于构件外部，通过肉眼观察或者借助简单的检测设备，就能及时发现预应力筋的损伤、锈蚀等问题，并进行修复或更换。
这对于确保结构的长期安全性和可靠性至关重要。
相比之下，体内预应力筋一旦出现问题，往往需要对结构进行大规模的拆除和修复，不仅成本高昂，而且施工难度大。
再者，体外预应力施工相对较为简便。
在施工过程中，不需要在混凝土浇筑前预先布置预应力筋，而是在结构成型后再进行安装和张拉。
这不仅减少了施工过程中的干扰，而且能够更好地控制预应力的施加效果。
体外预应力工艺的应用范围十分广泛。
在桥梁工程中，它被广泛应用于新建桥梁的设计和既有桥梁的加固改造。
对于新建桥梁，体外预应力可以有效地减小梁体的截面尺寸，减轻结构自重，降低工程造价；对于既有桥梁，通过施加体外预应力，可以提高桥梁的承载能力，延长其使用寿命。
在建筑结构中，体外预应力也有着出色的表现。
例如，在大跨度的屋盖结构中，采用体外预应力可以实现更大的跨度和更轻盈的结构形式；在高层建筑中，体外预应力可以用于加强混凝土柱和剪力墙的抗震性能。
然而，体外预应力工艺也并非完美无缺。
其预应力损失相对较大，这是由于体外预应力筋与周围环境的接触面积较大，容易受到温度变化、混凝土收缩徐变等因素的影响。
体外预应力混凝土桥梁在现代桥梁工程中，体外预应力混凝土桥梁作为一种重要的结构形式，凭借其独特的优势，在交通基础设施建设中发挥着日益重要的作用。
体外预应力技术是指将预应力筋布置在混凝土构件的外部，通过锚具和转向块对混凝土构件施加预应力。
这种技术与传统的体内预应力技术相比，具有许多显著的优点。
首先，体外预应力筋易于检查和维护。
由于预应力筋位于结构外部，工作人员可以直接观察到其状态，及时发现可能存在的损伤或腐蚀，便于进行维修和更换，从而有效延长桥梁的使用寿命。
相比之下，体内预应力筋被包裹在混凝土内部，一旦出现问题，检测和修复难度较大。
其次，体外预应力筋的布置更加灵活。
可以根据桥梁的受力特点和设计要求，灵活调整预应力筋的数量、位置和形状，从而更好地满足结构的受力需求。
这使得桥梁设计更加优化，提高了结构的承载能力和使用性能。
再者，体外预应力施工相对简便。
在施工过程中，不需要在混凝土内部预留管道，减少了施工工序，降低了施工难度和成本。
同时，也降低了由于管道压浆不密实等问题导致的预应力损失。
体外预应力混凝土桥梁在受力性能方面也表现出色。
通过合理布置预应力筋，可以有效地控制混凝土裂缝的开展，提高结构的抗裂性能。
在正常使用阶段，能够减小结构的挠度，增加桥梁的刚度，提高行车的舒适性和安全性。
在承载能力极限状态下，能够充分发挥材料的性能，提高结构的承载能力，保障桥梁的安全可靠。
然而，体外预应力混凝土桥梁也并非完美无缺。
其中一个较为突出的问题是体外预应力筋的防护要求较高。
由于暴露在外界环境中，容易受到温度变化、湿度、化学腐蚀等因素的影响，因此需要采取有效的防护措施，如采用高质量的防护涂层、设置防雨罩等。
另外，体外预应力筋与混凝土之间的协同工作性能相对较差。
在受力过程中，体外预应力筋与混凝土之间的变形协调不如体内预应力筋紧密，可能会导致预应力损失的增加。
为了减小这种影响，需要在设计和施工中采取相应的措施，如合理设置转向块、加强锚固区的构造等。

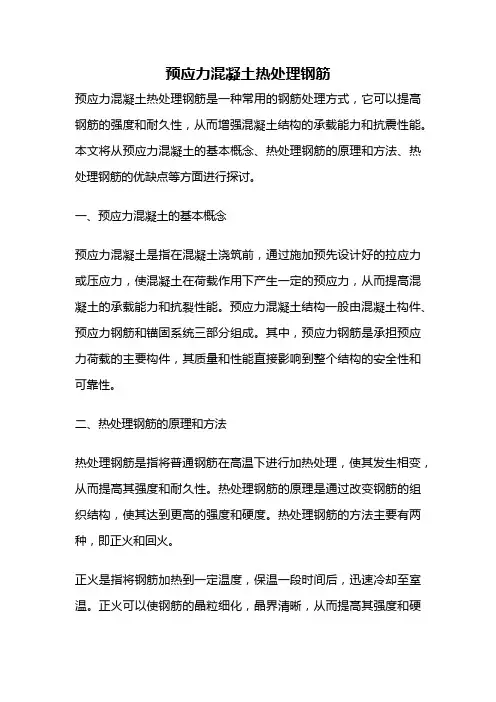

预应力混凝土热处理钢筋预应力混凝土热处理钢筋是一种常用的钢筋处理方式，它可以提高钢筋的强度和耐久性，从而增强混凝土结构的承载能力和抗震性能。
本文将从预应力混凝土的基本概念、热处理钢筋的原理和方法、热处理钢筋的优缺点等方面进行探讨。
一、预应力混凝土的基本概念预应力混凝土是指在混凝土浇筑前，通过施加预先设计好的拉应力或压应力，使混凝土在荷载作用下产生一定的预应力，从而提高混凝土的承载能力和抗裂性能。
预应力混凝土结构一般由混凝土构件、预应力钢筋和锚固系统三部分组成。
其中，预应力钢筋是承担预应力荷载的主要构件，其质量和性能直接影响到整个结构的安全性和可靠性。
二、热处理钢筋的原理和方法热处理钢筋是指将普通钢筋在高温下进行加热处理，使其发生相变，从而提高其强度和耐久性。
热处理钢筋的原理是通过改变钢筋的组织结构，使其达到更高的强度和硬度。
热处理钢筋的方法主要有两种，即正火和回火。
正火是指将钢筋加热到一定温度，保温一段时间后，迅速冷却至室温。
正火可以使钢筋的晶粒细化，晶界清晰，从而提高其强度和硬度。
回火是指将正火后的钢筋再次加热到一定温度，保温一段时间后，缓慢冷却至室温。
回火可以消除正火过程中产生的残余应力，从而提高钢筋的韧性和耐久性。
三、热处理钢筋的优缺点热处理钢筋具有以下优点：1.提高钢筋的强度和硬度，从而增强混凝土结构的承载能力和抗震性能；2.改善钢筋的耐久性，延长其使用寿命；3.提高钢筋的抗拉强度和抗弯强度，减小混凝土结构的变形和裂缝。
但是，热处理钢筋也存在一些缺点：1.热处理过程需要消耗大量的能源，造成能源浪费和环境污染；2.热处理过程容易产生残余应力，导致钢筋的韧性和耐久性下降；3.热处理过程需要严格控制温度和时间，否则容易导致钢筋的质量不稳定。
四、结论预应力混凝土热处理钢筋是一种有效的提高混凝土结构承载能力和抗震性能的方法。
热处理钢筋可以提高钢筋的强度和耐久性，但也存在一些缺点。
因此，在实际工程中，需要根据具体情况选择合适的钢筋处理方式，以确保混凝土结构的安全性和可靠性。
体外预应力工艺在现代建筑和桥梁工程中，体外预应力工艺作为一种先进且高效的技术，正发挥着日益重要的作用。
它不仅能够显著提高结构的承载能力和耐久性，还为工程设计和施工带来了更多的灵活性和创新性。
体外预应力，简单来说，就是将预应力筋布置在混凝土构件的外部，通过锚具和转向装置对构件施加预应力。
与传统的体内预应力技术相比，体外预应力具有许多独特的优点。
首先，体外预应力筋易于检查和更换。
在结构的使用过程中，如果发现预应力筋出现了损伤或性能下降，可以相对方便地进行检测和修复，甚至直接更换，从而有效地延长结构的使用寿命。
这对于一些重要的基础设施，如桥梁等，具有极其重要的意义。
其次，它能够更好地适应结构的变形。
当结构在荷载作用下产生变形时，体外预应力筋可以根据变形情况自由地调整其应力分布，从而更好地发挥其增强作用。
再者，体外预应力施工相对较为简便。
由于预应力筋布置在构件外部，施工过程中不需要在混凝土内部预留管道，减少了施工的复杂性和难度，同时也降低了施工成本。
体外预应力工艺的关键组成部分包括预应力筋、锚具、转向装置和防护系统。
预应力筋是体外预应力体系中的核心受力元件，通常采用高强度钢丝、钢绞线或预应力钢棒等材料。
这些材料具有高强度、低松弛等优良性能，能够承受较大的拉力并长期保持稳定的预应力水平。
锚具则用于将预应力筋固定在混凝土构件上，并传递预应力。
常见的锚具类型有夹片式锚具、支承式锚具和锥塞式锚具等。
锚具的性能直接关系到预应力的施加效果和结构的安全性，因此必须具备足够的锚固能力和可靠性。
转向装置用于改变预应力筋的方向，使预应力能够有效地作用于结构的不同部位。
转向装置的设计和施工需要充分考虑预应力筋的摩擦损失和局部应力集中等问题，以确保预应力的有效传递和结构的受力性能。
防护系统则用于保护体外预应力筋免受外界环境的侵蚀和损伤。
常见的防护措施包括涂覆防腐油脂、包裹护套以及设置密封装置等，以确保预应力筋在长期使用过程中保持良好的性能。
体外预应力加固法一、体外预应力加固法基本概念钢筋混凝土梁式桥通常包括简支梁(T型梁、少筋微弯板组合梁、π形梁及板梁等)、悬臂梁和连续梁等。
当其存在结构缺陷，尤其是承载力不足或需要提高荷载等级，即需要对桥梁主要受力结构进行加固时，可在梁体外部(梁底与梁两侧)设置钢筋或钢丝束，并施加预应力，以改善桥梁的受力状况，达到提高桥梁承载能力的目的。
体外预应力是针对体内预应力而言的，即把预应力筋布置在主体结构之外。
当体外预应力索应用于混凝土结构时就被称为体外预应力混凝土结构。
体外预应力技术用于桥梁加固称为体外预应力加固。
从力学特征上说，体外预应力索与周围结构主体在同一截面上的变形是不协调的。
体外预应力索加固结构的实质，是以粗钢筋、钢绞线或高强钢丝等钢材作为施力工具，对桥梁上部结构施加体外预应力，以预加力产生的反弯矩部分抵消外荷载产生的内力，从而达到改善旧桥使用性能并提高其极限承载能力的目的。
体外预应力加固法具有加固、卸荷、改变结构内力的三重效果，适用于中小跨径的梁式桥；对于较大跨径的桥梁，采用本方法加固时，宜同时配合其他加固方法进行综合加固，以达到较好的加固效果。
工程实践表明，用体外预应力索加固桥梁具有如下优点:（1）能够较大幅度地提高旧桥承载能力。
加固后所能达到的荷载等级与原桥设计标准及安全储备有关，一般情况下可将原桥承载力提高30%--40%。
（2）体外预应力索加固技术所需设备简单，人力投入少，施工工期短，经济效益明显。
（3）在加固过程中，可以实现不中断交通或短时限制交通。
（4）对原桥损伤较小，可以做到不影响桥下净空，且不增加路面高程。
常用的体外预应力加固技术包括体外预应力钢丝束加固法和下撑式预应力拉杆(粗钢筋)加固法。
（5）体外预应力加固法与梁底增焊（或粘贴）钢筋（或钢板）的加固方法相比，不需清凿混凝土保护层，且损伤梁体程度小，加固时不影响或少影响交通，能恢复或提高桥梁的荷载等级，经济效果较明显。
但对于梁体外的预应力筋和有关构件，应采取切实有效的防护措施，否则在温度、腐蚀等外界条件作用下，容易造成预应力筋断裂，从而使加固工作失败。
体外预应力一、概论体外预应力是后张预应力结构体系的重要分支之一。
国际预应力协会（FIP）于1996年将体外预应力定义为预应力索布置在混凝土截面之外的预应力。
体外预应力桥梁则是指将预应力筋布置在梁体混凝土截面外部，力筋束和混凝土之间的荷载传递四通过端部锚具和转向板进行的一种桥梁结构。
体外预应力加固法是应用预加应力原理，采用外加预应力的钢拉杆，在原有构件上施加一定的初始应力，对结构进行加固。
对于钢筋混凝土桥、预应力混凝土梁桥或板桥，采用对受拉区施以体外预应力进行加固，可以抵消部分自重应力，起到卸载、减小跨中挠度、减小裂缝宽度或闭合裂缝的作用，从而加大幅度地提高桥梁的承载能力。
体外预应力加固法可以在自重增加很少的情况下，大幅度改善和调整原结构的受力状况，同时对墩台及基础受力状况影响很少，且对桥梁运营影响较少，可在不限制通行的条件下进行施工，但加固后对原结构外观有一定影响。
该方法主要适用情况有：1、混凝土梁中预应力筋或普通钢筋严重锈蚀及其他病害造成结构承载力下降；2、需要提高桥梁的荷载等级；3、用于控制梁体裂缝及钢筋疲劳应力幅度；4、高应力状态尤其是大型结构的加固等情况。
一套完整的体外预应力体系应包括：1、体外预应力钢束、管道和灌浆材料；2、体外预应力钢束的锚固系统；3、体外预应力钢束的转向装置；4、体外预应力钢束的减振器；5、体外预应力钢束的防腐系统。
体外预应力索与结构的黏结关系1、体外预应力体系与结构离散黏结体外预应力体系仅在锚固区域和转向位置与结构有黏结关系。
预应力钢束采用普通光面钢绞线，与结构的黏结关系是通过在锚固位置与转向位置进行水泥灌浆建立的，一般使用单层钢管道或金属波纹管道，灌浆后形成一个整体。
锚具为常用锚具形式，不可更换。
早期的现代体外预应力结构大多采用这种形式。
2、体外预应力体系与结构无黏结这种方式包括两种类型，一种是在锚固区和转向区采用双层管道结构，将体外预应力钢束与结构隔离，体外预应力钢索体系采用普通光面钢绞线，水泥灌浆防腐，在锚固位置和转向位置处设置预埋钢管和HPDE管双重管道，以隔开体系与结构的黏结联系，可以做到拆卸整束后进行更换，目前这种方法应用最为普遍。
