时间继电器图形符号

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。

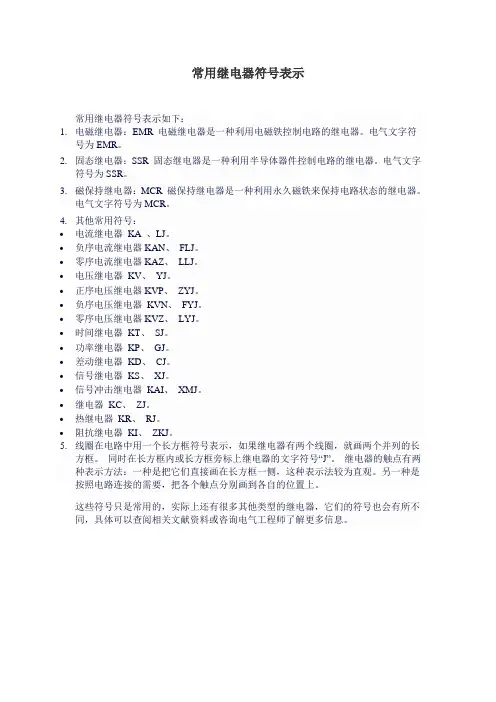

常用继电器符号表示
常用继电器符号表示如下：
1.电磁继电器：EMR 电磁继电器是一种利用电磁铁控制电路的继电器。

电气文字符
号为EMR。

2.固态继电器：SSR 固态继电器是一种利用半导体器件控制电路的继电器。

电气文字
符号为SSR。

3.磁保持继电器：MCR 磁保持继电器是一种利用永久磁铁来保持电路状态的继电器。

电气文字符号为MCR。

4.其他常用符号：
•电流继电器KA 、LJ。

•负序电流继电器KAN、FLJ。

•零序电流继电器KAZ、LLJ。

•电压继电器KV、YJ。

•正序电压继电器KVP、ZYJ。

•负序电压继电器KVN、FYJ。

•零序电压继电器KVZ、LYJ。

•时间继电器KT、SJ。

•功率继电器KP、GJ。

•差动继电器KD、CJ。

•信号继电器KS、XJ。

•信号冲击继电器KAI、XMJ。

•继电器KC、ZJ。

•热继电器KR、RJ。

•阻抗继电器KI、ZKJ。

5.线圈在电路中用一个长方框符号表示，如果继电器有两个线圈，就画两个并列的长
方框。

同时在长方框内或长方框旁标上继电器的文字符号“J”。

继电器的触点有两种表示方法：一种是把它们直接画在长方框一侧，这种表示法较为直观。

另一种是按照电路连接的需要，把各个触点分别画到各自的位置上。

这些符号只是常用的，实际上还有很多其他类型的继电器，它们的符号也会有所不同，具体可以查阅相关文献资料或咨询电气工程师了解更多信息。

时间继电器图形与文字符号
————————————————————————————————作者：————————————————————————————————日期：
时间继电器图形与文字符号
时间继电器的电气控制系统中是一个非常重要的元器件，一般为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是KT。

①时间继电器的线圈图形符号
通电延时：
断电延时：
②时间继电器的触点图形符号
时间继电器得触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

通电延时的各类触点图形符号
常开触点：
常闭触点：
断电延时的各种触点的图形符号。

常开触点：
常闭触点：。

正确识别时间继电器的图形符号时间继电器在电气控制系统中是一个非常重要的元器件。

一般分为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是KT一、时间继电器的线圈图形符号时间继电器分为通电延时动作和断电延时复位， 图1是通电延时线圈图形符号，图2是断电延时线圈图形符号。

1 通电延时二、时间继电器的触点图形符号 时间继电器的触点图形符号主要是触点的半圆符号的开口的指向， 遵循的原则是：半圆开口方向是触点延时动作的指向。

如图3，是通电延时的各种触点的图形符号。

如图4，是断电延时的各种触点的图形符号。

图2 断电延时/jpkc/2009jpkc/MechaCtrlTech/wlkc_6_02_4.html6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对 于稍复杂的情况就无能为力。

在极大多数的机电控制系统中，需要根据系统的各种状态或参 数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控 制的目的。

这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类 电器元件就称为继电器。

继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开 合状态的电器元件。

一般来说，继电器由承受机构、中间机构和执行机构三部分组成。

承受 机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整 定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控 制目的。

继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递 作用，其触点容量较小。

所以，通常接在控制电路中用于反映控制信号，而不能像接触器那 样直接接到有一定负荷的主回路中。

这也是继电器与接触器的根本区别。

工件上的时间符号
基本规格代号：
1：通电延时，无瞬时触头；
2：通电延时，有瞬时触头；
3：断电延时，无瞬时触头；
4：断电延时，有瞬时触头。

二、时间继电器的线圈图形符号
三、继电器的型号命名
一般国产继电器的型号命名由四部分组成：第一部分+第二部分+第三部分+第四部分。

继电器型号第一部分用字母表示继电器的主称类型。

jr，小功率继电器
jz，中功率继电器
jq，大功率继电器
jc，磁电式继电器
ju，或温度继电度
jt，特种继电器
jm，脉冲继电器
js，时间继电器
jag，干簧式继电器
继电器型号第二部分用字母表示继电器的形状特征。

w，微型
x，小型
c，超小型
继电器型号第三部分用数字表示产品序号。

用数字表示产品序号
继电器型号第四部分用字母表示防护特征。

f，封闭式
m，密封式。

时间继电器的符号为KT。

时间继电器分为通电延迟动作和断电延迟复位。

这些符号如下图所示。

时间继电器的触点图形符号主要是触点半圆符号的打开方向。

原理是：半圆打开的方向是接触延迟作用的方向。

对于通电延时型时间继电器，当线圈通电时，通电延时型触点在延时时间后起作用（常闭触点断开，常开触点闭合）。

线圈断电后，触点将立即恢复正常。

对于断电延时型时间继电器，当线圈通电时，断电延时型触点将立即起作用（常闭触点断开，常开触点闭合）。

线圈断电后，经过延时后触点将恢复正常。

扩展数据：时间继电器有多种类型，包括空气阻尼型，电磁型，电气型和电子型。

1.空气阻尼时间继电器也称为安全气囊时间继电器。

它会根据空气压缩产生的阻力而延迟。

它结构简单，价格低廉，延迟范围大（0.4〜180s），但精度低。

2，电磁式时间继电器的延时时间短（0.3〜1.6s），但结构比较简单。

通常用于断电延迟场合和直流电路。

3.电子时间继电器的原理类似于时钟。

内部电动机驱动减速齿轮旋转以获得时间延迟。

这种继电器延时精度高，延时范围大（0.4〜72h），但结构复杂，价格昂贵。

4.电子时间继电器，也称为电子时间继电器，使用延迟电路进行延迟。

这种继电器精度高，体积小。

一般国产继电器的型号命名由四部分组成：第一部分+第二部分+第三部分+第四部分。

第一部分用字母表示继电器的主称类型。

JR——小功率继电器JZ——中功率继电器JQ——大功率继电器JC——磁电式继电器JU——热继电器或温度继电度JT——特种继电器JM——脉冲继电器JS——时间继电器第二部分用字母表示继电器的形状特征。

W——微型X——小型C——超小型三部分用数字表示产品序号。

用数字表示产品序号第四部分用字母表示防护特征。

F——封闭式M——密封式。

时间继电器的图形符号识别时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器，当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开，但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降，经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合，从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间，延时时间的长短可以用螺钉调节空气室进气孔的大小来改变，吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

时间继电器的图形符号识别：一、时间继电器的线圈图形符号时间继电器分为通电延时和断电延时，图1是通电延时线圈图形符号，图2是断电延时线圈图形符号。

二、时间继电器的触点图形符号时间继电器得触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

如图3，是通电延时的各种触点的图形符号。

如图4，是断电延时的各种触点的图形符号。

时间继电器的使用场合：1、通电延时型，如A负载通电后使时间继电器得电，经过延时后，可接通B 负载，失电后复位；2、断电延时型，如A负载通电，再断电后，时间继电器失电，经过延时后，可接通B负载，失电后复位；3、自动翻转型，如当时间继电器得电后，A负载先通电B失电，经延时A失电B通电，这样A负载与B负载就可以轮流循环工作了。

时间继电器的选用：选用时间继电器，除了要注意电源的类型与电压的等级，还要注意以下几点：1、根绝控制系统的延时范围和精度选择时间继电器的类型和系列，在延时精度要求不高的场合，可选用价格低廉的空气阻尼式时间继电器，对精度要求高的场合，可选用电子式时间继电器；2、根据控制方式选择时间继电器的延时方式（通电延时或断电延时）。

同时，还必须考虑对瞬时动作触点的影响；3、根据控制电路的工作电压选择空气阻尼式时间继电器吸引线圈的电压或电子时间继电器的工作电压；4、在使用空气阻尼式时间继电器时，应保持延时机构的清洁，防止因进气孔堵塞而失去延时作用。

序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz105 厂用低压小母线WVBU一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

时间继电器的符号是KT。

时间继电器分为通电延时动作和断电延时复位，符号如下图所示。

时间继电器的触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

对于通电延时型时间继电器，当线圈通电时，通电延时型触点经延时时间后动作（常闭触点断开、常开触点闭合），线圈断电后，该触点马上恢复常态。

对于断电延时型时间继电器，当线圈通电时，断电延时型触点马上动作（常闭触点断开、常开触点闭合），线圈断电后，该触点需要经延时时间后才会恢复到常态。

时间继电器的种类很多，主要有空气阻尼式、电磁式、电动式和电子式。

1、空气阻尼式时间继电器又称为气囊式时间继电器，根据空气压缩产生的阻力来进行延时，其结构简单，价格便宜，延时范围大（0.4～180s），但延时精确度低。

2、电磁式时间继电器延时时间短（0.3～1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。

3、电动式时间继电器的原理与钟表类似，由内部电动机带动减速齿轮转动而获得延时的。

这种继电器延时精度高，延时范围宽（0.4～72h），但结构比较复杂，价格很贵。

4、电子式时间继电器又称为电子式时间继电器，利用延时电路来进行延时的。

这种继电器精度高，体积小。
