时间继电器图形符号

在自动控制系统中，有时需要继电器在接收到信号后不立即动作，而是在动作和输出控制信号之前延迟一段时间，以达到按时间控制的目的。

时间继电器可以实现此功能。

时间继电器可分为电磁型，空气阻尼型（气囊型），晶体管型，单片机控制型等。

空气阻尼时间继电器的延时是通过空气阻尼原理获得的/空气阻尼时间继电器由电磁机构，延时机构和接触系统组成。

有两种延迟模式：开机延迟和关机延迟。

下电延时型的结构和工作原理如下图所示：线圈1通电时，电枢3和推板5被铁芯2吸引，上微动开关4按下，从而使上部微动开关的触点迅速改变。

同时，与气室10中的橡胶膜9连接的活塞杆6也快速向下移动，从而驱动杆7的左端快速向上移动。

微动开关14的常开触点将立即闭合，而常闭触点将立即断开。

当线圈断电时，微动开关4将迅速复位，并且与气室10中的橡胶膜9相连的活塞杆6也将在弹簧8的作用下向上移动。

由于橡胶膜下的空气稀薄并形成负压，起到阻尼空气的作用。

因此，活塞杆只能缓慢向上移动。

移动速度取决于进气孔12的大小，并可以通过调节螺钉11进行调节。

经过一段时间的延迟后，活塞13可以移动到顶端，并通过控制杆7按下开关14以使活塞13常开触点打开，常闭触点延迟关闭。

时间继电器的图形符号和文本符号如下图所示。

根据延迟模式，可分为通电延迟型时间继电器和断电延迟型时间继电器。

对于通电延迟型时间继电器，当线圈通电时，延迟的动态闭合触点需要在闭合之前延迟一段时间，而延迟的动态断开触点需要在断开之前延迟一段时间。

当线圈断电时，延迟的动态闭合触点将快速断开，延迟的动态断开触点将快速闭合。

对于断电延迟型时间继电器，当线圈通电时，延迟的动态闭合触点迅速闭合，而延迟的动态断开触点迅速断开。

当线圈断电时，延迟的动态闭合触点需要延迟一段时间才能断开，而延迟的动态断开触点需要延迟一段时间才能再次闭合。

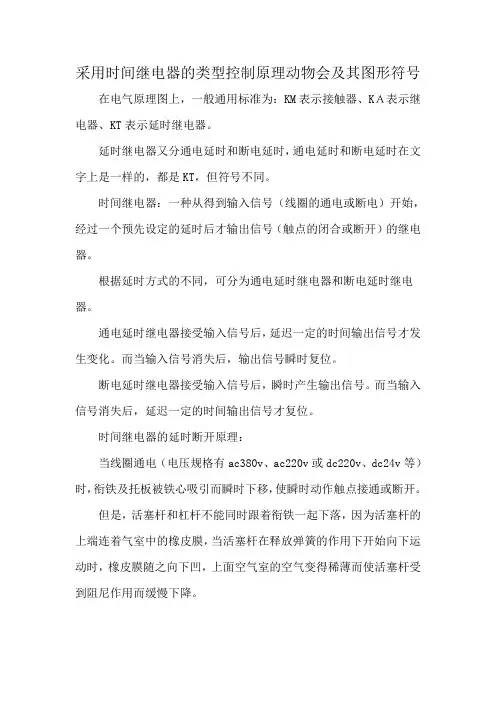

采用时间继电器的类型控制原理动物会及其图形符号在电气原理图上，一般通用标准为：KM表示接触器、KＡ表示继电器、KT表示延时继电器。

延时继电器又分通电延时和断电延时，通电延时和断电延时在文字上是一样的，都是KT，但符号不同。

时间继电器：一种从得到输入信号（线圈的通电或断电）开始，经过一个预先设定的延时后才输出信号（触点的闭合或断开）的继电器。

根据延时方式的不同，可分为通电延时继电器和断电延时继电器。

通电延时继电器接受输入信号后，延迟一定的时间输出信号才发生变化。

而当输入信号消失后，输出信号瞬时复位。

断电延时继电器接受输入信号后，瞬时产生输出信号。

而当输入信号消失后，延迟一定的时间输出信号才复位。

时间继电器的延时断开原理：
当线圈通电（电压规格有ac380v、ac220v或dc220v、dc24v等）时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。

但是，活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。

经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。

从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。

延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。

吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

空气经出气孔被迅速排出。

时间继电器图形与文字符号
————————————————————————————————作者：————————————————————————————————日期：
时间继电器图形与文字符号
时间继电器的电气控制系统中是一个非常重要的元器件，一般为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是KT。

①时间继电器的线圈图形符号
通电延时：
断电延时：
②时间继电器的触点图形符号
时间继电器得触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

通电延时的各类触点图形符号
常开触点：
常闭触点：
断电延时的各种触点的图形符号。

常开触点：
常闭触点：。

正确识别时间继电器的图形符号时间继电器在电气控制系统中是一个非常重要的元器件。

一般分为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是KT一、时间继电器的线圈图形符号时间继电器分为通电延时动作和断电延时复位， 图1是通电延时线圈图形符号，图2是断电延时线圈图形符号。

1 通电延时二、时间继电器的触点图形符号 时间继电器的触点图形符号主要是触点的半圆符号的开口的指向， 遵循的原则是：半圆开口方向是触点延时动作的指向。

如图3，是通电延时的各种触点的图形符号。

如图4，是断电延时的各种触点的图形符号。

图2 断电延时/jpkc/2009jpkc/MechaCtrlTech/wlkc_6_02_4.html6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对 于稍复杂的情况就无能为力。

在极大多数的机电控制系统中，需要根据系统的各种状态或参 数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控 制的目的。

这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类 电器元件就称为继电器。

继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开 合状态的电器元件。

一般来说，继电器由承受机构、中间机构和执行机构三部分组成。

承受 机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整 定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控 制目的。

继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递 作用，其触点容量较小。

所以，通常接在控制电路中用于反映控制信号，而不能像接触器那 样直接接到有一定负荷的主回路中。

这也是继电器与接触器的根本区别。

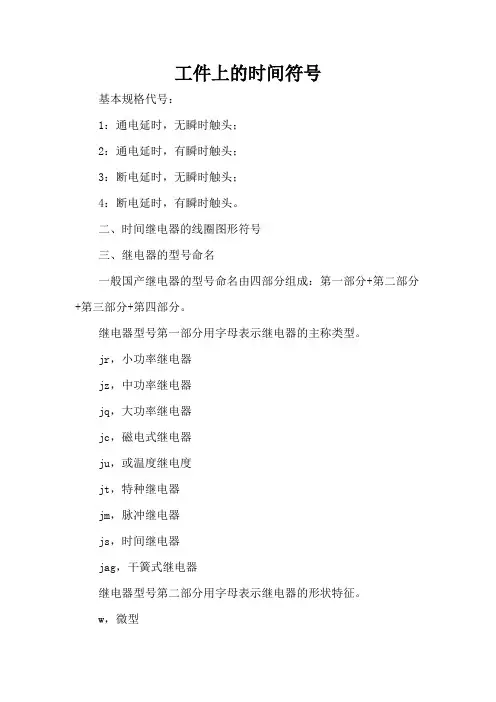

工件上的时间符号
基本规格代号：
1：通电延时，无瞬时触头；
2：通电延时，有瞬时触头；
3：断电延时，无瞬时触头；
4：断电延时，有瞬时触头。

二、时间继电器的线圈图形符号
三、继电器的型号命名
一般国产继电器的型号命名由四部分组成：第一部分+第二部分+第三部分+第四部分。

继电器型号第一部分用字母表示继电器的主称类型。

jr，小功率继电器
jz，中功率继电器
jq，大功率继电器
jc，磁电式继电器
ju，或温度继电度
jt，特种继电器
jm，脉冲继电器
js，时间继电器
jag，干簧式继电器
继电器型号第二部分用字母表示继电器的形状特征。

w，微型
x，小型
c，超小型
继电器型号第三部分用数字表示产品序号。

用数字表示产品序号
继电器型号第四部分用字母表示防护特征。

f，封闭式
m，密封式。

时间继电器的符号为KT。

时间继电器分为通电延迟动作和断电延迟复位。

这些符号如下图所示。

时间继电器的触点图形符号主要是触点半圆符号的打开方向。

原理是：半圆打开的方向是接触延迟作用的方向。

对于通电延时型时间继电器，当线圈通电时，通电延时型触点在延时时间后起作用（常闭触点断开，常开触点闭合）。

线圈断电后，触点将立即恢复正常。

对于断电延时型时间继电器，当线圈通电时，断电延时型触点将立即起作用（常闭触点断开，常开触点闭合）。

线圈断电后，经过延时后触点将恢复正常。

扩展数据：时间继电器有多种类型，包括空气阻尼型，电磁型，电气型和电子型。

1.空气阻尼时间继电器也称为安全气囊时间继电器。

它会根据空气压缩产生的阻力而延迟。

它结构简单，价格低廉，延迟范围大（0.4〜180s），但精度低。

2，电磁式时间继电器的延时时间短（0.3〜1.6s），但结构比较简单。

通常用于断电延迟场合和直流电路。

3.电子时间继电器的原理类似于时钟。

内部电动机驱动减速齿轮旋转以获得时间延迟。

这种继电器延时精度高，延时范围大（0.4〜72h），但结构复杂，价格昂贵。

4.电子时间继电器，也称为电子时间继电器，使用延迟电路进行延迟。

这种继电器精度高，体积小。

一般国产继电器的型号命名由四部分组成：第一部分+第二部分+第三部分+第四部分。

第一部分用字母表示继电器的主称类型。

JR——小功率继电器JZ——中功率继电器JQ——大功率继电器JC——磁电式继电器JU——热继电器或温度继电度JT——特种继电器JM——脉冲继电器JS——时间继电器第二部分用字母表示继电器的形状特征。

W——微型X——小型C——超小型三部分用数字表示产品序号。

用数字表示产品序号第四部分用字母表示防护特征。

F——封闭式M——密封式。

6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。

在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。

这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。

继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。

一般来说，继电器由承受机构、中间机构和执行机构三部分组成。

承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。

继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。

所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。

这也是继电器与接触器的根本区别。

继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。

电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。

下面介绍几种常用的继电器。

1. 中间继电器中间继电器是用来转换和传递控制信号的元件。

他的输入信号是线圈的通电断电信号，输出信号为触点的动作。

它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。

中间继电器的图形符号如图6.28所示，其文字符号用KA表示。

中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。

选用时要注意线圈的电压种类和规格应和控制电路相一致。

时间继电器的图形符号识别时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器，当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开，但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹，上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降，经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合，从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间，延时时间的长短可以用螺钉调节空气室进气孔的大小来改变，吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。

时间继电器的图形符号识别：一、时间继电器的线圈图形符号时间继电器分为通电延时和断电延时，图1是通电延时线圈图形符号，图2是断电延时线圈图形符号。

二、时间继电器的触点图形符号时间继电器得触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

如图3，是通电延时的各种触点的图形符号。

如图4，是断电延时的各种触点的图形符号。

时间继电器的使用场合：1、通电延时型，如A负载通电后使时间继电器得电，经过延时后，可接通B 负载，失电后复位；2、断电延时型，如A负载通电，再断电后，时间继电器失电，经过延时后，可接通B负载，失电后复位；3、自动翻转型，如当时间继电器得电后，A负载先通电B失电，经延时A失电B通电，这样A负载与B负载就可以轮流循环工作了。

时间继电器的选用：选用时间继电器，除了要注意电源的类型与电压的等级，还要注意以下几点：1、根绝控制系统的延时范围和精度选择时间继电器的类型和系列，在延时精度要求不高的场合，可选用价格低廉的空气阻尼式时间继电器，对精度要求高的场合，可选用电子式时间继电器；2、根据控制方式选择时间继电器的延时方式（通电延时或断电延时）。

同时，还必须考虑对瞬时动作触点的影响；3、根据控制电路的工作电压选择空气阻尼式时间继电器吸引线圈的电压或电子时间继电器的工作电压；4、在使用空气阻尼式时间继电器时，应保持延时机构的清洁，防止因进气孔堵塞而失去延时作用。

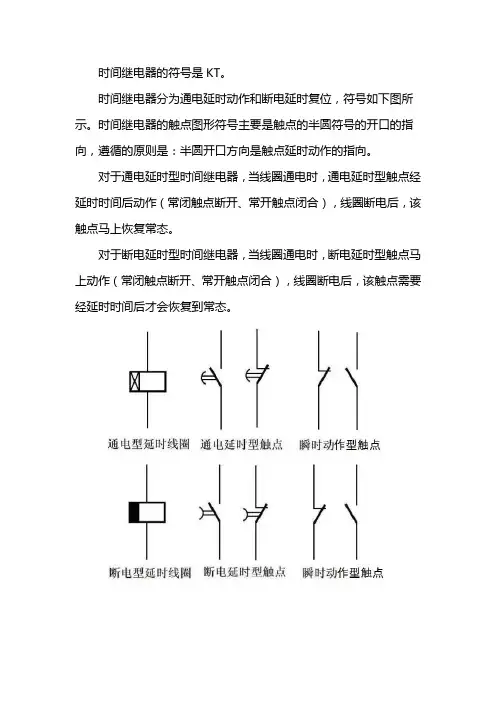

时间继电器的符号是KT。

时间继电器分为通电延时动作和断电延时复位，符号如下图所示。

时间继电器的触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

对于通电延时型时间继电器，当线圈通电时，通电延时型触点经延时时间后动作（常闭触点断开、常开触点闭合），线圈断电后，该触点马上恢复常态。

对于断电延时型时间继电器，当线圈通电时，断电延时型触点马上动作（常闭触点断开、常开触点闭合），线圈断电后，该触点需要经延时时间后才会恢复到常态。

时间继电器的种类很多，主要有空气阻尼式、电磁式、电动式和电子式。

1、空气阻尼式时间继电器又称为气囊式时间继电器，根据空气压缩产生的阻力来进行延时，其结构简单，价格便宜，延时范围大（0.4～180s），但延时精确度低。

2、电磁式时间继电器延时时间短（0.3～1.6s），但它结构比较简单，通常用在断电延时场合和直流电路中。

3、电动式时间继电器的原理与钟表类似，由内部电动机带动减速齿轮转动而获得延时的。

这种继电器延时精度高，延时范围宽（0.4～72h），但结构比较复杂，价格很贵。

4、电子式时间继电器又称为电子式时间继电器，利用延时电路来进行延时的。

这种继电器精度高，体积小。

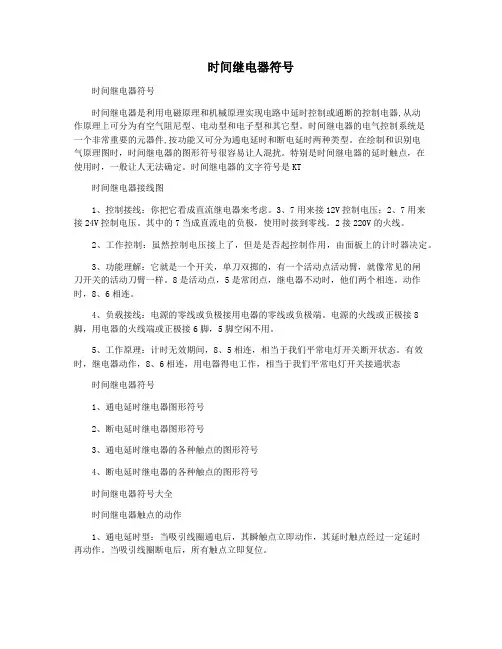

时间继电器符号时间继电器符号时间继电器是利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。

时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是KT时间继电器接线图1、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

3、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

4、负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

5、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态时间继电器符号1、通电延时继电器图形符号2、断电延时继电器图形符号3、通电延时继电器的各种触点的图形符号4、断电延时继电器的各种触点的图形符号时间继电器符号大全时间继电器触点的动作1、通电延时型：当吸引线圈通电后，其瞬触点立即动作，其延时触点经过一定延时再动作。

当吸引线圈断电后，所有触点立即复位。

2、断电延时型：当吸引线图通电后，所有触点立即动作。

当吸引线圈断电后，其瞬动触点立即复位；其延时触点经过一定延时再复位。

6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。

在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。

这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。

继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。

一般来说，继电器由承受机构、中间机构和执行机构三部分组成。

承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。

继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。

所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。

这也是继电器与接触器的根本区别。

继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。

电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。

下面介绍几种常用的继电器。

1. 中间继电器中间继电器是用来转换和传递控制信号的元件。

他的输入信号是线圈的通电断电信号，输出信号为触点的动作。

它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。

中间继电器的图形符号如图6.28所示，其文字符号用KA表示。

中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。

选用时要注意线圈的电压种类和规格应和控制电路相一致。

时间继电器图形符号
时间继电器用JS或KT表示。

旧电气图形符号，继电器用J表示,时间继电器用JS表示。

新电气图形符号，继电器(统称)用字母K表示，细分时用双字母表示。

其它继电器字母表示：
电压继电器用字母KV表示，电流继电器用字母KA表示，频率继电器用字母KF表示，压力继电器用字母KP表示，控制继电器用字母KC表示，信号继电器用字母KS表示，接地继电器用字母KE表示。

扩展资料：
一般国产继电器的型号命名由四部分组成：第一部分+第二部分+第三部分+第四部分。

第一部分用字母表示继电器的主称类型。

JR——小功率继电器
JZ——中功率继电器
JQ——大功率继电器
JC——磁电式继电器
JU——热继电器或温度继电度
JT——特种继电器
JM——脉冲继电器
JS——时间继电器
第二部分用字母表示继电器的形状特征。

W——微型
X——小型
C——超小型
第三部分用数字表示产品序号。

用数字表示产品序号
第四部分用字母表示防护特征。

F——封闭式
M——密封式。

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH 时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B 压力变换器BP 温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。

时间继电器符号时间继电器是利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。

时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是kt时间继电器接线图1、掌控接线：你把它看作直流继电器去考量。

3、7用以接12v掌控电压；2、7用以接24v掌控电压。

其中的7当做直流电的负极，采用时收到零线。

2接220v的火线。

2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

3、功能认知：它就是一个控制器，单刀双投掷的，存有一个活动点活动臂，就像是常用的闸刀开关的活动刀臂一样。

8就是活动点，5就是常闭点，继电器一动时，他们两个相连。

动作时，8、6相连。

4、负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

5、工作原理：计时违宪期间，8、5相连，相等于我们平时电灯控制器断裂状态。

有效率时，继电器动作，8、6相连，用电器得电工作，相等于我们平时电灯控制器拨打状态1、通电延时继电器图形符号2、断电延时继电器图形符号3、通电延时继电器的各种触点的图形符号4、断电延时继电器的各种触点的图形符号时间继电器符号大全时间继电器触点的动作1、通电延时型：当吸引线圈通电后，其瞬触点立即动作，其延时触点经过一定延时再动作。

当吸引线圈断电后，所有触点立即复位。

2、断电延时型：当迎合线图通电后，所有触点立即动作。

当迎合线圈断电后，其瞬动触点立即登位；其延时触点经过一定延时再登位。
