正确识别时间继电器的图形符号

在自动控制系统中，有时需要继电器在接收到信号后不立即动作，而是在动作和输出控制信号之前延迟一段时间，以达到按时间控制的目的。

时间继电器可以实现此功能。

时间继电器可分为电磁型，空气阻尼型（气囊型），晶体管型，单片机控制型等。

空气阻尼时间继电器的延时是通过空气阻尼原理获得的/空气阻尼时间继电器由电磁机构，延时机构和接触系统组成。

有两种延迟模式：开机延迟和关机延迟。

下电延时型的结构和工作原理如下图所示：线圈1通电时，电枢3和推板5被铁芯2吸引，上微动开关4按下，从而使上部微动开关的触点迅速改变。

同时，与气室10中的橡胶膜9连接的活塞杆6也快速向下移动，从而驱动杆7的左端快速向上移动。

微动开关14的常开触点将立即闭合，而常闭触点将立即断开。

当线圈断电时，微动开关4将迅速复位，并且与气室10中的橡胶膜9相连的活塞杆6也将在弹簧8的作用下向上移动。

由于橡胶膜下的空气稀薄并形成负压，起到阻尼空气的作用。

因此，活塞杆只能缓慢向上移动。

移动速度取决于进气孔12的大小，并可以通过调节螺钉11进行调节。

经过一段时间的延迟后，活塞13可以移动到顶端，并通过控制杆7按下开关14以使活塞13常开触点打开，常闭触点延迟关闭。

时间继电器的图形符号和文本符号如下图所示。

根据延迟模式，可分为通电延迟型时间继电器和断电延迟型时间继电器。

对于通电延迟型时间继电器，当线圈通电时，延迟的动态闭合触点需要在闭合之前延迟一段时间，而延迟的动态断开触点需要在断开之前延迟一段时间。

当线圈断电时，延迟的动态闭合触点将快速断开，延迟的动态断开触点将快速闭合。

对于断电延迟型时间继电器，当线圈通电时，延迟的动态闭合触点迅速闭合，而延迟的动态断开触点迅速断开。

当线圈断电时，延迟的动态闭合触点需要延迟一段时间才能断开，而延迟的动态断开触点需要延迟一段时间才能再次闭合。

6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。

在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。

这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。

继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。

一般来说，继电器由承受机构、中间机构和执行机构三部分组成。

承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。

继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。

所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。

这也是继电器与接触器的根本区别。

继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。

电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。

下面介绍几种常用的继电器。

1. 中间继电器中间继电器是用来转换和传递控制信号的元件。

他的输入信号是线圈的通电断电信号，输出信号为触点的动作。

它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。

中间继电器的图形符号如图6.28所示，其文字符号用KA表示。

中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。

选用时要注意线圈的电压种类和规格应和控制电路相一致。

时间继电器图形与文字符号
————————————————————————————————作者：————————————————————————————————日期：

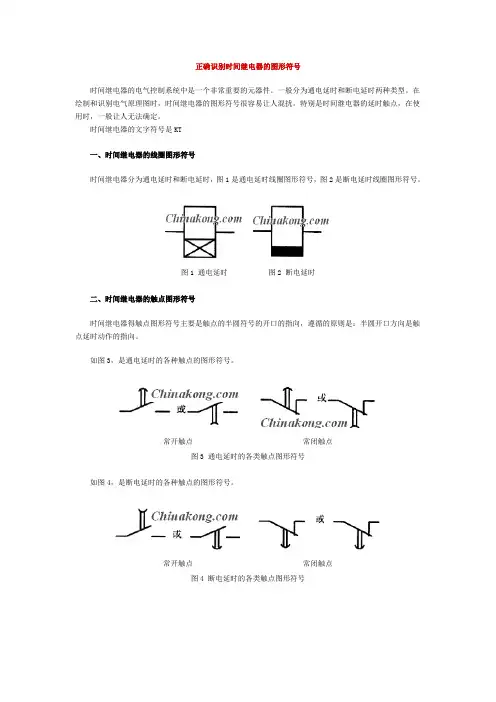

时间继电器图形与文字符号
时间继电器的电气控制系统中是一个非常重要的元器件，一般为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是KT。

①时间继电器的线圈图形符号
通电延时：
断电延时：
②时间继电器的触点图形符号
时间继电器得触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。

通电延时的各类触点图形符号
常开触点：
常闭触点：
断电延时的各种触点的图形符号。

常开触点：
常闭触点：。

时间继电器的符号为KT。

时间继电器分为通电延迟动作和断电延迟复位。

这些符号如下图所示。

时间继电器的触点图形符号主要是触点半圆符号的打开方向。

原理是：半圆打开的方向是接触延迟作用的方向。

对于通电延时型时间继电器，当线圈通电时，通电延时型触点在延时时间后起作用（常闭触点断开，常开触点闭合）。

线圈断电后，触点将立即恢复正常。

对于断电延时型时间继电器，当线圈通电时，断电延时型触点将立即起作用（常闭触点断开，常开触点闭合）。

线圈断电后，经过延时后触点将恢复正常。

扩展数据：时间继电器有多种类型，包括空气阻尼型，电磁型，电气型和电子型。

1.空气阻尼时间继电器也称为安全气囊时间继电器。

它会根据空气压缩产生的阻力而延迟。

它结构简单，价格低廉，延迟范围大（0.4〜180s），但精度低。

2，电磁式时间继电器的延时时间短（0.3〜1.6s），但结构比较简单。

通常用于断电延迟场合和直流电路。

3.电子时间继电器的原理类似于时钟。

内部电动机驱动减速齿轮旋转以获得时间延迟。

这种继电器延时精度高，延时范围大（0.4〜72h），但结构复杂，价格昂贵。

4.电子时间继电器，也称为电子时间继电器，使用延迟电路进行延迟。

这种继电器精度高，体积小。

一般国产继电器的型号命名由四部分组成：第一部分+第二部分+第三部分+第四部分。

第一部分用字母表示继电器的主称类型。

JR——小功率继电器JZ——中功率继电器JQ——大功率继电器JC——磁电式继电器JU——热继电器或温度继电度JT——特种继电器JM——脉冲继电器JS——时间继电器第二部分用字母表示继电器的形状特征。

W——微型X——小型C——超小型三部分用数字表示产品序号。

用数字表示产品序号第四部分用字母表示防护特征。

F——封闭式M——密封式。

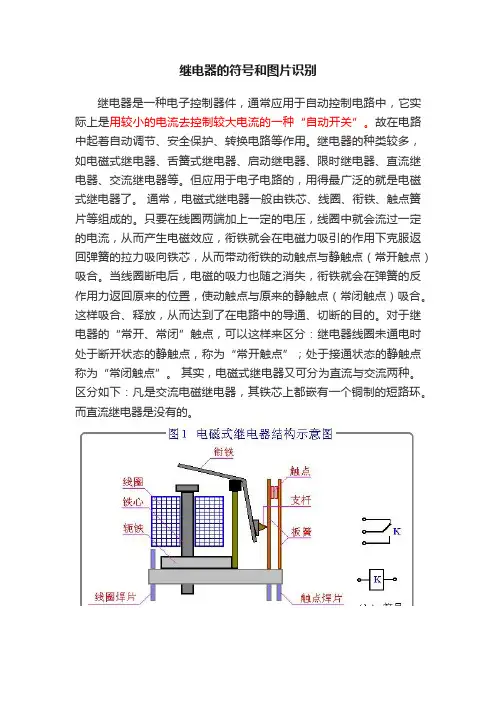

继电器的符号和图片识别继电器是一种电子控制器件，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

继电器的种类较多，如电磁式继电器、舌簧式继电器、启动继电器、限时继电器、直流继电器、交流继电器等。

但应用于电子电路的，用得最广泛的就是电磁式继电器了。

通常，电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

其实，电磁式继电器又可分为直流与交流两种。

区分如下：凡是交流电磁继电器，其铁芯上都嵌有一个铜制的短路环。

而直流继电器是没有的。

二、继电器技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

4、释放电流是指继电器产生释放动作的最大电流。

当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。

这时的电流远远小于吸合电流。

5、触点切换电压和电流是指继电器允许加载的电压和电流。

它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

时间继电器分类与图形文字符号
————————————————————————————————作者：————————————————————————————————日期：
时间继电器分类与图形文字符号
从得到输入信号(线圈的通电或断电)开始，经过一定的延时后才输出信号(触头的闭合或断开)的继电器，称为时间继电器。

时间继电器的延时方式有两种：
通电延时：接受输入信号后延迟一定的时间，输出信号才发生变化。

当输入信号消失后，输出瞬时复原。

断电延时：接受输入信号时，瞬时产生相应的输出信号。

当输入信号消失后，延迟一定的时间，输出才复原。

时间继电器的种类：电磁式、空气阻尼式、半导体式等。

图1 时间继电器图形及符号。

序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz105 厂用低压小母线WVBU一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

时间继电器符号时间继电器符号时间继电器是利用电磁原理和机械原理实现电路中延时控制或通断的控制电器,从动作原理上可分为有空气阻尼型、电动型和电子型和其它型。

时间继电器的电气控制系统是一个非常重要的元器件,按功能又可分为通电延时和断电延时两种类型。

在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。

特别是时间继电器的延时触点，在使用时，一般让人无法确定。

时间继电器的文字符号是KT时间继电器接线图1、控制接线：你把它看成直流继电器来考虑。

3、7用来接12V控制电压；2、7用来接24V控制电压。

其中的7当成直流电的负极，使用时接到零线。

2接220V的火线。

2、工作控制：虽然控制电压接上了，但是是否起控制作用，由面板上的计时器决定。

3、功能理解：它就是一个开关，单刀双掷的，有一个活动点活动臂，就像常见的闸刀开关的活动刀臂一样。

8是活动点，5是常闭点，继电器不动时，他们两个相连。

动作时，8、6相连。

4、负载接线：电源的零线或负极接用电器的零线或负极端。

电源的火线或正极接8脚，用电器的火线端或正极接6脚，5脚空闲不用。

5、工作原理：计时无效期间，8、5相连，相当于我们平常电灯开关断开状态。

有效时，继电器动作，8、6相连，用电器得电工作，相当于我们平常电灯开关接通状态时间继电器符号1、通电延时继电器图形符号2、断电延时继电器图形符号3、通电延时继电器的各种触点的图形符号4、断电延时继电器的各种触点的图形符号时间继电器符号大全时间继电器触点的动作1、通电延时型：当吸引线圈通电后，其瞬触点立即动作，其延时触点经过一定延时再动作。

当吸引线圈断电后，所有触点立即复位。

2、断电延时型：当吸引线图通电后，所有触点立即动作。

当吸引线圈断电后，其瞬动触点立即复位；其延时触点经过一定延时再复位。

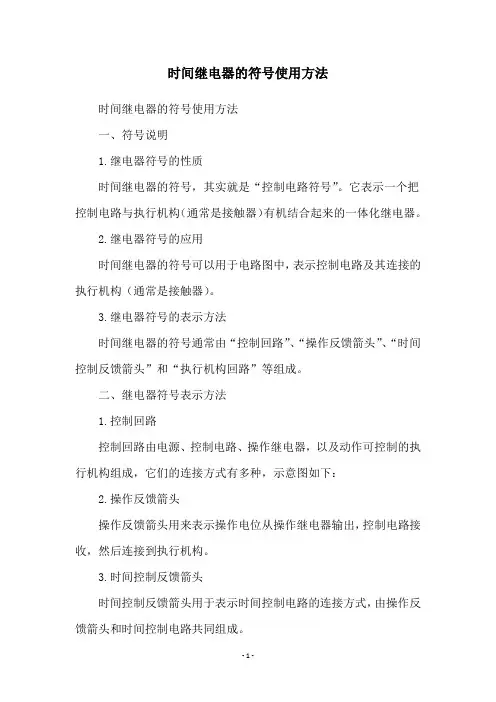

时间继电器的符号使用方法
时间继电器的符号使用方法
一、符号说明
1.继电器符号的性质
时间继电器的符号，其实就是“控制电路符号”。

它表示一个把控制电路与执行机构（通常是接触器）有机结合起来的一体化继电器。

2.继电器符号的应用
时间继电器的符号可以用于电路图中，表示控制电路及其连接的执行机构（通常是接触器）。

3.继电器符号的表示方法
时间继电器的符号通常由“控制回路”、“操作反馈箭头”、“时间控制反馈箭头”和“执行机构回路”等组成。

二、继电器符号表示方法
1.控制回路
控制回路由电源、控制电路、操作继电器，以及动作可控制的执行机构组成，它们的连接方式有多种，示意图如下：
2.操作反馈箭头
操作反馈箭头用来表示操作电位从操作继电器输出，控制电路接收，然后连接到执行机构。

3.时间控制反馈箭头
时间控制反馈箭头用于表示时间控制电路的连接方式，由操作反馈箭头和时间控制电路共同组成。

4.执行机构回路
执行机构回路是继电器符号中最重要的组成部分，它代表一个把操作继电器和控制电路有机结合的实体，通常是接触器。

以上就是时间继电器的符号使用方法，通过这些符号的应用可以更加清晰地表达时间继电器的结构和功能。

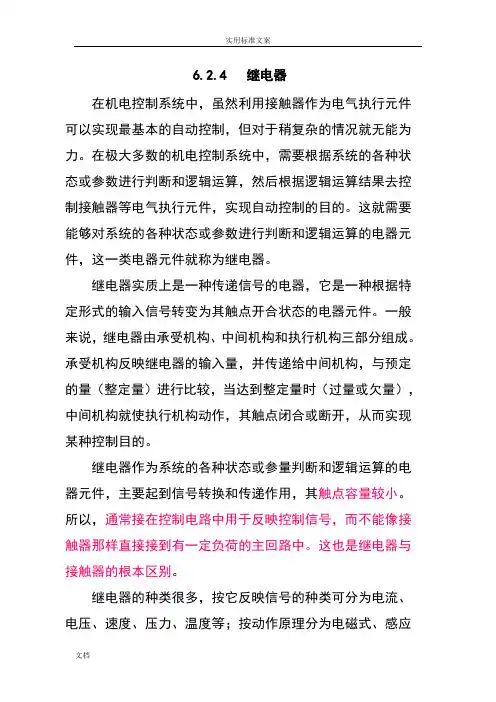

6.2.4 继电器在机电控制系统中，虽然利用接触器作为电气执行元件可以实现最基本的自动控制，但对于稍复杂的情况就无能为力。

在极大多数的机电控制系统中，需要根据系统的各种状态或参数进行判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电气执行元件，实现自动控制的目的。

这就需要能够对系统的各种状态或参数进行判断和逻辑运算的电器元件，这一类电器元件就称为继电器。

继电器实质上是一种传递信号的电器，它是一种根据特定形式的输入信号转变为其触点开合状态的电器元件。

一般来说，继电器由承受机构、中间机构和执行机构三部分组成。

承受机构反映继电器的输入量，并传递给中间机构，与预定的量（整定量）进行比较，当达到整定量时（过量或欠量），中间机构就使执行机构动作，其触点闭合或断开，从而实现某种控制目的。

继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作用，其触点容量较小。

所以，通常接在控制电路中用于反映控制信号，而不能像接触器那样直接接到有一定负荷的主回路中。

这也是继电器与接触器的根本区别。

继电器的种类很多，按它反映信号的种类可分为电流、电压、速度、压力、温度等；按动作原理分为电磁式、感应式、电动式和电子式；按动作时间分为瞬时动作和延时动作。

电磁式继电器有直流和交流之分，它们的重要结构和工作原理与接触器基本相同，它们各自又可分为电流、电压、中间、时间继电器等。

下面介绍几种常用的继电器。

1. 中间继电器中间继电器是用来转换和传递控制信号的元件。

他的输入信号是线圈的通电断电信号，输出信号为触点的动作。

它本质上是电压继电器，但还具有触头多（多至六对或更多）、触头能承受的电流较大（额定电流5A～10A）、动作灵敏（动作时间小于0.05s）等特点。

中间继电器的图形符号如图6.28所示，其文字符号用KA表示。

中间继电器的主要技术参数有额定电压、额定电流、触点对数以及线圈电压种类和规格等。

选用时要注意线圈的电压种类和规格应和控制电路相一致。
