下载文档原格式

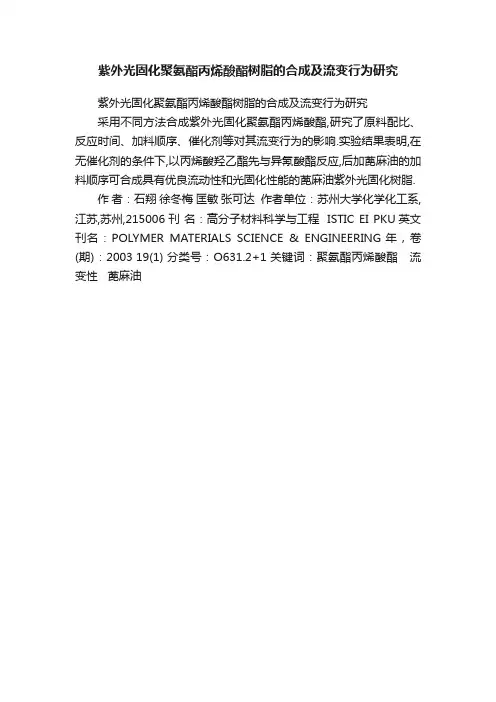

紫外光固化聚氨酯丙烯酸酯树脂的合成及流变行为研究
紫外光固化聚氨酯丙烯酸酯树脂的合成及流变行为研究
采用不同方法合成紫外光固化聚氨酯丙烯酸酯,研究了原料配比、反应时间、加料顺序、催化剂等对其流变行为的影响.实验结果表明,在无催化剂的条件下,以丙烯酸羟乙酯先与异氰酸酯反应,后加蓖麻油的加料顺序可合成具有优良流动性和光固化性能的蓖麻油紫外光固化树脂.
作者：石翔徐冬梅匡敏张可达作者单位：苏州大学化学化工系,江苏,苏州,215006 刊名：高分子材料科学与工程 ISTIC EI PKU英文刊名：POLYMER MATERIALS SCIENCE & ENGINEERING 年，卷(期)：2003 19(1) 分类号：O631.2+1 关键词：聚氨酯丙烯酸酯流变性蓖麻油。
紫外光固化环氧丙烯酸酯树脂
紫外光固化环氧丙烯酸酯树脂是一种新型的环保型树脂，具有很好的固化性能和耐化学腐蚀性能，因此在许多领域得到广泛应用。
紫外光固化环氧丙烯酸酯树脂具有快速固化的特点。
在紫外光照射下，该树脂能够迅速固化，形成坚硬的涂层，不需要等待很长时间。
这种特性使得紫外光固化环氧丙烯酸酯树脂成为一种非常方便的涂层材料，可以大大提高生产效率。
紫外光固化环氧丙烯酸酯树脂还具有优异的耐化学腐蚀性能。
由于其分子结构中含有环氧基团和丙烯酸酯基团，这种树脂能够与许多化学物质发生反应，形成具有很强附着力的涂层。
这种涂层能够有效地抵抗酸、碱等化学物质的侵蚀，保护基材不受损害。
紫外光固化环氧丙烯酸酯树脂还具有良好的机械性能。
它具有很高的硬度和强度，能够承受较大的外力，不易发生变形或破裂。
这种特性使得紫外光固化环氧丙烯酸酯树脂成为一种优秀的结构性材料，可以用于制造各种机械零件、模具等。
紫外光固化环氧丙烯酸酯树脂还具有良好的透明性。
它可以制成透明的涂层或板材，用于制造各种透明产品，如光学器件、显示器件等。
这种特性使得紫外光固化环氧丙烯酸酯树脂在光电子领域得到广泛应用。
紫外光固化环氧丙烯酸酯树脂是一种非常优秀的树脂材料，具有快速固化、耐化学腐蚀、良好的机械性能和透明性等特点，广泛应用于涂料、结构材料、光学器件等领域。
随着科技的不断发展，相信它的应用范围还将不断拓展。

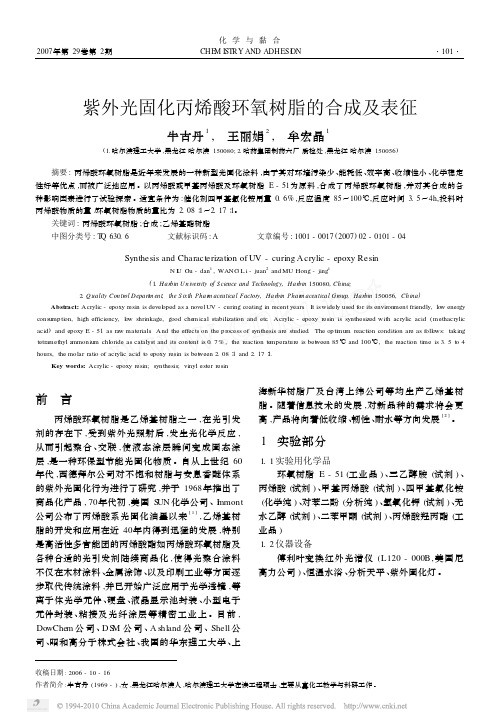

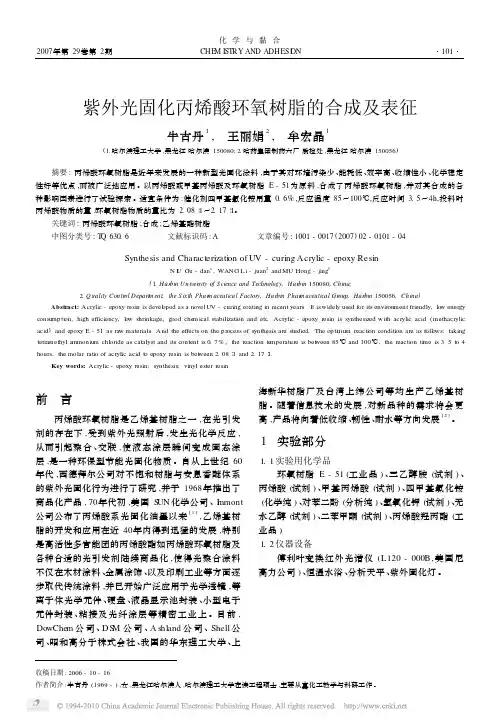

收稿日期:2006-10-16作者简介:牛古丹(1969-),女,黑龙江哈尔滨人,哈尔滨理工大学在读工程硕士,主要从事化工教学与科研工作。
紫外光固化丙烯酸环氧树脂的合成及表征牛古丹1, 王丽娟2, 牟宏晶1(1.哈尔滨理工大学,黑龙江哈尔滨150080;2.哈药集团制药六厂质检处,黑龙江哈尔滨150056)摘要:丙烯酸环氧树脂是近年来发展的一种新型光固化涂料,由于其对环境污染少、能耗低、效率高、收缩性小、化学稳定性好等优点,而被广泛地应用。
以丙烯酸或甲基丙烯酸及环氧树脂E -51为原料,合成了丙烯酸环氧树脂,并对其合成的各种影响因素进行了试验探索。
适宜条件为:催化剂四甲基氯化铵用量0.6%,反应温度85～100℃,反应时间3.5～4h,投料时丙烯酸物质的量/环氧树脂物质的量比为2.08∶1～2.17∶1。
关键词:丙烯酸环氧树脂;合成;乙烯基酯树脂中图分类号:T Q 630.6 文献标识码:A 文章编号:1001-0017(2007)02-0101-04Synthesis and Characterizati on of UV -curing Acrylic -epoxy ResinN I U Gu -dan 1,WANG L i -juan 2and MU Hong -jing 1(1.Harbin U niversity of Science and Technology,Harbin 150080,China;2.Q uality Control D epart m ent,the S ixth Phar m aceutical Factory,Harbin Phar m aceutical Group,Harbin 150056,China )Abstract:Acrylic -epoxy resin is devel oped as a novelUV -curing coating in recent years .It iswidely used f or its envir onment friendly,l ow energy consump ti on,high efficiency,l ow shrinkage,good che m ical stabilizati on and etc .Acrylic -epoxy resin is synthesized with acrylic acid (methacrylic acid )and epoxy E -51as ra w materials .And the effects on the p r ocess of synthesis are studied .The op ti m um reacti on conditi on are as foll ows:taking tetramethyl a mmonium chl oride as catalyst and its content is 0.7%,the reacti on te mperature is bet w een 85℃and 100℃,the reacti on ti m e is 3.5t o 4hours,the molar rati o of acrylic acid t o epoxy resin is bet w een 2.08∶1and 2.17∶1.Key words:Acrylic -epoxy resin;synthesis;vinyl ester resin前 言丙烯酸环氧树脂是乙烯基树脂之一,在光引发剂的存在下,受到紫外光照射后,发生光化学反应,从而引起聚合、交联,使液态涂层瞬间变成固态涂层,是一种环保型节能光固化物质。
第１６期 收稿日期：２０２０－０６－０２作者简介：李 垒（１９９５—），湖南长沙人，硕士研究生，研究方向为环氧丙烯酸酯的合成和改性；通信作者：杨明君（１９７６—），博士后，教授，研究方向高分子材料理论及应用。
紫外光固化有机硅改性环氧丙烯酸酯树脂的制备及性能李 垒，杨明君（西南石油大学新能源与材料学院，四川成都 ６１０５００）摘要：通过双酚Ｆ环氧树脂（ＥＰ）和丙烯酸的开环反应合成双酚Ｆ环氧丙烯酸酯树脂（ＢＰＦＥＡ），然后以苯基三乙氧基硅烷（ＰＴＥＳ）为改性剂接枝改性双酚Ｆ环氧丙烯酸酯树脂，系统研究不同改性比例下有机硅改性环氧丙烯酸酯树脂（ＰＴＥＳ－ＢＰＦＥＡ）的力学强度、柔韧性、耐热性等性能的影响。
在１０％的改性比例下有机硅改性树脂的综合性能最好，树脂的断裂伸长率达到１７．２％、柔韧性为１ｍｍ、铅笔硬度为６Ｈ，且树脂的吸水率较低，树脂的耐热性和耐碱性都得到增强。
关键词：紫外光固化；有机硅；双酚Ｆ环氧树脂；环氧丙烯酸酯中图分类号：ＴＱ３２３ 文献标识码：Ａ 文章编号：１００８－０２１Ｘ（２０２０）１６－００４５－０４ＰｒｅｐａｒａｔｉｏｎａｎｄＰｒｏｐｅｒｔｉｅｓｏｆＵＶ－ｃｕｒａｂｌｅＳｉｌｉｃｏｎｅ－ＭｏｄｉｆｉｅｄＥｐｏｘｙＡｃｒｙｌａｔｅＲｅｓｉｎＬｉＬｅｉ，ＹａｎｇＭｉｎｇｊｕｎ（ＳｏｕｔｈｗｅｓｔＰｅｔｒｏｌｅｕｍＵｎｉｖｅｒｓｉｔｙ，ＳｃｈｏｏｌｏｆＮｅｗＥｎｅｒｇｙａｎｄＭａｔｅｒｉａｌｓ，Ｃｈｅｎｇｄｕ ６１０５００，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＢｉｓｐｈｅｎｏｌＦｅｐｏｘｙａｃｒｙｌａｔｅｒｅｓｉｎ（ＢＰＦＥＡ）ｗａｓｓｙｎｔｈｅｓｉｚｅｄｔｈｒｏｕｇｈｔｈｅｒｉｎｇ－ｏｐｅｎｉｎｇｒｅａｃｔｉｏｎｏｆｂｉｓｐｈｅｎｏｌＦｅｐｏｘｙｒｅｓｉｎ（ＥＰ）ａｎｄａｃｒｙｌｉｃａｃｉｄ．Ｕｓｉｎｇｐｈｅｎｙｌｔｒｉｅｔｈｏｘｙｓｉｌａｎｅ（ＰＴＥＳ）ａｓａｍｏｄｉｆｉｅｒ，ｂｉｓｐｈｅｎｏｌＦｅｐｏｘｙａｃｒｙｌａｔｅｒｅｓｉｎｗａｓｇｒａｆｔｅｄ，ｓｙｓｔｅｍａｔｉｃａｌｌｙｓｔｕｄｉｅｄｔｈｅｅｆｆｅｃｔｏｆｔｈｅｍｅｃｈａｎｉｃａｌｓｔｒｅｎｇｔｈ，ｆｌｅｘｉｂｉｌｉｔｙａｎｄｈｅａｔｒｅｓｉｓｔａｎｃｅｏｆｓｉｌｉｃｏｎｅｍｏｄｉｆｉｅｄｒｅｓｉｎ（ＰＴＥＳ－ＢＰＦＥＡ）ｕｎｄｅｒｄｉｆｆｅｒｅｎｔｍｏｄｉｆｉｃａｔｉｏｎｒａｔｉｏｓ．Ｔｈｅｓｉｌｉｃｏｎｅｍｏｄｉｆｉｅｄｒｅｓｉｎｈａｓｔｈｅｂｅｓｔｏｖｅｒａｌｌｐｅｒｆｏｒｍａｎｃｅａｔａｍｏｄｉｆｉｃａｔｉｏｎｒａｔｉｏｏｆ１０％．Ｔｈｅｅｌｏｎｇａｔｉｏｎａｔｂｒｅａｋ，ｔｈｅｆｌｅｘｉｂｉｌｉｔｙａｎｄｔｈｅｐｅｎｃｉｌｈａｒｄｎｅｓｓｏｆｒｅｓｉｎｉｓ１７．２％，１ｍｍ，ａｎｄ６Ｈ，ｒｅｓｐｅｃｔｉｖｅｌｙ．Ａｎｄｔｈｅｗａｔｅｒａｂｓｏｒｐｔｉｏｎｒａｔｅｏｆｔｈｅｒｅｓｉｎｉｓｌｏｗｅｓｔ．Ｂｏｔｈｈｅａｔｒｅｓｉｓｔａｎｃｅａｎｄａｌｋａｌｉｒｅｓｉｓｔａｎｃｅｏｆｔｈｅｒｅｓｉｎａｒｅｅｎｈａｎｃｅｄ．Ｋｅｙｗｏｒｄｓ：：ＵＶｃｕｒｉｎｇ；ｓｉｌｉｃｏｎｅ；ｂｉｓｐｈｅｎｏｌＦｅｐｏｘｙｒｅｓｉｎ；ｅｐｏｘｙａｃｒｙｌａｔｅ 紫外光固化涂料相对于传统的热固化涂料，紫外光固化涂料结合紫外固化技术在快速固化成膜、提高综合性能、经济环保等方面有着独特的优势［１－２］。

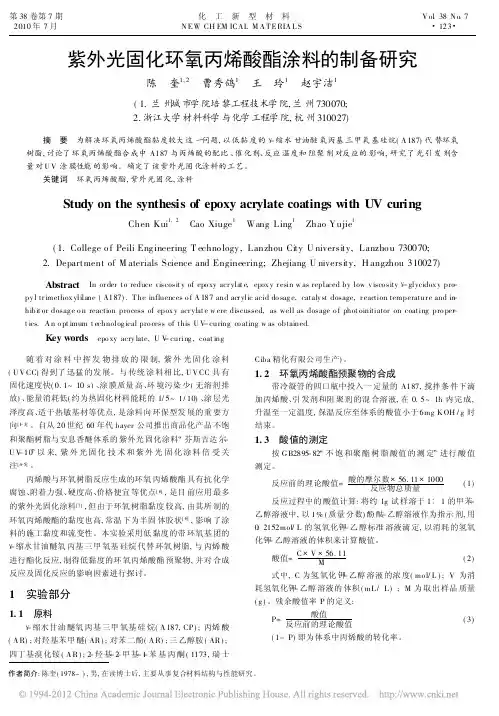

第38卷第7期2010年7月化 工 新 型 材 料N EW CH EM ICAL M A T ERIA L S V ol 138N o 17#123#作者简介:陈奎(1978-),男,在读博士后,主要从事复合材料结构与性能研究。
紫外光固化环氧丙烯酸酯涂料的制备研究陈 奎1,2 曹秀鸽1 王 玲1 赵宇洁1(1.兰州城市学院培黎工程技术学院,兰州730070;2.浙江大学材料科学与化学工程学院,杭州310027)摘 要 为解决环氧丙烯酸酯黏度较大这一问题,以低黏度的C -缩水甘油醚氧丙基三甲氧基硅烷(A 187)代替环氧树脂,讨论了环氧丙烯酸酯合成中A187与丙烯酸的配比、催化剂、反应温度和阻聚剂对反应的影响,研究了光引发剂含量对U V 涂膜性能的影响。
确定了该紫外光固化涂料的工艺。
关键词 环氧丙烯酸酯,紫外光固化,涂料Study on the synthesis of epoxy acrylate coatings with UV curingChen Kui 1,2 Cao Xiuge 1 Wang Ling 1 Zhao Yujie 1(1.College o f Peili Eng ineering T echno logy ,Lanzhou City U niversity,Lanzho u 730070;2.Department of M aterials Science and Engineering;Zhejiang U niversity,H angzhou 310027)Abstract In or der to reduce viscosit y of epo xy acr ylat e,epox y r esin w as replaced by low v isco sity C-glycidox y pro -py l tr imethox ylilane (A187).T he influences o f A 187and acr ylic acid do sag e,cataly st dosage,r eaction temperatur e and in -hibit or dosag e o n reaction pro cess of epox y acr ylat e w ere discussed,as well as dosage o f phot oinitiator on coating pro per -t ies.A n o pt imum t echnolog ical pro cess of this U V -curing co ating w as obtained.Key words epo xy acry late,U V -curing ,coat ing随着对涂料中挥发物排放的限制,紫外光固化涂料(U V CC)得到了迅猛的发展。
紫外光固化环氧树脂紫外光固化环氧树脂是一种在紫外光照射下可以迅速固化的树脂材料。
它具有很高的强度和耐久性，广泛应用于涂料、胶粘剂、电子元件封装和3D打印等领域。
紫外光固化环氧树脂是由环氧树脂和紫外光引发剂组成的。
环氧树脂是一种聚合物材料，具有较低的粘度和较高的化学稳定性。
紫外光引发剂则是一种能够吸收紫外光并转化为化学能的物质。
当紫外光照射到紫外光固化环氧树脂上时，紫外光引发剂会发生光化学反应，引发环氧树脂分子之间的交联反应，从而使树脂迅速固化。
紫外光固化环氧树脂具有许多优点。
首先，它固化速度快，仅需数秒至数分钟即可完成固化过程。
这使得紫外光固化环氧树脂在生产过程中具有高效率和高速度的特点。
其次，紫外光固化环氧树脂固化后形成的材料具有较高的硬度和强度，具有良好的耐磨擦性和耐化学性。
此外，紫外光固化环氧树脂还具有良好的光学特性，可以制备出高透明度和高折射率的材料。
紫外光固化环氧树脂在涂料领域得到了广泛应用。
传统的涂料需要通过加热或氧化反应才能固化，而紫外光固化环氧树脂可以在常温下通过紫外光照射迅速固化，大大提高了涂料的生产效率。
此外，紫外光固化涂料还具有较低的挥发性有机物含量和较低的环境污染风险。
在胶粘剂领域，紫外光固化环氧树脂也有广泛应用。
由于其快速固化和高强度的特点，紫外光固化环氧树脂可以用于粘接各种材料，如金属、塑料和玻璃等。
相比传统的胶粘剂，紫外光固化环氧树脂具有更高的粘接强度和更短的固化时间。
在电子元件封装领域，紫外光固化环氧树脂可以用于封装电子元件，提供保护和绝缘功能。
由于其高强度和耐热性，紫外光固化环氧树脂可以有效地保护电子元件免受外界环境的损害。
此外，紫外光固化环氧树脂还可以用于制备微型电子器件，如传感器和微处理器等。
在3D打印领域，紫外光固化环氧树脂也被广泛应用。
通过使用紫外光固化技术，可以将液体环氧树脂逐层固化成为复杂的三维结构。
这种方法可以制造出具有高精度和高强度的3D打印产品。
