PowerDesigner使用说明书一、正向工程（从概念模型到物理模型）1、新建概念模型（CDM），打开powerdesigner，选择File->New Model，出现New Model窗口,如图1所示：图1（1） Conceptual Data：创建概念模型（2） Logical Data：创建逻辑模型（3） Physical Data：创建物理模型2、假设创建概念模型，选择Categories->Information->Conceptual Data；然后在下面的Model name 处填入概念模型的名称。
点击OK。
在左侧的浏览器中出现新建的概念模型My_Conceptual_Data_1，如图2所示：双击My_Conceptual_Data_1下的子目录Diagram_1,打开编辑区，如图3所示：图3常用的工具有以下几种：：用于创建包；：用于创建实体。
：用于创建视图。
：用于连接。
实体之间的参照关系。
：用于创建存储过程。
：用于创建文件。
如创建Student表，拖动一个实体类到编辑区（拖动方法：鼠标左单击实体类图标，鼠标的箭头会变成实体类图标的样子，然后在编辑区左单击，会出现一个默认名称为Entity_1的实体类，然后右击鼠标释放实体类工具，不然左单击鼠标会一直添加实体类）。
效果如图4所示：双击这个实体类或者右击选择Properties，出现Enity Properties窗口，如图5所示：图5在General选项中有个Name，是实体类的名称，此处填写Student。
然后选择Attributes选项，其中包含了字段名、字段类型、类型的长度、主键的设置等信息，如图6所示：设计好之后，点击确定。
同理建立course表，完成之后效果如图7所示：图73、建立连接选择左单击连接符，然后再左单击一个实体类不放，拖到另一个实体类上，右击鼠标释放关系，双击Relationship_1，出现Relationship Properties窗口，如图9所示:在General选项中填入关系名，点击Cardinalities,出现窗口如图10所示，从图中可以看出，其中包含了众多重要的信息，请按实际项目要求进行设置即可。
PowerDesigner的基本操作-图文第2章PowerDeigner的基本操作完美的模型源于娴熟的技巧。
因此，熟悉建模环境，掌握模型设计基本操作至关重要。
本章将从安装PowerDeigner及其相关工具软件开始，详细叙述PowerDeigner建模环境，以及模型设计基本操作方法。
2.1安装PowerDeigner及相关工具软件利用PowerDeigner进行软件分析建模，必须正确安装PowerDeigner 产品。
PowerDeigner采用模块化的结构组织其建模产品，这为购买和扩展提供了极大的灵活性，读者可根据实际需要选择。
购买不同的PowerDeigner产品，包含的模块不同，安装界面中的内容也略有不同。
2.1.1软硬件环境要求安装PowerDeigner之前，需首先确认安装的软硬件环境要求，然后根据实际需求选择安装相关软件。
1.安装PowerDeigner15的系统要求1.5GHz的处理器。
1GBRAM。
SVGA或更高分辨率的图形适配器和兼容的彩色显示器。
CD-ROW驱动器。
500MB以上磁盘空间（用于安装PowerDeigner核心模块）。
MicrooftWindow某P、MicrooftWindowServer或MicrooftWindowVita。
2.需要安装的软件MicrooftSQLServer等等，可根据需要选择安装。
MicrooftOffice产品。
除此之外，可根据实际需求选择安装不同的辅助软件。
例如：利用PowerDeigner建立物理数据模型的多维图时，应安装一种联机分析处理（OLAP）产品，可以选择SybaeASIQ、MicrooftSQLServerAnlyiServiee 等；利用PowerDeigner导入Viio图形时，除安装PowerDeigner15中附带的Viio插件外，还需安装Viio2003或2007产品做支持。
2.1.2安装步骤运行PowerDeigner15.e某e文件，打开安装向导欢迎界面口该界面显示了安装的产品及版本信息。

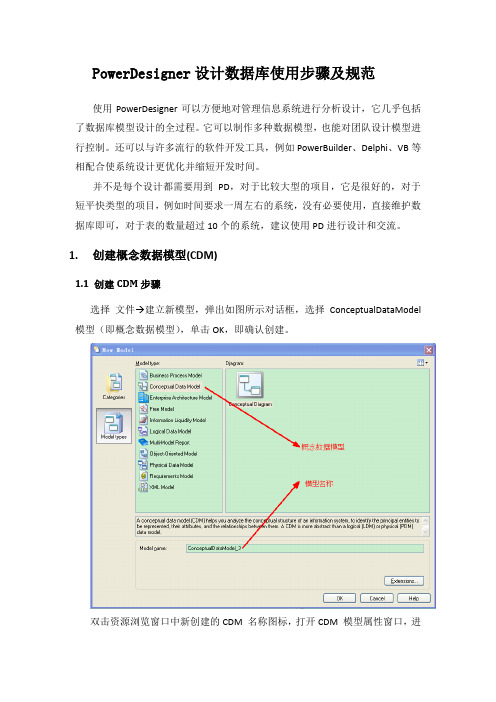

PowerDesigner设计数据库使用步骤及规范使用PowerDesigner可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。
它可以制作多种数据模型，也能对团队设计模型进行控制。
还可以与许多流行的软件开发工具，例如PowerBuilder、Delphi、VB等相配合使系统设计更优化并缩短开发时间。
并不是每个设计都需要用到PD，对于比较大型的项目，它是很好的，对于短平快类型的项目，例如时间要求一周左右的系统，没有必要使用，直接维护数据库即可，对于表的数量超过10个的系统，建议使用PD进行设计和交流。
1.创建概念数据模型(CDM)1.1创建CDM步骤选择文件 建立新模型，弹出如图所示对话框，选择ConceptualDataModel 模型（即概念数据模型），单击OK，即确认创建。
双击资源浏览窗口中新创建的CDM 名称图标，打开CDM 模型属性窗口，进行相关属性信息设置。
如下图：1.2对象命名通用规范以下三种规范属于基本规范，适用于本文所有数据库对象命名规范。
1、长度规范：凡是需要命名的对象其标识符均不能超过3个英文单词长度（30个字符），也即：Oracle中的表名、字段名，函数名，过程名，触发器名，序列名，视图名的长度均不能超过3个英文单词长度（30个字符）；2、构成规范：数据库各种名称必须以字母开头，但严禁使用SYS开头；名称只能含有字母，数字和下划线“_”三类字符，“_”用于间隔名称中的各语义字段；不要使用DUAL作表名；3、大小写规范：构成Oracle数据库中的各种名称（表明，字段名，过程名，视图名等等）的所有字符，必须使用大写，也就是不能在脚本中，对任何名称添加双引号“”来设定字符的大小写形式，只要不采用“”限制，Oracle自动会将各名称转化成大写。
2.进行ER设计的准备工作2.1实体命名不相同检查PowerDesigner默认不能存在相同名称的实体属性，这也是考虑到可能产生的一些如主键外键等名称冲突问题，但当进行实际数据库设计时，可能会多次使用相同数据项（DataItem）便于理解各实体。
第一步，新建一个model
第二步选择一个概念模型
第三步，重命名模型名称
第四步，新建一张表
第五步，新建表和字段
第六步，转成物理模型，选择默认的确定即可
这里要注意选择符合自己的数据库类型，这里选了MySQL5.0 如果需求有变更，比如新增字段，则循环第五步和第六表即可
第七步：转成sql脚本文件
第八步，选中相应的模型，进行保存
保存时ctrl+s默认保留的是物理模型，这里会提示你是否还需要保存概念模型，选择是即可，会保存出两个文件
.cdm 概念模型
.pdm物理模型
如果刚刚安装软件，弹出提示要连接打印机什么的，本机电脑启动下面的服务。
PowerDesigner逻辑模型操作手册导读：本文是针对使用PowerDesigner软件进行逻辑模型设计的操作手册，旨在帮助读者更好地掌握PowerDesigner软件的逻辑模型设计功能。
1. 逻辑模型概述1.1 逻辑模型的定义逻辑模型是数据库设计中的一个重要环节，它描述了数据库中数据的结构、关联、约束等信息，是数据库设计的基础。
1.2 PowerDesigner逻辑模型的作用PowerDesigner是一款功能强大的数据库建模工具，它能够帮助用户快速、精确地进行逻辑模型设计，提高数据库设计的效率和质量。
2. PowerDesigner逻辑模型的基本操作2.1 新建逻辑模型在PowerDesigner中，用户可以通过“文件”->“新建”->“逻辑模型”来新建一个逻辑模型文件，并选择所需的数据库类型。
2.2 添加实体在新建的逻辑模型中，用户可以通过“模型”->“新建”->“实体”来添加一个实体，并输入实体的名称、描述等信息。
2.3 添加属性在实体中，用户可以通过“编辑”->“新建”->“属性”来添加实体的属性，并设置属性的数据类型、长度、约束等信息。
2.4 建立实体之间的关系在PowerDesigner中，用户可以通过“编辑”->“新建”->“关系”来建立实体之间的关系，并设置关系的类型、角色、约束等信息。
3. PowerDesigner逻辑模型的高级操作3.1 使用逻辑视图逻辑视图是PowerDesigner中的一个重要功能，它能够帮助用户更直观地查看和编辑逻辑模型。
3.2 使用逆向工程PowerDesigner支持逆向工程功能，用户可以通过逆向工程将已有的数据库结构反向导入到PowerDesigner中，从而进行进一步的数据库设计。
3.3 使用生成脚本PowerDesigner提供了生成DDL脚本的功能，用户可以通过选择目标数据库类型和选项，快速生成数据库的建表脚本。
点击物理数据模型，填写模型名、数据库版本：点击ok，如果不⼩⼼选错了，也不要紧，可以在Database选项卡中重新编辑。
接下来将产⽣模型名称、表的⼯具栏：⼯具栏可以建表：填写表名称：Columns编辑表选中右键>属性可以添加序列：给序列命名：给序列定义：查看序列⽣成：⽣成序列的sql语句显⽰如下：可以点击表再添加个字段（项⽬经理Id）：可以看⼀下表结构：再建⼀个项⽬经理表：项⽬经理表字段：现在有两个表了：此时点击reference，可以建⽴两个表间，相同字段的主外键关系（带fk的都是从表）：此时双击箭头可以对reference进⾏编辑：此时就可以保存了，可以ctrl+s，即可另存为pdm⽂件：保存于桌⾯即可接着可以根据模型来⽣成sql语句：选择在桌⾯⽣成sql即可：可以看到桌⾯上⽣成了sql⽂件：打开crebas.sql/*==============================================================*/ /* DBMS name: ORACLE Version 10g *//* Created on: 2020/4/6 4:00:38 *//*==============================================================*/ -- Type package declarationcreate or replace package PDTypesasTYPE ref_cursor IS REF CURSOR;end;-- Integrity package declarationcreate or replace package IntegrityPackage ASprocedure InitNestLevel;function GetNestLevel return number;procedure NextNestLevel;procedure PreviousNestLevel;end IntegrityPackage;/-- Integrity package definitioncreate or replace package body IntegrityPackage ASNestLevel number;-- Procedure to initialize the trigger nest levelprocedure InitNestLevel isbeginNestLevel := 0;end;-- Function to return the trigger nest levelfunction GetNestLevel return number isbeginif NestLevel is null thenNestLevel := 0;end if;return(NestLevel);end;-- Procedure to increase the trigger nest levelprocedure NextNestLevel isbeginif NestLevel is null thenNestLevel := 0;end if;NestLevel := NestLevel + 1;end;-- Procedure to decrease the trigger nest levelprocedure PreviousNestLevel isbeginNestLevel := NestLevel - 1;end;end IntegrityPackage;/drop trigger "CompoundDeleteTrigger_coder"/drop trigger "CompoundUpdateTrigger_coder"/drop trigger "tib_coder"/drop trigger "CompoundInsertTrigger_coder"/alter table "coder"drop constraint FK_CODER_REFERENCE_PRO_MAN/drop table "coder" cascade constraints/drop table "pro_man" cascade constraints/drop sequence "Sequence_2"/drop sequence "Sequence_3"/drop sequence "coder_seq"/create sequence "Sequence_2"/create sequence "Sequence_3"/create sequence "coder_seq"increment by 1start with 1maxvalue 999minvalue 1cache 20//*==============================================================*/ /* Table: "coder" *//*==============================================================*/ create table "coder" ("cId" NUMBER(10) not null,"cname" varchar2(20),"pmId" number(10),constraint PK_CODER primary key ("cId"))//*==============================================================*/ /* Table: "pro_man" *//*==============================================================*/ create table "pro_man" ("pmId" number(10) not null,"pmName" varchar2(20),constraint PK_PRO_MAN primary key ("pmId"))/alter table "coder"add constraint FK_CODER_REFERENCE_PRO_MAN foreign key ("pmId")references "pro_man" ("pmId")/create trigger "CompoundDeleteTrigger_coder" before deleteon "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "CompoundUpdateTrigger_coder" before update of "cId","pmId"on "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;seq NUMBER;beginseq := IntegrityPackage.GetNestLevel;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "tib_coder" before inserton "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Column ""cId"" uses sequence coder_seqselect coder_seq.NEXTVAL INTO :new."cId"from dual;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "CompoundInsertTrigger_coder" before insert on "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Column ""cId"" uses sequence coder_seqselect coder_seq.NEXTVAL INTO :new."cId"from dual;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/接着就是反转的过程：命名模型，然后选择要反转的数据库版本：点击Using a data source，然后点击右侧数据库⼩图标：接着点configure(配置数据源)：点击Add Data Source:选择系统数据源：接着选Oracle in OraDb10g_home1(其实这⼀步是⾃动检测你的数据库版本，所以只有⼀个10g)点完成：接着需要填：如果忘记了，可以登⼀下数据库：完善数据源和服务信息、⽤户id：数据源名⾃⼰起、TNS Service Name会⾃动匹配出服务名选择即可（就是数据库名），scott是⽤户名。
PowerDesigner的使用1.用PowerDesigner建表(图 1-1)A.安装好Power Designer软件，并打开如图1-1.(图 1-2)B.右键Workspace --->New --->Physical Data Model 会跳出如上图 1-2 的框点击确定后界面会变成如图 1-3 所示。
(图1-3)C.单击选中右上方Palette框中的table图案(鼠标移到图案上就会有提示)，然后在空白处单击就会出现一个table样子的小框如图 1-4 所示.(图 1-4)D.右键图1-4 ,然后单击Columns，会弹出图1-5的框.在这里填写一些表的字段等信息，填好后点击应用，再点确定按钮则表就会变成如图1-6的样子(图1-6)(图1-5)E.当你两张表有外健关联时，可以用Palette框中的Reference图案表示，具体请看图所示，比如还有一张表Table_2,如图1-7.(图1-7)F.假如table_2中的班级编号是table_1中编号的外键，则可以选中Reference图案，单击table_1,并拖动鼠标到table_2，并双击出现的虚线，弹出一个框，如图1-8所示，根据两张表的关系，填入相应的值，单击应用和确定(图1-8)2.与数据库连接,将数据库中的表导入PowerDesignerA.要想将数据库中的表导入PowerDesigner首先得连接数据库，连接数据库的操作如下。
B.单击菜单栏上的File ---> Reverse Engineer --> Database 弹出如图2-1的框。
(图2-1)C.在图2-1中的DBMS栏中选择你用的数据库(我用的是oracle，选ORACLE Veision 10g)点击确定，弹出如图2-2的框，选中Using a data source ，并单击文本框右边的数据库图标,弹出图2-3的框.(图2-2)(图2-3)D.单击Configure...,弹出图2-4 的框.(图2-4)E.单击图2-4中的数据库图标,弹出图2-5的框.选中用户数据源，单击下一步.(图2-5)F.弹出图2-6的框，选中Microsoft ODBC for Oracle 单击下一步.(图2-6)G.弹出图2-7的框，单击完成。
使用步骤：1.新建Conceptual Data Model文件，概念数据模型(CDM)。
2.工具(tool)里面生成…功能的第二项，或者ctrl+G生成物理数据模型（PDM文件后缀，我们常见的表的型式）。
3./数据库/生成数据库，或者ctrl+G生成sql脚本。
过程1中的技巧：a.同一个字段不能重复的写，如果要重复的使用该字段，该字段在拥有这个字段的表中应该是主键，其他要拥有该字段的表可以与该表建立多对一的关系，如此生成PDM后，该字段会自动的作为外键添加到需要的表中。
b.如果一个实体（表）没有一个自己的主键（作为其主键的是外键），则该实体应该写为“联合连接”（多对多关系）。
c.“关系”默认为一对多关系，在画一个关系的时候，出发点为一方，终点为多方。
d.设不了主键的原因：如果一个字段在多个表中出现则设不了，请删除在他表中多余重复的同名字段。
e.即使删除了表，曾经保存实体或关系时产生的字段仍然会存在，以便于在另外的地方引用时输入字段名，保存即可看到该字段已经设定好类型了，因此应该事先计划好字段(可以打开浏览器Data Items，找到并删除之)。
f.过程2中常见的报错：a.注意PDM生成选项中，DBMS请选择对应的类型，如选择Microsoft SQL Server 2000，否则生成的脚本出错，运行不了；注意不要点击下拉框右边的改变文件夹路径的设置，若改了请改回，否则会找不到选项。
b.Undefined data type 为未定义数据类型错误。
c.Existence of identifiers “实体”没有自己的主键，却有一个或多个外键，若与多个外键连接则该“实体”应该为“关系”，否则该有主键的主键。
d.原先和有主键的表建立了关系后，删除了关系而没有及时的删除主键表中的[标识符]信息（主键表的最末行有identifier_1 <pi>）e.Existence of referencef.Existence of relationship 与外界没有关系。
