PowerDesigner_11_使用方法简介

powerdesigner 教程PowerDesigner 是一款数据库建模工具，它可以帮助用户设计和管理数据库结构。

下面是一个简单的教程，介绍了如何使用PowerDesigner。

1. 安装 PowerDesigner：首先，下载并安装 PowerDesigner 软件。

安装完成后，启动该软件。

2. 创建新模型：在 PowerDesigner 的主界面中，选择“文件”>“新建”>“模型”。

然后，选择合适的数据模型类型（如关系型数据库、面向对象数据库等），并为模型命名。

3. 创建数据表：在左侧的模型树中，找到刚创建的模型，右键单击它，并选择“新建”>“数据表”。

然后，输入数据表的名称和其他属性，如列名、数据类型等。

重复此步骤以添加更多的数据表。

4. 定义关系：在数据表上右键单击，并选择“新建”>“关联”。

然后，选择关联的两个数据表，并定义它们之间的关系类型（如一对一、一对多等）。

5. 设计实体属性：在数据表上右键单击，并选择“新建”>“列”。

然后，输入列的名称和其他属性，如数据类型、长度、默认值等。

重复此步骤以添加更多的列。

6. 设计主键和外键：在数据表上右键单击，并选择“新建”>“主键”或“外键”。

然后，选择相关的列，并定义主键或外键的属性。

7. 生成物理模型：在 PowerDesigner 的菜单栏中，选择“工具”>“逆向工程”>“生成物理模型”。

然后，选择想要生成的数据库类型，如 MySQL、Oracle 等。

8. 导出脚本：在生成的物理模型中，选择“文件”>“导出”>“生成脚本”。

然后，选择脚本语言和导出的路径，并点击“导出”按钮。

9. 完成：至此，你已成功设计和生成数据库结构。

根据需要，你可以进一步修改数据模型、增加数据表或进行其他操作。

希望这个简单的教程能帮助你快速上手 PowerDesigner。

请根据实际需要，在不同的步骤中进行相应的操作。

powerdesigner基本用法PowerDesigner是一款功能强大的建模工具，它可以帮助我们进行数据建模、业务流程建模、应用程序设计等方面的工作。

本文将详细介绍PowerDesigner的基本用法。

一、PowerDesigner的安装和启动1. 下载PowerDesigner安装包，双击运行安装程序。

2. 安装完成后，在桌面上会出现PowerDesigner的快捷方式，双击打开即可。

二、PowerDesigner界面介绍1. 工具栏：包含了常用的工具按钮，如新建、打开、保存等。

2. 菜单栏：包含了所有功能菜单，可以通过菜单栏进行各种操作。

3. 状态栏：显示当前文档状态和鼠标所在位置信息等。

4. 模型浏览器：显示当前文档中所有对象，并提供对象之间的关系图示。

5. 属性窗口：显示当前选中对象的属性信息。

6. 画布区域：用于绘制各种图形和模型。

三、PowerDesigner数据建模1. 新建数据模型点击“文件”菜单中的“新建”命令，在弹出的对话框中选择“数据模型”，然后选择需要创建的数据库类型（如Oracle、MySQL等）并设置相关参数，最后点击“确定”即可创建一个新的数据模型文件。

2. 创建实体和属性在模型浏览器中右键选择“实体”并选择“新建实体”，在弹出的对话框中输入实体名称和描述等信息，然后点击“确定”即可创建一个新的实体。

接着，在属性窗口中添加该实体的属性，并设置相关参数。

3. 创建关系在模型浏览器中右键选择“关系”并选择“新建关系”，在弹出的对话框中选择需要建立关系的两个实体，并设置相关参数，最后点击“确定”即可创建一个新的关系。

4. 生成DDL脚本当完成数据模型设计后，可以通过PowerDesigner自动生成DDL脚本。

在菜单栏中选择“工具”-“生成DDL脚本”，然后根据需要设置相关参数，最后点击“确定”即可生成DDL脚本。

四、PowerDesigner业务流程建模1. 新建业务流程图点击“文件”菜单中的“新建”命令，在弹出的对话框中选择“业务流程图”，然后设置相关参数，最后点击“确定”即可创建一个新的业务流程图文件。

点击物理数据模型，填写模型名、数据库版本：点击ok，如果不⼩⼼选错了，也不要紧，可以在Database选项卡中重新编辑。

接下来将产⽣模型名称、表的⼯具栏：⼯具栏可以建表：填写表名称：Columns编辑表选中右键>属性可以添加序列：给序列命名：给序列定义：查看序列⽣成：⽣成序列的sql语句显⽰如下：可以点击表再添加个字段（项⽬经理Id）：可以看⼀下表结构：再建⼀个项⽬经理表：项⽬经理表字段：现在有两个表了：此时点击reference，可以建⽴两个表间，相同字段的主外键关系（带fk的都是从表）：此时双击箭头可以对reference进⾏编辑：此时就可以保存了，可以ctrl+s，即可另存为pdm⽂件：保存于桌⾯即可接着可以根据模型来⽣成sql语句：选择在桌⾯⽣成sql即可：可以看到桌⾯上⽣成了sql⽂件：打开crebas.sql/*==============================================================*/ /* DBMS name: ORACLE Version 10g *//* Created on: 2020/4/6 4:00:38 *//*==============================================================*/ -- Type package declarationcreate or replace package PDTypesasTYPE ref_cursor IS REF CURSOR;end;-- Integrity package declarationcreate or replace package IntegrityPackage ASprocedure InitNestLevel;function GetNestLevel return number;procedure NextNestLevel;procedure PreviousNestLevel;end IntegrityPackage;/-- Integrity package definitioncreate or replace package body IntegrityPackage ASNestLevel number;-- Procedure to initialize the trigger nest levelprocedure InitNestLevel isbeginNestLevel := 0;end;-- Function to return the trigger nest levelfunction GetNestLevel return number isbeginif NestLevel is null thenNestLevel := 0;end if;return(NestLevel);end;-- Procedure to increase the trigger nest levelprocedure NextNestLevel isbeginif NestLevel is null thenNestLevel := 0;end if;NestLevel := NestLevel + 1;end;-- Procedure to decrease the trigger nest levelprocedure PreviousNestLevel isbeginNestLevel := NestLevel - 1;end;end IntegrityPackage;/drop trigger "CompoundDeleteTrigger_coder"/drop trigger "CompoundUpdateTrigger_coder"/drop trigger "tib_coder"/drop trigger "CompoundInsertTrigger_coder"/alter table "coder"drop constraint FK_CODER_REFERENCE_PRO_MAN/drop table "coder" cascade constraints/drop table "pro_man" cascade constraints/drop sequence "Sequence_2"/drop sequence "Sequence_3"/drop sequence "coder_seq"/create sequence "Sequence_2"/create sequence "Sequence_3"/create sequence "coder_seq"increment by 1start with 1maxvalue 999minvalue 1cache 20//*==============================================================*/ /* Table: "coder" *//*==============================================================*/ create table "coder" ("cId" NUMBER(10) not null,"cname" varchar2(20),"pmId" number(10),constraint PK_CODER primary key ("cId"))//*==============================================================*/ /* Table: "pro_man" *//*==============================================================*/ create table "pro_man" ("pmId" number(10) not null,"pmName" varchar2(20),constraint PK_PRO_MAN primary key ("pmId"))/alter table "coder"add constraint FK_CODER_REFERENCE_PRO_MAN foreign key ("pmId")references "pro_man" ("pmId")/create trigger "CompoundDeleteTrigger_coder" before deleteon "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "CompoundUpdateTrigger_coder" before update of "cId","pmId"on "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;seq NUMBER;beginseq := IntegrityPackage.GetNestLevel;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "tib_coder" before inserton "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Column ""cId"" uses sequence coder_seqselect coder_seq.NEXTVAL INTO :new."cId"from dual;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "CompoundInsertTrigger_coder" before insert on "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Column ""cId"" uses sequence coder_seqselect coder_seq.NEXTVAL INTO :new."cId"from dual;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/接着就是反转的过程：命名模型，然后选择要反转的数据库版本：点击Using a data source，然后点击右侧数据库⼩图标：接着点configure(配置数据源)：点击Add Data Source:选择系统数据源：接着选Oracle in OraDb10g_home1(其实这⼀步是⾃动检测你的数据库版本，所以只有⼀个10g)点完成：接着需要填：如果忘记了，可以登⼀下数据库：完善数据源和服务信息、⽤户id：数据源名⾃⼰起、TNS Service Name会⾃动匹配出服务名选择即可（就是数据库名），scott是⽤户名。

使用步骤：1.新建Conceptual Data Model文件，概念数据模型(CDM)。

2.工具(tool)里面生成…功能的第二项，或者ctrl+G生成物理数据模型（PDM文件后缀，我们常见的表的型式）。

3./数据库/生成数据库，或者ctrl+G生成sql脚本。

过程1中的技巧：a.同一个字段不能重复的写，如果要重复的使用该字段，该字段在拥有这个字段的表中应该是主键，其他要拥有该字段的表可以与该表建立多对一的关系，如此生成PDM后，该字段会自动的作为外键添加到需要的表中。

b.如果一个实体（表）没有一个自己的主键（作为其主键的是外键），则该实体应该写为“联合连接”（多对多关系）。

c.“关系”默认为一对多关系，在画一个关系的时候，出发点为一方，终点为多方。

d.设不了主键的原因：如果一个字段在多个表中出现则设不了，请删除在他表中多余重复的同名字段。

e.即使删除了表，曾经保存实体或关系时产生的字段仍然会存在，以便于在另外的地方引用时输入字段名，保存即可看到该字段已经设定好类型了，因此应该事先计划好字段(可以打开浏览器Data Items，找到并删除之)。

f.过程2中常见的报错：a.注意PDM生成选项中，DBMS请选择对应的类型，如选择Microsoft SQL Server 2000，否则生成的脚本出错，运行不了；注意不要点击下拉框右边的改变文件夹路径的设置，若改了请改回，否则会找不到选项。

b.Undefined data type 为未定义数据类型错误。

c.Existence of identifiers “实体”没有自己的主键，却有一个或多个外键，若与多个外键连接则该“实体”应该为“关系”，否则该有主键的主键。

d.原先和有主键的表建立了关系后，删除了关系而没有及时的删除主键表中的[标识符]信息（主键表的最末行有identifier_1 <pi>）e.Existence of referencef.Existence of relationship 与外界没有关系。

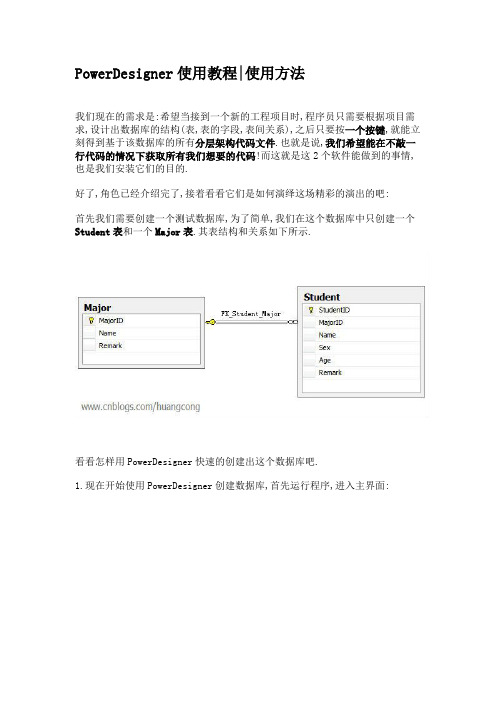

PowerDesigner使用教程|使用方法我们现在的需求是:希望当接到一个新的工程项目时,程序员只需要根据项目需求,设计出数据库的结构(表,表的字段,表间关系),之后只要按一个按键,就能立刻得到基于该数据库的所有分层架构代码文件.也就是说,我们希望能在不敲一行代码的情况下获取所有我们想要的代码!而这就是这2个软件能做到的事情,也是我们安装它们的目的.好了,角色已经介绍完了,接着看看它们是如何演绎这场精彩的演出的吧:首先我们需要创建一个测试数据库,为了简单,我们在这个数据库中只创建一个Student表和一个Major表.其表结构和关系如下所示.看看怎样用PowerDesigner快速的创建出这个数据库吧.1.现在开始使用PowerDesigner创建数据库,首先运行程序,进入主界面:2.File—New Model—Physical Data Model—Physical Diagram—Model name 设置为test,DBMS属性设置为Microsoft SQL Server 2005:3.首先用表格工具创建一个表格模板:4.双击表格模板,设置属性,我们首先设置Major表:5.设置好表名,点击Columns标签,设置字段属性,设置如图所示:6.因为MajorID字段我们要设置为自动增长,所以要设置它的高级属性,选择MajorID字段,点击属性按钮,在General面板中勾选上Identity复选框:7.确定后我们再创建一个Student表,字段设置如图所示:8.接着是为Student创建一个MajorID外键,使用PowerDesigner可以很轻松的完成这个工作,选择关系设置工具,在Student表上按住左键不放,拖拽至Major 表,便可为Student表添加一个MajorID的外键:9.哈哈,现在测试表已经设置好了,接着设置一下我们要生成的数据库吧,这些表都将被创建到该数据库中,我们在设计面板空白处右键—Properties,在弹出的属性设置对话框设置如下:10好了,在此我们对新数据库的设置已经完成,但是在SQL中还是空空如也啊,我们要怎么把这边设计好的结构移植到SQLServer 2005中呢?执行操作:Database—Generate Database,设置好存储过程导出目录和文件名,点击确定即可:11.到你的导出目录,就可以看见导出的数据库创建存储过程了,打开SQL,执行一下,你就会看到数据库被神奇的创建好了:12.好了,数据库的准备工作做好了,下一篇我们就将使用该数据库结合CodeSmith自动批量生成代码啦~上述实践中生成的源代码:SQL.sql /*=========================================================== ===*//* Database name: PD_test *//* DBMS name: Microsoft SQL Server 2005 *//* Created on: 2010/6/13 星期日 17:27:17 *//*==============================================================*/dropdatabase PD_testgo/*==============================================================*/ /* Database: PD_test *//*==============================================================*/ createdatabase PD_testgouse PD_testgo/*==============================================================*/ /* Table: Major *//*==============================================================*/ createtable Major (MajorID intidentity,Name nvarchar(20) notnull,Remark nvarchar(Max) null,constraint PK_MAJOR primarykey (MajorID))go/*==============================================================*/ /* Table: Student *//*==============================================================*/ createtable Student (StudentID nvarchar(20) notnull,MajorID intnull,Name nvarchar(20) notnull,Sex bitnotnull,Age intnull,Remark nvarchar(Max) null,constraint PK_STUDENT primarykey (StudentID))goaltertable Studentaddconstraint FK_STUDENT_REFERENCE_MAJOR foreignkey (MajorID) references Major (MajorID)go。

需求模型基础(Requirement model basics)Requirements Model(RQM)是一种文档式模型，它通过准确恰当地列出，解释开发过程程中需要实现的功能行为来描述待开发项目。

你可以为开发过程中需要使用到的各种结构化技术文档（功能或技术规格说明书，测试计划）而使用Requirements ModelRequirements Model以下面两种视图呈现（而不是以图表形式）：需求文档视图对一系列公共属性进行编号可编辑行矩阵单元格代表了当前需求与设计对象，外部文件或其它需求的联系（对划）1. Properties(属性设置) 对对象进行设置2. 插入一个对象3. 插入一个子对象4. Promote5. Remote这俩进行对象的父子关系的调节6. 用户自定义显示列名左侧导航栏显示各个对象，可以进行新增及修改删除等操作定义Users和GroupsUsers（用户）指在一个需求模型中至少和一个已定义需求有关的人的集合。

Groups（组）指专属于开发进程中一个或多个方面的用户类别。

每个用户组要与需求模型中至少一个已定义需求有关。

建立Business rules(业务规则)业务规则是对为满足业务需求，模型应包括的特定内容或关于如何构建模型方面的描述清单。

在Requirement Model状态下，PowerDesigner默认Business为不可用状态，为此我们需要新建Extended model definition来激活Business rules生成模型报告文档生成ReportPowerDesigner提供对Report的操作有关于Report Template Editor(报告模版编辑器)，Report Template(报告模版)，Report Editor(报告编辑器)，Multi-Model report editor(多模型报告编辑器)，Report Language Editor(报告语言编辑器)1.使用Report Template Editor(报告模版编辑器)打开报告模版编辑器Tools->Resource->Report Templates，打开List of Report template(报告模版列表)，显示当前系统中存在的报告模版，如下图所示在Type下拉列表中选择相应的模版类型，可用模版中会显示对应选择的模版，同时也可以通过单击模版列表工具栏上的new来新建需要的模版选择相应的模版（双击），进入相应模版属性编辑器。

PowerDesigner 教程一、介绍PowerDesigner 是一款由 Sybase 公司开发的建模工具，可以帮助用户进行数据建模、业务流程建模、UML 建模等。

它支持多种数据库平台，如 Oracle、SQL Server、MySQL 等，同时还支持多种编程语言和建模标准。

二、安装和配置1. 下载和安装首先，你需要从 Sybase 官网下载 PowerDesigner 的安装包。

下载完成后，双击安装包文件并按照提示进行安装。

安装过程比较简单，只要按照默认选项进行就可以了。

2. 设置数据库连接安装完成后，打开 PowerDesigner，第一次启动时会弹出一个欢迎界面。

在这个界面上，你可以选择连接到一个数据库，或者选择暂时不连接。

如果你选择连接到一个数据库，那么你需要配置数据库连接。

点击界面上的“数据库连接”按钮，弹出一个设置数据库连接的对话框。

在对话框中填写数据库的相关信息，包括数据库类型、主机名、端口号、用户名和密码等。

三、数据建模PowerDesigner 是一个强大的数据建模工具，可以帮助用户进行实体关系图的绘制。

以下是使用 PowerDesigner 进行数据建模的基本步骤：1. 创建一个新模型首先，打开 PowerDesigner，点击菜单栏上的“文件”，选择“新建模型”。

在弹出的对话框中，选择你要创建的模型类型，如逻辑模型、物理模型等。

选择模型类型后，点击“确定”按钮创建新模型。

2. 绘制实体关系图在新创建的模型中，你可以通过拖拽实体和关系来绘制实体关系图。

首先，从左侧的工具栏中选择“实体”工具，在画布上点击鼠标左键，然后拖拽鼠标以绘制一个实体。

接着，选择“关系”工具，在画布上点击鼠标左键，然后拖拽鼠标以绘制实体之间的关系。

3. 定义属性和约束在绘制实体关系图的过程中，你可以双击实体或关系来定义它们的属性和约束。

点击实体或关系，然后在右侧的属性编辑器中进行编辑。

你可以定义实体的属性、主键、外键等，也可以定义关系的类型和约束等。

PowerDesigner 使用方法简介一、从网上下载软件。

路径为：计算机系\软件工程与项目管理（CMM）\工具二、安装软件三、软件使用过程根据下述过程建立如图所示的E-R图。

1、点击PowerDesigner图标启动软件。

进入到初始页面，如图2所示2、点击菜单中的文件项，选择新建，出现要求选择建立何种模型的模型类型对话框。

其中Conceptual Data Model CDM，为概念(数据)模型，它建立的就是E-R图Business Process Model BPM，业务处理模型Object-Oriented Model OOM，面向对象模型Physical Data Model PDM，物理（数据）模型，它建立的就是数据库表选择CDM并单击确认按钮。

3、进入PowerDesigner的CDM操作窗口4、界面上出现一个小工具条palette，里面包括常用的数据库建模工具。

用鼠标单击工具条中的工具后，到界面中央单击或拖动即可。

为了能够完成前述图1的内容，选中图标，在界面中间单击五次，形成如图所示画面。

此时，每一个实体都是空的。

需要逐个进行定义和描述。

5、定义实体双击其中的一个实体，弹出实体属性定义对话框。

对“General”选项卡上的内容进行定义。

Name ：定义实体的显示名称（图书）Code ：定义实体的代码中表示名称（book），必须是英文。

Number ：实体中实例（记录）的最大个数（100000000，它表示图书馆的最大藏书量可达一亿册）。

这个数字的作用是便于估计数据库服务器的磁盘容量。

6、定义属性、属性的约束和算法“Attribute”选项卡上定义属性，如图所示每一行定义一个属性，包括属性描述（名称，name）、属性代码（code）、数据类型（type）、使用域（domain）、是否可空（强制，M）、是否为主键（P）、是否显示在模型中（D）。

属性描述在概念模型中进行显示，转换成物理模型后将被忽略，转而显示属性代码。
