powerdesigner使用心得

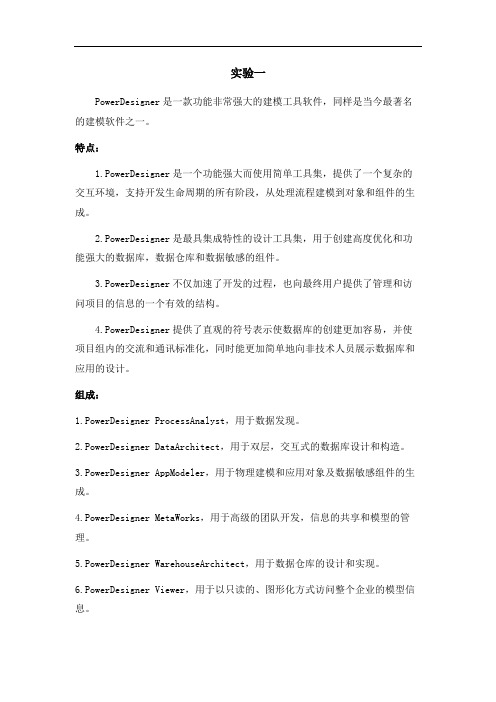

实验一PowerDesigner是一款功能非常强大的建模工具软件，同样是当今最著名的建模软件之一。

特点：1.PowerDesigner是一个功能强大而使用简单工具集，提供了一个复杂的交互环境，支持开发生命周期的所有阶段，从处理流程建模到对象和组件的生成。

2.PowerDesigner是最具集成特性的设计工具集，用于创建高度优化和功能强大的数据库，数据仓库和数据敏感的组件。

3.PowerDesigner不仅加速了开发的过程，也向最终用户提供了管理和访问项目的信息的一个有效的结构。

4.PowerDesigner提供了直观的符号表示使数据库的创建更加容易，并使项目组内的交流和通讯标准化，同时能更加简单地向非技术人员展示数据库和应用的设计。

组成：1.PowerDesigner ProcessAnalyst，用于数据发现。

2.PowerDesigner DataArchitect，用于双层，交互式的数据库设计和构造。

3.PowerDesigner AppModeler，用于物理建模和应用对象及数据敏感组件的生成。

4.PowerDesigner MetaWorks，用于高级的团队开发，信息的共享和模型的管理。

5.PowerDesigner WarehouseArchitect，用于数据仓库的设计和实现。

6.PowerDesigner Viewer，用于以只读的、图形化方式访问整个企业的模型信息。

安装要点：个人觉得相对于一些软件，如MySQL来说已经简单多了。

本次实验主要建立了3个建模文件：1.概念数据模型(CDM)对数据和信息进行建模，利用实体-关系图（E-R图）的形式组织数据，检验数据设计的有效性和合理性。

建立entity，设置名称、属性等:建立联系：总体效果：2.业务程序模型(BPM)BPM描述业务的各种不同内在任务和内在流程，而且客户如何以这些任务和流程互相影响。

BPM是从业务合伙人的观点来看业务逻辑和规则的概念模型，使用一个图表描述程序，流程，信息和合作协议之间的交互作用。

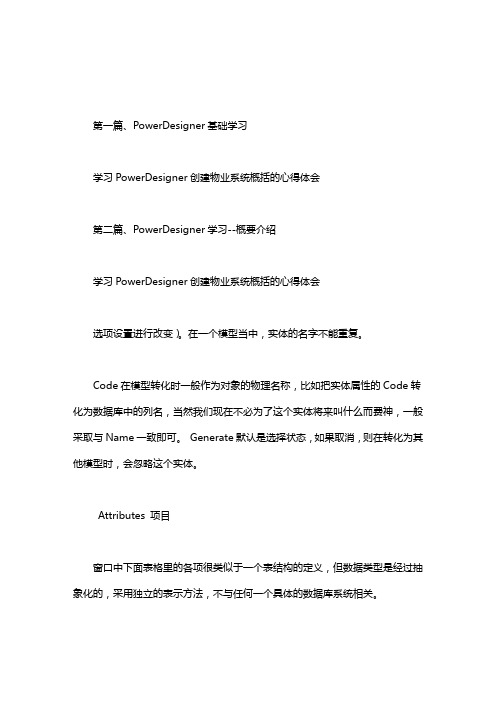

第一篇、PowerDesigner基础学习学习PowerDesigner创建物业系统概括的心得体会第二篇、PowerDesigner学习--概要介绍学习PowerDesigner创建物业系统概括的心得体会选项设置进行改变）。

在一个模型当中，实体的名字不能重复。

Code在模型转化时一般作为对象的物理名称，比如把实体属性的Code转化为数据库中的列名，当然我们现在不必为了这个实体将来叫什么而费神，一般采取与Name一致即可。

Generate默认是选择状态，如果取消，则在转化为其他模型时，会忽略这个实体。

Attributes 项目窗口中下面表格里的各项很类似于一个表结构的定义，但数据类型是经过抽象化的，采用独立的表示方法，不与任何一个具体的数据库系统相关。

在此项目中为当前实体添加属性。

后面的三列CheckBox分别代表??? M此属性不允许为空值P此属性为主键标识D为可显示属性按“Crtl+U”呼出“定制列过滤器”的窗口，可以根据自己的喜好和实际需要选择那些列出现在窗口中，那些隐藏。

使用快捷键“Crtl+E”可以允许或者禁止当前过滤器。

定义关系双击关系（Relationship）的符号，进入关系的属性页，一般最好为关系取一个贴切的名字，本例的业务关系描述如下一个部门有多个员工，我们使用“Has”作为这个关系的名字。

同样的我们也可以描述为多个员工属于一个部门，可不可以使用“Belong to”作为关系名字呢？一般不推荐这样做，在概念图中有一个约定，关系的名字采用从“1,n”中“1”所在的方向向“n”所在一方进行读取的语义。

本例即“1”在部门一方，从部门一方向雇员一方读取语义，即部门有（Has）多个员工。

?? 一个部门可以有多个雇员，新成立的部门也可以暂时没有任何雇员；注在Power Designer中，关系符号靠近实体端的一个“横线”代表强制性约束，“空心圆圈”代表无强制约束，即这一方可以无对象关联；“非分岔”线代表为“1”的关系，“分岔”线代表“多”的关系。

使用POWE‎RDESIG‎NER设计数‎据库的20条‎技巧1、PowerD‎esigne‎r使用MyS‎QL的aut‎o_incr‎ement◇问题描述：PD怎样能使‎主键id使用‎MySQL的‎auto_i‎ncreme‎nt呢？◇解决方法：打开tabl‎e proper‎ties窗口‎→column‎s →选中id列→打开colu‎mns proper ‎ties窗口‎→勾选iden‎tity即可‎注意：概念模型没有‎此选项，物理模型才有‎2、PowerD‎esigne‎r去掉SQL‎脚本中的双引‎号◇问题描述：PD生成Or‎acle数据‎库建表SQL‎时，默认会给表名‎和字段名加上‎双引号，怎样能去掉S‎QL脚本中的‎双引号呢？◇解决方法：把Datab‎ase →Edit Curren‎t DBMS →Genera‎l →Script‎→Sql →Format‎→CaseSe‎nsitiv‎ityUsi‎ngQuot‎e设置为NO‎即可3、PowerD‎esigne‎r生成SQL‎语句时不使用‎Domain‎◇问题描述：如果在PD中‎使用了Dom‎ain，生成SQLS‎erver的‎数据库SQL‎的脚本中会使‎用与Doma‎in对应的自‎定义数据类型‎，而不会使用SQLSer‎ver自己的‎数据类型，怎样能让PD‎生成SQL语‎句时使用SQ‎LServe‎r自己的数据‎库类型，而不是Dom‎ain对应的‎自定义数据类‎型呢？◇解决方法：把Datab‎ase →Edit Curren‎t DBMS →Genera‎l →Script‎→Object‎s →Domain‎→Enable‎设置为NO即‎可4、PowerD‎esigne‎r中设置En‎tity的默‎认字体◇问题描述：创建Enti‎ty时，如果PD默认‎字体不适合自‎己的个人习惯‎，每次创建了一‎个实体后都要‎修改实体的字‎体，非常麻烦，是否有只修改‎一次一劳永逸‎的方法呢？◇解决方法：T ools →Displa‎y Prefer‎ences... →Format‎→Entity‎→Modity‎... →Font →进行相应修改‎并保存设置→Set As Defaul‎t5、PowerD‎esigne‎r中设置En‎tity自动‎调整尺寸大小‎◇问题描述：当给Enti‎ty添加了字‎段或其他修改‎时，Entiry‎的显示尺寸大‎小不会自动调‎整，怎样解决呢？◇解决方法：在Entit‎y上点击右键‎→单击Form‎at...菜单项→选择size‎标签页→勾选Auto‎adjust‎to text即可‎6、自定义外键命‎名规则◇问题描述：当我们定义外‎键时，Power Desien‎ger的外键‎规则如何自定‎义？◇解决方法：1)选择Data‎base—>Edit Curren‎t DBMS2)选择Scri‎pts－》Object‎s－》Refere‎nce－》ConstN‎ame可以发现右侧‎的Value‎为：FK_%.U8:CHILD%_%.U9:REFR%_%.U8:PARENT‎%可见，该命名方法是‎：'FK_'+8位子表名+9位Refe‎rence名‎+8位父表名，你可以根据这‎中模式自定义‎为：FK_%.U7:CHILD%_RELAT‎IONS_%.U7:PARENT‎%，可以使FK名‎称变为FK_‎TABLE_‎2_RELA‎TIONS_‎TABLE_‎1掌握这种方法‎后就可以按照‎自己的想法修‎改了生成建库脚本‎SQL文件中‎的表头注释很‎讨厌，可以在Databs‎e -> Genera‎te Databa‎se (Ctrl+G)窗口中，选择Opti‎ons卡片，去掉Usag‎e的Titl‎e钩选项即可‎。

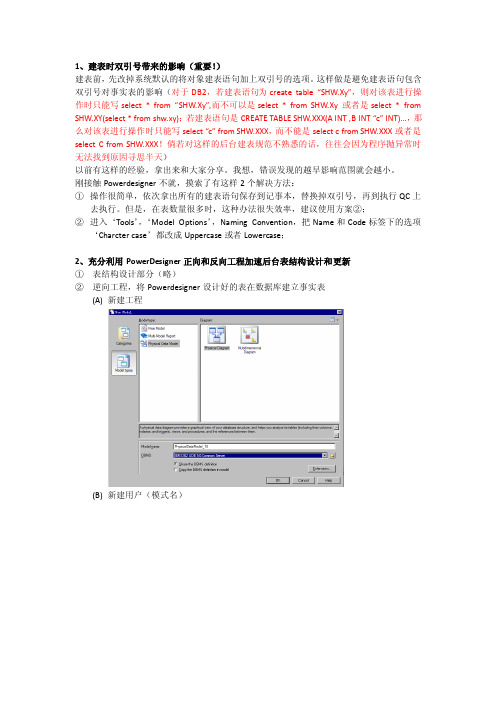

1、建表时双引号带来的影响（重要！）建表前，先改掉系统默认的将对象建表语句加上双引号的选项。

这样做是避免建表语句包含双引号对事实表的影响（对于DB2，若建表语句为create table “SHW.Xy”，则对该表进行操作时只能写select * from “SHW.Xy”,而不可以是select * from SHW.Xy 或者是select * from SHW.XY(select * from shw.xy)；若建表语句是CREATE TABLE SHW.XXX(A INT ,B INT “c” INT)…，那么对该表进行操作时只能写select “c” from SHW.XXX，而不能是select c from SHW.XXX或者是select C from SHW.XXX！倘若对这样的后台建表规范不熟悉的话，往往会因为程序抛异常时无法找到原因寻思半天）以前有这样的经验，拿出来和大家分享。

我想，错误发现的越早影响范围就会越小。

刚接触Powerdesigner不就，摸索了有这样2个解决方法：①操作很简单，依次拿出所有的建表语句保存到记事本，替换掉双引号，再到执行QC上去执行。

但是，在表数量很多时，这种办法很失效率，建议使用方案②；②进入‘Tools’，‘Model Options’，Naming Convention，把Name和Code标签下的选项‘Charcter case’都改成Uppercase或者Lowercase；2、充分利用PowerDesigner正向和反向工程加速后台表结构设计和更新①表结构设计部分（略）②逆向工程，将Powerdesigner设计好的表在数据库建立事实表(A)新建工程(B)新建用户（模式名）(C)新建表名(D)设计表结构a)选择模式b)选择表空间和物理信息c)脚本预览(E)执行建表(F) A目前采用的办法就是先导出SQL脚本，手动在DB2上建表。

然后再走下面的流程。

PowerDesign ⾼级应⽤Powerdesigner 使⽤建议PowerDesign ⾼级应⽤Powerdesigner 使⽤建议1．Powerdesigner 使⽤建议1.1业务规则的使⽤(Business Rule)对于⼀些业务逻辑可能出现在多个数据表中，建议封装成Business Rule ，这样便于业务逻辑的重新使⽤，也便于业务逻辑的维护。

为了便于维护业务逻辑，可以考虑将Business Rule 和Domains 结合起来使⽤。

将业务Business Rule 应⽤到Domains 上，然后再把Domains 应⽤到数据表的字段上。

例如：在拆迁项⽬中，拆迁业务部分，管理参数业务部分，房源业务部分，拆迁合同部分的数据表中都有楼层这个字段，因此先⼀个Business Rul e ，然后定义⼀个Domain ，这样相应的数据表的字段就可以使⽤这个Domain 了。

1.2.⾃定义数据类型(Domains)的使⽤oralce 提供了⼀些内置的数据类型，但是⽤户也可以根据业务的需要，定义⾃定义的数据类型。

在⾃定义数据类型⾥⾯包装业务逻辑。

正如上⾯的房屋楼层，我们可以定义⼀个独⽴的数据类型(Domain)维护，然后在相关数据表的字段上使⽤这个⾃定义数据类型。

⼀般在定义⾃⼰的数据类型时候，可以在oracle 基本类型上定义，然后可以加上⼀些standard check 或者Business Rules 。

⽐如：在拆迁项⽬中，⾯积类别这个字段在很多数据表都出现了，可以作为⼀个单独的数据类型类维护，定义⼀个” ⾯积类别” Domains （包含的种类有：0 --- 厅房⾯积,1 --- 使⽤⾯积,2 --- 单元⾯积,,3 --- 总建筑⾯积,4 --- 分摊⾯积）。

⽽且由于Powerdesigner 的提供关联作⽤,这样便于当业务逻辑发⽣了变动，能够很快查询出那些对象受到影响。

1.3序列号(Sequence)的使⽤在powersigner 的模型⾥⾯定义⼀堆了Sequence ，接下来的是要把他们和数据表的相关字段关联起来，特别是那些⽤于多个数据表字段的Sequence 。

powerdesigner实验总结体会PowerDesigner是一款功能强大的建模工具，可以帮助软件开发人员进行需求分析、系统设计和数据库设计等工作。

在实验中，我对PowerDesigner进行了深入的学习和实践，收获颇多。

下面将对实验总结体会进行详细的阐述。

PowerDesigner具有直观的界面和丰富的功能，使得我们可以方便地进行建模工作。

在实验中，我学会了使用PowerDesigner进行实体关系模型的设计。

通过创建实体、属性和关系等元素，我能够清晰地描述系统的结构和各个实体之间的关系。

同时，PowerDesigner 还提供了多种视图，如逻辑视图和物理视图，方便我们从不同角度来审视系统的设计。

PowerDesigner还具有强大的逆向工程和正向工程功能，可以将数据库的结构导入到PowerDesigner中进行分析，并且可以将PowerDesigner中的模型生成数据库的结构脚本。

在实验中，我成功地将一个数据库的结构导入到PowerDesigner中，并对其进行了修改和优化。

通过PowerDesigner，我能够清晰地了解数据库的结构和关系，并能够针对性地进行优化和调整。

PowerDesigner还支持多种建模标准和方法，如UML、BPMN和ERM 等。

这使得我们可以根据不同的需求选择合适的建模标准和方法，并进行相应的建模工作。

在实验中，我学会了使用PowerDesigner 进行UML建模，通过创建类、对象和关联等元素，我能够清晰地描述系统的行为和结构，并能够进行相应的分析和设计。

PowerDesigner还具有强大的文档和报告生成功能，可以自动生成各种文档和报告，如需求文档、设计文档和测试报告等。

在实验中，我学会了使用PowerDesigner生成实体关系模型的文档，并进行了相应的修改和调整。

通过PowerDesigner，我能够快速地生成高质量的文档和报告，提高了工作的效率和质量。

powerdesigner的安装1．解压文件，以下是解压后的文件2．双击，执行安装程序点击Next，出现以下界面：选择China，出现以下安装界面：选择I AGREE并点击Next：点击Browse可以选择安装目录，设置完毕后点击Next：以上都为默认，不用设置，直接点击Next：继续点击Next：在此需要设置安装目录名称，一般情况下不用设置，直接点击Next：此处为打印出你的安装信息(包括安装目录等)，点击Next：在此处需要等待一段时间，弹出以下界面：点击finish完成安装。

powerdesign的使用1．首先打开powerdesign，出现如下界面：点击Create Model：在此界面可以建立各种工程，若要建立数据库模型，则选择Information下的Physical Data，在Model name选项里可以填写数据库名称，在DBMS选择数据库类型（包括mysql、sql server，oracle）等，点击OK：在此界面就可以建立表和表关系了，选中中的，在空白处点击，出现一个表格：双击表格就可以添加字段了：在此界面可填写表名，表编码，注释，一般Name和comment都是用中文写的，值可以一样，点击Columns：在此界面可以添加字段：name可以填写中文，Data Type为该字段在数据库的类型，P 为是否主键，M为是否为空，默认为空，若设定默认值：可以如下操作选定要设置的字段右击，点击Properties或直接按ALT+ENTER：在此界面可以设置字段的默认值、最大值、最小值等2．建立表关系注意在建立表关系时，从主键字段到关联的字段连线导出.sql文件1．选定需要导成.sql文件的数据库：点击generate database：Directory为文件保存路径File name为导出的文件名称，点击确定即可导出添加公用字段有时候数据库中表建立完毕之后，需要给每张表加或多或少的相同的字段，这样，如果我们一张一张的加字段，工作量可想而知，powerdesign给我们提供了用脚本执行的功能：点击tools—>execute commands-->edit/run script或者可以直接按CTRL+SHIFT+X:在此界面可以写VBscript,若要给每张表加创建人、创建时间、修改人、修改时间等字段可以执行如下代码：Option ExplicitDim mdl ' the current modelSet mdl = ActiveModelDim Tab 'running tableDim col_CreateTime, col_OperateTime,col_Creator,col_Operator,col_Forbid,col_Version ' 定义属性变量for each Tab in ActiveModel.TablesSet col_CreateTime = Tab.Columns.CreateNewset col_OperateTime = Tab.Columns.CreateNewset col_Creator = Tab.Columns.CreateNewset col_Operator = Tab.Columns.CreateNewset col_Forbid = Tab.Columns.CreateNewset col_Version = Tab.Columns.CreateNewcol_ = "创建时间"col_CreateTime.code = "CREATETIME"col_CreateTime.DataType = "datetime"col_ = "修改时间"col_OperateTime.code = "OPERATETIME"col_OperateTime.DataType = "datetime"col_ = "创建人"col_Creator.code = "CREATOR"col_Creator.DataType = "char(36)"col_ = "修改人"col_Operator.code = "OPERATOR"col_Operator.DataType = "char(36)"col_ = "是否禁用"col_Forbid.code = "FORBID"col_Forbid.DataType = "bit"col_Forbid.col_ = "版本"col_Version.code = "VERSION"col_Version.DataType = "long"next设置name和comment一致有时在建立表时需要将name和comment的值设为一样，我们也没有必要一张一张的去设置，只需按照以上方法执行一下代码即可：Option ExplicitValidationMode = TrueInteractiveMode = im_BatchDim mdl ' the current model' get the current active modelSet mdl = ActiveModelIf (mdl Is Nothing) ThenMsgBox "There is no current Model"ElseIf Not mdl.IsKindOf(PdPDM.cls_Model) ThenMsgBox "The current model is not an Physical Data model."ElseProcessFolder mdlEnd If' This routine copy name into code for each table, each column and each view ' of the current folderPrivate sub ProcessFolder(folder)Dim Tab 'running tablefor each Tab in folder.tablesif not tab.isShortcut thenment = Dim col ' running columnfor each col in tab.columnsment= nextend ifnextDim view 'running viewfor each view in folder.Viewsif not view.isShortcut thenment = end ifnext' go into the sub-packagesDim f ' running folderFor Each f In folder.Packagesif not f.IsShortcut thenProcessFolder fend ifNextend sub。

powerdesigner用法
PowerDesigner是一种强大的建模与设计工具，可用于各种领域，如企业架构、数据建模、流程建模等。

以下是PowerDesigner的用法： 1. 数据建模：PowerDesigner可以使用E-R图、UML类图和物理模型来建模数据库、数据仓库和数据集成。

可以使用该工具生成数据库脚本和数据字典，以及执行数据建模和分析。

2. 企业架构：PowerDesigner可以帮助企业进行业务流程建模、组织结构建模、应用程序建模等。

使用此工具可以更好地理解企业架构，以便做出更好的决策。

3. 流程建模：PowerDesigner支持BPMN、UML和EPC流程建模。

可以使用该工具设计和优化业务流程，以便更好地实现组织目标。

4. 可视化建模：PowerDesigner使用可视化建模技术，使得建模过程更直观、更简单。

可以通过把图形元素拖动到画布上来创建模型，也可以使用元素库中的元素。

5. 生成文档：PowerDesigner可以生成各种类型的文档，如业务流程图和数据字典。

生成的文档可以导出为PDF、HTML、RTF等格式。

总之，PowerDesigner是一种功能强大的建模与设计工具，可用于多种领域。

使用该工具可以更好地理解和管理组织的信息和流程。

- 1 -。

1.powerdesigner功能Powerdesigner是一款优秀的、集成化得建模工具。

2.特点（1）新的核心功能增强知识库分支管理功能、本地浏览器过滤器、增强企业词汇、改进企业知识库、增强知识库和数据库的安全性、增强powerdesigner接口功能（2）数据模型的新特点物理数据模型PDM新功能、增强的DBSM支持、数据移动模型DMM的新特点3.支持的功能模型EAM 企业架构模型、RQM 需求模型、DMM 数据移动模型、BPM 业务流程模型、CDM 概念数据模型、LDM 逻辑数据模型、PDM 物理数据模型、OOM 面向对象模型、XML 模型、FEM 自由模型4.各个模型之间的关系模型转换左边表示存在的模型上边表示目的模型5.采用powerdesigner建立模型的过程6.各模型文件的默认扩展名1.需求模型的功能需求模型是一种文档式模型，能够准确恰当的解释开发过程中需要实现的功能、行为。

建立需求模型的目的是定义系统边界，使系统开发人员能够更清楚的了解系统需求，为估算开发系统所需要的成本和时间提供基础，从而保证更准确的项目实施结果；RQM通过层次结构显示系统的主要功能及实施计划；通过属性设置可以完成需求的详细描述，并可进一步分析系统的业务需求、结构及机制。

1.数据库设计的阶段6个阶段：需求分析阶段、概念结构设计阶段、逻辑结构设计阶段、物理结构设计阶段、数据库实施阶段、运行和维护阶段2.实体：现实世界中客观存在，并可相互区别的事物或事件。

属性：可以描述实体特征联系：两个实体之间的关系数据项：信息存储的最小单位，可以附加在实体上作为实体的属性。

域：具有相同数据类型值的集合。

3.实体之间的联系：一对一联系、一对多联系、多对多联系标定与非标定联系、递归联系、多元联系、继承联系注释：标定联系：一个实体的标识符进入另一个实体并与该实体的标识符共同组成其标识符的关系。

非标定联系：一个实体的标识符进入另一个实体充当非标实符的关系递归联系：一个实体与自身发生联系如：每名职工由一个领导管理，一个领导管理多名职工。
