PowerDesigner使用技巧

powerdesigner 教程PowerDesigner 是一款数据库建模工具，它可以帮助用户设计和管理数据库结构。

下面是一个简单的教程，介绍了如何使用PowerDesigner。

1. 安装 PowerDesigner：首先，下载并安装 PowerDesigner 软件。

安装完成后，启动该软件。

2. 创建新模型：在 PowerDesigner 的主界面中，选择“文件”>“新建”>“模型”。

然后，选择合适的数据模型类型（如关系型数据库、面向对象数据库等），并为模型命名。

3. 创建数据表：在左侧的模型树中，找到刚创建的模型，右键单击它，并选择“新建”>“数据表”。

然后，输入数据表的名称和其他属性，如列名、数据类型等。

重复此步骤以添加更多的数据表。

4. 定义关系：在数据表上右键单击，并选择“新建”>“关联”。

然后，选择关联的两个数据表，并定义它们之间的关系类型（如一对一、一对多等）。

5. 设计实体属性：在数据表上右键单击，并选择“新建”>“列”。

然后，输入列的名称和其他属性，如数据类型、长度、默认值等。

重复此步骤以添加更多的列。

6. 设计主键和外键：在数据表上右键单击，并选择“新建”>“主键”或“外键”。

然后，选择相关的列，并定义主键或外键的属性。

7. 生成物理模型：在 PowerDesigner 的菜单栏中，选择“工具”>“逆向工程”>“生成物理模型”。

然后，选择想要生成的数据库类型，如 MySQL、Oracle 等。

8. 导出脚本：在生成的物理模型中，选择“文件”>“导出”>“生成脚本”。

然后，选择脚本语言和导出的路径，并点击“导出”按钮。

9. 完成：至此，你已成功设计和生成数据库结构。

根据需要，你可以进一步修改数据模型、增加数据表或进行其他操作。

希望这个简单的教程能帮助你快速上手 PowerDesigner。

请根据实际需要，在不同的步骤中进行相应的操作。

PowerDesigner使用教程PowerDesigner 使用教程详解PowerDesigner12使用介绍jj小叶PowerDesigner 使用教程详解使用目标1 PowerDesigner12 介绍2 PowerDesigner12 使用方法PowerDesigner 使用教程详解1 PowerDesigner12 介绍1.1 使用目的1.2 注意事项PowerDesigner 使用教程详解2 PowerDesigner12使用方法2.1 创建数据模型2.2 创建Package2.3 创建表2.4 外键关系表创建2.5 导出SQLPowerDesigner 使用教程详解2.1创建数据模型选择菜单：File-New,如下图，Model Type选项里选择Physical Data Model, General标签：Model name项为创建数据模型的名字，DBMS是数据库类型，如：MS SQL/MY SQL/ORACLE等其他选项无需修改PowerDesigner 使用教程详解2.1创建数据模型PowerDesigner 使用教程详解2.1创建数据模型创建后，WorkSpace项显示结果如下图PowerDesigner 使用教程详解2.2 创建Package在OA系统上点选右键，选择New-Package,如下图PowerDesigner 使用教程详解2.2 创建Package点选后，如下图Name和Code后有等号按扭，按下后表示Name和Code数据同步，即当输入Name后Code会同步输入PowerDesigner 使用教程详解2.2 创建Package创建后如图PowerDesigner 使用教程详解2.3 创建表在“基础数据”上点右键，选择New-TablePowerDesigner 使用教程详解2.3 创建表点击后显示PowerDesigner 使用教程详解2.3 创建表调整参数配置，修改表名PowerDesigner 使用教程详解2.3 创建表增加、修改、删除列PowerDesigner 使用教程详解2.3 创建表查看表SQLPowerDesigner 使用教程详解2.4 外键关系表创建新建表，并创建外键点选Table按扭，并在表区域点击左键PowerDesigner 使用教程详解2.4 外键关系表创建点选Reference按扭，并从新建表拖拉到旧表，如图，这样外键关系创建成功，修改当前新建表，只要双击新建表，修改和创建表一样PowerDesigner 使用教程详解2.5 导出SQL点击菜单Database-Generate DatabasePowerDesigner 使用教程详解2.5 导出SQL修改导出文件目录和文件名PowerDesigner 使用教程详解2.5 导出SQL修改相应选项，勾选需要导出表，视图等，点选标签Preview,可看到导出sql,点击确定则导出数据。

点击物理数据模型，填写模型名、数据库版本：点击ok，如果不⼩⼼选错了，也不要紧，可以在Database选项卡中重新编辑。

接下来将产⽣模型名称、表的⼯具栏：⼯具栏可以建表：填写表名称：Columns编辑表选中右键>属性可以添加序列：给序列命名：给序列定义：查看序列⽣成：⽣成序列的sql语句显⽰如下：可以点击表再添加个字段（项⽬经理Id）：可以看⼀下表结构：再建⼀个项⽬经理表：项⽬经理表字段：现在有两个表了：此时点击reference，可以建⽴两个表间，相同字段的主外键关系（带fk的都是从表）：此时双击箭头可以对reference进⾏编辑：此时就可以保存了，可以ctrl+s，即可另存为pdm⽂件：保存于桌⾯即可接着可以根据模型来⽣成sql语句：选择在桌⾯⽣成sql即可：可以看到桌⾯上⽣成了sql⽂件：打开crebas.sql/*==============================================================*/ /* DBMS name: ORACLE Version 10g *//* Created on: 2020/4/6 4:00:38 *//*==============================================================*/ -- Type package declarationcreate or replace package PDTypesasTYPE ref_cursor IS REF CURSOR;end;-- Integrity package declarationcreate or replace package IntegrityPackage ASprocedure InitNestLevel;function GetNestLevel return number;procedure NextNestLevel;procedure PreviousNestLevel;end IntegrityPackage;/-- Integrity package definitioncreate or replace package body IntegrityPackage ASNestLevel number;-- Procedure to initialize the trigger nest levelprocedure InitNestLevel isbeginNestLevel := 0;end;-- Function to return the trigger nest levelfunction GetNestLevel return number isbeginif NestLevel is null thenNestLevel := 0;end if;return(NestLevel);end;-- Procedure to increase the trigger nest levelprocedure NextNestLevel isbeginif NestLevel is null thenNestLevel := 0;end if;NestLevel := NestLevel + 1;end;-- Procedure to decrease the trigger nest levelprocedure PreviousNestLevel isbeginNestLevel := NestLevel - 1;end;end IntegrityPackage;/drop trigger "CompoundDeleteTrigger_coder"/drop trigger "CompoundUpdateTrigger_coder"/drop trigger "tib_coder"/drop trigger "CompoundInsertTrigger_coder"/alter table "coder"drop constraint FK_CODER_REFERENCE_PRO_MAN/drop table "coder" cascade constraints/drop table "pro_man" cascade constraints/drop sequence "Sequence_2"/drop sequence "Sequence_3"/drop sequence "coder_seq"/create sequence "Sequence_2"/create sequence "Sequence_3"/create sequence "coder_seq"increment by 1start with 1maxvalue 999minvalue 1cache 20//*==============================================================*/ /* Table: "coder" *//*==============================================================*/ create table "coder" ("cId" NUMBER(10) not null,"cname" varchar2(20),"pmId" number(10),constraint PK_CODER primary key ("cId"))//*==============================================================*/ /* Table: "pro_man" *//*==============================================================*/ create table "pro_man" ("pmId" number(10) not null,"pmName" varchar2(20),constraint PK_PRO_MAN primary key ("pmId"))/alter table "coder"add constraint FK_CODER_REFERENCE_PRO_MAN foreign key ("pmId")references "pro_man" ("pmId")/create trigger "CompoundDeleteTrigger_coder" before deleteon "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "CompoundUpdateTrigger_coder" before update of "cId","pmId"on "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;seq NUMBER;beginseq := IntegrityPackage.GetNestLevel;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "tib_coder" before inserton "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Column ""cId"" uses sequence coder_seqselect coder_seq.NEXTVAL INTO :new."cId"from dual;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/create trigger "CompoundInsertTrigger_coder" before insert on "coder"for each rowdeclareintegrity_error exception;errno integer;errmsg char(200);dummy integer;found boolean;begin-- Column ""cId"" uses sequence coder_seqselect coder_seq.NEXTVAL INTO :new."cId"from dual;-- Errors handlingexceptionwhen integrity_error thenraise_application_error(errno, errmsg);end;/接着就是反转的过程：命名模型，然后选择要反转的数据库版本：点击Using a data source，然后点击右侧数据库⼩图标：接着点configure(配置数据源)：点击Add Data Source:选择系统数据源：接着选Oracle in OraDb10g_home1(其实这⼀步是⾃动检测你的数据库版本，所以只有⼀个10g)点完成：接着需要填：如果忘记了，可以登⼀下数据库：完善数据源和服务信息、⽤户id：数据源名⾃⼰起、TNS Service Name会⾃动匹配出服务名选择即可（就是数据库名），scott是⽤户名。

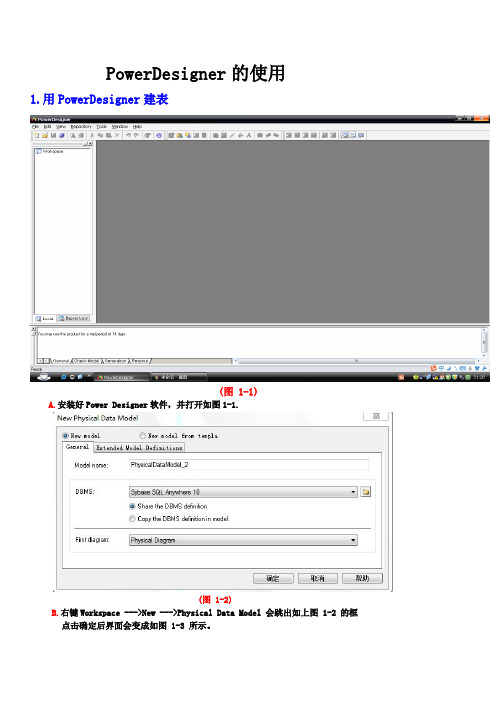

PowerDesigner的使用1.用PowerDesigner建表(图 1-1)A.安装好Power Designer软件，并打开如图1-1.(图 1-2)B.右键Workspace --->New --->Physical Data Model 会跳出如上图 1-2 的框点击确定后界面会变成如图 1-3 所示。

(图1-3)C.单击选中右上方Palette框中的table图案(鼠标移到图案上就会有提示)，然后在空白处单击就会出现一个table样子的小框如图 1-4 所示.(图 1-4)D.右键图1-4 ,然后单击Columns，会弹出图1-5的框.在这里填写一些表的字段等信息，填好后点击应用，再点确定按钮则表就会变成如图1-6的样子(图1-6)(图1-5)E.当你两张表有外健关联时，可以用Palette框中的Reference图案表示，具体请看图所示，比如还有一张表Table_2,如图1-7.(图1-7)F.假如table_2中的班级编号是table_1中编号的外键，则可以选中Reference图案，单击table_1,并拖动鼠标到table_2，并双击出现的虚线，弹出一个框，如图1-8所示，根据两张表的关系，填入相应的值，单击应用和确定(图1-8)2.与数据库连接,将数据库中的表导入PowerDesignerA.要想将数据库中的表导入PowerDesigner首先得连接数据库，连接数据库的操作如下。

B.单击菜单栏上的File ---> Reverse Engineer --> Database 弹出如图2-1的框。

(图2-1)C.在图2-1中的DBMS栏中选择你用的数据库(我用的是oracle，选ORACLE Veision 10g)点击确定，弹出如图2-2的框，选中Using a data source ，并单击文本框右边的数据库图标,弹出图2-3的框.(图2-2)(图2-3)D.单击Configure...,弹出图2-4 的框.(图2-4)E.单击图2-4中的数据库图标,弹出图2-5的框.选中用户数据源，单击下一步.(图2-5)F.弹出图2-6的框，选中Microsoft ODBC for Oracle 单击下一步.(图2-6)G.弹出图2-7的框，单击完成。

使用步骤：1.新建Conceptual Data Model文件，概念数据模型(CDM)。

2.工具(tool)里面生成…功能的第二项，或者ctrl+G生成物理数据模型（PDM文件后缀，我们常见的表的型式）。

3./数据库/生成数据库，或者ctrl+G生成sql脚本。

过程1中的技巧：a.同一个字段不能重复的写，如果要重复的使用该字段，该字段在拥有这个字段的表中应该是主键，其他要拥有该字段的表可以与该表建立多对一的关系，如此生成PDM后，该字段会自动的作为外键添加到需要的表中。

b.如果一个实体（表）没有一个自己的主键（作为其主键的是外键），则该实体应该写为“联合连接”（多对多关系）。

c.“关系”默认为一对多关系，在画一个关系的时候，出发点为一方，终点为多方。

d.设不了主键的原因：如果一个字段在多个表中出现则设不了，请删除在他表中多余重复的同名字段。

e.即使删除了表，曾经保存实体或关系时产生的字段仍然会存在，以便于在另外的地方引用时输入字段名，保存即可看到该字段已经设定好类型了，因此应该事先计划好字段(可以打开浏览器Data Items，找到并删除之)。

f.过程2中常见的报错：a.注意PDM生成选项中，DBMS请选择对应的类型，如选择Microsoft SQL Server 2000，否则生成的脚本出错，运行不了；注意不要点击下拉框右边的改变文件夹路径的设置，若改了请改回，否则会找不到选项。

b.Undefined data type 为未定义数据类型错误。

c.Existence of identifiers “实体”没有自己的主键，却有一个或多个外键，若与多个外键连接则该“实体”应该为“关系”，否则该有主键的主键。

d.原先和有主键的表建立了关系后，删除了关系而没有及时的删除主键表中的[标识符]信息（主键表的最末行有identifier_1 <pi>）e.Existence of referencef.Existence of relationship 与外界没有关系。

PowerDesigner 使用方法简介一、从网上下载软件。

路径为：计算机系\软件工程与项目管理（CMM）\工具二、安装软件三、软件使用过程根据下述过程建立如图所示的E-R图。

1、点击PowerDesigner图标启动软件。

进入到初始页面，如图2所示2、点击菜单中的文件项，选择新建，出现要求选择建立何种模型的模型类型对话框。

其中Conceptual Data Model CDM，为概念(数据)模型，它建立的就是E-R图Business Process Model BPM，业务处理模型Object-Oriented Model OOM，面向对象模型Physical Data Model PDM，物理（数据）模型，它建立的就是数据库表选择CDM并单击确认按钮。

3、进入PowerDesigner的CDM操作窗口4、界面上出现一个小工具条palette，里面包括常用的数据库建模工具。

用鼠标单击工具条中的工具后，到界面中央单击或拖动即可。

为了能够完成前述图1的内容，选中图标，在界面中间单击五次，形成如图所示画面。

此时，每一个实体都是空的。

需要逐个进行定义和描述。

5、定义实体双击其中的一个实体，弹出实体属性定义对话框。

对“General”选项卡上的内容进行定义。

Name ：定义实体的显示名称（图书）Code ：定义实体的代码中表示名称（book），必须是英文。

Number ：实体中实例（记录）的最大个数（100000000，它表示图书馆的最大藏书量可达一亿册）。

这个数字的作用是便于估计数据库服务器的磁盘容量。

6、定义属性、属性的约束和算法“Attribute”选项卡上定义属性，如图所示每一行定义一个属性，包括属性描述（名称，name）、属性代码（code）、数据类型（type）、使用域（domain）、是否可空（强制，M）、是否为主键（P）、是否显示在模型中（D）。

属性描述在概念模型中进行显示，转换成物理模型后将被忽略，转而显示属性代码。

PowerDesigner使用详解PowerDesigner的样式设置PD提供了强大的配置功能，可以对生成的数据库对象命名、数据模型的展现进行设置。

这里首先讲下样式的设置。

颜色和字体设置1.单独设置某个对象的颜色和字体1.1修改实体填充色（1）单击选中某个需要修改填充色的实体。

（2）右击，在弹出式菜单中选择“Format”选项，系统将弹出格式化窗口。

（3）切换到“Fill”选项卡中，选择Fill color为白色，如图所示：（4）单击确定或应用按钮，即可将选中的实体修改为白色填充色。

1.2修改线条颜色（1）选中需要修改线条颜色的实体或者是关系。

（2）右击，在弹出式菜单中选择“Format”选项，系统将弹出格式化窗口。

（3）切换到“Line Style”选项卡，修改Color为黑色，如图所示：（4）单击确定或应用按钮，即可将选中的实体线条修改为黑色。

1.3修改字体（1）选中需要修改线条颜色的实体或者是关系。

（2）右击，在弹出式菜单中选择“Format”选项，系统将弹出格式化窗口。

（3）切换到“Font”选项卡，左边会列出多个Symbol，可以将实体的名字、实体中的属性、主键等分别设置不同的字体。

统一要求所有Symbol都使用Times New Roman字体，Size为10，颜色为黑色，如图所示：（4）单击确定或应用按钮，即可将选中的对象的文字进行修改。

2.设置所有模型的颜色和字体设置一个模型中所有对象的颜色、字体等的方法有两种，一种是使用Ctrl+A全选所有实体和关系，然后右键单击“Format”选项或者单击工具栏的Line Style、Fill Style和Font按钮。

另一个办法是不选择任何对象，在空白区域右击，在弹出式菜单中选择“Display Preferences”选项，在左边的Category 列表中选择“Format”->“Entity”选项，系统会在右侧显示当前的实体的样式。

PowerDesigner使用教程|使用方法我们现在的需求是:希望当接到一个新的工程项目时,程序员只需要根据项目需求,设计出数据库的结构(表,表的字段,表间关系),之后只要按一个按键,就能立刻得到基于该数据库的所有分层架构代码文件.也就是说,我们希望能在不敲一行代码的情况下获取所有我们想要的代码!而这就是这2个软件能做到的事情,也是我们安装它们的目的.好了,角色已经介绍完了,接着看看它们是如何演绎这场精彩的演出的吧:首先我们需要创建一个测试数据库,为了简单,我们在这个数据库中只创建一个Student表和一个Major表.其表结构和关系如下所示.看看怎样用PowerDesigner快速的创建出这个数据库吧.1.现在开始使用PowerDesigner创建数据库,首先运行程序,进入主界面:2.File—New Model—Physical Data Model—Physical Diagram—Model name 设置为test,DBMS属性设置为Microsoft SQL Server 2005:3.首先用表格工具创建一个表格模板:4.双击表格模板,设置属性,我们首先设置Major表:5.设置好表名,点击Columns标签,设置字段属性,设置如图所示:6.因为MajorID字段我们要设置为自动增长,所以要设置它的高级属性,选择MajorID字段,点击属性按钮,在General面板中勾选上Identity复选框:7.确定后我们再创建一个Student表,字段设置如图所示:8.接着是为Student创建一个MajorID外键,使用PowerDesigner可以很轻松的完成这个工作,选择关系设置工具,在Student表上按住左键不放,拖拽至Major 表,便可为Student表添加一个MajorID的外键:9.哈哈,现在测试表已经设置好了,接着设置一下我们要生成的数据库吧,这些表都将被创建到该数据库中,我们在设计面板空白处右键—Properties,在弹出的属性设置对话框设置如下:10好了,在此我们对新数据库的设置已经完成,但是在SQL中还是空空如也啊,我们要怎么把这边设计好的结构移植到SQLServer 2005中呢?执行操作:Database—Generate Database,设置好存储过程导出目录和文件名,点击确定即可:11.到你的导出目录,就可以看见导出的数据库创建存储过程了,打开SQL,执行一下,你就会看到数据库被神奇的创建好了:12.好了,数据库的准备工作做好了,下一篇我们就将使用该数据库结合CodeSmith自动批量生成代码啦~上述实践中生成的源代码:SQL.sql /*=========================================================== ===*//* Database name: PD_test *//* DBMS name: Microsoft SQL Server 2005 *//* Created on: 2010/6/13 星期日 17:27:17 *//*==============================================================*/dropdatabase PD_testgo/*==============================================================*/ /* Database: PD_test *//*==============================================================*/ createdatabase PD_testgouse PD_testgo/*==============================================================*/ /* Table: Major *//*==============================================================*/ createtable Major (MajorID intidentity,Name nvarchar(20) notnull,Remark nvarchar(Max) null,constraint PK_MAJOR primarykey (MajorID))go/*==============================================================*/ /* Table: Student *//*==============================================================*/ createtable Student (StudentID nvarchar(20) notnull,MajorID intnull,Name nvarchar(20) notnull,Sex bitnotnull,Age intnull,Remark nvarchar(Max) null,constraint PK_STUDENT primarykey (StudentID))goaltertable Studentaddconstraint FK_STUDENT_REFERENCE_MAJOR foreignkey (MajorID) references Major (MajorID)go。

PowerDesigner 教程一、介绍PowerDesigner 是一款由 Sybase 公司开发的建模工具，可以帮助用户进行数据建模、业务流程建模、UML 建模等。

它支持多种数据库平台，如 Oracle、SQL Server、MySQL 等，同时还支持多种编程语言和建模标准。

二、安装和配置1. 下载和安装首先，你需要从 Sybase 官网下载 PowerDesigner 的安装包。

下载完成后，双击安装包文件并按照提示进行安装。

安装过程比较简单，只要按照默认选项进行就可以了。

2. 设置数据库连接安装完成后，打开 PowerDesigner，第一次启动时会弹出一个欢迎界面。

在这个界面上，你可以选择连接到一个数据库，或者选择暂时不连接。

如果你选择连接到一个数据库，那么你需要配置数据库连接。

点击界面上的“数据库连接”按钮，弹出一个设置数据库连接的对话框。

在对话框中填写数据库的相关信息，包括数据库类型、主机名、端口号、用户名和密码等。

三、数据建模PowerDesigner 是一个强大的数据建模工具，可以帮助用户进行实体关系图的绘制。

以下是使用 PowerDesigner 进行数据建模的基本步骤：1. 创建一个新模型首先，打开 PowerDesigner，点击菜单栏上的“文件”，选择“新建模型”。

在弹出的对话框中，选择你要创建的模型类型，如逻辑模型、物理模型等。

选择模型类型后，点击“确定”按钮创建新模型。

2. 绘制实体关系图在新创建的模型中，你可以通过拖拽实体和关系来绘制实体关系图。

首先，从左侧的工具栏中选择“实体”工具，在画布上点击鼠标左键，然后拖拽鼠标以绘制一个实体。

接着，选择“关系”工具，在画布上点击鼠标左键，然后拖拽鼠标以绘制实体之间的关系。

3. 定义属性和约束在绘制实体关系图的过程中，你可以双击实体或关系来定义它们的属性和约束。

点击实体或关系，然后在右侧的属性编辑器中进行编辑。

你可以定义实体的属性、主键、外键等，也可以定义关系的类型和约束等。
