电⼦电路基础习题册参考答案第⼀章电⼦电路基础习题册参考答案（第三版）全国中等职业技术第⼀章常⽤半导体器件§1-1 晶体⼆极管⼀、填空题1、物质按导电能⼒的强弱可分为导体、绝缘体和半导体三⼤类，最常⽤的半导体材料是硅和锗。

2、根据在纯净的半导体中掺⼊的杂质元素不同，可形成N 型半导体和P 型半导体。

3、纯净半导体⼜称本征半导体，其内部空⽳和⾃由电⼦数相等。

N型半导体⼜称电⼦型半导体，其内部少数载流⼦是空⽳；P 型半导体⼜称空⽳型半导体，其内部少数载流⼦是电⼦。

4、晶体⼆极管具有单向导电性，即加正向电压时，⼆极管导通，加反向电压时，⼆极管截⽌。

⼀般硅⼆极管的开启电压约为0.5 V，锗⼆极管的开启电压约为0.1 V；⼆极管导通后，⼀般硅⼆极管的正向压降约为0.7 V,锗⼆极管的正向压降约为0.3 V。

5.锗⼆极管开启电压⼩，通常⽤于检波电路，硅⼆极管反向电流⼩，在整流电路及电⼯设备中常使⽤硅⼆极管。

6.稳压⼆极管⼯作于反向击穿区，稳压⼆极管的动态电阻越⼩，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防⽌反向击穿电流超过极限值⽽发⽣热击穿损坏稳压管。

8⼆极管按制造⼯艺不同，分为点接触型、⾯接触型和平⾯型。

9、⼆极管按⽤途不同可分为普通⼆极管、整流⼆极管、稳压⼆极管、开关、热敏、发光和光电⼆极管等⼆极管。

10、⼆极管的主要参数有最⼤整流电流、最⾼反向⼯作电压、反向饱和电流和最⾼⼯作频率。

11、稳压⼆极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所⽰电路中，⼆极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为⽆法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所⽰电路中，⼆极管均为理想⼆极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。

14、图1-1-3所⽰电路中，⼆极管是理想器件，则流过⼆极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。

电工电子第一章试题及答案1. 选择题（每题2分，共40分）1) 电流的国际单位是：a. 安培（A）b. 伏特（V）c. 瓦特（W）d. 欧姆（Ω）答案：a2) 电阻的代号通常用什么字母表示？a. Rb. Ic. Vd. E答案：a3) 电阻越大，导线的电流将会：a. 增加b. 减小c. 不变d. 无法确定答案：b4) 在电路中，电压等于电流乘以电阻，可以用以下公式表示：a. U = R/Ib. I = U/Rc. R = U/Id. I = U*R答案：b5) LED是指什么？a. Light Electrical Display（光电显示器）b. Light Emitting Diode（发光二极管）c. Liquid Electronic Device（液体电子设备）d. Low Energy Device（低能量设备）答案：b6) 开关的作用是什么？a. 调节电源电压b. 控制电路通断c. 改变电路的频率d. 改变电流方向答案：b7) 二极管的主要作用是什么？a. 用于放大电流信号b. 用于切换电流方向c. 用于限制电流流动方向d. 用于发光答案：c8) 电容的单位是：a. 安培（A）b. 伏特（V）c. 瓦特（W）d. 法拉（F）答案：d9) 以下哪个元件可以将交流电转换为直流电？a. 电阻b. 电容c. 二极管d. 三极管答案：c10) 下面哪个元件通常被用于放大电流信号？a. 电阻b. 电容c. 二极管d. 三极管答案：d2. 解答题（每题10分，共60分）1) 请简述电流的定义，并列举几个单位为安培的例子。

答：电流是电荷在导体中流动的现象，它表示单位时间内通过导体横截面的电荷数量。

电流的单位为安培（A）。

例如，常见的单位为安培的电器设备有电灯（例如一个60瓦的电灯通常需要约0.5安培的电流）、电风扇、电视机等。

2) 请解释什么是电阻，并说明它对电流的影响。

答：电阻是指导体阻碍电流通过的特性。

第一章习题解答题1.1 电路如题图1.1所示，试判断图中二极管是导通还是截止，并求出ＡＯ两端的电压ＵＡＯ。

设二极管是理想的。

解：分析：二极管在外加正偏电压时是导通，外加反偏电压时截止。

正偏时硅管的导通压降为0.6～0.8V 。

锗管的导通压降为0.2～0.3V 。

理想情况分析时正向导通压降为零，相当于短路；反偏时由于反向电流很小，理想情况下认为截止电阻无穷大，相当于开路。

分析二极管在电路中的工作状态的基本方法为“开路法”，即：先假设二极管所在支路断开，然后计算二极管的阳极（P 端）与阴极（N 端）的电位差。

若该电位差大于二极管的导通压降，该二极管处于正偏而导通，其二端的电压为二极管的导通压降；如果该电位差小于导通压降，该二极管处于反偏而截止。

如果电路中存在两个以上的二极管，由于每个二极管的开路时的电位差不等，以正向电压较大者优先导通，其二端电压为二极管导通压降，然后再用上述“开路法”法判断其余二极管的工作状态。

一般情况下，对于电路中有多个二极管的工作状态判断为：对于阴极（N 端）连在一起的电路，只有阳极（P 端）电位最高的处于导通状态；对于阳极（P 端）连在一起的二极管，只有阴极（N 端）电位最低的可能导通。

图（a ）中，当假设二极管的VD 开路时，其阳极（P 端）电位P U 为-6V ，阴极（N 端）电位N U 为-12V 。

VD 处于正偏而导通，实际压降为二极管的导通压降。

理想情况为零，相当于短路。

所以V U AO 6-=；图（b ）中，断开VD 时，阳极电位V U P 15-=，阴极的电位V U N 12-=， ∵ N PUU < ∴ VD 处于反偏而截止∴ VU AO 12-=； 图（c ），断开VD1,VD2时∵ V U P 01= V U N 121-= 11N P U U > V U P 152-= V U N 122-= 22N P U U<∴ VD1处于正偏导通，VD2处于反偏而截止V U AO 0=；或，∵ VD1，VD2的阴极连在一起∴ 阳极电位高的VD1就先导通，则A 点的电位V U AO 0=，而 A N P U UV U =<-=2215∴ VD2处于反偏而截止 图（d ），断开VD1、VD2，∵ V U P 121-= V U N 01= 11N P U U < V U P 122-= VU N 62-= 22N P U U <；∴ VD1、VD2均处于反偏而截止。

第1章习题答案1.1.1 填空题（1）在图1-67所示电路中，甲同学选定电流的参考方向为I，乙同学选定为I′。

若甲计算出I＝-3A，则乙得到的计算结果应为I′＝__3__A。

电流的实际方向与__乙__的方向相同。

（2）由电压源供电的电路通常所说的电路负载大，就是指_负载电阻小，吸收的电流大，消耗的功率大；____。

（3）恒压源的输出电流与_负载电阻____有关；恒流源的端电压与_负载电阻____有关。

（4）在图1-68所示电路中，已知I1＝1A，则I2＝_－０.５____A。

图1-67 题1.1.1（1）图图1-68 题1.1.1（4）图1.1.2 选择题（1）一个实际电路的电路模型： ( b )（A）是唯一的；（B）在不同应用条件下可以有不同的形式（2）理想电路元件用于表征：( a )（A）某种确定的电磁性能；（B）某种确定的功能。

（3）电流的定义是（ B ）（A）自由电子（B）自由电子移动的速度（C）移动电子所需的能量（D）自由电子的电荷（4）电阻的主要目的是（ D ）（A）增加电流（B）限制电流（C）产生热（D）阻碍电流的变化(5) 功率可以定义为（ C ）（A）能量（B）热（C）能量的使用速率（D）使用能量所需的时间(6) 通过一个定值电阻的电流从10mA增加到12mA，电阻的功率将（ A ）（A）增加（B）减少（C）保持不变（7）在图1-69所示电路中，发出功率的元件是__A___。

（Ａ）仅是5Ｖ的电源（Ｂ）仅是2Ｖ的电源（Ｃ）仅是电流源（Ｄ）电压源和电流源都发出功率（Ｅ）条件不足（8）在图1-70所示电路中，当R2增大时，恒流源Is两端的电压Ｕ__B___。

（A）不变（B）升高（C）降低图1-69 题1.1.2（7）图图1-70 题1.1.2（8）图（9）在图1-71所示电路中，当开关S闭合后，P点的电位__B___。

（A）不变（B）升高（C）为零（10）在图1-72所示电路中，对负载电阻R而言，点画线框中的电路可用一个等效电源代替，该等效电源是__C___。

第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。

2、根据在纯净的半导体中掺入的杂质元素不同，可形成 N 型半导体和 P 型半导体。

3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。

N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。

4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。

一般硅二极管的开启电压约为 V，锗二极管的开启电压约为 V；二极管导通后，一般硅二极管的正向压降约为 V,锗二极管的正向压降约为V。

5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。

6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。

8二极管按制造工艺不同，分为点接触型、面接触型和平面型。

9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。

10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。

11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为无法确定 V,当开关S与N相接时，A点的电位为 0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为 10V 、流过电阻的电流是 4mA ；当开关S闭合时，A点的电位为 0 V，流过电阻的电流为 2mA 。

14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为，流过V2的电流为 ,输出电压U0为 +5V。

15、光电二极管的功能是将光脉冲信号转换为电信号，发光二极管的功能是将电信号转换为光信号。

第一章数字电路基础第一部分基础知识一、选择题1.以下代码中为无权码的为。

A. 8421BCD码B. 5421BCD码C.余三码D.格雷码2.以下代码中为恒权码的为。

A .8421BCD码B. 5421BCD码C.余三码D.格雷码3. 一位十六进制数可以用位二进制数来表示。

A. 1B.2C. 4D.164.十进制数25用8421BCD码表示为。

A .10 101B .0010 0101 C. 100101 D .101015.在一个8位的存储单元中，能够存储的最大无符号整数是。

A. (256) 10B. (127) 10C. (FF) 16D. (255) 106.与十进制数(53.5) 10等值的数或代码为。

A.(0101 0011. 0101)8421BCDB.(35. 8)16C.(110101. 1)2D.(65. 4)87.矩形脉冲信号的参数有。

A.周期B.占空比C.脉宽D.扫描期8.与八进制数(47. 3) 8等值的数为：A. (100111 . 011 )2B. (27. 6)16C. (27. 3 )16D. (1 00111 . 11 )29. 常用的BCD码有。

A.奇偶校验码B.格雷码C. 8421码D.余三码10 .与模拟电路相比，数字电路主要的优点有。

A.容易设计B.通用性强C.保密性好D.抗干扰能力强二、判断题(正确打，，错误的打X)1.方波的占空比为0. 5。

()2. 8421 码1001 比0001 大。

( )3.数字电路中用“ 1”和“ 0”分别表示两种状态，二者无大小之分。

()4.格雷码具有任何相邻码只有一位码元不同的特性。

()5.八进制数(18) 8比十进制数(18) 10小。

()6.当传送十进制数5时，在8421奇校验码的校验位上值应为1。

( )7.在时间和幅度上都断续变化的信号是数字信号，语音信号不是数字信号。

()8.占空比的公式为：q = t w / T,则周期T越大占空比q越小。

第一章 思考题与习题1.1. 半导体材料都有哪些特性？为什么电子有源器件都是由半导体材料制成的？1.2. 为什么二极管具有单向导电特性？如何用万用表判断二极管的好坏？ 1.3. 为什么不能将两个二极管背靠背地连接起来构成一个三极管？ 1.4. 二极管的交、直流等效电阻有何区别？它们与通常电阻有什么不同？ 1.5. 三极管的放大原理是什么？三极管为什么存在不同的工作状态？ 1.6. 如图P1-1(a)所示的三极管电路，它与图P1-1(b)所示的二极管有何异同？1.7.稳压二极管为何能够稳定电压？1.8.三极管的交、直流放大倍数有何区别？共射和共基电流放大倍数的关系是什么？1.9.三极管的输入特性和输出特性各是什么？1.10. 如图P1-2所示，设I S ＝10－11A ，U T ＝26mV ，试计算u i =0，0.3V ，0.5V ，0.7V 时电流I 的值，以及u i =0.7V 时二极管的直流和交流等效电阻。

解：由I= I S *(exp(U i / U T )-1) 当U i =0时，I=0；当U i =0.3V 时，I=1.026×10－6A ； 当U i =0.5V 时，I=2.248×10－3A ； 当U i =0.7V 时，I=4.927A ； 直流等效电阻R= U i /I = 0.7V/4.927A = 0.142 Ω∵exp(U i / U T )>>1∴交流等效电阻R d = 26/I = 26/4927 = 5.277×10－3 Ω(a)(b)图P1-1图P1-2＋ －u i Di1.11. 电路如图P1-3所示，二极管导通电压U D ＝0.7V ，U T ＝26mV ，电源U ＝3.3V ，电阻R ＝1k Ω，电容C 对交流信号可视为短路；输入电压u i 为正弦波，有效值为10mV 。

试问二极管中流过的交流电流有效值为多少？解：U ＝3.3V>>100mV ，I ＝（U －U D ）/R ＝ (3.3－0. 7)/1k = 2.6 mA 交流等效电阻：R d = 26/I = 10 Ω 交流电流有效值：Id = Ui/Rd = 1 mA1.12. 图P1-4(a)是由二极管D 1、D 2组成的电路，二极管的导通电压U D ＝0.3V 、反向击穿电压足够大，设电路的输入电压u 1和u 1如图P1-4(b)所示，试画出输出u o 的波形。

第一章电子线路基础题库一、填空题1.自然界中，按照导电能力来衡量，可以分为（绝缘体）、（半导体）和（导体）。

2.物质导电能力的差异是由于（物质内部的结构）不同造成的。

物质是由（原子）组成，它是由带正电的（原子核）和带负电的（电子）组成。

它们的电量（相等）。

3.对导体来说，原子核对价电子的束缚很（弱），有大量的价电子可挣脱原子核的束缚成为（自由电子）。

它们在外电场力作用下作定向运动而形成电流，所以表现出良好的（导电性）。

4.常见的半导体材料有（硅）和（锗），它们的最外层都有（4）个价电子。

5.（自由电子）和（空穴）都是一种运载电荷的粒子，两者的移动方向（相反），当形成一定的电流，电流方向就是（空穴）移动的方向。

6．在本征半导体中掺入微量的五价元素磷，磷原子的5个价电子中有(4)个电子和硅原子组成（共价键），多出的一个电子容易挣脱原子核而形成自由电子，这种半导体就称N型半导体，又称(电子半导体)。

7.在N型半导体中，（自由电子）是多子，它的浓度取决于（掺杂浓度）；（空穴）是少子，它的浓度取决于（温度）。

8.在本征半导体中掺入微量的三价元素硼，它与硅原子组成共价键时缺少一个价电子而形成一个（空穴），这种半导体就称P型半导体，又称（空穴半导体）。

9.PN结是由（扩散运动）和（漂移运动）两种运动达到动态平衡而形成的。

10.当PN结正偏时，正向电阻很（小），正向电流较（大）；当PN结反偏时，反向电阻很（大），反向电流很（小）。

11.PN结正偏时，PN结（导通），当PN结反偏时，PN结（截止）。

12.PN结具有（单向导电）、（击穿）、电容、温度等特性。

13.二极管用文字符号（D）表示，两个极分别叫（正极）和负极。

14.在表示二极管时，箭头的方向是从（P）型半导体指向（N）型半导体。

15.按二极管制造工艺的不同，二极管可分为（点接触型）、面接触型和（平面型）三种。

16.三极管用文字符号（T）表示，三个极分别为（基极）、（发射极）和（集电极）。

电子基础习题电子基础习题第一部分电子技术第一章数字电路一、判断题（√）1、逻辑运算中，能把所有可能条件组合及其结果——对应列出的表格称为真值表。

（√）2、带有放大环节的稳压电源其放大环节的放大倍数越大，输出电压越稳定。

（√）3、逻辑电路中的与门和或门是相对的，即正与门就是负或门，正或门就是负与门。

（√）4、单稳态电路输出脉冲宽度取决于充电电容的大小。

（√）5、与非门的多余端不允许接地。

（×）6、用偶数个与非门首尾相接可组成环形多谐振荡器。

（√）7、凡具有两个稳定状态的器件都可构成二进制计数器。

（×）8、TTL与非门输入端同时悬空时，相当于输入端不加电平，故输出为高电平。

（√）9、使用TTL数字集成电路时，电源电压极性不能接反，其额定值为5V。

（×）10、若一个异或门的两个输入端的电平相同，即同为高电平或同为低电平，则输出为高电平。

（√）11、异步计数器各个触发器之间的翻转是不同步的，与CP脉冲也是不同步的。

（√）12、要将变化缓慢的电压信号整形成脉冲信号，应采用施密特触发器。

（×）13、将尖顶波变换成与它对应的等宽的脉冲，应采用单稳态触发器。

（×）14、TTL数字集成电路中，或门不使用的输入端接高电平。

（√）15、环形计数器实际上是一个自循环的移位寄存器。

（√）16、一个触发器可以存储一位二进制代码，用N个触发器就可以存储N位二进制代码。

（√）17、用二进制代码表示具有某种含义的信息称为编码。

在数字电路中，能实现编码功能的电路称编码器。

（×）18、主一从J－K触发器的输出状态中有土个是不确定的状态。

（×）19、寄存器存放数码的串行方式是数码各位从各对应位输入端同时输入到寄存器中。

二、单项选择题l、具有记忆功能的电路是( D )。

A：与非门 B：异或门 C：加法器 D：触发器2、组合电路是由( B )组成的。

A：存储电路 B：门电路 C：逻辑电路 D：数字电路3、下列逻辑电路错误的是( B )。

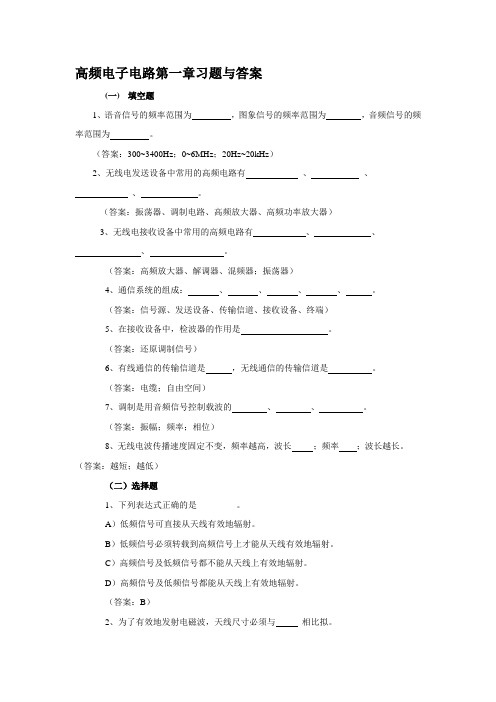

高频电子电路第一章习题与答案(一)填空题1、语音信号的频率范围为，图象信号的频率范围为，音频信号的频率范围为。

（答案：300~3400Hz；0~6MHz；20Hz~20kHz）2、无线电发送设备中常用的高频电路有、、、。

（答案：振荡器、调制电路、高频放大器、高频功率放大器）3、无线电接收设备中常用的高频电路有、、、。

（答案：高频放大器、解调器、混频器；振荡器）4、通信系统的组成：、、、、。

（答案：信号源、发送设备、传输信道、接收设备、终端）5、在接收设备中，检波器的作用是。

（答案：还原调制信号）6、有线通信的传输信道是，无线通信的传输信道是。

（答案：电缆；自由空间）7、调制是用音频信号控制载波的、、。

（答案：振幅；频率；相位）8、无线电波传播速度固定不变，频率越高，波长；频率；波长越长。

（答案：越短；越低）（二）选择题1、下列表达式正确的是。

A）低频信号可直接从天线有效地辐射。

B）低频信号必须转载到高频信号上才能从天线有效地辐射。

C）高频信号及低频信号都不能从天线上有效地辐射。

D）高频信号及低频信号都能从天线上有效地辐射。

（答案：B）2、为了有效地发射电磁波，天线尺寸必须与相比拟。

A）辐射信号的波长。

B）辐射信号的频率。

C）辐射信号的振幅。

D）辐射信号的相位。

（答案：A）3、电视、调频广播和移动通信均属通信。

A）超短波B）短波C）中波D）微波（答案：A）（三）问答题1、画出通信系统的一般模型框图。

2、画出用正弦波进行调幅时已调波的波形。

3、画出用方波进行调幅时已调波的波形。

第二章谐振回路的基本特性（一）填空题1、LC选频网络的作用是。

（答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号）2、LC选频网络的电路形式是。

（答案：串联回路和并联回路）3、在接收机的输入回路中，靠改变进行选台。

（答案：可变电容器电容量）4、单位谐振曲线指。

（答案：任意频率下的回路电流I与谐振时回路电流I0之比）5、LC串联谐振电路Q值下降，单位谐振曲线，回路选择性。

《电工技术基础》同步练习册第一章电路的基本概念和基本定律第一、二节电路·电流一.填空1．电路就是所经过的路径。

一般电路是由、、和、四部分组成的。

2．从电源一端经过负载再回到电源另一端的电路称，电源内部的通路称为。

3．电源是将能转换成能的装置。

4．电荷的定向移动形成。

我们规定电荷移动的方向为电流的方向。

在金属导体中电流方向与电子的运动方向。

5．电流的大小用来衡量，其定义式是。

6．单位换算：0.05A= mA；500µA= mA；0.4 A= mA；0.25A= µA7．在导体中产生电流有两个条件,一是, 二是。

二.选择１．通过导线的电流强度为１安培，说明１分钟内通过导线横截面的电量是（）。

①１库仑；②６０库仑；③３６００库仑。

２．在导线中，5分钟内流过横截面的电量是0.6库仑，则导线中的电流强度为（）。

①0.12A；②3A；③0.002A。

三.计算1.如果在５S内通过某灯泡灯丝的电量是２０C，试求通过灯丝的电流强度。

2.已知通过某负载的电流是0.2A，则10S内通过负载的电量是多少库仑？3.按大小和方向随时间的变化规律，可将电流分为那几种？4.如图所示，通过电阻的电流强度I= -2A，表示什么意思？5.连接以下元件，使成为一个电路。

第一章电路的基本概念和基本定律第三节电阻一、填空1、导体对电流的叫电阻。

电阻大，说明导体导电能力;电阻小,说明导体导电能力。

2、导体的电阻是由它本身的决定的。

3、金属导体的电阻是由它的、、的性质和决定的。

电阻定律的计算公式是。

4、一般情况下，金属导体的电阻随温度的升高而。

5、根据物质导电能力的强弱，一般可分为、和。

6、电阻用字母表示。

其单位有、等。

二、选择1、电阻大的导体，电阻率（）。

①一定大；②一定小；③不一定大。

2、一根电阻丝电阻为100Ω，分成相同的两段，每段的电阻是（）。

①50Ω；②200Ω；③100Ω。

3、一段导线其阻值为100Ω，若将其从中间对折合并成一条新导线，其阻值为（）。

电子电路基础习题册参考答案免费提供（第三版）全国中等职业技术第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。

2、根据在纯净的半导体中掺入的杂质元素不同，可形成N 型半导体和P 型半导体。

3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。

N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。

4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。

一般硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V；二极管导通后，一般硅二极管的正向压降约为0.7 V,锗二极管的正向压降约为0.3 V。

5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。

6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。

8二极管按制造工艺不同，分为点接触型、面接触型和平面型。

9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。

10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。

11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M 相接时，A点的电位为无法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。

14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。

电力电子技术试题(第一章)一、填空题1、普通晶闸管内部有PN结,,外部有三个电极,分别就是极极与极。

1、两个、阳极A、阴极K、门极G。

2、晶闸管在其阳极与阴极之间加上电压的同时,门极上加上电压,晶闸管就导通。

2、正向、触发。

3、、晶闸管的工作状态有正向状态,正向状态与反向状态。

3、阻断、导通、阻断。

4、某半导体器件的型号为KP50—7的,其中KP表示该器件的名称为,50表示,7表示。

4、普通晶闸管、额定电流50A、额定电压100V。

5、只有当阳极电流小于电流时,晶闸管才会由导通转为截止。

5、维持电流。

6、当增大晶闸管可控整流的控制角α,负载上得到的直流电压平均值会。

6、减小。

7、按负载的性质不同,晶闸管可控整流电路的负载分为性负载, 性负载与负载三大类。

7、电阻、电感、反电动势。

8、当晶闸管可控整流的负载为大电感负载时,负载两端的直流电压平均值会,解决的办法就就是在负载的两端接一个。

8、减小、并接、续流二极管。

9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。

要求管子的额定电流值要些。

9、小、脉冲、小、大。

10、单结晶体管的内部一共有个PN结,外部一共有3个电极,它们分别就是极、极与极。

10、一个、发射极E、第一基极B1、第二基极B2。

11、当单结晶体管的发射极电压高于电压时就导通;低于电压时就截止。

11、峰点、谷点。

12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压,保证在管子阳极电压每个正半周内以相同的被触发,才能得到稳定的直流电压。

12、同步、时刻。

13、晶体管触发电路的同步电压一般有同步电压与电压。

13、正弦波、锯齿波。

14、正弦波触发电路的同步移相一般都就是采用与一个或几个的叠加,利用改变的大小,来实现移相控制。

14、正弦波同步电压、控制电压、控制电压。

15、在晶闸管两端并联的RC回路就是用来防止损坏晶闸管的。

15、关断过电压。

16、为了防止雷电对晶闸管的损坏,可在整流变压器的一次线圈两端并接一个或。

《电工技术基础》同步练习册第一章电路的基本概念和基本定律第一、二节电路·电流一.填空1．电路就是所经过的路径。

一般电路是由、、和、四部分组成的。

2．从电源一端经过负载再回到电源另一端的电路称，电源内部的通路称为。

3．电源是将能转换成能的装置。

4．电荷的定向移动形成。

我们规定电荷移动的方向为电流的方向。

在金属导体中电流方向与电子的运动方向。

5．电流的大小用来衡量，其定义式是。

6．单位换算：0.05A= mA；500µA= mA；0.4 A= mA；0.25A= µA7．在导体中产生电流有两个条件,一是, 二是。

二.选择１．通过导线的电流强度为１安培，说明１分钟内通过导线横截面的电量是（）。

①１库仑；②６０库仑；③３６００库仑。

２．在导线中，5分钟内流过横截面的电量是0.6库仑，则导线中的电流强度为（）。

①0.12A；②3A；③0.002A。

三.计算1.如果在５S内通过某灯泡灯丝的电量是２０C，试求通过灯丝的电流强度。

2.已知通过某负载的电流是0.2A，则10S内通过负载的电量是多少库仑？3.按大小和方向随时间的变化规律，可将电流分为那几种？4.如图所示，通过电阻的电流强度I= -2A，表示什么意思？5.连接以下元件，使成为一个电路。

第一章电路的基本概念和基本定律第三节电阻一、填空1、导体对电流的叫电阻。

电阻大，说明导体导电能力;电阻小,说明导体导电能力。

2、导体的电阻是由它本身的决定的。

3、金属导体的电阻是由它的、、的性质和决定的。

电阻定律的计算公式是。

4、一般情况下，金属导体的电阻随温度的升高而。

5、根据物质导电能力的强弱，一般可分为、和。

6、电阻用字母表示。

其单位有、等。

二、选择1、电阻大的导体，电阻率（）。

①一定大；②一定小；③不一定大。

2、一根电阻丝电阻为100Ω，分成相同的两段，每段的电阻是（）。

①50Ω；②200Ω；③100Ω。

3、一段导线其阻值为100Ω，若将其从中间对折合并成一条新导线，其阻值为（）。

电子电路基础习题册参考答案（第三版）全国中等职业技术第一章常用半导体器件§1-1 晶体二极管一、填空题1、物质按导电能力的强弱可分为导体、绝缘体和半导体三大类，最常用的半导体材料是硅和锗。

2、根据在纯净的半导体中掺入的杂质元素不同，可形成N 型半导体和P 型半导体。

3、纯净半导体又称本征半导体，其内部空穴和自由电子数相等。

N型半导体又称电子型半导体，其内部少数载流子是空穴；P型半导体又称空穴型半导体，其内部少数载流子是电子。

4、晶体二极管具有单向导电性，即加正向电压时，二极管导通，加反向电压时，二极管截止。

一般硅二极管的开启电压约为0.5 V，锗二极管的开启电压约为0.1 V；二极管导通后，一般硅二极管的正向压降约为0.7 V,锗二极管的正向压降约为0.3 V。

5.锗二极管开启电压小，通常用于检波电路，硅二极管反向电流小，在整流电路及电工设备中常使用硅二极管。

6.稳压二极管工作于反向击穿区，稳压二极管的动态电阻越小，其稳压性能好。

7在稳压电路中，必须串接限流电阻，防止反向击穿电流超过极限值而发生热击穿损坏稳压管。

8二极管按制造工艺不同，分为点接触型、面接触型和平面型。

9、二极管按用途不同可分为普通二极管、整流二极管、稳压二极管、开关、热敏、发光和光电二极管等二极管。

10、二极管的主要参数有最大整流电流、最高反向工作电压、反向饱和电流和最高工作频率。

11、稳压二极管的主要参数有稳定电压、稳定电流和动态电阻。

12、图1-1-1所示电路中，二极管V1、V2均为硅管，当开关S与M相接时，A点的电位为无法确定V,当开关S与N相接时，A点的电位为0 V.13图1-1-2所示电路中，二极管均为理想二极管，当开关S打开时，A点的电位为10V 、流过电阻的电流是4mA ；当开关S闭合时，A点的电位为0 V，流过电阻的电流为2mA 。

14、图1-1-3所示电路中，二极管是理想器件，则流过二极管V1的电流为0.25mA ，流过V2的电流为0.25mA ,输出电压U0为+5V。

（第一章）一、填空题1、普通晶闸管内部有PN结,，外部有三个电极，分别是极极和极。

1、两个、阳极A、阴极K、门极G。

2、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。

2、正向、触发。

3、、晶闸管的工作状态有正向状态，正向状态和反向状态。

阻断、导通、阻断。

4、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为，50表示，7表示。

4、普通晶闸管、额定电流50A、额定电压100V。

5、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。

5、维持电流。

6、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会。

减小。

7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。

7、电阻、电感、反电动势。

8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。

8、减小、并接、续流二极管。

9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。

要求管子的额定电流值要些。

9、小、脉冲、小、大。

10、单结晶体管的内部一共有个PN结，外部一共有3个电极，它们分别是极、极和极。

10、一个、发射极E、第一基极B1、第二基极B2。

11、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。

11、峰点、谷点。

12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。

12、同步、时刻。

13、晶体管触发电路的同步电压一般有同步电压和电压。

13、正弦波、锯齿波。

14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加，利用改变的大小，来实现移相控制。

14、正弦波同步电压、控制电压、控制电压。

15、在晶闸管两端并联的RC回路是用来防止损坏晶闸管的。

15、关断过电压。

16、为了防止雷电对晶闸管的损坏，可在整流变压器的一次线圈两端并接一个或。

(一) 填空题1. 电路一般由 、 、 和 4部分组成。

2. 将 转换成 的装置称为电源；将 转换成 的元器件或设备称为负载。

3. 习惯上规定 移动方向为电流方向，电流的大小用 测量。

4. 1A= mA = uA 。

5. 对于一个电源来说，电动势只存在于电源 ，电压存在于电源 ，电源不接负载时，电压 电动势。

6. 电动势、电压、电位都可以用 测量，单位为 。

7. 已知U AB = -20V ，U B = 40V ，则U A = V ；已知U A = -30V ，U B =20V ，则 U AB = V ；已知U CD = -20V ，U C = 40V ，则U D = V 。

8. 电路有 、 和 3种状态。

9. 电流表应 接在电路中；电压表应 接在被测电路中。

10. 电阻串联时，流过它们的电流 ；各自上面的电压与阻值成 。

11. 电阻并联时，加在电阻上的电压 ；流过它们的电流与其阻值成 比例关系。

12. 有一台220V 、1000W 的电熨斗，接在220V 电源上工作1小时，它将消耗电能 kW · h 。

(二) 是非题1. 外电路中电流总是从高电位处流向底电位处。

( )2. 电路中某一点的电位具有相对性，只有参考点确定后，该点的电位值才能确定。

（ ）3. 如果电路中某两点的电位都很高，则该两点间的电压也很大。

（ ）4. 电流的参考方向，可能是电流的实际方向，也可能与实际方向相反。

（ ）5. 电阻串联后，总电阻值变大。

（ ）6. 每次改变欧姆档量程时，都要重新调零。

（ ）7. 用万用表测电阻时，表的指针摆到最左侧的无穷大，最右侧为0。

（ ）8. 同一电路中的所有负载通常都是并联的。

（ ）9. 照明灯泡上标有“PZ220-40”的字样，表明这只灯泡用在220V 电压下，其电功率为40W 。

（ ） 10. 实际电路中的电气设备、器件和导线都有一定的额定值，使用时要注意不要超过额定值。
