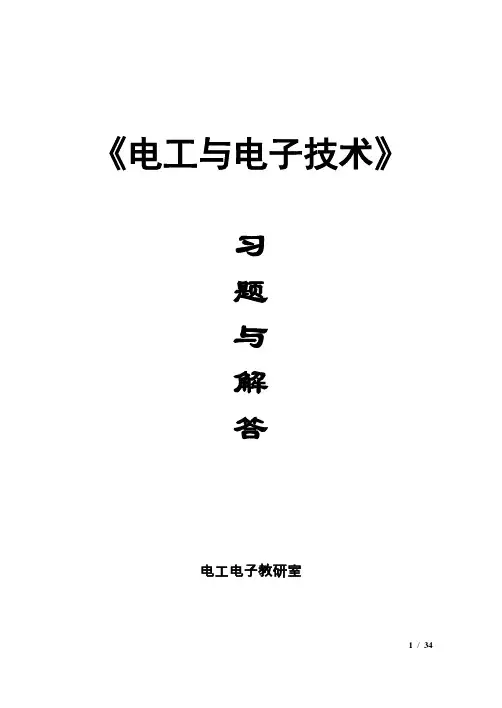

《电工与电子技术》习题与解答电工电子教研室第九章：半导体二极管和三极管、第十章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。
A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。
A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。
A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。
A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。
则输出电压u 0与输入电压u i 之间的关系是( B )。
A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。
题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

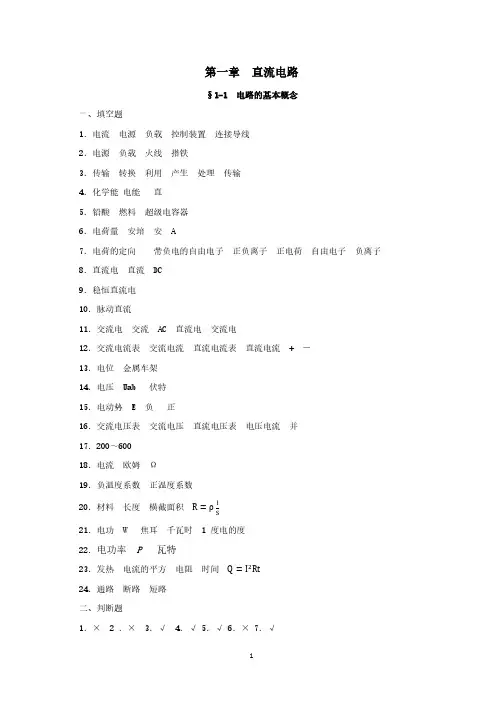

第一章直流电路§1-1 电路的基本概念一、填空题1．电流电源负载控制装置连接导线2．电源负载火线搭铁3．传输转换利用产生处理传输4．化学能电能直5．铅酸燃料超级电容器6．电荷量安培安 A7．电荷的定向带负电的自由电子正负离子正电荷自由电子负离子8．直流电直流 DC9．稳恒直流电10．脉动直流11．交流电交流 AC 直流电交流电12．交流电流表交流电流直流电流表直流电流 + －13．电位金属车架14．电压 Uab 伏特15．电动势 E 负正16．交流电压表交流电压直流电压表电压电流并17．200～60018．电流欧姆Ω19．负温度系数正温度系数20．材料长度横截面积R=ρlS21．电功 W 焦耳千瓦时 1 度电的度22．电功率P瓦特23．发热电流的平方电阻时间Q=I2Rt24．通路断路短路二、判断题1．× 2 ．× 3．√ 4．√ 5．√ 6．× 7．√三、选择题1．A 2．C 3．A 4．B 5．B四、简答题１．（1）当启动发动机时，为启动电动机提供强大的启动电流（一般高达200～600A）。
（2）当发电机过载时，可以协助发电机向用电设备供电。
（3）当发动机处于怠速运转时，向用电设备供电。
（4）相当于一个大容量电容器，在发电机转速或用电负载发生较大变化时，可保持电压相对稳定；同时，还可吸收瞬时高压，对汽车中的用电设备起到保护作用。
2．某些特殊材料制成的电阻，对温度、电压、湿度、光照、气体、磁场、压力等作用特别敏感，称为敏感电阻，如热敏电阻、压敏电阻、湿敏电阻、光敏电阻等。
其中，电阻值随温度升高而减小的热敏电阻称为负温度系数（NTC）的热敏电阻，电阻值随温度升高而增大的热敏电阻称为正温度系数（PTC）的热敏电阻。
3．电路中的热敏电阻传感器为负温度系数的热敏电阻传感器。
汽车水温传感器的内部是一个负温度系数的半导体热敏电阻，温度愈低，电阻愈大；反之电阻愈小，安装在发动机缸体或缸盖的水套上，与冷却水直接触。
电工基础习题册标准答案（第二版）全国中等职业技术（电子类）专业通用教材这是我今年教的课程所做的答案只作为参考第一章电路的基本概念和基本定律§1-1电路的基本概念%1.填空题1.电路就是电流所流的路径。
电路通常是山电源、负载、开关和导线组成O2.电源是电路中提供电能的装置,其作用是将其他形式的能卷转换成电能°3.负载也称用电器，是电路中取用电能的电气器件或设备,其作用是把电能转换成其他形式的能量：。
4.开关是一控制和保护电路的电器,其作用是一接通和断开电路。
5.导线是连接电源和负载的导体,起作用是输送和分配电能。
6.根据电流流通的路径，电路可分为内电路和夕卜电路,其中内电路电流山电源的负极流向正极，夕卜电路电流由电源的正极流向负极。
%1.判断并改错1、全电路就是指电源以外的所有部分。
（X ）2、电流都是从电源的正极流向电源的负极。
（X ）3、电路图是采用国际GB所规定的图形符号和文字符号画出的、表示电路实际连接情况的电路模型。
（V ）三、画出以下电气器件的图形符号1、电池2、电压表3、电流表4、开关5、接地6、电灯§ 1—2电路中的基本物理量一、填空题1.电路的作用一是实现电能的传输、分配和转换；二是传递和处理信息。
2.电荷的定向运动称为电流。
电流的方向规定为止电荷定向运动的方向。
在金属导体中电流的方向与电子的运动方向相反。
3.电流的方向与参考方向向同时,电流为正值；电流的方向一•参考方向向反时,电流为负值。
4.物体中形成电流的内因是：物体内部要有自山电荷；外因是：有电场作用于物体, 两者缺一不可。
5.电压是衡量电场做功本领大小的物理量,其定义是电场力把氓位止电荷从电场中的一点移动到另一点所做的功，叫做这两个之间的电压。
6.电路中某点的电位就是该点到参考点之间的电压。
参考点的电位规定为丢，低于参考点的电位为负值，高于参考的电位为正值。
7.电压的方向规定为山高电位指向低。
电工基础习题册标准答案（第二版）全国中等职业技术（电子类）专业通用教材这是我今年教的课程所做的答案只作为参考第一章电路的基本概念和基本定律§1-1电路的基本概念%1.填空题1.电路就是电流所流的路径。
电路通常是山电源、负载、开关和导线组成O2.电源是电路中提供电能的装置,其作用是将其他形式的能卷转换成电能°3.负载也称用电器，是电路中取用电能的电气器件或设备,其作用是把电能转换成其他形式的能量：。
4.开关是一控制和保护电路的电器,其作用是一接通和断开电路。
5.导线是连接电源和负载的导体,起作用是输送和分配电能。
6.根据电流流通的路径，电路可分为内电路和夕卜电路,其中内电路电流山电源的负极流向正极，夕卜电路电流由电源的正极流向负极。
%1.判断并改错1、全电路就是指电源以外的所有部分。
（X ）2、电流都是从电源的正极流向电源的负极。
（X ）3、电路图是采用国际GB所规定的图形符号和文字符号画出的、表示电路实际连接情况的电路模型。
（V ）三、画出以下电气器件的图形符号1、电池2、电压表3、电流表4、开关5、接地6、电灯§ 1—2电路中的基本物理量一、填空题1.电路的作用一是实现电能的传输、分配和转换；二是传递和处理信息。
2.电荷的定向运动称为电流。
电流的方向规定为止电荷定向运动的方向。
在金属导体中电流的方向与电子的运动方向相反。
3.电流的方向与参考方向向同时,电流为正值；电流的方向一•参考方向向反时,电流为负值。
4.物体中形成电流的内因是：物体内部要有自山电荷；外因是：有电场作用于物体, 两者缺一不可。
5.电压是衡量电场做功本领大小的物理量,其定义是电场力把氓位止电荷从电场中的一点移动到另一点所做的功，叫做这两个之间的电压。
6.电路中某点的电位就是该点到参考点之间的电压。
参考点的电位规定为丢，低于参考点的电位为负值，高于参考的电位为正值。
7.电压的方向规定为山高电位指向低。

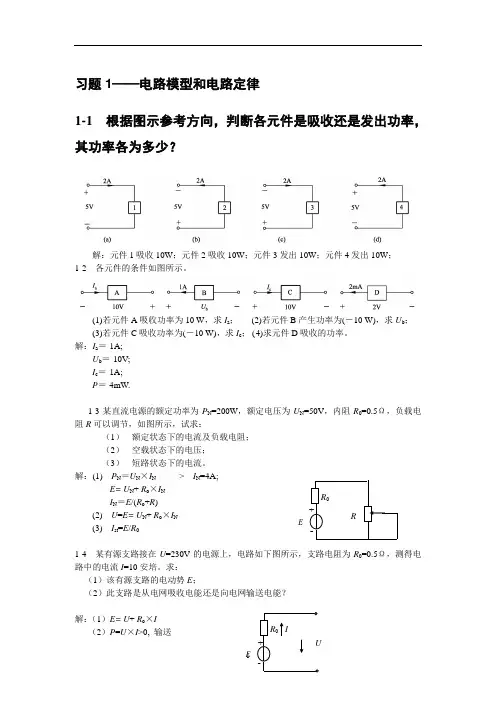

习题1——电路模型和电路定律1-1 根据图示参考方向，判断各元件是吸收还是发出功率，其功率各为多少？解：元件1吸收10W ；元件2吸收10W ；元件3发出10W ；元件4发出10W ； 1-2 各元件的条件如图所示。
(1)若元件A 吸收功率为10 W ，求I a ； (2)若元件B 产生功率为(－10 W)，求U b ； (3)若元件C 吸收功率为(－10 W)，求I c ；(4)求元件D 吸收的功率。
解：I a ＝-1A;U b ＝-10V; I c ＝-1A; P ＝-4mW.1-3某直流电源的额定功率为P N =200W ，额定电压为U N =50V ，内阻R 0=0.5Ω，负载电阻R 可以调节，如图所示，试求：（1） 额定状态下的电流及负载电阻； （2） 空载状态下的电压； （3） 短路状态下的电流。
解：(1) P N ＝U N ×I N ----> I N =4A; E= U N + R o ×I NI N ＝E /(R o +R )(2) U =E= U N + R o ×I N (3) I st =E /R 01-4 某有源支路接在U =230V 的电源上，电路如下图所示，支路电阻为R 0=0.5Ω，测得电路中的电流I =10安培。
求：（1）该有源支路的电动势E ；（2）此支路是从电网吸收电能还是向电网输送电能？ 解：（1）E= U + R o ×I（2）P =U ×I >0, 输送R 0- E+RR 0 + U I1-5 求图示各电路中电压源流过的电流和它发出的功率。
1-6 (1)求图(a)电路中受控电压源的端电压和它的功率；(2)求图(b)电路中受控电流源的电流和它的功率；解：U1＝3×4；I2＝5/101-7 求图示各电路中的U ab，设端口a、b均为开路。
解：（a）U ab＝-2+4=2V（b）U ab＝2+8=10V（c）i=5/10U ab＝3i+10i（d）U ab＝-3+5×1＝2V习题2——等效电路分析方法2-1 求各电路的等效电阻R ab。
第二部分《电工与电子技术基础》（第三版）练习题参考答案第一章直流电路1§ 1电路的基本概念一、填空题1．电流、电源、负载、控制装置、连接导线2．电源、负载、车架、电动机、金属机体3．电路原理、方框、印刷电路4．原理图、连接关系、实际大小、相互之间的位置关系5．矩形框、箭头、直线6．印刷电路7．搭铁二、判断题1.√2．√三、选择题1．（ B） 2 ．（ A）四、名词解释（本答案仅作参考）1．通路也称闭路，它是指电流从电源的正极沿着导线经过负载最终回到电源的负极，电流形成闭合路径。
这是电路的正常工作状态。
2．断路也称开路，它是指电路某处因某种需要或发生故障而断开，不能构成回路，此时电路中的电流为零。
3．指电路中的某元器件因内部击穿损坏或被导线直接短接等原因，电流未经该元器件或负载，直接从电源正极到达负极的现象。
短路通常是一种不正常现象，应尽量避免。
五、简答题1．电路图是指将电路中各元器件用图形符号表示，并用引线连接而成的关系图。
2．电路图能让我们简洁、直观地表达和了解电路的组成，便于分析电路的工作原理和1性能，便于电路的设计和安装。
现在，人们更可以借助计算机辅助设计，或进行虚拟的电路实验，更是极大地提高了工作效率。
3．从根本上说，方框图也是一种原理图。
不过它不是像原理图那样详细地绘制了电路中全部的元器件符号以及它们之间的连接方式，而只是简单地将电路按照功能划分为几个部分。
各部分用一个方框来代表，在方框中加上简单的文字或符号说明，方框间用直线或带箭头的直线连接，表示各个部分之间的关系。
1§ 2电流、电压及其测量一、填空题1．电荷有规则的定向移动称为电流。
2．电荷量、安培、安、 A3．直流、直流、DC4．稳恒直流5．脉动直流6．交变、交流、 AC7．直流电流表、直流电流、+、－8．交流电流表、交流电流、直流电流表、直流电流、串9．电压、 Uab10．伏特、 V11．电位、大地12．电动势、 E、伏特13．交流电压表、交流电压、直流电压表、直流电压14．化学能、电能、直15． 200 ～ 60016．存在于燃料与氧化剂中二、判断题1．×2．√3．√4．√5．×6．×2三、选择题1．（A） 2 ．（C） 3 ．（A） 4 ．（B）四、简答题1．电源的作用与水泵相似，它不断地将正电荷从电源负极经电源内部移向正极，从而使电源的正、负极之间始终保持一定的电位差（电压），这样电路中才能有持续的电流。
电工基础习题册标准答案（第二版）全国中等职业技术2010-04-12 02:05:34| 分类：电工基础2版习题| 标签：|字号大中小订阅全国中等职业技术（电子类）专业通用教材第二章直流电路§2-1 电阻的连接一、填空题1、在电路中，将两个或两个以上的电阻依次连接构成中间无分支的连接方式叫做电阻的串联。
电阻串得越多，等效电阻阻值越大；串联的电阻阻值越大，分得电压越大，消耗的功率越多。
2、电阻串联，可以用来构成分压器以提供几种不同的电压，也可限制和调节电路中电流的大小，还可以扩大电压表的量程。
3、在电路中，将两个或两个以上的电阻连接在、在电路中，将两个或两个以上的电阻连接在相同两点之间的连接方式叫电阻的并联，电阻并得越多，等效电阻越小；并联的电阻阻值越大，分得电流越小，消耗功率少。
4、电阻并联可以用来获得阻值较小的电阻，还可以扩大电流表的量程。
5、需要分压时，可选用电阻的串联；需要分流时可采用电阻的并联。
6、在电路中，既有电阻串联又有电阻并联的连接方式叫做电阻的混联。
在混联电路中为了便于计算电路等效电阻，可采用画等效电路图的方法，把原电路整理成易于判别串、并联关系的电路，然后进行计算。
7、在下列各图中，指出电流表或电压表的读数（电流表内阻无穷小、电压表内阻无穷大）。
（1）在图2-1中，PV1的读数为4V ，PV2的读数为12V ，PV3的读数为24V 。
（2）在图2-2中，PA1的读数为3A ，PA2的读数为2A ，PV的读数为12V 。
（3）在图2-3中，PV1的读数为11.2V ，PV2的读数为8V ，PA的读数为 1.6A 。
二、判断并改错1、在电阻的串联电路中，总电阻上的电压一定大于其中任何一个电阻上的电压。
（√）2、电阻并联后的总电阻一定小于其中任何一个电阻的阻值。
（√）3、在串联电路中，电阻串得越多，消耗的功率越大；在并联电路中，电阻并联得越多，消耗的功率越小。
（×）4、功率大的电灯一定比功率小的电灯亮。
班级: 姓名: 学号: 成绩:14-1：电路如图所示，试分析当U1=3V时，哪些二极管导通？当U1=0V时，哪些二极管导通？（写出分析过程，并设二极管正向压降为0.7V）。

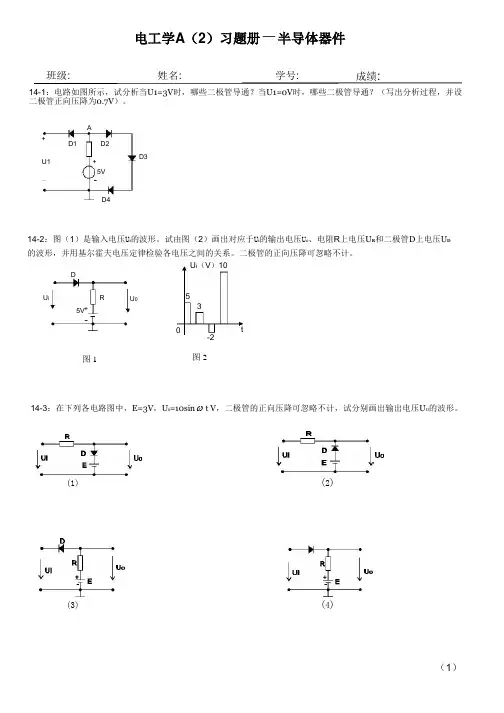

AD1D3U15V-U i（V）10D5U i U03+t-2(1) (2)(3) (4)（1）电工学A（2）习题册－半导体器件D2D45V-14-2：图（1）是输入电压U i的波形。
