模拟电子技术基础习题册.docx

《模拟电子技术基础》习题及参考答案一、填空题：1.半导体中有自由电子和空穴两种载流子参与导电。

2.半导体中由漂移形成的电流是反向电流，它由少数载流子形成，其大小决定于温度，而与外电场无关。

3.PN结的P型侧接高电位，N型侧接低电位称为正向偏置（正偏），反之称为反向偏置（反偏）。

4.PN结最重要的特性是单向导电性，它是一切半导体器件的基础。

在NPN型三极管中，掺杂浓度最大的是发射区。

5.晶体三极管因偏置条件不同，有放大、截止、饱和三种工作状态。

6.晶体三极管的集电极电流Ic=βI B所以它是电流控制元件。

7.工作在放大区的晶体管，当IB 从10μA增大到20μA，IC从1mA增大到2mA，它的β为100，α为1。

8.通常晶体管静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入饱和区或截止区，而使输出信号的波形产生失真。

9.测得某正常线性放大电路中晶体管三个管脚x、y、z对地的静态电压分别为6.7伏、2.4伏、1.7伏，则可判断出x、y、z分别为三极管的集电（C）极、基（B）极、发射(E)极。

10.一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为发射(E)极，B为基（B）极，C为集电（C）极。

11.稳压二极管工作在反向击穿区，主要用途是稳压。

12.稳压二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。

13.晶体管电流放大系数是频率的函数，随着频率的升高而下降。

共基极电路比共射极电路高频特性好。

14.场效应管的输出特性曲线可分为三个区：分别是可变电阻区、恒流区、击穿区。

15.电子线路中常用的耦合方式有直接耦合和电容耦合。

16.通常把与信号源相连接的第一级放大电路称为输入级，与负载相连接的末级放大电路称为输出级，它们之间的放大电路称为中间级。

17.某放大电路空载输出电压为4V，接入3KΩ负载后，输出电压变为3V，该放大电路的输出电阻为1KΩ。

(120)1．纯净的半导体叫（）。

掺入3价杂质元素形成的半导体叫（），它主要靠导电（）。

A．空穴B．本征半导体C．P型半导体D．自由电子2．PN结正偏时，多子的（）运动较强，PN结变薄，结电阻较（）。

A．扩散B．漂移C．小D．大3．三极管有（）和（）两种载流子参与导电，故称作（）极型晶体管；而场效应管称作（）极型晶体管。

A．双极B．空穴C．单极D．自由电子4．负反馈放大电路的含义是（）。

A．输出与输入之间有信号通路B．电路中存在反向传输的信号通路C．除放大电路之外还有信号通路D．电路中存在使输入信号削弱的反向传输信号5．一个放大电路的对数频率特性的水平部分为40dB，当信号频率恰好是上限频率时，实际电压增益为（）。

A．43dB B．40dB C．37dB D．3dB6．通常在下面基本组态放大电路中，输入电阻最大的是（）；输出电阻最小的是（）；高频特性最好的电路是（）。

A．共射电路B．共集电路C．共基电路D．共源电路7．集成放大电路采用直接耦合方式的原因是（）。

A．便于设计B．放大交流信号C．不易制作大容量电容8．功率放大电路互补输出级采用共集形式是为了使（）。

A．电压放大倍数大B．不失真输出电压大C．带负载能力强9．欲得到电流－电压转换电路，应在放大电路中引入（）；欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入（）。

A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈10．为了避免50Hz电网电压的干扰进入放大器，应选用（）滤波电路。

A．带阻B．带通C．低通D．有源11．直流稳压电源的基本组成有变压器、整流、（）、稳压。

A．比较B．滤波C．调整(210)1．因为N型半导体的多子是自由电子，所以它带负电。

（）2．电路只要满足，就一定会产生正弦波振荡。

（）3．放大电路必须加上合适的直流电源才能正常工作。

（）4．若放大电路的放大倍数为负，则引入的反馈一定是负反馈。

（）5．功率放大电路的最大输出功率是指在基本不失真情况下，负载上可能获得的最大交流功率。

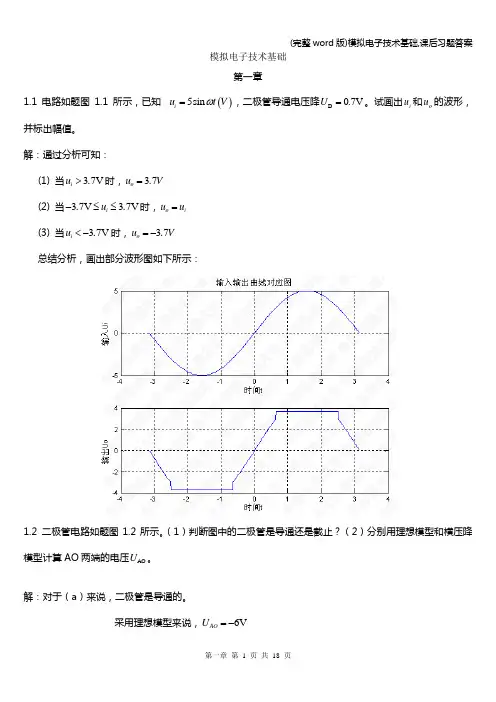

模拟电子技术基础第一章1.1 电路如题图1.1所示，已知()5sin i u t V ω=，二极管导通电压降D 0.7V U =。

试画出i u 和o u 的波形，并标出幅值。

解：通过分析可知：(1) 当37V i u .>时，37o u .V = (2) 当37V 37V i .u .-≤≤时，o i u u = (3) 当37V i u .<-时，37o u .V =- 总结分析，画出部分波形图如下所示：1.2 二极管电路如题图1.2所示。

（1）判断图中的二极管是导通还是截止？（2）分别用理想模型和横压降模型计算AO 两端的电压AO U 。

解：对于（a ）来说，二极管是导通的。

采用理想模型来说，6V AO U =-采用恒压降模型来说，67V AO U .=-对于（c ）来说，二极管1D 是导通的，二极管2D 是截止的。

采用理想模型来说，0AO U = 采用恒压降模型来说，07V AO U .=-1.3 判断题图1.3电路中的二极管D 是导通还是截止？用二极管的理想模型计算流过二极管的电流D ?I = 解：（b ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：25101515V 182255U .-⨯+⨯++左＝＝ 10151V 14010U ⨯+右＝＝故此二极管截止，流过的电流值为0D I ＝（c ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：151525V 255U .⨯+左＝＝，2252005V 182U ..-⨯+左＝＝ 10151V 14010U ⨯+右＝＝由于05V U U .-=右左，故二极管导通。

运用戴维宁定理，电路可简化为05327μA 153D .I ..==1.6 测得放大电路中六只晶体管的电位如题图1.6所示，在图中标出三个电极，并说明它们是硅管还是锗管。

解： T1: 硅管，PNP ，11.3V 对应b, 12V 对应e, 0V 对应cT2: 硅管，NPN ，3.7V 对应b, 3V 对应e, 12V 对应c T3: 硅管，NPN ，12.7V 对应b, 12V 对应e,15V 对应c T4: 锗管，PNP ，12V 对应b, 12.2V 对应e, 0V 对应c T5: 锗管，PNP ，14.8V 对应b, 15V 对应e, 12V 对应c T6: 锗管，NPN ，12V 对应b, 11.8V 对应e, 15V 对应c 模拟电子技术基础 第二章2.2 当负载电阻L 1k R =Ω时，电压放大电路输出电压比负载开路（L R =∞）时输出电压减少20%，求该放大电路的输出电阻o r 。

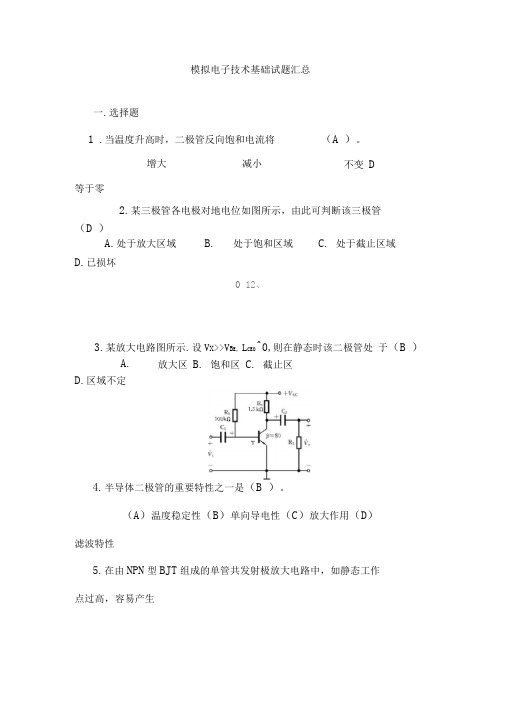

模拟电子技术基础试题汇总一.选择题1 .当温度升高时，二极管反向饱和电流将（A ）。

等于零2.某三极管各电极对地电位如图所示，由此可判断该三极管（D ）A.处于放大区域B. 处于饱和区域C. 处于截止区域D.已损坏0 12、3.某放大电路图所示.设V X >>V B E , L CEO ^0,则在静态时该二极管处 于（B ）A. D.区域不定4.半导体二极管的重要特性之一是（B ）。

（A ）温度稳定性（B ）单向导电性（C ）放大作用（D ）滤波特性5.在由NPN 型BJT 组成的单管共发射极放大电路中，如静态工作点过高，容易产生增大减小不变 D放大区 B. 饱和区 C. 截止区失真。

（A）截止失真（B）饱和v失真（C）双向失真（D）线性失真6.电路如图所示，二极管导通电压U D= 0.7V，关于输出电压的说法正确的是（B ）A : U ii=3V, U i2=0.3V时输出电压为3.7V。

B : U ii=3V, U i2=0.3V时输出电压为IV。

C : U ii=3V, u i2 =3V时输出电压为5V。

D :只有当u ii=0.3V，u i2=0.3V时输出电压为才为IV。

0,岭----- 冏D7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q点移动到Q点可能的原因是_____ 。

A :集电极电源+V Cc电压变高B:集电极负载电阻F C变高C :基极电源+V3B电压变高D:基极回路电阻R 变高。

8.直流负反馈是指(C )A.存在于RC耦合电路中的负反馈时才有的负反馈C.直流通路中的负反馈耦合电路中的负反馈9.负反馈所能抑制的干扰和噪声是A输入信号所包含的干扰和噪声噪声C.反馈环外的干扰和噪声和噪声10.(A )D.(B )B.D.B.放大直流信号只存在于直接反馈环内的干扰和输出信号中的干扰在图所示电路中，A为理想运放，则电路的输出电压约为A. —2.5VB. —5VC. —6.5VD.7.5V11.△ s2=60mV则差模输入电压△ id为(B )A. 10mVB. 20mVC. 70mVD.140mV在图所示的单端输出差放电路中，若输入电压△si=80mV,It:12. 为了使高内阻信号源与低阻负载能很好地配合, 可以在信号源与低阻负载间接入A.共射电路B.共基电路度失真和相位失真失真14. 工作在电压比较器中的运放与工作在运算电路中的运放的主 要区别是，前者的运放通常工作在（A ）。

模拟电子技术基础试卷一及参考答案（总分150分）一、选择题（本大题10个小题，每小题4分，共40分。

在每小题给岀的四个选项中, 只有一项是符合题目要求的，把所选项前的字母填在题后的括号内。

）1.用万用表的RX100档测得某二极管的正向电阻阻值为500Q,若改用RXlk档，测量同一二极管，则其正向电阻值（）a.增加b.不变c.减小d.不能确定2.某三极管各电极对地电位如图2所示，由此可判断该三极管（）a.处于放大区域b.处于饱和区域c.处于截止区域d.已损坏图23.某放大电路在负载开路吋的输出电压为6V,当接入2kG负载后，其输出电压降为4V,这表明该放大电路的输出电阻为（）a. 10kQb. 2kQc. lkQd. 0.5kQ4.某放大电路图4所示.设V CC»V BE,L CEO"0,则在静态时该三极管处于（）a.放大区b.饱和区c.截止区d.区域不定5.图5所示电路工作在线性放大状态，设R「RMR L,则电路的电压增益为（）g"尺a. b. 1 + gnA C. 一弘尺； d. 一庄/弘6. 图5屮电路的输入电阻&为（ a.Rg+（l?jj//7?g2） c. RJRjlR 立7. 直流负反馈是指（）a.存在于RC 耦合电路小的负反馈c.总流通路中的负反馈 8. 负反馈所能抑制的干扰和噪声是（） a.输入信号所包含的干扰和噪声c.反馈环外的干扰和噪声 9. 在图9所示电路屮，A 为理想运放，a. -2.5Vb. -5V图910. 在图10所示的单端输出羌放电路中，若输入电压△5尸80诃，二60mV,则差模输入电压为（）a. 10mVb. 20mVc. 70mVd. 140mV—nu^— — 1 R 1LICH;Rd rnHX ・ R c--4P_1T- o +Vcc Vo） b. /?g.//（/?g]+/?g2） d. [R g +（心〃他b.放人直流信号时才有的负反馈 d.只存在于直接耦合电路中的负反馈b.反馈环内的十扰和噪声d.输出信号中的干扰和噪声 则电路的输出电压约为（）c. -6.5Vd. -7.5V图10二、填空题（本大题共7个小题，18个空，每空2分，共36分。

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（无穷），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。

7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。

9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路的放大倍数AF=（1/ F ）。

10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。

模拟电子技术基础部分模拟考试题（含答案）一、单选题（共50题，每题1分，共50分）1、晶体三极管放大电路中，当集电极电流增大时，将使晶体三极管( )A、集电极电压UCE上升B、集电极电压UCE下降C、基极电流不变D、以上答案均不正确正确答案：B2、对于放大电路，所谓开环是指( )。

A、无信号源B、无负载C、无反馈通路D、无电源正确答案：C3、反向比例运算放大器实质上是 ( )A、深度电压串联负反馈B、电流负反馈C、电压负反馈放大器D、深度电压并联负反馈正确答案：D4、在放大电路中,如果希望输出电压受负载影响较小，同时对信号源的影响也要小，则附引入负反锁的类型是( )A、电流并联B、电流申联C、电压申联D、电压并联正确答案：B5、当信号频率等于放大电路的fL 或fH时，放大倍数的值约下降到中频时的 ( )。

A、0.5倍B、0.1倍C、0.7倍D、0.9倍正确答案：C6、有电流放大、无电压放大的电路是 ( )放大电路.A、共集电极B、基本共射C、共基极D、分压式偏置正确答案：A7、为增大电压放大倍数，集成运放的中间级多采用 ( )。

A、共基放大电路B、差动放大电路C、共射放大电路D、共集放大电路正确答案：C8、用文字符号法表示电阻器的阻值时,中间的“R"表示( )。

A、103ΩB、109ΩC、ΩD、106Ω正确答案：C9、贴片电阻的封装是:( )A、0805B、SOT-23C、TO-92D、以上都正确正确答案：A10、电阻器上标有“2R7”的含义是 ( )A、27B、27KC、2.7D、2.7K正确答案：C11、当晶体二极管工作在伏安特性曲线的正向特性区，而且所受正向电压大于其门坎电压时，则晶体二极管相当 ( )A、大电阻B、断开的开关C、接通的开关D、以上答案均不正确正确答案：C12、识别发光二极管极性时，可以从外形来判断，以下正确的是( )。

A、引脚短的为正极B、无法判断C、引脚长的为正极D、没有正负正确答案：C13、直流稳压电源中滤波电路的作用是( )A、稳压B、将交流变为直流C、将高频变为低频D、将交、直流混合量中的交流成分滤掉正确答案：D14、在单相半波整流电路中，所用整流二极管的数量是( )。

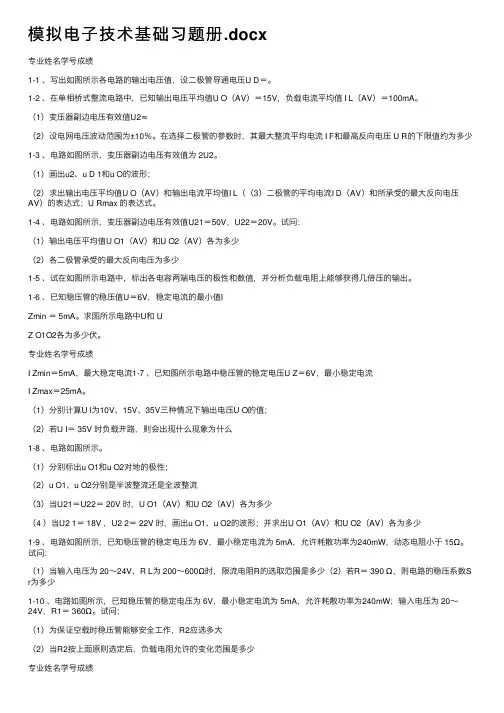

模拟电⼦技术基础习题册.docx专业姓名学号成绩1-1 、写出如图所⽰各电路的输出电压值，设⼆极管导通电压U D＝。

1-2 、在单相桥式整流电路中，已知输出电压平均值U O（AV）＝15V，负载电流平均值 I L（AV）＝100mA。

（1）变压器副边电压有效值U2≈（2）设电⽹电压波动范围为±10％。

在选择⼆极管的参数时，其最⼤整流平均电流 I F和最⾼反向电压 U R的下限值约为多少1-3 、电路如图所⽰，变压器副边电压有效值为 2U2。

（1）画出u2、u D 1和u O的波形；（2）求出输出电压平均值U O（AV）和输出电流平均值I L（（3）⼆极管的平均电流I D（AV）和所承受的最⼤反向电压AV）的表达式；U Rmax 的表达式。

1-4 、电路如图所⽰，变压器副边电压有效值U21＝50V，U22＝20V。

试问：（1）输出电压平均值U O1（AV）和U O2（AV）各为多少（2）各⼆极管承受的最⼤反向电压为多少1-5 、试在如图所⽰电路中，标出各电容两端电压的极性和数值，并分析负载电阻上能够获得⼏倍压的输出。

1-6 、已知稳压管的稳压值U＝6V，稳定电流的最⼩值IZmin ＝ 5mA。

求图所⽰电路中U和 UZ O1O2各为多少伏。

专业姓名学号成绩I Zmin＝5mA，最⼤稳定电流1-7 、已知图所⽰电路中稳压管的稳定电压U Z＝6V，最⼩稳定电流I Zmax＝25mA。

（1）分别计算U I为10V、15V、35V三种情况下输出电压U O的值；（2）若U I＝ 35V 时负载开路，则会出现什么现象为什么1-8 、电路如图所⽰。

（1）分别标出u O1和u O2对地的极性；（2）u O1、u O2分别是半波整流还是全波整流（3）当U21＝U22＝ 20V 时，U O1（AV）和U O2（AV）各为多少（4 ）当U2 1＝ 18V ，U2 2＝ 22V 时，画出u O1、u O2的波形；并求出U O1（AV）和U O2（AV）各为多少1-9 、电路如图所⽰，已知稳压管的稳定电压为 6V，最⼩稳定电流为 5mA，允许耗散功率为240mW，动态电阻⼩于 15Ω。

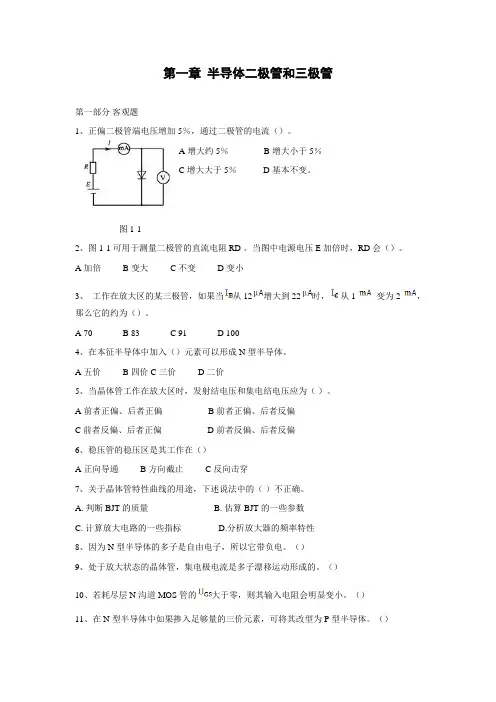

第一章半导体二极管和三极管第一部分客观题1、正偏二极管端电压增加5％，通过二极管的电流（）。

A 增大约5％B 增大小于5％C 增大大于5％D 基本不变。

图1-12、图1-1可用于测量二极管的直流电阻RD 。

当图中电源电压E加倍时，RD会（）。

A 加倍B 变大C 不变D 变小3、工作在放大区的某三极管，如果当从12增大到22时，从1变为2，那么它的约为（）。

A 70B 83C 91D 1004、在本征半导体中加入（）元素可以形成N型半导体。

A 五价B 四价C 三价D 二价5、当晶体管工作在放大区时，发射结电压和集电结电压应为（）。

A 前者正偏、后者正偏B 前者正偏、后者反偏C 前者反偏、后者正偏D 前者反偏、后者反偏6、稳压管的稳压区是其工作在（）A 正向导通B 方向截止C 反向击穿7、关于晶体管特性曲线的用途，下述说法中的（）不正确。

A. 判断BJT的质量B. 估算BJT的一些参数C. 计算放大电路的一些指标D.分析放大器的频率特性8、因为N型半导体的多子是自由电子，所以它带负电。

（）9、处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（）10、若耗尽层N沟道MOS管的大于零，则其输入电阻会明显变小。

（）11、在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（）12、若测得一支BJT 的电流IB=50uA，IC=2.5 mA ,则该管的≈IC/IB=50。

（）13、工作点是指BJT 的电流和电压在其特性曲线上对应的点。

（）14、放大区IC IB。

因>>1, 故BJT适于电流放大，不适于作电压放大。

（）15、放大管集电结反向电压增大，会使集电极电流iC 增大，这是因为此时集电结对从基区扩散过来的载流子吸引力增大的结果。

（）16、PNP和NPN是一种对称结构。

因此将发射极与集电极对调使用，BJT仍然能正常放大信号。

（）17、PN结在无光照、无外加电压时，结电流为零。

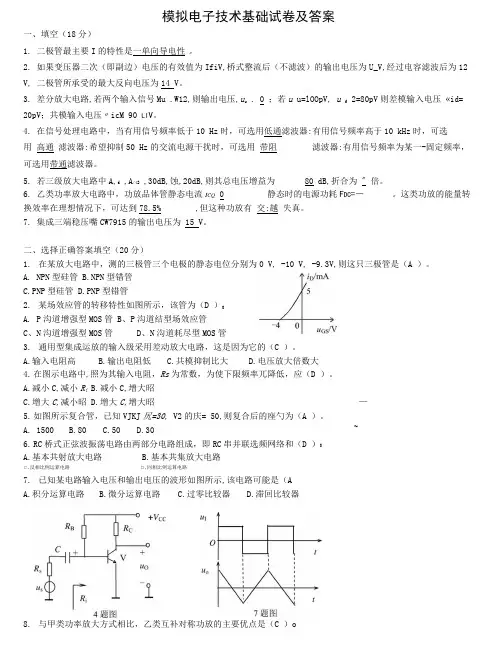

C.反相比例运算电路D.同相比例运算电路 模拟电子技术基础试卷及答案一、填空（18分）1. 二极管最主要I 的特性是一单向导电性 。

2. 如果变压器二次（即副边）电压的有效值为IfiV,桥式整流后（不滤波）的输出电压为U_V,经过电容滤波后为12 V,二极管所承受的最大反向电压为14 V 。

3. 差分放大电路,若两个输入信号Mu .W12,则输出电压,u o . 0 ；若u u=lOOpV, u f 2=80pV 则差模输入电压 «id= 20pV ；共模输入电压〃icM 90 LI V 。

4. 在信号处理电路中，当有用信号频率低于10 Hz 时，可选用低通滤波器:有用信号频率高于10 kHz 时，可选 用 高通 滤波器:希望抑制50 Hz 的交流电源干扰时，可选用 带阻滤波器:有用信号频率为某一-固定频率， 可选用带通滤波器。

5. 若三级放大电路中A,d ,A /42 ,30dB,蚀,20dB,则其总电压增益为80 dB,折合为 " 倍。

6. 乙类功率放大电路中，功放品体管静态电流I CQ 0静态时的电源功耗F DC =― 。

这类功放的能量转 换效率在理想情况下，可达到78.5%,但这种功放有 交:越 失真。

7. 集成三端稳压嘴CW7915的输出电压为 15 V 。

二、选择正确答案填空（20分）1. 在某放大电路中，测的三极管三个电极的静态电位分别为0 V, -10 V, -9.3V,则这只三极管是（A ）。

A. NPN 型硅管B.NPN 型错管C.PNP 型硅管D.PNP 型错管2. 某场效应管的转移特性如图所示，该管为（D ）0A. P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3. 通用型集成运放的输入级采用差动放大电路，这是因为它的（C ）。

A.输入电阻高 B.输出电阻低C.共模抑制比大D.电压放大倍数大 4. 在图示电路中,照为其输入电阻，Rs 为常数，为使下限频率兀降低，应（D ）。
