下载文档原格式

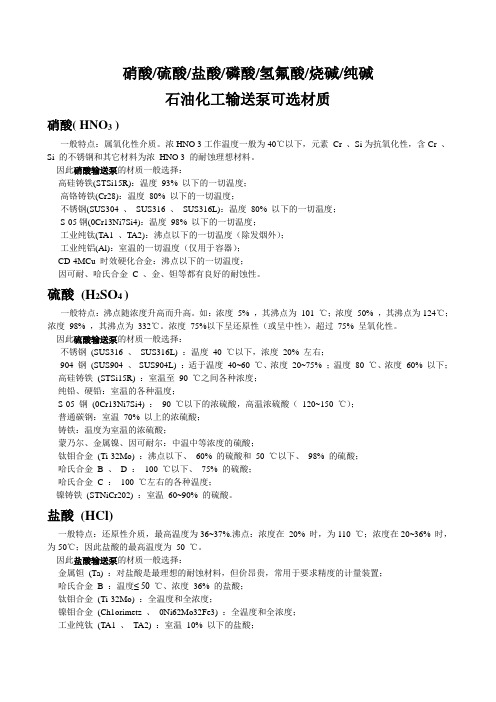

硝酸/硫酸/盐酸/磷酸/氢氟酸/烧碱/纯碱石油化工输送泵可选材质硝酸( HNO3 )一般特点：属氧化性介质。
浓HNO 3工作温度一般为40℃以下，元素Cr 、Si为抗氧化性，含Cr 、Si 的不锈钢和其它材料为浓HNO 3 的耐蚀理想材料。
因此硝酸输送泵的材质一般选择：高硅铸铁(STSi15R)：温度93% 以下的一切温度；高铬铸铁(Cr28)：温度80% 以下的一切温度；不锈钢(SUS304 、SUS316 、SUS316L)：温度80% 以下的一切温度；S-05钢(0Cr13Ni7Si4)：温度98% 以下的一切温度；工业纯钛(TA1 、TA2)：沸点以下的一切温度（除发烟外）；工业纯铝(Al)：室温的一切温度（仅用于容器）；CD-4MCu 时效硬化合金：沸点以下的一切温度；因可耐、哈氏合金C 、金、钽等都有良好的耐蚀性。
硫酸(H2SO4 )一般特点：沸点随浓度升高而升高。
如：浓度5% ，其沸点为101 ℃；浓度50% ，其沸点为124℃；浓度98% ，其沸点为332℃。
浓度75%以下呈还原性（或呈中性），超过75% 呈氧化性。
因此硫酸输送泵的材质一般选择：不锈钢(SUS316 、SUS316L) ：温度40 ℃以下，浓度20% 左右；904 钢(SUS904 、SUS904L) ：适于温度40~60 ℃、浓度20~75% ；温度80 ℃、浓度60% 以下；高硅铸铁(STSi15R) ：室温至90 ℃之间各种浓度；纯铅、硬铅：室温的各种温度；S-05 钢(0Cr13Ni7Si4) ：90 ℃以下的浓硫酸，高温浓硫酸（120~150 ℃）；普通碳钢：室温70% 以上的浓硫酸；铸铁：温度为室温的浓硫酸；蒙乃尔、金属镍、因可耐尔：中温中等浓度的硫酸；钛钼合金(Ti-32Mo) ：沸点以下、60% 的硫酸和50 ℃以下、98% 的硫酸；哈氏合金B 、D ：100 ℃以下、75% 的硫酸；哈氏合金C ：100 ℃左右的各种温度；镍铸铁(STNiCr202) ：室温60~90% 的硫酸。

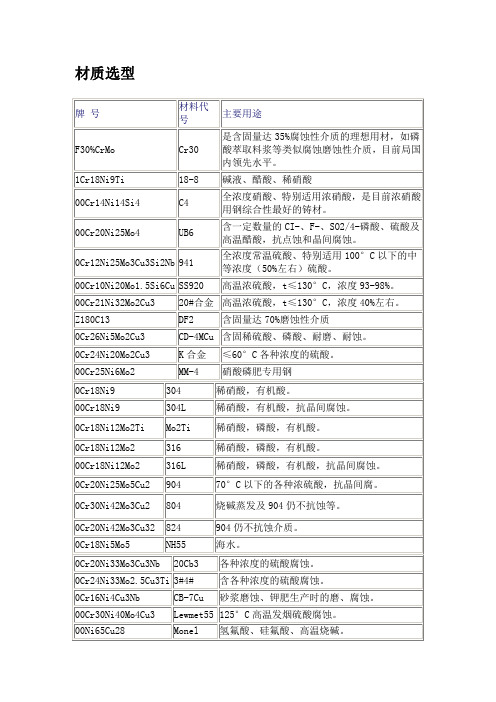

产品中，主要用于制造耐浓硫酸、硝酸、海水、盐液以及各种有机酸等介质腐蚀的过流部件，如叶轮、导叶、泵壳、泵盖、轴、柱塞和管件。
相近牌号：Я1Т（苏联）；AISI321（美国）；321S20（英国）；SUS321（日本）；Z10CNT18－11（法国）。
12、00Cr18Ni10（ZG00Cr18Ni10）：该钢在氧化性介质中有良好的化学稳定性，在不同温度和浓度的各种腐蚀性介质中，如硝酸、浓硫酸、磷酸，大部分的有机和无机酸的水溶液，碱、盐等，均有良好的耐腐蚀性能。
相近牌号见下表：13、1Cr18Ni9（ZG1Cr18Ni9）：主要用于制造低温及中等温度下耐腐蚀而强度要求不高的结构件、焊接件及铸件。
在我国应用不及1Cr18Ni9Ti 钢广泛，且有日渐被0Cr18Ni9及00Cr18Ni10钢代替的趋势。
主要用于制造耐浓硫酸、硝酸、磷酸及各种有机酸等腐蚀性介质作用的零件和船舶制造设备的低磁性零件，在泵类产品中，主要用于制造叶轮、导叶、泵壳、泵盖、轴和柱塞等。
14、00Cr17Ni14Mo2（ZG00Cr17Ni14Mo2）：该钢在还原性和氧化性介质中均有良好的化学稳定性，与1Cr18Ni12Mo2Ti （ZG1Cr18Ni12Mo2Ti ）钢比较，对各种无机酸、有机酸、碱、盐类，均有更好的耐腐蚀性。
相近牌号见下表：15、0Cr18Ni12Mo2Ti（ZG0Cr18Ni12Mo2Ti）、1Cr18Ni12Mo2Ti （ZG1Cr18Ni12Mo2Ti）：相近牌号见下表：在泵类产品中，主要用于制造耐硫酸、硝酸、甲酸、醋酸、蚁酸等，及较低浓度的沸腾磷酸、碱和盐等氧化性及还原性介质腐蚀的过流部件，如叶轮、泵体和泵盖等。
16、ZGCr17Mn9Ni4Mo2CuN：该钢对于常温、中温下各种浓度硝酸、沸腾状态低浓度硝酸；常温、中温下各种浓度磷酸，沸腾状态浓度小于40％的磷酸；常温、中温下的混酸；常温、中温下浓度小于10％的铬酸；常温低浓度（小于1％）盐酸；常温低浓度（小于5％）硫酸；以及各种浓度、各种状态下的冰醋酸，均有良好的耐蚀性，可任意选用。

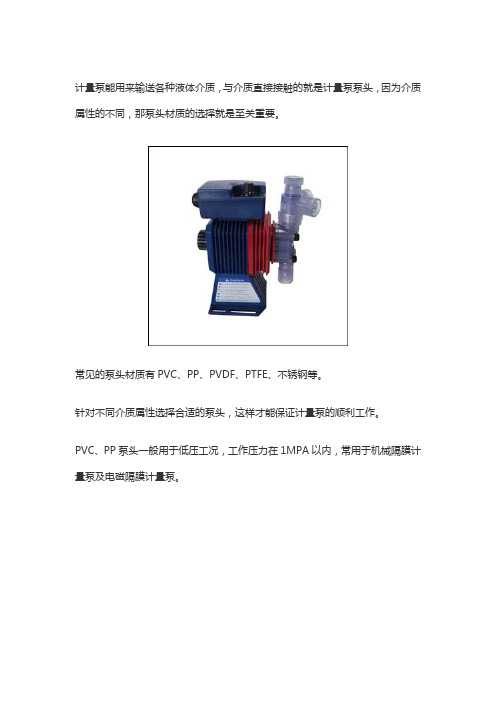

计量泵能用来输送各种液体介质，与介质直接接触的就是计量泵泵头，因为介质属性的不同，那泵头材质的选择就是至关重要。
常见的泵头材质有PVC、PP、PVDF、PTFE、不锈钢等。
针对不同介质属性选择合适的泵头，这样才能保证计量泵的顺利工作。
PVC、PP泵头一般用于低压工况，工作压力在1MPA以内，常用于机械隔膜计量泵及电磁隔膜计量泵。
PVDF、PTFE一般用于有腐蚀性的介质，因为这个材质具有良好的耐腐蚀性能。
不锈钢材质一般用于有机溶剂，常用于柱塞计量泵或液压隔膜计量泵，如果压力较大且是对不锈钢有腐蚀性的介质，可以用不锈钢衬四氟。
水泵常见的使用材质材料一、铸铁1、灰口铸铁是最常用的一种铸铁，国标代号为HT。
一般清水泵的泵体、叶轮、泵盖、悬架等均采用该材料，通常用到三种牌号：HT 150、HT200、HT250。
对于底座、垫板等非主要零件多采用HT150，泵体、泵盖、悬架等多采用HT200，而叶轮、口环、轴套等多采用H T250。
各国对灰铁的表示方法有所不同，如日本的代号为FC，德国的代号为GG，美国为Class。
2、球墨铸铁是一种综合性能较好的铸铁，国标代号为QT。
由于其力学性能接近钢，同时其铸造性能、加工性能优于钢，因此通常把它作为铸钢的替代品。
最常用到的牌号有：QT450-10、QT500-7、Q T600-3。
由于受铸造等原因的限制，公司目前暂不做该材料。
DIN标准对球墨铸铁的表示方法为GGG，美国的表示方法为Duc tile iron。
另外还有耐腐铸铁——高硅铸铁，耐磨铸铁——白口铸铁，高韧性铸铁——可锻铸铁等。
二、铸钢由于铸钢的强度转高，通常当压力＞1.6Mpa时，承压零件多采用铸钢，其国标代号为ZG，最常用的牌号为ZG230-450。
日本和美国通常用CS表示铸钢。
三、不锈钢应用最多的不锈钢为奥氏体不锈钢，如0Cr18Ni9、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti等。
除盐酸、稀硫酸等少数介质外，奥氏体不锈钢是优良的耐腐蚀材料，是化工泵最常采用的耐腐材料。
日本和美国通常用SS304、SS316、SS316L来表示奥氏体不锈钢。
马氏体不锈钢如2Cr13、3Cr13，其力学性能优于奥氏体不锈钢，通常被用作泵轴和轴套的材料，日本和美国的对应代号为SS420。
另外，高合金不锈钢（20号合金）和双项不锈钢也是较理想的耐腐蚀材料。
四、碳素结构钢通常分为普通碳素结构钢和优质碳素结构钢。
最具代表性的普通碳素结构钢为Q235，各类钢板、型钢多采用该材料；最具代表性的优质碳素钢为45号钢，其广泛用于无腐蚀要求时的泵轴材料。
抽盐酸用什么泵比较好？
抽盐酸用什么泵比较好？首先要了解盐酸浓度，再根据它的材质、流量、扬程进行选择。
第一步：根据盐酸浓度选择盐酸泵材质
1.盐酸浓度不高且温度不超过70°C，选用FRPP(玻纤增强聚丙烯)材质的盐酸输送泵。
2.盐酸浓度比较高且温度不超过70°C，选用CFRPP(碳玻纤增强聚丙烯)材质的盐酸输送泵。
3.盐酸浓度高且温度高达90°C，必须选择PVDF(聚四氟乙烯)材质的盐酸输送泵。
4.盐酸浓度不高且温度不超过60°C，选用PVC(聚氯乙烯)材质的盐酸输送泵。
第二步：根据流量和扬程进行选择（以美宝为例）
1.磁力泵扬程范围在3.8-32M，流量范围在27-600L/min。
2.卧式自吸泵扬程范围在7-29M，流量范围在185-980L/min。
3.立式泵扬程范围在11-38M，流量范围在250-1680L/min。
当然在选择盐酸泵的时候不仅考虑基本的参数，也要考虑公司的技术实力和售后服务。
初步的判断大家可以根据上面的两步以及美宝型录进行选择。
不同介质下选择怎样的泵前言：泵的使用范围很广，工作条件各异，泵需要根据具体的情况区别对待。
首先要看用在什么系统工程上，根据工程中不同的介质就能大概分出泵的种类与材质。
之后在单项工程中，看设计要求，依据管道介质，流量，扬程，功率再对泵进行细分。
1、硫酸介质下泵材质的选择作为强腐蚀介质之一，硫酸是用途非常广泛的重要工业原料。
不同浓度和温度的硫酸对材料的腐蚀差别较大，对于浓度在80%以上、温度小于80℃的浓硫酸，碳钢和铸铁材质的泵有较好的耐蚀性，但它不适合高速流动的硫酸,不适用作泵阀的材料；普通不锈钢如304（0Cr18Ni9）、316（0Cr18Ni12Mo2Ti）对硫酸介质也用途有限。
因此输送硫酸的泵泵阀通常采用高硅铸铁、高合金不锈钢制造。
氟塑料具有较好的耐硫酸性能，采用衬氟泵是一种更为经济的选择。
2、盐酸介质下泵材质的选择决大多数金属材料都不耐盐酸腐蚀（包括各种不锈钢材料），含钼高硅铁也仅可用于50℃、30%以下的盐酸。
和金属材料相反，绝大多数非金属材料对盐酸都有良好的耐腐蚀性，所以内衬橡胶的泵或塑料的泵（如聚丙烯、氟塑料等）是输送盐酸的最好选择。
3、盐水介质下泵材质的选择（海水）普通钢铁做成的泵，在氯化钠溶液和海水、咸水中腐蚀率不太高，一般泵须采用涂料保护；各类不锈钢也有很低的均匀腐蚀率，但可能因氯离子而引起局部性腐蚀，所以泵在盐水下通常采用316不锈钢材质较好。
4、硝酸介质下泵材质的选择一般金属大多在硝酸中被迅速腐蚀破坏，不锈钢是应用最广的耐硝酸材料，对常温下一切浓度的硝酸都有良好的耐蚀性，所以介质为硝酸时，应选择不锈钢作为泵的材质。
值得一提的是，含钼的不锈钢（如316、316L）对硝酸的耐蚀性不仅不优于普通不锈钢（如304、321），有时甚至不如。
而对于高温硝酸，泵通常采用钛及钛合金作为材质。
5、氨介质下泵材质的选择（氢氧化氨）大多数金属和非金属在液氨及氨水（氢氧化氨）中的腐蚀都很轻微，所以泵在这种介质下只有铜和铜合金不宜使用。
合同、协议书模板——可编辑、可修改
计量泵的选型和注意事项
计量泵，属于往复泵，溶剂泵，作为加药系统的主要设备，广泛应用于石油化工，环保，电力等行业。
一：计量泵的选型
（1）流量：使用流量仪在额定的流量范围的30%-90%:出口压力高于实际所需压力的10%-20%。
（2）介质：是否存在强腐蚀性，合理选择泵头和隔膜的材料，是否为有毒介质，如有毒考虑双膜片。
是否有结晶（如碱液），易凝固，若存在此类情况请考虑带夹套或者电拌热：若为橡胶隔膜，考虑在介质中是否会溶胀等：（3）温度和压力：高温高压时隔膜材料受限，优先考虑使用柱塞计量泵。
选用隔膜计量泵时优先液压隔膜计量泵受力好，使用寿命长
（四）计量泵使用注意事项
（1）计量泵系统一般都需配置过滤器，脉冲阻尼器，流量标定柱，安全阀，背压阀，压力表等：
（2）计量泵工作流量应该在正常工作范围内，不可过小：
（3）定期检查单项阀，关注进出口单项阀是否存在磨损或粘结现象：（4）液压腔及时排气，也是排气阀正常工作，且不存在被污染等情况：（6）若液压油中出现介质，可能隔膜已经出现破损等情况，应及时更换。
