设计主线-规划设计(总图竖向)

总图设计中的竖向设计总图设计是目前工业项目设计阶段中非常重要的一个环节。

是在已经确定好的厂址和工业企业总体规划的基础上，根据工艺、生产、安全、卫生、规划等要求，综合利用环境条件，合理确定地上及地下所有建筑物、构筑物、交通运输线路(铁路、公路、航运)、工程管线、及绿化的平面和竖向高度的设计过程。

现在我就结合我自身的工作经验。

简单的发表下我对竖向设计的一些看法。

竖向设计即对建设场地，按其自然状况，工程特点和使用要求所作的规划。

包括：选择竖向设计的形式和平土反方式：确定工业场地平土标高，计算土石方量，是总填挖方量最小，接近于平衡；确定建构筑物、道路及排水设施的标高，使之互相协调适应；确定场地排雨水方式和措施，是厂区能够迅速排出雨水，保证厂区不会受到洪水和内涝的威胁等。

竖向设计是总图运输设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。

当地域范围大、在地形起伏较大的场地，功能分区、踌网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。

所以。

在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。

做好场地的竖向设计。

对于降低工程成本、加快建设进度具有重要的意义。

建设场地是不可能全都处在设想的地势地段。

建设用她的自然地形往往不能满足建、构筑物对场地布置的要求。

在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形。

合理选择设计标高，使之满足建设项目的使用功能要求。

成为适宜建设的建筑场地。

常见的竖向布置形式有平坡式和阶梯式。

平坡式分为水平型、斜面型和组合型。

水平平坡式的竖向布置能为铁路、道路布置创造良好的技术条件。

但是遇到起伏不平的场地，平整的土方量大，平整的场地边缘与周围原地形的标高不协调，排水条件较差。

总图设计的竖向布置总图设计博客为大家剖析总图设计的竖向布置。

(1) 竖向布置的任务厂区竖向布置主要是根据工厂的生产工艺要求、运输要求、场地排水要求以及厂区地形、工程地质、水文地质等条件，确定建设场地上的高程(标高)关系，合理组织场地排水。

具体工作包括：1) 根据自然条件选择、确定厂区竖向布置的系统和方式；2) 确定建(构)筑物、露天堆场、铁路、道路、广场、绿地及排水构筑物等的标高，并为厂区内外运输创造良好的条件；3) 确定场地平整方案，力求土石方工程量最小，并使厂区填挖方量接近平衡；4) 确定场地排水方式，计算雨水流量和管沟断面，保证厂区雨水顺利排除；5) 确定必须建立的人工构筑物(护坡、挡土墙)。

总图的竖向布置(2)竖向设计的原则1) 竖向设计应与总平面布置统一考虑，并与场地外现有的和规划的运输线路、排水系统、场地标高等相协调。

2) 充分利用和合理改造地形，尽可能使场地的设计标高与自然地形相适应，使场地的土石方量最小，并最大限度地节约用地。

例如当建、构筑物布置在平坦地区时，其纵轴宜与地形等高线稍成角度，便于场地排水；当其布置在山坡地带时，其纵轴宜于顺等高线布置，以减少土石方量及基础的深度。

3) 在满足生产、安全、运输、排水、卫生和预留消防通道等要求的同时，竖向设计应该特别注意全厂环境的立体空间美观和建(构)筑物的群体艺术处理。

要使其空间造型效果和谐均衡、舒展完整，在环境上优美舒适。

(3) 竖向布置系统与方式1) 竖向布置系统竖向布置系统基本可分为平坡式系统和台阶式系统两类。

平坡式系统的特点是厂区场地各主要整平面连接处的坡度与标高都是平缓的连接；台阶式系统的特点是在厂区场地各主要整平面的连接处有陡坡、高差大。

可以根据自然地形坡度的大小和场地宽度等因素选用。

2) 竖向布置的方式竖向布置的方式可分为平坡式、台阶式和混合式三种。

①平坡式即把场地处理成接近自然地形的一个或几个坡向的整平面，其间连接无显著高度变化、这种形式有利于生产运输联系、管网敷设。

浅谈总图的竖向设计要点文章结合笔者从事总图设计的工作经验与研究，对总图设计中竖向设计的一些要点和注意事项进行了分析探讨，仅供参考。

【关健词】总图竖向设计；资料；形式；标高；大填大挖；“疏忽点”引言竖向设计亦称为“垂直设计”或“竖向布置”。

在《工业企业总平面设计规范》中明确的提出:“竖向设计应与总平面布置同时进行，且与厂区外现有和规划的运输线路、排水系统、周围场地标高等相协调。

”因此，在内容上，竖向设计是牵连全局性的；在结果上，竖向设计是确定设计标高。

即选择建设场地和建筑物、构筑物, 以及交通运输线网等的设计标高。

同时结合自然地形的利用和改造, 满足生产的需要和生活的使用要求，从而达到节约投资和加快建设速度的目的。

根据竖向设计的全过程，归纳以下的主要要求。

1 要求详尽地搜集原始资料为了全面深入地考虑竖向设计，对有关的原始资料应尽可能详细地搜集。

诸如: 设计任务书，建筑总平面方案布置,地形图（大比例；一般1：500）, 工程地质和水文地质勘察报告，地震的震害情况，气象和水文（洪水频率和水害）, 其它工种的总平面布置方案，“三废”治理和环保，以及有关地方的史蹟资料等。

掌握这些资料后进行分析和利用，准确而合理地做好竖向设计。

2 要灵活地选择竖向设计的形式竖向设计的形式，有平坡式、阶梯式和混合式。

对于地面形式的决定，通常先在设计的大范围场地时，依实际地面的坡度进行考虑，既要应地制宜，又要适应工艺生产流程和生活使用的需要，结合工程地质和水文地质的条件。

平坡式的竖向设计，比较简单，容易做好。

适用于自然地面坡度在≤4%, 尤其在平原地区多半采用这种形式。

但是，阶梯式的竖向设计，形式就比较多样，要求灵活地加以选择。

阶梯式的形式主要有几种: （1）高货位式：站台和货位高低差；（2）利用地形式：利用高低地形，设备迁出车间室外的高低地处；（3）筑台式：利用地形的挖填方进行布置；（4）跌落式：建筑物垂直等高线布置，自高而低逐级跌落；（5）分层入口处理：建筑物的出入口，分高低层设入口，等等。

建筑总图竖向设计要点摘要：在总图设计中，竖向布置设计和总平面布置同样重要。

竖向设计的合理性，直接影响到整个站场使用性能的发挥程度，同时会造成工程量的大小变化，影响工程经济效益和社会效益。

本文就建筑总图竖向设计的要点进行分析。

一、意义竖向设计亦称竖向规划是规划场地设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。

当地域范围大、在地形起伏较大的场地，功能分区、路网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。

所以，在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。

做好场地的竖向设计，对于降低工程成本、加快建设进度具有重要的意义。

二、总图竖向布置设计总图竖向布置设计一般包括场地平整、场地局部平整、道路竖向设计和建（构）筑物竖向设计4 部分。

1 场地平整和场地局部平整场地平整一般发生在工程的初始阶段称之为初平土，通常设计应用的基本方法为：等高线法、箭头法及等高线法和箭头法两种方法的结合。

场地平整采用的基本方式为平坡式和台阶式，台阶式平整需要有一定的特殊构筑物修建，相对比较复杂。

（1）在现在设计中，等高线法应用较为广泛。

等高线法的设计思路与地形图绘制思路是一致的，采用等高线法进行站场场地平整的优点：①场地整平情况明晰，读图容易；②对非等高线上点位的设计高程便于推算；③便于各建（构）筑物的基准高程确定。

采用等高线法的不足之处是地形地势适应性较差。

如果增加其适应性，分小区域进行场地平整，常常会造成设计复杂，读图、放线、施工难度增加。

（2）箭头法能够很好的解决细部竖向设计问题，与实际地形地势结合情况好，可以直观的表示出局部场地平整情况，形象地表示出地势变化趋势，有效地避免不合理设计。

但是这种方法对施工指导性较差，整体性及相互联系性显得不够紧密，对局部地点的高程推算时有差异，在土石方工程计算中显得有些力不从心，对于土石方工程量的估算不能有较好的指导意义。

浅谈总图中竖向布置的几个要点无论是民用场地还是工业场地，很多的地形都是高低不平的，特别是山地，地形条件特别复杂，这给项目中各种建构筑物、管线以及场地排水的设计标高增加了很多困难。

所以，应该根据总平面设计的要求对场地进行平整，从而满足场地内交通和运输的流畅以及雨水能够快速排除，我们把这种对场地垂直方向的设计称作为竖向布置设计。

在总图的设计工作中，竖向布置设计会直接影响到整个工程量的大小，从而影响到工程的经济效益，所以和总平面布置有着同样重要的地位。

总图的竖向布置有以下四个要点，分别为场地平整、场地及道路的竖向设计、建构筑物的竖向设计以及局部竖向设计处理，下面我们就从这四个要点来谈论一下竖向布置。

1 场地平整场地平整也叫场地初平，是整个工程项目的基础。

在场地初平之前，首先应该根据现场条件以及工程的具体要求来确定场地的竖向设计形式以及场地平土标高。

场地平整的第一步就是选择竖向设计形式，其布置形式一般有三种，分别为平坡式、台阶式和混合式三种，利用实际条件，做出合理的选择。

平坡式就是利用场地的自然地形，把场地处理成一个或者几个坡度的平面，并且相互连接处的坡度和标高并无显著变化。

平坡式布置一般可用于平缓地面（场地自然坡度小于2%），建筑的密度很大，路线多，以及管线密集的场地等等。

阶梯式就是把整个场地设计为几个台阶，中间利用陡坡或者挡土墙连接，每个平台之间有较大的高差，而且基本大于1米。

阶梯式布置一般情况下用于自然地形坡度大于4%的场地，而且建筑密度较小，一般在山区建立厂区，采用阶梯式比较合适。

场地平整的第二步就是确定场地的平土标高，只有确定的平土标高后，才能进行整个场地的平整工作，依据平土标高，可以确定建构筑物以及道路的设计标高。

确定平土标高必须考虑到以下几个因素，场地的雨水能够快速排出，场地不被雨水淹没；必须满足整个场地内外的运输要求；平土标高必须高于地下水位；减少土石方量等等。

完成以上两个步骤，接下来就是场地初平，在确定好竖向设计形式以及平土标高后，我们就可以进行土方计算。

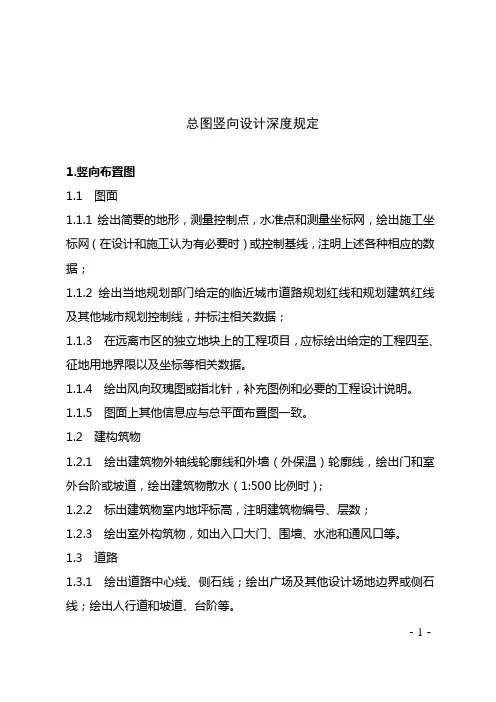

总图竖向设计深度规定1.竖向布臵图1.1 图面1.1.1 绘出简要的地形，测量控制点，水准点和测量坐标网，绘出施工坐标网（在设计和施工认为有必要时）或控制基线，注明上述各种相应的数据；1.1.2 绘出当地规划部门给定的临近城市道路规划红线和规划建筑红线及其他城市规划控制线，并标注相关数据；1.1.3 在远离市区的独立地块上的工程项目，应标绘出给定的工程四至、征地用地界限以及坐标等相关数据。

1.1.4 绘出风向玫瑰图或指北针，补充图例和必要的工程设计说明。

1.1.5 图面上其他信息应与总平面布臵图一致。

1.2 建构筑物1.2.1 绘出建筑物外轴线轮廓线和外墙（外保温）轮廓线，绘出门和室外台阶或坡道，绘出建筑物散水（1:500比例时）；1.2.2 标出建筑物室内地坪标高，注明建筑物编号、层数；1.2.3 绘出室外构筑物，如出入口大门、围墙、水池和通风口等。

1.3 道路1.3.1 绘出道路中心线、侧石线；绘出广场及其他设计场地边界或侧石线；绘出人行道和坡道、台阶等。

－1－1.3.2 绘出停车场边界或侧石线、泊位布臵及进出通道；1.3.3 在需做道路纵断面图的情况下，应注明道路编号。

1.4 场地设计1.4.1 绘出截水沟、路侧排水沟；绘出桥梁，注明跨径、跨数和编号；绘出涵洞，注明长度、孔数、孔径和编号；1.4.2 绘出雨水口位臵；绘出场地整平和排雨水方向。

1.4.3 绘出挡土墙，并分段标注长度；在工程需要或需画纵断面图时，需标注分段编号。

1.4.4 填挖方边坡（1/1000图上高差2米及以上，1/500图上高差1米及以上者画）并标示边坡加固的位臵和范围。

1.4.5 绘出道路和场地横断面示意标志。

1.4.6 绘出跌水和急流槽等水工构筑物以及为景观所用的水工构筑物。

1.4.7 当工程需要时，绘出整体或部分场地的设计等高线图。

1.4.8 若需单独绘制场地剖面图，应在图中标出剖面位臵和剖面号。

1.5 标高标注1.5.1 标出建筑物室外散水设计标高，在建筑室内外高差变化处或散水标高变化处应重点标出；1.5.2 若对室外工程有影响，应沿边界标出地下建构筑物上顶面标高以及该点室外场地（或道路、广场等）的设计标高。

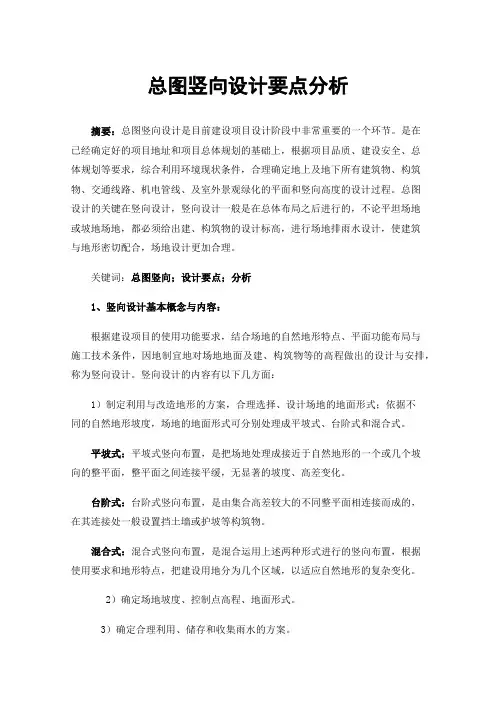

总图竖向设计要点分析摘要：总图竖向设计是目前建设项目设计阶段中非常重要的一个环节。

是在已经确定好的项目地址和项目总体规划的基础上，根据项目品质、建设安全、总体规划等要求，综合利用环境现状条件，合理确定地上及地下所有建筑物、构筑物、交通线路、机电管线、及室外景观绿化的平面和竖向高度的设计过程。

总图设计的关键在竖向设计，竖向设计一般是在总体布局之后进行的，不论平坦场地或坡地场地，都必须给出建、构筑物的设计标高，进行场地排雨水设计，使建筑与地形密切配合，场地设计更加合理。

关键词：总图竖向；设计要点；分析1、竖向设计基本概念与内容：根据建设项目的使用功能要求，结合场地的自然地形特点、平面功能布局与施工技术条件，因地制宜地对场地地面及建、构筑物等的高程做出的设计与安排，称为竖向设计。

竖向设计的内容有以下几方面：1）制定利用与改造地形的方案，合理选择、设计场地的地面形式；依据不同的自然地形坡度，场地的地面形式可分别处理成平坡式、台阶式和混合式。

平坡式：平坡式竖向布置，是把场地处理成接近于自然地形的一个或几个坡向的整平面，整平面之间连接平缓，无显著的坡度、高差变化。

台阶式：台阶式竖向布置，是由集合高差较大的不同整平面相连接而成的，在其连接处一般设置挡土墙或护坡等构筑物。

混合式：混合式竖向布置，是混合运用上述两种形式进行的竖向布置，根据使用要求和地形特点，把建设用地分为几个区域，以适应自然地形的复杂变化。

2）确定场地坡度、控制点高程、地面形式。

3）确定合理利用、储存和收集雨水的方案。

4）制定合理排除地面和路面雨水的方案。

5）合理组织场地的土石方工程和防护工程。

6）结合道路设计和景观设计，提出合理的竖向设计条件和要求。

2、竖向设计的方法：2.1竖向设计的一般步骤：· 收集、核实竖向设计的有关资料· 场地的总体竖向布局· 场地的排水组织与道路的竖向布置· 确定场地地形的具体竖向布置方案——地形坡度、地面高程、坡度与距离、对外衔接· 拟定建筑物室内外标高· 土方平衡· 场地竖向的细部处理2.2平土方式：· 连续平土· 重点平土2.3竖向设计的常用表达方式：· 高程箭头法：用设计标高点和箭头来表示地面控制点的标高、坡向及雨水流向；表示出建筑物、构筑物的室内外地坪标高，以及道路中心线、明沟的控制点和坡向并标明变坡点之间的距离；必要时可绘制示意断面图。

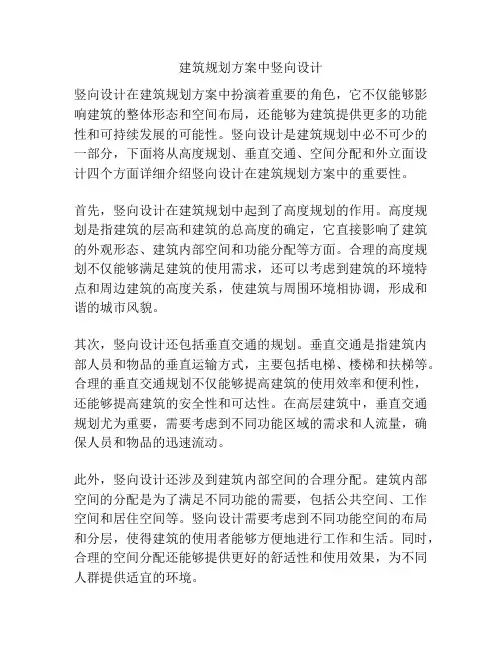

建筑规划方案中竖向设计竖向设计在建筑规划方案中扮演着重要的角色，它不仅能够影响建筑的整体形态和空间布局，还能够为建筑提供更多的功能性和可持续发展的可能性。

竖向设计是建筑规划中必不可少的一部分，下面将从高度规划、垂直交通、空间分配和外立面设计四个方面详细介绍竖向设计在建筑规划方案中的重要性。

首先，竖向设计在建筑规划中起到了高度规划的作用。

高度规划是指建筑的层高和建筑的总高度的确定，它直接影响了建筑的外观形态、建筑内部空间和功能分配等方面。

合理的高度规划不仅能够满足建筑的使用需求，还可以考虑到建筑的环境特点和周边建筑的高度关系，使建筑与周围环境相协调，形成和谐的城市风貌。

其次，竖向设计还包括垂直交通的规划。

垂直交通是指建筑内部人员和物品的垂直运输方式，主要包括电梯、楼梯和扶梯等。

合理的垂直交通规划不仅能够提高建筑的使用效率和便利性，还能够提高建筑的安全性和可达性。

在高层建筑中，垂直交通规划尤为重要，需要考虑到不同功能区域的需求和人流量，确保人员和物品的迅速流动。

此外，竖向设计还涉及到建筑内部空间的合理分配。

建筑内部空间的分配是为了满足不同功能的需要，包括公共空间、工作空间和居住空间等。

竖向设计需要考虑到不同功能空间的布局和分层，使得建筑的使用者能够方便地进行工作和生活。

同时，合理的空间分配还能够提供更好的舒适性和使用效果，为不同人群提供适宜的环境。

最后，竖向设计还要考虑到建筑的外立面设计。

建筑的外立面是建筑的“面孔”，它不仅能够反映建筑的功能性和形式美感，还能够对建筑的节能性和可持续性进行优化。

竖向设计需要考虑到建筑的立面材料、立面造型和立面开窗设计等，使建筑能够在外部环境中与周围建筑相协调，并能够有效地利用太阳能和自然通风等资源。

综上所述，竖向设计是建筑规划方案中不可或缺的一部分。

它能够影响建筑的整体形态和空间布局，为建筑提供更多的功能性和可持续发展的可能性。

高度规划、垂直交通、空间分配和外立面设计等方面的竖向设计需要充分考虑建筑的使用需求、环境特点和可持续发展的要求，以实现建筑的最佳效果。
