浅谈总图中竖向布置的几个要点

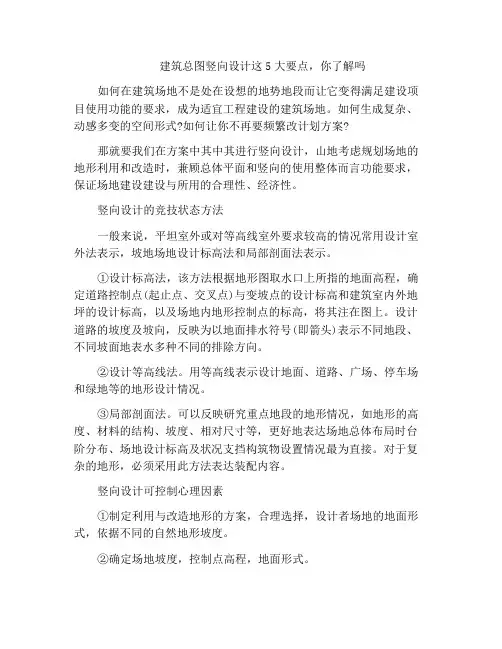

建筑总图竖向设计这5大要点，你了解吗如何在建筑场地不是处在设想的地势地段而让它变得满足建设项目使用功能的要求，成为适宜工程建设的建筑场地。

如何生成复杂、动感多变的空间形式?如何让你不再要频繁改计划方案?那就要我们在方案中其中其进行竖向设计，山地考虑规划场地的地形利用和改造时，兼顾总体平面和竖向的使用整体而言功能要求，保证场地建设建设与所用的合理性、经济性。

竖向设计的竞技状态方法一般来说，平坦室外或对等高线室外要求较高的情况常用设计室外法表示，坡地场地设计标高法和局部剖面法表示。

①设计标高法，该方法根据地形图取水口上所指的地面高程，确定道路控制点(起止点、交叉点)与变坡点的设计标高和建筑室内外地坪的设计标高，以及场地内地形控制点的标高，将其注在图上。

设计道路的坡度及坡向，反映为以地面排水符号(即箭头)表示不同地段、不同坡面地表水多种不同的排除方向。

②设计等高线法。

用等高线表示设计地面、道路、广场、停车场和绿地等的地形设计情况。

③局部剖面法。

可以反映研究重点地段的地形情况，如地形的高度、材料的结构、坡度、相对尺寸等，更好地表达场地总体布局时台阶分布、场地设计标高及状况支挡构筑物设置情况最为直接。

对于复杂的地形，必须采用此方法表达装配内容。

竖向设计可控制心理因素①制定利用与改造地形的方案，合理选择，设计者场地的地面形式，依据不同的自然地形坡度。

②确定场地坡度，控制点高程，地面形式。

③制定合理利用，储存和收集水汽的方案，在干旱，贫水地区，应做到而使雨水就地渗入地下，或使雨水便于储存和使用。

④合理排除地面和路面雨水的方案，在降雨量大的洪涝多发区，为减少排放至水务市政管网及江河湖海的雨水量，需要考虑可考虑雨水就地追踪与利用，有利于排洪调蓄。

⑤合理组织赛马场的土石方和防护工程。

⑥结合道路设计和景观设计，提出合理的竖向设计条件与竖向要求。

场地的适用坡度需要考虑因素①场地地面坡度不会应小于0.2%。

②当自然地形坡度小于5%时，应采用平坡式修整。

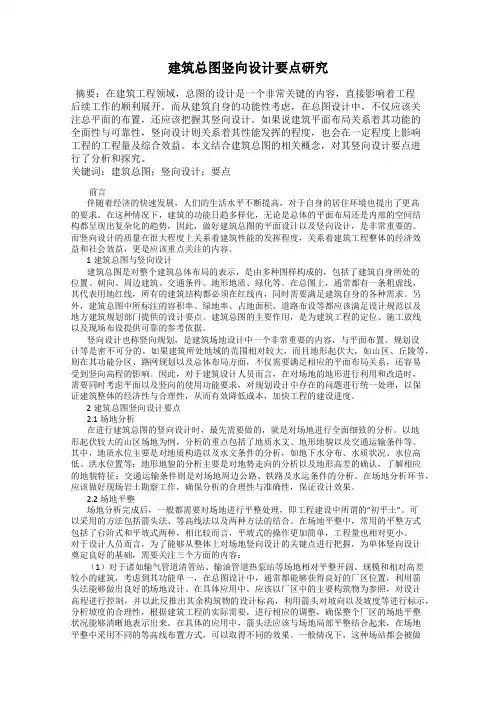

建筑总图竖向设计要点研究摘要：在建筑工程领域，总图的设计是一个非常关键的内容，直接影响着工程后续工作的顺利展开。

而从建筑自身的功能性考虑，在总图设计中，不仅应该关注总平面的布置，还应该把握其竖向设计。

如果说建筑平面布局关系着其功能的全面性与可靠性，竖向设计则关系着其性能发挥的程度，也会在一定程度上影响工程的工程量及综合效益。

本文结合建筑总图的相关概念，对其竖向设计要点进行了分析和探究。

关键词：建筑总图；竖向设计；要点前言伴随着经济的快速发展，人们的生活水平不断提高，对于自身的居住环境也提出了更高的要求。

在这种情况下，建筑的功能日趋多样化，无论是总体的平面布局还是内部的空间结构都呈现出复杂化的趋势，因此，做好建筑总图的平面设计以及竖向设计，是非常重要的。

而竖向设计的质量在很大程度上关系着建筑性能的发挥程度，关系着建筑工程整体的经济效益和社会效益，更是应该重点关注的内容。

1建筑总图与竖向设计建筑总图是对整个建筑总体布局的表示，是由多种图样构成的，包括了建筑自身所处的位置、朝向、周边建筑、交通条件、地形地质、绿化等。

在总图上，通常都有一条粗虚线，其代表用地红线，所有的建筑结构都必须在红线内，同时需要满足建筑自身的各种需求。

另外，建筑总图中所标注的容积率、绿地率、占地面积、道路布设等都应该满足设计规范以及地方建筑规划部门提供的设计要点。

建筑总图的主要作用，是为建筑工程的定位、施工放线以及现场布设提供可靠的参考依据。

竖向设计也称竖向规划，是建筑场地设计中一个非常重要的内容，与平面布置、规划设计等是密不可分的。

如果建筑所处地域的范围相对较大，而且地形起伏大，如山区、丘陵等，则在其功能分区、路网规划以及总体布局方面，不仅需要满足相应的平面布局关系，还容易受到竖向高程的影响。

因此，对于建筑设计人员而言，在对场地的地形进行利用和改造时，需要同时考虑平面以及竖向的使用功能要求，对规划设计中存在的问题进行统一处理，以保证建筑整体的经济性与合理性，从而有效降低成本，加快工程的建设进度。

竖向设计知识点总结大全在竖向设计中，我们可以从不同的视角来考察设计的要素，包括构图、色彩运用、排版与字体、视觉重点等。

本文将综合总结竖向设计的相关知识点，帮助读者深入了解竖向设计的要领和技巧。

一、构图构图是设计中至关重要的一环，它决定了设计作品的整体结构和组织方式。

在竖向设计中，以下几点是需要特别注意的：1. 垂直布局：竖向设计的特点之一是纵向延展性，因此在构图时应强调垂直布局，使得整个设计具有纵深感。

可以通过垂直排列的元素、分层的效果等手法来实现。

2. 对齐和平衡：保持元素之间的对齐和平衡是构图的基本原则。

通过使用格线、参照线等辅助线条来确保元素有序地排列，并在视觉上达到平衡的效果。

3. 节奏感：利用重复、间隔、动态等手法来营造设计中的节奏感。

通过合理运用线条、形状、图案等元素，使得设计具有韵律感和动感。

二、色彩运用色彩是设计中不可或缺的一部分，它能够直接影响人们的情绪和感受。

在竖向设计中，以下几点是需要关注的：1. 色彩搭配：选择相互搭配的色彩来创造视觉冲击力。

可以运用对比色、互补色、类似色等进行配色，以强调设计的层次和特点。

2. 渐变效果：利用色彩的渐变效果来增加设计的立体感和层次感。

可以通过线性渐变、径向渐变等方式，使得设计更加丰富多样。

3. 限制色彩数量：在竖向设计中，过多的颜色会导致视觉混乱和不稳定感。

因此，应选择少量且相互搭配的色彩，并在整体上保持统一性。

三、排版与字体排版和字体选择是竖向设计中需要考虑的重要因素。

以下几点是需要注意的：1. 竖排排版：竖向设计的排版方式应以垂直排列为主，利用竖直排布的文字、图标等元素，使得整个设计与众不同，并增加阅读的趣味性。

2. 字体选择：选择适合垂直排列的字体，如楷体、仿宋体等。

同时，字体的大小、粗细、间距等也需要根据具体设计的需要进行调整。

3. 对齐与间距：保持排版的对齐和合理的间距是设计中的基本原则。

通过调整字体与图形之间的间距，使得整个设计有序且舒适。

浅谈建筑场地竖向设计要点摘要：近年来，随着生活水平的提高，人们不仅对生活环境和工作环境提出了更高求，同时对其安全因素也极为关注。

关键词：竖向设计；设计要点随着城镇化的推进，总图设计的重要性、复杂性也愈加突出，本文将重点阐述民用建筑总图中的竖向设计要点。

一、场地竖向设计概述场地竖向设计贯穿于整个设计过程，在进行设计时，需要综合考虑以下几点：第一，满足场地内建筑物、构筑物、建筑附属物、道路交通、广场及各种活动场地、景观绿化场地、场地排水设施、室外管线布置、建筑围护措施、场地维护措施及连接措施、改善环境景观等方面的综合要求；第二,考虑防洪、排洪、土石方工程量、工程造价等因素，对自然地形合理利用和改造，来确定建筑物、构筑物、建筑附属物的设计高程；第三，道路交通、广场及各种活动场地的控制高程、横坡度、纵坡度；第四,景观场地的控制高程、排水坡度、坡向；第五，场地排水设施的底标高、顶标高、排水坡度；第六，室外各种类管线的埋设深度及重力流管线的排水坡度；第七，建筑围护设施、场地维护设施及连接设施的标高；第八，平衡土石方工程量、减少工程造价。

二、场地竖向设计内容及解析1 需要理解和表示主要场地竖向设计内容和技术要求A.1∶500现状地形图的研读、整理、判断、处理、表达场地竖向设计图一般都是在现状地形图作为底图的基础上进行设计，地形图在出图时，需做灰度处理（用地范围内，需要保留建筑、树木及其他设施，用地范围外的现状道路和现状建筑除外）。

B.高程系统竖向设计图需说明设计采用高程系统，而且所有的设计标高均采用统一的高程系统。

C.现状道路标高、规划道路标高及其他交通设施标高（1）需要表示现状道路交叉口标高、与场地衔接出入口标高、道路变坡点标高；（2）需要表示规划道路的交叉口标高、变坡点标高、坡度及与场地衔接的出入口标高；（3）需要表示地下人行通道出入口标高、地铁出入口标高、过街人行天桥与地面接点标高。

D.需表示地下隐形设施的标高E.需表示用地周边、临近场地江、河、湖、海常水位或静水位标高，以及最高水位或最高流标高。

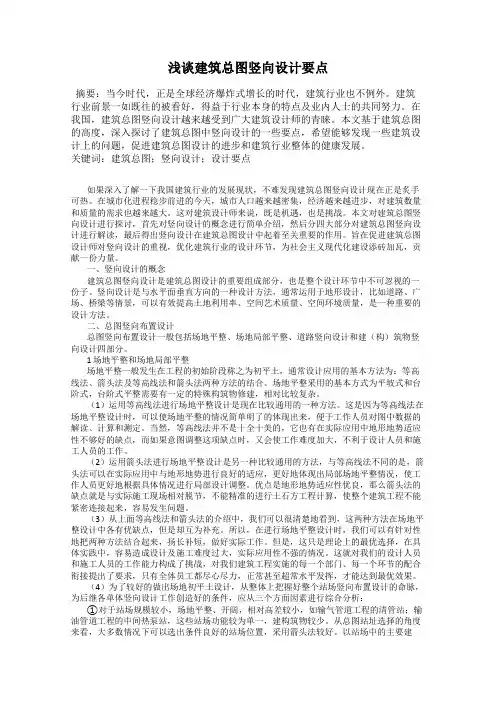

浅谈建筑总图竖向设计要点摘要：当今时代，正是全球经济爆炸式增长的时代，建筑行业也不例外。

建筑行业前景一如既往的被看好，得益于行业本身的特点及业内人士的共同努力。

在我国，建筑总图竖向设计越来越受到广大建筑设计师的青睐。

本文基于建筑总图的高度，深入探讨了建筑总图中竖向设计的一些要点，希望能够发现一些建筑设计上的问题，促进建筑总图设计的进步和建筑行业整体的健康发展。

关键词：建筑总图；竖向设计；设计要点如果深入了解一下我国建筑行业的发展现状，不难发现建筑总图竖向设计现在正是炙手可热。

在城市化进程稳步前进的今天，城市人口越来越密集，经济越来越进步，对建筑数量和质量的需求也越来越大。

这对建筑设计师来说，既是机遇，也是挑战。

本文对建筑总图竖向设计进行探讨，首先对竖向设计的概念进行简单介绍，然后分四大部分对建筑总图竖向设计进行解读，最后得出竖向设计在建筑总图设计中起着至关重要的作用。

旨在促进建筑总图设计师对竖向设计的重视，优化建筑行业的设计环节，为社会主义现代化建设添砖加瓦，贡献一份力量。

一、竖向设计的概念建筑总图竖向设计是建筑总图设计的重要组成部分，也是整个设计环节中不可忽视的一份子。

竖向设计是与水平面垂直方向的一种设计方法，通常运用于地形设计，比如道路、广场、桥梁等情景，可以有效提高土地利用率、空间艺术质量、空间环境质量，是一种重要的设计方法。

二、总图竖向布置设计总图竖向布置设计一般包括场地平整、场地局部平整、道路竖向设计和建（构）筑物竖向设计四部分。

1 场地平整和场地局部平整场地平整一般发生在工程的初始阶段称之为初平土，通常设计应用的基本方法为：等高线法、箭头法及等高线法和箭头法两种方法的结合。

场地平整采用的基本方式为平坡式和台阶式，台阶式平整需要有一定的特殊构筑物修建，相对比较复杂。

（1）运用等高线法进行场地平整设计是现在比较通用的一种方法。

这是因为等高线法在场地平整设计时，可以使场地平整的情况简单明了的体现出来，便于工作人员对图中数据的解读、计算和测定。

浅谈总图的竖向设计要点文章结合笔者从事总图设计的工作经验与研究，对总图设计中竖向设计的一些要点和注意事项进行了分析探讨，仅供参考。

【关健词】总图竖向设计；资料；形式；标高；大填大挖；“疏忽点”引言竖向设计亦称为“垂直设计”或“竖向布置”。

在《工业企业总平面设计规范》中明确的提出:“竖向设计应与总平面布置同时进行，且与厂区外现有和规划的运输线路、排水系统、周围场地标高等相协调。

”因此，在内容上，竖向设计是牵连全局性的；在结果上，竖向设计是确定设计标高。

即选择建设场地和建筑物、构筑物, 以及交通运输线网等的设计标高。

同时结合自然地形的利用和改造, 满足生产的需要和生活的使用要求，从而达到节约投资和加快建设速度的目的。

根据竖向设计的全过程，归纳以下的主要要求。

1 要求详尽地搜集原始资料为了全面深入地考虑竖向设计，对有关的原始资料应尽可能详细地搜集。

诸如: 设计任务书，建筑总平面方案布置,地形图（大比例；一般1：500）, 工程地质和水文地质勘察报告，地震的震害情况，气象和水文（洪水频率和水害）, 其它工种的总平面布置方案，“三废”治理和环保，以及有关地方的史蹟资料等。

掌握这些资料后进行分析和利用，准确而合理地做好竖向设计。

2 要灵活地选择竖向设计的形式竖向设计的形式，有平坡式、阶梯式和混合式。

对于地面形式的决定，通常先在设计的大范围场地时，依实际地面的坡度进行考虑，既要应地制宜，又要适应工艺生产流程和生活使用的需要，结合工程地质和水文地质的条件。

平坡式的竖向设计，比较简单，容易做好。

适用于自然地面坡度在≤4%, 尤其在平原地区多半采用这种形式。

但是，阶梯式的竖向设计，形式就比较多样，要求灵活地加以选择。

阶梯式的形式主要有几种: （1）高货位式：站台和货位高低差；（2）利用地形式：利用高低地形，设备迁出车间室外的高低地处；（3）筑台式：利用地形的挖填方进行布置；（4）跌落式：建筑物垂直等高线布置，自高而低逐级跌落；（5）分层入口处理：建筑物的出入口，分高低层设入口，等等。

浅谈总图中竖向布置的几个要点无论是民用场地还是工业场地，很多的地形都是高低不平的，特别是山地，地形条件特别复杂，这给项目中各种建构筑物、管线以及场地排水的设计标高增加了很多困难。

所以，应该根据总平面设计的要求对场地进行平整，从而满足场地内交通和运输的流畅以及雨水能够快速排除，我们把这种对场地垂直方向的设计称作为竖向布置设计。

在总图的设计工作中，竖向布置设计会直接影响到整个工程量的大小，从而影响到工程的经济效益，所以和总平面布置有着同样重要的地位。

总图的竖向布置有以下四个要点，分别为场地平整、场地及道路的竖向设计、建构筑物的竖向设计以及局部竖向设计处理，下面我们就从这四个要点来谈论一下竖向布置。

1 场地平整场地平整也叫场地初平，是整个工程项目的基础。

在场地初平之前，首先应该根据现场条件以及工程的具体要求来确定场地的竖向设计形式以及场地平土标高。

场地平整的第一步就是选择竖向设计形式，其布置形式一般有三种，分别为平坡式、台阶式和混合式三种，利用实际条件，做出合理的选择。

平坡式就是利用场地的自然地形，把场地处理成一个或者几个坡度的平面，并且相互连接处的坡度和标高并无显著变化。

平坡式布置一般可用于平缓地面（场地自然坡度小于2%），建筑的密度很大，路线多，以及管线密集的场地等等。

阶梯式就是把整个场地设计为几个台阶，中间利用陡坡或者挡土墙连接，每个平台之间有较大的高差，而且基本大于1米。

阶梯式布置一般情况下用于自然地形坡度大于4%的场地，而且建筑密度较小，一般在山区建立厂区，采用阶梯式比较合适。

场地平整的第二步就是确定场地的平土标高，只有确定的平土标高后，才能进行整个场地的平整工作，依据平土标高，可以确定建构筑物以及道路的设计标高。

确定平土标高必须考虑到以下几个因素，场地的雨水能够快速排出，场地不被雨水淹没；必须满足整个场地内外的运输要求；平土标高必须高于地下水位；减少土石方量等等。

完成以上两个步骤，接下来就是场地初平，在确定好竖向设计形式以及平土标高后，我们就可以进行土方计算。

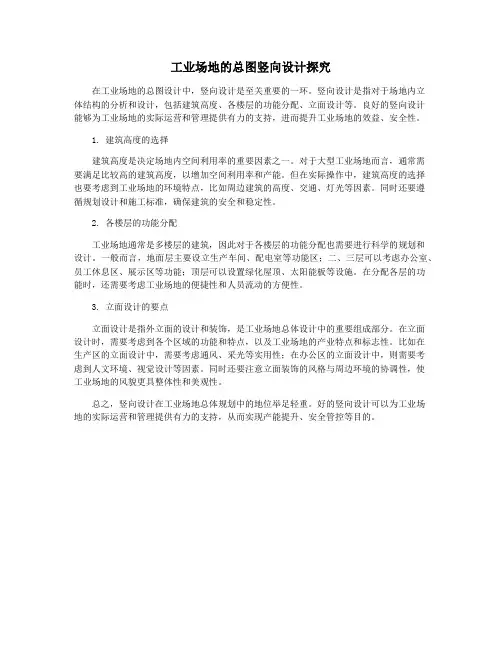

工业场地的总图竖向设计探究在工业场地的总图设计中，竖向设计是至关重要的一环。

竖向设计是指对于场地内立体结构的分析和设计，包括建筑高度、各楼层的功能分配、立面设计等。

良好的竖向设计能够为工业场地的实际运营和管理提供有力的支持，进而提升工业场地的效益、安全性。

1. 建筑高度的选择建筑高度是决定场地内空间利用率的重要因素之一。

对于大型工业场地而言，通常需要满足比较高的建筑高度，以增加空间利用率和产能。

但在实际操作中，建筑高度的选择也要考虑到工业场地的环境特点，比如周边建筑的高度、交通、灯光等因素。

同时还要遵循规划设计和施工标准，确保建筑的安全和稳定性。

2. 各楼层的功能分配工业场地通常是多楼层的建筑，因此对于各楼层的功能分配也需要进行科学的规划和设计。

一般而言，地面层主要设立生产车间、配电室等功能区；二、三层可以考虑办公室、员工休息区、展示区等功能；顶层可以设置绿化屋顶、太阳能板等设施。

在分配各层的功能时，还需要考虑工业场地的便捷性和人员流动的方便性。

3. 立面设计的要点立面设计是指外立面的设计和装饰，是工业场地总体设计中的重要组成部分。

在立面设计时，需要考虑到各个区域的功能和特点，以及工业场地的产业特点和标志性。

比如在生产区的立面设计中，需要考虑通风、采光等实用性；在办公区的立面设计中，则需要考虑到人文环境、视觉设计等因素。

同时还要注意立面装饰的风格与周边环境的协调性，使工业场地的风貌更具整体性和美观性。

总之，竖向设计在工业场地总体规划中的地位举足轻重。

好的竖向设计可以为工业场地的实际运营和管理提供有力的支持，从而实现产能提升、安全管控等目的。

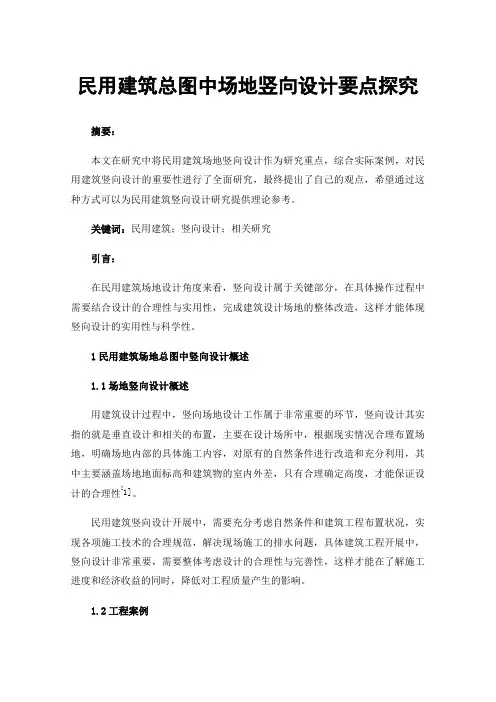

民用建筑总图中场地竖向设计要点探究摘要：本文在研究中将民用建筑场地竖向设计作为研究重点，综合实际案例，对民用建筑竖向设计的重要性进行了全面研究，最终提出了自己的观点，希望通过这种方式可以为民用建筑竖向设计研究提供理论参考。

关键词：民用建筑；竖向设计；相关研究引言：在民用建筑场地设计角度来看，竖向设计属于关键部分，在具体操作过程中需要结合设计的合理性与实用性，完成建筑设计场地的整体改造，这样才能体现竖向设计的实用性与科学性。

1民用建筑场地总图中竖向设计概述1.1场地竖向设计概述用建筑设计过程中，竖向场地设计工作属于非常重要的环节，竖向设计其实指的就是垂直设计和相关的布置，主要在设计场所中，根据现实情况合理布置场地，明确场地内部的具体施工内容，对原有的自然条件进行改造和充分利用，其中主要涵盖场地地面标高和建筑物的室内外差，只有合理确定高度，才能保证设计的合理性[1]。

民用建筑竖向设计开展中，需要充分考虑自然条件和建筑工程布置状况，实现各项施工技术的合理规范，解决现场施工的排水问题，具体建筑工程开展中，竖向设计非常重要，需要整体考虑设计的合理性与完善性，这样才能在了解施工进度和经济收益的同时，降低对工程质量产生的影响。

1.2工程案例主要针对某小区进行了设计改造，对某小区附近的道路情况和道路标高进行了全面了解。

某小区设计工作开展中，在设计的西部遗留了部分空地。

在建筑竖向设计过程中，整体施工接近尾声，细部道路才进行施工。

通过现场的考察得出，西部道路标高远远高于商铺室内标高，两者之间存在的标高差距大概为0.6米，所以无法进行直接的连接，对于排水工作产生的直接影响。

施工团队和设计单位进行了全面的协商与研究，对西部道路重新进行规划，增加了小区设计标高，并且使用绿化带的方式进行了标高差距缓冲。

虽然通过一系列的解决方案，降低了标高之间存在的差距问题，但是在解决问题中依然需要进行返工作业，使用这种方法不光提升了整体的工程工期，同时也增加了施工成本，出现了非常严重的浪费问题[2]。
