浅谈总图设计中的竖向设计

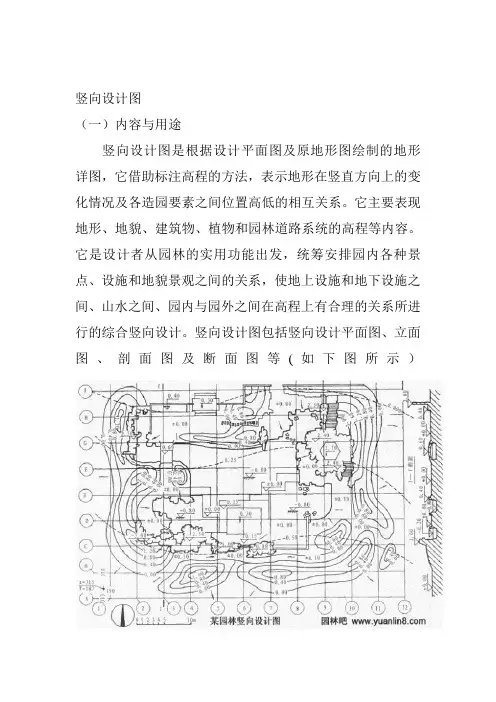

竖向设计图（一）内容与用途竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。

它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。

它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。

竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(如下图所示）（二）绘制要求竖向设计图在总体规划中起着重要作用，它的绘制必须规范、准确、详尽。

1．平面图(l)绘图比例及等高距。

平面图比例尺选择与总平面图相同。

等高距（两条相邻等高线之间的高程差）根据地形起伏变化大小及绘图比例选定，绘图比例为1：200、1：500、1：1000时，等高距分别为0.2、0.5、1m。

(2)地形现状及等高线。

地形设计采用等高线等方法绘制于图面上，并标注其设计高程。

设计地形等高线用细实线绘制．原地形等高线用细虚线绘制。

等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头．数字要排列整齐。

假设周围平整地面高程定为0.00，高于地面为正，数字前“一”号省略；低于地面为负．数字前应注写“一”号。

高程单位为m，要求保留两位小数。

(3)其他造园要素。

①园林建筑及小品：按比例采用中实线绘制其外轮廓线，并标注出室内首层地面标高。

②水体：标注出水体驳岸岸顶高程、常水水位及池底高程。

湖底为缓坡时，用细实线绘出湖底等高线并标注高程。

若湖底为平面时，用标高符号标注湖底高程。

③山石：用标高符号标注各山顶处的标高。

④排水及管道：地下管道或构筑物用粗虚线绘制。

并用单箭头标注出规划区域内的排水方向。

为使图形清楚起见，竖向设计图中通常不绘制园林植物。

2．立面图在竖向设计图中．为使视觉形象更明了和表达实际形象轮廓，或因设计方案进行推敲的需要，可以绘出立面图，即正面投影图，使视点水平方向所见地形、地貌一目了然。

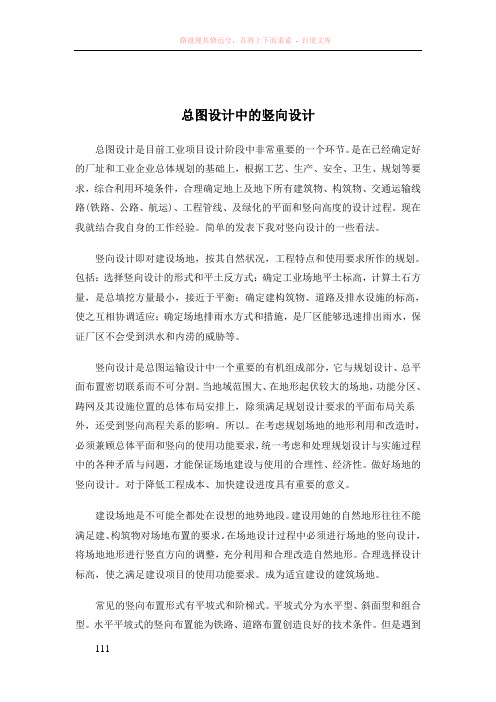

总图设计中的竖向设计总图设计是目前工业项目设计阶段中非常重要的一个环节。

是在已经确定好的厂址和工业企业总体规划的基础上，根据工艺、生产、安全、卫生、规划等要求，综合利用环境条件，合理确定地上及地下所有建筑物、构筑物、交通运输线路(铁路、公路、航运)、工程管线、及绿化的平面和竖向高度的设计过程。

现在我就结合我自身的工作经验。

简单的发表下我对竖向设计的一些看法。

竖向设计即对建设场地，按其自然状况，工程特点和使用要求所作的规划。

包括：选择竖向设计的形式和平土反方式：确定工业场地平土标高，计算土石方量，是总填挖方量最小，接近于平衡；确定建构筑物、道路及排水设施的标高，使之互相协调适应；确定场地排雨水方式和措施，是厂区能够迅速排出雨水，保证厂区不会受到洪水和内涝的威胁等。

竖向设计是总图运输设计中一个重要的有机组成部分，它与规划设计、总平面布置密切联系而不可分割。

当地域范围大、在地形起伏较大的场地，功能分区、踌网及其设施位置的总体布局安排上，除须满足规划设计要求的平面布局关系外，还受到竖向高程关系的影响。

所以。

在考虑规划场地的地形利用和改造时，必须兼顾总体平面和竖向的使用功能要求，统一考虑和处理规划设计与实施过程中的各种矛盾与问题，才能保证场地建设与使用的合理性、经济性。

做好场地的竖向设计。

对于降低工程成本、加快建设进度具有重要的意义。

建设场地是不可能全都处在设想的地势地段。

建设用她的自然地形往往不能满足建、构筑物对场地布置的要求。

在场地设计过程中必须进行场地的竖向设计，将场地地形进行竖直方向的调整，充分利用和合理改造自然地形。

合理选择设计标高，使之满足建设项目的使用功能要求。

成为适宜建设的建筑场地。

常见的竖向布置形式有平坡式和阶梯式。

平坡式分为水平型、斜面型和组合型。

水平平坡式的竖向布置能为铁路、道路布置创造良好的技术条件。

但是遇到起伏不平的场地，平整的土方量大，平整的场地边缘与周围原地形的标高不协调，排水条件较差。

浅谈建筑总图竖向设计要点摘要：当今时代，正是全球经济爆炸式增长的时代，建筑行业也不例外。

建筑行业前景一如既往的被看好，得益于行业本身的特点及业内人士的共同努力。

在我国，建筑总图竖向设计越来越受到广大建筑设计师的青睐。

本文基于建筑总图的高度，深入探讨了建筑总图中竖向设计的一些要点，希望能够发现一些建筑设计上的问题，促进建筑总图设计的进步和建筑行业整体的健康发展。

关键词：建筑总图；竖向设计；设计要点如果深入了解一下我国建筑行业的发展现状，不难发现建筑总图竖向设计现在正是炙手可热。

在城市化进程稳步前进的今天，城市人口越来越密集，经济越来越进步，对建筑数量和质量的需求也越来越大。

这对建筑设计师来说，既是机遇，也是挑战。

本文对建筑总图竖向设计进行探讨，首先对竖向设计的概念进行简单介绍，然后分四大部分对建筑总图竖向设计进行解读，最后得出竖向设计在建筑总图设计中起着至关重要的作用。

旨在促进建筑总图设计师对竖向设计的重视，优化建筑行业的设计环节，为社会主义现代化建设添砖加瓦，贡献一份力量。

一、竖向设计的概念建筑总图竖向设计是建筑总图设计的重要组成部分，也是整个设计环节中不可忽视的一份子。

竖向设计是与水平面垂直方向的一种设计方法，通常运用于地形设计，比如道路、广场、桥梁等情景，可以有效提高土地利用率、空间艺术质量、空间环境质量，是一种重要的设计方法。

二、总图竖向布置设计总图竖向布置设计一般包括场地平整、场地局部平整、道路竖向设计和建（构）筑物竖向设计四部分。

1 场地平整和场地局部平整场地平整一般发生在工程的初始阶段称之为初平土，通常设计应用的基本方法为：等高线法、箭头法及等高线法和箭头法两种方法的结合。

场地平整采用的基本方式为平坡式和台阶式，台阶式平整需要有一定的特殊构筑物修建，相对比较复杂。

（1）运用等高线法进行场地平整设计是现在比较通用的一种方法。

这是因为等高线法在场地平整设计时，可以使场地平整的情况简单明了的体现出来，便于工作人员对图中数据的解读、计算和测定。

浅谈总图的竖向设计要点文章结合笔者从事总图设计的工作经验与研究，对总图设计中竖向设计的一些要点和注意事项进行了分析探讨，仅供参考。

【关健词】总图竖向设计；资料；形式；标高；大填大挖；“疏忽点”引言竖向设计亦称为“垂直设计”或“竖向布置”。

在《工业企业总平面设计规范》中明确的提出:“竖向设计应与总平面布置同时进行，且与厂区外现有和规划的运输线路、排水系统、周围场地标高等相协调。

”因此，在内容上，竖向设计是牵连全局性的；在结果上，竖向设计是确定设计标高。

即选择建设场地和建筑物、构筑物, 以及交通运输线网等的设计标高。

同时结合自然地形的利用和改造, 满足生产的需要和生活的使用要求，从而达到节约投资和加快建设速度的目的。

根据竖向设计的全过程，归纳以下的主要要求。

1 要求详尽地搜集原始资料为了全面深入地考虑竖向设计，对有关的原始资料应尽可能详细地搜集。

诸如: 设计任务书，建筑总平面方案布置,地形图（大比例；一般1：500）, 工程地质和水文地质勘察报告，地震的震害情况，气象和水文（洪水频率和水害）, 其它工种的总平面布置方案，“三废”治理和环保，以及有关地方的史蹟资料等。

掌握这些资料后进行分析和利用，准确而合理地做好竖向设计。

2 要灵活地选择竖向设计的形式竖向设计的形式，有平坡式、阶梯式和混合式。

对于地面形式的决定，通常先在设计的大范围场地时，依实际地面的坡度进行考虑，既要应地制宜，又要适应工艺生产流程和生活使用的需要，结合工程地质和水文地质的条件。

平坡式的竖向设计，比较简单，容易做好。

适用于自然地面坡度在≤4%, 尤其在平原地区多半采用这种形式。

但是，阶梯式的竖向设计，形式就比较多样，要求灵活地加以选择。

阶梯式的形式主要有几种: （1）高货位式：站台和货位高低差；（2）利用地形式：利用高低地形，设备迁出车间室外的高低地处；（3）筑台式：利用地形的挖填方进行布置；（4）跌落式：建筑物垂直等高线布置，自高而低逐级跌落；（5）分层入口处理：建筑物的出入口，分高低层设入口，等等。

工业场地的总图竖向设计探究工业场地总图是一份展示工业场地全貌及各区域布局的重要设计图纸，有助于工业场地的规划、管理和运营。

在工业场地总图的设计中，竖向布局是一种常见的设计形式。

本文将探讨工业场地总图竖向设计的重要性、特点以及实际应用。

一、工业场地总图竖向设计的重要性1.1 展示全貌、清晰布局工业场地总图的竖向设计能够更好地展示场地的全貌和各区域的布局。

相比于横向设计，竖向设计更适合展示大型场地，能够呈现出更广阔的视野，更清晰地展示各个区域的定位和走向。

1.2 便于阅读、操作竖向设计的工业场地总图在放置和使用时更加方便，用户可以更轻松地进行阅读和查看。

特别是在大型工业场地中，竖向设计的总图更容易展开和滚动，便于工作人员进行实地操作和指挥。

1.3 呈现层次、优化布局通过竖向设计，工业场地总图可以更好地呈现出场地的层次和空间布局。

在布局优化和规划中，竖向设计可以更清晰地展示出各个区域的联系和相对位置，有助于优化工业场地的整体布局。

2.1 竖向展开、整体呈现竖向设计的工业场地总图在展开时可以整体呈现，将整个场地的布局一览无遗。

相比于横向设计，竖向设计更便于现场对照和整体把握，有助于工作人员进行全局规划和调度。

2.2 细节展示、清晰标注通过竖向设计，工业场地总图可以更清晰地展示出细节和标注，例如设备位置、通道走向、安全出口等重要信息。

而且竖向设计的总图可以更准确地标注方向和距离，为工作人员提供更直观的信息参考。

2.3 方便携带、使用便捷竖向设计的工业场地总图在携带和使用时更便捷，可以通过卷轴或折叠方式进行存放和展开。

这对于现场操作和紧急应急时非常重要，方便工作人员随时查阅和参考，提高工作效率和及时性。

3.1 工业厂区整体规划在工业厂区的整体规划中，竖向设计的工业场地总图可以提供全景展示，有利于管理者和工程师进行整体规划和布局优化。

通过竖向设计的总图，管理者可以更直观地了解场地的结构和布局，为厂区整体规划提供重要参考。

浅谈总图中竖向布置的几个要点无论是民用场地还是工业场地，很多的地形都是高低不平的，特别是山地，地形条件特别复杂，这给项目中各种建构筑物、管线以及场地排水的设计标高增加了很多困难。

所以，应该根据总平面设计的要求对场地进行平整，从而满足场地内交通和运输的流畅以及雨水能够快速排除，我们把这种对场地垂直方向的设计称作为竖向布置设计。

在总图的设计工作中，竖向布置设计会直接影响到整个工程量的大小，从而影响到工程的经济效益，所以和总平面布置有着同样重要的地位。

总图的竖向布置有以下四个要点，分别为场地平整、场地及道路的竖向设计、建构筑物的竖向设计以及局部竖向设计处理，下面我们就从这四个要点来谈论一下竖向布置。

1 场地平整场地平整也叫场地初平，是整个工程项目的基础。

在场地初平之前，首先应该根据现场条件以及工程的具体要求来确定场地的竖向设计形式以及场地平土标高。

场地平整的第一步就是选择竖向设计形式，其布置形式一般有三种，分别为平坡式、台阶式和混合式三种，利用实际条件，做出合理的选择。

平坡式就是利用场地的自然地形，把场地处理成一个或者几个坡度的平面，并且相互连接处的坡度和标高并无显著变化。

平坡式布置一般可用于平缓地面（场地自然坡度小于2%），建筑的密度很大，路线多，以及管线密集的场地等等。

阶梯式就是把整个场地设计为几个台阶，中间利用陡坡或者挡土墙连接，每个平台之间有较大的高差，而且基本大于1米。

阶梯式布置一般情况下用于自然地形坡度大于4%的场地，而且建筑密度较小，一般在山区建立厂区，采用阶梯式比较合适。

场地平整的第二步就是确定场地的平土标高，只有确定的平土标高后，才能进行整个场地的平整工作，依据平土标高，可以确定建构筑物以及道路的设计标高。

确定平土标高必须考虑到以下几个因素，场地的雨水能够快速排出，场地不被雨水淹没；必须满足整个场地内外的运输要求；平土标高必须高于地下水位；减少土石方量等等。

完成以上两个步骤，接下来就是场地初平，在确定好竖向设计形式以及平土标高后，我们就可以进行土方计算。

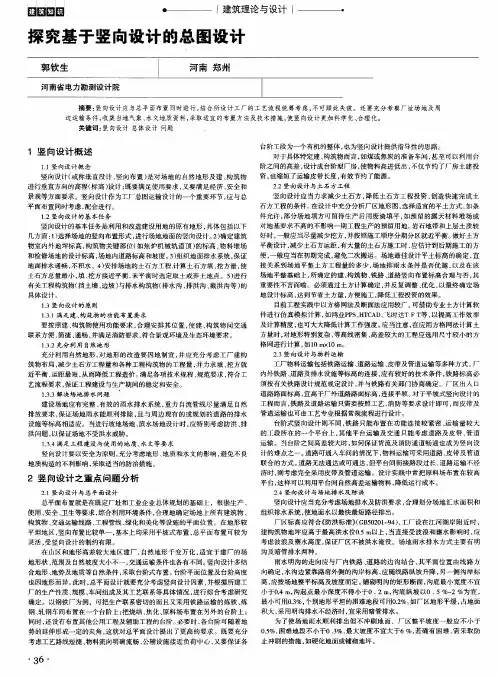

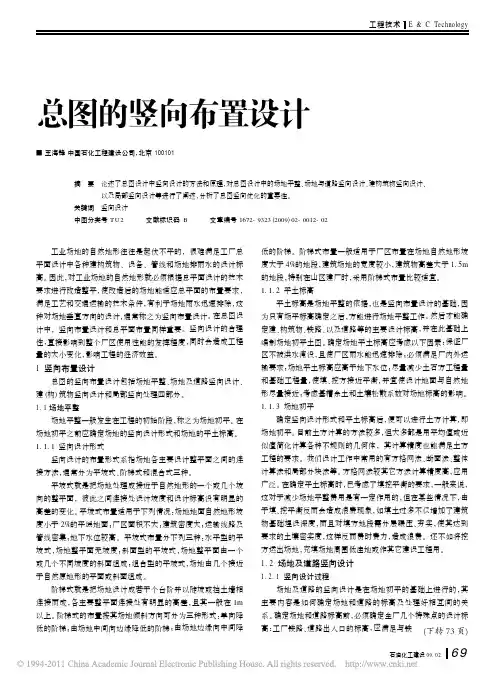

工业场地的自然地形往往是起伏不平的，很难满足工厂总平面设计中各种建构筑物、设备、管线和场地排雨水的设计标高。

因此，对工业场地的自然地形就必须根据总平面设计的技术要求进行改造整平，使改造后的场地能适应总平面的布置要求，满足工艺和交通运输的技术条件，有利于场地雨水迅速排除，这种对场地垂直方向的设计，通常称之为竖向布置设计。

在总图设计中，竖向布置设计和总平面布置同样重要。

竖向设计的合理性，直接影响到整个厂区使用性能的发挥程度，同时会造成工程量的大小变化，影响工程的经济效益。

1竖向布置设计总图的竖向布置设计包括场地平整、场地及道路竖向设计、建（构）筑物竖向设计和局部竖向处理四部分。

1.1场地平整场地平整一般发生在工程的初始阶段，称之为场地初平。

在场地初平之前应确定场地的竖向设计形式和场地的平土标高。

1.1.1竖向设计形式竖向设计的布置形式系指场地各主要设计整平面之间的连接方法，通常分为平坡式、阶梯式和混合式三种。

平坡式就是把场地处理成接近于自然地形的一个或几个坡向的整平面，彼此之间连接处设计坡度和设计标高没有明显的高差的变化。

平坡式布置适用于下列情况：场地地面自然地形坡度小于2%的平缓地面；厂区面积不大；建筑密度大；运输线路及管线密集；地下水位较高。

平坡式布置分下列三种：水平型的平坡式，场地整平面无坡度；斜面型的平坡式，场地整平面由一个或几个不同坡度的斜面组成；组合型的平坡式，场地由几个接近于自然原地形的平面或斜面组成。

阶梯式就是把场地设计成若干个台阶并以陡坡或挡土墙相连接而成，各主要整平面连接处有明显的高差，且其一般在1m 以上。

阶梯式的布置按其场地倾斜方向可分为三种形式：单向降低的阶梯；由场地中间向边缘降低的阶梯；由场地边缘向中间降低的阶梯。

阶梯式布置一般适用于厂区布置在场地自然地形坡度大于4%的地段，建筑场地的宽度较小，建筑物高差大于1.5m 的地段，特别在山区建厂时，采用阶梯式布置比较适宜。

1.1.2平土标高平土标高是场地平整的依据，也是竖向布置设计的基础，因为只有场平标高确定之后，方能进行场地平整工作。

工业场地的总图竖向设计探究在工业场地的总图设计中，竖向设计是至关重要的一环。

竖向设计是指对于场地内立体结构的分析和设计，包括建筑高度、各楼层的功能分配、立面设计等。

良好的竖向设计能够为工业场地的实际运营和管理提供有力的支持，进而提升工业场地的效益、安全性。

1. 建筑高度的选择建筑高度是决定场地内空间利用率的重要因素之一。

对于大型工业场地而言，通常需要满足比较高的建筑高度，以增加空间利用率和产能。

但在实际操作中，建筑高度的选择也要考虑到工业场地的环境特点，比如周边建筑的高度、交通、灯光等因素。

同时还要遵循规划设计和施工标准，确保建筑的安全和稳定性。

2. 各楼层的功能分配工业场地通常是多楼层的建筑，因此对于各楼层的功能分配也需要进行科学的规划和设计。

一般而言，地面层主要设立生产车间、配电室等功能区；二、三层可以考虑办公室、员工休息区、展示区等功能；顶层可以设置绿化屋顶、太阳能板等设施。

在分配各层的功能时，还需要考虑工业场地的便捷性和人员流动的方便性。

3. 立面设计的要点立面设计是指外立面的设计和装饰，是工业场地总体设计中的重要组成部分。

在立面设计时，需要考虑到各个区域的功能和特点，以及工业场地的产业特点和标志性。

比如在生产区的立面设计中，需要考虑通风、采光等实用性；在办公区的立面设计中，则需要考虑到人文环境、视觉设计等因素。

同时还要注意立面装饰的风格与周边环境的协调性，使工业场地的风貌更具整体性和美观性。

总之，竖向设计在工业场地总体规划中的地位举足轻重。

好的竖向设计可以为工业场地的实际运营和管理提供有力的支持，从而实现产能提升、安全管控等目的。
