建筑专业设计图纸校审要求一、图纸目录1.工程编号、工程名称、项目名称与任务单是否一致。
2.建筑面积计算无误，与设计概算一致。
3.各专业图纸目录无遗漏，图号、图名与图签栏一致。
4.所选用的成图、标准图或通用详图是否填入目录，是否完全适用于本设计。
二、施工图设计说明、工程做法1.一般说明中的设计依据（任务书批准文号及日期，主管部门批准扩初或设计方案的文号及日期，以及有关单位的文件等）是否齐全。
2.工程中的绝对标高是否注明。
3.对材料要求，特殊构造，墙身防潮，内外装修，油漆颜色等是否提出要求，对施工安装有无特殊要求。
4.楼面、地面、踢脚、墙裙、墙面、顶棚、屋面等各部构造做法的选用是否合理，编号与图纸是否符合。
5.房间装修做法表中选用做法是否与每个房间的使用要求（或工艺要求）相符合，填写是否正确。
三、总平面图1.用地范围四周尺寸是否正确，拨地范围红线与城市道路中心线或地上固定物的关系尺寸是否标注清楚。
2.校对全部建筑物的坐标是否与单体外墙轴线尺寸吻合。
3.校对原有建筑物，道路与新设计建筑物，道路的相对关系。
4.建筑物间距是否符合防火规范、日照标准、消防形式及各种工程管道占地的宽度要求。
5.室内地面±0.0000的绝对标高，房屋四角和入口处的室外标高标注是否明确。
6.建筑物项目表中，建筑物编号、基地面积、建筑面积等与单体设计是否相符。
7.技术经济指标的计算是否正确，是否符合设计要求。
8.比例尺、指北针是否标准（必要时标注风玫瑰）。
9.地形复杂的应作竖向设计、土方平衡表，校对建筑物四角标高、道路坡度，各种标高是否符合竖向布置要求。
校对各方格网中的填（挖）数值及其总和。
10.工程规模大、各种管道复杂的工程应有管网综合图、管网综合图着重校对管道交叉一览表中注明的交叉点编号，管道号是否符合图中的情况，两种管道交叉处标高是否符合有关工程剖面图，有无相碰的现象，是如何处理的。
四、平面图（比例尺1:100或以上）1.定位轴线和编号顺序是否符合规定，主轴线的编号和关系是否明确。
建筑专业施工图自校及拍图要点9.1 建筑与结构9.1.1图纸标识核对项目名称、项目编号、子项名称、子项编号是否一致；9.1.2 说明：核对项目概况、建筑高度、室外标高、室内正负零标高、抗震设防烈度、墙体材料等是否一致；9.1.3 平面图：A. 结构基础图⑴平面内容是否一致，轴网及轴网编号是否一致；⑵基础平面尺寸，地下室墙体、柱平面尺寸及定位是否一致；⑶电梯基坑、集水坑的平面位置、坑底标高是否一致；⑷有地下室——结构底板板面标高（绝对标高）与建筑标高以及建筑总说明注明的地下室建筑面层厚度是否一致；⑸无地下室——结构基础梁梁顶标高（绝对标高）与建筑正负零标高以及建筑总说明注明的地面建筑面层厚度是否一致，底层地面或基础平面的基础梁、拉梁、承台等是否对设备管沟及雨污水管等有影响，是否已考虑避让；B. 结构柱、剪力墙平面图⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致；⑵墙、柱平面尺寸及定位是否一致，剪力墙与梁的偏心是否与建筑吻合；⑶建筑、结构图纸地下室外墙是否反映预留洞口或预埋穿管的位置、大小、标高？是否一致？⑷地上剪力墙留洞尺寸及标高是否一致，是否满足建筑（吊顶）要求⑸建筑、结构图纸是否已反映风机房墙体及风井留洞？C. 结构各层梁板图⑴平面内容是否一致，轴网及轴网编号是否一致，各层平面标高是否一致；⑵结构降板高度与建筑总说明注明的楼屋面板建筑面层厚度是否一致？建筑图特别注明的结构标高是否与相应结构图一致？⑶核对建筑及设备留洞（电梯井道、楼梯间净宽、风井、设备留洞、设备吊装孔）是否考虑结构梁宽，特别是结构转换处要考虑结构梁的宽度变化、剪力墙收分处考虑剪力墙的厚度变化；⑷结构梁布置是否满足建筑使用功能需要及空间美观和风水需求？（如住宅户内客厅及餐厅上方梁位置是否合理，次梁是否裸露在走道上方）⑸全面复核梁下净高（尤其是最大梁高处）是否满足设备安装后的各建筑空间最小净高要求（注意结构降板、坡道入口处等）。

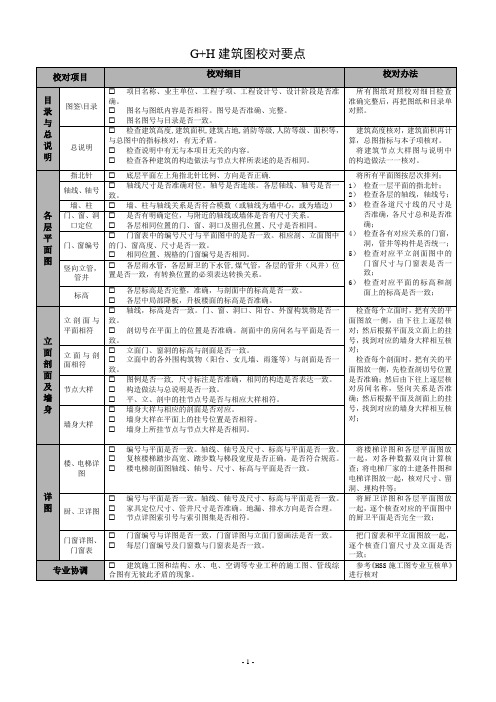

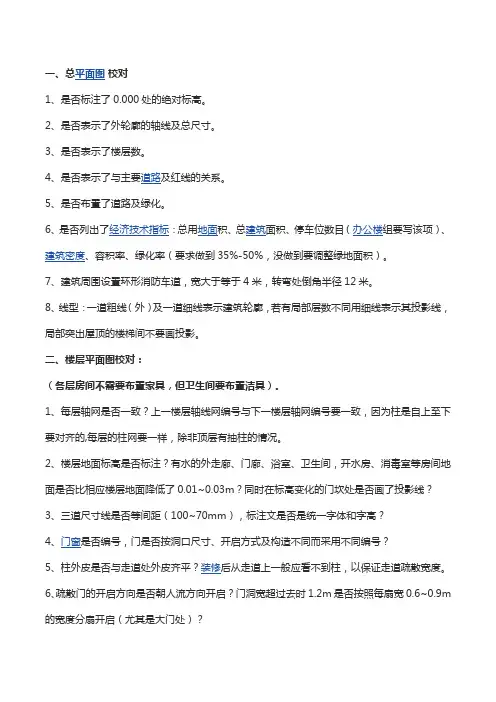

一、总平面图校对1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%-50%，没做到要调整绿地面积）。
7、建筑周围设置环形消防车道，宽大于等于4米，转弯处倒角半径12米。
8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。
二、楼层平面图校对：（各层房间不需要布置家具，但卫生间要布置洁具）。
1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的,每层的柱网要一样，除非顶层有抽柱的情况。
2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m 的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。
中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。
一层平面图上是否有指北针表示房屋的朝向？9、房间名称标注文字是否是同一字体和字高？10、卫生间等有水房间的地面是否有地漏？地面坡向有表达吗？卫生间卫生设备是否满足使用人数的要求？分隔尺寸是否标注？11、公共建筑最小门洞宽为1m，使用面积大和使用人数多及有大型设备进出的门要按规范要求设计宽度，门也应分扇开启。
建筑专业施工图自审校对内容要点一、前言在建筑专业施工图的制作过程中，自审校对是非常重要的一个环节。
自审校对能够发现和解决施工图中存在的问题，保证施工图质量，避免误解和漏洞，减少返工的风险。
因此，本文将探讨建筑专业施工图自审校对的内容要点，希望能对大家有所帮助。
二、施工图自审校对的内容要点1. 布局和尺寸施工图的布局和尺寸是其最基本的设计要素之一。
在自审校对中需要仔细检查布局和尺寸是否符合设计要求，并确保尺寸的准确性和一致性。
同时，要注意施工图的比例尺是否正确，是否满足施工项目的实际需要。
2. 结构和材料在施工图中，结构和材料的设计也是非常重要的一个环节。
在自审校对过程中需要注意结构和材料是否符合设计要求，是否符合标准规范，是否合理可行。
同时，还需要注意材料的数量和规格是否正确，以确保施工图中的结构和材料能够达到预期的效果。
3. 安全和环境保护施工过程中的安全和环境保护是非常重要的，因此在自审校对中需要注意施工图中是否考虑到了工人和环境的安全问题。
在校对过程中，需要检查施工图中的安全措施是否完整、合理、有效，并保证环境保护的措施符合当地的法律法规和标准要求。
4. 设备和设施在施工过程中，需要经常使用各种设备和设施，因此在施工图的自审校对过程中，需要仔细检查设计是否符合施工项目的实际需求，设备和设施的数量和规格是否合理，能否顺利完成施工任务。
同时，还需要注意设备和设施的位置和使用方式是否合理，是否符合现场实际情况。
5. 施工工艺和工序施工过程是非常复杂的，需要按照一定的工艺和工序来进行施工。
因此，在自审校对过程中需要仔细检查施工图中的施工工艺和工序是否合理、可行、有效。
同时，还需要注意工序之间的衔接和协调，确保施工过程的顺利进行。
6. 图样清晰最后，在施工图的自审校对过程中，需要检查图样的清晰度是否足够，是否能够清晰地表达出设计意图。
如果图样不清晰，将会给施工过程带来很大的困难和风险。
因此，清晰度问题需要在自审校对中重点关注。

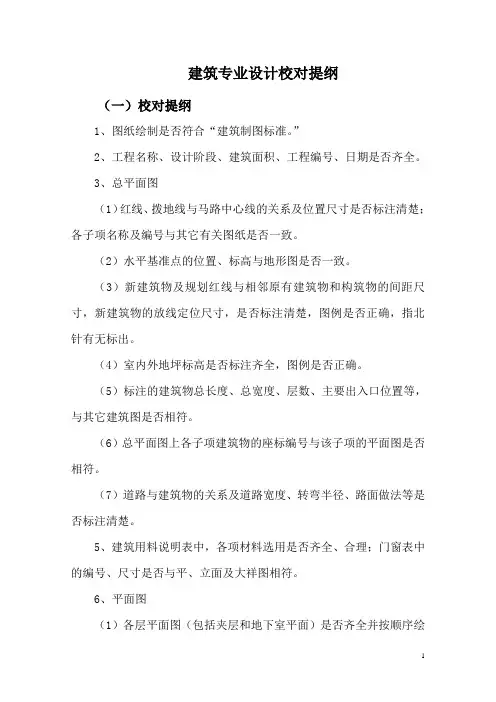

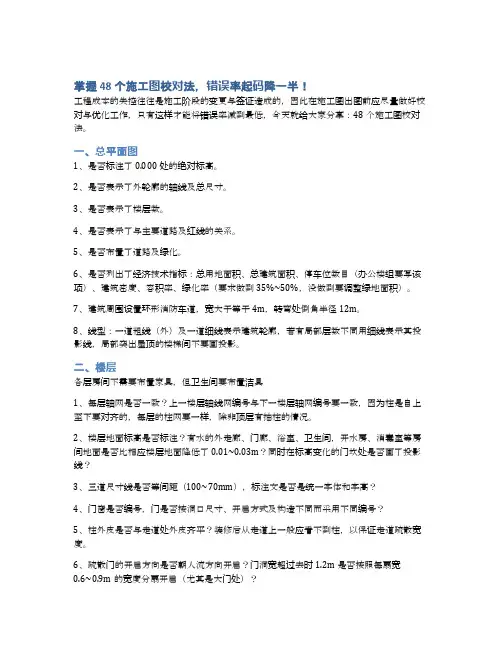

掌握48个施工图校对法，错误率起码降一半！工程成本的失控往往是施工阶段的变更与签证造成的，因此在施工图出图前应尽量做好校对与优化工作，只有这样才能将错误率减到最低，今天就给大家分享：48个施工图校对法。
一、总平面图1、是否标注了0.000处的绝对标高。
2、是否表示了外轮廓的轴线及总尺寸。
3、是否表示了楼层数。
4、是否表示了与主要道路及红线的关系。
5、是否布置了道路及绿化。
6、是否列出了经济技术指标：总用地面积、总建筑面积、停车位数目（办公楼组要写该项）、建筑密度、容积率、绿化率（要求做到35%~50%，没做到要调整绿地面积）。
7、建筑周围设置环形消防车道，宽大于等于4m，转弯处倒角半径12m。
8、线型：一道粗线（外）及一道细线表示建筑轮廓，若有局部层数不同用细线表示其投影线，局部突出屋顶的楼梯间不要画投影。
二、楼层各层房间不需要布置家具，但卫生间要布置洁具1、每层轴网是否一致？上一楼层轴线网编号与下一楼层轴网编号要一致，因为柱是自上至下要对齐的，每层的柱网要一样，除非顶层有抽柱的情况。
2、楼层地面标高是否标注？有水的外走廊、门廊、浴室、卫生间，开水房、消毒室等房间地面是否比相应楼层地面降低了0.01~0.03m？同时在标高变化的门坎处是否画了投影线？3、三道尺寸线是否等间距（100~70mm），标注文是否是统一字体和字高？4、门窗是否编号，门是否按洞口尺寸、开启方式及构造不同而采用不同编号？5、柱外皮是否与走道处外皮齐平？装修后从走道上一般应看不到柱，以保证走道疏散宽度。
6、疏散门的开启方向是否朝人流方向开启？门洞宽超过去时1.2m是否按照每扇宽0.6~0.9m的宽度分扇开启（尤其是大门处）？7、楼梯间是否有跑向标注？首层上半跑，中间层上半跑、下一跑半，顶层下两跑。
中间平台是否有标高标注？楼梯尺寸是否在平面图和剖面图上表达全面？8、一层平面图上是否有散水表达，室外地坪标高，出入口处是否设置台阶或坡道？斜道坡度表示，剖示符是否表达正确的剖示位置和剖示方向，请与剖面图仔细对照投影。

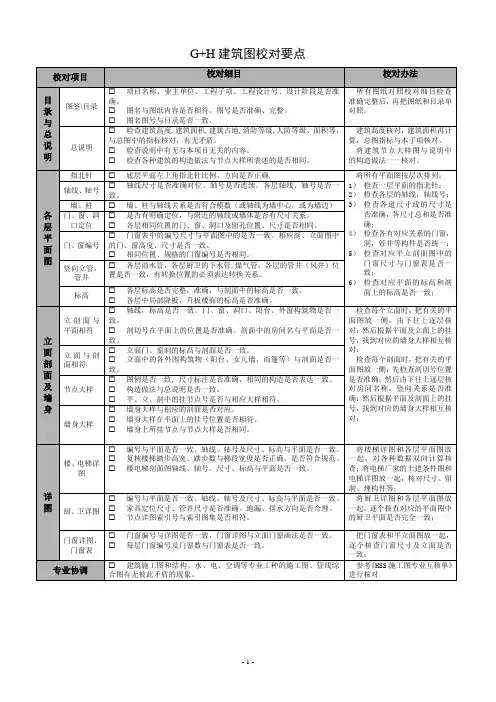

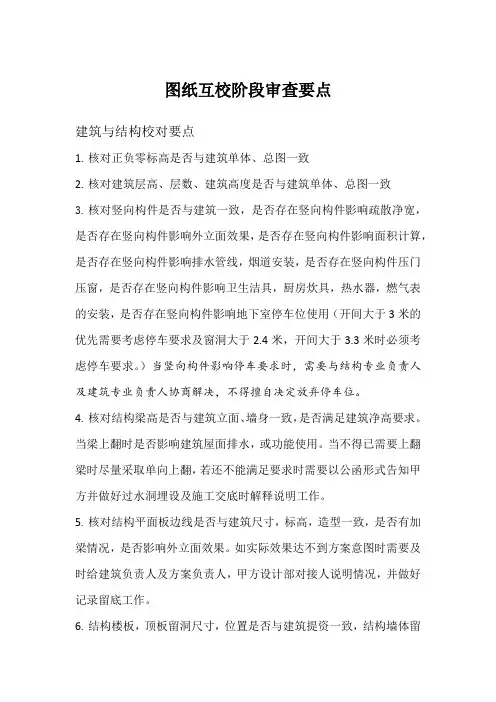

图纸互校阶段审查要点建筑与结构校对要点1.核对正负零标高是否与建筑单体、总图一致2.核对建筑层高、层数、建筑高度是否与建筑单体、总图一致3.核对竖向构件是否与建筑一致，是否存在竖向构件影响疏散净宽，是否存在竖向构件影响外立面效果，是否存在竖向构件影响面积计算，是否存在竖向构件影响排水管线，烟道安装，是否存在竖向构件压门压窗，是否存在竖向构件影响卫生洁具，厨房炊具，热水器，燃气表的安装，是否存在竖向构件影响地下室停车位使用（开间大于3米的优先需要考虑停车要求及窗洞大于2.4米，开间大于3.3米时必须考虑停车要求。
）当竖向构件影响停车要求时，需要与结构专业负责人及建筑专业负责人协商解决，不得擅自决定放弃停车位。
4.核对结构梁高是否与建筑立面、墙身一致，是否满足建筑净高要求。
当梁上翻时是否影响建筑屋面排水，或功能使用。
当不得已需要上翻梁时尽量采取单向上翻，若还不能满足要求时需要以公函形式告知甲方并做好过水洞埋设及施工交底时解释说明工作。
5.核对结构平面板边线是否与建筑尺寸，标高，造型一致，是否有加梁情况，是否影响外立面效果。
如实际效果达不到方案意图时需要及时给建筑负责人及方案负责人，甲方设计部对接人说明情况，并做好记录留底工作。
6.结构楼板，顶板留洞尺寸，位置是否与建筑提资一致，结构墙体留洞是否与建筑、设备提资一致，是否漏尺寸、标高。
尤其电气穿管留洞是否与最终装修图、设备图一致，如发现不一致或不能满足提资需要及时告知与相关人员协商处理意见并做好记录留底工作。
7.核对楼梯间图纸轴号，楼层，标高（减去面层），面层厚度是否与建筑提资一致，是否存在不满足《民用建筑设计通则》P79页图6.7.5净高要求。
是否存在结构梁压外窗，梯板与外窗位置冲突。
是否存在建筑图与结构平面平台、踏步、梯段尺寸不一致，楼层标高不一致。
当平面图为多个单元时，楼梯复用是否存在镜像关系未增加平面或缺少必要轴号。
楼梯上楼方向优先采用右侧上楼，楼梯梯段跑数优先采用多跑楼梯，避免采用三跑楼改变上楼方向。

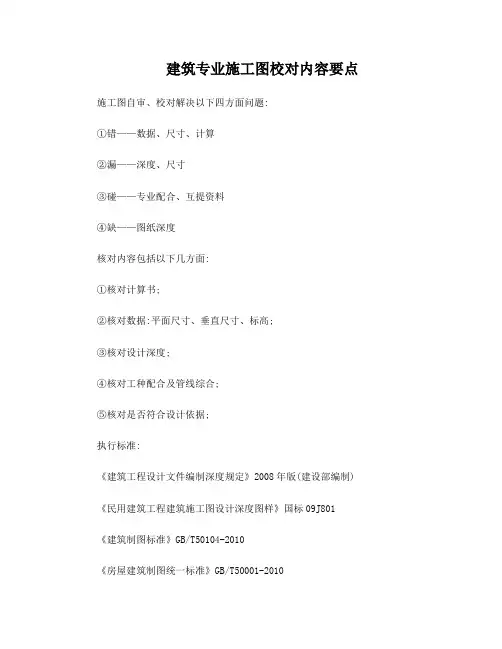

建筑专业施工图校对内容要点施工图自审、校对解决以下四方面问题:①错——数据、尺寸、计算②漏——深度、尺寸③碰——专业配合、互提资料④缺——图纸深度核对内容包括以下几方面:①核对计算书;②核对数据:平面尺寸、垂直尺寸、标高;③核对设计深度;④核对工种配合及管线综合;⑤核对是否符合设计依据;执行标准:《建筑工程设计文件编制深度规定》2008年版(建设部编制) 《民用建筑工程建筑施工图设计深度图样》国标09J801 《建筑制图标准》GB/T50104-2010《房屋建筑制图统一标准》GB/T50001-2010详细内容如下:一、封面□封面的工程名称、楼号是否正确。
□总建筑面积、子项建筑面积是否正确;子项建筑面积和防火专篇、节能专篇、设计总说明是否一致。
□工程设计级别分类是否正确。
(见《民用建筑工程设计等级分类表》)二、目录□工号、分号和封面是否一致。
□工程名称、工程项目与封面是否一致,是否正确。
□图纸名称和图纸是否一致。
三、总平面图□指北针。
□施工图设计范围是否正确。
□指标。
□消防车道的设计。
□说明文字。
□无障碍的说明。
□小区道路和城市道路相接。
□道路高程和建筑高程设计是否合理。
□现状、拟建、在建项目的图例。
□车位不能影响消防车停靠。
□建筑间距的标注是否准确。
□建筑物长宽尺寸与平面图是否一致。
四、施工图设计说明□设计依据一栏:11,所选用规范是否适用本项目;2,适用规范是否是最新版本;3,主要规范是否罗列齐全。
□工程概况:1,建设单位、工程名称、工程地点是否正确; 2,地上地下耐火等级是否正确;3,屋面、地下室的防水等级是否合理、正确; 4,抗震设防烈度是否符合建设地;5,主要的结构形式是否和结构图纸相符。
□工程设计范围:1,工程设计范围是否和图纸相符且合理;2,需要由各专业公司出图内容是否准确。
□总图及设计标高:1,高程系统的描述是否正确,正负零相当于绝对高程是否与总图一致;2,正负零相当于绝对高程值应加说明:正负零相当于绝对高程值暂定为×××,由建设单位、规划部门、设计单位依据现场情况进行调整。
