建筑施工图设计要点分析

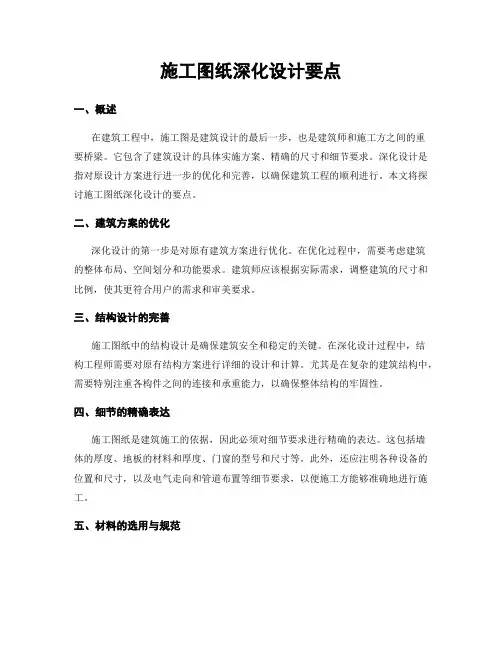

施工图设计说明1. 引言施工图设计是一个建筑项目中非常重要的环节，它是将设计方案转化为实际施工的具体指导文件。

本文将对施工图设计进行详细的说明，包括设计的目的、内容和要点等。

2. 设计目的施工图设计的主要目的是为了确保建筑项目的顺利实施。

通过细化设计方案并提供具体的施工指导，可以确保施工过程中的准确性和高效性。

此外，施工图设计还需要满足相关法规和标准的要求，以确保建筑的质量和安全。

3. 设计内容施工图设计的内容非常丰富，包括建筑平面图、立面图、剖面图、结构图、设备布置图等。

下面将分别介绍这些设计内容的主要特点和要点。

3.1 建筑平面图建筑平面图是建筑物在水平方向上的布局图，包括房间、走廊、楼梯、门窗等的位置和尺寸。

在绘制建筑平面图时，需要考虑到功能性、美观性和使用性等方面的要求。

此外，还需要注意空间的合理利用和交通流线的布置等。

3.2 立面图立面图是建筑物在垂直方向上的展示图，包括各个立面的外观造型和细部构造。

在绘制立面图时，需要考虑到建筑物的比例、形式、材料和细节等。

同时，还需要与建筑平面图相一致，以确保全面的设计一致性。

3.3 剖面图剖面图是建筑物在垂直方向上的切割图，用于展示建筑物内部的结构和空间布置。

在绘制剖面图时，需要考虑到建筑物的构造、孔洞、材料和尺寸等。

剖面图的绘制需要准确表达建筑物的空间层次和各个部分之间的关系。

3.4 结构图结构图是建筑物结构系统的展示图，包括柱、梁、板等结构元素的位置和尺寸。

在绘制结构图时，需要考虑到结构的承载力、刚度和稳定性等要求。

此外，还需要满足相关的结构设计规范和标准。

3.5 设备布置图设备布置图是建筑物内部设备系统的展示图，包括电气、给排水、暖通等系统的位置和连接方式。

在绘制设备布置图时，需要考虑到设备的功能、安全性和维护便利性等方面的要求。

同时，还需要与建筑物的其他系统相协调，实现整体的设计一致性。

4. 设计要点在进行施工图设计时，需要注意以下几个要点：4.1 准确性施工图设计需要准确表达设计意图，并提供明确的尺寸和位置等信息。

对建筑施工图设计相关要点的认识及思考摘要:随着我国社会经济的不断发展,建筑行业也在快速崛起,并且逐渐成为国民经济中非常重要的一部分。

而建筑工程施工中施工图纸的设计是工程建设过程当中一个极为关键和基础性工作，做好建筑工程施工图设计工作对于整个项目进行和发展有着至关重要的影响作用。

关键词：建筑施工图；施工图设计一建筑施工图设计的基本理论（一）建筑施工图的类型建筑施工图的类型有很多,主要分为以下几类:(1)平面型。

在对建筑工程进行设计时需要对工程中所需用场地面以及道路等各种因素加以考虑。

例如:地形、地貌和地质条件等等都会影响到建筑物的外观、质量与安全。

其次，建筑形状、大小的不同又能表现出建筑特点,如矩形就可以塑造亲切感，而圆形则给人一种稳定感。

(2)立体型平面图。

建筑施工时为了方便进行计算,在建筑工程图设计中通常会利用一些三维空间,例如:道路、广场等，形状大小的不同也能产生各自特点与差异性，立体平面图可以直观的给客户展示建筑的具体形态。

设计师也可以对建筑物进行高程控制设计和竖向结构设计。

(3)垂直类平面线型、斜向类平面型。

建筑施工图设计时需要对建筑的各个角度进行综合考虑,使之达到最佳效果,例如:平面与纵断面；立面形状；大小及分布情况等等。

（二）建筑施工图设计原则建筑工程中的建筑施工图是根据客户意图,对工程进行合理组织,并达到一定要求,从而形成一个结构整体。

在整个建筑施工图设计过程中要遵循以下几点原则:(1)符合实际情况、满足功能需求。

建筑施工图设计时需要考虑到建筑物本身的特点以及当地环境条件等多方面因素;同时也应该从全局出发来综合协调各方面整体协调关系;还要充分利用当地地形地貌及周边建筑位置等各种信息资源,从而达到整体设计合理化，使建筑设计更加科学。

(2)符合经济性原则。

在建筑施工图设计时需要考虑到各种因素对建筑工程的影响,并结合工程实际情况,进行综合考量;还要充分利用现有材料和资源来实现成本最低化、工期短等要求;要尽可能减少后期施工所花费的资金及人力物力等费用支出，从而节省建设周期和费用开支以及减少建筑质量安全隐患发生概率。

建筑施工图设计要点与注意要点分析1、总平面设计内容不全，深度不够总平面施工图中只表示了建筑的位置，设计建筑与原有建筑的关系不清。

设计道路与原有道路的标高衔接不上。

解决方法：（1）竖向设计首先要根据已有的规划设计条件，确定用地范围内的场地的标高，如无特殊情况和要求，一般至少要高出市政道路0.2m。

这样不至于使场地外围的水倒流入设计场地内，同时也将场地内的排水排向市政雨水系统。

其次要注意道路与市政原有道路的交接处、入口处的设计标高。

总平面图中的道路设计要标注出道路的坡长、坡度和坡向。

道路的坡度一般在0.3～8%范围内。

（2）总平面图要画出一定的范围。

从规划部门提供的地形图中画出周围原有规划的道路、建筑物、构筑物及其相邻建筑的位置、名称、层数和高度。

注意道路与建筑物边界的距离。

当有高度大于2m挡土墙和护坡时，上缘于建筑间的水平距离不应小于3m，下缘与建筑水平距离不小于2m。

标注场地内设计的建筑与相邻建筑之间的距离。

一般高层和高层之间的防火间距为13m，高层和多层之间的防火间距为9m，多层和多层之间的防火间距为6m。

高层的裙房可按多层计算。

当外墙有突出可燃构件时，与构件之间的距离，都要满足防火消防的要求。

（3）消防车道的宽度和转弯半径要满足当地消防部门的要求。

消防车道与建筑之间的距离不小于5米，并画出消防登高面的位置，并要注意消防车停留区域的场地坡度不能大于0.3%。

当消防车道有穿越建筑物底层的架空空间时，要注意车道上方的净空高度要满足4米的要求。

（4）画出总平面图中必要的详图。

如道路的横断面、挡土墙、护坡、停车场，花坛等。

（5）居住区道路、公共绿地活动区域、停车位设计都要考虑到无障碍的设计。

（6）场地的竖向设计也不能盲目的追求自己想要的标高，要考虑到土方平衡，避免不必要的挖方和填方，做到经济合理性。

2、建筑设计总说明中容易忽视的内容及深度解决方法：（1）建筑说明首先要说明设计依据的批文及本专业所执行的主要法规及标准。

设计方案及施工图审图要点一、设计审图概述设计审图是对一项工程设计的全面审查，旨在确保设计符合相关法规和标准，同时满足建设单位或业主的需求。

审图过程涉及对设计方案和施工图的详细评估，以确保设计质量和安全性。

以下是设计方案及施工图审图的一些要点。

二、设计方案审图要点1、法规符合性：确保设计方案符合建筑、城市规划、环保等相关法规和标准。

2、功能性：审查设计方案是否满足建设单位或业主的功能需求。

3、结构安全性：检查结构设计是否合理，包括荷载分析、结构稳定性等。

4、建筑规范：检查建筑物的布局、空间利用、流线组织等是否符合建筑规范。

5、环保与节能：评估设计方案中的环保措施和节能性能，如采光、通风、保温等。

6、经济性：评估设计方案的经济性，包括材料、人工、成本等。

7、可施工性：检查设计方案是否具有可施工性，如材料获取、施工工艺等。

8、维护与改造：考虑设计方案的维护和改造需求，确保方案具有可持续性。

三、施工图审图要点1、规范性：检查施工图是否符合相关建筑、结构、给排水、电气等专业的规范和标准。

2、细节与标注：检查施工图的细节和标注是否清晰、准确，易于理解。

3、材料与设备：核对施工图中使用的材料和设备是否符合设计要求，包括规格、性能等。

4、结构稳定性：审查结构施工图是否满足稳定性要求，如基础设计、框架结构等。

5、给排水与电气系统：审查给排水和电气系统的设计是否合理，包括管道布置、电气设备等。

6、安全措施：检查施工图中是否包含必要的安全措施，如防火、防震等。

7、施工可行性：评估施工图的可行性，考虑施工工艺、设备能力等因素。

8、成本与预算：核对施工图的成本预算是否符合建设单位或业主的预算要求。

四、审图结论与建议在完成设计方案和施工图的审图后，应总结审图过程中发现的问题，并提出相应的建议和改进措施。

这些建议可以包括设计修改、施工工艺调整或成本优化等方面。

审图结论和建议应清晰明了，具有可操作性，以便建设单位或业主做出决策。

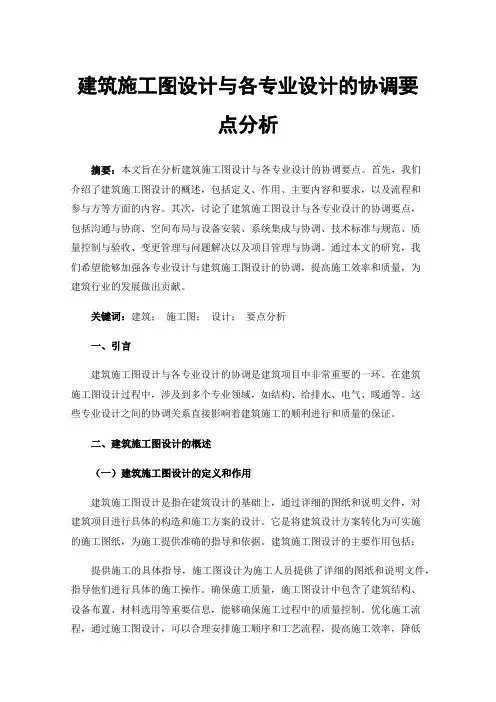

建筑施工图设计与各专业设计的协调要点分析摘要：本文旨在分析建筑施工图设计与各专业设计的协调要点。

首先，我们介绍了建筑施工图设计的概述，包括定义、作用、主要内容和要求，以及流程和参与方等方面的内容。

其次，讨论了建筑施工图设计与各专业设计的协调要点，包括沟通与协商、空间布局与设备安装、系统集成与协调、技术标准与规范、质量控制与验收、变更管理与问题解决以及项目管理与协调。

通过本文的研究，我们希望能够加强各专业设计与建筑施工图设计的协调，提高施工效率和质量，为建筑行业的发展做出贡献。

关键词：建筑；施工图；设计；要点分析一、引言建筑施工图设计与各专业设计的协调是建筑项目中非常重要的一环。

在建筑施工图设计过程中，涉及到多个专业领域，如结构、给排水、电气、暖通等。

这些专业设计之间的协调关系直接影响着建筑施工的顺利进行和质量的保证。

二、建筑施工图设计的概述（一）建筑施工图设计的定义和作用建筑施工图设计是指在建筑设计的基础上，通过详细的图纸和说明文件，对建筑项目进行具体的构造和施工方案的设计。

它是将建筑设计方案转化为可实施的施工图纸，为施工提供准确的指导和依据。

建筑施工图设计的主要作用包括：提供施工的具体指导，施工图设计为施工人员提供了详细的图纸和说明文件，指导他们进行具体的施工操作。

确保施工质量，施工图设计中包含了建筑结构、设备布置、材料选用等重要信息，能够确保施工过程中的质量控制。

优化施工流程，通过施工图设计，可以合理安排施工顺序和工艺流程，提高施工效率，降低成本。

协调各专业工程，建筑施工图设计涉及到多个专业领域，如结构、给排水、电气等，通过施工图设计可以协调各专业工程之间的关系，确保各项工程的顺利进行。

（二）建筑施工图设计的主要内容和要求建筑施工图设计的主要内容包括：平面布置图，展示建筑物在平面上的布局，包括房间分布、走廊、楼梯等。

剖面图，展示建筑物在垂直方向上的结构和布置情况，包括墙体、楼板、屋顶等。

立面图，展示建筑物外立面的形象和细节，包括窗户、门、外墙装饰等。

建筑工程施工图设计质量以及深度的要求分析1. 建筑工程施工图设计质量要求建筑工程施工图设计质量是指施工图所反映的设计意图准确、完整、清晰，并且能够为施工提供充分的信息。

其主要要求包括以下几个方面：1.1 准确性：施工图设计应准确地反映设计意图，保证施工图与设计方案的一致性。

设计人员要严格按照标准规范和相关技术要求进行设计，避免错误和疏漏的发生。

1.2 完整性：施工图应包括建筑平面布置、立面、剖面、构造等相关图纸，完整地反映建筑的构造和细节。

设计人员要对建筑各部位进行全面的考虑，不遗漏任何重要信息。

1.3 清晰性：施工图应具备一定的图形表达能力，能够清晰地呈现设计意图。

图纸上的文字、线条、符号等要简洁明了，易于理解和解读。

1.4 规范性：施工图应符合国家和行业的相关标准规范，保证施工质量和安全。

设计人员要了解并熟练运用相关规范和标准，确保施工图设计符合法律法规的要求。

2.1 信息的多样性：施工图应包含建筑的各个方面的信息，如结构、设备、管道、电气等。

设计人员要对不同专业的要求有所了解，将各个专业的信息充分整合在施工图中。

2.2 信息的详细程度：施工图应包含足够详细的信息，能够为施工人员提供必要的指导。

具体要求如建筑构造、尺寸、材料规格、装配方法等，需给出清晰明了的说明。

2.3 信息的准确性：施工图所提供的信息应准确无误，符合实际情况。

设计人员要进行详细的勘测和测量，以确保所提供的信息与实际情况相符合，避免施工过程中出现偏差和问题。

2.4 信息的可读性：施工图应具备一定的可读性，让施工人员能够清晰地理解和解读。

设计人员要选择合适的字体、线条粗细、符号等，以提高施工图的可读性。

3. 建筑工程施工图设计质量和深度的关系建筑工程施工图设计质量和深度是相辅相成的，二者相互影响。

只有设计质量达到一定水平，施工图的深度才能得到保证；而只有深度足够，才能满足施工的需要，发挥施工图的作用。

设计质量的好坏直接影响着施工图的可靠性和准确性，设计人员要严格按照规范和标准要求进行设计，避免错误和疏漏。

可编辑修改精选全文完整版建筑施工图纸要点一、平面总图由：总平面及竖向布置图、消防总平面布置图、绿化总平面布置图、管网综合平面图、总图图纸目录五大部分组成。

1.1、总平面及竖向布置图1.1.1）应采用1：500比例出图（特殊情况也可以采用1：1000）。

图纸中应准确表达建筑物的朝向及建筑物外轮廓线,标明设计建筑物所在地的风玫瑰图；1.1.2）应保持原有地形和地物（灰度）。

1.1.3）应标明测量坐标网、坐标值，场地范围的测量坐标（或定位尺寸），道路红线、建筑红线或用地界限。

1.1.4）场地四邻原有几规划道路的位置（主要坐标或定位尺寸）和主要建筑物及构筑物的位置、名称、层数、建筑间距。

1.1.5）建筑物、构筑物的位置（人防工程、地下车库、油库、贮水池、生化池等隐蔽工程用粗虚线表示），其中主要建筑物、构筑物应标注坐标（或定位尺寸）、名称（或编号）、层数。

1.1.6）道路、广场的主要坐标、排水方向及坡度：挡土墙、护坡、室外排水沟的布置、室外停车位等。

1.1.7）图纸中应标明：建筑工程综合技术经济指标一览表、建设工程项目建筑面积明细表、配套设施一览表、套型比例表及补充图例和其他的必要说明。

1.1.8）图签填写必须准确。

1.2、消防总平面布置图1.2.1）在总平面及竖向布置图的基础上应重点表达消防车道（虚线表示）、消防扑救面（框线表示并填充）、室外停车位、消防间距、道路标高及补充图例和其他的必要说明。

1.3、绿化总平面布置图1.3.1）在总平面及竖向布置图的基础上应重点表达绿化场地并注明编号（框线表示并填充）、绿地面积计算一览表及补充图例和其他的必要说明。

1.4、管网综合平面图1.4.1）管网综合平面图由公用专业提供完毕，并写入总图目录内。

1.5、总图图纸目录1.5.1）以上图纸按顺序遍如图纸目录并注明图号。

二、平面图2.1平面图表达方式2.1.1）标明承重结构（由结构专业提图需加粗）、绘出门、窗、墙、栏杆、楼梯、电梯、电梯机房、自动扶梯、中庭（及其上空）、夹层、平台、阳台、露台、雨棚、台阶、残坡、散水及明沟等的位置：标明各功能房间（厨房、卫生间、阳台）的标高及雨棚、楼层标高。

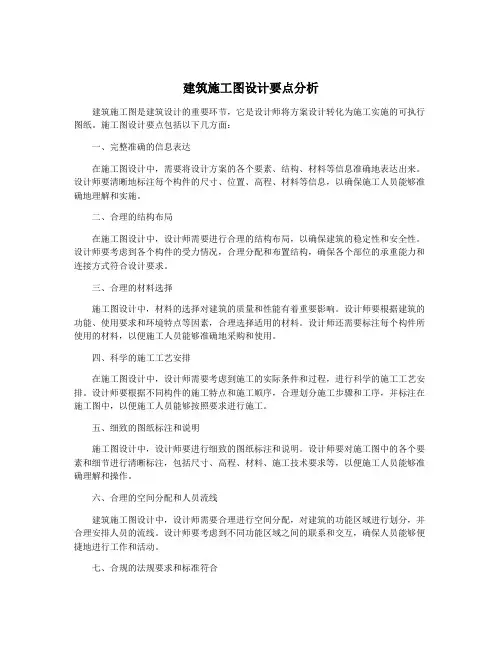

建筑施工图设计要点分析建筑施工图是建筑设计的重要环节，它是设计师将方案设计转化为施工实施的可执行图纸。

施工图设计要点包括以下几方面：一、完整准确的信息表达在施工图设计中，需要将设计方案的各个要素、结构、材料等信息准确地表达出来。

设计师要清晰地标注每个构件的尺寸、位置、高程、材料等信息，以确保施工人员能够准确地理解和实施。

二、合理的结构布局在施工图设计中，设计师需要进行合理的结构布局，以确保建筑的稳定性和安全性。

设计师要考虑到各个构件的受力情况，合理分配和布置结构，确保各个部位的承重能力和连接方式符合设计要求。

三、合理的材料选择施工图设计中，材料的选择对建筑的质量和性能有着重要影响。

设计师要根据建筑的功能、使用要求和环境特点等因素，合理选择适用的材料。

设计师还需要标注每个构件所使用的材料，以便施工人员能够准确地采购和使用。

四、科学的施工工艺安排在施工图设计中，设计师需要考虑到施工的实际条件和过程，进行科学的施工工艺安排。

设计师要根据不同构件的施工特点和施工顺序，合理划分施工步骤和工序，并标注在施工图中，以便施工人员能够按照要求进行施工。

五、细致的图纸标注和说明施工图设计中，设计师要进行细致的图纸标注和说明。

设计师要对施工图中的各个要素和细节进行清晰标注，包括尺寸、高程、材料、施工技术要求等，以便施工人员能够准确理解和操作。

六、合理的空间分配和人员流线建筑施工图设计中，设计师需要合理进行空间分配，对建筑的功能区域进行划分，并合理安排人员的流线。

设计师要考虑到不同功能区域之间的联系和交互，确保人员能够便捷地进行工作和活动。

七、合规的法规要求和标准符合施工图设计中，设计师需要严格遵守建筑法规和标准要求。

设计师要对设计方案进行合规性的审查，确保设计符合相关法规和标准，提高建筑的安全性和可靠性。

建筑施工图设计要点分析主要包括完整准确的信息表达、合理的结构布局、合理的材料选择、科学的施工工艺安排、细致的图纸标注和说明、合理的空间分配和人员流线以及合规的法规要求和标准符合。

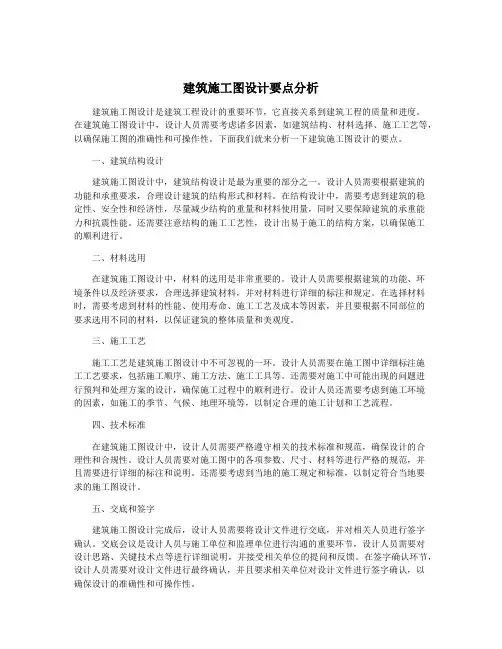

建筑施工图设计要点分析建筑施工图设计是建筑工程设计的重要环节，它直接关系到建筑工程的质量和进度。

在建筑施工图设计中，设计人员需要考虑诸多因素，如建筑结构、材料选择、施工工艺等，以确保施工图的准确性和可操作性。

下面我们就来分析一下建筑施工图设计的要点。

一、建筑结构设计建筑施工图设计中，建筑结构设计是最为重要的部分之一。

设计人员需要根据建筑的功能和承重要求，合理设计建筑的结构形式和材料。

在结构设计中，需要考虑到建筑的稳定性、安全性和经济性，尽量减少结构的重量和材料使用量，同时又要保障建筑的承重能力和抗震性能。

还需要注意结构的施工工艺性，设计出易于施工的结构方案，以确保施工的顺利进行。

二、材料选用在建筑施工图设计中，材料的选用是非常重要的。

设计人员需要根据建筑的功能、环境条件以及经济要求，合理选择建筑材料，并对材料进行详细的标注和规定。

在选择材料时，需要考虑到材料的性能、使用寿命、施工工艺及成本等因素，并且要根据不同部位的要求选用不同的材料，以保证建筑的整体质量和美观度。

三、施工工艺施工工艺是建筑施工图设计中不可忽视的一环。

设计人员需要在施工图中详细标注施工工艺要求，包括施工顺序、施工方法、施工工具等。

还需要对施工中可能出现的问题进行预判和处理方案的设计，确保施工过程中的顺利进行。

设计人员还需要考虑到施工环境的因素，如施工的季节、气候、地理环境等，以制定合理的施工计划和工艺流程。

四、技术标准在建筑施工图设计中，设计人员需要严格遵守相关的技术标准和规范，确保设计的合理性和合规性。

设计人员需要对施工图中的各项参数、尺寸、材料等进行严格的规范，并且需要进行详细的标注和说明。

还需要考虑到当地的施工规定和标准，以制定符合当地要求的施工图设计。

五、交底和签字建筑施工图设计完成后，设计人员需要将设计文件进行交底，并对相关人员进行签字确认。

交底会议是设计人员与施工单位和监理单位进行沟通的重要环节，设计人员需要对设计思路、关键技术点等进行详细说明，并接受相关单位的提问和反馈。
