总图设计图纸深度要求
- 格式:doc
- 大小:87.50 KB
- 文档页数:11

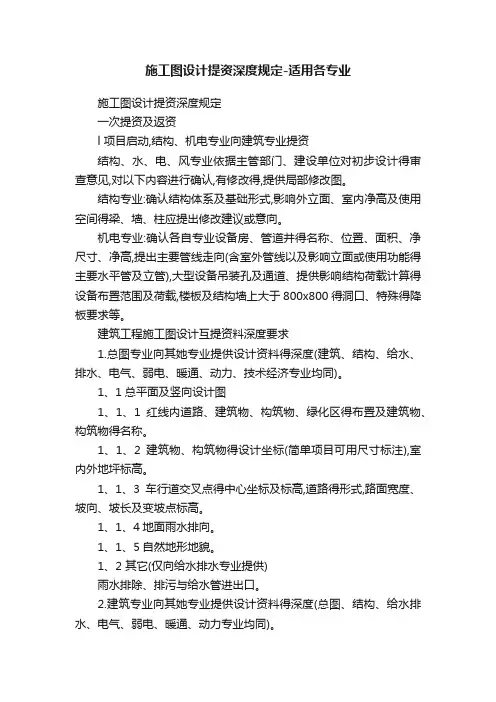

施工图设计提资深度规定-适用各专业施工图设计提资深度规定一次提资及返资l 项目启动,结构、机电专业向建筑专业提资结构、水、电、风专业依据主管部门、建设单位对初步设计得审查意见,对以下内容进行确认,有修改得,提供局部修改图。
结构专业:确认结构体系及基础形式,影响外立面、室内净高及使用空间得梁、墙、柱应提出修改建议或意向。
机电专业:确认各自专业设备房、管道井得名称、位置、面积、净尺寸、净高,提出主要管线走向(含室外管线以及影响立面或使用功能得主要水平管及立管),大型设备吊装孔及通道、提供影响结构荷载计算得设备布置范围及荷载,楼板及结构墙上大于800x800得洞口、特殊得降板要求等。
建筑工程施工图设计互提资料深度要求1.总图专业向其她专业提供设计资料得深度(建筑、结构、给水、排水、电气、弱电、暖通、动力、技术经济专业均同)。
1、1总平面及竖向设计图1、1、1红线内道路、建筑物、构筑物、绿化区得布置及建筑物、构筑物得名称。
1、1、2建筑物、构筑物得设计坐标(简单项目可用尺寸标注),室内外地坪标高。
1、1、3车行道交叉点得中心坐标及标高,道路得形式,路面宽度、坡向、坡长及变坡点标高。
1、1、4地面雨水排向。
1、1、5自然地形地貌。
1、2 其它(仅向给水排水专业提供)雨水排除、排污与给水管进出口。
2.建筑专业向其她专业提供设计资料得深度(总图、结构、给水排水、电气、弱电、暖通、动力专业均同)。
2、1 平面图:包括底层、楼层平面、地下室、设备机房、设备夹层、屋顶平面、天窗平面等。
2、1、1柱网布置、剪力墙、防火墙、变形缝位置,墙体如有承重墙,轻质墙等不同材料组成时应按图例表示清楚,并注明不同墙体厚度。
2、1、2阳台、雨篷、挑檐、天窗、挡风板与其她悬挑部分得位置、尺寸、管道井、通风道、垃圾道、烟囱、预留洞(非各专业用),设备搬运井道、窗井、电梯井、电梯机房(应注明电梯型号速度)、卫生设备、有上下水或蒸汽电气要求得设备、水池、隔断、台、厨、柜、阁楼、隔板等位置与尺寸,当另行绘制平面放大或有大样时则可不注尺寸。

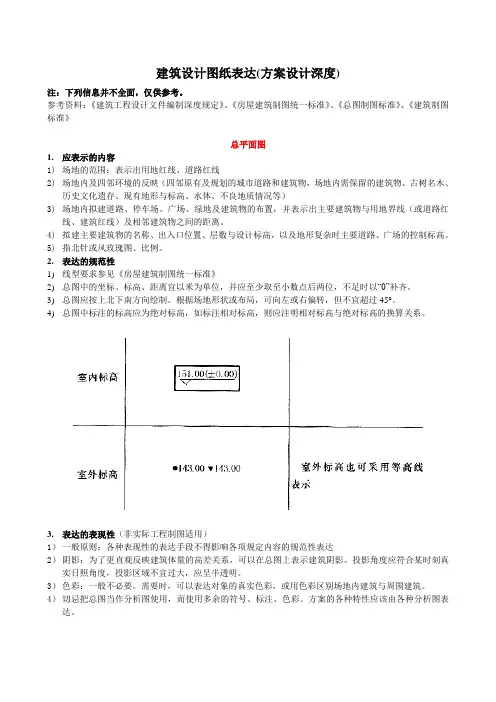

建筑设计图纸表达(方案设计深度)注:下列信息并不全面,仅供参考。
参考资料:《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》总平面图1.应表示的内容1)场地的范围:表示出用地红线、道路红线2)场地内及四邻环境的反映(四邻原有及规划的城市道路和建筑物,场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等)3)场地内拟建道路、停车场、广场、绿地及建筑物的布置,并表示出主要建筑物与用地界线(或道路红线、建筑红线)及相邻建筑物之间的距离。
4)拟建主要建筑物的名称、出入口位置、层数与设计标高,以及地形复杂时主要道路、广场的控制标高。
5)指北针或风玫瑰图、比例。
2.表达的规范性1)线型要求参见《房屋建筑制图统一标准》2)总图中的坐标、标高、距离宜以米为单位,并应至少取至小数点后两位,不足时以“0”补齐。
3)总图应按上北下南方向绘制。
根据场地形状或布局,可向左或右偏转,但不宜超过45°。
4)总图中标注的标高应为绝对标高,如标注相对标高,则应注明相对标高与绝对标高的换算关系。
3.表达的表现性(非实际工程制图适用)1)一般原则:各种表现性的表达手段不得影响各项规定内容的规范性表达2)阴影:为了更直观反映建筑体量的高差关系,可以在总图上表示建筑阴影。
投影角度应符合某时刻真实日照角度,投影区域不宜过大,应呈半透明。
3)色彩:一般不必要。
需要时,可以表达对象的真实色彩,或用色彩区别场地内建筑与周围建筑。
4)切忌把总图当作分析图使用,而使用多余的符号、标注、色彩。
方案的各种特性应该由各种分析图表达。
设计说明、分析图类1.应表示的内容1)技术经济指标:总用地面积、总建筑面积、容积率、建筑密度、绿地率等2)设计背景:场地及周边环境现状、任务书提出的设计要求3)设计目标:通过对设计背景的分析,提出本次设计需要解决的主要矛盾(可以包含几个方面)4)策略手段:也就是解决矛盾的方法。
总图设计图纸深度要求方案设计阶段的总平面设计内容:设计说明书1、概述场地现状特点和周边环境情况,详尽阐述总体方案的构思意图和布局特点,以及在竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。
2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造(改建)方面的总体设想。
设计图纸1、场地的区域位置。
2、场地的范围(用地和建筑物各角点的坐标或定位尺寸、道路红线)。
3、场地内及四邻环境的反映(四邻原有及规划的城市道路和建筑物,场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等)。
4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线(或道路红线、建筑红线)及相邻建筑物之间的距离。
5、拟建主要建筑物的名称、出入口位置、层数与设计标高以及地形复杂时主要道路、广场的控制标高。
6、指北针或风玫瑰图、比例。
7、根据需要绘制下列反映方案特性的分析图:功能分区、空间组合及景观分析、交通分析(人流及车流的组织、停车场的布置及停车泊位数量等)、地形分析、绿地布置、日照分析、分期建设等。
一般情况下,做到以下深度即可满足常规要求:场地的区域位置图:大城市应包括城市位置和区域位置;现状图:现有地形和标高、地貌、现状环境、古树名木、历史文化遗存、用地红线……;总平面图:拟建主要建筑物的名称、位置、层数与设计标高,控制标高。
场地内外主要道路、出入口、绿化、停车、指北针、风玫瑰图、比例、技术经济指标表……;交通道路图:也可分为道路广场图和交通流线分析图;绿化图:也可分为绿化布置图和绿化景观分析图;竖向图、管网图(可以不做)。
初步设计阶段的总平面设计内容:在初步设计阶段,总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。
设计说明书设计依据及基础资料(1)摘述方案设计依据资料及批示中与本专业有关的主要内容;简略说明已批准的设计方案所依据的资料及批准文件中有关总图方面的内容。
附件1-5-1:《建筑设计图纸编制深度统一要求》设计单位的图纸深度应满足建设部颁布的《建筑工程设计文件编制深度规定》(2008年版)及各地方政府部门的相关报批规定,同时还应满足以下要求。
如有涉及赠送面积和二次改造的内容应分别出报批版和实际使用版两版图纸。
我司将对设计单位提交的设计文件进行审核,并依此执行设计合同中的相关奖惩条款。
第一条建筑专业图纸编制深度要求一、投标概念设计1.应满足国家和地方相关规范要求,满足上述规划设计条件要求2.应满足附件1《建筑设计任务书》第四条对设计成果的要求3.应满足附件1-2《建筑方案设计要求明细表》对设计内容的要求二、方案设计1.设计说明及经济技术指标{包含方案说明、规划设计指标(应有分项、分栋、分层面积)、户型配比、赠送面积等指标)}2.分期开发示意图(应明确报批图纸所属分期范围、表达总体和分期的主要指标)(提示:若有分期时提供)3.彩色和cad总平图(应表达相关设计尺寸、功能布局和总图指标和管理范围线等)4.首层平面的总平布置图(应表达道路出入口位置及防砸范围、大堂位置、消防登高场地等)5.各层平面在总平面的布置图(仅低层别墅类项目提供)6.分析图6.1 地块及功能分区分布图6.2业态分布图6.3户型分布图6.4日照分析图(应以当地政府认可的日照软件进行分析,且包含对周边建筑的影响)6.5交通分析图(应表达人车流线和各管理口的实际用途与日常开闭情况)6.6消防分析图(应表达消防流线、消防登高面、消防登高场地位置等)6.7竖向分析图(应表达竖向标高及场地剖面)6.8景观及视线分析图7.各地下层剖面图、平面图{地下层平面图应表达车位及车道布置、各单体地下门厅布置、采光井布置、楼梯出入口方式、人防及防火分区示意、各重要设备用房位置、指标说明(含按当地规范折减后的车均面积)等},平面的结构布置应经过结构专业试算。
8.车库流线分析图(应表达人、车行的主次流线分析,车道车位尺寸、管理口位置、销控车位布置等)9.首层大堂专项图纸,包括:实际使用时的首层大堂平面图(应表达家俱布置、信报间位置、主要通道毛坯完成面净宽、大堂与入口门廊的的关系及与入口残疾人坡道的关系);首层大堂剖面图(应表达大厅部分、电梯厅部分及不利部位);首层大堂外立面效果图(有单元拼接的,应将拼接单元整体表达)10.单体平面图,包含:首层到屋顶的各层平面布局与尺寸、家具示意、消火栓、强弱电箱、垃圾收集点、室内外空调布置、户型面积表等,平面的结构布置应经过结构专业试算)。
《建筑工程设计文件编制深度规定》条文说明1总则1.0.2本规定的适用范围根据“建设部令第160号”《建设工程勘察设计资质管理规定》和“建市(2007)86号”《工程建设设计资质标准》中规定的建筑行业(建筑工程)设计资质的允许承接业务范围确定,包括“建设部令第160号”第三十八条和“建市(2007)86号”附件3-21-1中规定的除景观设计、室内外环境设计及建筑装饰设计以外的所有内容。
1.03K用建筑工程的方案设计文件用于办理工程建设的有关手续,施工图设计文件用于施工,都是必不可少的。
彳后设计文件用于审批(包括政府主管部门和/或建设单位对初步设计文件的审批);若无审批需求,初步设计文件也无出图的必要。
因此,对于无审批需求的建筑工程,经有关主管部门同意,并且合同中有不做初步设计的约定,可在方案设计审批后直接进入施工图设计。
在此情况下方案设计文件的深度满足第2章的要求即可。
1.0.4-3将项目分别发包给几个设计单位或实施设计分包,通常包括建筑主体由一个单位设计,而幕墙、室内装修、局部钢结构构件、某项设备系统等内容由其他单位承担设计的情况。
在这种情况下,一方的施工图设计文件将成为另一方施工图设计的依据,且各方的设计文件可能存在相互关联之处。
作为设计依据,相关内容的设计文件编制深度应满足有关承包方或分包方的需要。
1.0.8所谓“合理的取舍”,是指当设计合同规定的设计内容或设计范围少于本规定对于设计深度要求的内容时,可不执行本规定的相关条款。
例如,某工程施工图设计合同规定的设计内容或范围不包括采暖通风与空气调节设计、热能动力设计和预算编制时,该工程设计可不执行本规定第4.7节、4.8节和第4.9节的所有条款;合同规定的设计内容或设计范围所涉及的本规定条款,只能取不能舍。
1.0.9对于某些设计内容,如空调循环冷却水系统、柴油发电机等,不同的设计单位可能由不同的专业承担设计。
对此本规定不作限制。
有的设计单位多个专业由一人完成,各专业设计内容在一张图上表示,给行业管理、审图、造价、施工等造成不便,所以要求按国家有关专业分工的规定各专业分别出图。
(整理)建筑专业施⼯图深度要求建筑专业施⼯图深度要求1、编制依据1.0.1《房屋建筑制图统⼀标准》GB/T50001-20011.0.2《建筑制图标准》GB/T50104-20011.0.3《总图制图标准》GB/T50103-20011.0.4《建筑⼯程设计⽂件编制深度规定》建质[2008]216号2、制图要求2.1⼀般要求2.1.1建筑专业施⼯图应包括图纸封⾯、图册⽬录、图纸⽬录、设计图纸。
2.1.2当⼀个单体⼯程图纸数量较多时,可划分图册。
2.1.3图纸幅⾯应严格按《房屋建筑制图统⼀标准》GB/T50001-2001的规定,不得随意更改。
⼀套图纸使⽤的图纸幅⾯应尽量统⼀,除封⾯和⽬录,⼀般不宜多于两种幅⾯。
2.1.4图线宽度、常⽤⽐例、图纸上书写的⽂字、数字或符号、线性、图层等除应符合《房屋建筑制图统⼀标准》GB/T50001-2001和《建筑制图标准》GB/T50104-2001、《房屋建筑制图统⼀标准》GB/T50001-2001的规定外,还应符合公司的统⼀的规定2.2图纸⽬录编号顺序2.2.1封⾯2.2.2⽬录2.2.3设计说明(含各专篇设计说明)2.2.4总平⾯图2.2.5平⾯图2.2.6⽴⾯图2.2.7剖⾯图2.2.8详图2.2.9门窗明明细表及门窗详图3、设计及深度要求3.1总平⾯设计3.1.1设计要点1.概述:总平⾯设计是分析所处环境、组织建(构)筑物、道路、景观⼩品、地下设备管线、电⽓管线等,并按照规范要求以达到满⾜场地各种使⽤功能、交通组织。
确定场地和建(构)筑物标⾼,组织场地地⾯排⽔,协调各种室外管线的敷设,创造优美宜⼈的室外环境设计。
2.功能设计:各类功能⽤房合理布局,满⾜功能相对应的规范和规划设计要求3.交通设计:建筑物出⼊⼝,横向和竖向的交通流线,各级道路宽度、转弯半径、标⾼,区域内道路与城市道路的关系,停车场位置、尺⼨、标⾼。
4.防⽕设计:防⽕间距、消防登⾼⾯、消防登⾼场地、消防车道设置、⼈员消防通道等。

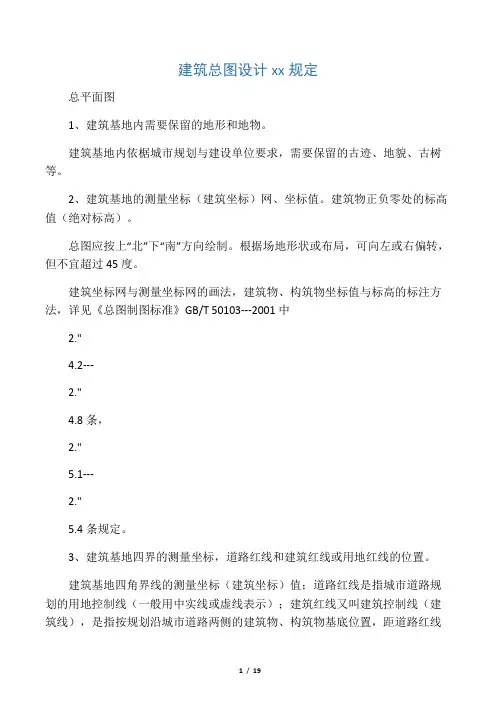

建筑总图设计xx规定总平面图1、建筑基地内需要保留的地形和地物。
建筑基地内依椐城市规划与建设单位要求,需要保留的古迹、地貌、古树等。
2、建筑基地的测量坐标(建筑坐标)网、坐标值。
建筑物正负零处的标高值(绝对标高)。
总图应按上“北”下“南”方向绘制。
根据场地形状或布局,可向左或右偏转,但不宜超过45度。
建筑坐标网与测量坐标网的画法,建筑物、构筑物坐标值与标高的标注方法,详见《总图制图标准》GB/T 50103---2001中2."4.2---2."4.8条,2."5.1---2."5.4条规定。
3、建筑基地四界的测量坐标,道路红线和建筑红线或用地红线的位置。
建筑基地四角界线的测量坐标(建筑坐标)值;道路红线是指城市道路规划的用地控制线(一般用中实线或虚线表示);建筑红线又叫建筑控制线(建筑线),是指按规划沿城市道路两侧的建筑物、构筑物基底位置,距道路红线距离的控制线(一般用中实线或虚线表示);用地红线是指工程项目用地的使用权属范围的边界线(一般用中实线或虚线表示)。
以上三条图线,在总平面图中,要用引出线标出说明。
4、建筑基地外四邻原有及规划道路的位置(主要坐标值或定位尺寸),以及主要建筑物和构筑物的位置、名称、层数。
5、基地内建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系)尺寸。
总图上的建筑物、构筑物名称和编号的标注方法,详见《总图制图标准》GB/T50103---2001中2.6."1条规定。
6、基地内的广场、停车场、运动场、道路、无障碍设施、排水沟、挡土墙、护坡的定位(坐标或相互关系)尺寸。
7、总图中的计量单位。
总图中的坐标、标高、距离宜以米为单位,并至少取小数点后两位,不足时以“0”补齐。
道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百份计,并应取至小数点后一位,不足时以“0”补齐。

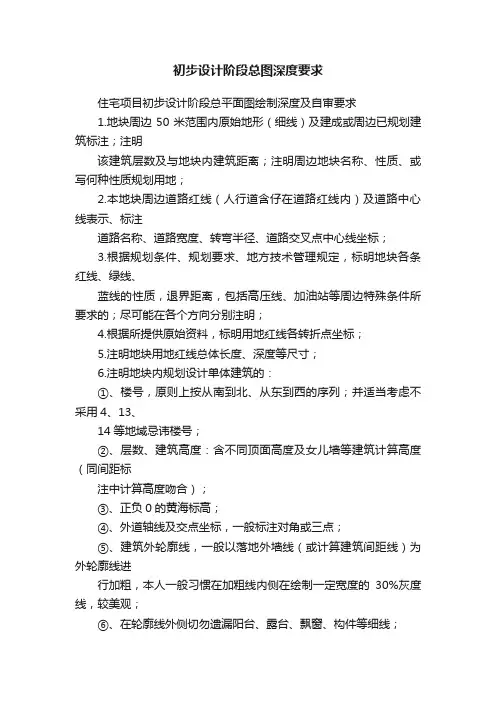

初步设计阶段总图深度要求住宅项目初步设计阶段总平面图绘制深度及自审要求1.地块周边50米范围内原始地形(细线)及建成或周边已规划建筑标注;注明该建筑层数及与地块内建筑距离;注明周边地块名称、性质、或写何种性质规划用地;2.本地块周边道路红线(人行道含仔在道路红线内)及道路中心线表示、标注道路名称、道路宽度、转弯半径、道路交叉点中心线坐标;3.根据规划条件、规划要求、地方技术管理规定,标明地块各条红线、绿线、蓝线的性质,退界距离,包括高压线、加油站等周边特殊条件所要求的;尽可能在各个方向分别注明;4.根据所提供原始资料,标明用地红线各转折点坐标;5.注明地块用地红线总体长度、深度等尺寸;6.注明地块内规划设计单体建筑的:①、楼号,原则上按从南到北、从东到西的序列;并适当考虑不采用4、13、14等地域忌讳楼号;②、层数、建筑高度:含不同顶面高度及女儿墙等建筑计算高度(同间距标注中计算高度吻合);③、正负0的黄海标高;④、外道轴线及交点坐标,一般标注对角或三点;⑤、建筑外轮廓线,一般以落地外墙线(或计算建筑间距线)为外轮廓线进行加粗,本人一般习惯在加粗线内侧在绘制一定宽度的30%灰度线,较美观;⑥、在轮廓线外侧切勿遗漏阳台、露台、飘窗、构件等细线;⑦、注明各单体建筑入口位置及方向,含人行及车行坡道出入口;⑧、注明单体建筑间各方向最近距离,同时注明规范要求间距计算规则,以说明满足规范要求,如:61m>50mx1.2=60m⑨7.注明地块各规划入口的宽度、离地块界线距离、离外围道路交叉点位置;8.注明地块内各等级规划道路宽度、道路转弯半径;主要位置及单体出入口附近黄海标高;道路如有坡度,注明方向及坡度;9.注明地块内消防登高带位置及尺寸;消防道路与单体建筑间距:需满足相关消防要求(主要注意点:裙房深度与高度的要求、长边落地要求等);含紧急消防通道、沿街人行通道位置及宽度;10.各辅助建筑、配套用房位置及尺寸,主要为:围墙线位置及性质、入口管理用房、监控室、消控室、开闭所、变配电房、水泵房、配套要求中垃圾收集站、垃圾收集点、公厕、社区管理用房或居委会(标注名称要与规划条件中要求统一)、社区经营用房、老年活动室、配套地面机动及非机动停车位位置(注明数量);11.地下车库出入口方向、开口尺寸、位置,注明与城市道路间距、与最近单体建筑间距,均须满足规范要求及考虑环评影响;12.总图上注明地下室轮廓线,标注地下轮廓线与建设用地红线(不含代征用地线)间距,需满足规范考虑管线埋设;13.适当布置景观绿化,考虑老年及儿童活动场地;14.标注指北针、比例及比例尺、地块名字;15.其他配套图纸:绿化、消防、日照等16.技术指标要求:1、常规指标;2、住宅单体户型数据指标;3、配套用房指标17.线型粗细大致要求:各红线:加粗;建筑轮廓、地下轮廓:粗线;各文字、各标注、各道路线:中线;道路中心线、绿化、景观铺装、阳台、构架、屋顶线等附属建筑线:细线;原始地形:加细;18.文字大小要求同类型大小、字体统一:坐标、楼号、楼层数、尺寸标注、外围道路及周边用地名、标高等。

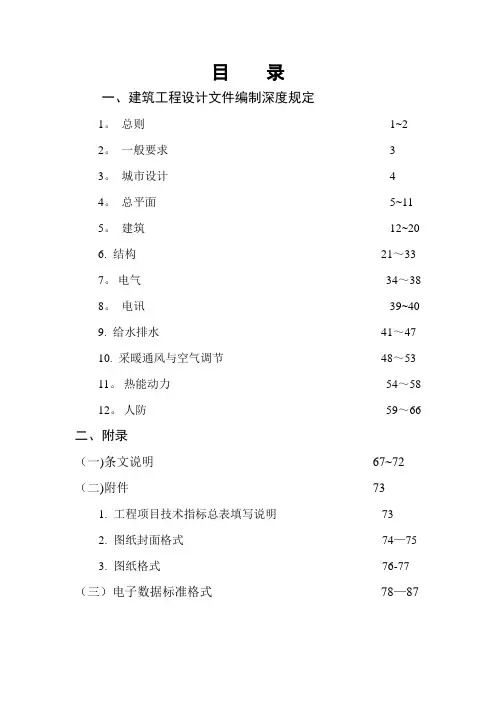

目录一、建筑工程设计文件编制深度规定1。
总则1~22。
一般要求 33。
城市设计 44。
总平面5~11 5。
建筑12~206. 结构21~337。
电气34~38 8。
电讯39~409. 给水排水41~4710. 采暖通风与空气调节48~5311。
热能动力54~58 12。
人防59~66 二、附录(一)条文说明67~72 (二)附件731.工程项目技术指标总表填写说明732.图纸封面格式74—753.图纸格式76-77 (三)电子数据标准格式78—87一、建筑工程设计文件编制深度规定二、附录1 总则1。
1 为加强对本市建筑工程施工图设计文件编制工作的管理,保证设计文件的质量和完整性,全面、直观反映城市规划内容,遵照国家现行有关设计文件深度规定,结合深圳市具体情况,特制定本规定。
1。
2 本规定适用于深圳市的各类民用建筑工程和一般工业建筑工程(房屋部分)的施工图设计。
1。
3 设计文件的编制必须贯彻执行国家和本市有关建筑工程的政策、法令和规定,应符合国家和本市现行的建筑工程建设标准、设计规范(规程)和制图标准,遵守设计工作程序。
设计文件应完整齐全,内容、深度要符合规定,文字说明和图纸均应表达清晰、准确,整个文件必须经严格校审,减少各种差错。
1.4在设计中应因地制宜地积极推广和正确选用国家、行业、地区和本市的建筑标准设计,并在设计文件的图纸中注明图集名称。
重复利用其它工程的图纸或采用其他地区的标准图时,应详细了解原图利用的条件和内容,并作必要的核算和修改,以满足新设计项目的要求。
1。
5各专业应根据设计任务书的要求,按照本规定的深度要求编制设计文件;当设计合同对设计文件编制深度另有要求时,设计文件编制深度应同时满足本规定和设计合同的要求.当工程项目中有本规定未列入的内容时,则应参照本规定深度要求,将其编入设计文件中。
1.6 施工图设计1.6.1施工图设计文件应根据已批准的初步设计或方案(根据相关部门规定可不进行初步设计审查的项目)进行编制,内容以图纸为主,应包括封面、图纸目录、设计说明、图纸及工程预算书(当合同有要求时)等。
建筑(总图)专业制图统一规定前言面积计算随着工程建设发展需要,更好地为工程建设服务及今后建筑节能计算的需要,特对建设工程项目各项面积(各层建筑面积、总建筑面积、建设用地面积、建筑基底面积、建筑基地总面积、绿化面积、防火分区面积、人防面积……)的计算提出如下要求:各工程项目在绘制总平面图、建筑各层平面图……时须设专门的面积计算层,并以PL线逐项勾出计算面积范围,以便核查。
平面体型及空间变化较为复杂的工程项目,送校、审图纸时,应附各项面积计算书及面积简图(用PL线勾出面积计算范围)。
为保证设计质量,提高制图效率,做到图面清晰、简明,满足设计、施工、存档的要求,适应飞速发展的工程建设的需要,按照“建筑工程设计文件编制深度的规定”、“民用建筑工程建筑施工图设计深度图样”(以下简称“图样”)要求,以“总图制图标准”GB/T50103-2001、“房屋建筑制图统一标准”GB/T50104-2001(以下简称“建筑标准”)为依据,特拟定以下规定:一、图纸幅面及图框尺寸图纸幅面及图框尺寸,见“统一标准”表2.1.1及表2.1.3,每个工程项目每个专业所使用的图纸幅面种类不宜多于2种(除目录及表格外)。
二、图线基本图线宽度b的确定,应根据基项目的复杂程度及比例大小确定,但最小线宽不得小于0.18mm。
其具体的基本线宽b值及相应的线宽组值,可参见“统一标准”表3.0.1。
(一)总平面图绘制(二)建筑平、立、剖面图绘制目前建筑图绘制,采用的绘图软件为“天正”建筑软件,该软件对层、线型、字型等均有统一设置,但线宽的设置须由具体设计人员确定,建议线宽设定:三、字体除标题、封面采用粗体汉外,图纸内汉字一律采用长仿宋字,文字的高宽比按“统一标准”表4.0.3数值选用;图中的阿拉伯数字、罗马数字及拉丁字母的书写、排列应符合“统一标准”中表4.0.5的规定。
字体高度宜按下表采用:(请注意不同比例图纸的字高变化)四、比例绘图所用比例应根据工程图纸复杂程度及图纸用途优先采用“统一标准”中的常用比例:1:1、1:2、1:5、1:10、1:50、1:100、1:150、1:200、1:500、1:1000、1:2000、1:5000、1:10000、1:20000、1:50000、1:100000、1:200000;同一张图纸内所用比例不应超过2种。
总图设计图纸深度要求总图设计图纸是工程项目中非常重要的文件,它对于整个项目的规划、布局和实施起着关键的指导作用。
为了确保总图设计的准确性和可行性,对于图纸的深度有着严格的要求。
一、总图设计图纸的组成总图设计图纸通常包括以下几个主要部分:1、总平面图:展示整个项目用地的范围、建筑物、构筑物、道路、绿化、停车场等的布局。
2、竖向布置图:反映场地的地形起伏、标高变化以及排水方向等。
3、管线综合图:整合各类管线(如给排水、电力、通信等)的走向、位置和相互关系。
4、绿化布置图:明确绿化区域的分布和植物配置。
5、土方工程图:计算土方挖填量,指导土方施工。
二、总平面图的深度要求1、用地范围清晰标注项目用地的边界,包括红线范围和周边的相邻关系,如道路、河流、建筑物等。
2、建筑物和构筑物准确绘制建筑物和构筑物的轮廓,标注其名称、层数、高度和坐标位置。
对于重要的建筑物,还应给出详细的尺寸和功能说明。
3、道路系统标明道路的中心线、边线、交叉点坐标和转弯半径。
区分主次干道,标注道路的宽度和路面材质。
同时,要表示出人行道、广场和停车场的位置和尺寸。
4、绿化景观画出绿地的范围和形状,标注主要的绿化树种和花坛、小品的位置。
5、坐标和标高给出场地内主要控制点的坐标和标高,以便于施工定位和竖向设计。
6、指北针和比例尺总平面图上必须有指北针,指明正北方向。
同时,要标注合适的比例尺,使图纸能够准确反映实际尺寸。
三、竖向布置图的深度要求1、地形地貌准确描绘场地的原始地形,包括等高线、坡向和坡度。
2、设计标高标注建筑物、道路、广场等的设计标高,以及场地的排水坡度和方向。
3、土方平衡计算并标注土方挖填方的数量和位置,力求土方平衡,减少土方运输成本。
4、挡土墙和护坡如果场地存在高差较大的区域,需要绘制挡土墙和护坡的位置、形式和尺寸。
四、管线综合图的深度要求1、管线种类和走向清楚显示各类管线(如给排水、电力、通信、燃气等)的平面位置和走向,避免管线之间的交叉和冲突。
一、方案设计文件编制深度:⏹总平面设计图纸1、场地的区域位置2、场地的用地范围(坐标或定位尺寸)3、场地周围拟建道路(四邻规划路、建筑物、用地性质、建筑性质及层数、场地的其它)4、场地内拟建道路、停车场、广场、绿地及建筑物的布置,各类控制线(用地红线、道路红线、建筑控制线等)相邻建筑物之间的距离及建筑物中尺寸,基地主要出入口与城市道路交叉口的距离。
5、建筑名称、出入口位置、层数建筑高度、设计标高)6、指北针或风玫瑰图,比例。
7、根据需要的分析图:功能分区、空间组合、景观分析、交通分析(人流、车流的组织、停车场及停车位置数量表示),消防分析、绿地分析、日照分析、分期建设等。
⏹二、平面图:1、平面的总尺寸、开间、进深尺寸及结构受力体系中的注网、承重墙位置和尺寸(也可用比例尺表示)。
2、各主要使用房间名称。
3、各楼层地面标高、屋面标高。
4、室内停车库的停车位和行车路线。
5、底层平面图应注明剖切线位置及编号,并注明指北针。
6、图纸名称、比例或比例尺。
7、必须说明的放大平面及布置。
⏹三、立面图:1、主要部位和最高点或主体建筑的总高度。
2、有相邻建筑时,应绘出原有建筑的建筑高度及局部立面。
3、图纸名称、比例或比例尺。
⏹四、剖面图:1、剖面应剖在高度和层数不同、空间关系较复杂的部位。
2、各层标高及室外地面标高,建筑总高度。
3、剖切编比例或比例尺。
二、建筑防火设计⏹总图:防火间距消防车道(环形)消防登高面(长边或1/4边)出入口设计:沿街长度>150M,总长度>220M⏹建筑设计:1、高度控制:多层:公建:小于24米,住宅小于10层高层:一类:>50 M, 住宅>18层,二类:<50 M, <18层2、防火分区:多层:2500 M2(5000 M2)商业、展览建筑10000M2,单层、多层的首层,符合有关规定。
地下室:500M2,商业:小于2000M2高层:塔楼:一类1000 M2, (2000 M2),二类1500 M2 (3000 M2),裙房:4000 M2(5000M2)地下室:500M2,商业:小于2000M23、防烟分区:500 M24、安全疏散:⏹多层:1、不应少于两个,安全出口的距离不小于5M。
二年级设计课图纸表达深度要求一、总平面图1、比例及计量单位:比例一般为1:500;尺寸标注及标高以米为默认单位。
2、线型:新建地面建筑外轮廓线为粗线。
3、尺寸标注:建筑总体尺寸及与红线、周边道路、现状建筑之间的间距。
4、标高标注:总图标注绝对高程,以实心标高符号表示;应标注主要场地、道路的相应标高。
同时应在主要建筑相应位置标注±0.00标高(如±0.00=263.50)5、表达用地范围(红线)及周边环境。
6、建筑物名称、主次出入口位置示意(),建筑层数,停车位安排(按2.5x5米的小车位布置,停车场车行道宽度7米)。
7、方案总图应表达建筑阴影关系。
8、指北针或风玫瑰,图纸名称、比例(比例尺)。
9、环境景观布置(道路、场地、绿化)。
10、主要技术经济指标(总用地面积、总建筑面积、容积率、建筑密度、绿地率、停车数量)。
二、各层平面图1、比例及计量单位:常用比例1:100-1:300;尺寸标注以毫米为默认单位,基本模数为100。
标高以米为默认单位。
框架结构墙体厚度按200绘制。
2、线型要求:墙体剖切线—粗线;门—中线;其他线型—细线。
比例为1:300以下时墙体和结构柱可用单线(涂黑)表达。
3、尺寸与标高标注:平面图标注两道尺寸(柱网、主要墙体间距尺寸和总尺寸),异形体量可分段标注,弧形体量标注夹角和弦长。
平面图应标注室内外标高(内外交通连接处的室内外高差至少300,阳台、露台、外廊处室内外高差100)。
4、±0.00层标注剖切符号和编号,以及指北针。
5、平面图要求表达清楚除家居布置外的所有细节(踏步线、坡道起止线、管道井、公用厕所隔间等),清晰标注楼层各处标高和楼梯、踏步、坡道上下关系,文字标注房间功能。
6、环境表达:各层平面要求绘制相应标高的环境关系和屋面、平台关系(如一层平面绘制与±0.00标高接近的环境关系以及负一层屋顶关系, 二层平面绘制与二层标高接近的环境关系以及一层屋顶关系。
建筑方案阶段图纸深度要求
1.图纸要素
图名、指北针、比例尺、图框等。
2.图纸比例
图纸比例一般为1/100、1/150、1/200、1/300等,制图单位为毫米,精确到0。
3.平面内容
(1)标明轴线、轴线尺寸、外轮廓总尺寸;
(2)各层图名、面积数据;各部分平面功能名称;
(3)停车库标明车辆停放位置、数量、车道、行车路线、出入口位置及尺寸、转弯半径和坡度;
(4)墙、柱、门、窗、楼梯、电梯、阳台、雨篷、台阶、踏步、无障碍设施、散水、烟道等;
(5)墙体之间的尺寸,以轴线为准;
(6)室外地坪设计标高及室内各层楼面标高;
(7)首层标注指北针、剖切线、剖切符号;
4.立面内容
(1)立面外轮廓、门窗、雨篷、檐口、女儿墙、屋顶、阳台、栏杆、台阶、踏步、外墙装饰;
(2)总高度标高(建、构筑物最高点),屋顶女儿墙顶标高,室外地坪标高,层高;
(3)立面材质;
5.剖面内容
(1)内墙、外墙、柱、内门窗、外门窗、地面、楼板、屋顶、檐口、女儿墙、楼梯、电梯、阳台、踏步、坡道、地下室顶板覆土层厚度等;
(2)总高度尺寸及标高、各层高度尺寸及标高、室外地坪标高;
6.注意事项
(1)外轮廓、入口位置、标高、指北针等与总图要求相符;
(2)以轴线定位墙体,有墙体的地方就需要有轴线,除了轴线尺寸,重要的内部分隔也需要标注(楼梯间、卫生间、不是满跨的功能房间、设备间等)。
(3)平、立、剖面图必须相对应,轮廓、标高、尺寸、门窗等。
(4)墙体按照外墙里偏50外偏250加50保温,内墙基本为200轴线居中。
方案设计阶段的总平面设计内容:设计说明书1、概述场地现状特点和周边环境情况,详尽阐述总体方案的构思意图和布局特点,以及在竖向设计、交通组织、景观绿化、环境保护等方面所采取的具体措施。
2、关于一次规划、分期建设以及原有建筑和古树名木保留、利用、改造(改建)方面的总体设想。
设计图纸1、场地的区域位置。
2、场地的范围(用地和建筑物各角点的坐标或定位尺寸、道路红线)。
3、场地内及四邻环境的反映(四邻原有及规划的城市道路和建筑物,场地内需保留的建筑物、古树名木、历史文化遗存、现有地形与标高、水体、不良地质情况等)。
4、场地内拟建道路、停车场、广场、绿地及建筑物的布置并表示出主要建筑物与用地界线(或道路红线、建筑红线)及相邻建筑物之间的距离。
5、拟建主要建筑物的名称、出入口位置、层数与设计标高以及地形复杂时主要道路、广场的控制标高。
6、指北针或风玫瑰图、比例。
7、根据需要绘制下列反映方案特性的分析图:功能分区、空间组合及景观分析、交通分析(人流及车流的组织、停车场的布置及停车泊位数量等)、地形分析、绿地布置、日照分析、分期建设等。
一般情况下,做到以下深度即可满足常规要求:场地的区域位置图:大城市应包括城市位置和区域位置;现状图:现有地形和标高、地貌、现状环境、古树名木、历史文化遗存、用地红线……;总平面图:拟建主要建筑物的名称、位置、层数与设计标高,控制标高。
场地内外主要道路、出入口、绿化、停车、指北针、风玫瑰图、比例、技术经济指标表……;交通道路图:也可分为道路广场图和交通流线分析图;绿化图:也可分为绿化布置图和绿化景观分析图;竖向图、管网图(可以不做)。
初步设计阶段的总平面设计内容:在初步设计阶段,总平面设计专业的设计文件应包括设计说明书、设计图纸、根据合同约定的鸟瞰图或模型。
设计说明书设计依据及基础资料(1)摘述方案设计依据资料及批示中与本专业有关的主要内容;简略说明已批准的设计方案所依据的资料及批准文件中有关总图方面的内容。
(2)有关主管部门对本工程批示的规划许可技术条件(道路红线、建筑红线或用地界限、建筑物控制高度、容积率、建筑密度、绿地率、停车泊位等),以及对总平面布局、周围环境、空间处理、交通组织、环境保护、文物保护、分期建设等方面和特殊要求;应说明批准的用地文件,建设单位提供的气象、水文、地质等与本专业有关的主要内容和其他有关的文件和资料。
(3)本工程地形图所采用的坐标、高程系统;所采用的坐标、高程系统一般由建设单位提供,应注意所提供的用地区域地形图的比例、施测日期、测绘单位等,地形图比例一般是1:1000或1:500,施测日期不能离现在太久,应尽量使用近几年施测的地形图。
当为自建建筑坐标网时,要列出建筑坐标与城市坐标(测量坐标)的换算关系。
(4)凡设计总说明中已阐述的内容可从略。
场地概述(1)说明场地所在地的名称及在城市中的位置(简述周围自然与人文环境、道路、市政基础设施与公共服务设施配套和供应情况,以及四邻原有和规划的重要建筑物和构筑物);一般用区域位置图表示本项目所在城市中的位置及其与周围环境的关系,说明建设场地所在的市、区、县、乡镇名称、地理位置、四邻单位、环境状况、用地面积、距市中心及交通枢纽的距离、对外交通联系情况等。
(2)概述场地地形地貌(如山丘,水域的位置、流向、水深、最高最低标注、总坡向、最大坡度和一般坡度等);如有洪水淹没问题,要说明洪水位标高、洪水重现期(50年/100年/200年一遇)及防洪要求,说明建设场地现状性质(如农田、菜地、房基地等情况)。
(3)描述场地内原有的建筑物、构筑物,以及保留(包括名木、古迹等)、拆除的情况;描述中应包括地上、地下需保留或拆除的各种管线。
(4)摘述与总平面设计有关的自然因素,如地震、湿陷性或胀缩性土、地裂缝、岩溶、滑坡与其他地质灾害。
概述应包括土壤冻结深度、地下水位、气象条件(如风向特点,全年级夏季盛行风向等情况)。
总平面布置(1)说明如何因地制宜,根据地形、地质、日照、通风、防火、卫生、交通以及环境保护等要求布置建筑物、构筑物,使其满足使用功能、城市规划要求以及技术经济合理性;总平面布置应充分利用现有地形,如高差、斜坡、地势起伏等;尽可能将主要建筑布置在地质条件较好的地带,避开不良地质地带;建筑间距要满足日照间距的要求(国标和地方标准的规定);总平面布置要使各建筑,特别是有特殊要求的建筑具有良好的通风条件,满足防火、卫生、环境保护等要求;对于具有一定规模的大型办公建筑与居住类项目、交通枢纽、大型停车场等城市交通设施项目,按当地政府规定应出“交通影响评价”专篇(此部分可由专业部门编制)。
(2)说明功能分区原则、远近期结合意图、发展用地的考虑;在建筑单体功能分区的基础上,说明建、构筑物组成组合情况,分区一般包括主要功能区、辅助功能区、公用设施区(如锅炉房、热交换站、煤气调压站、开闭所及变电所、电话支局、水泵房等);远近期结合主要指分期建设条件下,各种接口的衔接处理,如:见、构筑物的扩建、道路的衔接、管线的接口等;发展用地是指根据工程要求留有足够的发展余地。
(3)说明室外空间的组织及其与四周环境的关系;应结合城市规划要求及本工程周围的环境关系,室外空间组织多采用对称、放射、序列、自由等手法,强调室外空间的功能性与良好视觉效果的结合,以及与周围环境的协调等。
(4)说明环境景观设计和绿地布置等。
应说明环境景观设计的主要内容及绿化的组成(如公共集中绿化、庭院绿化、道路绿化、林荫步道、水景、建筑小品及小游园等)以及各部分的布置,绿化美化的重点部位和有特殊要求的部位(如防尘、防噪声、遮阳乃至不能有花的绿化部位等)。
说明根据功能要求,在不影响交通和管线布置的情况下,因地制宜的选用绿化植物品种情况及总的绿化面积、绿化系数。
竖向设计(1)说明竖向设计的依据(如城市道路和管道的标高、地形、排水、洪水位、土方平衡等情况;应说明本工程周围市政现有和规划道路的控制标高,与本工程衔接的市政管线(特别是排水管线)的接口标高,现有地形(含相邻场地)的标高、地势起伏、自然坡向、坡度、高差等,市政有关部门对本工程的建筑限定高度(指从建筑室外地坪算起的建筑高度),有洪水淹没的情况下,要说明最高洪水位(50/100/200年一遇),利用自然水面时,还要说明常年水位、最低枯水位等,另外还有土方平衡的要求,即容许的填挖方工程量大小。
(2)说明竖向布置方式(平坡式或台阶式),地表雨水的排除方式(明沟或暗管)等;如采用明沟系统,还应阐述其排放地点的地形高程等情况;平坡式一般用于场地高差较小或有特殊要求时(如车流和人流的需求)的竖向布置,台阶式一般用于场地高差较大时的竖向布置,地表雨水的排除方式一般为雨水口加暗管系统,明沟系统多用于郊区以外的山地、丘陵或暗管系统有困难的地方,说明明沟排放地点的地形高程,是为了确保雨水能顺利排除。
说明主要建筑物室外地坪(+-0.00)标高的确定情况。
(3)根据需要注明初平土方工程量。
场地初平土方工程量是依据自然地面标高和设计地面标高进行的土方平整工程量估算,同时要说明最大挖方深度、填方高度以及土方平衡等情况,说明缺土或余土的安排情况。
交通组织(1)说明人流和车流的组织,出入口、停车场(库)的布置及停车数量的确定;车流(含小汽车、自行车、货车及垃圾车、消防车)和人流(含残疾人员)的组织原则是:线路最短、流向顺畅、交叉最小、人车分流。
出入口布置包括:本工程对外的总出入口、停车场(库)的出入口等,对外总出入口的安排应注意其到城市道路交叉口的距离要求。
停车场(库)的布置要满足相应规范的要求。
停车数量是依据本工程的建筑规模、建筑性质、建筑功能等对停车的不同需求,通过计算确定的,一般依据当地政府规定的停车数量指标来确定。
(2)消防车道及高层建筑消防扑救场的布置;消防车道的布置要满足《建筑设计防火规范》的规定,根据建筑物具体情况,说明消防车道的设置原则,消防车道的位置、宽度、间距。
穿过建筑物的消防车道、进入内院或天井的消防车道、消防车道的回车道或回车场、连通街道和内院的人行通道、建筑消防扑救场地等布置情况。
(3)说明道路的主要设计技术条件(如主干道和次干道的路面宽度、路面类型、最大及最小纵坡等)。
应说明根据对车流、人流交通量的分析,布置不同路面宽度的道路系统,并分别说明主次干道、宅前支路、人行道等的型式、宽度、最大纵坡、横坡、转弯半径及其布置情况,如果有在道路交叉处设置安全设备者亦应说明,另外还需说明道路、广场、停车场、人行道等占地面积。
1、主要技术经济指标表(总用地面积、总建筑面积、建筑基底总面积、道路广场总面积、绿地总面积、容积率、建筑密度、绿地率、小汽车停车泊位数、自行车停放数量)。
注:1.当工程项目(如城市居住区)有相应的规划设计规范时,技术经济指标的内容应按其执行。
2.计算容积率时,通常不包括+-0.00以下建筑面积。
2、提请在设计审批时解决或确定的主要问题,特别是设计总平面设计中的指标和标准方面有待解决的问题,应阐述其情况及建议处理方法。
设计图纸区域位置图(根据需要绘制,用文字能表达清楚时可不绘制)。
总平面图(1)保留的地形和地物;一般将现状地形图作为总平面图的图底背衬,保留部分按现状用细实线表示,扩建、预留建筑物用中粗虚线表示,其余部分按《总图制图标准》(GB/T 50103-2001)绘制,拆除建筑按底色用最细实线表示。
(2)测量坐标网、坐标值、场地范围的测量坐标(或定位尺寸),道路红线、建筑红线或用地界限;测量坐标网一般为城市坐标系统(国家坐标系统),也可根据项目需要建立场地建筑坐标网(也称施工坐标网)。
但要列出建筑坐标与城市坐标(测量坐标)的换算关系。
坐标标注详见《总图制图标准》(GB/T 50103-2001)第2章第4节的内容。
(3)场地四邻原有及规划道路的位置(主要坐标或定位尺寸)和主要建筑物及构筑物的位置、名称、层数、建筑间距;道路用中心线、路边线、道路红线等表示;建筑物和构筑物用其底层的+-0.00标高处外轮廓线表示,层数用阿拉伯数字或黑圆点的数目表示。
(4)建筑物、构筑物的位置(人防工程、地下车库、油库、贮水池等隐蔽工程用虚线表示),其中主要建筑物、构筑物应标注坐标(或定位尺寸)、名称(或编号)、层数;建筑物用粗实线表示其地上底层+-0.00标高处的外轮廓线,构筑物用细实线表示其地上部分的外轮廓线,地下建筑用虚线表示其外轮廓线。
层数用阿拉伯数字或黑圆点的数目表示。
定位坐标应以建筑物外墙、外柱轴线的交点或建筑外墙线交点为坐标标注点(设计说明中应说明交点的选择),定位相互关系尺寸应以建筑物外墙、外柱轴线或建筑物外墙线之间的相对距离为标注值(设计说明中应说明相对部位的选择)。
另外还需标注建筑物总控制尺寸、建筑物退红线的控制距离等。
