三极管管脚及管型的判定

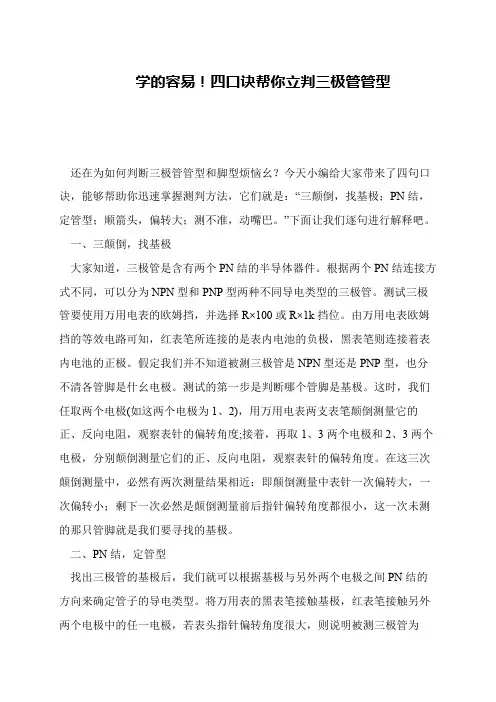

学的容易！四口诀帮你立判三极管管型
 还在为如何判断三极管管型和脚型烦恼幺？今天小编给大家带来了四句口诀，能够帮助你迅速掌握测判方法，它们就是：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

 一、三颠倒，找基极
 大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

由万用电表欧姆挡的等效电路可知，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什幺电极。

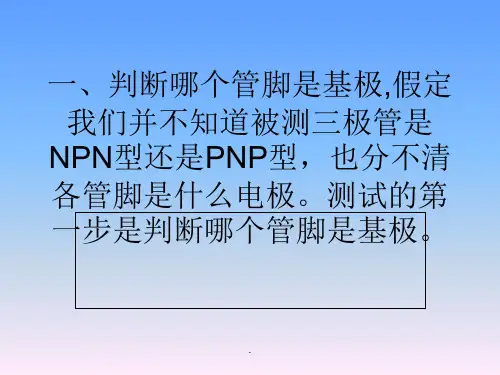

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度;接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

 二、PN结，定管型
 找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为。

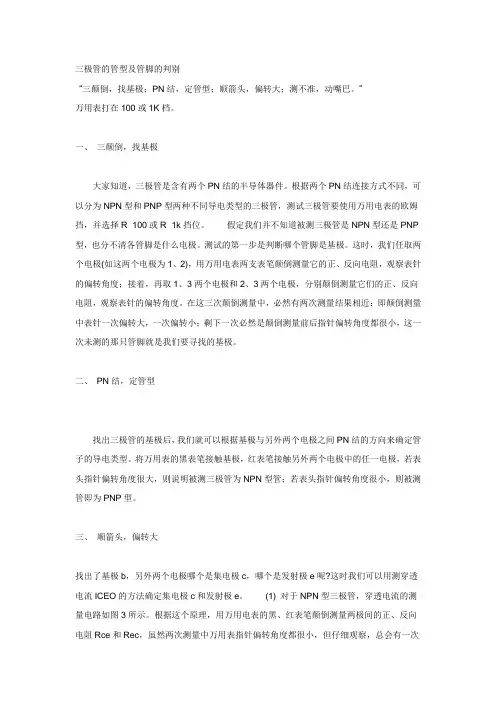

三极管的管型及管脚的判别“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”万用表打在100或1K档。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

假定我们并不知道被测三极管是NPN型还是PNP 型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

三极管的判断方法一，三极管类型1. 先判定基极b(一般中间的就是)：先假定一个管脚是b，把红表笔接这个b，用黑表笔分别接触另两个管脚，测得或者都是高阻值时，说明假定正确。

2.因为红表笔实际是表电源的负极，所以当测得都是低阻值时，b是N型材料，两端是P型材料，就是PNP型。

3.所以当测得都是高阻值时，b是P型材料，两端是N型材料，就是NPN型。

4.我们一般可以容易找到基极b，但另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO 的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，用手指捏住b极与假设的c极，管脚间利用我们的手指充当电阻的作用，用黑表笔接假设的c 极，红表笔接假设的e极，万用表打到*1K档测量两极间的电阻Rce；之后将假设的c ,e极对调再测一次。

虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。

4.直流放大倍数的hFE的测量：先转动开关至晶体管调节Adj位置上，将红黑测试笔短接，调节欧姆调零电位器，使指针对准300hFE刻度线上，然后转动开关到hFE位置，将要测的晶体管脚分别插入晶体管测试座的ebc管座内，指针偏转所示数值约为晶体管的直流放大倍数ß值。

N型插入N型插座，P型插入P型插座。

5.（2）发射极e和集电极c的判断利用万用表测量β（HFE）值的档位，判断发射极e和集电极c。

将档位旋至MFE基极插入所对应类型的孔中，把其于管脚分别插入c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。

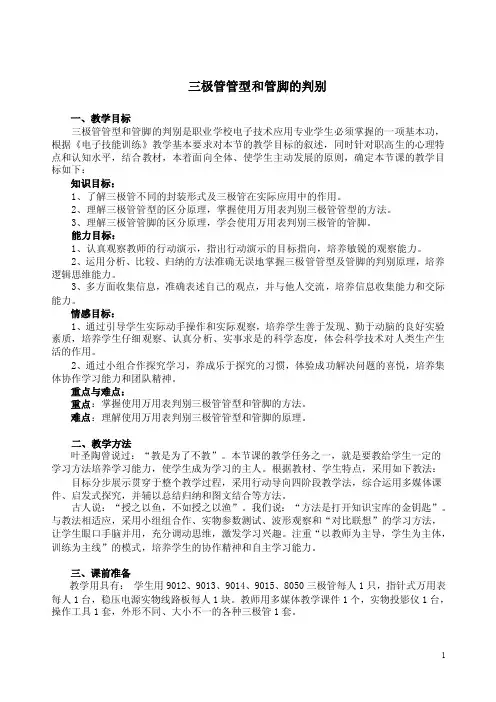

三极管管型和管脚的判别一、教学目标三极管管型和管脚的判别是职业学校电子技术应用专业学生必须掌握的一项基本功，根据《电子技能训练》教学基本要求对本节的教学目标的叙述，同时针对职高生的心理特点和认知水平，结合教材，本着面向全体、使学生主动发展的原则，确定本节课的教学目标如下：知识目标：1、了解三极管不同的封装形式及三极管在实际应用中的作用。

2、理解三极管管型的区分原理，掌握使用万用表判别三极管管型的方法。

3、理解三极管管脚的区分原理，学会使用万用表判别三极管的管脚。

能力目标：1、认真观察教师的行动演示，指出行动演示的目标指向，培养敏锐的观察能力。

2、运用分析、比较、归纳的方法准确无误地掌握三极管管型及管脚的判别原理，培养逻辑思维能力。

3、多方面收集信息，准确表述自己的观点，并与他人交流，培养信息收集能力和交际能力。

情感目标：1、通过引导学生实际动手操作和实际观察，培养学生善于发现、勤于动脑的良好实验素质，培养学生仔细观察、认真分析、实事求是的科学态度，体会科学技术对人类生产生活的作用。

2、通过小组合作探究学习，养成乐于探究的习惯，体验成功解决问题的喜悦，培养集体协作学习能力和团队精神。

重点与难点：重点：掌握使用万用表判别三极管管型和管脚的方法。

难点：理解使用万用表判别三极管管型和管脚的原理。

二、教学方法叶圣陶曾说过：“教是为了不教”。

本节课的教学任务之一，就是要教给学生一定的学习方法培养学习能力，使学生成为学习的主人。

根据教材、学生特点，采用如下教法：目标分步展示贯穿于整个教学过程，采用行动导向四阶段教学法，综合运用多媒体课件、启发式探究，并辅以总结归纳和图文结合等方法。

古人说：“授之以鱼，不如授之以渔”。

我们说：“方法是打开知识宝库的金钥匙”。

与教法相适应，采用小组组合作、实物参数测试、波形观察和“对比联想”的学习方法，让学生眼口手脑并用，充分调动思维，激发学习兴趣。

注重“以教师为主导，学生为主体，训练为主线”的模式，培养学生的协作精神和自主学习能力。

三极管的判别方法一、引言三极管是电子工程中常用的一种器件，它具有放大、开关等多种功能。

在电路设计和维修中，正确判别三极管的类型和工作状态是非常重要的。

本文将介绍三极管的判别方法。

二、三极管类型三极管根据其结构和材料不同，可以分为NPN型和PNP型两种。

其中NPN型的正极接在负电源上，负极接在负载上；PNP型的正极接在正电源上，负极接在负载上。

三、三极管引脚标号对于普通的TO-92封装的三极管来说，它有3个引脚：发射极（E）、基极（B）和集电极（C）。

其中基极位于另外两个引脚之间。

四、测试工具准备判别三极管需要使用万用表或者二极管测试笔等测试工具。

如果使用万用表，则需要将其设置为二级直流电压测量模式。

五、判别方法1. 测量发射结与集电结之间的导通情况将万用表或者二极管测试笔设置为导通测试模式。

将黑色探针连接到集电结上，红色探针连接到发射结上。

如果万用表显示接近于0的电阻值，或者二极管测试笔亮起，则说明三极管是正常导通的。

2. 测量基极与发射结之间的导通情况将万用表或者二极管测试笔设置为导通测试模式。

将黑色探针连接到发射结上，红色探针连接到基极上。

如果万用表显示接近于0的电阻值，或者二极管测试笔亮起，则说明三极管是正常导通的。

3. 测量基极与集电结之间的导通情况将万用表或者二极管测试笔设置为导通测试模式。

将黑色探针连接到集电结上，红色探针连接到基极上。

如果万用表显示接近于0的电阻值，或者二极管测试笔不亮，则说明三极管是正常截止状态。

4. 判断三极管类型将万用表或者二极管测试笔设置为二级直流电压测量模式。

将黑色探针连接到三极管的负级（如NPN型的发射结），红色探针连接到正级（如NPN型的集电结）。

如果显示正向偏置电压，则说明是NPN型；如果显示反向偏置电压，则说明是PNP型。

六、注意事项1. 判别三极管时需要先确定三极管的引脚标号和类型，否则会导致误判。

2. 在测试三极管时，要注意保持测试笔与引脚的良好接触，并且避免短路或者反接。

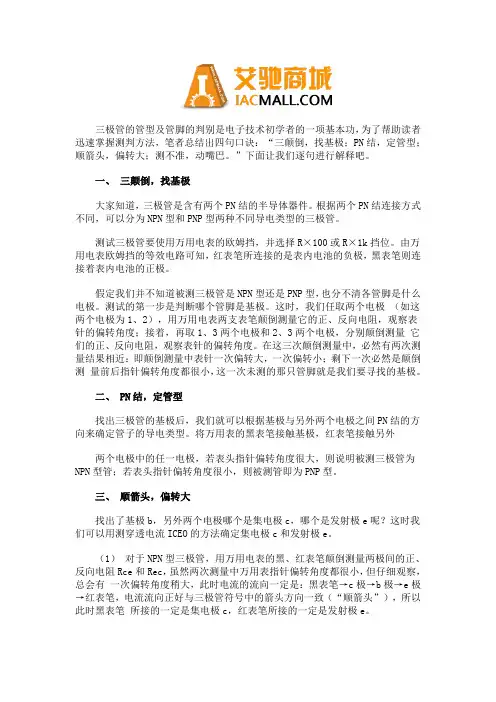

三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

由万用电表欧姆挡的等效电路可知，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极（如这两个电极为1、2），用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢？这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

（1）对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致（“顺箭头”），所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

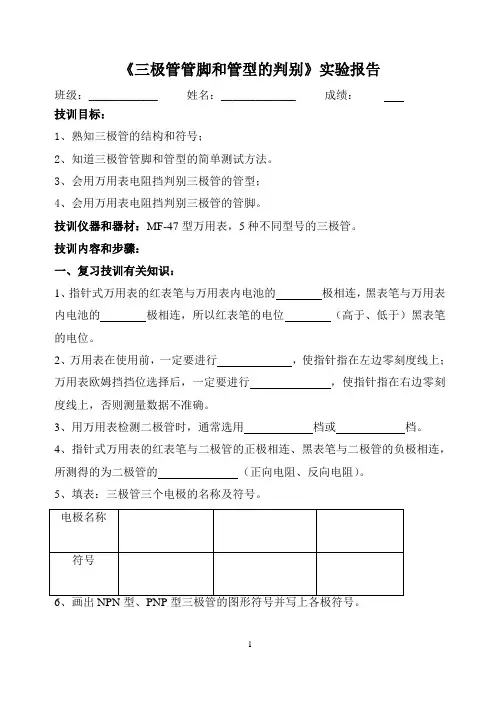

《三极管管脚和管型的判别》实验报告班级：____________ 姓名：_____________ 成绩：_____ _____技训目标：1、熟知三极管的结构和符号；2、知道三极管管脚和管型的简单测试方法。

3、会用万用表电阻挡判别三极管的管型；4、会用万用表电阻挡判别三极管的管脚。

技训仪器和器材：MF-47型万用表，5种不同型号的三极管。

技训内容和步骤：一、复习技训有关知识：1、指针式万用表的红表笔与万用表内电池的极相连，黑表笔与万用表内电池的极相连，所以红表笔的电位（高于、低于）黑表笔的电位。

2、万用表在使用前，一定要进行，使指针指在左边零刻度线上；万用表欧姆挡挡位选择后，一定要进行，使指针指在右边零刻度线上，否则测量数据不准确。

3、用万用表检测二极管时，通常选用档或档。

4、指针式万用表的红表笔与二极管的正极相连、黑表笔与二极管的负极相连，所测得的为二极管的（正向电阻、反向电阻）。

5、填表：三极管三个电极的名称及符号。

1、将万用表选档开关转到档或档，进行调零校准。

2、三极管的管型与基极b的判别步骤：（1）假定某个极为基极b ，用一表笔固定基极b，另一表笔分别接另外两个电极，如果两次测量电阻阻值都小，说明假定正确，此时表笔固定不动的电极为，若固定的表笔为黑表笔，则为NPN型三极管，若固定的表笔为红表笔接，则三极管为PNP型。

（2）假定某个极为基极b ，用一表笔固定基极b，测量电阻阻值一大一小，说明假定错误，表笔固定的电极不是,需要重新假定。

（3）假定某个极为基极b ，用一表笔固定基极b，测量电阻阻值同时大，说明假定不一定正确，对调表笔重新测量阻值，若对调后测量的阻值都小，重复（1）的操作；若对调后测量的阻值一大一小，重复（2）的操作。

三、集电极和发射极的判别 PNP 型的三极管找集电极的方法与NPN 型的三极管相同，只要将红黑表笔的接法对换。

四、课堂练习根据所给三极管简图，填出三极管的型号；用万用表测出所给的三极管管脚及管型，在图上标出三极管管脚符号（e 、b 、c ）和管型(NPN 或PNP)。

三极管引脚与管型的判别————————————————————————————————作者：————————————————————————————————日期：三极管引脚与管型的判别在电子维修中，判别三极管的管型及管脚是一项基本功，凭借多年的经验总结出四句口诀：“三颠倒，找基极;PN结，定管型;顺箭头，偏转大;测不准，动嘴巴。

”下面让我来解释一下这些话，希望给大家一个参考!一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN 结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k 挡位。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度;接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小;剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管;若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e 呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e 极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

1.三极管电极和管型的判别（1）目测法①管型的判别一般，管型是NPN还是PNP应从管壳上标注的型号来辨别。

依照部颁标准，三极管型号的第二位（字母），A、C表示PNP管，B、D表示NPN管，例如：3AX为PNP型低频小功率管3BX为NPN型低频小功率管3CG为PNP型高频小功率管3DG为NPN型高频小功率管3AD为PNP型低频大功率管3DD为NPN型低频大功率管3CA为PNP型高频大功率管3DA为NPN型高频大功率管此外有国际流行的9011〜9018系列高频小功率管，除9012和9015为PNP管外，其余均为NPN型管。

②管极的判别常用中小功率三极管有金属圆壳和塑料封装（半柱型）等外型，图T305介绍了三种典型的外形和管极排列方式。

（2）用万用表电阻档判别三极管内部有两个PN结，可用万用表电阻档分辨e、b、c三个极。

在型号标注模糊的情况下，也可用此法判别管型。

①基极的判别判别管极时应首先确认基极。

对于NPN管，用黑表笔接假定的基极，用红表笔分别接触另外两个极，若测得电阻都小，约为几百欧~几千欧；而将黑、红两表笔对调，测得电阻均较大，在几百千欧以上，此时黑表笔接的就是基极。

PNP管，情况正相反，测量时两个PN 结都正偏的情况下，红表笔接基极。

实际上，小功率管的基极一般排列在三个管脚的中间，可用上述方法，分别将黑、红表笔接基极，既可测定三极管的两个PN结是否完好（与二极管PN结的测量方法一样），又可确认管型。

②集电极和发射极的判别确定基极后，假设余下管脚之一为集电极c,另一为发射极e,用手指分别捏住c极与b极（即用手指代替基极电阻Rb）。

同时，将万用表两表笔分别与c、e接触，若被测管为NPN, 则用黑表笔接触c极、用红表笔接e极（PNP管相反），观察指针偏转角度；然后再设另一管脚为c极，重复以上过程，比较两次测量指针的偏转角度，大的一次表明IC 大，管子处于放大状态，相应假设的c、e极正确。

2.三极管性能的简易测量（1）用万用表电阻档测ICEO和p基极开路，万用表黑表笔接NPN管的集电极c、红表笔接发射极e（PNP管相反），此时c、e间电阻值大则表明ICEO小，电阻值小则表明ICEO大。

三极管管脚判别三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

由万用电表欧姆挡的等效电路可知，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e 极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

三极管管脚判别作者：net文章来源：net点击数：10221 更新时间：2008-8-5三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

由万用电表欧姆挡的等电路可知，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，一次未测的那只管脚就是我们要寻找的基极。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流I 的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Re 虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

判断三极管类型及引脚极性的判别口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN 型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

判断三极管管的方法三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN 结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k 挡位。

万用电表，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

老司机怎么测量三极管管型、管脚和性能？众所周知，三极管具有基极、集电极、发射极三极，另外还有NPN型还有PNP型，那么如何用最快的方法进行三极管测量来确认三极管的管脚和管型。

另外，三极管的工作状态是否可以通过三极管测量进行判断?接下来本网整理了老司机们到底如何进行三极管测量，原来三极管测量“此中有深意”：欲先善其事必先利其器：三极管到底有啥管型和管脚（半导体）三极管也称为晶体三极管，可以说它是（电子）电路中最重要的器件。

它最主要的功能是（电流）放大和开关作用。

三极管顾名思义具有三个电极。

（二极管）是由一个PN结构成的，而三极管由两个PN结构成，共用的一个电极成为三极管的基极(用字母b表示)。

其他的两个电极成为集电极(用字母c表示)和发射极(用字母e 表示)。

由于不同的组合方式，形成了一种是NPN型的三极管，另一种是PNP型的三极管。

三极管的种类很多，并且不同型号各有不同的用途。

三极管大都是塑料封装或金属封装，常见三极管的外观，有一个箭头的电极是发射极，箭头朝外的是NPN型三极管，而箭头朝内的是PNP型。

实际上箭头所指的方向是电流的方向。

（电子制作）中常用的三极管有90×系列，包括低频小功率硅管9013(NPN)、9012(PNP)，低噪声管9014(NPN)，高频小功率管9018(NPN)等。

它们的型号一般都标在塑壳上，而样子都一样，都是TO-92标准封装。

在老式的电子产品中还能见到3DG6(低频小功率硅管)、3AX31(低频小功率锗管)等，它们的型号也都印在金属的外壳上。

我国生产的（晶体管）有一套命名规则，电子工程技术人员和（电子爱好者）应该了解三极管符号的含义。

符号的第一部分“3”表示三极管。

符号的第二部分表示器件的材料和结构：A——PNP型锗材料;B——NPN型锗材料;C——PNP型硅材料;D——NPN型硅材料。

符号的第三部分表示功能：U——（光电）管;K——开关管;X——低频小功率管;G——高频小功率管;D——低频大功率管;A——高频大功率管。
