三极管管脚判别

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN 结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k 挡位。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大对于NPN型三极管，穿透电流的测量电路如图所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce 和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b 极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

(2)对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。

四、测不出，动嘴巴若在“顺箭头，偏转大”的测量过程中，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。

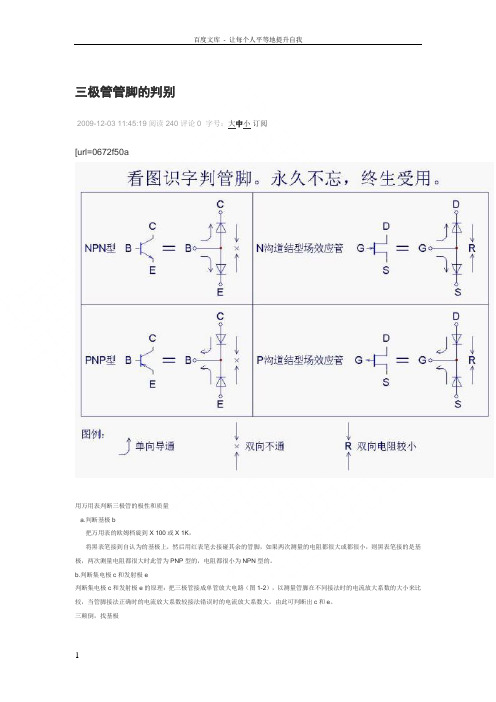

三极管管脚的判别2009-12-03 11:45:19 阅读240 评论0 字号：大中小订阅[url=0672f50a用万用表判断三极管的极性和质量a.判断基极b把万用表的欧姆档旋到X 100或X 1K，将黑表笔接到自认为的基极上，然后用红表笔去接碰其余的管脚，如果两次测量的电阻都很大或都很小，则黑表笔接的是基极，两次测量电阻都很大时此管为PNP型的，电阻都很小为NPN型的。

b.判断集电极 c和发射极e判断集电极 c和发射极e的原理：把三极管接成单管放大电路（图1-2），以测量管脚在不同接法时的电流放大系数的大小来比较，当管脚接法正确时的电流放大系数较接法错误时的电流放大系数大，由此可判断出c和e。

三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、 PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

如何利用万用表区分三极管的极性和管脚1. 用万用表分辨三极管极性利用万用表的欧姆挡可以分辨是NPN型还是PNP型三极管，具体方法是：万用表Rx1k挡，用黑表棒按一根引脚，红表棒分别接另两根引脚，如图1所示是接线示意图。

测量两个电阻值真1R1,1R2。

黑表棒换一根引脚，红表棒接另两根引脚，测量两个电阻值2R1，2R2；黑表棒接第三根引脚，红表棒接另两引脚，测量两个电阻值3R1，3R2.将测量的三组电阻值进行比较，当某一组中的两个电阻值基本相等时，黑表棒所接的引脚为该三极管基极。

如果该组两个阻值为三组中的最小值，说明是NPN型三极管；如果该组两个阻值为最大值，说明是PNP三极管。

图1 分辨三极管极性接线示意图2.检测原理如图2所示是NPN型三极管．它有两正极相连的PN结，当黑表棒接基极、红表棒分别接另两个引脚后，因为表内电池的正极与黑表棒相连，这样给集电结和发射结加正向偏置电压，所以测量电阻值基本相等．而且为最小值，其他两种检测状态下均不可能有两个相等且为最小的阳值，这样可以确定是NPN型三极管。

图2 三极管极性检测原理示意图如图2(b)所示是PNP型三极管．两个PN结负极相连，黑表棒接基极、红表棒分别接其他两个引脚后，表内电压给两个PN加反向偏置电压，两个PN反向电阻大小一样，这样可以确定三极管是PNP型．3.1分辨NPN型三极管集电极和发射极方法前面分辨NPN型还是PNP型三极管时已经确定基极，如图3所示是分辨NPN型三极管集电极和发射极时接线示意图。

红、黑表棒任意接基极之外的另两根引脚，然后用嘴唇去同时接触黑表棒和基极．图中集电极和发射极之间电阻R是嘴唇接触时的人体电阻。

如果表针向右偏转一个角度(阻值在减小许多)，说明黑表棒所接引脚为集电极，另一个为发射极。

如果嘴唇接触时表针没有偏转，将红．黑表棒互换一次接线，再用同样方法测量一次，只要三极管是好的，必有衷针偏转现象，可以确定集电极和发射极。

图 3 分辨NPN型三极管集电极和发射极接线示意图4.分辨PNP型三极管集电极和发射极的方法如图4 所示是分辨PNP型三极管集电极和发射极接线示意图，用嘴唇取接触基极和红表棒（不是黑表棒），如表针向右偏转说明红表棒所接为集电极，另一个为发射极。

∙9014,9013,8050三极管引脚图与管脚识别方法∙∙9014,9013,8050三极管引脚图与管脚识别方法s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e 发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

三极管管脚判别
一、找基极
用指针式万用表的R×1K欧姆档，任意取三极管的两个脚进行测量，而且每次测量时要颠倒黑红表笔重新测量。

三次测量后必然有一次测量三极管的两个脚时指针是不偏转的（颠倒前后），那么这两个脚之外的那个脚就是基极。

二、定管型
找到基极后，还是用R×1K欧姆档测量，用两表笔分别测量基极与另外两脚的电阻，这两次测量(表笔颠倒前后)，表盘指针都有一次偏转且偏转角度相近。

假定黑表笔接基极，红表笔接另外两脚时有偏转，而颠倒后没有偏转，则证明此三极管为N P N型。

而假定红表笔接基极，黑表笔接另外两脚时有偏转，而颠倒后没有偏转，则证明此三极管为P N P型。

C
NPN型PNP型B加电源正极，E、C加电源负极，指针有偏B加电源负极，E、C加电源正极，指针有偏转注：黑表笔为指针式万用表的正极，红表笔为负极。

三、顺箭头偏转大，定E、C
如果是NPN型的三极管，参照上图，用手捏住B脚和另外其中一脚，然后用黑红表笔颠倒测量C、E两脚，必然一次偏转，一次不偏转。

然后再捏住B脚和另外其中另一脚，用黑红表笔颠倒测量C、E两脚，也是一次偏转，一次不偏转。

而偏转的两次，一次大，一次小。

大的那次黑表笔接的是C，红表笔接的是E。

如果是PNP型的三极管，参照上图，用手捏住B脚和另外其中一脚，然后用黑红表笔颠倒测量C、E两脚，必然一次偏转，一次不偏转。

然后再捏住B脚和另外其中另一脚，用黑红表笔颠倒测量C、E两脚，也是一次偏转，一次不偏转。

而偏转的两次，一次大，一次小。

大的那次黑表笔接的是E，红表笔接的是C。

s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D 不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

数字万⽤表判别三极管类型⽅法-很简单1、三极管类型的判别：三极管只有两种类型，即ＰＮＰ型和ＮＰＮ型。

判别时只要知道基极是Ｐ型材料还Ｎ型材料即可。

⽤数字万⽤表红笔（代表电源正极）接基极与其他两极测量时导通，则说明三极管的基极为Ｐ型材料，三极管即为ＮＰＮ型。

如果红表笔接基极与其他两极测量不导通，则说明三极管基极为Ｎ型材料，三极管即为ＰＮＰ型。

2、2、3DD15D三极管的引脚是怎么区分的1是基极b，2是发射极e，外壳是集电极c不⽤测，⾯对管脚，管脚靠上，左⾯是b，⽯⾯是e，只要结构相同的，不分型号，都⼀样。

3、PNP三极管图集电极 C发射极E识别⽅法：直线的是基极，有箭头的是发射极，剩下就是集电极。

箭头朝向代表电流⽅向，PNP管箭头指向内，NPN管箭头指向外。

4、PNP管包含3AG，3AX,3AK,3AD,3CG,3CX等。

NPN管包含3DG,3DX,3DK,3DD,3DA,3BX等。

3AX 为PNP型低频⼩功率管3BX 为NPN型低频⼩功率管3CG 为PNP型⾼频⼩功率管3DG 为NPN型⾼频⼩功率管3AD 为PNP型低频⼤功率管3DD 为NPN型低频⼤功率管3CA 为PNP型⾼频⼤功率管3DA 为NPN型⾼频⼤功率管6、知道三极管各电极对地的电压值，判断管⼦⼯作状态：NPN:VC>VB>VE：发射结正偏，集电结反偏，放⼤状态VB>VE,VB>VC：发射结正偏，集电结正偏，饱和状态VBVBVC：发射结反偏，集电结正偏，反向运⽤状态PNP：VBVC：发射结正偏，集电结反偏，放⼤状态VBVB>VE,VB>VC：发射结反偏，集电结反偏，截⽌状态VB>VE,VB7、三极管的结构与分类晶体三极管晶体三极管⼜称半导体三极管，简称晶体管或三极管。

在三极管内，有两种载流⼦：电⼦与空⽳，它们同时参与导电，故晶体三极管⼜称为双极型晶体三极管，简记为BJT。

它的基本功能是具有电流放⼤作⽤。

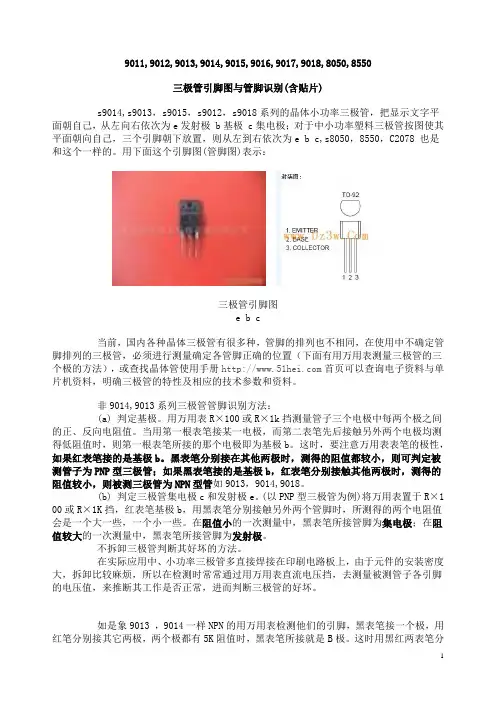

9011,9012,9013,9014,9015,9016,9017,9018,8050,8550三极管引脚图与管脚识别(含贴片)s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。

用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：(a) 判定基极。

用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。

当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。

这时，要注意万用表表笔的极性，如果红表笔接的是基极b。

黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

(b) 判定三极管集电极c和发射极e。

(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。

在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。

不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

如何在知道三极管三个极的电压下判断它的B,E,C脚?还有判断NPN,PNP?三极管的管型及管脚的判别为了帮助读者迅速掌握测判方法，我们总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。

三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。

根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c 极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

三极管的检测及其管脚的判别使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。

但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。

我倒认为数字万用表在测量三极管时更加的方便。

以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。

大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。

手头上有一些BC337的三极管，假设不知它是PNP管还是NPN 管。

图1三极管我们知道三极管的内部就像二个二极管组合而成的。

其形式就像下图。

中间的是基极（B极）。

图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。

看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。

这时我们可以用数字万用表的二极管档去测基极，看图3。

对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。

对于NPN表来说则是红表笔（连表内电池正极）连在基极上。

从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。

图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。

如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。

而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。

把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。

读数，再把它的另二脚反转，再读数。

读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E 极。
