螺纹的规定画法和标注螺纹是物体表面一种起到连接、固定、紧固或运动的作用的线条装饰形式。
在机械制造中，螺纹的规定画法和标注是非常重要的，它直接关系到螺纹的加工和使用。
下面，我将介绍一下螺纹的规定画法和标注。
首先，螺纹的规定画法是按照一定比例和标准来绘制的。
一般来说，螺纹的规定画法分为两种，分别是习惯画法和等高线画法。
习惯画法是按照一定的角度来描绘螺纹的形状，常用的角度有60°、55°和30°。
等高线画法则是通过等高线的方式来描绘螺纹的线条，可以清楚地显示螺纹的高低起伏和截面形状。
接下来，对于螺纹的标注，一般包括螺纹形状、螺纹规格和螺纹的加工要求等内容。
首先是螺纹形状的标注，如内螺纹或外螺纹。
内螺纹一般用"T"字母表示，外螺纹则用"和"字母表示。
其次是螺纹规格的标注，包括螺纹的直径、螺距和牙型等。
螺纹的直径用小写字母"d"表示，螺距用"p"表示，牙型用字母P、M或G表示。
最后是螺纹的加工要求的标注，如螺纹的粗糙度等。
此外，对于一些特殊螺纹，还需要标注其特殊要求。
比如，螺纹的端部处理、螺纹的精度等。
端部处理的标注可以用特殊的符号或文字来表示，如圆角、倒角、倒置、截短、特殊切削等。
螺纹的精度则可以使用尺度限制符号来标注，如H、h、k、C、c、N等。
总之，螺纹的规定画法和标注是机械制造中非常重要的一环，它直接关系到螺纹的加工和使用。
在制图和设计过程中，需要准确地绘制和标注螺纹，以便于工程师和操作人员能够正确理解和使用。
同时，螺纹的规定画法和标注也需要遵循国家和行业标准，确保产品的质量和可靠性。
关于螺纹的画法及标注(转载）（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。

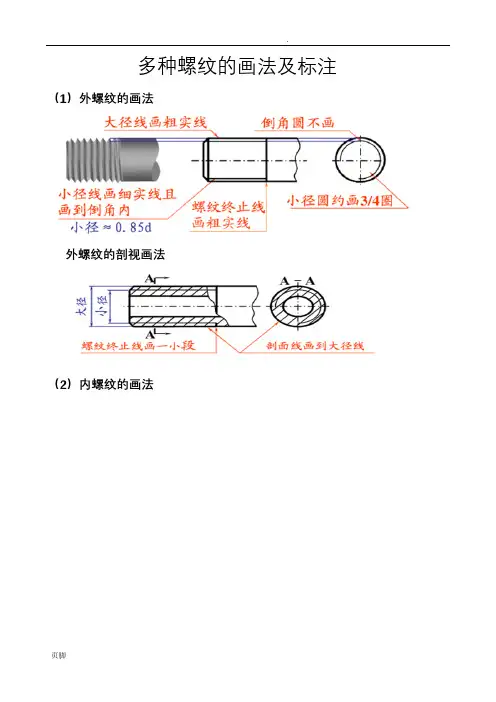

多种螺纹的画法及标注（1）外螺纹的画法外螺纹的剖视画法（2）内螺纹的画法（3）不穿通螺纹孔的画法（4）螺纹连接的画法（实心螺杆）大径线和大径线对齐，小径线和小径线对齐旋合部分按外螺纹画，其余部分按各自的规定画（5）螺纹连接的画法（空心螺杆）（6）螺纹局部的结构画法与标注1.倒角2.退刀槽（7）螺纹牙型的表示（a）重合画法（b）移除局部放大（8）螺纹相贯的画法螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
（9）螺纹的标注1.普通螺纹的基本格式（M）多线螺纹Pn导程P螺距单线螺纹P螺距。
粗牙螺纹不标注螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应按顺序标注中径、顶径公差带代号。
注意:6g和6H不标。
旋合长度为中等时，“N”可省略。
2.梯形螺纹与锯齿形螺纹的基本格式（Tr、B）多线螺纹Pn导程P螺距单线螺纹P螺距。
右旋螺纹不用标注旋向，左旋是则标注。
公差代号应标注中经公差代号。
旋合长度为中等时，N”可省略。
标注实例（10）管螺纹的标注方法1.55°密封管螺纹2.55°非密封管螺纹特征代号为G公差等级有A、B两种。
内螺纹省略不标，外螺纹必须标明标注方法外螺纹内螺纹（11）60°圆锥密封管螺纹（GB/T12716-2002）其牙型角为60°，特征代号为“NPT”，标记格式同上特殊螺纹和非标准螺纹的标记方法特殊螺纹----牙型符合标准公称直径或螺距中有一项不符合标准，标注时应在代号前加注“特”字，如“特Tr40x5-7e（12）非标准螺纹-牙型未标准化的螺纹标记方法1.六角螺母简化画法2.六角螺栓规定标记简化画法3.垫圈规定标记简化画法4.螺钉规定标记简化画法（13）螺纹紧固件装配图的画法1.螺栓连接的简化画法被连接件的孔径等于1.1d两块板的剖面线方向相反螺栓、垫圈、螺母按不剖画螺栓的有效长度按下式计算，计算后查表取标准值画图步骤：两相邻零件的剖面线方向相反螺栓与通孔之间应画出间隙应该画出螺纹段及螺纹终止线2.螺柱连接的简化画法螺柱连接的常见错误：弹簧垫圈开口方向应向左斜。
螺纹的规定画法和标注一、螺纹的规定画法1.外螺纹国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。
图12-52.内螺纹图12-6是内螺纹的画法。
剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。
不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。
在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。
绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。
当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。
图12-7（c)表示出螺纹孔中相贯线的画法。
3.内、外螺纹连接的画法如图12-8表示装配在一起的内、外螺纹连接的画法。
国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。
图12-8 螺纹连接的画法4.非标准螺纹的画法画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。
二、螺纹的规定标注各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。
(1) 普通螺纹的标注标注内容为：特征代号公称直径×螺距旋向—中径、顶径公差代号—旋合长度代号其中：特征代号 M单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。
旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。
螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。
如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。
螺纹在CAD中的参数、画法以及标注（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径：是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径：是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图8-1所示)③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：螺距：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。
螺纹的规定画法1.外螺纹的规定画法：螺纹终止线画粗实线。
螺纹顶径（大径）画粗实线，在反映为圆的投影上,底径只画约3/4圈细实线，且原来的倒角在该视图上的投影圆不画。
在与轴线平行的投影面上，表示底径的细实线应画入倒角部分,小径通常画成大径的0.85倍。
2.内螺纹的规定画法：剖视表示时,顶径（小径）用粗实线表示，底径（大径）用细实线表示，在反映为圆的投影图上大径圆只画约3/4圈细实线,并且细实线不能画入倒角,剖面线画到小径粗实线止，倒角圆不画。
3.螺纹连接的规定画法:如下图所示，以剖视图表达内、外螺纹连接时，其旋合部分应按外螺纹绘制，其余仍按各自的画法表示。
应该注意的是：表示大、小径的粗实线和细实线应分别对齐，而与倒角的大小无关。
小结：A.按加工形成过过程，内、外螺纹的规定画法如下：①.终止线——粗实线②.内、外径——先加工形成直径为粗实线B.按手触摸法,在黑板上方中间板书大字体——手指触摸及处粗实线绘之。
说明：①.按比例画法，螺纹小径≈0.85大径；②.3/4细实线圆可以理解为：从轴向方向观察，外螺纹的小径，内螺纹的大径，只能看见约3/4个圆，所以形象地用3/4圆来表示。
课堂练习:指出螺纹画法的错误并改正2．螺纹的标记(公制螺纹)螺纹的标记由螺纹代号、螺纹公差带代号和螺纹旋合长度代号三部分内容组成。
其格式是：螺纹代号－公差带代号－旋合长度代号－旋向螺纹代号表示了螺纹的要素，其中螺纹代号格式为：特征代号公称直径×螺距（或Ph导程/P螺距）对常用的单线右旋螺纹，其线数和旋向可省略不注。
螺纹公差带代号由表示公差带代大小的公差带等级数字和表示位置的字母（内螺纹用大写字母，外螺纹用小写字母）组成，如6H，6g等。
当中径与顶径公差带代号相同时。
则只注一个代号，如M10x1-6H。
螺纹旋合长度代号规定为短（S）、中（N）、长（L）三种。
其中中等旋合长度其代号"N"不必标注。
螺纹标记的含义：1、粗牙普通螺纹，公称直径为16ｍｍ，单线，右旋，中径、顶径公差带均为7H，中旋合长度。
第41页螺纹的规定画法和标注1、按规定的画法绘制螺纹的主、左视图。
（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。
●解题要点：①注意小径=0.85大经；②螺纹牙底画3/4圈。
（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。
●解题要点：①注意剖面线要画至粗实线处；②螺纹牙底画3/4圈。
2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。
●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。
②特别注意剖面线要画至粗实线处。
3、分析下列错误画法，并将正确的图形画在下边的空白处。
4、根据下列给定的螺纹要素，标注螺纹的标记或代号：（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：中径、小径均为6H，旋合长度属于短的一组。
（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。
●解题要点：标注细牙螺纹时，必须注出螺距。
（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。
(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。
5、根据标注的螺纹代号，查表并说明螺纹的各要素：（1）该螺纹为梯形螺纹；公称直径为20mm ；螺距为4mm ；线数为 2 ；旋向为左旋；螺纹公差代号为7H 。
（2）该螺纹为非密封管螺纹；尺寸代号为1/2 ；大径为20.955mm ；小径为18.631mm ；螺距为 1.814mm 。
●解题要点：该题查P363附表3和P365附表4第45页1、查表填写下列各紧固件的尺寸：（1）六角头螺栓：螺栓GB /T 5782-2000 M16×65●解题要点：该题查P332 附表10(2)开槽沉头螺钉：螺钉GB /T 68-2000 M10×50●解题要点：该题查P330 附表72、根据所注规格尺寸，查表写出各紧固件的规定标记：（1）A级的1型六角螺母螺母GB/T6170-2000 M16●解题要点：该题查P372 附表12（2）A级的平垫圈垫圈GB/T 97.1-2000 16●解题要点：该题查P372 附表133、查表画出下列螺纹紧固件，并注出螺纹的公称直径和螺栓、螺钉的长度l。
螺纹画法及标注2010-02-11 09:52（1）螺纹参数①牙型：在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
②大径、小径和中径：大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面（或锥面），在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示。
(如图8-1所示)图8-1 螺纹参数③线数：形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
④螺距和导程：相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：S=n.P⑤旋向：沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
（2）螺纹的规定画法① 外螺纹的规定画法如图8-2 所示，外螺纹的牙顶用粗实线表示，牙底用细实线表示。
在不反映圆的视图上，倒角应画出，牙底的细实线应画入倒角，螺纹终止线用粗实线表示，螺尾部分不必画出，当需要表示时，该部分用与轴线成15°的细实线画出，在比例画法中，螺纹的小径可按大径的0.85倍绘制。
在反映圆的视图上，小径用3/4圆的细实线圆弧表示，倒角圆不画。
常见错误画法见图8-3图8-2 外螺纹规定画法8-3 外螺纹常见错误画法图②内螺纹规定画法在采用剖视图时，内螺纹的牙顶用细实线表示，牙底用粗实线表示。
在反映圆的视图上，大径用3/4圆的细实线圆弧表示，倒角圆不画。
