什么是径向游隙

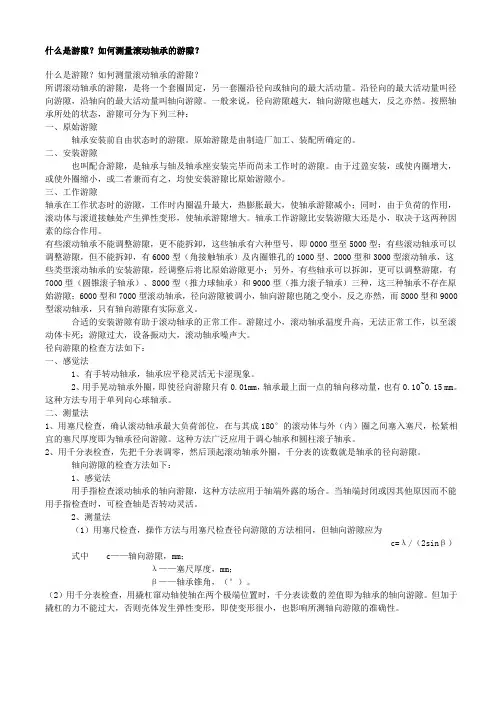

什么是游隙？如何测量滚动轴承的游隙？什么是游隙？如何测量滚动轴承的游隙？所谓滚动轴承的游隙，是将一个套圈固定，另一套圈沿径向或轴向的最大活动量。

沿径向的最大活动量叫径向游隙，沿轴向的最大活动量叫轴向游隙。

一般来说，径向游隙越大，轴向游隙也越大，反之亦然。

按照轴承所处的状态，游隙可分为下列三种：一、原始游隙轴承安装前自由状态时的游隙。

原始游隙是由制造厂加工、装配所确定的。

二、安装游隙也叫配合游隙，是轴承与轴及轴承座安装完毕而尚未工作时的游隙。

由于过盈安装，或使内圈增大，或使外圈缩小，或二者兼而有之，均使安装游隙比原始游隙小。

三、工作游隙轴承在工作状态时的游隙，工作时内圈温升最大，热膨胀最大，使轴承游隙减小；同时，由于负荷的作用，滚动体与滚道接触处产生弹性变形，使轴承游隙增大。

轴承工作游隙比安装游隙大还是小，取决于这两种因素的综合作用。

有些滚动轴承不能调整游隙，更不能拆卸，这些轴承有六种型号，即0000型至5000型；有些滚动轴承可以调整游隙，但不能拆卸，有6000型（角接触轴承）及内圈锥孔的1000型、2000型和3000型滚动轴承，这些类型滚动轴承的安装游隙，经调整后将比原始游隙更小；另外，有些轴承可以拆卸，更可以调整游隙，有7000型（圆锥滚子轴承）、8000型（推力球轴承）和9000型（推力滚子轴承）三种，这三种轴承不存在原始游隙；6000型和7000型滚动轴承，径向游隙被调小，轴向游隙也随之变小，反之亦然，而8000型和9000型滚动轴承，只有轴向游隙有实际意义。

合适的安装游隙有助于滚动轴承的正常工作。

游隙过小，滚动轴承温度升高，无法正常工作，以至滚动体卡死；游隙过大，设备振动大，滚动轴承噪声大。

径向游隙的检查方法如下：一、感觉法1、有手转动轴承，轴承应平稳灵活无卡涩现象。

2、用手晃动轴承外圈，即使径向游隙只有0.01mm，轴承最上面一点的轴向移动量，也有0.10~0.15 mm。

这种方法专用于单列向心球轴承。

第一章一、填充题1、按摩擦性质不同轴承可分为滑动轴承和滚动轴承两大类。

2、滚动轴承一般由内圈、外圈、滚动体和保持架四大件构成。

3、滚动轴承的内圈通常与轴紧配合，起支撑作用，外圈一般与机械部件的壳体成过渡配合。

4、滚动轴承零件中，外圈一般用 01 表示，内圈一般用 02 表示。

5、向心轴承的标准外形尺寸主要包括公称内径、公称外径、公称宽度（高度）和内、外套圈公称倒角尺寸。

5、圆锥滚子轴承的外形尺寸主要包括：公称外径、公称内径、内圈公称宽度、外圈公称宽度、公称宽度（装配高）、外圈大端面倒角尺寸和内圈大端面倒角尺寸。

6、推力轴承的外形尺寸主要包括：座圈公称外径、轴圈公称外径、轴圈公称内径、座圈公称内径、单向公称高度和轴圈、座圈底面公称倒角尺寸。

7、按滚动轴承的外径尺寸大小分，如果一套轴承的外径尺寸为52毫米，那么其属于小型轴承。

8、滚子轴承根据滚字形状的不同可分为圆柱滚子轴承、圆锥滚子轴承和滚针轴承和调心滚子轴承。

9、按滚动轴承部件能否分离分类，滚动轴承可分为可分离轴承和不可分离型轴承。

10、具有自动调心特性的轴承，当主轴有轻微挠曲或配合部件有些不同心时仍能正常工作。

11、滚动轴承按所能承受的载荷方向或公称接触角的不同壳分为向心轴承和推力轴承。

12、滚动轴承按其滚动体分类壳分为球轴承和滚子轴承。

二、判断题：1、一套轴承的外径尺寸为52毫米，故这套轴承是中型轴承。

（×）2、滚动轴承中滚动体的形状、大小和数量直接影响滚动轴承的载荷能力和使用性能。

（√）3、直径小于或等于5mm的滚子一般称为滚针。

（√）三、简答题：1、滚动轴承中保持架有什么作用？答：保持架将滚动体均匀隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷分配和润滑性能。

2、简述滚动轴承的内外套圈的生产过程过程。

答：棒料→锻造→退火→车加工→热处理→磨加工→零件终检→防锈→入库棒料管料3、简述滚动轴承的装配过程。

答：零件退磁、清洗→内、外圈滚道尺寸分组选别→合套→检查游隙→铆合保持架→终检→退磁、清洗→涂油、包装→入库。

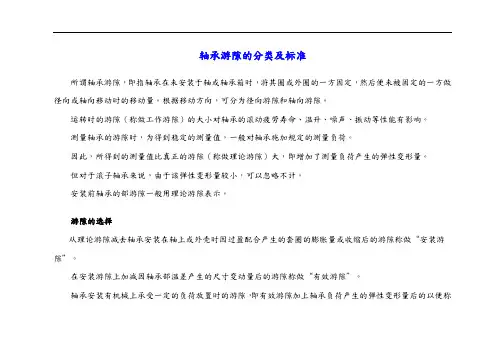

轴承游隙的分类及标准所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。

测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。

安装前轴承的部游隙一般用理论游隙表示。

游隙的选择从理论游隙减去轴承安装在轴上或外壳时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承部温差产生的尺寸变动量后的游隙称做“有效游隙”。

轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙（２）圆锥孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。

下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准。

轴承游隙选择说明及游隙对照表滚动轴承的游隙分为径向游隙ur和轴向游隙ua。

它们分别表示一个套圈固定时，另一套圈沿径向和轴向由一个极限位置到另一个极限位置的移动量。

各类轴承的径向游隙ur和轴向游隙ua之间有一定的对应关系，如图1 所示。

径向游隙又分为原始游隙、安装游隙和工作游隙。

原始游隙指未安装前的游隙。

各种轴承的原始游隙分组数值见表1〜表7.合理的轴承游隙的选择，应在原始游隙的基础上，考虑因配合、内外圈温度差以及载荷等因素所引起的游戏变化，以使工作游隙接近于最佳状态。

由于过盈配合和温度的影响，轴承的工作游隙小于原始游隙。

0组径向游隙值适用于一般的运转条件、常规温度及常用的过盈配合，即对球轴承不得超过j5、k5（轴）和J6 （座孔）；对滚子轴承不得超过k5、m5 （轴）和 K6 （座孔）。

当采用轴较紧配合、内外圈温差较大、需要降低摩擦力矩及深沟球轴承承受较大轴向载荷或需改善调心性能的场合，宜采用3、4、5组游隙值；当旋转精度要求较高或需严格限制轴向位移时，宜采用2组游隙值。

对于球轴承，最适宜的工作游隙是趋于0。

对于滚子轴承，可保持少量的工作游隙。

在要求支撑刚性良好的部件中（例如机床主轴），轴承应有一定的预紧。

角接触球轴承、圆锥滚子轴承以及内圈带锥孔的轴承等，由于结构特点可以在安装或使用过程中调整游隙。

表1 深沟球轴承的径向游隙（GB/T4604-1993）（口 m）Rm表2圆柱孔调心球轴承的径向游隙(08/14604-1993)Rm表3圆锥孔调心球轴承的径向游隙(08/14604-1993)um表4圆柱孔圆柱滚子轴承的径向游隙(08/14604-1993)注：滚针轴承的径向间隙：除冲压外圈滚针轴承和重系列滚针轴承外，有内、外圈和保持架的滚针轴承采用本表中给出的圆柱滚子轴承的径向游隙值。

有内、外圈的重系列滚针轴承和内圈作为一个分离零件交货的有保持架滚针轴承，其径向游隙由内圈滚道直径和滚针组件内径决定。

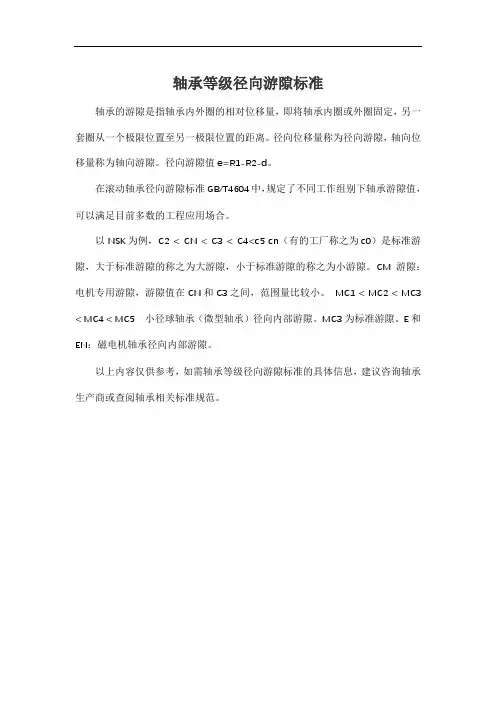

轴承等级径向游隙标准
轴承的游隙是指轴承内外圈的相对位移量，即将轴承内圈或外圈固定，另一套圈从一个极限位置至另一极限位置的距离。

径向位移量称为径向游隙，轴向位移量称为轴向游隙。

径向游隙值e=R1-R2-d。

在滚动轴承径向游隙标准GB/T4604中，规定了不同工作组别下轴承游隙值，可以满足目前多数的工程应用场合。

以NSK为例，C2 < CN < C3 < C4<c5 cn（有的工厂称之为c0）是标准游隙，大于标准游隙的称之为大游隙，小于标准游隙的称之为小游隙。

CM游隙：电机专用游隙，游隙值在CN和C3之间，范围量比较小。

MC1 < MC2 < MC3 < MC4 < MC5 小径球轴承（微型轴承）径向内部游隙。

MC3为标准游隙。

E和EN：磁电机轴承径向内部游隙。

以上内容仅供参考，如需轴承等级径向游隙标准的具体信息，建议咨询轴承生产商或查阅轴承相关标准规范。

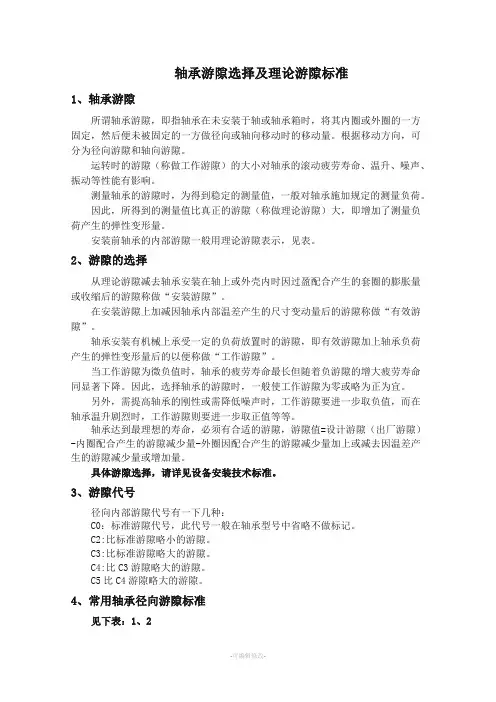

轴承游隙选择及理论游隙标准1、轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。

根据移动方向，可分为径向游隙和轴向游隙。

运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。

测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。

因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。

安装前轴承的内部游隙一般用理论游隙表示，见表。

2、游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。

在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。

轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。

当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。

因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。

另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等。

轴承达到最理想的寿命，必须有合适的游隙，游隙值=设计游隙（出厂游隙）-内圈配合产生的游隙减少量-外圈因配合产生的游隙减少量加上或减去因温差产生的游隙减少量或增加量。

具体游隙选择，请详见设备安装技术标准。

3、游隙代号径向内部游隙代号有一下几种：C0：标准游隙代号，此代号一般在轴承型号中省略不做标记。

C2:比标准游隙略小的游隙。

C3:比标准游隙略大的游隙。

C4:比C3游隙略大的游隙。

C5比C4游隙略大的游隙。

4、常用轴承径向游隙标准见下表：1、2深沟球轴承C0为标准游隙，一般采用C0和C3数值。

圆柱孔圆柱滚子轴承C0为标准游隙，一般采用C0和C3数值。

THANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

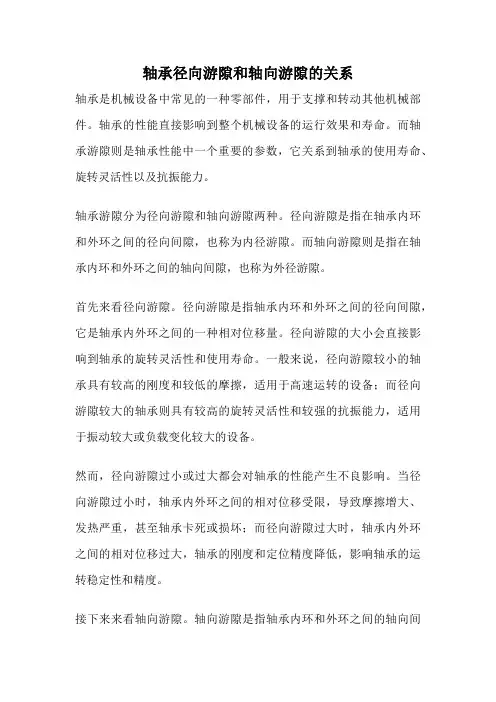

轴承径向游隙和轴向游隙的关系轴承是机械设备中常见的一种零部件，用于支撑和转动其他机械部件。

轴承的性能直接影响到整个机械设备的运行效果和寿命。

而轴承游隙则是轴承性能中一个重要的参数，它关系到轴承的使用寿命、旋转灵活性以及抗振能力。

轴承游隙分为径向游隙和轴向游隙两种。

径向游隙是指在轴承内环和外环之间的径向间隙，也称为内径游隙。

而轴向游隙则是指在轴承内环和外环之间的轴向间隙，也称为外径游隙。

首先来看径向游隙。

径向游隙是指轴承内环和外环之间的径向间隙，它是轴承内外环之间的一种相对位移量。

径向游隙的大小会直接影响到轴承的旋转灵活性和使用寿命。

一般来说，径向游隙较小的轴承具有较高的刚度和较低的摩擦，适用于高速运转的设备；而径向游隙较大的轴承则具有较高的旋转灵活性和较强的抗振能力，适用于振动较大或负载变化较大的设备。

然而，径向游隙过小或过大都会对轴承的性能产生不良影响。

当径向游隙过小时，轴承内外环之间的相对位移受限，导致摩擦增大、发热严重，甚至轴承卡死或损坏；而径向游隙过大时，轴承内外环之间的相对位移过大，轴承的刚度和定位精度降低，影响轴承的运转稳定性和精度。

接下来来看轴向游隙。

轴向游隙是指轴承内环和外环之间的轴向间隙，它是轴承内外环之间的一种相对位移量。

轴向游隙的大小会直接影响到轴承的轴向定位精度和抗振能力。

一般来说，轴向游隙较小的轴承具有较高的定位精度和较强的抗振能力，适用于对轴向精度要求较高或受振动影响较大的设备；而轴向游隙较大的轴承则具有较高的轴向位移量和较强的吸振能力，适用于受到冲击或振动冲击较大的设备。

然而，轴向游隙过小或过大同样会对轴承的性能产生不良影响。

当轴向游隙过小时，轴承内外环之间的相对位移受限，轴向定位精度降低，影响设备的工作稳定性和精度；而轴向游隙过大时，轴承内外环之间的相对位移过大，轴向振动增大，导致设备的振动加剧和工作不稳定。

轴承的径向游隙和轴向游隙是轴承性能中重要的参数。

合理选择和控制轴承游隙，可以保证轴承的工作稳定性、灵活性和使用寿命，提高整个机械设备的性能和可靠性。

第三代汽车轮毂轴承游隙的分析与检测研究叶凯锋（浙江丰波机电科技有限公司浙江杭州311221）摘要：当前，我国的轮毂轴承通常都是利用正游隙技术来进行生产的，这样生产出来的轴承使用期限一般都不会很长。

本文根据第三代的汽车轮毂轴承单元智能安装项目，针对该单元负游隙技术，展开了相关的研究，依照相匹配的合套技术及铆合工艺，对轴承的游隙值进行一定程度上的掌控，实现轴承的负游隙化。

本文基于赫兹接触理论来构建一个轮毂轴承弹性变量与负游隙之间的相关关系，以及从负距离测量到零弹性变形测量——实现成品轴承游隙和弹性变形的一个例子，最终使第三代轮毂轴承提供快速、轻松测量的能力。

关键词：轴承的滚动测量游隙技术负距离中图分类号：U463.343文献标识码：A文章编号：1674-098X(2022)02(c)-0079-04汽车的核心功能部件之一就是轮毂轴承，它的运行状态直接决定了整车的安全性、舒适性和可靠性［1-2］。

现在，全球范围内在市场上出售或正在使用的轿车基本都是利用的第三代轮毂轴承，对比一代和二代，第三代具备非常高的集成度，能够更好地帮助汽车实现轻量化，高的集成度不仅有效缓解了滚动轴承在高速转动时会产生的打滑现象，汽车的安全性也得到了一定的保证。

一般来说，有预紧会在结束第三代轮毂轴承安装之后来施加，形成负游隙。

相关研究［2］中，非线性弹簧质量系统与轮毂轴承相等，并且经过测量轴承触点的固有频率侧面地，获得轴承的负间隙。

有研究［3］首创了一种由多体力学为根本的光线追踪算法，该算法使用轮毂轴承单元的内圈旋转情况来说明负游隙。

也有研究［4］提出一种用建立轴承预压与负间隙之间的关系并测量轴承预压来计算轴承负游隙的方式。

还有研究［5-8］根据完成钢球接触副和轮毂轴承外圈对超声频率回馈信号的检查，以此来初步预算轴承预紧力。

基于上述研究，根据赫兹接触理论，构建赫兹弹性变量与负游隙差的相关关系［9-14］。

测量负游隙能够变成测量弹性变化的差。

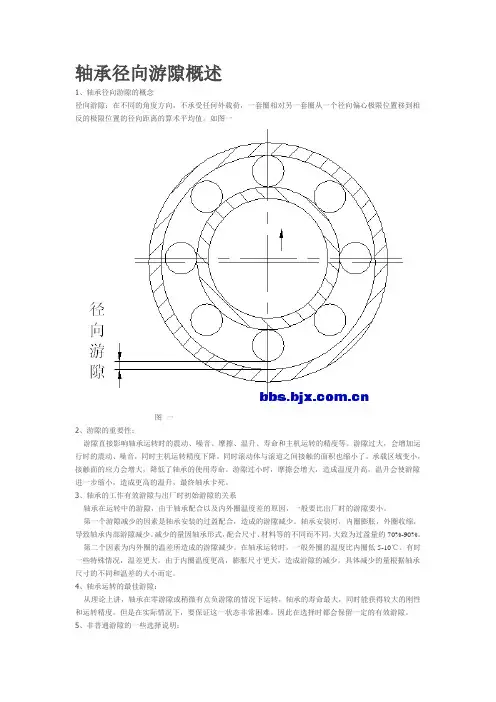

轴承径向游隙概述1、轴承径向游隙的概念径向游隙：在不同的角度方向，不承受任何外载荷，一套圈相对另一套圈从一个径向偏心极限位置移到相反的极限位置的径向距离的算术平均值。

如图一图一2、游隙的重要性：游隙直接影响轴承运转时的震动、噪音、摩擦、温升、寿命和主机运转的精度等。

游隙过大，会增加运行时的震动、噪音，同时主机运转精度下降。

同时滚动体与滚道之间接触的面积也缩小了，承载区域变小，接触面的应力会增大，降低了轴承的使用寿命。

游隙过小时，摩擦会增大，造成温度升高，温升会使游隙进一步缩小，造成更高的温升，最终轴承卡死。

3、轴承的工作有效游隙与出厂时初始游隙的关系轴承在运转中的游隙，由于轴承配合以及内外圈温度差的原因，一般要比出厂时的游隙要小。

第一个游隙减少的因素是轴承安装的过盈配合，造成的游隙减少。

轴承安装时，内圈膨胀，外圈收缩，导致轴承内部游隙减少。

减少的量因轴承形式，配合尺寸、材料等的不同而不同，大致为过盈量的70%-90%。

第二个因素为内外圈的温差所造成的游隙减少。

在轴承运转时，一般外圈的温度比内圈低5-10℃。

有时一些特殊情况，温差更大。

由于内圈温度更高，膨胀尺寸更大，造成游隙的减少。

具体减少的量根据轴承尺寸的不同和温差的大小而定。

4、轴承运转的最佳游隙：从理论上讲，轴承在零游隙或稍微有点负游隙的情况下运转，轴承的寿命最大，同时能获得较大的刚性和运转精度。

但是在实际情况下，要保证这一状态非常困难。

因此在选择时都会保留一定的有效游隙。

5、非普通游隙的一些选择说明：在下列情况下，应选择C3组或以上的大游隙A、有重载荷和冲击载荷时，安装配合为大过盈量。

如铁路车辆、振动筛等B、承受不定向负荷，内外圈都是过盈配合。

如牵引机、拖拉机等。

C、内圈承受高温，或外圈受到低温。

如造纸机、烘干机、轧钢机、野外温度很低的环境等。

在对震动噪音，运转精度要求较高的情况下，应选用C2组游隙。

如小型、微型电机等。

测量轴承径向游隙的方法轴承径向游隙是轴承在径向方向上的松弛程度，即轴承内圈和外圈之间的空隙大小。

测量轴承径向游隙的准确性对于确定轴承的使用寿命和运行性能至关重要。

以下是常用的几种测量轴承径向游隙的方法：1.直接观察法：这是最简单和直接的方法之一，只需用肉眼观察轴承内圈和外圈之间的空隙。

这种方法适用于小型轴承，但对于较大的轴承来说，人眼难以准确测量游隙大小。

2.压入法：将轴承内圈和外圈装配到轴上，然后通过施加压力或力矩，使轴承内圈和外圈相对运动，测量其之间的位移。

这种方法适用于较大的轴承，可以通过测量位移来计算游隙大小。

3.机械测量法：利用测微计、千分尺等精密仪器来直接测量轴承内圈和外圈之间的距离。

这种方法准确度较高，适用于小型轴承和需要高精度的测量。

4.光栅法：将光栅或编码器安装在轴承上，测量轴承内圈和外圈之间的相对位移。

通过计算测得的位移数据，可以得出游隙大小。

这种方法适用于需要实时监测和记录游隙变化的情况。

5.振动测量法：利用加速度计或振动传感器等仪器测量轴承在振动时的相对位移。

通过分析振动数据，可以得出轴承的径向游隙大小。

这种方法适用于无法接触轴承进行测量的情况。

无论采用哪种方法测量轴承径向游隙，都需要注意以下几个因素：-在测量之前，确保轴承和轴的表面光滑、平整，并清除任何杂质和污垢。

-测量时要尽量减小外界干扰，例如避免手部震动或其他振动。

-使用合适的测量仪器，并校准仪器确保准确测量。

-测量数据的处理和分析要仔细，避免误差和不确定性。

-在测量过程中要小心操作，防止损坏轴承和受伤。

总之，测量轴承径向游隙的方法多种多样，选择合适的方法需要考虑具体情况和要求。

无论采用何种方法，都需要保证测量结果的准确性和重复性，从而确保轴承的性能和寿命。

轴承的轴向游隙和径向游隙
【实用版】
目录
1.轴承的轴向游隙和径向游隙的定义
2.轴向游隙和径向游隙的影响因素
3.轴承游隙的测量和选择
4.轴承游隙在实际应用中的重要性
5.结论
正文
一、轴承的轴向游隙和径向游隙的定义
轴承的轴向游隙是指在轴承轴向上，滚动体与套圈之间的间隙量。

而径向游隙是指在轴承径向方向上，滚动体与套圈之间的间隙量。

这两种游隙是轴承在安装和使用过程中，关键的参数之一，对于轴承的性能和寿命有着重要的影响。

二、轴向游隙和径向游隙的影响因素
轴向游隙和径向游隙的大小取决于以下几个因素：首先，轴承的制造精度和安装精度是影响游隙大小的重要因素；其次，轴承的材料和热处理工艺也会影响游隙的大小；最后，轴承的使用环境和负荷也会对游隙产生影响。

三、轴承游隙的测量和选择
轴承游隙的测量通常采用专用的游隙测量仪器进行。

在选择轴承游隙时，需要根据轴承的使用条件和性能要求，选择合适的游隙等级。

一般来说，轴承的游隙等级越高，其精度越低，但是其承载能力和耐久性也会相应提高。

四、轴承游隙在实际应用中的重要性
轴承游隙对于轴承的性能和寿命有着重要的影响。

合适的游隙可以提高轴承的旋转精度和承载能力，同时也可以延长轴承的使用寿命。

而过大或过小的游隙，都可能导致轴承的性能下降，甚至损坏轴承。

五、结论
轴承的轴向游隙和径向游隙是轴承关键的参数之一，其大小对于轴承的性能和寿命有着重要的影响。

电机用圆柱滚子轴承的径向游隙
电机使用圆柱滚子轴承的径向游隙是指轴承内削除所有外部载荷（如预紧力、热膨胀等）后，内圈与外圈之间的径向间隙。

它通常是由于制造精度和装配过程的影响而产生的。

径向游隙对轴承的运行性能有重要影响。

适当的径向游隙可以确保轴承在工作时的正常运转，并允许轴承在温度变化、负载变化等条件下有一定的膨胀和收缩。

电机使用圆柱滚子轴承的径向游隙需要根据具体的工作条件和要求来确定。

一般来说，径向游隙可以根据轴承的类型、精度等因素进行选择。

在选择径向游隙时，需要考虑轴承的额定负载、转速、振动、噪音等因素。

需要注意的是，过大或过小的径向游隙都会对轴承的运行性能产生负面影响。

过大的径向游隙会造成轴承的松动和不稳定，增加振动和噪音；过小的径向游隙则会导致轴承过度负荷，影响轴承的寿命和可靠性。

因此，在设计和选择电机使用圆柱滚子轴承的径向游隙时，需要综合考虑各种因素，确保轴承能够正常运行并具有良好的性能。

径向游隙与轴向游隙换算径向游隙与轴向游隙是机械工程中重要的概念，需要对其进行详细的了解和换算。

本文将介绍径向游隙和轴向游隙的定义、产生原因、计算方法以及如何进行换算。

一、径向游隙的定义及产生原因径向游隙是指在机械零件的径向方向上的间隙或间隔。

在机械装配过程中，由于加工、安装和磨削等原因，机械零件之间会留下一定的间隙，这就是径向游隙。

径向游隙的存在可以保证机械零件之间的相对运动以及传递力和运动的顺利进行。

产生径向游隙的原因有以下几点：1. 加工误差：由于加工设备和工艺等原因，机械零件加工时难免会出现一定的误差。

这些误差导致了机械零件之间的间隙。

2. 热膨胀：在机械运动中，由于热能的存在，机械零件会因为温度的变化产生膨胀和收缩。

这种热膨胀也会引起机械零件之间的径向游隙。

3. 磨损与疲劳：在机械长时间运行的过程中，机械零件会经受到摩擦和疲劳的作用，导致零件表面的磨损和变形，进而造成径向游隙的产生。

二、计算径向游隙的方法计算径向游隙的方法主要有两种，即直接测量法和计算法。

1. 直接测量法：直接测量法是通过实际测量机械零件之间的间隙来计算径向游隙。

它需要使用专门的测量工具，如游标卡尺、外径卡尺或螺旋测微仪等来进行测量。

直接测量法适用于零件尺寸比较大、形状比较复杂或间隙较大的情况。

2. 计算法：计算法是通过计算零件尺寸、公差和间隙等参数来求解径向游隙。

计算法一般会使用公式或图表来进行计算。

计算法适用于零件尺寸较小、形状简单或间隙较小的情况。

三、轴向游隙的定义及产生原因轴向游隙是指在机械零件的轴向方向上的间隙或间隔。

轴向游隙与径向游隙类似，都是由于加工、安装和磨削等原因导致的。

不同的是，轴向游隙是在机械零件的轴向方向上产生的，主要影响机械零件在轴向方向上的相对运动和传递力。

产生轴向游隙的原因也与径向游隙相似，主要包括加工误差、热膨胀和磨损与疲劳等。

不过需要注意的是，轴向游隙的产生还与轴向力的作用有关。

在机械运动过程中，轴向力会使机械零件在轴向方向上产生弹性变形，从而导致轴向游隙的产生。

径向游隙与轴向游隙换算径向游隙与轴向游隙换算是机械设计中非常重要的一个概念，它涉及到机械装配的精度和准确性。

在设计和制造机械零件时，了解并掌握径向游隙和轴向游隙之间的换算关系对于确保机械装配的质量至关重要。

本文将就径向游隙与轴向游隙换算这一主题进行详细的探讨和分析。

我们需要明确什么是径向游隙和轴向游隙。

径向游隙是装配在轴线上两个零件之间的横向间隙，即两个零件在径向方向上的相对位移；而轴向游隙是装配在轴线上两个零件之间的纵向间隙，即两个零件在轴向方向上的相对位移。

在机械设计中，径向游隙与轴向游隙之间存在着一定的换算关系。

这是因为在机械装配过程中，往往需要同时考虑到径向和轴向的装配精度。

换算关系的具体计算公式如下：径向游隙 = 轴向游隙 * 弧度换算系数其中，弧度换算系数是一个常数，用于将轴向游隙换算成等效的径向游隙。

它可以根据具体的设计要求和装配精度来确定。

弧度换算系数通常在0.1至0.4之间，具体数值需要根据零件的形状、材料和加工工艺等因素进行选择。

值得注意的是，在进行径向游隙与轴向游隙的换算时，需要考虑到零件的公差和装配方法对换算结果的影响。

对于公差较大的零件，通常需要采用较大的弧度换算系数，以确保装配的成功和质量的稳定；而对于公差较小的零件，则可以采用较小的弧度换算系数，以提高装配的精度和准确性。

在实际的机械设计和装配过程中，径向游隙与轴向游隙换算是一项需要谨慎操作和精确计算的工作。

合理选择弧度换算系数，灵活应用换算公式，可以有效地提高机械装配的质量和可靠性。

合理设置和控制径向和轴向游隙，可以确保零件的灵活度和相对运动的正常进行。

这对于实现机械系统的顺利运行和长期稳定性至关重要。

对于机械设计师来说，了解和掌握径向游隙与轴向游隙的换算关系非常重要。

通过合理地应用换算公式和选择适当的弧度换算系数，可以确保机械装配的准确性和可靠性。

还需要根据具体的设计要求和装配需求，灵活地调整和控制径向和轴向游隙，以满足实际应用的需求和要求。

径向游隙与寿命曲线径向游隙是指轴承内外圈之间的间隙，即内圈和外圈的径向距离差。

它是轴承装配时为了确保轴承能够正常运转而设置的。

径向游隙的大小直接影响着轴承的寿命和性能。

首先，让我们来讨论径向游隙对轴承寿命的影响。

适当的径向游隙可以提供轴承的正常运转，减小由于热胀冷缩引起的应力集中，降低轴承的摩擦和磨损。

过小的径向游隙会导致轴承在运转时过度受力，容易产生过热和损坏。

过大的径向游隙则会导致轴承在运转时产生过大的摆动和震动，影响轴承的稳定性和寿命。

因此，合适的径向游隙对轴承的寿命非常重要。

其次，我们来了解一下寿命曲线。

寿命曲线是描述轴承寿命与负载、转速、润滑等因素之间关系的曲线。

通常使用L10寿命来表示轴承的寿命，即在一定条件下，有10%的轴承在运行一定寿命后会出现故障。

寿命曲线的形状和斜率取决于轴承的类型、负载、转速、润滑方式等因素。

寿命曲线显示了轴承负载和转速对寿命的影响。

一般来说，轴承的寿命随着负载的增加而减小，因为较大的负载会增加轴承的磨损和疲劳。

同样，较高的转速也会缩短轴承的寿命，因为高速旋转会产生更大的摩擦和热量，加剧轴承的磨损。

此外，润滑也是影响轴承寿命的重要因素。

良好的润滑可以减少轴承的摩擦和磨损，延长轴承的寿命。

不同的润滑方式（如油润滑和脂润滑）对轴承的寿命有不同的影响，选择合适的润滑方式对轴承的寿命至关重要。

总结起来，径向游隙和寿命曲线是轴承寿命的两个重要方面。

合适的径向游隙可以确保轴承的正常运转和寿命，而寿命曲线则显示了轴承寿命与负载、转速、润滑等因素之间的关系。

了解和掌握这些因素对于正确选择和使用轴承，延长轴承的寿命至关重要。

向心轴承径向游隙的标准代号向心轴承是一种常见的机械组件，用于支撑旋转轴的负载并减少摩擦。

在使用过程中，轴承的径向游隙对于轴承的运行性能和寿命非常重要。

径向游隙指的是轴承内部的径向间隙，它可以影响轴承的旋转精度、刚度和振动特性等方面。

为了能够准确描述轴承的径向游隙，采用一套统一的标准代号是非常必要的。

关于向心轴承径向游隙的标准代号，可以参考国际标准组织（ISO）的相关标准。

ISO 5753-1《轴承－第一部分：标准计量和限值》是一项关于轴承的基本标准，其中包括了轴承的径向游隙的标准代号的描述。

在ISO 5753-1中，径向游隙的标准代号由字母C、CN、C3、C4、C5和P组成。

这些标准代号用来表示轴承的径向内圈游隙。

具体描述如下：1. 标准代号C：表示轴承具有一定的标准径向内圈游隙。

这意味着，在没有负载作用时，轴承内圈与外圈之间存在一个适当的间隙。

2. 标准代号CN：表示轴承具有一定的极小的径向内圈游隙。

这意味着，在没有负载作用时，轴承内圈与外圈之间的间隙非常小。

3. 标准代号C3：表示轴承具有大于标准游隙的径向内圈游隙。

这意味着，在没有负载作用时，轴承内圈与外圈之间的间隙相对较大。

4. 标准代号C4：表示轴承具有大于C3游隙的径向内圈游隙。

这意味着，在没有负载作用时，轴承内圈与外圈之间的间隙更大。

5. 标准代号C5：表示轴承具有非常大的径向内圈游隙。

这意味着，在没有负载作用时，轴承内圈与外圈之间的间隙非常大。

6. 标准代号P：表示轴承具有特殊的径向游隙。

这意味着轴承的径向内圈游隙与其他标准代号有所不同。

以上这些标准代号覆盖了广泛应用于不同领域的轴承的径向游隙范围，可以根据具体的应用要求选择合适的游隙标准代号。

需要注意的是，根据不同的轴承类型和尺寸，径向游隙的要求可能会有所不同。

制定一份关于向心轴承径向游隙的标准代号，可以参考ISO 5753-1标准中的相关描述，提供一套统一的标准代号，从而准确描述轴承的径向游隙。

径向游隙是指机械装置或设备中旋转部件与固定部件之间的径向间隙或间距。

它通常是指旋转轴与轴承之间的间隙，或者是旋转零件与其所在的外壳或结构之间的间隙。

径向游隙在机械系统中具有重要的作用，它可以影响设备的精度、性能和寿命。

以下是一些关键点来解释径向游隙的特性和影响：
安装和装配：径向游隙考虑了设备的装配和安装过程中的松紧程度。

适当的径向游隙可确保旋转部件可以自由旋转，同时也需要保证足够的接触和支撑以提供所需的稳定性。

热膨胀：机械设备在工作过程中可能会受到温度变化的影响，这会导致材料的热膨胀或收缩。

适当的径向游隙可以容纳热膨胀引起的尺寸变化，避免因热膨胀而导致的不良效应，如卡住、磨损或损坏。

润滑和摩擦：适当的径向游隙可以提供润滑剂的容纳空间，确保润滑剂能够有效润滑旋转部件，减少摩擦和磨损。

过小或过大的径向游隙都可能影响润滑效果和摩擦特性。

噪音和振动：不适当的径向游隙可能导致旋转部件在运行时产生异常噪音和振动。

合适的径向游隙可以减少噪音和振动，提高设备的运行平稳性和稳定性。

不同的机械装置和设备在设计和制造中可能会有不同的径向游隙要求，取决于其特定的工作要求和运行条件。

因此，在设计和使用机械装置时，需要考虑和控制好径向游隙，以确保设备的正常运行和预期的性能。
