滚动轴承游隙检测方法

如何测量滚动轴承的游隙所谓滚动轴承的游隙，是将一个套圈固定，另一套圈沿径向或轴向的最大活动量。

沿径向的最大活动量叫径向游隙，沿轴向的最大活动量叫轴向游隙。

一般来说，径向游隙越大，轴向游隙也越大，反之亦然。

按照轴承所处的状态，游隙可分为下列三种：一、原始游隙轴承安装前自由状态时的游隙。

原始游隙是由制造厂加工、装配所确定的。

二、安装游隙也叫配合游隙，是轴承与轴及轴承座安装完毕而尚未工作时的游隙。

由于过盈安装，或使内圈增大，或使外圈缩小，或二者兼而有之，均使安装游隙比原始游隙小。

三、工作游隙轴承在工作状态时的游隙，工作时内圈温升最大，热膨胀最大，使轴承游隙减小；同时，由于负荷的作用，滚动体与滚道接触处产生弹性变形，使轴承游隙增大。

轴承工作游隙比安装游隙大还是小，取决于这两种因素的综合作用。

有些滚动轴承不能调整游隙，更不能拆卸，这些轴承有六种型号，即0000型至5000型；有些滚动轴承可以调整游隙，但不能拆卸，有6000型（角接触轴承）及内圈锥孔的1000型、2000型和3000型滚动轴承，这些类型滚动轴承的安装游隙，经调整后将比原始游隙更小；另外，有些轴承可以拆卸，更可以调整游隙，有7000型（圆锥滚子轴承）、8000型（推力球轴承）和9000型（推力滚子轴承）三种，这三种轴承不存在原始游隙；6000型和7000型滚动轴承，径向游隙被调小，轴向游隙也随之变小，反之亦然，而8000型和9000型滚动轴承，只有轴向游隙有实际意义。

合适的安装游隙有助于滚动轴承的正常工作。

游隙过小，滚动轴承温度升高，无法正常工作，以至滚动体卡死；游隙过大，设备振动大，滚动轴承噪声大。

泵阀技术论坛%r)E1G+f.T j'].o'\径向游隙的检查方法如下：1、有手转动轴承，轴承应平稳灵活无卡涩现象。

2、用手晃动轴承外圈，即使径向游隙只有0.01mm，轴承最上面一点的轴向移动量，也有0.10~0.15 mm。

这种方法专用于单列向心球轴承。

减速机轴承游隙调整技巧及测量的方法一、减速机轴承游隙滚动轴承的内、外圈和滚动体之间存在一定的间隙，因此内、外圈之间可以有相对位移。

在无负荷作用时，一个套圈固定不动，另一个套圈沿轴承的径向和轴向从一个极限位置到另一个极限位置的移动量，分别称为径向游隙和轴向游隙，如图所示。

按照轴承所处的状态，游隙分为三种。

(1)原始游隙。

指滚动轴承安装前自由状态时的游隙，它是由制造厂加工、装配所确定的。

(2)安装游隙，也叫配合游隙。

是轴承与轴及轴承座安装完毕而尚未工作时的游隙。

由于过盈安装，或是内圈增大，或是外圈缩小，或二者兼有之，均使安装游隙比原始游隙小。

(3)工作游隙。

滚动轴承在工作状态时的游隙，工作时内圈温升最大，热膨胀最大，使轴承游隙减小；同时由于负荷的作用，滚动体与滚道接触处产生弹性变形，使轴承游隙增大，轴承的工作游隙比安装游隙大还是小，取决于这两种因素的综合作用。

二、轴承工作游隙不合适的危害工作游隙是滚动轴承的重要质量指标，也是轴承应用中的重要参数。

在实际使用中，轴承的工作游隙将影响到轴承中的负荷分布、振动、噪声、摩擦力矩和寿命。

轴承的工作游隙不合适会对减速器造成危害。

(1)轴承的工作游隙过小轴承的工作游隙过小，将增大轴承的摩擦力矩，从而产生大量的热，容易导致轴承发热损坏。

这是因为，当轴承的工作游隙过小时，将导致轴承的滚动体与轴承内外圈的润滑不良，因干摩擦产生大量的热，产生磨损、胶结、轴承内外圈胀裂等现象，会造成轴承损坏。

(2)轴承的工作游隙过大轴承的工作游隙过大，主要由轴承的自然游隙选用过大、轴承的压紧力不够引起。

在高速运转的减速机中，当轴承的自然游隙较大时，导致工作游隙也相对较大，这将造成减速机在运行过程中振动较大，降低轴承的使用寿命。

通过对生产中减速机故障分析，认为该减速机轴承损坏是由于轴承的工作游隙过小造成的。

三、轴承游隙的测量轴承游隙测量的方法主要有专用仪器测量法、简单测量法及塞尺测量法。

塞尺测量法在现场使用最广泛，适用于大型和特大型圆柱滚子轴承径向游隙的测量，将轴承立起或平放测量，若有争议时以轴承平放时的测值为准。

滚动轴承游隙检测方法1.外径游隙检测法：这是一种常用的检测方法，它通过测量轴承外圈的内直径和检测器中心轴的直径，利用两者之间的差值计算出外径游隙。

具体步骤如下：-使用外径游隙检测仪或千分尺测量轴承外环的内径。

-将轴承放置在外径游隙检测装置上，使其固定并能够自由旋转。

-使用游隙测量装置的游标或传感器测量轴承外圈的滚动元件的直径。

-用轴承外径的内径减去测得的滚动元件的直径，用于计算外径游隙。

2.内径游隙检测法：内径游隙检测法与外径游隙检测法类似，只是测量的焦点由外径转向轴承的内径。

具体步骤如下：-使用内径游隙测量仪或千分尺测量轴承内环的外径。

-将轴承放置在内径游隙检测装置上，使其固定并能够自由旋转。

-使用游隙测量装置的游标或传感器测量轴承内圈的滚动元件的直径。

-用测得的滚动元件直径减去轴承内径的外径，用于计算内径游隙。

3.游隙感应器测量法：游隙感应器测量法是一种非接触式的游隙检测方法，使用电磁感应原理来测量游隙大小。

具体步骤如下：-将轴承放置在游隙感应器设备上，使其能够自由旋转。

-游隙感应器会通过感应电磁信号来测量轴承内外圈之间的游隙。

-游隙感应器将测量到的信号转化为数字信号，并通过计算机分析和处理。

-根据测量结果计算轴承的游隙大小。

4.振动法：振动法是一种间接测量轴承游隙的方法。

通过测量轴承在特定条件下的振动信号，可以推断出轴承的游隙大小。

具体步骤如下：-将轴承固定在支架上，并使用加速度计等设备来测量轴承的振动信号。

-在运行轴承时，通过改变频率、幅度等条件，测量不同条件下的振动信号。

-分析测量结果，根据振动信号的特征参数，推断轴承的游隙大小。

通过以上几种方法的比对和验证，可以得到较准确的滚动轴承游隙大小。

从而保证轴承的正常运转和寿命。

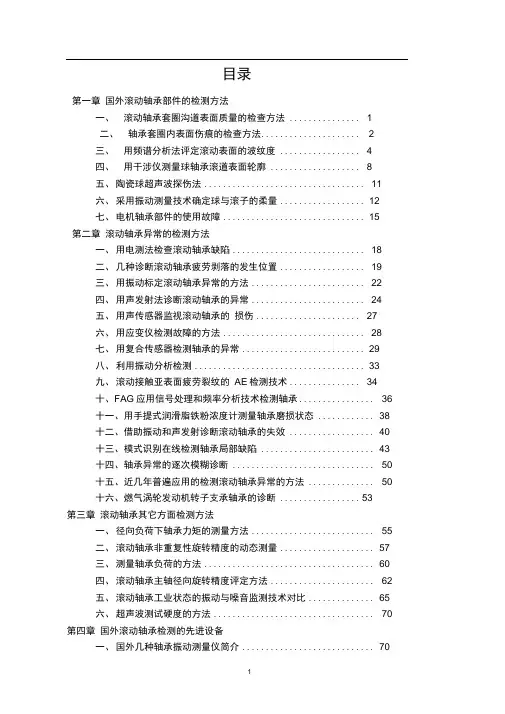

目录第一章国外滚动轴承部件的检测方法一、滚动轴承套圈沟道表面质量的检查方法 (1)二、轴承套圈内表面伤痕的检查方法 (2)三、用频谱分析法评定滚动表面的波纹度 (4)四、用干涉仪测量球轴承滚道表面轮廓 (8)五、陶瓷球超声波探伤法 (11)六、采用振动测量技术确定球与滚子的柔量 (12)七、电机轴承部件的使用故障 (15)第二章滚动轴承异常的检测方法一、用电测法检查滚动轴承缺陷 (18)二、几种诊断滚动轴承疲劳剥落的发生位置 (19)三、用振动标定滚动轴承异常的方法 (22)四、用声发射法诊断滚动轴承的异常 (24)五、用声传感器监视滚动轴承的损伤 (27)六、用应变仪检测故障的方法 (28)七、用复合传感器检测轴承的异常 (29)八、利用振动分析检测 (33)九、滚动接触亚表面疲劳裂纹的AE检测技术 (34)十、FAG应用信号处理和频率分析技术检测轴承 (36)十一、用手提式润滑脂铁粉浓度计测量轴承磨损状态 (38)十二、借助振动和声发射诊断滚动轴承的失效 (40)十三、模式识别在线检测轴承局部缺陷 (43)十四、轴承异常的逐次模糊诊断 (50)十五、近几年普遍应用的检测滚动轴承异常的方法 (50)十六、燃气涡轮发动机转子支承轴承的诊断 (53)第三章滚动轴承其它方面检测方法一、径向负荷下轴承力矩的测量方法 (55)二、滚动轴承非重复性旋转精度的动态测量 (57)三、测量轴承负荷的方法 (60)四、滚动轴承主轴径向旋转精度评定方法 (62)五、滚动轴承工业状态的振动与噪音监测技术对比 (65)六、超声波测试硬度的方法 (70)第四章国外滚动轴承检测的先进设备一、国外几种轴承振动测量仪简介 (70)二、前苏联研制的几种测量装置 (73)三、球轴承用径向游隙测量机 (76)四、瑞典SKF公司研制的检测设备 (77)五、飞机发动机轴承钢球的检测设备 (78)六、表面粗糙度测量仪 (78)七、大型轴承测量装置 (78)八、其它几种轴承检测仪器及装置 (79)、八、-前言近年来，人们对各种零件性能的要求，尤其是对滚动轴承性能的要求有了很大的提高。
