边界元法与无网格法-无网格法概论

地震波模拟中的边界元法应用研究地震波模拟是地震工程领域研究的重要内容之一，它可以用于预测地震波在地下传播的路径、振幅和速度等参数，对于地震灾害的预测和防控具有重要意义。

边界元法是一种常用的地震波模拟方法，本文将从其原理、应用和研究进展三个方面进行探讨。

边界元法，又称边界积分方程法，是一种基于边界条件的动态数值计算方法。

它的原理是将问题的边界分割成若干小面元，通过面元上的边界条件推导波动方程的边界积分方程，然后利用边界积分方程求解问题的边界上的波动场。

与有限差分法等传统数值计算方法相比，边界元法更适用于复杂边界形状和大规模问题。

在地震波模拟中，边界元法的应用主要包括三个方面。

首先，边界元法可以用于计算地面运动的传播特性。

通过在地面边界上设置小面元，可以计算出地震波在地下的传播路径和振幅分布，进而预测地震波对建筑物和结构物的影响。

其次，边界元法可以用于评估地震波对地下水的影响。

地震波传播会引起地下水位的变化，导致地下水的流动和压力变化，边界元法可以用于计算地震波对地下水位和水流速度的影响。

最后，边界元法还可以用于地震波的反演和早期预警。

通过将实测地震波记录与边界元法模拟的地震波进行对比，可以对地震源参数和地下介质进行反演，从而实现地震预警和灾害评估。

目前，边界元法在地震波模拟中的应用研究已取得一些进展。

一方面，研究人员通过改进边界元法的数值算法，提高了计算效率和精度。

例如，引入高效的积分方法和优化的网格划分算法，可以减少计算量和提高计算精度。

另一方面，研究人员还开展了与其他方法的比较研究。

与有限差分法、有限元法等传统方法相比，边界元法在计算非均匀介质和复杂边界条件时更具优势。

此外，研究人员还将边界元法与其他地震波模拟方法进行耦合，形成多尺度、多物理场耦合的综合模拟方法，提高了地震波模拟的全面性和准确性。

然而，边界元法在地震波模拟中仍面临一些挑战和问题。

首先，边界元法需要对地震源和地下介质进行较为准确地描述，但地震源和地下介质的复杂性导致模型参数估计的难度增加。

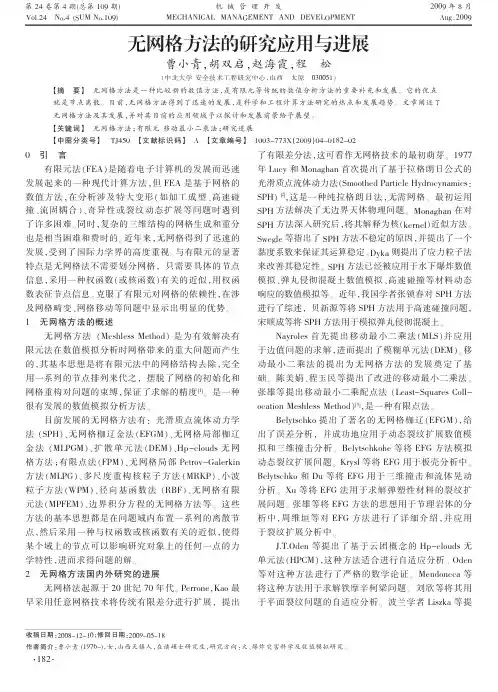

第24卷第4期(总第109期)机械管理开发2009年8月Vol.24No．4(SUM No．109)MECHANICAL MANAGEMENT AND DEVELOPMENT Aug．20090引言有限元法（FEA）是随着电子计算机的发展而迅速发展起来的一种现代计算方法，但FEA是基于网格的数值方法，在分析涉及特大变形（如加工成型、高速碰撞、流固耦合）、奇异性或裂纹动态扩展等问题时遇到了许多困难。

同时，复杂的三维结构的网格生成和重分也是相当困难和费时的。

近年来，无网格得到了迅速的发展，受到了国际力学界的高度重视。

与有限元的显著特点是无网格法不需要划分网格，只需要具体的节点信息，采用一种权函数（或核函数）有关的近似，用权函数表征节点信息。

克服了有限元对网格的依赖性，在涉及网格畸变、网格移动等问题中显示出明显的优势。

1无网格方法的概述无网格方法（Meshless Method）是为有效解决有限元法在数值模拟分析时网格带来的重大问题而产生的，其基本思想是将有限元法中的网格结构去除，完全用一系列的节点排列来代之，摆脱了网格的初始化和网格重构对问题的束缚，保证了求解的精度[1]。

是一种很有发展的数值模拟分析方法。

目前发展的无网格方法有：光滑质点流体动力学法（SPH）、无网格枷辽金法（EFGM）、无网格局部枷辽金法（MLPGM）、扩散单元法（DEM）、Hp－clouds无网格方法；有限点法（FPM）、无网格局部Petrov－Galerkin 方法（MLPG）、多尺度重构核粒子方法（MRKP）、小波粒子方法（WPM）、径向基函数法（RBF）、无网格有限元法（MPFEM）、边界积分方程的无网格方法等。

这些方法的基本思想都是在问题域内布置一系列的离散节点，然后采用一种与权函数或核函数有关的近似，使得某个域上的节点可以影响研究对象上的任何一点的力学特性，进而求得问题的解。

2无网格方法国内外研究的进展无网格法起源于20世纪70年代。

流体仿真知识点总结流体仿真是指利用计算机模拟流体力学问题，通过数值方法研究流体的运动规律和流场性质。

它是一种重要的科学计算手段，广泛应用于航空航天、水利工程、环境工程、汽车工程、海洋工程等领域。

本文将对流体仿真的基本概念、数值方法、常见模型以及实际应用进行总结，以帮助读者全面了解流体仿真的知识体系。

一、基本概念1. 流体的基本性质流体是一种特殊的物质状态，具有不固定的形状和容易流动的特性。

其主要物理性质包括密度、压力、温度、速度、粘度等。

在流体力学中，通常将流体分为不可压缩流体和可压缩流体两种类型，分别对应于马赫数小于0.3和大于0.3的情况。

2. 流体力学基本方程流体力学基本方程包括连续方程、动量方程和能量方程。

其中连续方程描述了流体的质量守恒，动量方程描述了流体的动量守恒，能量方程描述了流体的能量守恒。

这些方程是描述流体运动规律的基础，也是流体仿真的数学模型基础。

3. 边界条件和初值条件流体力学问题的边界条件和初值条件对解的精度和稳定性有着重要影响。

边界条件指流场与固体边界的交界处的物理条件，通常包括速度、压力、温度等。

初值条件指初始时刻各物理量的数值分布。

确定合适的边界条件和初值条件是流体仿真的关键步骤之一。

二、数值方法1. 有限差分法有限差分法是一种基本的离散数值方法，它将求解区域分割成有限个离散点，通过差分逼近连续微分方程，将微分方程转化为代数方程组进而进行数值求解。

有限差分法在流体力学中得到了广泛应用，如Navier-Stokes方程、能量方程和扩散方程等都可以通过有限差分法进行离散求解。

2. 有限体积法有限体积法是将求解区域分割成有限个控制体，通过对控制体内部进行积分得到平均值，进而将微分方程转化为代数方程组。

有限体积法在流体力学中得到了广泛应用，特别适用于非结构网格和复杂流场的数值模拟。

3. 有限元法有限元法是一种通过拟合局部基函数的方法，将微分方程转化为代数方程组进而进行数值求解。

首先，从五个方面进行有限元和无网格方法比较，分别是网格划分、形函数的产生、边界条件、系统离散方案、系统方程的求解：1、网格划分有限元方法：连续体被划分成由有限个称作单元的小网格组合而成的离散结构。

单元划分是前处理过程中非常重要的部分, 通常占整个分析过程中大部分时间。

由于单元能按不同的联结方式进行组合，且单元本身又可以有不同的形状，因此可以模拟几何形状复杂的求解域。

无网格方法：问题域由一系列任意分布的节点来代替, 不需要用单元或网格来进行场变量插值, 也无须描述节点之间的关系。

节点的生成可完全由计算机自动完成, 这大大节省了分析人员的时间, 也相对较容易在分析过程中对节点进行重新划分。

几何体边界是由节点替代(而非离散) , 如图1所示，两个节点之间的任意一点可由近似函数插值。

(a)有限元法中光滑曲线边界由三角形直线边代替(b)无网格法中光滑边界由节点替代图1 网格-节点示意图2、形函数的产生：有限元法和无网格法都可从哈密尔顿原理推出, 它们之间最关键的区别是形函数的构造。

有限元法：形函数是定义于单元的局部近似函数，因此函数的连续性、光滑性在网格的分界处必然受到限制，计算后还需要进一步的后处理。

形函数可以直接插值得到，故相对较容易构造且相同类型的单元具有相同的形函数。

无网格方法：形函数是围绕每一个节点建立插值函数构成的，不同的点具有不同的形函数，形函数定义于全域，具有较好的连续性和光滑性，不需要后处理过程。

3、边界条件有限元法：施加边界条件并不很困难, 通常在网格划分时使网格形式满足边界条件特点, 本质边界条件可直接加在节点上。

无网格方法：本质边界条件不仅依赖边界点，而且也与内部点有关，无网格法不能直接施加本质边界条件都是用离散的点来代替连续的边界值，这样会给本质边界条件的精确实现造成困难。

，拉格朗日乘子法和罚函数法是两种基本的方法。

4、系统离散方案有限元法是建立在虚功原理上的。

若给出控制微分方程，对于固体结构或流体, 都可以从加权残值法推出更普遍意义上的有限元公式，其可以得到一个对称的刚度矩阵。

03_控制方程的离散化方法控制方程的离散化方法是将连续的控制方程转化为离散形式，以便进行数值求解。

离散化方法的选择对于求解的精度和计算成本都有重要影响。

下面将介绍几种常见的离散化方法。

1. 有限差分法（Finite Difference Method）：有限差分法是最为常用的一种离散化方法。

它将连续的导数转化为差分形式，使用有限差分逼近连续控制方程中的导数项。

有限差分法的核心思想是将求解区域划分为一系列离散的点，然后使用函数在这些点上的值来近似函数的导数。

通过将导数项从连续形式转化为离散形式，可以将控制方程转化为一个代数方程组，从而进行数值求解。

有限差分法简单易懂，计算效率高，但精度一般较低。

2. 有限体积法（Finite Volume Method）：有限体积法是一种广泛应用的离散化方法。

它将求解区域划分为一系列离散的控制体（control volume），然后通过对控制体应用质量守恒和动量守恒等原理，将控制方程表达为离散形式。

有限体积法以控制体为基本单元进行离散，因此它更适合处理复杂几何结构的问题，如不规则网格等。

3. 有限元法（Finite Element Method）：有限元法是一种基于变分原理的离散化方法。

它将求解区域划分为一系列离散的网格单元（element），然后在每个网格单元内使用试函数（trial function）来近似原方程。

通过将方程在整个求解区域内积分，然后使用试函数的线性组合来逼近积分方程，将控制方程转化为离散形式。

有限元法适用于求解具有复杂边界条件和几何结构的问题，如弹性力学、热传导等。

4. 边界元法（Boundary Element Method）：边界元法是一种将控制方程转化为边界上的积分方程进行求解的离散化方法。

它把求解区域划分为内域和边界两部分，控制方程在区域内域精确成立，但在边界上仅在积分形式成立。

边界元法通过将控制方程在边界上积分，然后使用试函数来逼近积分方程，将控制方程转化为离散形式。

简支梁缺口冲击强度的计算方法(一)简支梁缺口冲击强度的计算方法引言简支梁是工程中常见的结构形式之一，而缺口是指材料或结构中存在的任何断面形状突变。

缺口对结构的冲击强度产生明显影响，因此计算简支梁缺口冲击强度的方法成为重要的研究领域。

传统方法传统方法主要包括以下几种：•应力集中系数法：通过计算缺口区域应力集中系数，进而得出缺口处的强度公式。

这种方法简单易行，适用于简单结构。

但在复杂结构中存在不确定性，并且难以考虑动态效应。

•有限元法：利用有限元分析软件对简支梁进行模拟，计算出缺口处的应力和应变分布。

这种方法可以考虑结构的复杂性和动态效应，但计算量较大，在一些特殊情况下可能存在误差较大的问题。

•实验测试方法：通过对简支梁进行实验测试，测量缺口处的应力和变形，进而得出冲击强度。

这种方法直观可靠，但成本较高且操作复杂。

基于数值模拟的方法随着计算机技术的发展，基于数值模拟的方法逐渐兴起，并在简支梁缺口冲击强度计算中得到广泛应用。

主要包括以下几种方法：•离散元法：将结构离散为多个小颗粒，通过模拟颗粒之间的相互作用来计算结构的响应。

离散元法适用于考虑结构的复杂性和变形过程，但需要大量计算资源。

•网格法：将结构划分为网格，通过求解网格节点上的运动方程和力平衡方程来计算结构的响应。

网格法适用于各种结构类型，但由于网格划分的精细度影响计算结果，需要进行合适的网格优化。

•边界元法：将结构边界离散为多个有限元，通过求解边界上的应力和位移来计算结构的响应。

边界元法适用于边界条件复杂的结构，但对模型的边界要求较高。

•模型约简法：将结构的细节部分进行适当的约化，降低计算复杂度，同时保证计算结果的准确性。

模型约简法适用于大型结构，并能够有效地减少计算时间和资源开销。

结论在计算简支梁缺口冲击强度的方法中，传统方法和基于数值模拟的方法各具特点，可以根据具体需求选择合适的方法。

传统方法简单易行，而基于数值模拟的方法能够更好地考虑结构的复杂性和动态效应。

《等几何边界元法》阅读笔记1. 1 内容概览《等几何边界元法》一书由著名学者XXX撰写，深入探讨了等几何分析在边界元方法中的应用。

本书从理论基础到实际应用，全面阐述了等几何边界元法的原理、算法及其在各领域的应用。

书中首先介绍了等几何分析的基本概念，包括等几何域等几何元素等，并详细阐述了等几何边界元法的基本原理和求解过程。

通过对比传统有限元方法，本书展示了等几何边界元法在提高计算效率和精度方面的优势。

本书还结合作者的教学和实践经验，列举了大量典型的算例和评注，帮助读者更好地理解和掌握等几何边界元法的应用技巧。

书中也探讨了等几何边界元法在工程、物理、力学等领域中的广泛应用前景。

《等几何边界元法》是一本系统全面介绍等几何边界元法的学术著作，适合相关领域的研究人员和工程技术人员阅读参考。

通过阅读本书，读者可以深入了解等几何边界元法的理论精髓和应用价值，为未来的科学研究和工程实践奠定坚实的基础。

1.1 研究背景随着计算机技术的飞速发展，数值分析方法在处理各种工程问题中扮演着日益重要的角色。

等几何边界元法（Isogeometric Boundary Element Method，简称IGBEM）作为数值分析领域的一种新兴技术，得到了广泛关注与研究。

它的研究背景涉及以下几个方面：在工程领域，特别是在复杂结构设计、流体动力学分析、电磁场模拟等方面，对于精度和效率的需求日益增长。

传统的数值方法如有限元法（FEM）虽然广泛应用于各种工程问题的求解，但在处理某些问题时存在计算量大、精度不高、模型准备复杂等局限性。

寻求一种能够兼顾计算效率和精度的数值方法成为迫切需求。

等几何学的兴起。

它允许设计者直接在计算机图形界面上创建和分析复杂的几何形状，无需在几何造型和数值分析之间转换，从而大大提高了设计效率和精度。

边界元法（Boundary Element Method，简称BEM）是一种在边界上离散化求解偏微分方程的数值技术，与等几何学的结合为工程问题分析提供了新的思路和方法。
