桑塔纳3000发动机传感器结构

桑塔纳3000的发动机构造特点及保养方法摘要：现今，伴随着社会的进步与现代汽车工业日新月异的大发展，各种各样的小汽车早已进入到人们的日常生活之中，也渐渐成了我们日常出行不可或缺的代步工具。

可是，现在有很大一部分人对于小汽车的了解只是停留在外观、款式、颜色等直观感受的方面，而对于小汽车的核心部件——发动机的性能特征还不甚了解。

本文分别对各种发动机排列方式和结构形式以及进气方式等方面进行了介绍，同时对现今比较主流的车型桑塔纳3000的发动机构造做一些说明和保养方法的介绍。

关键词：发动机；汽缸；曲轴；保养小汽车的发动机，又叫做汽车引擎，它是一种可以把一种形式能量转化成另外一种更加有用能量的机器，常常我们会把化学能量转化为机械能量（将电能转化成机器能量的称为电动机）。

现在主流的小汽车发动机一般是使用汽油为燃料的，桑塔纳3000就是其中主要的代表车型。

首先先了解一下汽车发动机的分类，以便我们更加具体全面的了解桑塔纳3000的发动机构造。

1 桑塔纳3000发动机位置的特点依据发动机对于整个车身所处的位置与自己摆放的方向而言，可以把发动机的摆放按照下面两种形式来划分。

1.1 发动机放置用前后轴来划分发动机以整体的形式放置在前轮轴之前我们称为“前置发动机”，大多数轿车都是用的前置发动机，桑塔纳3000就是采用前置发动机的。

发动机整个都在前后轴之间的我们叫做“中置发动机”。

而发动机如果整体都在后轮轴的后面的，我们叫做“后置发动机”，这种车型相对来说比较少。

1.2 用曲轴位置来对发动机进行划分发动机的位置如果用曲轴的位置作为标准，则可以将所有发动机分成横向与纵向两种放置形态。

曲轴与整个车体的方向如果成直角的就叫做横置发动机，通常前驱车型都是用的横置发动机，简而言之，当一个人站在车头前，假如发动机横在你的面前就是横置式的发动机，纵向的放置在你的面前就被称为纵置式发动机。

2 桑塔纳3000发动机的结构特点我们所说的发动机的结构形式其实就是汽缸的排列方式，通常情况下有下面几种。

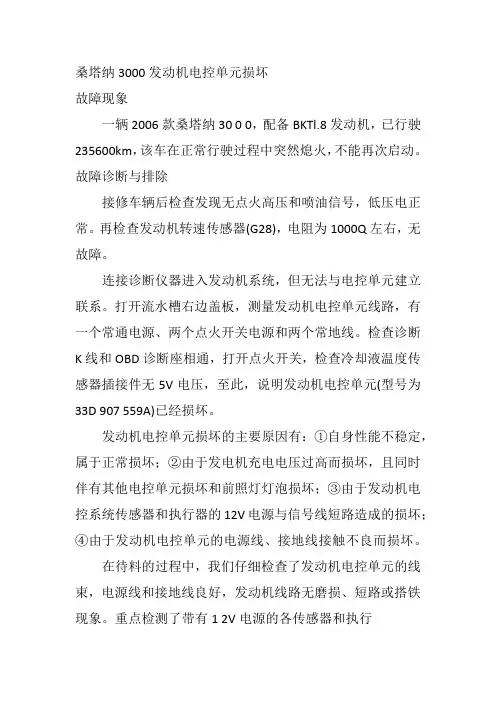

桑塔纳3000发动机电控单元损坏故障现象一辆2006款桑塔纳30 0 0，配备BKTl.8发动机，已行驶235600km，该车在正常行驶过程中突然熄火，不能再次启动。

故障诊断与排除接修车辆后检查发现无点火高压和喷油信号，低压电正常。

再检查发动机转速传感器(G28)，电阻为1000Q左右，无故障。

连接诊断仪器进入发动机系统，但无法与电控单元建立联系。

打开流水槽右边盖板，测量发动机电控单元线路，有一个常通电源、两个点火开关电源和两个常地线。

检查诊断K线和OBD诊断座相通，打开点火开关，检查冷却液温度传感器插接件无5V电压，至此，说明发动机电控单元(型号为33D 907 559A)已经损坏。

发动机电控单元损坏的主要原因有：①自身性能不稳定，属于正常损坏；②由于发电机充电电压过高而损坏，且同时伴有其他电控单元损坏和前照灯灯泡损坏；③由于发动机电控系统传感器和执行器的12V电源与信号线短路造成的损坏；④由于发动机电控单元的电源线、接地线接触不良而损坏。

在待料的过程中，我们仔细检查了发动机电控单元的线束，电源线和接地线良好，发动机线路无磨损、短路或搭铁现象。

重点检测了带有1 2V电源的各传感器和执行器均正章。

由于没有空余的举升机，所以没有举升车辆进行底盘线束检查。

更换发动机电控单元后，诊断仪器能正常进行通信，清除故障码，进行发动机电控单元和防盗单元的自适应学习，具体为25→10→00（这样不用匹配防盗钥匙），启动发动机，一切正常，路试无异常。

交车三日后，该车再次出现不能启动的故障，在我们抵达现场时又能正常启动，只是EPC（Electronic Power Control，发动机电子油门系统）灯常亮。

该灯点亮说明发动机有故障，提醒驾驶人应尽快维修车辆，同时发动机进入保护状态，不能达到最佳功率。

在这种状态下，有些车辆在发动机熄火后重新启动可恢复正常，这是在行驶途中的应急方法。

但该车熄火后再次启动，EPC灯仍旧点亮。

桑塔纳室外温度传感器更换教程引言：桑塔纳室外温度传感器是汽车上的一个重要部件，它能够实时感知并反馈车辆外部的温度信息。

但是随着时间的推移，室外温度传感器可能会出现故障，导致温度显示不准确或完全无法显示。

为了确保驾驶安全和舒适，我们需要及时更换室外温度传感器。

本文将为您详细介绍桑塔纳室外温度传感器的更换步骤。

步骤一：准备工作1. 确定故障：在更换室外温度传感器之前，首先要确认传感器是否真的出现故障。

可以通过对比室内温度显示和实际外部温度进行验证。

2. 购买新传感器：在确认故障后，前往汽车配件店购买与原传感器相匹配的新传感器。

确保选择正品，以免影响后续使用效果。

步骤二：定位传感器位置1. 查找位置：在开始更换之前，需要确认传感器的具体位置。

通常室外温度传感器位于汽车前部的进气格栅或后视镜附近。

2. 拆卸零件：根据实际情况，可能需要拆卸一些附近的零部件，以便更好地接触到传感器。

请谨慎操作，避免损坏其他部件。

步骤三：更换传感器1. 拆卸传感器：使用合适的工具，将原传感器从固定位置上拆卸下来。

注意避免过度用力，以免损坏传感器或其他零部件。

2. 断开连接：断开传感器与车辆电路的连接。

根据具体情况，可能需要使用螺丝刀或插拔工具进行操作。

务必小心谨慎，避免导线断裂或电路短路。

3. 安装新传感器：将新传感器连接到车辆电路，并将其固定在原位置上。

确保传感器牢固可靠，避免松动或摇晃。

4. 安装零件：根据需要，重新安装之前拆卸的零部件。

确保每个零件都安装到正确的位置，并紧固螺丝或卡扣。

步骤四：测试传感器1. 启动车辆：启动桑塔纳车辆，等待一段时间使传感器适应环境温度。

2. 检查显示：观察室外温度显示是否正常，与实际温度相符合。

3. 验证功能：可以通过变换环境温度，如使用冷热水对传感器进行测试，验证其功能是否正常。

注意事项：1. 在更换传感器时，务必确保车辆处于停车状态，并断开车辆电源，避免触电或引发其他危险。

2. 如果对汽车结构不熟悉或不具备相关技术知识，建议寻求专业技师的帮助，以免操作不当造成损坏或安全隐患。

桑塔纳时代超人发动机上有多少个传感器都装在什么部位？霍尔传感器，凸轮轴正时齿轮旁边，线束和喷油器线束在一起。

曲轴位置传感器，飞轮前端发动机缸体上。

机油压力传感器，机油滤底座上。

（两个，高、低压）爆震传感器，机油滤底座旁边。

水温传感器，出水室上。

氧传感器，排气歧管后面。

空气流量计，空气滤后面。

节气门电位计，集成在节气门体上。

进气温度传感器，进气歧管上。

别的好像就没了。

谁能告诉我桑塔纳时代超人发动机转速传感器的信号电压是多少啊?一般是5或者5.5v桑塔纳水温时超的工作水温是70－90度，超过90度电子扇启动，所以不管什么天气电子扇都会转的，这不是高温，是发动机的工作温度桑塔纳2000时代超人怠速在正常的时候发动机转数总是800-760车子发颤去修理部用电脑查查有没有故障码氧传感器是否损坏如果没有调下点火时间测下油压如果电路和油路都没有问题那就是缸盖不严或进气管漏气桑塔纳2000（时代超人）在行驶50公里左右后，把变速箱操纵杆置于空挡位置，车辆怠速不稳！桑塔纳2000（时代超人）在行驶50公里左右后，把变速箱操纵杆置于空挡位置，车辆怠速不稳，在900转至1500转之间来回震荡（像昨天就在900转至1800转之间来回震荡），过了1分钟左右怠速又恢复到900转，这是怎么回事？是发动机的毛病吗？该如何解决？去检查电路，火花塞高压线，空气流量器也看一下，不行在清洗下节气门和喷油嘴，基本就可以排除了。

桑塔纳2000时代超人防冻液、机油、齿轮油、刹车油、转向机油、传动油？防冻液-35 80元机油SL 10W/40 120元齿轮油GL-4 80W/90 85元刹车油DOT 3 35元传动油ATF220 75元桑塔纳2000（时代超人）做一次全车保养的内容？如果你在免保期，所谓全车保养就是：1、换机油。

2、换机滤。

3、清理一下气滤。

4、看一下车的易损部件有没有问题。

如果你自己去做。

通常2万公里以内，只做上述内容就可以，风沙大的地方可以早一点换空滤。

桑塔纳2000曲轴位置传感器是发动机管理系统中的重要部件，它通过检测曲轴的位置来帮助控制点火系统和喷油系统，从而保证发动机的正常运行。

本文将从几个方面来介绍桑塔纳2000曲轴位置传感器的工作原理。

一、传感器的位置和结构桑塔纳2000曲轴位置传感器一般安装在发动机的曲轴上方，它由一个铁芯和线圈组成。

当曲轴转动时，铁芯也会随之转动，从而改变线圈中的磁场，这种变化被传感器捕捉并传送给发动机控制单元(ECU)。

二、传感器的工作原理1. 磁阻效应桑塔纳2000曲轴位置传感器采用的是磁阻效应。

当曲轴转动时，铁芯会随之转动，改变线圈中的磁场，从而产生电磁感应。

传感器通过测量电磁感应信号的变化来确定曲轴的位置，然后传输给ECU。

2. 脉冲信号传感器产生的信号是以脉冲的形式传输的。

每个脉冲都代表着曲轴的一个特定位置，ECU通过接收这些脉冲信号来确定曲轴的转动速度和位置，从而控制点火系统和喷油系统的工作。

三、工作过程1. 曲轴位置检测当发动机启动时，曲轴开始转动，传感器会不断地检测曲轴的位置，并将其转换成脉冲信号传输给ECU。

2. 信号处理ECU接收到传感器发送的脉冲信号后，会对其进行处理和解码，确定曲轴的精确位置和转速，并根据这些信息来控制点火系统和喷油系统的工作。

3. 系统优化传感器工作原理的稳定性和准确性对发动机的工作效率和性能有着重要影响。

传感器的工作原理需要具有一定的稳定性和准确性，以确保发动机的正常运行。

四、应用场景桑塔纳2000曲轴位置传感器广泛应用于汽车发动机管理系统中，它能准确地检测曲轴的位置和转速，并将这些信息传递给ECU，从而帮助控制发动机的工作状态。

通过本文的介绍，相信读者对桑塔纳2000曲轴位置传感器的工作原理有了更深入的理解。

这款传感器的稳定性和准确性对发动机的工作效率和性能有着重要的影响，因此在使用过程中需要保持良好的维护和保养。

希望本文能够对读者有所帮助。

桑塔纳2000曲轴位置传感器在汽车发动机管理系统中扮演着至关重要的角色。

桑塔纳AJR发动机构造图解汽车发动机的构造通常，发动机由包括机体在内的曲柄连杆机构、配气机构、冷却系、燃料供给系、润滑系、进排气系、点火系、起动机等组成。

机体气缸垫、气缸盖、衬垫、压条、气缸盖罩、气缸体、机油盘衬垫、机油盘曲柄连杆机活塞连杆组活塞、活塞环(气环、组合油环)、活塞销、构活塞销所环、连杆、连杆盖、连杆瓦、连杆螺栓曲轴飞轮组曲轴、飞轮气门组进排气门、气门座、气门导管、气门弹簧、配气机构气门弹簧座锁片、气门杆油封发气门传动组齿形皮带轮、凸轮轴、桶形液压挺杆动燃料供给系汽油箱、汽油泵、汽油滤清器、储油器、油机管、空气滤清器、化油器、进排气管、排气消声器机油盘(油底壳)、机油泵、机油滤清器、润滑系润滑油道与油管、油温与油压传感器、油温与油压表、限压阀、油标尺冷却系散热器、冷却泵、储液罐、风扇、节温器、气缸体、气缸盖内的水套、水温表点火系蓄电池、发电机、点火线圈、分电器(包括断电器)、高压线、火花塞起动机起动电机、操纵和传动机构下面，我再给大家碰上详细的说明图，大家可以自己对照着检查,红色部分为比较重要的部件。

.1、气缸垫2、气缸盖3、衬垫4、压条5、气缸盖罩6、气缸体7、机油盘衬垫8、机油盘(油底壳)1、曲轴V带轮2、曲轴正时齿形带轮3、曲轴4、连杆5、卡环6、活塞销7、活塞环带8、活塞9、油环 10、第二道气环 11、第一道气环12、止推环13、主轴承轴瓦 14、飞轮 15、连杆螺栓 16、连杆盖1、曲轴正时齿形带轮2、中间轴齿形带轮3、涨紧轮4、凸轮轴正时齿形带轮5、正时齿形带6、凸轮轴7、液压挺柱组件8、排气门9、进气门 10、挺柱体 11、柱塞 12、单向阀钢球 13、小弹簧 1,、托架 15、回位弹簧 16、油缸17、气门弹簧座锁片 18上气门弹簧座 19、气门弹簧 20、气门杆油封 21、气门1、温控开关真空接口2、温控开关3、温控开关曲轴箱和凸轮室通阀4、气阀空气滤清器壳体5、空气滤清器滤芯6、真空软管7、阀门8、阀门位置真空控制器9、进气软管 10、空气滤清器 11、化油器 12、油气分离器 13、汽油泵14、汽油滤清器 15回油管 16、供油管 17、油箱 18、快速排气管 19、细通气管20、加油口 21、汽油滤清器滤芯 22、油气分离器滤芯1、空气滤清器2、进排气歧管3、排气管4、前消声器5、中间消声器6、主消声器7、进气预热罩出口8、进气预热罩9、垫片 10、排气歧管 11、进气歧管 12、进气电预热器汽油泵为燃料供给系统重要组成部分)1、加油管2、快速排气管接口3、供油管接口4、细通气管接口5、回油管接口6、防热金属护板7、油面传感器插座8、油箱体9、油面传感器10、浮子11、集滤器 12、塑料护板 13、进油口14、出油口 15、回位弹簧 16、摇臂 17、进油单向阀 18、滤网 19、邮油单向阀 20、泵膜1、护罩2、电动风扇3、V带4、散热器5、从动风扇6、水泵带轮7、水泵组件8、气缸体水道9、气缸盖水道 10、热敏开关 11、进气歧管出水管 12、膨胀箱管 13.冷却液膨胀箱 14、排气管 15、冷却液下橡胶软管16、冷却液上橡胶软管17、电动风扇双速热敏开关 18、膨胀箱盖1、水泵带轮2、轴承3、水泵轴4、散热器5、曲轴带轮6、进气歧管7、加热器8、控制阀9、热敏开关 10、节温器 11、水泵叶轮 12、水泵壳体1、点火开关2、点火线圈3、绝缘盖4、初级线圈5、次级线圈6、分电器7、蓄电池8、点火控制器9、传动齿轮 10、真空提前装置 11、分电器主轴 12、分火头 13、分电器盖 14、离心提前装置1、调节器2、后罩盖3、转子4、后端盖5、定子6、轴承7、轴8、风扇9、前端盖 10、V带轮 11、后端盖 12、电刷 13、换向器 14、电枢 15、前端盖 16、超越离合器 17、拨叉 18、电磁开关 19、定子大众桑塔纳AJR发动机发动机零部件图例气门罩盖气缸盖气缸盖螺栓凸轮轴及皮带轮凸轮轴轴承盖液压挺柱气门组进气歧管排气歧管气缸体气缸垫活塞、活塞环及活塞销连杆连杆轴承瓦曲轴曲轴轴承盖曲轴轴承瓦正时皮带涨紧轮皮带护罩正时皮带油底壳水泵燃油分配器曲轴位置传感器曲轴皮带轮喷油器暖风五通水管进排气接口垫节气门阀体机油滤清器底座机油滤清器机油泵发电机支架发电机皮带涨紧轮发电机点火线圈爆震传感器。

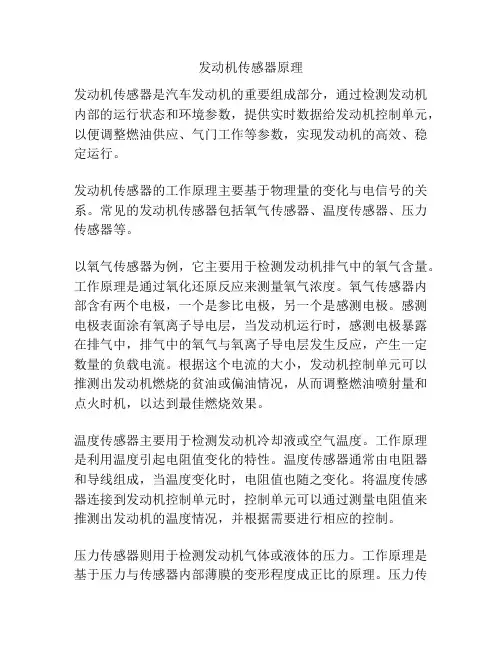

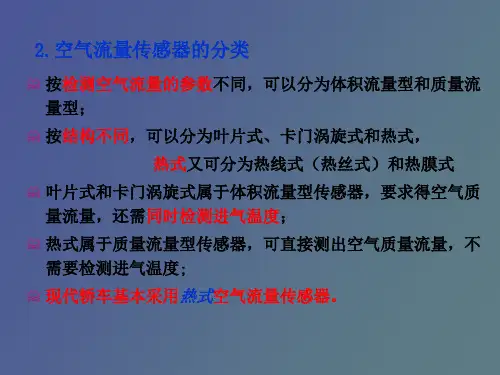

发动机传感器原理发动机传感器是汽车发动机的重要组成部分，通过检测发动机内部的运行状态和环境参数，提供实时数据给发动机控制单元，以便调整燃油供应、气门工作等参数，实现发动机的高效、稳定运行。

发动机传感器的工作原理主要基于物理量的变化与电信号的关系。

常见的发动机传感器包括氧气传感器、温度传感器、压力传感器等。

以氧气传感器为例，它主要用于检测发动机排气中的氧气含量。

工作原理是通过氧化还原反应来测量氧气浓度。

氧气传感器内部含有两个电极，一个是参比电极，另一个是感测电极。

感测电极表面涂有氧离子导电层，当发动机运行时，感测电极暴露在排气中，排气中的氧气与氧离子导电层发生反应，产生一定数量的负载电流。

根据这个电流的大小，发动机控制单元可以推测出发动机燃烧的贫油或偏油情况，从而调整燃油喷射量和点火时机，以达到最佳燃烧效果。

温度传感器主要用于检测发动机冷却液或空气温度。

工作原理是利用温度引起电阻值变化的特性。

温度传感器通常由电阻器和导线组成，当温度变化时，电阻值也随之变化。

将温度传感器连接到发动机控制单元时，控制单元可以通过测量电阻值来推测出发动机的温度情况，并根据需要进行相应的控制。

压力传感器则用于检测发动机气体或液体的压力。

工作原理是基于压力与传感器内部薄膜的变形程度成正比的原理。

压力传感器内部装有压力敏感膜片，当发动机气体或液体的压力作用在薄膜上时，薄膜会随之发生变形，通过对薄膜变形程度的测量，发动机控制单元可以获取相应的压力数据，从而进行控制和调节。

总之，发动机传感器通过将物理量转换为电信号，实现对发动机运行状态和环境参数的检测和监控。

这些传感器在汽车动力系统中扮演着重要角色，确保发动机的正常运行并提高燃油经济性和排放性能。

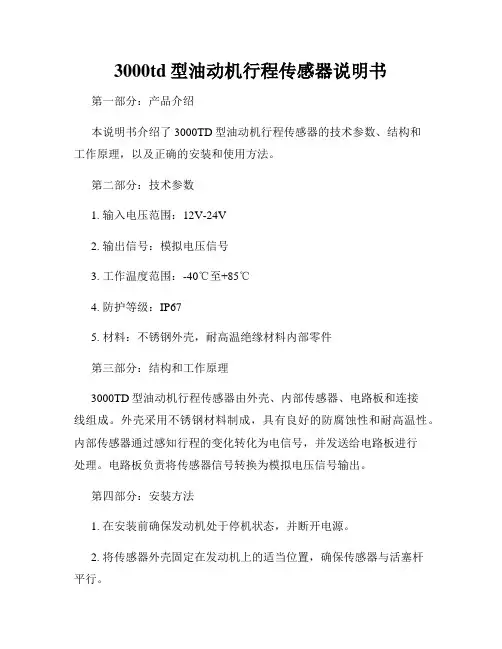

3000td型油动机行程传感器说明书第一部分：产品介绍本说明书介绍了3000TD型油动机行程传感器的技术参数、结构和工作原理，以及正确的安装和使用方法。

第二部分：技术参数1. 输入电压范围：12V-24V2. 输出信号：模拟电压信号3. 工作温度范围：-40℃至+85℃4. 防护等级：IP675. 材料：不锈钢外壳，耐高温绝缘材料内部零件第三部分：结构和工作原理3000TD型油动机行程传感器由外壳、内部传感器、电路板和连接线组成。

外壳采用不锈钢材料制成，具有良好的防腐蚀性和耐高温性。

内部传感器通过感知行程的变化转化为电信号，并发送给电路板进行处理。

电路板负责将传感器信号转换为模拟电压信号输出。

第四部分：安装方法1. 在安装前确保发动机处于停机状态，并断开电源。

2. 将传感器外壳固定在发动机上的适当位置，确保传感器与活塞杆平行。

3. 将传感器的连接线与电源线连接，确保连接牢固。

第五部分：使用方法1. 启动发动机前，确保传感器已正确安装并连接。

2. 启动发动机后，传感器会实时感知行程的变化，并将信号转化为模拟电压信号输出。

3. 根据实际需要，使用测量仪器读取传感器输出的模拟电压信号，并进行相应的判断和调整。

第六部分：注意事项1. 在安装和使用过程中，请确保传感器与活塞杆保持垂直，避免出现偏移。

2. 请勿在高温或潮湿环境中安装和使用传感器，以免影响传感器的性能和寿命。

3. 请勿将传感器与导电物质直接接触，避免发生短路或其他故障。

第七部分：维护与保养1. 定期检查传感器的安装情况，确保传感器位置稳定，连接线牢固。

2. 定期进行清洁工作，避免灰尘和污物进入传感器内部。

3. 如发现异常情况或故障，请及时联系供应商进行维修和更换。

通过本说明书的阅读，您应该对3000TD型油动机行程传感器的技术参数、结构和工作原理有了更深入的了解。

请根据本说明书提供的方法正确安装和使用传感器，以确保其正常工作，并定期进行维护与保养，延长传感器的使用寿命。

3000td型油动机行程传感器说明书一、产品概述3000TD型油动机行程传感器是一种用于测量柴油机或汽油机活塞运动行程的传感器。

它通过转换活塞行程的机械运动信号为电信号，使得我们能够实时准确地监测和控制柴油机或汽油机的活塞位置。

该传感器采用先进的传感技术和材料制造，具有高精度、高稳定性和高可靠性等特点。

二、技术规格1.工作电压：DC 5V2.工作温度：-40℃~85℃3.适用行程范围：0~300mm4.线性度误差：小于±0.5%5.重复性误差：小于0.1%6.防护等级：IP65三、安装和使用1.安装步骤：a.确保油动机处于停机状态，并切断电源。

b.将行程传感器安装在柴油机或汽油机的活塞上，确保其与活塞行程方向垂直。

c.利用螺丝固定传感器，并确保其稳固可靠。

d.连接传感器的输出信号线路至相应的检测设备或控制系统。

2.使用注意事项：a.在安装传感器之前，务必断掉相关设备的电源，以防止意外伤害。

b.请确保传感器安装正确、稳固，并保持与检测设备或控制系统的良好连接。

c.请勿将传感器暴露于高温、高压、腐蚀性或各种恶劣环境中，以免损坏传感器。

d.当传感器工作异常时，请立即停止使用，并联系专业人员进行维修或更换。

四、产品特点1.高精度测量：采用先进的传感技术和精密的机械结构，实现高精度的行程测量，保证了数据的准确性。

2.高稳定性：传感器内部使用稳定性高的材料和元件，能够有效抵抗外部因素的干扰，保持工作稳定。

3.高可靠性：传感器具有良好的抗震性、耐腐蚀性和防尘防水性能，可以在恶劣环境下长时间稳定工作。

4.简便安装：传感器结构简单紧凑，安装方便快捷，能够适应不同类型的柴油机或汽油机。

五、故障排除1.传感器无输出信号：a.检查传感器与检测设备或控制系统的连接是否良好。

b.检查传感器的供电电源是否正常。

c.检查传感器是否被损坏。

2.传感器输出信号不稳定：a.检查传感器与检测设备或控制系统的连接是否松动。

b.检查传感器是否受到外部干扰，如电磁场或振动。
