氧化铝纤维 溶胶凝胶法

氧化铝纤维规格
氧化铝纤维是一种具有很高的化学稳定性和热稳定性的材料，广泛应用于各个领域。

下面将从规格、制备方法和应用领域三个方面介绍氧化铝纤维。

一、规格
氧化铝纤维的规格主要包括直径、长度和比表面积等。

一般情况下，直径在1-10微米之间，长度可达几毫米到几厘米不等，比表面积较大，通常在10-100平方米/克之间。

这些规格使得氧化铝纤维具有较大的比表面积和较高的强度，使其在很多领域有着广泛的应用。

二、制备方法
氧化铝纤维的制备主要有两种方法：气相法和溶胶凝胶法。

气相法是指通过气相沉积或气相热解的方法制备氧化铝纤维。

该方法主要是通过控制气相反应条件和沉积基底来控制纤维的形貌和尺寸。

溶胶凝胶法是指通过溶胶凝胶反应制备氧化铝纤维。

该方法主要是通过控制溶胶凝胶反应的条件来控制纤维的形貌和尺寸。

三、应用领域
氧化铝纤维在各个领域都有着广泛的应用。

首先，在航空航天领域，由于氧化铝纤维具有较高的热稳定性和抗氧化性能，可以用于制备航空发动机中的高温结构材料，如涡轮叶片和燃烧室内衬板等。

其次，在电子领域，氧化铝纤维可以用于制备高性能的电子陶瓷材料，
如电容器和压电器件等。

此外，氧化铝纤维还可以用于制备过滤材料、催化剂载体和高温绝缘材料等。

氧化铝纤维是一种具有很高化学稳定性和热稳定性的材料，具有较大的比表面积和较高的强度。

其制备方法主要有气相法和溶胶凝胶法。

氧化铝纤维在航空航天、电子和过滤等领域有着广泛的应用。

相信随着技术的不断发展，氧化铝纤维将在更多领域展现其优越性能，为人类社会的发展做出更大的贡献。

溶胶凝胶法制备氧化铝薄膜
目前，制备氧化铝薄膜的方法很多，如化学气相沉积法、磁控溅射法、离子束溅射法、蒸发法和溶胶凝胶法等。

其中，溶胶凝胶法制备氧化铝薄膜是一种简单、经济、适用性广
的方法，逐渐成为制备氧化铝薄膜的主流方法之一。

溶胶凝胶法是一种能够从前驱体溶胶中制备出凝胶，并通过干燥、热处理等工艺，制
备出氧化物薄膜的方法。

溶胶凝胶法制备氧化铝薄膜的具体步骤如下：
1.准备前驱体：将氧化铝前驱体溶解于适当的溶剂中，制备成溶胶。

2.凝胶制备：通过水解缩合反应，使溶胶发生胶化反应，生成氧化铝凝胶。

3.涂覆基底：将制备好的氧化铝凝胶涂覆在基底上，以便形成均匀的氧化铝薄膜。

4.热处理：通过高温烧结、热退火等工艺，使氧化铝凝胶形成紧密均匀的氧化铝薄
膜。

利用溶胶凝胶法制备氧化铝薄膜，需要合适的前驱体和溶剂。

常用的前驱体有乙酸铝、乙酰丙酮铝、氯化铝等，常用的溶剂有水、正丙醇、异丙醇等。

在制备过程中，前驱体和
溶剂应配比适当，以确保溶胶的黏度和稳定性。

另外，制备过程中还需要控制溶胶的PH值、温度、干燥条件等参数，以实现制备氧化铝薄膜的控制性能。

总之，溶胶凝胶法制备氧化铝薄膜具有成本低、制备工艺简单、环境友好等优点。

与
其他制备方法相比，其制备出的氧化铝薄膜质量更加均匀，特别适用于制备大面积氧化铝
薄膜。

未来，溶胶凝胶法制备氧化铝薄膜将会在智能电子、新能源及环保等领域有更加广
泛的应用前景。

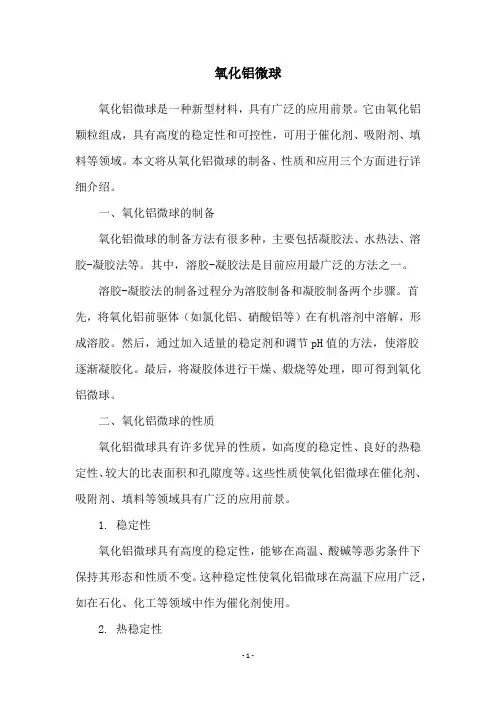

氧化铝微球氧化铝微球是一种新型材料，具有广泛的应用前景。

它由氧化铝颗粒组成，具有高度的稳定性和可控性，可用于催化剂、吸附剂、填料等领域。

本文将从氧化铝微球的制备、性质和应用三个方面进行详细介绍。

一、氧化铝微球的制备氧化铝微球的制备方法有很多种，主要包括凝胶法、水热法、溶胶-凝胶法等。

其中，溶胶-凝胶法是目前应用最广泛的方法之一。

溶胶-凝胶法的制备过程分为溶胶制备和凝胶制备两个步骤。

首先，将氧化铝前驱体（如氯化铝、硝酸铝等）在有机溶剂中溶解，形成溶胶。

然后，通过加入适量的稳定剂和调节pH值的方法，使溶胶逐渐凝胶化。

最后，将凝胶体进行干燥、煅烧等处理，即可得到氧化铝微球。

二、氧化铝微球的性质氧化铝微球具有许多优异的性质，如高度的稳定性、良好的热稳定性、较大的比表面积和孔隙度等。

这些性质使氧化铝微球在催化剂、吸附剂、填料等领域具有广泛的应用前景。

1. 稳定性氧化铝微球具有高度的稳定性，能够在高温、酸碱等恶劣条件下保持其形态和性质不变。

这种稳定性使氧化铝微球在高温下应用广泛，如在石化、化工等领域中作为催化剂使用。

2. 热稳定性氧化铝微球具有良好的热稳定性，能够在高温下保持其结构和性质不变。

这种热稳定性使氧化铝微球在高温下应用广泛，如在催化裂化反应中作为催化剂使用。

3. 比表面积和孔隙度氧化铝微球具有较大的比表面积和孔隙度，能够提供更多的活性位点和吸附位点，从而提高其催化和吸附性能。

这种比表面积和孔隙度使氧化铝微球在吸附剂、填料等领域应用广泛。

三、氧化铝微球的应用由于其优异的性质，氧化铝微球在催化剂、吸附剂、填料等领域具有广泛的应用前景。

1. 催化剂氧化铝微球作为催化剂，具有较大的比表面积和孔隙度，能够提供更多的活性位点和吸附位点，从而提高其催化性能。

特别是在高温、高压、酸碱等恶劣条件下，氧化铝微球具有较好的稳定性和热稳定性，能够在催化裂化、加氢裂化、异构化等反应中发挥重要作用。

2. 吸附剂氧化铝微球作为吸附剂，具有较大的比表面积和孔隙度，能够提供更多的吸附位点，从而提高其吸附性能。

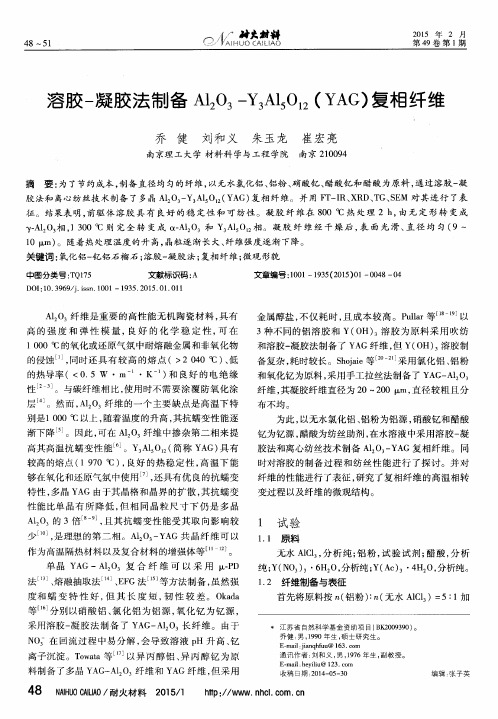

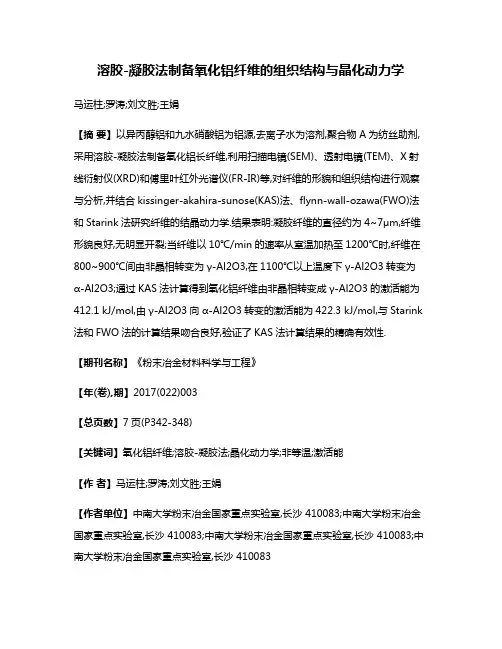

溶胶-凝胶法制备氧化铝纤维的组织结构与晶化动力学马运柱;罗涛;刘文胜;王娟【摘要】以异丙醇铝和九水硝酸铝为铝源,去离子水为溶剂,聚合物A为纺丝助剂,采用溶胶-凝胶法制备氧化铝长纤维,利用扫描电镜(SEM)、透射电镜(TEM)、X射线衍射仪(XRD)和傅里叶红外光谱仪(FR-IR)等,对纤维的形貌和组织结构进行观察与分析,并结合kissinger-akahira-sunose(KAS)法、flynn-wall-ozawa(FWO)法和Starink法研究纤维的结晶动力学.结果表明:凝胶纤维的直径约为4~7μm,纤维形貌良好,无明显开裂;当纤维以10℃/min的速率从室温加热至1200℃时,纤维在800~900℃间由非晶相转变为γ-Al2O3,在1100℃以上温度下γ-Al2O3转变为α-Al2O3;通过KAS法计算得到氧化铝纤维由非晶相转变成γ-Al2O3的激活能为412.1 kJ/mol,由γ-Al2O3向α-Al2O3转变的激活能为422.3 kJ/mol,与Starink 法和FWO法的计算结果吻合良好,验证了KAS法计算结果的精确有效性.【期刊名称】《粉末冶金材料科学与工程》【年(卷),期】2017(022)003【总页数】7页(P342-348)【关键词】氧化铝纤维;溶胶-凝胶法;晶化动力学;非等温;激活能【作者】马运柱;罗涛;刘文胜;王娟【作者单位】中南大学粉末冶金国家重点实验室,长沙 410083;中南大学粉末冶金国家重点实验室,长沙 410083;中南大学粉末冶金国家重点实验室,长沙 410083;中南大学粉末冶金国家重点实验室,长沙 410083【正文语种】中文【中图分类】TB321氧化铝纤维是一种新型的高性能无机纤维，具有高强度、高模量、超常的耐热性和耐高温氧化性等优异性能，常用作耐高温绝热材料和增强材料，广泛应用于军工、航空航天和民用工业等领域[1−4]。

溶胶–凝胶法(sol-gel法)是制备氧化铝纤维的常用方法，制备出的纤维均匀性好，纯度高，可设计性强。

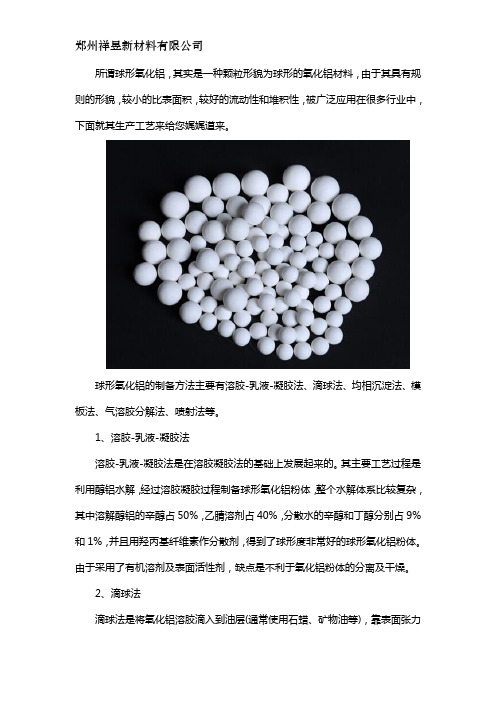

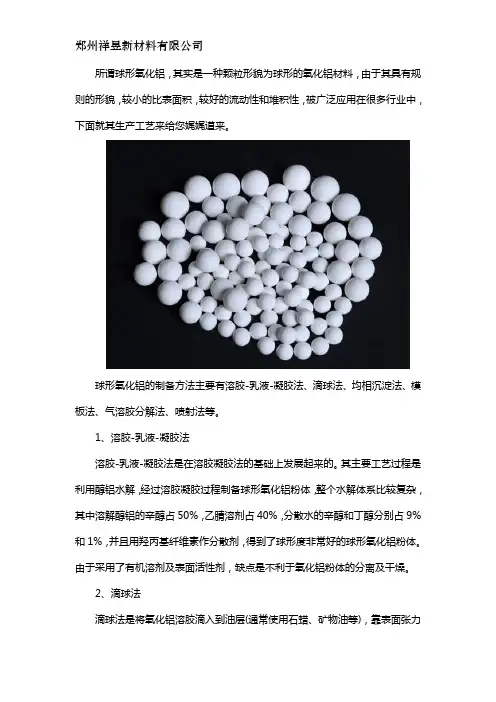

所谓球形氧化铝，其实是一种颗粒形貌为球形的氧化铝材料，由于其具有规则的形貌，较小的比表面积，较好的流动性和堆积性，被广泛应用在很多行业中，下面就其生产工艺来给您娓娓道来。

球形氧化铝的制备方法主要有溶胶-乳液-凝胶法、滴球法、均相沉淀法、模板法、气溶胶分解法、喷射法等。

1、溶胶-乳液-凝胶法溶胶-乳液-凝胶法是在溶胶凝胶法的基础上发展起来的。

其主要工艺过程是利用醇铝水解，经过溶胶凝胶过程制备球形氧化铝粉体，整个水解体系比较复杂，其中溶解醇铝的辛醇占50%，乙腈溶剂占40%，分散水的辛醇和丁醇分别占9%和1%，并且用羟丙基纤维素作分散剂，得到了球形度非常好的球形氧化铝粉体。

由于采用了有机溶剂及表面活性剂，缺点是不利于氧化铝粉体的分离及干燥。

2、滴球法滴球法是将氧化铝溶胶滴入到油层(通常使用石蜡、矿物油等)，靠表面张力的作用形成球形的溶胶颗粒，随后溶胶颗粒在氨水溶液中凝胶化，最后将凝胶颗粒干燥，煅烧形成球形氧化铝的方法。

滴球法制备的球形氧化铝主要应用于吸附剂或催化剂载体。

其优点是省去了粉体与油性试剂的分离处理。

缺点是制备球形氧化铝的粒径较大。

3、均相沉淀法指在Al2( S04) 3或 NH4AI (S04) 2均相溶液中，其沉淀过程包括晶核形成、聚集长大、析出。

在沉淀剂的作用下，均相溶液中的浓度降低，就会均匀地生成大量的微小晶核，最终形成的细小沉淀颗粒会均匀地分散在整个溶液当中，制备得到球形氧化铝。

4.模板法模板法是以球形原料作为过程中控制形态的试剂，产品通常空心，或者是核壳结构。

以商业微米球形铝粉为原料，用硫酸酸化铝粉表面，然后滴加氨水使铝粉颗粒表面形成薄水铝石结构，再经高温煅烧得到空心氧化铝粒子。

模板法是制备空心球体的好方法，但对模板剂的要求较高，制备过程步骤多，不易操作。

5、气溶胶分解法气溶胶分解通常是以铝醇盐为原料，利用铝醇盐易水解和高温热解的性质，并采用相变的物理手段，将铝醇盐气化，然后与水蒸汽接触水解雾化，再经高温干燥或直接高温热解，从而实现气-液-固或气-固相的转变，最终形成球形氧化铝粉体。

氧化铝功能纤维的制备及其应用
氧化铝功能纤维（alumina functional fibers）是一种以氧化铝为主要成分的纤维
材料，具有优良的化学稳定性、高温耐受性、高度的硬度和强度等特点，因此在多个领域
有着广泛的应用。

本文将介绍氧化铝功能纤维的制备及其应用。

氧化铝功能纤维的常见制备方法包括溶胶-凝胶法、电纺法和陶瓷纤维制备法等。

（一）溶胶-凝胶法
以铝源为原料，将其与溶解剂混合后搅拌得到溶胶，然后加入酸性或碱性催化剂，在
加热条件下凝胶化，形成凝胶体。

继而应用脱水、干燥等工艺处理，制备出粉末样式的氧
化铝功能纤维。

（二）电纺法
将含有氧化铝粉末的聚合物溶液通过高压静电纺丝技术制备出氧化铝功能纤维材料。

（三）陶瓷纤维制备法
利用溶胶-凝胶法制备的氧化铝凝胶体，经过升温处理得到陶瓷纤维材料。

1、高温隔热材料
氧化铝功能纤维由于具有较高的熔点和化学稳定性，可广泛应用于高温隔热材料领域，如炉衬、隔热板等。

2、增强性材料
氧化铝功能纤维在复合材料领域被广泛应用，因为它能够增强材料的强度和硬度，从
而提高整体性能。

3、能源材料
氧化铝功能纤维在能源领域中应用广泛，如太阳能电池板、燃料电池等。

4、催化材料
由于氧化铝的化学稳定性和大的比表面积，氧化铝功能纤维在催化剂领域具有广泛的
应用。

5、微纳米技术领域
氧化铝功能纤维是微纳米机电系统和纳米技术中的基本材料之一，也是制备高性能光
学薄膜等重要领域的重要材料。

综上所述，氧化铝功能纤维的制备方法多种多样，应用领域广泛，具有很高的研究价值和应用前景。

氧化铝纤维的制备方法氧化铝纤维的制备方法主要有熔融法、溶胶凝胶法、浸渍法、静电纺丝法、淤浆法、卜内门法、住友法等。

其中熔融法是先通过熔融方式获得可纺性熔体，然后通过不同的成纤方式制备连续纤维或短纤维；溶胶凝胶法和静电纺丝法则一般包括可纺性溶胶的制备、成纤和热处理过程；浸渍法是首先获得前驱体溶液或浆液，然后经过浸渍、干燥、烧结等步骤得到结构复杂的纤维。

影响纤维性能的主要因素包括胶体的组成和性质、成纤的工艺条件以及烧结工艺等。

如何通过组成及工艺参数的优化制备高强度、高隔热性能的纤维，是氧化铝纤维制备过程中面临的主要问题。

下面将针对不同的纤维制备方法进行简单介绍。

（1）熔融法熔融法早期主要应用于高分子纤维和玻璃纤维的制备，既可用于生产连续纤维，也可用于短纤维的制备。

随着技术的进步，这种方法逐渐被用于较低氧化铝含量(<70％)的纤维的制备，通过这种方法制各的氧化铝纤维一般硅含量较高。

利用熔融法制备氧化铝纤维，首先需要使无机氧化物熔融形成熔体，目前一般是通过电加热的方式使其熔融，通过控制熔体的组成和温度可使熔体具有可纺性，然后熔体经不同的成纤方式形成目标产物。

作为制备氧化铝纤维的常用方法，熔融法具有设备相对简单、成本低、工艺易控等优点，成纤后不需要进一步的热处理，避免了热处理过程中构成纤维的颗粒长大等一系列问题。

但由于随着氧化铝含量的逐渐升高，熔体的可纺性逐渐变差并难以控制。

目前熔融法只能用于低氧化铝含量的纤维的制备，这些纤维一般只能在低于1200。

C的条件下应用，纤维品质相对较低。

对于耐温要求更高的高氧化铝含量的纤维，目前还无法通过熔融法获得。

（2）溶胶凝胶法溶胶凝胶法是制备材料的一种湿化学方法，是指由金属有机化合物、金属无机化合物或两者混合物经水解缩聚过程，逐渐凝胶化及进行相应后处理，从而获得氧化物或其他化合物的方法。

到目前为止，溶胶凝胶法可以制备大多数无机陶瓷纤维，例如氧化硅、氧化锆、氧化铝、氧化钛等氧化物纤维以及碳化硅等碳化物纤维，同时还能制备莫来石、石榴石等多晶陶瓷纤维，应用范围很广泛。

溶胶凝胶法制备高纯超细氧化铝粉体工艺的研究溶胶凝胶法是一种常用的制备高纯超细氧化铝粉体的方法。

本文将从溶胶制备、凝胶形成、热处理和粉体性能等方面进行研究，以探究溶胶凝胶法制备高纯超细氧化铝粉体的工艺。

一、溶胶制备溶胶制备是溶胶凝胶法的第一步，也是制备高纯超细氧化铝粉体的关键步骤。

常用的溶胶制备方法有水解法、酸解法和碱解法等。

其中，水解法是最常用的方法。

水解法的步骤如下：1. 选择合适的铝源，如硝酸铝、氯化铝等。

2. 将铝源溶解在适量的溶剂中，如水、乙醇等。

3. 在溶液中加入适量的酸或碱，以调节溶液的pH值。

4. 在适当的温度下搅拌溶液，使铝源充分溶解。

二、凝胶形成凝胶形成是溶胶凝胶法的第二步，也是制备高纯超细氧化铝粉体的关键步骤。

凝胶形成的过程是由于溶液中的铝离子与水分子发生水解反应，生成氢氧化铝凝胶。

凝胶形成的步骤如下：1. 将溶液转移到适当的容器中，如玻璃瓶。

2. 在适当的温度下静置溶液，使凝胶逐渐形成。

3. 控制凝胶形成的速度，以获得均匀的凝胶。

三、热处理热处理是溶胶凝胶法的第三步，也是制备高纯超细氧化铝粉体的关键步骤。

热处理的目的是将凝胶转化为氧化铝粉体，并获得所需的粒径和形貌。

热处理的步骤如下：1. 将凝胶转移到适当的容器中，如烧杯。

2. 将容器放入热处理设备中，如电炉。

3. 控制热处理的温度和时间，以获得所需的氧化铝粉体。

四、粉体性能粉体性能是评价溶胶凝胶法制备高纯超细氧化铝粉体的重要指标。

常用的粉体性能测试方法有粒径分析、比表面积测定、形貌观察等。

粉体性能的主要影响因素有溶胶制备条件、凝胶形成条件和热处理条件等。

通过优化这些条件，可以获得高纯超细氧化铝粉体。

总结：溶胶凝胶法是一种制备高纯超细氧化铝粉体的有效方法。

通过溶胶制备、凝胶形成、热处理和粉体性能等方面的研究，可以优化制备工艺，获得高纯超细氧化铝粉体。

未来的研究可以进一步探索溶胶凝胶法的机理，提高制备效率和粉体性能。

纤维增强陶瓷基复合材料的制备工艺纤维增强陶瓷基复合材料因其卓越的力学性能和高温稳定性而在航空航天、汽车、能源等领域得到广泛应用。

制备这种复合材料的方法有很多，以下是其中几种常见的制备工艺：一、预制法预制法是一种制备纤维增强陶瓷基复合材料的方法，其基本步骤包括制备增强纤维预制体、浸渍陶瓷基体材料和烧结或热压等。

在预制法中，增强纤维预制体的制备是关键步骤之一。

根据所需的形状和尺寸，可以采用不同的编织技术，如机织、针织、非织造等方法制成预制体。

增强纤维的选择也至关重要，常用的有玻璃纤维、碳纤维、氧化铝纤维等。

浸渍陶瓷基体材料是将增强纤维预制体浸入陶瓷基体溶液中，使其均匀涂覆在纤维表面。

这一步可以借助浸渍、涂刷或喷涂等方法实现。

陶瓷基体材料的选择应与增强纤维相容，并具有高温稳定性、良好的力学性能和化学稳定性。

最后一步是烧结或热压，通过控制温度和压力，使陶瓷基体与增强纤维紧密结合在一起，形成致密的复合材料。

烧结或热压的条件应根据陶瓷基体和增强纤维的特性进行选择，以确保最佳的结合效果。

预制法的优点在于可以制备形状复杂的复合材料，适用于制备大型部件。

同时，增强纤维预制体的可设计性较高，可以根据实际需求调整纤维的排列和密度，从而优化复合材料的性能。

然而，预制法也存在一些局限性，如增强纤维预制体的制备较为复杂，且陶瓷基体与增强纤维之间的界面结合强度可能较低。

为了提高预制法纤维增强陶瓷基复合材料的性能，可以采取一些措施，如优化增强纤维预制体的制备工艺、选择合适的陶瓷基体材料和优化烧结或热压条件等。

此外，对界面进行改性处理也是提高复合材料性能的有效途径，如采用偶联剂、涂层等方法改善界面结合强度。

二、直接法直接法是一种将增强纤维直接混合到陶瓷基体中的制备工艺。

直接法是一种制备纤维增强陶瓷基复合材料的方法，其基本原理是将增强纤维直接与陶瓷基体材料混合在一起，然后通过热压或注射成型等方法制成复合材料。

在直接法中，首先将增强纤维（如碳纤维、玻璃纤维等）与陶瓷粉末混合在一起，形成均匀的混合物。
