《混凝土结构》（楼盖）课程设计任务书一．设计题目现浇钢筋混凝土整体式肋梁楼盖结构二．设计目的1．了解现浇混凝土结构单向板肋梁楼盖、双向板肋梁楼盖的一般设计过程；2．通过单向板肋梁板、次梁的设计计算，掌握考虑塑性内力重分布的计算方法；通过主梁的设计计算，掌握按弹性理论分析内力的方法；3．通过双向板、次梁、主梁的设计计算，掌握按弹性理论分析内力的方法；4．熟悉现浇梁、板的构造要求；5．掌握钢筋混凝土结构施工图的表达方式、制图规范、提高绘图能力；6．学习绘制钢筋材料表。
三．设计内容及要求(一)设计计算说明书的编制依据有关规范、文献，进行结构选型、结构布置、结构设计计算。
主要包括如下内容：1．进行结构选型、柱网布置，主、次梁布置；2．楼板、主梁及次梁截面尺寸的确定；3．混凝土、钢筋强度等级的选择；4．确定连续板、连续次梁及连续主梁的计算单元及计算简图；5．计算永久荷载（恒荷载）及可变荷载（活荷载）；6．不同荷载下的连续板、连续次梁及连续主梁的内力计算：单向板：按考虑塑性内重分布的方法计算。
次梁：按考虑塑性内重分布的方法计算。
主梁：按弹性理论方法计算。
双向板及其主、次梁：按弹性理论方法计算。
7．选取板、次梁及主梁控制截面内力，分别进行配筋设计及构造设计，并进行裂缝及变形验算。
（二）绘制结构施工图及钢筋材料表：（1）楼盖结构布置图（楼板、次梁、主梁布置）；（2）楼板配筋图及钢筋表；（3）次梁的配筋图及钢筋表；（4）主梁的抵抗弯矩图，配筋图及钢筋表。
（三）完成成果要求：（1）设计计算书一份。
（2）绘制结构施工图一张A1号图纸，包括楼盖结构布置图，楼板配筋图，次梁的配筋图，主梁的抵抗弯矩图，配筋图。
四．设计原始资料1．学生分组及设计参数见表1。
每组3-5人，其他参数由指导教师确定。
2．楼面做法：工业仓库：20-25mm厚水泥砂浆地面；钢筋混凝土现浇楼板；15-20mm厚石灰砂浆抹底。
百货商场、百货商场楼盖：大理石地面，可根据相关图集由学生自己确定构造做法。
现浇单向板肋梁楼盖课程设计任务书1、课程设计目的1、掌握楼面结构布置原则；2、掌握钢筋混凝土连续梁板设计方法；（1）了解单向板肋梁楼盖的荷载传递关系及其计算简图的确定；（2）通过板及次梁的计算，熟练掌握考虑塑性内力重分布的计算方法；（3）通过主梁的计算，熟练掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法；（4）了解并熟悉现浇梁板的有关构造要求；3、进行结构施工图绘制的训练。
2、设计资料某多层厂房采用钢筋混凝土现浇肋梁楼盖，其楼盖平面图如图所示，楼面荷载、材料及构造等设计资料如下：1、荷载楼面水泥砂浆面层厚20mm(γ=20kN/m3);楼面活载标准值另定梁、板均用20mm厚纸石灰砂浆抹底（γ=17kN/m3）。
2、材料：混凝土：C25或C30；钢筋：板—HPB235级钢筋；梁—受力钢筋用HRB400或HRB335级钢筋，箍筋、架立钢筋用HPB235级钢筋3、板伸入墙内120mm，次梁及主梁伸入墙内240mm，柱的截面尺寸b×h=450 mm×450mm3.设计内容和要求（1）板和次梁按考虑塑性内力重分布方法计算内力；主梁按弹性理论计算内力；（2）绘制楼盖结构施工图1．楼盖结构平面布置及板配筋图；（标注墙、柱定位轴线编号和梁、柱定位尺寸及构件编号）．（比例1：100～1：200）；2．次梁及主梁配筋图；（比例1：50，剖面图比例1：15～1：30）；并绘制主梁的弯矩包铬图、抵抗弯矩图。
3．在图中标明有关设计说明，如混凝上强度等级、钢筋的种类、混凝土保护层厚度等。
（3）计算书1、要求计算准确，步骤完整，内容清晰。
计算书格式及书写步骤可参阅混凝土结构与砌体结构（教材）或自行设计书写格式。
2、计算书要求字迹端正、清晰。
3、施工图要求图面匀称美观、线条清楚、字体端正、尺寸详细、符合施工图要求。
一、设计任务内容
（一）设计任务
某多层工业厂房，采用钢筋混凝土框架承重，内外墙为240mm砖墙。
设计时，只考虑竖向荷载作用，采用单、双向板肋梁楼盖，要求完成钢筋混凝土整体现浇楼盖的结构设计。
（二）设计内容
1、结构布置
确定柱网尺寸，柱截面尺寸见表1，主次梁布置及截面尺寸，并进行编号，绘制楼盖结构布置图。
2、板设计
按单、双向板计算内力，并绘制板配筋图。
3、次梁设计
按考虑塑性内力重分布的方法计算内力和正截面极限承载力，并绘制配筋图。
4、主梁设计
按弹性方法计算主梁内力，绘制主梁的弯距、剪力包络图，根据包络图计算正截面、斜截面的承载力，并绘制主梁的抵抗弯拒图及配筋图。
（三）设计条件

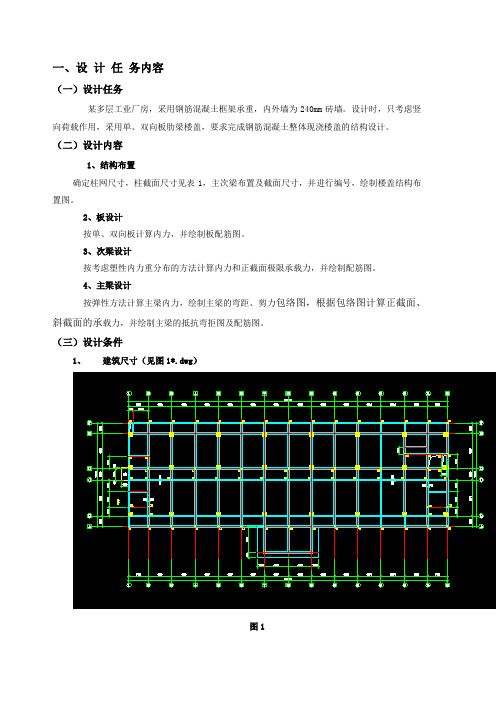

1、建筑尺寸（见图1*.dwg）
图1
2、可变荷载（kN/m2）为3 kN/m2
3、楼面做法：20mm厚水泥砂浆地面，钢筋混凝土现浇板，15mm厚石灰砂浆抹底。
4、荷载：永久荷载，包括梁、柱、板及构造层自重，钢筋混凝土容重25kN/m3，水泥砂浆容重20kN/m3，石灰砂浆容重17kN/m3，分项系数=1.2。
可变荷载，楼面均布荷载标准值见表1。
分项系数=1.3或1.4。
5、材料
梁、板混凝土强度等级C30。
主梁、次梁受力钢筋采用HRB335级钢筋，其他均用HPB235级钢筋。
建筑结构课程设计班级学号：_________________ 姓名：________________单向板肋梁楼盖设计任务书一、设计资料1、某钢筋混凝土整浇楼盖平面如图所示。
2、楼面作法：20mm厚水泥砂浆面层；80mm厚钢筋混凝土现浇板；15mm厚板底抹灰。
3、①混凝土强度等级C30；梁内受力纵筋为HRB400，其它采用HRB335。
（开间4.5米，进深4.2米）——学号后两位为21~39的选择②混凝土强度等级C25；梁内受力纵筋为HRB335，其它采用HPB235。
（开间3.9米，进深3.6米）——学号后两位为11~20的选择③混凝土强度等级C20；梁内受力纵筋为HRB335，其它采用HPB235。
（开间6.6米，进深6米）——学号后两位为01~10的选择42。
学号取后两位。
（楼面活荷载保留一位小数）5、沿纵向布置次梁，沿横行布置主梁。
板伸入墙内120mm，梁伸入墙内240mm。
二、设计内容与要求1设计内容：①板、次梁、主梁的尺寸确定；②板（按塑性内力重分布方法）的设计：荷载计算、内力计算、配筋计算；③次梁（按塑性内力重分布方法）的设计：荷载计算、内力计算、配筋计算；2、提交要求：①按上述要求提交纸质版计算说明书一份（包括必要的计算简图），必须为手写（一律用黑色签字笔书写，字迹工整）②绘制板的配筋图。
绘制施工图前须进行图面布置，选择适当的比例。
因连续梁、板对称，可只绘出一半。
③学生必须按要求认真设计，如发现互相抄袭或内容不全，按不合格处理。
关于单向板、次梁的几点设计说明：一、单向板设计 l 、荷载计算对单向板取lm 单位宽板带进行设计，计算每米宽板带沿板跨度的均布活荷载设计值和恒载设计值（板自重、面层及板底粉刷重）。
2、计算简图单向板的跨数如果多于5跨，且各跨跨度相等（或相差≯10％），可简化为5跨等跨连续板进行计算。
其计算跨度的取值为：边 跨：L 0l ＝L nl ＋h ／2（其中L 0l 为边跨计算跨度，L nl 为边跨净跨，h 为板厚） 中间跨：L 0＝L n （其中L 0为中跨计算跨度，L n 为中间跨净跨） 3、内力计算⑴、 用均布荷载作用下的5跨等跨连续梁的设计弯矩计算公式20)(L q g M m +=α计算各跨跨中截面和支座截面的最大弯矩。
混凝土及砌体结构课程设计题目：班别：学号：姓名：指导教师：年月日题目一：钢筋混凝土现浇楼盖设计（任选其一）一、设计目的1、了解肋梁楼盖的荷载传递关系及其计算简图的确定；2、掌握板厚及梁系截面尺寸的确定方法；3、通过板及次梁的计算，掌握按考虑塑性内力重分布分析内力的计算方法；4、通过主梁的计算，掌握按弹性理论分析内力的计算方法，并熟悉内力包络图和材料图的绘制方法；5、掌握板、梁的配筋计算；6、了解并熟悉现浇梁板结构的有关构造要求；7、掌握钢筋混凝土结构施工图的表达方法、制图规定，进一步提高制图的基本技能；8、学会编制钢筋材料表。
二、设计资料某多层厂房，采用钢筋混凝土现浇肋梁楼盖，结构布置示意图如附图所示。
1、结构布置柱网尺寸及楼面活载大小详见“六附图”；2、楼面面层用20mm厚水泥砂浆抹面，容重20KN/m3，板底及梁用15mm厚混合砂浆抹面，容重17KN/m3；3、混凝土强度等级C20，钢筋除梁纵向主筋采用HRB335钢筋外，其余均采用HPB300级钢筋，钢筋混凝土容重25KN/m3。
三、设计内容和要求进行楼盖梁板系统结构设计，并绘制施工图。
要求：提交设计计算书一本（手写），楼盖结构布置图及配筋施工图一份；板和次梁按考虑塑性内力重分布方法计算；主梁按弹性理论计算内力。
1、对设计说明书的要求设计说明书应包括下列内容：（1）板厚及梁系截面尺寸的确定；（2）板、梁计算简图；（3）荷载计算；（4）内力分析及内力组合；（5）配筋计算；（6）构造要求。
2、对图纸的要求楼盖结构施工图应包括下列内容：（1）楼盖结构平面布置图（板的配筋绘于此图上）板、梁、柱均要编号且注明定位尺寸；板的配筋可采用分离式或弯起式，钢筋要编号，同一编号的钢筋至少有一根钢筋要注明直径、间距及截断或弯起位置。
（2）次梁结构布置及配筋图要求绘出次梁立面和足够数量的断面图及配筋图；要求几何尺寸，钢筋编号、型号、直径、间距、弯起和截断位置、搭接长度、锚固长度等标注全面；要求绘制抽出钢筋示意图；可以利用对称性只画一半。
钢筋混凝土单向板肋梁楼盖课程设计任务书
一、班级: 土木工程双学位班
二、设计题目
设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）
三、设计内容
1.结构平面布置图: 柱网、主梁、次梁及板的布置
2.板的强度计算（按塑性内力重分布计算）
3.次梁强度计算（按塑性内力重分布计算）
4.主梁强度计算（按弹性理论计算）
5.绘制结构施工图
（1）、结构平面布置图（1: 200）
（2）、板的配筋图（1: 50）
（3）、次梁的配筋图（1: 50；1: 25）
（4）、主梁的配筋图（1: 40；1: 20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明
四、设计资料
1.题号:
第n题（见表一, 表中有30道题目, 学生按学号选择不同的题目, 表中长度单位为米）
2、生产车间的四周外墙均为240mm承重砖墙, 内设钢筋混凝土柱, 其截面尺寸为350mm×350mm。
（1）、楼面活荷载, 单位为（见表一）（2）、楼面面层: 水磨石地面
（3）、楼盖自重: 钢筋混凝土容重（4）、平顶粉刷:
4、材料
（1）、混凝土: C20或C25。
《混凝土结构》（楼盖）课程设计任务书《混凝土结构》（楼盖）课程设计指导书青岛理工大学土木工程学院混凝土、结构教研室2012年12月《混凝土结构》（楼盖）课程设计任务书一．设计题目现浇钢筋混凝土整体式肋梁楼盖结构二．设计目的1．了解现浇混凝土结构单向板肋梁楼盖、双向板肋梁楼盖的一般设计过程；2．通过单向板肋梁板、次梁的设计计算，掌握考虑塑性内力重分布的计算方法；通过主梁的设计计算，掌握按弹性理论分析内力的方法；3．通过双向板、次梁、主梁的设计计算，掌握按弹性理论分析内力的方法；4．熟悉现浇梁、板的构造要求；5．掌握钢筋混凝土结构施工图的表达方式、制图规范、提高绘图能力；6．学习绘制钢筋材料表。
三．设计内容及要求(一)设计计算说明书的编制依据有关规范、文献，进行结构选型、结构布置、结构设计计算。
主要包括如下内容：1．进行结构选型、柱网布置，主、次梁布置；2．楼板、主梁及次梁截面尺寸的确定；3．混凝土、钢筋强度等级的选择；4．确定连续板、连续次梁及连续主梁的计算单元及计算简图；5．计算永久荷载（恒荷载）及可变荷载（活荷载）；6．不同荷载下的连续板、连续次梁及连续主梁的内力计算：单向板：按考虑塑性内重分布的方法计算。
次梁：按考虑塑性内重分布的方法计算。
主梁：按弹性理论方法计算。
双向板及其主、次梁：按弹性理论方法计算。
7．选取板、次梁及主梁控制截面内力，分别进行配筋设计及构造设计，并进行裂缝及变形验算。
（二）绘制结构施工图及钢筋材料表：（1）楼盖结构布置图（楼板、次梁、主梁布置）；（2）楼板配筋图及钢筋表；（3）次梁的配筋图及钢筋表；（4）主梁的抵抗弯矩图，配筋图及钢筋表。
（三）完成成果要求：（1）设计计算书一份。
（2）绘制结构施工图一张A1号图纸，包括楼盖结构布置图，楼板配筋图，次梁的配筋图，主梁的抵抗弯矩图，配筋图。
四．设计原始资料1．学生分组及设计参数见表1。
每组3-5人，其他参数由指导教师确定。
2．楼面做法：工业仓库：20-25mm厚水泥砂浆地面；钢筋混凝土现浇楼板；15-20mm厚石灰砂浆抹底。
武汉科技大学城市学院课程设计报告课程名称混凝土楼盖课程设计学部城建学部专业11土木工程班级学号姓名指导教师符媛媛2013 年 2 月15 日混凝土楼盖课程设计任务书题目:混凝土楼盖课程设计1. 课程设计教学条件要求制图室且为多媒体教室。
2. 课程设计任务1)对混凝土楼盖课程设计大纲给定的楼盖平面，按单向板肋梁楼盖进行设计。
2)初步选取板、次梁及主梁的尺寸，确定各构件的计算简图，选取相应的计算方法进行内力计算。
3)根据构件内力计算结构及构造要求进行配筋设计。
4)绘制板、次梁、主梁的结构施工图。
3. 课程设计内容及成果1)结构平面布置(1)进行单向板肋梁楼盖布置，构件按类型编号；(2)主梁按横向布置，梁系贯通，布置规整。
2)设计计算(1)初步拟定板、主梁和次梁的尺寸。
(2)荷载计算。
(3)内力计算：板的内力计算；次梁的内力计算；主梁的内力计算。
具体计算步骤及书写顺序详见课程设计大纲。
3) 绘制结构施工图(1)楼盖结构平面布置图。
(2)楼板配筋图。
(3)次梁配筋图。
(4)主梁配筋图。
(5)梁平法配筋图。
施工图具体要求详见课程设计大纲。
4. 课程设计要求(1)按照正常上课时间在设计教室完成设计，指导老师会抽查到课情况，作为评定课程设计成绩的依据。
(2) 学生独立完成课程设计任务。
指导教师分时段验收学生完成的阶段任务。
(3) 务必在指定时间内完成全部设计并向老师提交设计成果进行答辩。
5．课程设计参考资料[1] 段春花．混凝土结构与砌体结构[M] ．第二版．北京：中国电力出版社，2011.7[2] 中国建筑科学研究院.GB 50009—2001 建筑结构荷载规范[S].第二版.北京：中国建筑工业出版社,2006.[3] 中华人民共和国建设部.GB50010-2010混凝土结构设计规范[S].北京：中国建筑工业出版社，2010.[4] 中华人民共和国建设部. GB/T 50105-2001建筑结构制图标准[S].北京：中国建筑工业出版社,2001.撰写者：符媛媛指导教师：符媛媛附：图1 楼盖建筑平面表1楼面活荷载、梁跨度及分组情况 柱网A ×B/mm 可变荷载标准值/（kN/m 2） 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 6000×6600 54 53 52 51 50 49 48 47 46 6600×6900 45 44 43 42 41 40 39 38 37 6600×7200 36 35 34 33 32 31 30 29 28 6600×7500 27 26 25 24 23 22 21 20 19 6900×7200 18 17 16 15 14 13 12 11 10 6900×7500987 6 5 4 32 1混凝土楼盖设计计算书一、设计项目某工业厂房生产车间。
东北石油大学课程设计任务书
课程混凝土及砌体结构设计
题目混凝土单向板肋梁楼盖课程设计
专业土木工程姓名学号
主要内容、基本要求、主要参考资料等
一、设计的目的
1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。
2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。
3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。
4、了解并熟悉现浇梁板的有关构造要求。
5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。
6、学会编制钢筋材料表。
二、设计要求
根据课程设计任务的要求，全部设计过程包括梁板结构的计算及施工图绘制两个方面的工作，最终应完成设计计算说明书一份，施工图纸一张（2#或2#加长），设计完成后，计算说明书及图纸应及时交指导教师存档，否则没有设计成绩。
具体内容及要求如下：（一）设计计算说明书
1、在设计任务书及指导教师分组的具体要求下，明确设计任务，整理出本人的设计任务书。
2、根据已知的平面和剖面条件进行设计，首先确定结构方案，其中包括主、次梁的布置，板的跨度及跨数，选定板厚及主、次梁的截面尺寸。
3、确定构件的计算简图。
计算简图中应表示梁、板的跨数、跨度、支座情况和荷载的形式、位置及大小。
4、楼盖荷载的汇集及计算。
5、按塑性内力重分布的方法计算板的内力及配筋。
6、按塑性内力重分布的计算方法进行次梁设计。
设计内容包括荷载计算、内力分析、配筋计算（包括正截面和斜截面）。
7、按弹性理论进行主梁的设计，包括荷载计算、内力分析、内力组合（绘制内力包
络图）和配筋计算（正截面和斜截面）。
8、以上的设计计算结果，需经指导教师初步审定后，再绘制施工图一张，图纸的大小为2号或2号加长图的规格，用厚纸铅笔绘制。
（二）结构施工图图面及内容的具体要求
1、要求绘出建筑物的结构平面图和结构布置方案图，布置在图纸的左上角，比例为1∶100～1∶250，按从楼面以上俯视所见为准绘图。
2、绘出板的配筋图（平面及剖面配筋图），比例1：20～1：50。
3、绘制主梁的配筋图和材料的包络图，所配置的每根钢筋都要进行编号，并表明钢筋的实际长度和所需弯起的位置及弯起的角度，表明钢筋切断处的位置及实际长度。
比例X和Y两个方向可以考虑不同的比例尺，亦可以用同一比例表示，1：25～1：50，目的是如何把设计的内容表达得更明细，横断面的比例可以用1：20～1：25。
4、绘制次梁的配筋图时，配筋的弯起和截断位置可参考构造要求做。
每根钢筋都要拉出梁外表示在梁的下面或上面，表明钢筋所需弯起和截断的实际位置和具体的尺寸。
所有的尺寸都以毫米为单位，每根钢筋都要依次编号，以便于施工和钢筋加工，要注意钢筋的编号不能重号，否则会造成施工混乱。
5、板中钢筋的直径与间距应标注于板配筋平面图上，梁纵筋的根数与直径应标注在剖面图上，而箍筋直径与间距则应标注在纵向配筋图上。
6、钢筋长度的计算与标注
7、各种编号钢筋的具体尺寸、直径可用两种方法给出，一种把构件中各编号钢筋等比例地拉于构件外面，分别标注各段尺寸及编号、直径和总长l；另一种方法是统一编制明细表。
8、对于变形钢筋配筋的梁，当几根钢筋在图中有重迭看不出钢筋切点位置时，可于切点以45°短斜线示意。
9、当某些钢筋（如主梁与次梁中负弯矩直筋）不标注位置尺寸便无法确定其准确位置时，应于配筋图中标注其距离构件轴线的准确尺寸。
10、绘图要求符合《建筑制图标准》中有关线型、图例等各项规定，并要求必须用仿宋体字。
三、设计任务书
设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖。
要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算配筋并绘制出结构施工图。
设计资料：
1、车间类别见表1，车间内无侵蚀性介质，结构平面及柱网布置如图1所示，每一位同学选一组数据进行设计（表1、2）。
表1
图1 2 楼面构造。
采用20mm 厚水泥砂浆抹面，15mm 厚混合砂浆天棚抹灰。
3 屋面构造（计算柱内力用）。
三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。
4 梁、柱用15厚混合砂浆抹灰。
5 材料，混凝土采用C25；主梁、次梁受力筋采用HRB335级，其他均采用HPB235级。
完成期限 2010-7-10~2010-7-14
指导教师
专业负责人
2010年 06月 30日。
