铁将军防盗器安装图

铁将军火星人3886说明书铁将军火星人说明书说明:可配置任何款型汽车,产品质保一年!1、电脑识别受袭程度,分级环保报警2、遥控开启行李箱(尾门)3、行李箱(尾门)实时检测4、中控门锁自动化5、环保/声光警戒,可依环境而设6、防误操控,自动回复7、防抢、求救。

铁将军/火星人2118/摩托车单向防盗报警器点用,帮我装那个人没有给我说明书-这个东西很简单,你要是想要直接在网上搜索一下就有了。

铁将军防盗器双向使用说明书?-.有一个是电启动的,双击就可以把摩托打开,但摩托要在空挡.有一个是寻车的,就是你如果把车存起来取的时候望了具体位置,可以按那个按扭,车就会响拌有双闪.大概一共就4个吧防盗的有一二级设定,二级灵敏读高.你是不是按对那。

铁将军火星人2118型摩托车单向防盗器怎么调解灵敏度?-在解除防盗时,长按(解锁键)5秒,方向灯长亮,表示已进入振动灵敏度程式设定状态,然后每按(点火启动键)一次,便在一.二.三.四.五级振动灵敏度选择切换,一级灵敏度最低,五级灵敏度最高,切换灵敏度设定时嗽叭叫一次,方。

铁将军防盗器接线图说明书-防盗器一般都是有9根可以有的线,分别是红1\黑2\黄2\绿1\灰1\白1\黑白红:的是正极一般接电池上的正级或接线路上的一根正级都可黑:接打铁或是负级黄:转向灯上的分别是左右各一绿:为启动有的,接启动继电器上的主动线上灰:是熄。

铁将军防盗器功能?-1)有中控锁功能!2)有声响!3)有锁电路功能!还有其他附加功能!加个铁将军只能防君子!防不了贼!多个响声而已!铁将军摩托车防盗器怎么使用-因为大多数摩托车遥控器,在你把下钥匙后7秒左右都会自动上锁的,你在碰当然会响了.你可以按开锁键就不响了,当然也不防盗了,铁将军是摩托车遥控器里.比较好的品牌!使用很好用的功能有寻车/在一定范围内你按下寻车键车子回响.防抢/在车子启动或驾驶过程中,按此键会自动熄火,在就是自动启动,防盗了.很简单一共就那几个键还都话的图很好用的!汽车铁将军防盗器安装说明书,这个怎么接,求教-先要确认你的车子,中控是什么触发,再根据说明书按到车子触发。

汽车防盗器安装方法——各种车型接线颜色和触法.txt老公如果你只能在活一天，我愿用我的生命来延续你的生命，你要快乐的生活在提出分手的时候请不要说还爱我。

汽车防盗器安装方法——各种车型接线颜色和触法100款车行防盗器接线1奥迪安装时拆下仪表,钥匙门线和转向线都可以找到。

转向线绿线黑条和绿线白条可以在仪表的线上可以找到。

在保险座下边插头处可以找到。

中空锁属于气动锁，绿色蓝条线，位置在走向司机门的线上找。

如果遥控后箱，需要加一个中空锁。

门边开关线从开关接。

如果装带启动防盗器，感应线绕在四根高压线上。

发电机正电检测的，需要改装利用机油感应器的负电加一个断电器转换过来就可以了。

这是由于发电机正电压1.5V，太小。

另一种按装方法是拆下护板，在大线上可以找到钥匙门的线。

2富康如果你没有装过，还有点费劲。

他的线颜色统一，比较难找。

拆下方向盘下的护板，从保险左边往里看固定在里边的插头上找（大插头），转向线、门边线、刹车灯线都可以找到。

中空锁线在保险座上边可以找到：两根橙色细线。

如果装带启动：发电机正电检测需要利用机油感应器加断电器转换过来（正电）这是由于发电机正电供给在ACC线上。

3广州本田 03款以前的车转向线在转向开关下边可以找到：一般为绿色线。

中空锁线在右边找。

打开仪表台侧面盖，从大插头上找，这条线把通向右前门。

它的后箱线在保险后边可以找到：白色红条粗线。

门边线从顶灯接，接正触发。

04款它的中空线是两条橙色细线，在A 柱下边即可找到。

4桑塔纳2000?? 老款2000门锁控制线需要加一个中空锁，转向线在开关下边：绿色黑条和绿色白条。

后来的新秀，门锁控制线是单线触发：红色线通向司机门内，给负电锁门，断开是开门。

在防盗器上用开门的常开，锁门的常闭。

5帕萨特B5?? 转向线在A柱下边可以找到：绿色白条和绿色黑条。

它的中空锁线需要拆开门板可以找到中空线和门边线。

中空线：红色篮条和红色绿条，门边棕色它的后备箱不许要加锁，因为它是和中空锁是一起的，锁门时后备箱也锁，开门时后备箱也开。

丰田系列车型防盗器接线大全丰田系列车型防盗器接线大全09款丰田凯美瑞负触发开锁：紫色带银色。

锁线：灰色带银色。

（在保险盒插头第一个插头上）转向也在保险盒上插头找门边：绿色后箱：黑色（断开要加继电器）08款丰田凯美瑞这个车是触发火线：细红（在三角板里找的）ACC：保险盒里找到了一个7.5安的保险方向：黄带银点,绿带银点。

（在门槛条下找）中控：紫带银点关，深绿带银点开（在通往主门线的大白擦头找）边门：蓝，在门槛条下找油泵：灰（中粗）在三角板最下面的黑色插排上。

（装的是铁将军GSM防盗器）丰田凯美瑞2.4负触发火线<黑> 油泵:灰刹车:蓝色ACC<保险盒里找的>方向<黄带银点><绿带银点>在门槛条下找中控<紫带银点><深绿带银点开>在通往主门线的大白插头找边门<蓝>在门槛条下长。

（负触发）尾箱：是黑色的，剪断中间加两个二极管就没问题了。

在左边备注：门边线：左边：蓝，绿右边：红，黄。

这是四个门的门边线，一个颜色是一根线08丰田卡罗拉负触发，中控线是黄色和蓝色（在三角板内白插头上）转向是：黄色和浅蓝色 +12V是：黄色大线ACC是白色细线刹车线是蓝色细线 ON是：灰色门边线是白色细线在A柱里面，是三条白色排线的，中间的那条就是备注：转向和门边在主门槛下，依次是黄色和浅蓝色带银点，门边线是细白色。

正电和ACC在保险盒上蓝色和白色。

丰田雅力士防盗（08年12月）这个车跟卡罗拉差不多，也是插上安全带且就没有刹车锁门了方向灯：浅蓝，黄中控负触发：绿（开）灰（关）常火：浅绿，门边接主门，接顶灯的点不正常。

ON接油泵了，刹车接开关上了，两条绿色。

主门的ON线要开门才断电的，接不了。

新款丰田在霸王新款的负触发好接，一根红<关锁>一根绿<开锁>转向是紫、黄。

门灯是灰<左前>红<左后>浅蓝<右前.>灰白<右后>油泵：粉色丰田大霸王负触发：信号线：蓝白、蓝银点。

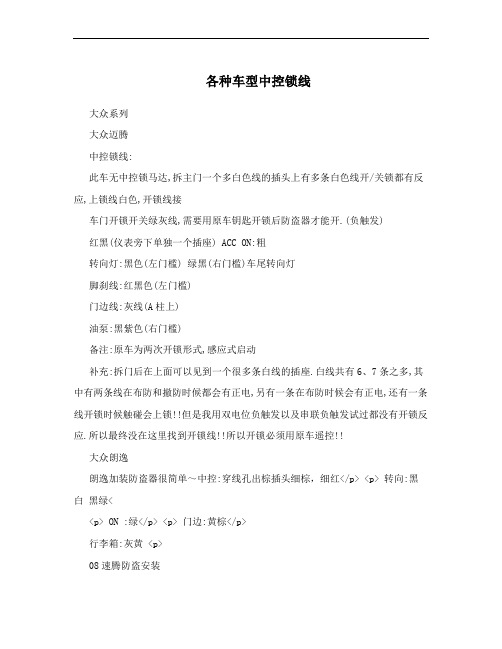

各种车型中控锁线大众系列大众迈腾中控锁线:此车无中控锁马达,拆主门一个多白色线的插头上有多条白色线开/关锁都有反应,上锁线白色,开锁线接车门开锁开关绿灰线,需要用原车钥匙开锁后防盗器才能开.(负触发)红黑(仪表旁下单独一个插座) ACC ON:粗转向灯:黑色(左门槛) 绿黑(右门槛)车尾转向灯脚刹线:红黑色(左门槛)门边线:灰线(A柱上)油泵:黑紫色(右门槛)备注:原车为两次开锁形式,感应式启动补充:拆门后在上面可以见到一个很多条白线的插座.白线共有6、7条之多,其中有两条线在布防和撤防时候都会有正电,另有一条在布防时候会有正电,还有一条线开锁时候触碰会上锁!!但是我用双电位负触发以及串联负触发试过都没有开锁反应.所以最终没在这里找到开锁线!!所以开锁必须用原车遥控!!大众朗逸朗逸加装防盗器很简单～中控:穿线孔出棕插头细棕，细红</p> <p> 转向:黑白黑绿<<p> ON :绿</p> <p> 门边:黄棕</p>行李箱:灰黄 <p>08速腾防盗安装防盗器, 速腾长火。

ON就不用说了，转向黑白。

黑绿。

一共是四根。

有一对需要加二极管。

要不然灯不亮。

油路是蓝带红条在左侧/锁线和门边线在右门里面接的，锁线就是从开关那里面一共四根线，细棕带绿条，《双电位负触发，需要在防盗器白色线上加1K电阻。

》门边我直接一根主门。

也在门子里面是棕带黄条。

尾箱是蓝色在右侧通往后箱的线束里。

是负电。

需要加继电器转换。

09新宝来:《负》锁线在左边三角板里白锁白红开转向黑白黑绿门灯棕黑朗逸;《正电回路》紫黄/灰长火红色 NO红/黑转向绿白/绿黑门灯浅蓝色速腾;《双电位负触发》拆门棕/白加电阻〈800-1000〉转向黑色/白色/黑色/绿色门灯棕/黄尾箱兰色加继电器。

建议东北的安装使铁将军的升级版1个手柄的好使POLO:中控《双电位负触发》接主门内棕绿色线长火粗红 NO黑白色方向灯:黑绿断门线,串联一个整流二极管黑白领域;中控《负》拆门红/蓝红/绿长火红色 NO黑/黄转向黑白黑绿门灯褐带白选粗那跟要加二极管3000中控《单线串联负》细红线往主门线束中找火黑 NO 黑色细转向黑白绿黑单门控制在主驾护板处找,根棕白串联07宝来中控:《双电位负触发》白色加电阻800-1000长火红色 NO红黑转向黑白黑绿门灯主门那根白色插头蓝白色桑塔纳志俊中控:《单线串联负》红色长火红色NO黄黑转向黑白;黑绿门灯棕色捷达;中控《单线串联负》细红从左到右的第二个插头上找火红 NO细红转向灯:黑白黑绿门灯:蓝两厢宝来中控《负》09款上海大众桑塔纳3000原车带中控单线串联负触发中控:红(细) (中控和刹车在左面三角板处找)注意:(在搭铁情况下为锁，剪断为开) 在左门槛通往主门线束中找注意:防盗器橙色不接、黄黑不接、黄色搭铁、白色和黑色接剪断的下方(原车中控主机) 橙黑接剪断的上方(原车马达)此车用单线串联负触发(2000接法) ON:黑色细(在方向盘下方点火开关线束中找)转向灯:黑白、绿黑 (在方向盘下方线束中找)刹车灯:红黑(细)(在左门槛条下找共有3根，接任意一根) 门边灯:此车是单门控制，在主驾护板处找3根棕白，把他们串联起来即可08款一汽捷达单线串联负触法信号线:细红(打开向盘下面的面板从左到右的第二个插头上找) 火线:粗红ACC:细红点火线:黑红转向灯:黑白/黑绿(都在方向盘下面的两组线中找)门灯:蓝(在开关上找)(注意09年的捷达,锁线跟一般的不在同,加上马达是可行的,但是加马达还得破坏门板,所以最好别加。

八代雅阁安装铁将军防盗器打印页面|关闭窗口
01、拆卸驾驶员侧门槛压条。

02、拆卸侧板。

03、拆开车门内饰板。

04、拆下主门的中控锁开关，线插上橙色线为关锁线(负
触发)。

05、已拆开的中控锁开关内焊线(开锁线为负触发)。

06、方向盘座下方保险盒内绿色线为+12V，红色为ACC。

07、门槛线束内橙色线为行李箱开启(正触发)。

08、门槛线束内蓝色、绿色为转向灯。

09、门槛线束内浅绿色为脚刹线；白色为行李箱检测线(负
10、A柱的线束内粉红色为顶灯线。

触发)。

11、报警喇叭在发动机舱内的安装位置。

铁将军6601防盗器说明书
一、功能键简介
设定键：短按设定键，锁门，并进入声光防盜警戒状态。

解除键：短按解除键，解除警戒，车门开锁。

静音键：短按静音键，锁门，并进入静音防盗警戒状态。

寻车键：短按回键，方向灯闪15秒，喇叭鸣叫15秒，寻车；按任意键一下，停止。

二、重要参数
1、声光防盗
短按一下锁车键，车门上锁，3秒后自动进入声光防盜警戒状态。

2、静音防盗
短按一下静音键，车门上锁，3秒后自动进入静音防盜警戒状态。

3.触发报警
触发类型、警戒状态：振动触发；开关触发（车门、ACC.ON、踩脚刹）
声光警戒：喇叭报警，方向灯同步闪烁30秒
静音警戒：方向灯闪烁30秒，喇叭报警，方向灯同步闪烁30秒
4.警戒解除和自动回复
短按解除键一下，解除警戒，车门开锁：解除防盗警戒后，25秒内车门未打开或没受过振动，防盜系统视作误解除，会自动回复到原防盗警戒状态。

5.紧急呼叫（应急报警）
在行驶中，遇悍匪强行抢劫，车主只要按静音键2秒，方向灯亮后，再按寻车键1秒，方向灯立即闪烁，喇叭周期性地报警，以起阻吓和呼叫之作用，按解除键停止报警。

6.遥控开启行李箱
按解除键2秒。

自动开启行李箱。

500款汽车防盗器安装方法——500款防盗器各种车型接线颜色和触法第一章群众系列车型防盗器接线大全09款XX群众桑塔纳3000原车带中控单线串联负触发中控：红〔细〕〔中控和刹车在左面三角板处找〕注意：〔在搭铁情况下为锁，剪断为开〕在左门槛通往主门线束中找注意：防盗器橙色不接、黄黑不接、黄色搭铁、白色和黑色接剪断的下方〔原车中控主机〕橙黑接剪断的上方〔原车马达〕此车用单线串联负触发〔2000接法〕ON：黑色细〔在方向盘下方点火开关线束中找〕转向灯：黑白、绿黑〔在方向盘下方线束中找〕刹车灯：红黑〔细〕〔在左门槛条下找共有3根，接任意一根〕门边灯：此车是单门控制，在主驾护板处找3根棕白，把他们串联起来即可08款一汽捷达单线串联负触法信号线：细红〔翻开向盘下面的面板从左到右的第二个插头上找〕火线：粗红 ACC：细红点火线：黑红转向灯：黑白/黑绿(都在方向盘下面的两组线中找) 门灯:蓝(在开关上找)(注意09年的捷达,锁线跟一般的不在同,加上马达是可行的,但是加马达还得破坏门板,所以最好别加。

还有它不是单线串联的，我的接法是正负触发，在它原来的马达线上加上两个2极管，它原来马达是4线的红、棕、绿、蓝、马达线：绿、蓝，然后在防盗器信号线上加上两个2极管〔为了平安起见〕并接在马达上群众捷达 05款 CIF中控：蓝绿〔正电回路，红色单线串联负触发，在车主门内〕ACC ON：红黄/黑〔方向盘下线束中〕转向灯：黑黑/白〔方向盘下的线束中〕门检：棕脚刹：黑/红捷达都市春天ACC：黑蓝方向灯：黑白、黑绿中控：白、黄〔在方向盘的左下边。

一共三个插座的。

靠门的那个〕正电回路新捷达王〔原车带遥控系统〕锁线在方向盘左侧有三个插头自左数第一个有绿和蓝接正电回路也可在用单线串联负触发在包着的那捆线里，细红记住是细红新普桑2000〔时代骄子带气囊〕单线串联负触发：中控信号线：细红〔A柱下通往门里的线束里〕转向灯：黑白\黑绿 (组合开关下右边插头,从右数第一根和第三根)火线:粗红 (点火开关下插头中间粗红色)(老款2000门锁控制线需要加一个中控锁,转向线在开关下边:绿色黑条和绿色白条。

铁将军汽车防盗器告诉你汽车防盗器安装方法说到汽车防盗器，大家一听这个词应该都能理解是什么意思吧！其实汽车防盗器是集GSM网络数字移动通信技术和GPS卫星定位技术于一体的高科技防盗产品，是继单向防盗器、双向防盗器后的新一代汽车防盗产品。

它利用移动通信网络，彻底解决了普通防盗器无法解决的距离限制和易于破解的难题。

除具有普通防盗器功能外，还具有手机控制、短信定位、远程监听、远程报警、全语音提示操作等功能。

无论在何时何地，您只要通过电话就可对您的爱车进行监控，让它得到最佳的保护。

那么汽车防盗器安装方法又是什么呢？今天小编就来跟大家分享一下。

汽车防盗器汽车防盗器安装方法一、安装汽车防盗器技术要求布线要求：先找好主机固定的位置，线分两路，一路往方向盘底盖，把电源（红色）、ON线（白色）、控制30A断电器线（黄色）、转向灯线（两条棕色），其余的线往保险盒及左前方、前盖（喇叭线米红色）、车门开关线（蓝色）、中控锁线、仪表台上（LED灯线、天线）2、安装前，先将线全部接上，检查线路正确无误后，再分别把电源、震动器、LED灯插上主机，主机及震动感应器的位置应避免音响喇叭等高磁场的地方。

固定主机、震动感应器的位置注意它们是否有高温产生的电器部位以及还要注意防水（漏水）。

防盗器装的好与不好，反映在查找车线是否正确，接线质量是否过关等。

线的查找必须正确，线不能虚接，不该搭铁的地方不能搭铁，搭铁的地方必须搭实。

接线处必须紧固、绝缘，否则极易造成烧毁防盗器主机，或车辆电路的严重后果！二、汽车防盗器配线与寻找判断方法汽车防盗器配线1、起动马达线：测电笔一端接地（搭铁），一端找线。

钥匙开关开至ON状态，测电笔不亮，起动马达时测电笔会亮，松开马达时测电笔会灭，为起动马达线。

2、ACC线：钥匙开关开至ACC位置时电笔会亮，ON时电笔也亮当起动马达时电笔灯会灭（无电），此线为ACC线。

3、ON线：当钥匙开至ON时，测电笔有电，在起动马达时测电笔也会亮（有电），此线为ON线。

过些日子就要开车回老家过春节了，这几天抽空跑四儿子给爱车做保养维护的工作，与修车师傅交流中了解到“胎压监测”这个词，确实是孤陋寡闻，对于新入车的车友，可能有人听说过胎压监测报警器这回事，甚至可能压根就不知道有这种东西，也不知道它到底有什么作用。

爆胎或漏气前都会有一些异常的征兆，老司机大部分都会有所察觉，而对于新手朋友，可能经验还缺乏，对于汽车行驶时的正常状态感知偏差，当汽车轮胎出现被扎漏气、胎压过低过高、温度过高等等问题，我们无法实时判断出来，这存在的隐患可就大了，轻则轮毂报废，重则引发交通事故，车毁人亡。

出于安全，我也不敢含糊，听完修车师傅的话，索性在四儿子这边就买了个铁将军的胎压监测报警器，外置胎压监测的，安装相对容易点。

这不，安装的时候傻了，也不知道给大伙拍下安装的过程，那么我大概回忆下讲讲安装的要点和相关的设置问题！胎压监测报警器产品型号：铁将军T213-D胎压监测报警器全家福：安装外置传感器（照搬铁将军的安装图，别吐槽我啊，很详细了）：本来担心外置传感器会被偷，结果装上了，两边拧紧也行，用手是比较困难拧下来，还行，算满意了。

和内置式传感器配对是不一样的，不能采用配对器配对法，和充放气器配对法安装位置：显示屏位置是安装在车内后视镜的上方它的安装其实是比较简单的，接ACC和地线就可以啦（建议去4S点或者铁将军的安装点安装）设置按钮说明：首先我们把见面进入配对状态，连续短按五下设置键（中间的按钮），进入配对状态接着出现前左轮在闪烁，当出现具体胎压数字就是证明前左轮胎安装成功以此类推，右前轮和右后轮也通过这个步骤进行设置四个轮胎配对成功后，按SET键，设置键保存退出可能会出现的问题：第一：电源不是直接插在点烟器上的，要另外接线；解答：产品是要接电源线才可以通电的哦，建议到4S店安装第二：显示屏到晚上看不见；解答：晚上看不见，要看下显示器上的背景灯有没有开哦，按调节键就可以开启或关闭第三：按照说明书上的操作，进入不了设置系统。
