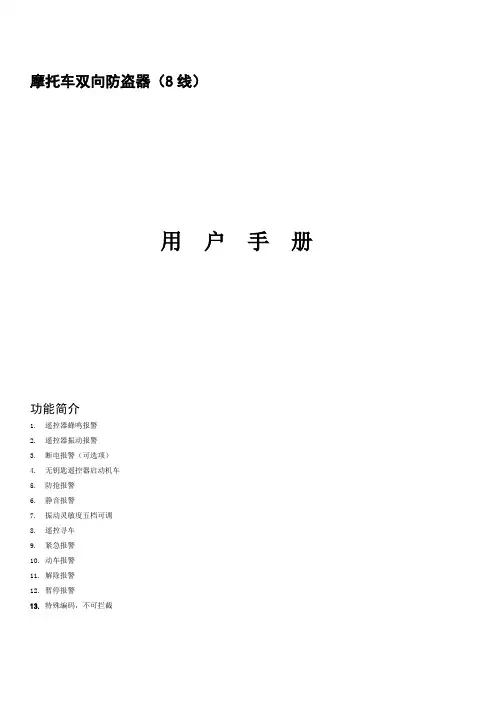

首先非常感谢您使用此产品,在安装使用此产品之前请仔细阅读以下说明
注意事项:
1 收到货后三天内请及时确认以便为您提供完善的售后服务,有任何问题请先向客服人员
咨询,不要随意给予本店中差评,中差评一律不提供售后服务。
2本产品只适用于12V电源的摩托车,助力车等,请不要将此产品用于高于12V电压的任何机车,以免损坏主机。此情况不在保修范围。
3测试的时候,请一定要先接12V电源方可正常测试,切勿直接将外置的9V电池插上,以测试其功能,9V电池属易耗品,请定期检查,电压不足请更换。
4请选择正确的安装方式,严格按照说明书上的接线图去操作,安装。强烈建议用户到摩配店或维修店安装,如果由于安装或使用不当或造成的一切损失,一律与本店无关。
5产品非人为问题,一律实行6个月包换服务,来回运费均由用户自理。
6所有无线电设备都可能受到干扰,从而影响其性能,安装的时候请正确安放主机的天线,以发挥产品的正常性能。
7配件和电池必须使用正规配件,勿使用劣质的电池,本产品不具防水性能,请保持其干燥。
8摩托车放置长时间不驾驶,电瓶电量容易耗光,初次使用的时候,务必将防盗器主机插口取下,待电瓶电量充足再装上使用,切记!!!
常见问题分析
1灵敏度可以用遥控来调节,详情参考说明书。灵敏度与安装方式也有很大的关系,如果觉得太灵敏或者是不灵敏,可以把主机换个位置安放,以达到理想状态。
2双向遥控一会又报警一会又报警,主机的喇叭有时候响有时候不响,反应迟钝,不灵敏。以上状态为电瓶线没接好,主机处于断电状态,请仔细检查线路。
3用遥控开启或者关闭不了自动锁车功能。注意,开启或者关闭自动锁车功能,一定是要用双向遥控器来操作,且是长按上锁键来完成。
摩托车防盗器接线详细说明
接线说明:
1、红线:接电瓶正极。(踏板车接稳压器的正极)
2、黑线:接电瓶负极。(踏板车可接地线/负线)
3、黄线:共有两根,分别接左右转向灯。
4、橙线:接电门锁正电输出(或接闪光器),接在电门锁向全车供电的输出线上。该线路的作用是在防盗状态时检测钥匙开关
是否打开,在遥控启动时向全车供电。
5、蓝线:是遥控启动线,接继电器正启动极。(蓝线在启动时输出正电)
注意1:有些挂档的车子在档位上也能遥控启动,停车时必须挂回空档,但如有离合以及空档开关保护的就没事。
注意2:踏板车停车时尽量支大撑,虽没档位,但启动时由于电门的作用,可能会带动后轮转动,如误操作不安全。
注意3:如机车启动控制的是负极,须安装继电器来转换,因为防盗器为正电启动型。(见附图)
6、粉红:上熄火线。交流点火的车,于断开点火器的(黑白)熄火线,接上靠电门锁的这头。
7 灰线:下熄火线。交流点火的车,于断开点火器的(黑白)熄火线,接上近点火器这头。即可实现遥控熄火和启动。
注意1:如果不需要遥控启动只要遥控熄火,那么只要将灰线接到熄火触发线就行了。
注意2:对于直流点火器的车来说,只要将灰线接触发线,就能实现遥控启动和熄火。(单独有手把熄火开关的除外)8、白和红线:共2条,接喇叭用的。
(参考)启动线:本田系一般是接-黄/红线 铃木系接-黄/绿线 雅马哈系接-蓝/白线
关于熄火线,对于一般的交流点火的车来说,防盗器的灰色线接点火器插头的黑/白线
对于直流点火器的车来说,只要将灰线接触发线(本田系一般是接-蓝/白线.蓝/黄线),就能实现遥控启动和熄火。
熄火线--------------
本田系一般是接-黑/白线 雅马哈系接-黑/白线
铃木系 GN.GS.EN接点火器插头的白线
豪爵铃木巨星踏板系列接电门锁插头的白线
关于防盗器“灰色”线的说明:
“直流点火”车的熄火方法是直接断电锁达到熄火的。防盗报警的强行熄火是靠其灰线将点火器的黑白熄火线通过防盗报警器接地来实现的。这样,我们可以把灰线并接在点火器的触发输入线上就可以实现遥控熄火了。但是,注意别接错,如接到点火器输出的高压包线上,虽然可以熄火,但会烧坏保险,严重时可能会损坏点火器。高压点火线圈的输入或输出线都不能接灰色线使用。灰线接触发线熄火的原理是,使磁电机出来的脉冲信号直接接地,导致点火器得不到信号而实现熄火。
并于防盗器“粉红”线的说明:
粉红线是在防盗器主机内通过开关与灰线连接的线,是熄火输入。在防盗器解锁的状态下,粉红线和灰线是连通的;在防盗器上锁的情况下是断开的。当按下遥控器解锁键时,灰线搭铁摩托车熄火。当按下遥控器的遥控启动按键时,粉红线和灰线断开,灰线没有搭铁,同时防盗器蓝线输下+12V 的电。
如何断定摩托车是正启动,还是负启动?
方法:找根线,一头连启动继电器的启动线,一头搭铁,如果车有反应就说明是负启动的,如果车没反应则是正启动。如果是正启动的话可直接接
如何断定摩托车是交流点火,还是直流点火?
方法:将电瓶的两极其中一极断掉,如果还能启动车子,就是交流点火;否则,就是直流点火。
把摩托车改成只有空档状态下才能启动的接法(见图示)
启动继电器一共有四根线:2条粗线,2条细线。1条细线接到启动线,另一根细线(有的车接到刹车制或离合制)就接到空档灯,这样就可以空档才能启动。
下图为正启动+交流点火的接法(常用接法):
下图为负启动+直流点火的接法:
下图为遥控启动方面接继电器的接法。正启动,就直接接上蓝线。负启动,要加接继电器。如果车本身还有刹车才能启动的功能的话,
常见故障解答:
1、熄火故障:灰线:是否接在点火器熄火线位置上.
粉线:是否接在熄火线靠电门位置上.
橙线:电门锁正电输出,接在电门锁向全车供电的输出线上。该线路的作用是在防盗状态时
感知钥匙开关开启,在遥控启动时向全车供电,如果在使用中发现有这样的现象,检
查该线是否连接妥当。
2、遥控启动故障:做遥控启动时候,要符合几个条件,一是全车有电源供给,二是熄火被解除,三是有档位检测的车辆,
还需要在空挡位置或者是捏住刹车,控制遥控启动的线路有橙色线、蓝色线、灰色线、粉色线。直流点
火车型只用灰色线。交流点火车型灰色线和粉色线都要用。
1>、做遥控启动后,启动电机不能转动。
检查橙线是否向全车供电,如果有供电,此时请用摩托车的启动按钮启动车辆,如果能启动,说明蓝色线连接错误,请检查蓝色线的连接是否正确。如果用摩托车的启动按钮启动车辆,电机转动,但是发动机仍然不能启动,说明熄火线连接故障,把熄火线解开,如果用摩托车的启动按钮启动车辆,如能启动,说明熄火线发生故障,需检查线路。
2>、做遥控启动后,启动电机不能转动,检查全车的电气图纸,如果需要捏住刹车才能启动的车型,需要做摩托车启动
线路的改动才能做遥控启动,这种情况下,我们建议不要接遥控启动线路,因为改装会改变全车的电路特性,安装工不易掌握安装的规范。
