汽车防盗器中控锁控制线安装方法及原理讲解

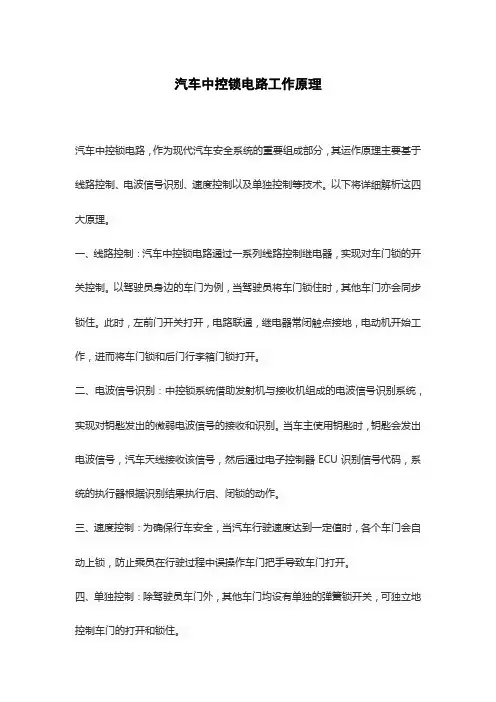

汽车中控锁电路工作原理
汽车中控锁电路，作为现代汽车安全系统的重要组成部分，其运作原理主要基于线路控制、电波信号识别、速度控制以及单独控制等技术。

以下将详细解析这四大原理。

一、线路控制：汽车中控锁电路通过一系列线路控制继电器，实现对车门锁的开关控制。

以驾驶员身边的车门为例，当驾驶员将车门锁住时，其他车门亦会同步锁住。

此时，左前门开关打开，电路联通，继电器常闭触点接地，电动机开始工作，进而将车门锁和后门行李箱门锁打开。

二、电波信号识别：中控锁系统借助发射机与接收机组成的电波信号识别系统，实现对钥匙发出的微弱电波信号的接收和识别。

当车主使用钥匙时，钥匙会发出电波信号，汽车天线接收该信号，然后通过电子控制器ECU识别信号代码，系统的执行器根据识别结果执行启、闭锁的动作。

三、速度控制：为确保行车安全，当汽车行驶速度达到一定值时，各个车门会自动上锁，防止乘员在行驶过程中误操作车门把手导致车门打开。

四、单独控制：除驾驶员车门外，其他车门均设有单独的弹簧锁开关，可独立地控制车门的打开和锁住。

此外，根据中控门锁的结构和控制方式，中控门锁可分为双向空气压力泵式和微型直流电动机式，同时还可分为带防盗系统和不带防盗系统两种。

直流电动机式主要通过控制电路电流来控制电动机，进而控制门锁的开闭，主要由开关、电动机、传动和执行部分以及相关的继电器组成。

汽车中控锁电路的工作原理及其组成部分涵盖了线路控制、电波信号识别、速度控制和单独控制等技术，这些技术共同确保了汽车的安全性和便捷性。

随着科技的不断发展，中控锁系统将会在功能上更加丰富，为消费者带来更优质的驾驶体验。

简易中控锁安装方法引言现代生活中，车辆已成为我们日常生活不可或缺的一部分。

然而，由于技术的进步和社会的发展，车辆被盗的风险也越来越高。

为了更好地保护车辆的安全性，中控锁的应用越来越普遍。

本篇文章将介绍中控锁的安装方法，帮助车主们提高车辆的安全性。

第一步：准备工作在安装中控锁之前，我们需要准备必要的工具和材料。

常见的工具包括螺丝刀、扳手和钳子等。

材料方面，我们需要购买一套中控锁装置，包括中控锁主机、传感器、遥控器和连接电缆等。

第二步：拆卸车门板安装中控锁的第一步是拆卸车门板。

首先，用螺丝刀卸下车门把手的螺丝，并将把手取下。

接下来，揭开车门板上的塑料盖板，用扳手卸下固定车门板的螺丝。

然后，用力将车门板从门上抽离出来。

请注意，在拆卸车门板之前，您可以查阅车辆的拆卸手册以了解相关指导。

第三步：安装中控锁主机安装中控锁主机是中控锁安装的重要步骤。

首先，根据车辆的尺寸和形状，选择适合的位置来安装主机。

通常，中控锁主机安装在车内侧，靠近车门上方的位置。

接下来，使用螺丝刀和钳子将主机牢固地固定在车门上。

第四步：连接传感器安装中控锁的下一步是连接传感器。

传感器是中控锁的重要组成部分，用于检测车门是否关闭和上锁。

首先，根据中控锁主机和传感器之间的连接端口，选择合适的连接电缆。

然后，将连接电缆插入主机和传感器之间的端口，并确保牢固连接。

第五步：连接电源安装中控锁的最后一步是连接电源。

使用电缆将中控锁的主机连接到车辆的电源系统上。

根据中控锁的型号和车辆的不同，电源连接的位置可能有所不同，但通常在车辆的电池或保险丝盒附近。

请确保电源连接正确且稳固。

第六步：测试和调试在完成安装后，我们需要进行测试和调试，以确保中控锁的正常运行。

首先，关上车门，并使用遥控器进行解锁和锁定的操作。

确保车门可以迅速响应，并正确地锁定和解锁。

如果发现任何问题，应及时修复或调整。

结论通过本篇文章，我们了解了中控锁的安装方法。

为了保护车辆的安全性，中控锁是一种简单而有效的解决方案。

中控门锁典型电路的工作原理、识读方法中控门锁电路主要由门锁开关、门锁控制器和门锁电动机等组成，其中门锁开关可以是门锁钥匙，也可以是车门内的门锁开关，或者是通过门锁提钮来完成门锁齐闭的作用；门锁控制器可以是独立装置，也可以集中于防盗电脑或车身控制单元内。

1中控门锁基本控制电路中控门锁基本控制电路主要由左右侧门锁控制开关、门锁控制器和门锁电动机等组成，电路如下图所示。

电路工作原理如下：该门锁开关输出负极性的信号，故控制电路为负触发方式，且左、右门锁开关为并联关系；门锁控制器内有电子控制部分，主要负责接收门锁开关的触发信号，输出具有时间控制功能的继电器驱动信号；门锁电动机可以是全车门锁电动机或包括后备厢锁电动机。

①门锁开启　将门锁开关（左或右）置于K1（K2）/开位置，搭铁→K1（K2）/3→K1（K2）/1→门锁控制器4号端子→将门锁开启触发信号送给门锁控制器内，电子控制器将控制晶体管VT1工作在开关状态，晶体管VT1的c极和e极导通，搭铁信号送至J1/86，J1/85因有30电源，开锁继电器工作。

门锁电动机电路为30 电源→门锁控制器1号端子→J1/87 → J1/30→门锁控制器3号端子→M/1→M/2→门锁控制器6号端子→J2/30 → J2/87a→门锁控制器2号端子→31搭铁→蓄电池负极。

此时门锁电动机M/1为正，M/2为负，打开门锁，动作时间取决于门锁控制器电子控制部分。

②门锁闭锁　将门锁开关（左或右）置于K1（K2）/闭锁位置，搭铁→K1（K2）/3 →K1（K2）/2→门锁控制器5号端子→将门锁闭锁触发信号送给门锁控制器内，电子控制器将控制晶体管VT2工作在开关状态，晶体管VT2的c 极和e极导通，搭铁信号送至J2/86，J2/85因有30电源，闭锁继电器工作。

门锁电动机电路为30电源→门锁控制器1号端子→J2/87 → J2/30→门锁控制器6号端子→M/2→M/1→ 门锁控制器1号端子→J2/30 → J2/87a→ 门锁控制器2号端子→31搭铁→蓄电池负极。

汽车防盗器接线方法汽车防盗器的线色资料1乐风:全部线在脚踏扳下，下数上第一个横白色插头转向天蓝，深蓝，ACC 黄门边（在通后面的大竖线里面）白色带黑色条纹中空要加马达主马达有3 根线，黑色的是地线，两根马达用电笔试跳的很厉害，剪断黑线用正负触发也跳的很厉害（接一根就不跳）后来只能加马达雪佛兰2厢油路：褐色中粗；转向灯：兰、浅兰；开门：黄/绿；锁门：灰/绿；门灯：纯白丰田皇冠开门：紫色；锁门：粉红色；尾盖：浅绿色，在门板里；油电：黑；门灯：红、绿、红、绿四条；转向：黄、绿（中粗）克莱斯勒油电：兰/橙；转向：白/黄、白/绿(右边)；门灯：紫/白右前、紫/绿右后、紫左前、紫/绿左后；中控：左前门手动开关盒内焊线出来普锐斯中控：开门：浅绿；锁门：褐色标致307 油电：粉红（后座下）；开门：红色（右门内）；锁门：蓝色（右音响上面）；转向：红色/褐色；门灯：褐色（正电）尼颐达锁门：棕银点、灰银点（在通往左前门的小束线）转向：白银点、紫银点，在A柱上方大的白色插头中；电源：蓝色；ON：粗黄；启动：白；门灯：细蓝银点，门灯注意在司机左下方插头中，插头上是兰点、插下线绿标标志206 中控：黄；开锁：粉；上锁福特油电：绿/橙；尾盖：橙/黑；开门：黑/绿；锁门：黑/橙；转向：兰、兰/红；门灯：黑/兰长安福特油电：绿/红右边；开门：黑/红；锁门：黑/绿（左门内）；转向：兰/红、兰（右边）；门灯：黑/黄雷诺油电：白/黄，一排右数；开门：粉红；锁门：紫（负）；转向：橙，13插头米黄/浅黄；门灯：白林肯油电：绿/黄；开门：红/绿；锁门：红/黄；尾盖：紫/黄；转向：橙/浅蓝、浅绿/橙凌帅油电：粉红；转向：红、褐；门灯：浅绿/兰、紫/褐；开门：橙；锁门：绿凌坤商务车油电：黑/兰右边；开门：褐/红；锁门：绿/红；转向：绿/黄、绿/褐，同在保险盒右边黑继电器边，左2个插头；门灯：红带银点，大插头左线束飞度和广本思迪开门：黄；锁门：白/黑带银点；油电：绿/黄，右边音响下；门灯：绿/红；转向：绿/红、绿/黄颐达丰田开门：灰色；锁门; 褐色；油电;兰；转向：紫左、白右；门灯;浅绿曰产奇骏油电：黑/黄（灰新）开门：灰；锁门：紫；转向：绿/黑、绿/黄；门灯; 红、红/白现代跑车油电：红（中粗）开门; 绿/黑；锁门;绿正电回路，保险盒下方插头处；转向：红/橙、橙；门灯：黄起亚远航油电：黄；转向：兰兰（保险盒后）锁：兰色；开：白门灯：黄尾盖：兰现代油电：红开：绿/黑锁：绿转向：橙，红/橙起亚开：黄/红锁：白/兰油电：红/黑（右）门灯：绿/黄（仪表台下）转向：黄/黑浅绿/红索纳塔油电：灰（粗）转向：兰浅兰（绿）尾盖：兰（中粗）开：浅兰锁：白（保险盒后靠线旁）门灯：黄带银点现代途尚油电：红开：白锁：黄/白（方向盘下右边2个继电器转向：灰深灰门灯：黄/黑（仪表盘后)现代吉普新油电：红开：白锁：黄/白（门类中控开关）转向：灰和深灰门灯：黄华泰特拉卡开：粉红/黑锁：灰/橙转向：白/黑（继电器盒后）门灯：橙（右边第5条上面灰色插头）曰产帕拉丁油电：绿带红银点转向：灰/红灰/蓝（方向柱下面）开：蓝/白锁：蓝/绿（音响下）蓝鸟油电：黑/红开：灰/黑锁：灰（仪表下电脑盒，正电回路）转向：绿/白绿/黑门等：红/白（立柱下）欧雅油电：红/蓝开：棕/白锁：棕/白门灯：灰转向：黑/绿黑/白皇冠3.0 油电：黑/橙尾盖：黑开：黑/黄锁：黑转向：/绿/黑绿/黄门灯：红/白欧宝3型油：兰/红:开：棕/白锁：棕/红门灯：灰转向：黑/白黑绿凌志400 油电：绿尾盖：兰/红开；绿/黑锁：绿/红转向：绿/黑绿/黄门灯：红/白陆虎自由人油电：紫/白开：黑/红锁：黑/粉红转向：绿/红绿/白门灯：紫白三凌太空油电：黑/黄开：兰/红锁：兰/黑门灯：红转向：绿/黄绿/红三凌吉普油电：黑开：褐/红锁：褐/绿门灯：红绿转向：红/绿黄/绿三凌V6新油电：黑/兰（右前）转向：绿/红绿/黄（右边保险盒）开：蓝/红锁：蓝/黑（正。

一中控锁及控制原理1中控锁的结构和原理：中控锁内部为一个线圈驱动或电机驱动机构，改变线圈或电动的电流流向控制开锁或落锁，所以中控制锁常只有两个引线，两个引线一个接电源的正极，另一个引线接电源的负极的时，中控锁控制门锁机构开锁，反之，当正负极互换时，则会落锁。

中控锁内部为线圈驱动中控锁内部为电机驱动中控锁的开锁或落锁有三种控制方式：（1）有防盗器直接控制，（2）防盗器通过中控锁控制盒控制。

（3）车钥匙控制主控锁（即驾驶门锁）的开锁或落锁，主控锁通过中控锁控制盒控制其它门的中控锁开锁或落锁。

2中控锁控制盒的结构和原理：中控锁控制盒的结构原理图中控锁控制盒结构和原理如上图所示：共有8根引线，其中两根为电源线：红的接电瓶的正极，黑的接电瓶的负极；两根为中控锁接线，分别接中控制锁的两个引线；还有四根控制线：控制线A两根和控制线B两根，从结构和原理图中可以看出，控制线A两根线的作用是一样的，因为他们在中控锁控制盒内实际为一根引线，只不过是引出控制盒时分为了两根，同样的原理，控制线B两根线的作用也是一样的。

在控制盒内有两个相同的继电器和相应的时间控制电路，当两个继电器的线圈不通电时，中控锁接线均搭铁，当一个继电器线圈通电时，这个继电器控制的中控锁接线接正，所以，当两个继电器A和B分别通电时，即可以实现中控锁的开锁或落锁。

继电器A和B线圈的通电或断电由控制线A和B通过时间控制电路控制，控制线A搭铁可接正极时，时间控制电路A控制继电器A线圈通电，同理，控制线B搭铁可接正极时，时间控制电路B控制继电器B线圈通电。

时间控制电路的作用是控制继电器线圈的通电时间，为了实现准确的开锁或落锁动作，即使控制线A或B长期搭铁或接正极，而时间控制电路控制继电器线圈的通电只有不到一秒钟时间。

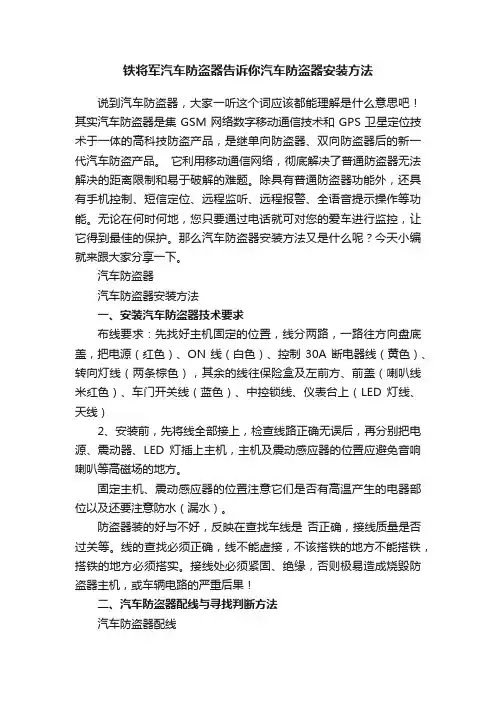

3关于中控制锁的安装：1、布线要求：先找好主机固定的位置，线分两路，一路往方向盘底盖，把电源（红色）、ON线（白色）、控制30A断电器线（黄色）、转向灯线（两条棕色），其余的线往保险盒及左前方、前盖（喇叭线米红色）、车门开关线（蓝色）、中控锁线、仪表台上（LED灯线、天线）2、安装前，先将线全部接上，检查线路正确无误后，再分别把电源、震动器、LED灯插上主机，主机及震动感应器的位置应避免音响喇叭等高磁场的地方。

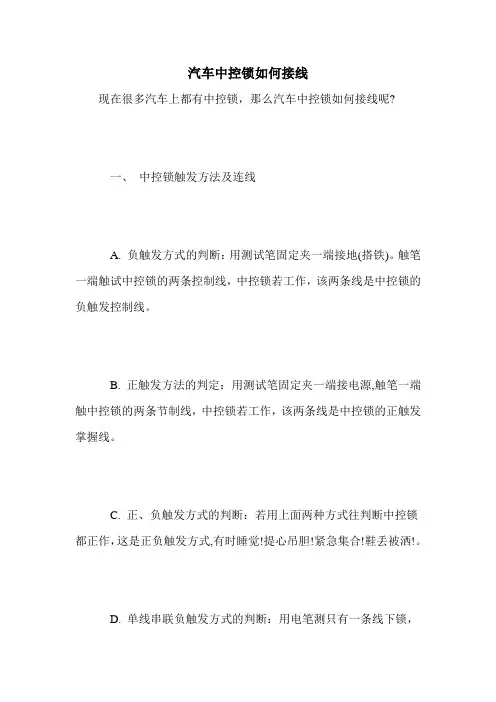

汽车中控锁如何接线现在很多汽车上都有中控锁，那么汽车中控锁如何接线呢?一、中控锁触发方法及连线A. 负触发方式的判断：用测试笔固定夹一端接地(搭铁)。

触笔一端触试中控锁的两条控制线，中控锁若工作，该两条线是中控锁的负触发控制线。

B. 正触发方法的判定：用测试笔固定夹一端接电源,触笔一端触中控锁的两条节制线，中控锁若工作，该两条线是中控锁的正触发掌握线。

C. 正、负触发方式的判断：若用上面两种方式往判断中控锁都正作，这是正负触发方式,有时睡觉!提心吊胆!紧急集合!鞋丢被洒!。

D. 单线串联负触发方式的判断：用电笔测只有一条线下锁，再找没有开锁线，而且剪断这根线会开锁。

E.正负触发和正电回路判断都是一样的，有人说。

正负触发的不必定能用上正电回路。

它们判断方式都是在开锁或关锁时分辨有两跟带正电的线，断开这两个可以接正负触发，但是不必定要用正电回路。

在断开线后，然后在给锁分离一个正电，这时看锁是不是开或者关，这才断定是不是正电回路。

F.双电位触发：他是同一条线在高电压和低电压的时候会有两个动作(试电笔一头夹负，一头试中控盒，假如一根线涌现开或关，再碰一次，呈现关或开，就有双电位负触)G. 单线负触发(判断方式就是同一条线重复动作，给一次电就动一次)H.单线串联负触发和单线负触发差别就大了单线串联负触发就是把中控线断开给主机供电和正电回路的供电相反单线负触发。

(单线串联负触发判断办法找到一条中控线给负电动作一次剪断动作一次)I.开关串联负触发，说白了就是负触发，只是这负电不是用的我们产品的负电而是原车中控的负电，你就是负触发也能装，为什么?要是原车中控的负了，我个人以为是他的中是须要特定的电压和电流来控制(判断办法和负触发一样)，至于怎么配线，防盗器的阐明书里有。

很多人问到汽车中控锁真的安全吗?使用中控锁是会起到一定的安全作用的，更多的汽车安全用品小知识尽在。

汽车防盗器如何连接汽车中控锁
汽车防盗器是集GSM网络数字移动通信技术和GPS卫星定位技术于一体的高科技防盗产品，是继单向防盗器、双向防盗器后的新一代汽车防盗产品。

它利用移动通信网络，彻底解决了普通防盗器无法解决的距离限制和易于破解的难题。

除具有普通防盗器功能外，还具有手机控制、短信定位、远程监听、远程报警、全语音提示操作等功能。

无论在何时何地，您只要通过电话就可对您的爱车进行监控，让它得到最佳的保护。

那么汽车防盗器如何连接汽车中控锁呢?
接到车上左前门，有4个马达，中控那个马达有五根线，中控锁那里有六个插口，一个接电源，另五个对插，其他三个马达两根线直接与中控马达的蓝绿两线并接，布好线就行。

汽车防盗系统，是指防止汽车本身或车上的物品被盗所设的系统。

它由电子控制的遥控器或钥匙、电子控制电路、报警装置和执行机构等组成。

最早的汽车门锁是机械式门锁，只是用于汽车行驶时防止车门自动打开而发生意外，只起行车安全作用，不起防盗作用。

随着社会的进步、科学技术的发展和汽车保有量的不断增加，后来制造的轿车、。

汽车防盗器安装方法——各种车型接线颜色和触法步骤一：购买适合自己车型的防盗器首先，你需要购买适合你车型的汽车防盗器。

购买之前，建议你先了解自己车辆的电路系统和电路图，这样才能选择到合适的防盗器。

步骤二：准备工具购买好防盗器后，你需要准备一些工具，例如电工剪、扳手等。

根据防盗器的具体要求，你还可能需要钻孔机或其他特殊的工具。

步骤三：查找电源线和遥控器电源线在进行防盗器安装之前，你需要先查找到车辆的电源线和遥控器电源线。

通常情况下，电源线位于车辆的引擎舱内，遥控器电源线位于车辆内部，例如方向盘背后或中控台位置。

步骤四：接线接下来，你需要根据防盗器的接线方式将防盗器连接到车辆的电路系统中。

具体的接线方式会因不同的车型而有所差异，下面是一些常见的车型接线颜色和触法的概述：1.奥迪/宝马/奔驰等德系车型：-正螣线（红色）：接到电瓶的正极；-负螣线（黑色）：接到电瓶的负极；-导航正螣线（红色）：接到ACC或IGN2上；-方向灯刹车螣线（橙色）：接到相应信号线上。

2.日本车型（丰田/本田/日产等）：-正螣线（红色）：接到电瓶的正极；-负螣线（黑色）：接到电瓶的负极；-流星灯螣线（橙色）：接到刹车灯线上；-打火线（黄色）：接到启动开关线上。

3.美系车型（福特/雪佛兰/道奇等）：-正螣线（红色）：接到电瓶的正极；-负螣线（黑色）：接到电瓶的负极；-方向盘操控螣线（橙色）：接到方向盘操控线上；-ACC电源线（黄色）：接到ACC或IGN2上。

步骤五：安装蜂鸣器和其他配件在完成接线之后，你需要安装蜂鸣器和其他配件。

根据防盗器的不同，安装方法也会有所不同。

一般来说，蜂鸣器可以安装在车辆的引擎舱内或车内的安全位置。

步骤六：测试防盗器最后，你需要测试防盗器是否正常工作。

你可以通过触发遥控器按钮来测试防盗器的报警和解除报警功能。

确保防盗器能够准确地检测到车辆的震动和非法入侵。

总结：以上是一个基本的汽车防盗器安装步骤的指南。

不同的车型和品牌可能有不同的接线方式，因此在安装之前最好先参考车辆的电路图和防盗器的安装说明书。

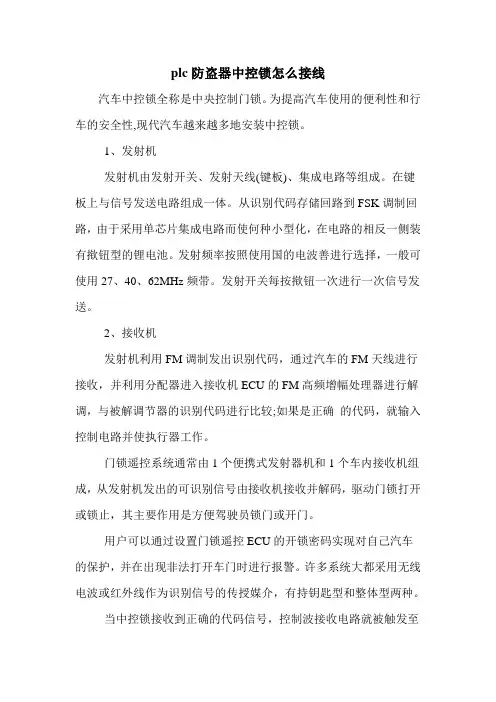

plc防盗器中控锁怎么接线
汽车中控锁全称是中央控制门锁。

为提高汽车使用的便利性和行车的安全性,现代汽车越来越多地安装中控锁。

1、发射机
发射机由发射开关、发射天线(键板)、集成电路等组成。

在键板上与信号发送电路组成一体。

从识别代码存储回路到FSK调制回路，由于采用单芯片集成电路而使何种小型化，在电路的相反一侧装有揿钮型的锂电池。

发射频率按照使用国的电波善进行选择，一般可使用27、40、62MHz频带。

发射开关每按揿钮一次进行一次信号发送。

2、接收机
发射机利用FM调制发出识别代码，通过汽车的FM天线进行接收，并利用分配器进入接收机ECU的FM高频增幅处理器进行解调，与被解调节器的识别代码进行比较;如果是正确的代码，就输入控制电路并使执行器工作。

门锁遥控系统通常由1个便携式发射器机和1个车内接收机组成，从发射机发出的可识别信号由接收机接收并解码，驱动门锁打开或锁止，其主要作用是方便驾驶员锁门或开门。

用户可以通过设置门锁遥控ECU的开锁密码实现对自己汽车的保护，并在出现非法打开车门时进行报警。

许多系统大都采用无线电波或红外线作为识别信号的传授媒介，有持钥匙型和整体型两种。

当中控锁接收到正确的代码信号，控制波接收电路就被触发至。
