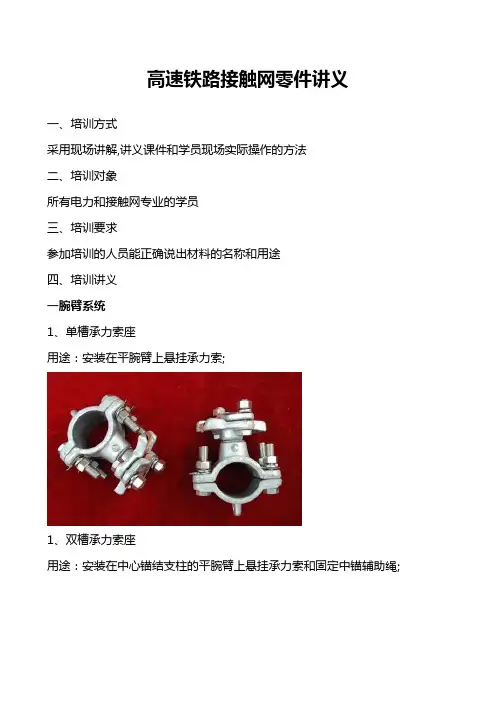

高速铁路接触网零件讲义一、培训方式采用现场讲解，讲义课件和学员现场实际操作的方法二、培训对象所有电力和接触网专业的学员三、培训要求参加培训的人员能正确说出材料的名称和用途四、培训讲义（一）腕臂系统1、单槽承力索座用途：安装在平腕臂上悬挂承力索。
1、双槽承力索座用途：安装在中心锚结支柱的平腕臂上悬挂承力索和固定中锚辅助绳。
专业文档供参考，如有帮助请下载。
．、腕臂（定位管）支撑2 用途：本零件适用于在平、斜腕臂（斜腕臂、定位管）之间的加强连接。
3、定位环用途：安装在斜腕臂及定位管中连接定位器或连接其它带钩头零件。
4、锚支定位卡子专业文档供参考，如有帮助请下载。
．用途：安装在转换柱非工作支定位管上固定非工作支接触线。
5、套管双耳用途：安装在平腕臂上连接斜腕臂。
6、支撑管卡子。
)用途：安装在腕臂和定位管上固定耳环类零件(支撑管（二）定位装置专业文档供参考，如有帮助请下载。
．1、矩形定位器曲线段腕臂柱上通过定位线夹固定接触线。
用途：安装在直线区段或R>800m、定位支座2 用途：安装在定位管上钩挂定位器。
3、定位线夹用途：安装在定位器上固定接触线。
（三）下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。
专业文档供参考，如有帮助请下载。
．2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。
3、接触线终端锚固线夹用途：安装于铜合金或铜接触线终端锚固处。
专业文档供参考，如有帮助请下载。
．4、承力索终端锚固线夹(TJ95-127)用途：安装于线型为承力索终端锚固使用。
、接触线终端锚固线夹5NLD-46、倒装耐张线夹：安装时铝绞线上应240mm2或铝绞线或钢芯铝绞线下锚。
185mm2用途：用于缠铝包带。
专业文档供参考，如有帮助请下载。
．（四）悬吊零件1、整体吊弦用途：安装在承力索上悬吊接触线。
2、接触线吊弦线夹用途：安装在接触线上连接吊弦悬挂接触线、承力索吊弦线夹3 用途：安装在承力索上连接吊弦悬挂接触线。
专业文档供参考，如有帮助请下载。
．4、杵座鞍子用途：与杵头形零件连接悬挂金属绞线。
5、钩头鞍子用途：与带口单耳零件连接悬挂金属绞线。
6、双耳鞍子用途：与单耳零件连接悬挂金属绞线。
专业文档供参考，如有帮助请下载。
．7、悬垂线夹用途：用于与单耳环件连接悬挂金属绞线。
（五）中心锚结装置、接触线中心锚结线夹1用途：安装在接触线上与中锚绳连接，防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。
、承力索中心锚结线夹2用途：安装在承力索上固定中锚绳或中锚辅助绳，防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。
专业文档供参考，如有帮助请下载。
．（六）电连接装置、接触线电连接线夹1的铜合金或、150mm2110mm285mm2、、120mm2用途：适用于标称截面为之间电气连接处。
TRJ95铜接触线与软铜绞线、TRJ1202、承力索电连接线夹用途：适用于铜及铜合金电连接线与铜承力索或铜合金承力索的电气连接处。
、接触线电连接线夹3、承力索电连接线夹4专业文档供参考，如有帮助请下载。
．（七）软横跨用零件、定位环线夹1 用途：安装在软横跨上、下部定位绳上，钩挂定位器或悬吊接触悬挂。
2、横承力索线夹用途：安装在软横跨横承力索处悬吊吊线。
、双横承力索线夹3 用途：安装在软横跨双横承力索处悬吊吊线。
4、双耳楔形线夹用途：用于截面为50、80、100mm2 的铜包钢绞线或镀铝锌钢绞线终端锚固处。
专业文档供参考，如有帮助请下载。
．、悬吊滑轮5 用途：与带口单耳零件连接悬挂承力索和弹性吊索。
（八）腕臂底座、旋转腕臂底座1 用途：安装在支柱上支撑腕臂装置。
型旋转腕臂底座、2T 用途：安装在支柱上支撑腕臂装置。
专业文档供参考，如有帮助请下载。
．3、保护线支座用途：安装在支柱或吊柱上，固定保护线。
（九）接头类零件1、接触线接头线夹用途：用于接触线断线做对接接头。
专业文档供参考，如有帮助请下载。
．2、承力索接头线夹用途：用于承力索断线做对接接头。
（十）连接件1、锚板U螺栓，。
(或锚杆)用途：安装在锚板上，以便安装拉线棒型联板2、LV与双支的转换处。
如软横跨双横用途：代号为LC-0712)或单件。
一般用于单支( 承力索。
3、等径(JB-3型并沟线夹)专业文档供参考，如有帮助请下载。
．150mm2铝线并接。
如对向下锚连线。
用途：代号为GB2335.1-85。
用于两支4、预绞式护线条用途：安装在软横跨悬吊滑装置处的承力索上，以防承力索直接与滑轮相磨。
5、D型连接板用途：两个双耳零件的连接。
6、球型垫块。
用于钢柱软横跨上、下部定位绳的软横跨固定角钢处，用途：代号为JL30-89 安装时球面贴软横跨固定角钢，平面在垫片、螺母侧。
、角型垫块7专业文档供参考，如有帮助请下载。
．如软横跨横承一般用于杵头杆或耳环杆有角度的处所。
用途：代号为JL31-89。
力索钢柱上、回流线跨越的增高接头上。
、钢线卡子8 用途：用于钢绞线等的并接或回头，其规格根据线材选用。
、定位管卡子8型定位管安装定位管斜拉线。
一般用于反用途：代号为JL35(1.5)-89。
用于48 定位定位管上安装斜拉线。
、双耳连接器9型为不带用途：代号为型为带销钉，YJL32(Y)-89，两个单耳零件的连接。
W专业文档供参考，如有帮助请下载。
．销钉。
10、NUT-2型楔型线夹型适用于NUT-2GB2320.5-85。
用于拉线下端与拉线环连接。
用途：代号为LXGJ-80mm2拉线线材。
11、NX-2型楔型线夹拉线线材。
LXGJ-80mm2用途：用于拉线上端与承、线锚角钢连接。
适用于、球头挂环12 用途：用与杵座和双耳零件的连接。
高铁必须使用的型号。
10Q－专业文档供参考，如有帮助请下载。
．、焊接杵环13 用途：用与杵座和双耳零件的连接。
多用于下锚处。
、杵头杆14。
一般用于软横跨钢柱上横承力索与钢柱连接及回用途：代号为JL43(600)-89 流线在腕臂柱上增高接头跨越。
安装时须在钢柱或增高接头上安装角型垫块。
、双环杆15适用两个双耳零件的连接。
如双耳连接器，双用途：代号为JL 55(250) -89。
耳楔型线夹等。
其规格较多，应根据需要选用。
高铁需用特型双环杆。
16、耳环杆。
用于混凝土软横跨柱上安装横向承力索。
该零件JL54(400)-89用途：代号为为孔内安装。
17、防风拉线专业文档供参考，如有帮助请下载。
．用途：用于正线限位定位器处，本零件将定位器与定位管相连，起防风作用。
型连接器18、D。
用于下锚处，一端与双耳零件连接，另一端与TB2075.23-2002用途：代号为耳环件连接。
、19U型挂环型或环状的零件连接。
如拉线基础上用U。
适用于与用途：代号为GB2325-85 的该零件一端与下拉环、另一端与下锚拉环连接。
20、直角挂板。
用与单耳和双耳零件的连接。
GB2327-85用途：代号为专业文档供参考，如有帮助请下载。
．、长吊环：21°转角时悬挂悬式绝缘子。
它的安装具5JL38-89。
适用于°～20 用途：代号为有方向性，斜边为受拉侧。
22、双联碗头挂扳。
适用于一端与耳环件另一端与杵头件连接用途：代号为GB2324-85、单联碗头挂板23。
适用于一端与双耳件、另一端与杵头件连接。
如用GB2324-85用途：代号为型一般用于附加线下锚处杵头于下锚补偿杵头绝缘与双耳楔型线夹连接。
W-7B 悬式绝缘子与耐张线夹连接。
专业文档供参考，如有帮助请下载。
．（十一）绝缘部件1、硅橡胶绝缘子。
FQX-25/100738UH FQXS-25/100738UH、非双重绝缘用途：代号为双重绝缘适用于一端与耳环件另一端与双耳件连接。
、硅橡胶绝缘子2。
用途：代号为双重绝缘FQX-25/100738UH 非双重绝缘FQXS-25/100738UH、适用于两端与双耳件连接。
3、硅橡胶棒式绝缘子。
型水平腕臂和斜腕臂的安装，水平腕臂时应采取防抽出用途：本零件适用于60 措施。
如在水平腕臂上钻孔后安装螺栓。
安装时排水孔应朝下。
专业文档供参考，如有帮助请下载。
．4、棒式绝缘子QBZ2双重绝缘时用安装时排水孔朝下。
用途：适用于水平腕臂和斜腕臂的安装。
型。
