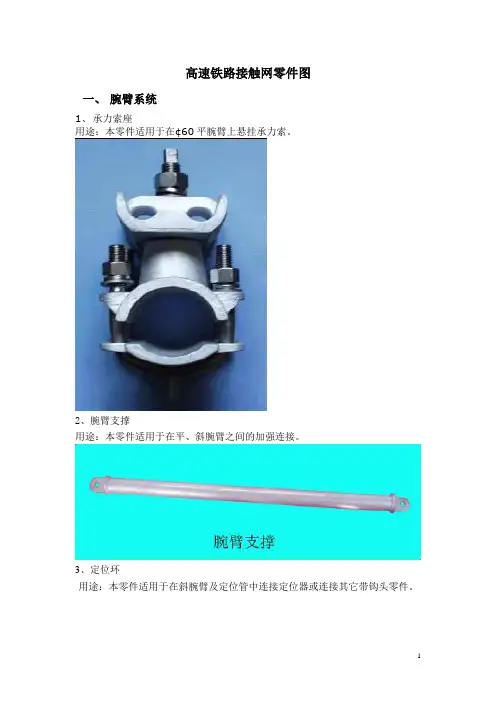

高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。

2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。

3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。

5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。

2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

3、定位线夹用途：本零件适用于在定位处固定接触线。

4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。

5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。

5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。

2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。

3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。

高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。

2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。

3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。

5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。

2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

3、定位线夹用途：本零件适用于在定位处固定接触线。

4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。

5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。

5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。

2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。

3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。

长支持器本零件适用于固定在Φ34mm、Φ27mm的定位管上，连接定位线夹，固定接触线。

异型并沟线夹适用于架空电力线路中导线的非承受力接续与分支，与绝缘罩配套使用起防护绝缘作用。

UT线夹适用于在电气化铁道接触网系统中下锚拉线与单环类零件连接处所用。

U型环补偿滑轮适用于在电气化铁道接触网系统终端下锚处补偿调节线索张力。

滑轮组按传动比分1:2、1:3和1:4三种规格，传动效率≥97% 。

承力索吊弦线夹适用于电气铁道接触网系统中铜、铝包钢绞线、铝包钢芯铝铰线、钢芯铝铰线、镀铝锌钢绞线承力索上悬吊直径不大于5mm的吊弦长、短吊环适用于电气化铁道接触网系统中截面高为50～80mm的角钢或槽钢构件上悬挂绝缘子串。

长定位环适用于道岔定位或反定位处连接定位器。

承力索承力索电连接线夹适用于TRJ95、TRJ120电连接线与GJ80、GJ100、TJ95、TJ120、TJ127承力索之间的并沟连接处。

承力索座适用于在平腕臂上悬挂承力索。

承力索终端锚固适用于电气化铁道接触网系统中在硬铜绞线(TJ70~120)承力索终端下锚处所用。

杵头杆杵座鞍子本零件适用于电气化铁道接触网系统中悬挂直径为Φ9mm～Φ20mm的金属绞线。

杵座楔形线夹适用于金属绞线做为承力索、横向承索及上下部定位绳等的终端与杵头零件的连接处。

带耳定位环线夹适用于电气化铁道接触网系统中软横跨的定位索上悬吊接触悬挂所用，斜吊线固定在耳孔上。

单耳连接器适用于电气化铁道接触网系统中在单环和双耳连接处。

单联碗头挂板定位管适用于电气化铁道接触网系统中腕臂与定位器的连接。

定位管卡子定位管支撑适用于电气化铁道接触网系统中定位装置的防风支撑。

定位环适用于电气化铁道接触网系统中腕臂及定位管中连接定位器或连接其它带钩头型零件。

定位环线夹本零件适用在软横跨结构中钩挂悬吊滑轮或定位器。

定位器适用于电气化铁道接触网系统中固定接触线位置。

定位线夹适用于接触线定位处，分别固定标称截面为85、110、120、150的铜或铜合金接触线。

接触网零件——电连接线夹用途及类型用于接触网与馈线之间以及接触网内线索与线索之间的连接。

馈电线和接触网连接，将电力系统和变电所的牵引电流输送给接触网。

接触网内线索与线索之间的电气连接是为了把电流送到所有的接触网线索以及平衡本线路上的电位差。

结合本线条件，电连接线夹采用重量相对较轻的压接型电连接线夹。

（如图1所示）图1（1）接触线电连接线夹（如图2所示）1）一端固定在150mm2截面的铜合金接触线上，另一端与120mm2或95mm2截面的软铜绞线连接。

2）一端固定在85mm2截面的铜合金接触线上，另一端与120mm2或95mm2截面的软铜绞线连接。

图2（2）承力索电连接线夹（如图3所示）图31）一端固定在120mm2截面的铜合金绞线上，另一端与120mm2或95mm2截面的软铜绞线连接。

2）一端固定在70mm2截面的铜合金绞线上，另一端与120mm2或95mm2截面的软铜绞线连接。

性能（1）电气性能安装后的线夹塞钉 线夹本体C 型线夹本体 衬板1）过负荷电热循环试验后线夹与导线连接处两端点之间的电阻应不大于同等长度被连接导线的电阻。

2）线夹与导线连接处的温升应不大于被连接导线的温升。

3）线夹的载流量应不小于被连接导线的载流量。

（2）机械性能1）接触线电连接线夹与软铜绞线之间压接后的握紧荷重不小于4.0kN。

2）接触线电连接线夹与接触线之间滑动荷重不小于4.0kN。

3）承力索电连接线夹与软铜绞线之间滑动荷重不小于4.0kN。

4）承力索电连接线夹与承力索之间滑动荷重不小于4.0kN。

5）并沟电连接线夹与软铜绞线之间滑动荷重不小于4.0kN。

（3）与受电弓之间的配合接触线电连接线夹应与最大行车速度250km/h的受电弓良好配合，左右偏转±30°时不应打弓，且应注明安装方向是否与行车方向有关。

每套接触线电连接线夹（包含紧固件）的总重量越轻越好，宜控制在600g以内。

制造工艺接触线电连接线夹和承力索电连接线夹的线夹本体、夹板均采用金属模精密锻造工艺。

本部件合用于固定在Φ 34mm、Φ27mm的定位管上，连结定位线夹，固定接触线。

异型并沟线夹合用于架空电力线路中导线的非蒙受力接续与分支，与绝缘罩配套使用起防备绝缘作用。

UT线夹合用于在电气化铁道接触网系统中下锚拉线与单环类部件连结地方用。

U型环赔偿滑轮合用于在电气化铁道接触网系统终端下锚处赔偿调理线索张力。

滑轮组按传动比分 1:2、1:3和 1:4三种规格，传动效率≥ 97%。

承力索吊弦线夹合用于电气铁道接触网系统中铜、铝包钢绞线、铝包钢芯铝铰线、钢芯铝铰线、镀铝锌钢绞线承力索上悬吊直径不大于 5mm的吊弦合用于电气化铁道接触网系统中截面高为50～80mm的角钢或槽钢构件上悬挂绝缘子串。

长定位环合用于道岔定位或反定位处连结定位器。

承力索承力索电连结线夹合用于 TRJ95、 TRJ120电连结线与 GJ80、 GJ100、TJ95、TJ120、 TJ127承力索之间的并沟连结处。

承力索座合用于在平腕臂上悬挂承力索。

承力索终端锚固合用于电气化铁道接触网系统中在硬铜绞线(TJ70~120)承力索终端下锚地方用。

杵头杆杵座鞍子本部件合用于电气化铁道接触网系统中悬挂直径为Φ9mm～Φ 20mm的金属绞线。

杵座楔形线夹合用于金属绞线做为承力索、横向承索及上下部定位绳等的终端与杵头部件的连结处。

带耳定位环线夹合用于电气化铁道接触网系统中软横跨的定位索上悬吊接触悬挂所用，斜吊线固定在耳孔上。

单耳连结器合用于电气化铁道接触网系统中在单环和双耳连结处。

单联碗头挂板定位管合用于电气化铁道接触网系统中腕臂与定位器的连结。

定位管卡子定位管支撑合用于电气化铁道接触网系统中定位装置的防风支撑。

定位环合用于电气化铁道接触网系统中腕臂及定位管中连结定位器或连结其余带钩头型部件。

定位环线夹本部件合用在软横跨构造中钩挂悬吊滑轮或定位器。

定位器合用于电气化铁道接触网系统中固定接触线位置。

定位线夹合用于接触线定位处，分别固定标称截面为85、110、120、150的铜或铜合金接触线。
