高速铁路接触网零件讲义
一、培训方式
采用现场讲解，讲义课件和学员现场实际操作的方法
二、培训对象
所有电力和接触网专业的学员
三、培训要求
参加培训的人员能正确说出材料的名称和用途
四、培训讲义
（一）腕臂系统
1、单槽承力索座
用途：安装在平腕臂上悬挂承力索。
1、双槽承力索座
用途：安装在中心锚结支柱的平腕臂上悬挂承力索和固定中锚辅助绳。
2、腕臂（定位管）支撑
用途：本零件适用于在平、斜腕臂（斜腕臂、定位管）之间的加强连接。
3、定位环
?用途：安装在斜腕臂及定位管中连接定位器或连接其它带钩头零件。
4、锚支定位卡子
用途：安装在转换柱非工作支定位管上固定非工作支接触线。

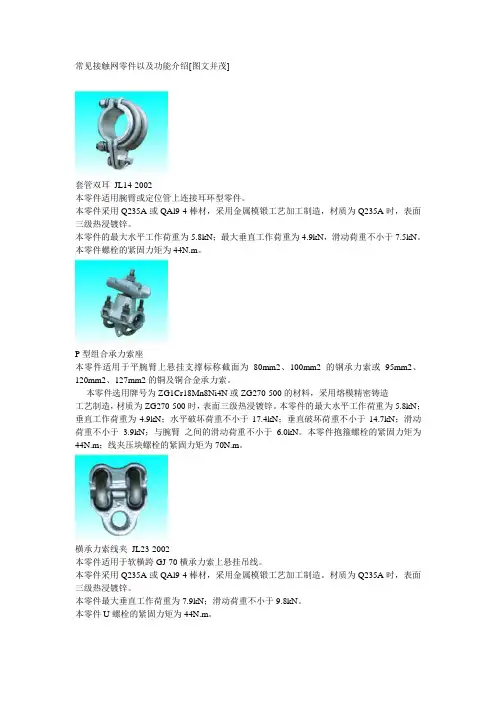

5、套管双耳
用途：安装在平腕臂上连接斜腕臂。
6、支撑管卡子
?用途：安装在腕臂和定位管上固定耳环类零件(支撑管)。
（二）定位装置
1、矩形定位器
用途：安装在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。
2、定位支座
用途：安装在定位管上钩挂定位器。
3、定位线夹
用途：安装在定位器上固定接触线。
（三）下锚补偿装置
1、接触线棘轮补偿装置
?用途：本装置用于接触网下锚处调整导线张力。
2、承力索棘轮补偿装置
用途：本装置用于接触网下锚处调整导线张力。
3、接触线终端锚固线夹
?用途：安装于铜合金或铜接触线终端锚固处。
4、承力索终端锚固线夹
用途：安装于线型为(TJ95-127)承力索终端锚固使用。
5、接触线终端锚固线夹
6、倒装耐张线夹：NLD-4
用途：用于185mm2或240mm2铝绞线或钢芯铝绞线下锚。
安装时铝绞线上应缠铝包带。
（四）悬吊零件

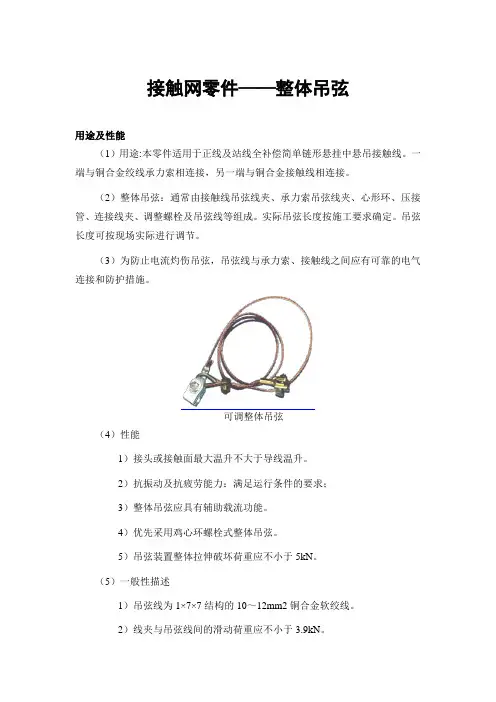

1、整体吊弦
用途：安装在承力索上悬吊接触线。
2、接触线吊弦线夹
用途：安装在接触线上连接吊弦悬挂接触线
3、承力索吊弦线夹
用途：安装在承力索上连接吊弦悬挂接触线。
4、杵座鞍子
用途：与杵头形零件连接悬挂金属绞线。
5、钩头鞍子
用途：与带口单耳零件连接悬挂金属绞线。
6、双耳鞍子
用途：与单耳零件连接悬挂金属绞线。
7、悬垂线夹
用途：用于与单耳环件连接悬挂金属绞线。
（五）中心锚结装置
1、接触线中心锚结线夹
用途：安装在接触线上与中锚绳连接，防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。
2、承力索中心锚结线夹
用途：安装在承力索上固定中锚绳或中锚辅助绳，防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。
（六）电连接装置
1、接触线电连接线夹
用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。
2、承力索电连接线夹
用途：适用于铜及铜合金电连接线与铜承力索或铜合金承力索的电气连接处。
3、接触线电连接线夹
4、承力索电连接线夹
（七）软横跨用零件
1、定位环线夹
?用途：安装在软横跨上、下部定位绳上，钩挂定位器或悬吊接触悬挂。
2、横承力索线夹
?用途：安装在软横跨横承力索处悬吊吊线。
3、双横承力索线夹
用途：安装在软横跨双横承力索处悬吊吊线。
4、双耳楔形线夹
?用途：用于截面为50、80、100mm2 的铜包钢绞线或镀铝锌钢绞线终端锚固处。
5、悬吊滑轮
用途：与带口单耳零件连接悬挂承力索和弹性吊索。
（八）腕臂底座
1、旋转腕臂底座
用途：安装在支柱上支撑腕臂装置。
2、T型旋转腕臂底座
用途：安装在支柱上支撑腕臂装置。
3、保护线支座
用途：安装在支柱或吊柱上，固定保护线。
（九）接头类零件
1、接触线接头线夹
用途：用于接触线断线做对接接头。
2、承力索接头线夹
用途：用于承力索断线做对接接头。
（十）连接件
1、锚板U螺栓，
用途：安装在锚板上，以便安装拉线棒(或锚杆)。
2、LV型联板
用途：代号为LC-0712。
一般用于单支(或单件)与双支的转换处。
如软横跨双横承力索。
3、JB-3型并沟线夹(等径)
用途：代号为GB2335.1-85。
用于两支150mm2铝线并接。
如对向下锚连线。
4、预绞式护线条
用途：安装在软横跨悬吊滑装置处的承力索上，以防承力索直接与滑轮相磨。
5、D型连接板
用途：两个双耳零件的连接。
6、球型垫块
用途：代号为JL30-89。
用于钢柱软横跨上、下部定位绳的软横跨固定角钢处，安装时球面贴软横跨固定角钢，平面在垫片、螺母侧。
7、角型垫块
用途：代号为JL31-89。
一般用于杵头杆或耳环杆有角度的处所。
如软横跨横承力索钢柱上、回流线跨越的增高接头上。
8、钢线卡子
用途：用于钢绞线等的并接或回头，其规格根据线材选用。
8、定位管卡子
用途：代号为JL35(1.5)-89。
用于48型定位管安装定位管斜拉线。
一般用于反定位定位管上安装斜拉线。
9、双耳连接器
用途：代号为JL32(Y)-89，两个单耳零件的连接。
Y型为带销钉，W型为不带销钉。
10、NUT-2型楔型线夹
用途：代号为GB2320.5-85。
用于拉线下端与拉线环连接。
NUT-2型适用于LXGJ-80mm2拉线线材。
11、NX-2型楔型线夹
用途：用于拉线上端与承、线锚角钢连接。
适用于LXGJ-80mm2拉线线材。
12、球头挂环
用途：用与杵座和双耳零件的连接。
高铁必须使用Q－10的型号。
13、焊接杵环
用途：用与杵座和双耳零件的连接。
多用于下锚处。
14、杵头杆
用途：代号为JL43(600)-89。
一般用于软横跨钢柱上横承力索与钢柱连接及回流线在腕臂柱上增高接头跨越。
安装时须在钢柱或增高接头上安装角型垫块。
15、双环杆
用途：代号为JL 55(250) -89。
适用两个双耳零件的连接。
如双耳连接器，双耳楔型线夹等。
其规格较多，应根据需要选用。
高铁需用特型双环杆。
16、耳环杆
用途：代号为JL54(400)-89。
用于混凝土软横跨柱上安装横向承力索。
该零件为孔内安装。
17、防风拉线
用途：用于正线限位定位器处，本零件将定位器与定位管相连，起防风作用。
18、D型连接器
用途：代号为TB2075.23-2002。
用于下锚处，一端与双耳零件连接，另一端与耳环件连接。
19、U型挂环
用途：代号为GB2325-85。
适用于与U型或环状的零件连接。
如拉线基础上用的该零件一端与下拉环、另一端与下锚拉环连接。
20、直角挂板
用途：代号为GB2327-85。
用与单耳和双耳零件的连接。
21、长吊环：
用途：代号为JL38-89。
适用于5°～20 °转角时悬挂悬式绝缘子。
它的安装具有方向性，斜边为受拉侧。
22、双联碗头挂扳
用途：代号为GB2324-85。
适用于一端与耳环件另一端与杵头件连接
23、单联碗头挂板
用途：代号为GB2324-85。
适用于一端与双耳件、另一端与杵头件连接。
如用于下锚补偿杵头绝缘与双耳楔型线夹连接。
W-7B型一般用于附加线下锚处杵头悬式绝缘子与耐张线夹连接。
（十一）绝缘部件
1、硅橡胶绝缘子
用途：代号为双重绝缘FQXS-25/100738UH、非双重绝缘FQX-25/100738UH 。
适用于一端与耳环件另一端与双耳件连接。
2、硅橡胶绝缘子
用途：代号为双重绝缘FQXS-25/100738UH、非双重绝缘FQX-25/100738UH 。
适用于两端与双耳件连接。
3、硅橡胶棒式绝缘子。
用途：本零件适用于60型水平腕臂和斜腕臂的安装，水平腕臂时应采取防抽出措施。
如在水平腕臂上钻孔后安装螺栓。
安装时排水孔应朝下。
4、棒式绝缘子
用途：适用于水平腕臂和斜腕臂的安装。
安装时排水孔朝下。
双重绝缘时用QBZ2型。
