高铁接触网零件图

接触网内资零部件图接触网常用零件图1 接触线吊弦线夹1.1 接触线吊弦线夹外形及主要尺寸应符合图1。

图1 接触线吊弦线夹(单位：mm)1.2 本零件适用于电气化铁道接触网系统中以直径不大于5mm的吊弦分别悬吊标称截面为85、110、120、150mm2的铜合金接触线或110、85mm2铜接触线。

1.3 性能要求1.3.1 接触线吊弦线夹的最大垂直工作荷重为1.5kN。

1.3.2 接触线吊弦线夹的滑动荷重应不小于1.0kN。

1.3.3 接触线吊弦线夹的垂直破坏荷重应不小于4.5kN。

1.3.4 螺栓紧固力矩为25N⋅m。

接触网内资零部件图2 铜承力索吊弦线夹2.1 铜绞线承力索吊弦线夹的外形及主要尺寸应符合图2。

图2 铜承力索吊弦线夹(单位：mm)2.2 本零件适用于在电气化铁道接触网系统中铜镁合金承力索上悬吊直径不大于5mm吊弦。

2.2.1 本零件分铜（T）70、铜（T）95和铜（T）120三种规格，分别适用于截面积为70mm2、95mm2及120mm2的承力索。

2.3 性能要求2.3.1 承力索吊弦线夹的最大垂直工作荷重为1.5kN。

2.3.2 承力索吊弦线夹的滑动荷重应不小于1.0kN。

2.3.3 承力索吊弦线夹的垂直破坏荷重应不小于4.5kN。

2.3.4 螺栓紧固力矩为25N⋅m。

接触网内资零部件图3 横承力索线夹3.1 横承力索线夹的外形及主要尺寸应符合图3，型号见表1。

图3 横承力线夹(单位：mm)表1 横承力索线夹型号型号钢 (G) 本体材料参考重量 (kg) 铜 (T) 3.2 本零件适用于电气化铁道接触网系统中截面为50 mm2～80mm2的软横跨横承力索处悬挂吊线。

3.3 性能要求3.3.1 横承力索线夹的最大垂直工作荷重为7.9kN。

3.3.2 横承力索线夹与横承力索间的滑动荷重应不小于9.8kN。

3.3.3 横承力索线夹的破坏荷重应不小于23.7kN。

3.3.4 U螺栓的紧固力矩为44N⋅m 。

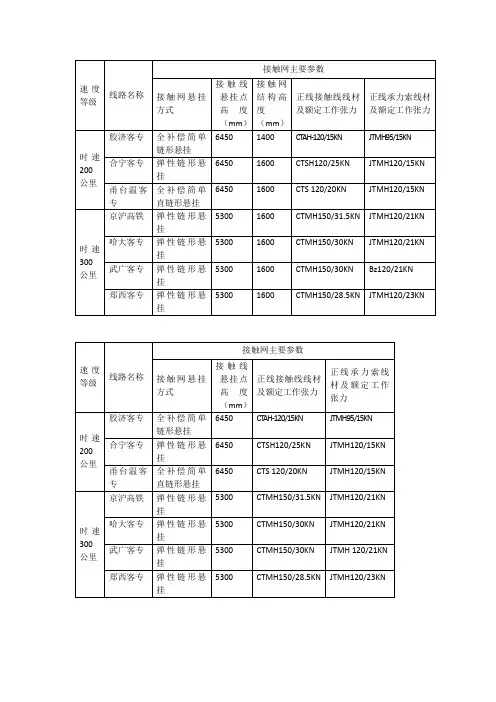

高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。

2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。

3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。

5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。

2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

3、定位线夹用途：本零件适用于在定位处固定接触线。

4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。

5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。

5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。

2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。

3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。

高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。

2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。

3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。

5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。

2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

3、定位线夹用途：本零件适用于在定位处固定接触线。

4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。

5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。

5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。

2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。

3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。

接触网零件图例一、1、铝合金重力铸造技术：承力索座、套管双耳、支撑单耳、腕臂支撑件、定位环、TL型定位钩、定位支座、拉线定位钩、定位管双耳、旋转双耳、防风拉线环等。

2、铝合金低压铸造技术：棘轮装置。

3、铝合金挤压技术：平腕臂管、斜腕臂管、定位管、腕臂支撑管、定位管支撑管。

4、铜合金锻造技术：定位线夹、接触线中心锚结线夹、承力索中心锚结线夹、电联接线夹、弹性吊索线夹、线岔。

5、铝合金锻造技术：定位器钩、定位销定套筒、定位器折弯连接器。

6、铜合金等材料冲压技术：吊弦线夹、终端锚固线夹。

7、铝合金及铜合金热处理技术：铸造类、锻造类、冲压类。

8、铜合金表面处理技术：增强耐腐蚀性能。

二、（1）重要接触网器材生产企业认定证书分为甲级、甲级（准）和乙级。

甲级适用于国内各种等级电气化铁路；甲级（准）适用于普通速度和既有线提速电气化铁路，也可在客运专线、高速电气化铁路试用；乙级适用于普通速度和既有线提速电气化铁路。

（2）申请乙级“重要接触网器材生产企业认定证书”的企业应具备下列条件：（一）申证企业生产产品的技术条件应符合国家产业发展政策、技术发展政策及铁道部装备现代化的要求；（二）生产成熟技术的铁路重要接触网器材的企业，所申请产品或同类产品已在铁路运用满3年，且近3年无质量责任事故；生产铁路重要接触网器材新产品的企业，其产品已经铁道部组织专家进行技术评审，评审合格的准予在铁路试用，在规定的试用期内无产品质量责任事故。

有同类产品生产业绩的，其产品应当在铁路运用满3年，且近3年无质量责任事故；（三）申证企业应有相应的专业技术人员，有完善的产品质量保证体系和管理制度，有完备技术条件和保证生产制造的能力；（四）有按照国家规定标准检测、检验合格的专业生产设备；（五）产品应通过型式试验；（六）法律法规规定的其它条件。

（3）申请甲级（准）“重要接触网器材生产企业认定证书”的企业应具备下列条件：（一）申证企业生产产品的技术条件应符合国家产业发展政策、技术发展政策及铁道部装备现代化的要求；生产关系到客运专线及高速铁路重要接触网器材产品的企业应满足系统集成的要求；（二）生产铁路重要接触网器材的企业，所申请产品或同类产品已在铁路运用满3年，且近3年无质量责任事故；生产铁路重要接触网器材新产品的企业，其产品已经铁道部组织专家进行技术评审，评审合格的准予在铁路试用，在规定的试用期内无产品质量责任事故。

新乡新乡--菏泽菏泽--兖州兖州--日照铁路项目接触网零件日照铁路项目接触网零件安装使用说明书安装使用说明书中铁电气化局集团宝鸡器材有限公司2009年6月目 录录JL27（T）-2003 承力电缆终端锚固线夹 (1)JL27（Z）-89 接触电缆终端锚固线夹 (3)JL375-98 腕臂支撑 (5)JL14-92 套管双耳 (7)JL0518 D型承力索座 (9)JL0318 双槽承力索座 (12)JL13(R)-04 软横跨定位支座 (15)DTL0162改 定位器 (18)JL9901-01 定位线夹 (21)JL12-04 定 位 环 (24)JL13-92 长定位环 (27)JL375-98 定位管支撑 (29)JL02（LX）-05 D型定位管斜拉线 (31)JL29-07 无油型滑轮组补偿装置 (34)JL49-89 线岔 (41)JL27JL27（（T ）-2003 2003 承力电缆终端锚固线夹承力电缆终端锚固线夹承力电缆终端锚固线夹一、产品用途及说明产品用途及说明JL27(T)-2003适用于120mm 2或70mm 2的铜合金绞线终端锚固处。

二、产品安装示意图产品安装示意图三、机械性能机械性能1、线夹本体的最大工作荷重是17.6kN,拉伸破坏荷重不小于52.8kN。

2、线夹的滑动荷JTM120不小于52.8kN,JTMH70不小于38.64kN。

四、安装方法安装方法1、根据安装示意图或装配图材料表检查零部件是否齐全；检查零件是否有影响使用的质量缺陷或变形；紧固件之间的配合是否灵活。

2、检查零件规格与所用的承力索线型是否一致；3、将铜绞线端头用铁丝扎紧，从外壳口沿a-a侧穿入；4、放入楔子，并将线头折回由外壳穿出并拉紧，使线头露出的长度约300～400 mm；5、将连接零件的单耳放在双耳中间用螺栓销连接，拧上螺母最后用开口销锁住，防止螺母退出滑出。

五、1、绞线受力的一侧应在a-a轴线；2、绞线应与楔子一周密贴；使用工具六、使用工具木槌、手钳七、检查维护检查维护1、定期进行检查；2、零件中线索应无脱出和滑动现象。

高速铁路接触网零件图一、腕臂系统1、承力索座用途：本零件适用于在¢60平腕臂上悬挂承力索。

2、腕臂支撑用途：本零件适用于在平、斜腕臂之间的加强连接。

3、定位环用途：本零件适用于在斜腕臂及定位管中连接定位器或连接其它带钩头零件。

4、锚支定位卡子用途：本零件适用于正线或站线锚段关节非工作支接触线或承力索定位处。

5、铝合金套管座6、定位环二、定位装置1、套管双耳用途：本零件用于在斜腕臂上方连接耳环式零件。

2、组合定位器用途：本零件用于在直线区段或R>800m曲线段腕臂柱上通过定位线夹固定接触线。

3、定位线夹用途：本零件适用于在定位处固定接触线。

4、定位管卡子用途：本零件适用于在腕臂和定位管上固定耳环类零件。

5、定位钩三、棘轮下锚补偿装置1、接触线棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

2、承力索棘轮补偿装置用途：本装置用于接触网下锚处调整导线张力。

3、接触线终端锚固线夹用途：本零件用于铜合金或铜接触线终端锚固处。

4、承力索终端锚固线夹用途：本零件适用于线型为(TJ95-127)和（LXGJ80-100）承力索终端锚固使用。

5、接触线终端锚固线夹6、铝合金棘轮下锚补偿装置给合图四、悬吊零件1、整体吊弦用途：适用于电气化铁道接触网系统中在承力索上悬吊接触线。

2、杵座鞍子用途：本零件适用于电气化铁道接触网系统中悬挂直径为9~20平方毫米的金属绞线。

3、整体吊弦4、可调整体吊弦5、滑动吊弦五、中心锚结装置1、接触线中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

2、承力索中心锚结线夹用途：适用于电气化铁路接触网系统中防止整个锚段向一侧窜动或接触悬挂断线时缩小事故范围。

3、中心锚结装置组合图4、三跨式接触线中心锚结线夹5、接触线中心锚结线夹6、中心锚结线夹7、承力索中心锚结线夹六、电连接装置1、接触线电连接线夹用途：适用于标称截面为85mm2、110mm2、120mm2、150mm2的铜合金或铜接触线与软铜绞线TRJ95、TRJ120之间电气连接处。

接触网零件图例一、1、铝合金重力铸造技术：承力索座、套管双耳、支撑单耳、腕臂支撑件、定位环、TL型定位钩、定位支座、拉线定位钩、定位管双耳、旋转双耳、防风拉线环等。

2、铝合金低压铸造技术：棘轮装置。

3、铝合金挤压技术：平腕臂管、斜腕臂管、定位管、腕臂支撑管、定位管支撑管。

4、铜合金锻造技术：定位线夹、接触线中心锚结线夹、承力索中心锚结线夹、电联接线夹、弹性吊索线夹、线岔。

5、铝合金锻造技术：定位器钩、定位销定套筒、定位器折弯连接器。

6、铜合金等材料冲压技术：吊弦线夹、终端锚固线夹。

7、铝合金及铜合金热处理技术：铸造类、锻造类、冲压类。

8、铜合金表面处理技术：增强耐腐蚀性能。

二、（1）重要接触网器材生产企业认定证书分为甲级、甲级（准）和乙级。

甲级适用于国内各种等级电气化铁路；甲级（准）适用于普通速度和既有线提速电气化铁路，也可在客运专线、高速电气化铁路试用；乙级适用于普通速度和既有线提速电气化铁路。

（2）申请乙级“重要接触网器材生产企业认定证书”的企业应具备下列条件：（一）申证企业生产产品的技术条件应符合国家产业发展政策、技术发展政策及铁道部装备现代化的要求；（二）生产成熟技术的铁路重要接触网器材的企业，所申请产品或同类产品已在铁路运用满3年，且近3年无质量责任事故；生产铁路重要接触网器材新产品的企业，其产品已经铁道部组织专家进行技术评审，评审合格的准予在铁路试用，在规定的试用期内无产品质量责任事故。

有同类产品生产业绩的，其产品应当在铁路运用满3年，且近3年无质量责任事故；（三）申证企业应有相应的专业技术人员，有完善的产品质量保证体系和管理制度，有完备技术条件和保证生产制造的能力；（四）有按照国家规定标准检测、检验合格的专业生产设备；（五）产品应通过型式试验；（六）法律法规规定的其它条件。

（3）申请甲级（准）“重要接触网器材生产企业认定证书”的企业应具备下列条件：（一）申证企业生产产品的技术条件应符合国家产业发展政策、技术发展政策及铁道部装备现代化的要求；生产关系到客运专线及高速铁路重要接触网器材产品的企业应满足系统集成的要求；（二）生产铁路重要接触网器材的企业，所申请产品或同类产品已在铁路运用满3年，且近3年无质量责任事故；生产铁路重要接触网器材新产品的企业，其产品已经铁道部组织专家进行技术评审，评审合格的准予在铁路试用，在规定的试用期内无产品质量责任事故。
