下载文档原格式
目次○、总则................................................................................................................................. １一、电镀镍检验标准............................................................................................................. １1.1 试样要求.................................................................................................................. １1.2 外观.......................................................................................................................... １1.3 镀层厚度.................................................................................................................. ２1.4 结合强度.................................................................................................................. ２1.5 耐蚀性...................................................................................................................... ２二、电镀锌检验标准............................................................................................................. ３2.1 试样要求.................................................................................................................. ３2.2 外观.......................................................................................................................... ３2.3 镀层厚度.................................................................................................................. ４2.4 结合强度.................................................................................................................. ４2.5 耐蚀性...................................................................................................................... ４2.6 白色钝化膜的存在性试验...................................................................................... ４三、装饰镀铬检验标准......................................................................................................... ５3.1试样要求................................................................................................................... ５3.2 外观.......................................................................................................................... ５3.3 镀层厚度.................................................................................................................. ５3.4 结合强度.................................................................................................................. ６3.5 耐蚀性...................................................................................................................... ６四、喷漆检验标准................................................................................................................. ７4.1 试片要求.................................................................................................................. ７4.2 颜色.......................................................................................................................... ７4.3 光泽.......................................................................................................................... ７4.4 外观.......................................................................................................................... ７4.5 漆层厚度.................................................................................................................. ８4.6 附着力...................................................................................................................... ８4.7 抗冲击性.................................................................................................................. ８4.8 耐溶剂（无水乙醇）性.......................................................................................... ８五、粉末喷涂检验标准......................................................................................................... ９5.1 试片要求.................................................................................................................. ９5.2 颜色.......................................................................................................................... ９5.3 光泽.......................................................................................................................... ９5.4 外观.......................................................................................................................... ９5.5 涂层厚度.................................................................................................................. ９5.6 附着力.................................................................................................................. １０5.7 抗冲击性.............................................................................................................. １０5.8 耐溶剂（无水乙醇）性...................................................................................... １０六、铝合金化学氧化检验标准......................................................................................... １１6.1 试片要求.............................................................................................................. １１6.2 外观...................................................................................................................... １１6.3 耐蚀性.................................................................................................................. １１七、铝合金喷砂光亮阳极化检验标准............................................................................. １２7.1 试片要求.............................................................................................................. １２7.2 外观...................................................................................................................... １２7.3 氧化膜厚度.......................................................................................................... １２7.4 耐蚀性.................................................................................................................. １２7.5 封闭质量.............................................................................................................. １２八、喷砂及拉丝检验标准................................................................................................. １３8.1 拉丝件.................................................................................................................. １３8.2 喷砂件.................................................................................................................. １３表面处理通用检验标准○、总则0.1 零部件表面处理前应去除毛刺、飞边、划痕、氧化层等缺陷，锐边棱角倒钝。
电镀检验规范电镀检验规范第一节电镀层外观检验金属零件电镀层的外观检验是最基本﹐最常用的检验方。
外观不合格的镀件就无需进行其它项目的测试。
检验时用目力观察﹐按照外观可将镀件分为合格的﹑有缺陷的和废品三类。
外观不良包括有针孔﹐麻点﹐起瘤﹑起皮﹑起泡﹑脱落﹑阴阳面﹑斑点﹑烧焦﹑暗影﹑树枝状和海绵状江沉积层以及应当镀覆而没有镀覆的部位等缺陷。
第二节结合力试验镀层结合力是指镀层与基体金属的结合强度﹐即单位面积的镀层从基体金属上剥离所需要的力。
镀层结合力不好﹐多数原因是镀前外理不良所致。
另外﹐镀液成分与工艺规范不当或基体金属与镀层金属的热膨胀系数县殊﹐均对镀层结合力有明显影响。
评定镀层与基体金属结合力通常采用定性方法。
车间定性测量法﹐是以镀层金属和基体金属的物理-机械性能的不同为基础﹐即当试样经受不均匀变形﹐热应力和外力的直接作用后﹐检查镀层是否有结合不良现象。
具体方法可根据镀种和镀镀件选定﹕(一)弯曲试验﹔(二)锉刀试验﹔(三)划痕试验﹔(四)热震试验第三节电镀层厚度的测量电镀层厚度的测量方法有破坏检测法与非破坏检测法两大类。
其中破坏检测法有点滴法﹑液流法﹑溶解法﹑电量法和金相显微法等多种﹔非破坏检测法有磁性法﹑涡流法β射线反向散射法和光切显微镜法等等。
测量时除溶解法等是镀层的平均厚度外﹐其余多数是镀层的局部厚度。
因此﹐测量时至少应在有代表性部位测量三个以上厚度﹐计算其平均值作为测量厚度结果。
第四节孔隙率的测定镀层的孔隙是指镀层表面直至基体金属的细小孔道。
孔隙大小影响镀层的防护能力。
测定孔隙的方法有贴滤法﹑涂膏法﹑浸渍法等。
1.贴滤纸法﹕将浸有测试溶液的润湿纸贴于经预处理的被测试闰上﹐滤纸上的试液渗入孔隙中与中间镀层或基体金属作用﹐生成具有物征颜色的斑点在滤纸上显示。
然后以滤纸上有色斑色的多少来评定镀层孔隙率。
2.涂膏法﹕将含有相应试液的膏状物涂覆于被测试样上﹐通过泥膏中的试液渗入镀层孔隙与基体金属或中间镀层作用﹐生成具有特征颜色的斑点﹐要据此斑点来评定镀层的孔隙率。
电镀产品表面质量检验标准1范围本标准规定了电镀产品的表面分区、表面质量要求、降级接收标准和检验方法。
本标准适用于电镀产品表面质量检验。
2表面的分区产品在安装之后，按照人们观看产品的习惯，是否容易观察到产品的表面来区分产品的主要外露面、次要外露面和不易看见的面。
（见表1）3表面质量分类（见表2）4产品质量要求合格的电镀产品按表3执行，降级接收的电镀产品表面按表4、表5执行。
表 4 电镀镜光表面的麻点、斑点、小泡点、凸起颗粒点降级接收要求尺寸单位：mm注：1.缺陷点所在的表面积是指A面、B面和C面的表面积。
2.无论产品上存在的是麻点、斑点，还是小泡点、颗粒点，表中规定了产品允许存在的缺陷点总个数。
3、缺陷点为二个以上时，两缺陷点间距大于10-20毫米。
4、电镀拉丝表面在上述规定的基础上，增加一个缺陷点。
注：1、缺陷点所在的表面积是指A面、B面和C面的表面积。
2、擦花条数为2条以上时，间距≥50毫米。
3、电镀拉丝表面降级接收标准在上述规定的基础上，增加一条擦花线条，沿拉丝纹路方向。
5检验方法电镀层表面外观采用目力测试，视力达1.2以上，目测距离为45±5cm，在220V 50HZ 40W的日光灯下。
双手带作业手套握持电镀件，产品在长度方向先水平放置目测，再以长度方向为轴，用手旋转一定的角度目测，逐步检查每一面。
在水平方向目测完后，将产品以铅垂方向为轴，旋转90度，先用手上下倾斜目测，再以长度方向为轴，旋转一定的角度目测，逐步检查每一面。
螺杆、螺孔电镀后，相互配合件的配合性，试配组装检验其符合性。
镀层结合力试验试验仪器百格刀：6个切割刃的多刃切割刀具，刀刃间隔为1mm。
软毛刷、3M胶带采用的胶带宽度为15mm左右。
目视放大镜手把式的，放大倍数为2倍到3倍。
操作方法用刀口宽约10mm-12mm的百格刀横向与纵向,在测试样本表面划10×10(100个) 的正方形小网格，以1mm为间隔，每一条划线应深及基材。
金属表面电镀检验标准1、目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。
同时给检验工作提供引导及接收标准。
2、范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。
3、定义3.1 A 面：指电镀件正面（在使用过程中能直接看到的表面）。
3.2 B 面：指电镀件四侧边（需将电镀件偏转45~90 °才能看到的四周边）。
3.3 膜厚：电镀层厚度（须符合图纸规定，未明确规定者,须达5um以上）。
4、职责4.1 质量部负责不合格的发现、记录和标识，组织处理不合格品。
4.2 采购部负责进料中不合格品与供应商的联络。
5、检验方案5.1外观检验方案：一般情况下，产品表面外观检验要求100%进行检验，检验方式依据本标准。
特殊产品根据产品的具体要求检验（喷绘类产品的外观检验可参照样件）。
5.2表面粗糙度达到设计要求的表面粗糙度值。
5.3 性能检验方案：性能检验属破坏性实验，每批次一件或两件检验则可，也可根据公司实际情况检验。
6、外观不良现象及说明6.1 污渍：一般为加工过程中，不明油渍或污物附着造成。
6.2 异色：除正常电镀色泽外，均属之（例如:铬酸皮膜过度造成的黄化,或光亮剂添加不当等）。
6.3 针孔：电镀表面出现细小圆孔直通素材。
6.4 软划痕：没有深度的划痕（无手感）。
6.5 硬划痕：硬物摩擦造成的划痕或有深度的划痕（用手指摸刮有感觉）。
6.6 电极黑影：指工作在电挂镀时,挂勾处因电镀困难产生之黑影。
6.7 电击：电镀过程中,工件碰触大电流产生异常的缺口。
6.8 白斑：材料电镀前表面锈蚀深及底材时,电镀后因光线折射,产生白色斑纹。
6.9 水纹：烘干作业不完全或水质不干净造成。
6.10 过度酸洗：浸于酸液中的时间过长,造成金属表面过度腐蚀。
6.11 吐酸：药水残留于夹缝无法完全烘干,静置后逐渐流出,常造成腐蚀现象。
6.12 脱层(翘皮)：镀层附着力不佳,有剥落的现象。
7、外观检验允收标准8、结合力质量要求和测试8.1 划痕法：用锋利小刀在表面上切割1mm ×1mm 的格子，横纵数的格数不少于 5 格，划痕深度应深及基体。
![电镀件检验规范标准[详]](https://uimg.taocdn.com/7320120db90d6c85ec3ac66b.webp)
电镀件检验规范1 范围本规范适用于冲压件加工之电镀品和电镀－封漆品的最终检验和出货检验。
2 引用标准GB/T 2828.1-2003 按接收质量限（AQL）检索的逐批检验抽样计划GB6461-2002 金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T 6739-2006 色漆和清漆铅笔法测定漆膜硬度GB/T 1733-93 漆膜耐水性测定法3 定义3.1 致命缺陷（critical defect）可能导致危及生命或造成非安全状态的缺陷，或可能损坏重要的最终产品的基本功能的缺陷（产品的极重要质量特性不符合规定，或质量特性极严重不符合规定）。
3.2 严重缺陷（majoy defect）不构成致命缺陷，但可能导致功能失误或降低原有使用功能的缺陷（产品的重要质量特性不符合规定，或质量特性严重不符合规定）。
3.3 轻微缺陷（minor defect）对产品的使用性能没有影响或只有轻微影响的缺陷（产品的一般质量特性不符合规定，或质量特性轻微不符合规定）。
3.4 致命不合格品（critical defective）包含一个或多个致命缺陷，可能包含严重缺陷和（或）轻微缺陷的一种不合格品。
3.5 严重不合格品（major defective）包含一个或多个严重缺陷，可能包含轻微缺陷但不包含致命缺陷的一种不合格品。
3.6 轻微不合格品（minor defective）包含一个或多个轻微缺陷，但不包含致命缺陷和严重缺陷的一种不合格品。
注：本规范将不符合有电沉积覆盖层和相关精饰单位产品规定要求的所有缺陷视为严重缺陷。
3.7 检验批（inspection lot）由同一生产单位在同一时间或大约同一时间内，按同一规范在基本一致的条件下生产的，并按同一质量要求提交作接收或拒收检验的同一类型的一组镀覆产品。
3.8 样本量（sample size）取自一个批并且提供有关该批的信息的一个或一组产品称为样本。
样本量即样本中产品的数量。
电镀表面及能用检验要求第3 页，共5 页更新日期：2022/9/2项目要求判定标准缺陷判定CR MAJ MIN漏镀产品表面不允许有镀层未镀上的情况电镀件A面或B面有漏底材现场、不可接受√电镀件A面或B面有相关镀层未镀上、不可接受√电镀件凹位或阴角位明显发黄，组装后又不能够遮盖的，不接受。
√电镀件内部出现发黄面积超过其所在面的1/3或在组装后基本可遮盖，不可接受。
√电镀件内部未镀的地方生锈，不能接受。
√电极点周围有未镀上痕迹，组装不能完全遮盖。
其外露面积不超过2.0mm2，40cm处观察不明显。
√4.2电镀层附着力测试1）划痕法（此法不适合于镀铬件、其余镀层可以）（1）测试工具\设备：百格刀、软刷子、3M透明胶带（宽度15mm）（2）测试方法：a)在镀层有面有百格刀在横向和竖向分别割10x10的格（间距1mm），每一条划线应深及基材；b)用软毛刷向格阵图形的两对角轻轻地向后扫刷5次，向前扫刷5次的测试样本表面。
c)将3M透明胶带纸粘贴在100格阵图表面，用橡皮擦在其上面来回磨擦，使其完全密贴。
d)用手接住胶带一端，以45度方向迅速撕开，观察镀层表面。
如目视无法观察清楚，可使用10倍显微镜观察。
（3）判断标淮：4B（在切口的相交处有小片剥落，面积≤5%）及以上为合格表2 百格试验判定标准ASTM等级ISO等级判定标准图例0B 5级脱落总面积大于65%1B 4级边缘大片剥落，或者一些方格或全部剥落，其面积大于划格区的35%，但不超过65%2B 3级边缘有部分剥落或者大片剥落，或部分格子整片剥落，其面积大于划格区的15%，但不小于35%3B 2级边缘或相交处有被剥落，其面积大于划格区的5%，但小于15%4B 1级边缘的相交处有小片剥落，划格区内的实际破损≤5%5B 0级边缘完全光滑，格子边缘没有任何剥落。

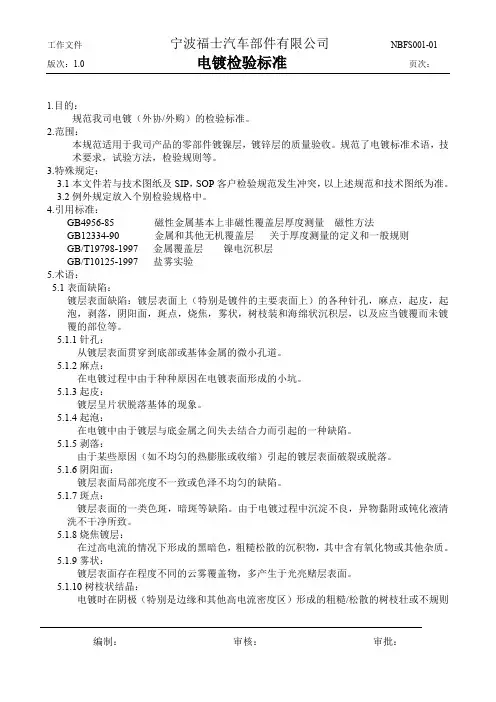

1.目的：规范我司电镀（外协/外购）的检验标准。
2.范围：本规范适用于我司产品的零部件镀镍层，镀锌层的质量验收。
规范了电镀标准术语，技术要求，试验方法，检验规则等。
3.特殊规定：3.1本文件若与技术图纸及SIP，SOP客户检验规范发生冲突，以上述规范和技术图纸为准。
3.2例外规定放入个别检验规格中。
4.引用标准：GB4956-85 磁性金属基本上非磁性覆盖层厚度测量磁性方法GB12334-90 金属和其他无机覆盖层关于厚度测量的定义和一般规则GB/T19798-1997 金属覆盖层镍电沉积层GB/T10125-1997 盐雾实验5.术语：5.1表面缺陷：镀层表面缺陷：镀层表面上（特别是镀件的主要表面上）的各种针孔，麻点，起皮，起泡，剥落，阴阳面，斑点，烧焦，雾状，树枝装和海绵状沉积层，以及应当镀覆而未镀覆的部位等。
5.1.1针孔：从镀层表面贯穿到底部或基体金属的微小孔道。
5.1.2麻点：在电镀过程中由于种种原因在电镀表面形成的小坑。
5.1.3起皮：镀层呈片状脱落基体的现象。
5.1.4起泡：在电镀中由于镀层与底金属之间失去结合力而引起的一种缺陷。
5.1.5剥落：由于某些原因（如不均匀的热膨胀或收缩）引起的镀层表面破裂或脱落。
5.1.6阴阳面：镀层表面局部亮度不一致或色泽不均匀的缺陷。
5.1.7斑点：镀层表面的一类色斑，暗斑等缺陷。
由于电镀过程中沉淀不良，异物黏附或钝化液清洗不干净所致。
5.1.8烧焦镀层：在过高电流的情况下形成的黑暗色，粗糙松散的沉积物，其中含有氧化物或其他杂质。
5.1.9雾状：镀层表面存在程度不同的云雾覆盖物，多产生于光亮赌层表面。
5.1.10树枝状结晶：电镀时在阴极（特别是边缘和其他高电流密度区）形成的粗糙/松散的树枝壮或不规则突起的沉淀物。
5.1.11海绵状镀层：与基材结合不牢固的疏松多孔的沉积物。
5.2镀层厚度术语：5.2.1主要表面：制件上某些已作或待作覆盖的表面，在该表面上覆盖层对制作的外观或使用性能是重要的。
镀镍镀层标准《镀镍镀层标准》前言嘿，朋友！你知道吗？在我们的生活和工业生产中，镀镍可是个挺常见的事儿呢。
不管是那些亮晶晶的小饰品，还是工业设备里的一些零件，镀镍都起着非常重要的作用。
它可以让东西变得更加美观，还能提高耐腐蚀性能等。
但是呢，为了确保镀镍的质量达到一定的要求，我们就得有个标准呀，这就好比大家都按照同一个规则来玩游戏，这样才能保证公平，也能保证产品的质量稳定可靠。
今天呀，咱们就来好好唠唠这个镀镍镀层标准。
适用范围这个镀镍镀层标准适用的场景可不少呢。
比如说在装饰性行业，那些我们日常佩戴的项链、手链、耳环等首饰，如果镀镍层不符合标准，可能戴着戴着就掉色了，变得很难看。
再比如在汽车制造业，很多汽车零部件为了防止生锈腐蚀，也会进行镀镍处理。
像发动机的一些小零件，要是镀镍没做好，在汽车运行过程中，就容易因为腐蚀而出现故障。
在电子工业里也同样适用，一些电子元件镀镍后可以提高导电性和焊接性，如果镀镍层不达标，可能会影响整个电子设备的性能。
简单来说，只要是涉及到需要镀镍来提高外观、抗腐蚀、导电性等性能的产品或者零件，这个标准都适用。
术语定义1. 镀镍层说白了，就是通过电镀的方法在物体表面形成的一层镍金属层。
就像给物体穿上了一层镍做的衣服。
这层“衣服”的厚度、均匀性等都有一定的要求。
2. 基体材料这个呢，就是被镀镍的那个东西本身。
比如说要给一个铁制的小零件镀镍，这个铁制零件就是基体材料。
它的材质、表面状态等都会影响镀镍的效果。
3. 附着力你可以想象一下，镀镍层就像贴在基体材料上的贴纸，如果贴纸很容易就掉下来，那肯定不行。
附着力就是指镀镍层与基体材料结合的牢固程度。
如果附着力不好，镀镍层就容易脱落，那镀镍也就失去意义了。
正文1. 化学成分- 镍含量在镀镍层中，镍的含量是一个重要的指标。
一般来说，纯镍镀镍层中镍的含量应该在99%以上。
这就好比我们做蛋糕，面粉是主要原料，那在镀镍这个“蛋糕”里，镍就是主要成分。
喷塑喷漆检验标准：1.目的规范检验操作，发现、控制不良品，防止批不良品输入下道工序。
同时给检验工作提供引导及接收标准。
2.范围适用于进料、外协制品回厂、成品的检验接收及顾客退货的挑选检验。
3.术语和定义喷塑、喷漆件检验过程的参照标准。
4.职责a、质检部：负责不合格的发现、记录和标识，组织处理不合格品；b、采购部：负责进料中不合格品与供应商的联络。
5.工作程序外观：5.1喷涂种类（如：塑粉或漆）、颜色与图纸要求及我司、供应商确认的色板是否一致5.2一般情况下，产品喷涂表面外观在使用时要求100%进行检验，检验方式依据本标准。
进料、外协回厂或过程验收则采用抽检，抽检操作方式依据《抽检规范》。
特殊产品根据产品的具体要求检验。
5.3外观缺陷：有缩孔、针孔、杂质点、漏底、涂层厚度明显不均、流泪、预处理不良有锈、表面有污斑、不光滑、不平整、桔皮、花斑、凹坑等。
5.4外观和颜色检验的环境：5.4.1色板采用客户样件或经客户认可的签样；5.4.2应在标准光源对色灯箱CAC-600箱内(无设备条件时则要求在天然散射光线或光照度不低于2×40w光源环境下)，以目视方法进行。
光照度通常在D65（特殊情况下用F/A，其次高标准要求时用CWF/TL84），背景颜色为中灰色；5.4.3检查距离：被测品与眼睛的距离为500mm，检验时在±15°范围内旋转5.5表面粗糙度应达到设计要求的表面粗糙度值。
涂膜附着力（划格实验）5.6涂膜附着力检验（基体金属为铁、钢、铝及铝合金）：5.6.1 采用划格—胶带粘贴法测定漆膜附着力，每批次以一件或两件检验则可。
不合格时可用加严检验。
5.6.2 检验方法：使用锋利刃口的刀片（刃口宽要求0.05mm，刃口达到0.1mm时必须重新磨刃口），沿能确保得到直线切口的导向器，刃口在相对涂面35-45度角，均速划线。
划线位置距产品边缘最近距离不应小于2mm,切口要保证切到基体，在涂膜上，切出每个方向是6至11条切口的格子图形，切口以1mm间隔隔开，长度约20mm。
电镀产品的检验验标准电镀产品的检验验标准电镀端子的检验是电镀完成后不可缺少的工作，只有检验合格的产品才能交给下一工序使用。
通常驻的检验项目为：膜厚（thickness）,附着力（adhesion）,可焊性（solderability）,外观（appearance）,包装（package）.盐雾实验（salt spray test）,对于图纸有特别要求的产品，有孔隙率测试（30U”）金使用硝酸蒸气法，镀钯镍产品（使用凝胶电解法）或其它环境测试。
一膜厚：1．膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪（X-RAY），其原理是使用X射线照射镀层，收集镀层返回的能量光谱，鉴别镀层厚度及成分。
2．使用X-RAY注意事项：1）每次开机需做波谱校准2）每月要做十字线校准3）每星期应至少做一次金镍标定4）测量时应根据产品所使用的钢材选用测试档案5）对于新产品没有建测试档案，应建立测试档案3．测试档案的意义：例：Au-Ni-Cu(100-221 sn 4%@0.2 cfpAu-Ni-Cu----------测试在铜基材上镀镍打底再镀金的厚度。
（100-221 sn 4%-------AMP铜材编号含锡4%的铜材）二．附着力：附着力检测为电镀基本检测项目，附着力不良为电镀最常见不良现象之一，检测方法有两种：1．折弯法：先用与所需检测端子相同厚度的铜片垫于需折弯处，用平口钳将样品弯曲至180度，用显微镜观察弯曲面是否有镀层起皮，剥落等现象。
2．胶带法：用3M胶带紧牢地粘贴在欲试验样品表面，垂直90度，迅速撕开胶带，观察胶带上有载剥落金属皮膜。
如目视无法观察清楚，可使用10倍显微镜观察。
3．结果判定：a) 不可有掉落金属粉末及补胶带粘起之现象。
b) 不可有金属镀层剥落之现象。
c) 在底材未被折断下，折弯后不可有严重龟裂及起皮之现象。
d) 不可有起泡之现象e) 在底材未被折断下，不可有裸露出下层金属之现象。
4．对于附着力发生不良时应学会区分剥落的层的位置，可用显微镜及X-RAY测试已剥落的镀层厚度来判断，借些找出出问题的工站。
图1图 2 图38、3、2支辊式弯曲装置8、3、2、1 支辊长度与弯曲压头得宽度应大于试样宽度或直径（见图1）、弯曲压头得直径由产品标准规定.支辊与弯曲压头应具有足够得硬度。
8、3、2、2除非中有规定，支辊间距离Ｌ应按照式（1）确定：L=（D+3a）±a/2 （1)注:此距离在试验期间应保持不变.8、3、3 V型模具式弯曲装置模具得V形槽其角度应为(180°-a）(见图２)，弯曲角度a应在相关产品零件图中规定。
模具得支承棱边应倒圆,其倒圆半径应为（1～１0）倍试样厚度。
模具与弯曲压头宽度应大于试样宽度或直径并具有足够得硬度。
8、3、4 虎钳式弯曲装置装置由虎钳及有足够硬度得弯曲压头组成（见图3），可以配置加力杠杆。
弯曲压头直径应按照产品标准要求,弯曲压头宽度应大于试样宽度或直径。
8、4、试样8、4、1 一般要求试验使用圆形、方形、矩形或多边形模截面得试样。
样坯得切取位置与方向应按照相关产品标准得要求。
8、４、2 试样得宽度试样宽度应按照应相关标准产品要求8、4、3 试样得厚度试样厚度应按照应相关标准产品要求8、4、4试样得长度试样厚度应按照应相关试验装置（设备）要求得长度.8、5 试验程序特别提示:试验过程应采取足够得安全措施与防护措施。
8、５、1试验一般在10℃~３5℃得室温范围内进行8、5、2按照相关产品得规定,试样在给定得条件与力得作用下弯曲至规定得弯曲角度(见图1、图2与图3)8、5、3试样弯曲至规定弯曲角度得试验，应将试样放于两支辊(见图1)或V形模具（见图2)上，试样轴线应与弯曲压头轴线垂直,弯曲压头在两支座之间得中点处对试样连续施加力使其弯曲，直至达到规定得弯曲角度。
可以采用图3所示得方法进行弯曲试验.试样一端固定,绕弯曲压头进行弯曲,直至达到规定得弯曲角度。
弯曲试验时，应当缓慢地施加弯曲力，以使材料能够自由地进行塑性变形。
弯曲时,试验速率应为（1±０、2)mm/s、当使用上述方法如不能直接达到规定得弯曲角度，可将试样置于两平行压板之间(见图4），连续施加力压其两端使进一步弯曲，直至达到规定得弯曲角度。
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】电镀产品外观检验标准1.0 目的为所有电镀的原材料、半成品、成品的外观检验提供依据。
2.0 范围适用于提供给客户的所有的原材料、半成品、成品及返修物料。
3.0 定义A级面：物料的外观面对最终产品的外观、功能、客户使用有重大影响或客户有要求。
B级面：物料装配成产品后，对产品的外观要求、客户使用无影响或此面对功能调试没有影响。
C级面：物料装配成产品后，对参数调试无影响，纯属设计需要或此面有喷漆要求，或非喷漆面不外漏面。
起泡：指因电镀工艺原因产品表面出现的气泡。
过薄：指表面电镀层的平均厚度小于5um。
脱落：指电镀产品表面镀层掉。
漏镀：指电镀产品要求电镀面实际未电镀。
花斑：指电镀前因基体材料腐蚀、或者材料中的杂质、或者材料微孔等原因所造成的、与周围材质表面不同光泽或粗糙度的斑块状花纹外观。
黑点：指电镀产品表面存在的黑色圆点。
发黄：指电镀产品表面的颜色显示黄色状态。
色差：指偏离标准色度的量。
凸起: 指因材料本体或外来物出现高于平面的现象。
水印：指电镀后因清洗水未及时干燥或干燥不彻底所形成的印迹。
砂眼：指表面的疏松针孔。
挂具印：指电镀表面处理生产过程中，因装挂用辅助工具的遮挡而使其与零件相接触的部位局部无膜层的现象。
修补：指因膜层损伤而用涂料所作的局部遮盖。
颗粒：指因材料杂质或外来物的影响而在表面形成的、颜色与正常表面一致的凸起现象。
异物：指由材料、模具、环境或机器设备中的灰尘、夹杂物、污物等影响而形成的与表面不同色的斑点。
打磨：指为了更好的达到表面要求而使用的砂纸抛光的处理方式。
镀前划痕：指电镀或氧化之前因操作不当、或对明显缺陷进行粗打磨等人为造成的基体材料上的划伤或局部磨擦痕迹，一般呈细线型。
浅划痕：膜层表面划伤，但未伤至底层（即底层未暴露）；对其它无膜层表面则为：目测不明显、手指甲触摸无凹凸感、未伤及材料本体的伤痕。
金属表面镀镍的检测标准化学镀镍的质量检测主要分为以下六种：一、外观按主要表面的外观可为光亮、半光亮或无光泽。
除另有规定，当用目视检查,表面应均匀,不应有麻点、裂纹、起泡、分层或结瘤等缺陷。
二、表面粗糙度如果需方规定了粗糙度,应按GB-3505的规定进行测定。
镀层的表面粗糙度一般不会优于镀前基体的表面粗糙度。
三、厚度主要表面镀覆的自催化镍合金和底层的最小厚度及测量方法应由需方规定。
膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪(X—RAY）,其原理是使用X射线照射镀层，收集镀层返回的能量光谱，膜厚一般为0。
02mm，最大不超过0.03mm。
四、弯曲试验将试样沿直径最小为12mm的或试样厚度4倍的心轴绕180°用4倍的放大镜检查，有无脱皮，起泡.五、硬度如果需方要求硬度值，应按GB 9790规定的方法，在热处理后测量,其结果应在需方规定的硬度值的±10％以内。
用中华铅笔以45度角并且以1mm/s的速度向前推进，擦试后镀层不能有划痕；其中：UV镀测试:3H铅笔,500g力。
真空镀：2H铅笔，500g力。
水镀测试：1H铅笔,200g力六、镀层的耐蚀性参照ASTM—B-117进行，如果需要,需方应规定镀层的耐蚀性及其试验和评价方法.七．镀层附着力将3M胶纸粘贴在刀切100格（每小格为1mm×1mm）的电镀层表面,用橡皮擦在其上面来回磨擦，使其完全密贴后,以45度方向迅速撕开，镀层需无脱落现象。
如目视无法观察清楚,可使用10倍显微镜观察；a）不可有掉落金属粉末及补胶带粘起之现象.b) 不可有金属镀层剥落之现象.c) 不可有起泡之现象八．高低温试验ABS底材温度设定为60度，PC底材温度设定为90度，湿度90%－95％，测试时间6小时，看镀层有无拱起,起泡或脱落；九．盐雾测试使用温度为35度，浓度5%的盐水,喷雾8小时,共3回；看镀层有无起反应；十．耐磨测试施加500g力，用于被测产品来回试擦50次,往返为一次，不能变色，脱镀及露底材；十一。
金属表面镀镍的检测标准
化学镀镍的质量检测主要分为以下六种：
一、外观
按主要表面的外观可为光亮、半光亮或无光泽。
除另有规定,当用目视检查,
表面应均匀,不应有麻点、裂纹、起泡、分层或结瘤等缺陷。
二、表面粗糙度
如果需方规定了粗糙度，应按GB-3505的规定进行测定。
镀层的表面粗糙度
一般不会优于镀前基体的表面粗糙度。
三、厚度
主要表面镀覆的自催化镍合金和底层的最小厚度及测量方法应由需方规定。
膜厚为电镀检测基本项目，使用基本工具为萤光膜厚仪（X-RAY），其原理是使
用X射线照射镀层，收集镀层返回的能量光谱，膜厚一般为0.02mm,最大不超过
0.03mm.
四、弯曲试验
将试样沿直径最小为12mm的或试样厚度4倍的心轴绕180°用4倍的放大镜检
查，有无脱皮，起泡。
五、硬度
如果需方要求硬度值，应按GB 9790规定的方法，在热处理后测量，其结果
应在需方规定的硬度值的±10％以内。
用中华铅笔以45度角并且以1mm/s的速度向前推进，擦试后镀层不能有划痕；其中：UV镀测试：3H铅笔，500g力。
真空镀：2H铅笔，500g力。
水镀测试：1H铅笔，200g力
六、镀层的耐蚀性
参照ASTM-B-117进行，如果需要，需方应规定镀层的耐蚀性及其试验和评
价方法。
七．镀层附着力
将3M胶纸粘贴在刀切100格（每小格为1mm×1mm）的电镀层表面，用橡皮擦在其上面来回磨擦，使其完全密贴后，以45度方向迅速撕开，镀层需无脱落现象。
如目视无法观察清楚，可使用10倍显微镜观察；
a)不可有掉落金属粉末及补胶带粘起之现象。
b)不可有金属镀层剥落之现象。
c)不可有起泡之现象
八．高低温试验
ABS底材温度设定为60度，PC底材温度设定为90度，湿度90%－95%，测试时间6小时，看镀层有无拱起，起泡或脱落；
九．盐雾测试
使用温度为35度，浓度5%的盐水，喷雾8小时，共3回；看镀层有无起反应；
十．耐磨测试
施加500g力，用于被测产品来回试擦50次，往返为一次，不能变色，脱镀及露底材；
十一.耐热冲击测试
零下1度的水中浸泡30分钟，然后在常温浸泡2分钟，在70度中浸泡30分钟为
一个回合，看镀层有无拱起，起泡或脱落。
