如何检测节气门位置传感器

节气门位置传感器的检测方法节气门位置传感器是发动机控制系统中的重要部件，它的工作状态直接影响着发动机的工作效率和性能。

因此，及时检测和维护节气门位置传感器是非常重要的。

下面将介绍一些常用的节气门位置传感器检测方法。

首先，我们可以通过使用OBD诊断仪来检测节气门位置传感器。

OBD诊断仪是一种专门用于诊断车辆故障的设备，它可以通过连接到车辆的OBD接口来读取车辆的故障代码和数据流信息。

在使用OBD诊断仪时，我们可以通过查看数据流信息来获取节气门位置传感器的工作状态，包括节气门位置传感器的输出电压、位置等参数，从而判断传感器是否正常工作。

其次，我们可以通过检查传感器的电气连接来检测节气门位置传感器。

在车辆的发动机控制系统中，节气门位置传感器通常会通过电气连接与发动机控制单元（ECU）相连。

因此，我们可以通过检查传感器的电气连接是否良好，包括检查传感器的接线端子是否松动、接触是否良好等来判断传感器的工作状态。

另外，我们还可以通过使用万用表来检测节气门位置传感器的电阻值。

在车辆维修过程中，我们可以使用万用表来检测传感器的电阻值，从而判断传感器是否存在断路或短路等故障。

通过比对传感器的实际电阻值和标准数值，我们可以判断传感器是否正常工作。

此外，我们还可以通过检查传感器的工作环境来检测节气门位置传感器。

传感器的工作环境对其工作状态有着重要影响，包括传感器是否受到了水汽侵入、灰尘堵塞等。

因此，我们可以通过检查传感器的安装位置和周围环境来判断传感器是否受到了外界环境的影响。

最后，我们还可以通过进行实际的工作状态测试来检测节气门位置传感器。

在车辆维修过程中，我们可以通过连接传感器模拟器或者使用示波器等设备来对传感器进行实际的工作状态测试，从而判断传感器是否正常工作。

综上所述，节气门位置传感器的检测方法包括使用OBD诊断仪、检查传感器的电气连接、使用万用表检测电阻值、检查传感器的工作环境以及进行实际的工作状态测试等。

节气门位置传感器的检测方法
节气门位置传感器的检测方法主要有以下几个步骤：
1. 首先，通过车辆的电路图找到节气门位置传感器的接线端口。

这个信息可以在车辆的维修手册或者网络上找到。

2. 使用万用表或者示波器来检测传感器是否正常工作。

将传感器的正极和负极与电路连接，并使用仪器检测电流的变化。

3. 使用多用途检测仪器来检测传感器的输出信号。

将适当的测试仪器插入传感器的输出端口，并观察传感器在车辆运行时的输出信号变化。

4. 检查传感器的电阻。

使用万用表或者电阻计仪器测量传感器的电阻值，以确定是否符合规范范围。

5. 检查节气门的动作情况。

通过观察或者使用适当的检测仪器，来判断节气门传感器是否能够正确地感应到节气门的动作。

需要注意的是，不同型号和品牌的车辆可能会有不同的检测方法和要求，因此在进行检测之前最好参考车辆的维修手册或者咨询专业人士的意见。

此外，如果发现传感器出现故障，最好及时更换或修理，以保证车辆的正常运行。

公开课节气门位置传感器的检测方法节气门位置传感器是现代汽车发动机控制系统中的一个重要组成部分，它用来监测节气门的开度，以便根据实际情况调整燃油喷射量和点火时机，从而保证发动机的正常工作。

本文将介绍公开课节气门位置传感器的检测方法。

一、检查传感器连接线路我们需要检查节气门位置传感器的连接线路是否正常。

可以通过观察传感器连接线路是否有断裂、磨损或者腐蚀现象来判断。

如果发现有异常，应及时修复或更换连接线路。

二、检测传感器电压信号我们需要检测节气门位置传感器的电压信号是否稳定。

可以使用万用表测量传感器的电压输出值，一般情况下，传感器的电压输出范围应在0.5V到4.5V之间。

如果输出值超出了这个范围，就说明传感器存在问题，需要进行维修或更换。

三、检查传感器信号波形除了检测电压信号外，我们还可以通过示波器来检查节气门位置传感器的信号波形。

将示波器的探头连接到传感器的信号线上，然后启动发动机，观察示波器上的波形图。

正常的波形图应该是一个连续的、平滑的曲线，如果出现波动或者不规则的情况，就说明传感器存在故障。

四、检测传感器响应速度我们还可以通过检测传感器的响应速度来判断其是否正常。

具体做法是在发动机怠速状态下，缓慢踩下油门，观察节气门位置传感器的响应速度。

正常的传感器应该能够及时、准确地反映节气门的开度变化，如果响应速度过慢或者不稳定，就说明传感器存在问题。

五、检查传感器的安装位置和角度我们还需要检查节气门位置传感器的安装位置和角度是否正确。

传感器应该与节气门轴线平行，并且与节气门的连接牢固。

如果传感器安装不正确，就会导致传感器信号的误差，影响发动机的工作效果。

总结：通过以上几个方面的检测，我们可以对公开课节气门位置传感器进行全面的检查。

如果发现传感器存在问题，应及时进行修复或更换，以保证发动机的正常运行。

同时，定期检查和维护传感器也是非常重要的，可以有效延长传感器的使用寿命，并提高发动机的工作效率。

任务7节气们位置传感器检查与维护修改解读1. 概述节气门位置传感器是指在发动机节气阀的安装位置上安装的用于检测节气门位置的一种传感器。

由于节气门在汽车发动机的工作中扮演着至关重要的角色，因此节气门位置传感器的正常工作对于发动机的性能表现、排放性能等都有着至关重要的影响。

因此，本文介绍了如何对节气门位置传感器进行检查、维护和修改，并在操作过程中解析了一些技术细节。

2. 检查节气门位置传感器检查需要先使用检测仪器检查传感器是否能够输出信号，判断信号电压的大小和正常工作范围是否在要求之内。

如果传感器输出信号正常，说明传感器电路通路良好，可以进行下一步操作；否则，需要对传感器电路进行检查和维修。

在进行下一步操作之前，需要先将传感器拆下来清洗并检查传感器安装位置是否正确，包括传感器与节气门之间的间隙是否符合规定，是否有脏污油渍堵塞。

同时，需要检查传感器的接线是否接触良好，插头端子是否变色、氧化、腐蚀，是否有烧蚀或加热现象等等。

3. 维护如果在检查过程中发现传感器的接头腐蚀严重或者插头有烧蚀现象，就需要进行更换或修复。

当更换插头时，需要先对插头与传感器端子进行比对，然后再根据指示图安装。

在安装时要特别注意插头接口的方向和插头插口位置的正确性。

当维护过程中需要更换传感器时，需要先分辨传感器型号和相应的端子，然后再对传感器的安装位置进行核对和调整，保证新传感器的尺寸和安装方式与原始传感器一致，切勿随意改变传感器的安装方式，以免影响车辆性能。

4. 修改解读在汽车维修过程中，当节气门位置传感器的输出信号出现异常时，修理工程师可以通过修改传感器电路的方法，来改善传感器的性能和稳定性。

在修改传感器电路时，需要先根据具体的故障情况和传感器结构特点，量身制定出相应的修改方案，然后再进行电路分析和结构优化，最终达到提高传感器功能的效果。

需要注意的是，在修改过程中，工程师需要对修改电路进行充分的测试和验证，确保修改后的电路满足要求，并且不会对其他汽车系统造成影响。

节气门位置传感器的检测节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。

不同的节气门开度标志着发动机的不同运转工况。

为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。

它可以将节气门的开度转换成电信号输送给ECU，作为ECU判定发动机运转工况的依据。

1、开关量输出型节气门位置传感器的检测（1）结构和电路开关量输出型节气门位置传感器又称为节气门开关。

它有两副触点，分别为怠速触点（IDL）和全负荷触点（PSW）。

如图所示，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。

当节气门处于全关闭的位置时，怠速触点IDL闭合，ECU根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开，ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态，当节气门打开至一定角度（丰田1G-EU车为55°）的位置时，全负荷触点开始闭合，向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制。

（2）开关量输出型节气门位置传感器的检测。

用万用电表的欧姆档分别检测IDL-E和PSW-E端口的电阻，判断是否导通：检测结果：1、怠速状态：IDL-E: 通PSW-E: 不通2、节气门开度约55%：IDL-E: 不通PSW-E: 通2、线性可变电阻输出型节气门位置传感器检测（1）结构和电路线性可变电阻型节气门位置传感器是一种线性电位计，电位计的滑动触点由节气门轴带动。

在不同的节气门开度下，电位计的电阻也不同，从而将节气门开度转变为电压信号输送给ECU。

ECU通过节气门位置传感器，可以获得表示节气门由全闭到全开的所有开启角度的、连续变化的电压信号，以及节气门开度的变化速率，从而更精确地判定发动机的运行工况。

一般在这种节气门位置传感器中，也设有一怠速触点IDL，以判定发动机的怠速工况。

节气门位置传感器的检测方法！节气门位置传感器，是汽车电子控制系统中最重要的传感器，主要用于发动机电子燃油喷射系统和电控自动变速器系统。

节气门位置传感器安装在节气门体上节气门轴的一端，探测或监测节气门开度的大小和变化的快慢，并把位置信号转变为电信号后输入电控单元。

用于判别发动机的各种工况，从而控制不同的喷油量和点火正时。

在装备电子控制自动变速器的汽车上，节气门位置传感器信号是变速器换挡和变矩器锁止时的主要信号。

目前发动机电控系统主要采用的节气门位置传感器有霍尔元件式和双滑动电阻器式。

丰田凯美瑞、卡罗拉等采用了霍尔元件式；日产天籁、通用凯越汽车采用双滑动电阻器式。

霍尔式节气门位置传感器1. 结构原理与安装位置2016款丰田凯美瑞混合动力车型（发动机型号6AR-FSE）采用了非接触式双霍尔元件式节气门位置传感器，其结构如下图所示。

它主要由霍尔元件和磁铁组成，其中磁铁安装在节气门轴上，并可以绕霍尔元件转动。

霍尔式节气门位置传感器的控制电路及信号输出的特性如上图所示。

当节气门开度变化时，磁铁随之转动，从而改变了与霍尔元件之间的相对位置，霍尔集成电路由磁轭环绕。

霍尔集成电路将磁通量产生的变化转换为电信号，并以节气门位置信号的形式将其输出至ECM。

节气门位置传感器有两个传感器电路：VTA1和VTA2，各自发射一个信号。

VTA1用来检测节气门开度，VTA2用来检测VTA1的故障。

传感器信号电压与节气门开度成比例，在0 ～ 5V之间变化，并且传送到ECM端子VTA1和VTA2。

节气门关闭时，传感器输出电压降低；节气门打开时，传感器输出电压升高。

ECM根据这些信号计算节气门开度，并控制节气门执行器来响应驾驶员输入。

这些信号同时也用来计算空燃比修正值、功率提升修正值和燃油切断控制。

2. 电路连接2016款丰田凯美瑞混合动力版节气门位置传感器电路如下图所示。

节气门位置传感器集成在节气门体总成E16内。

E16有6个插脚。

实验二节气门位置传感器检测一、实验目的和要求：1．掌握节气门位置传感器的工作原理及特性。

2．掌握节气门位置传感器的电路及检测方法。

二、实验设备及器材1．常用工具1套；数字万用表。

2．丰田电喷发动机故障实验台一台，几种节气门位置传感器。

三、实验内容及步骤本次实验的内容主要是检测节气门位置传感器。

（一）节气门位置传感器在电喷发动机上，节气门位置传感器（TPS）是用来检测节气门开度及开度变化的传感器。

发动机工作时，ECU主要根据节气门位置传感器信号判断发动机负荷的大小及变化情况，以便根据发动机负荷的大小及变化情况进行燃油喷射控制及其他辅助控制（如EGR、开闭环控制等）。

节气门位置传感器主要有三种：电位计式、触点式和综合式。

图1 综合式节气门位置传感器与ECU连接图图2 电位计式节气门位置传感器电路该类型传感器有四个端子，分别为VC、VTA、IDL及E2。

检测项目如下：①怠速触点导通性检测当节气门全闭时，用万用表欧姆档测量IDL 与E2 端子间电阻应为0（导通）；当节气门打开时，IDL 与E2 端子间电阻应为∞（不导通）。

②电阻检查点火开关置于“OFF”位置，拆开线束插接器。

将万用表打到欧姆档，在传感器侧测量端子VTA-E2、IDL-E2、VC-E2之间在相应条件下的电阻，并将测量结果记录在表1中。

表1测量电阻值记录表③电压检查点火开关置于“OFF”位置，拆开线束插接器，然后将点火开关置于“ON”位置（不起动发动机），用万用表在线束侧测量VC-E2之间的电压。

接好插接器，点火开关置于“ON”位置(不启动发动机)，在ECU侧用万用表测量VTA-E2、IDL-E2在相应条件下的电压。

标准：节气门全关时，电压大于0.2v(0.5v)；随节气门开度增大，电压逐渐升高；全开时，电压小于4.8V。

将数据记录在表2中。

表2 测量电压数据记录表2.电位计式该类型的传感器是一个线性可变的电位计，电位计的滑动触点由节气门轴驱动，内部电路如图2所示。

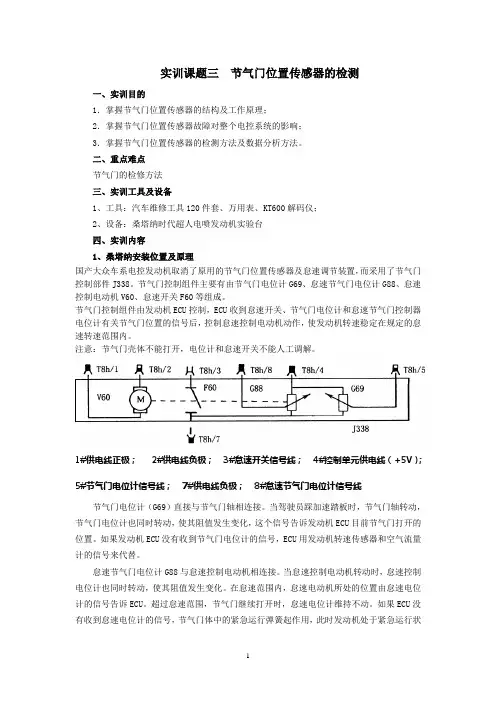

实训课题三节气门位置传感器的检测一、实训目的1．掌握节气门位置传感器的结构及工作原理；2．掌握节气门位置传感器故障对整个电控系统的影响；3．掌握节气门位置传感器的检测方法及数据分析方法。

二、重点难点节气门的检修方法三、实训工具及设备1、工具：汽车维修工具120件套、万用表、KT600解码仪；2、设备：桑塔纳时代超人电喷发动机实验台四、实训内容1、桑塔纳安装位置及原理国产大众车系电控发动机取消了原用的节气门位置传感器及怠速调节装置，而采用了节气门控制部件J338。

节气门控制组件主要有由节气门电位计G69、怠速节气门电位计G88、怠速控制电动机V60、怠速开关F60等组成。

节气门控制组件由发动机ECU控制，ECU收到怠速开关、节气门电位计和怠速节气门控制器电位计有关节气门位置的信号后，控制怠速控制电动机动作，使发动机转速稳定在规定的怠速转速范围内。

注意：节气门壳体不能打开，电位计和怠速开关不能人工调解。

1#供电线正极；2#供电线负极；3#怠速开关信号线；4#控制单元供电线（+5V）；5#节气门电位计信号线；7#供电线负极；8#怠速节气门电位计信号线节气门电位计（G69）直接与节气门轴相连接。

当驾驶员踩加速踏板时，节气门轴转动，节气门电位计也同时转动，使其阻值发生变化，这个信号告诉发动机ECU目前节气门打开的位置。

如果发动机ECU没有收到节气门电位计的信号，ECU用发动机转速传感器和空气流量计的信号来代替。

怠速节气门电位计G88与怠速控制电动机相连接。

当怠速控制电动机转动时，怠速控制电位计也同时转动，使其阻值发生变化。

在怠速范围内，怠速电动机所处的位置由怠速电位计的信号告诉ECU。

超过怠速范围，节气门继续打开时，怠速电位计维持不动。

如果ECU没有收到怠速电位计的信号，节气门体中的紧急运行弹簧起作用，此时发动机处于紧急运行状态，怠速转速升高。

怠速控制电动机V60又称为怠速电动机，通过齿轮传动控制节气门开度，使发动机怠速保持在规定的转速范围内。

节气门位置传感器检测
1.节气门位置传感器的英文缩写
是TPS 。

2.节气门位置传感器的类型
是开关触点式、线性式、霍尔元件式
3.节气门位置传感器安装节气门体旁，其作用是检测节气门的开度。

4.该车节气门位置传感器电路如下图，写出端子号含义并分析其工作过程。

VC 基准电源线；VTA 节气门信号线；IDL 怠速触点线；E2 搭铁。

操作步骤
1、检测传感器的供电电压：测量VC 与E2 间的电压应为5V 。

测量怠速触点IDL与E2 间应为12V。

结论：。

2、检测传感器的输出信号电压：点火开关置于ON的位置，测量VC 与E2间的电压，节气门全闭时应为0.3—0.9V，节气门全开时应为 3.5—4..7V ，
结论：。

3、传感器的电阻检测：
（1）测量IDL与E2间的电阻，节气门全闭时：应为0Ω..节气门全开时应为无穷大。

结论：。

（2）测量Vcc与E2间的电阻为 2.5—5.9KΩ；V AT与E2间的电阻为：节气门全闭时：0.2—5.7KΩ、节气门全开时：2—10.2 KΩ。

注意：在检查时，节气门从全关到全开，应无间歇性变化故障。

否则，传感器有故障。

4、节气门位置传感器怠速触点的检测：
测量IDL与E2间的电压，应为0V 或者12V；点火开关置于ON ，节气门全开时IDL与E2间的电压，应为12V；节气门全闭时IDL与E2间的电压，应为0V 。

结
论。

5、搭铁线的检测：插头E2与搭铁间的电阻，应小于 1 Ω。

结论。

五、实训小结：。
