巷道施工测量第一节巷道施工测量的主要任务巷道施工测量是在井下平面控制测量和高程控制测量的基础上进行的，它的主要任务是：（1）实地标设巷道位置。

根据采矿设计标定巷道掘进的方向和坡度，并随时检查和纠正。

通常称此项工作为标定巷道的中线和腰线，简称给中腰线。

（2）及时准确地测定巷道的实际位置，检查巷道的规格质量和丈量巷道进尺，并将巷道填绘至有关的平面图、剖面图上。

上述任务关系着采矿工程的质量和采矿计划的完成，矿山测量人员必须准确及时地配合生产，细心进行上述测绘工作。

如果掉以轻心，将造成重大损失，例如报废巷道，延误工期，增加巷道维修工作量，甚至发生透水等危及人身安全的重大事故。

日常矿山测量工作是与生产紧密相关的，在工作中，若与采矿生产发生矛盾时，既要坚持原则，又要协调各有关部门，保证采矿生产的正确进行。

第二节巷道中线的标定井下主要巷道的位置是根据矿井的总体设计决定的，但在施工过程中还要根据实际情况作必要修改。

采区巷道更需要根据已有巷道和地质变化情况逐步作出施工设计。

测量的任务是要把图上设计的巷道，随着巷道不断向前掘进逐步地标设于实地，也就是要在实地标定出巷道的开切位置和给定巷道的掘进方向。

巷道水平投影的几何中心线称为巷道中线，简单来讲巷道中线是将巷道最中间的点连接所形成的的一条直线。

标定出巷道中线就可以控制巷道在水平面内的掘进方向。

标定中线的过程一般为：检查设计图纸—计算标定时的必要数据—标定巷道开切点和中线—随着巷道不断掘进，标定和延伸中腰线。

1、标定巷道开切点和掘进方向标定巷道开切点和开掘方向的工作，习惯上称为“开门子”，如图1所示，虚线表示新设计的巷道，AF 为巷道的中线，8、9点为原有巷道内的导线点。

标定前，应在图上量取（或计算出）8点到A 点的距离L 1和9点到A 点的距离L 2，L 1+L 2要等于8-9导线边长，再量出8-9边与AF 间的夹角β。

习惯上称β为指向角，L 1、L 2和β即为所需的标定要素。

一、主要危险源（一）井下作业时1．检查测量时，顶、帮破碎没有进行“敲帮问顶”。

2．在车辆运行、运输设备工作时开展测量工作。

3．人员登高放线时，未采取有效保护措施。

（二）野外作业时1．人员在找点时，遭遇危险动物的袭击。

2．在采空区测量时，陷入采空区裂隙。

3．在盘煤时煤堆滑坡。

4．高压电线下手持长杆状工具作业。

二、适用范围第1条本《操作规程》适用于矿井地面、井下测量工。

三、上岗条件第2条必须学习《测绘法》，熟悉《煤矿安全规程》和《煤矿测量规程》，必须经专业技术培训，考核合格后，方可上岗。

第3条必须掌握测量工作的一般安全知识和专业知识，熟悉测量仪器性能，掌握其操作方法，熟悉测绘资料整理、计算及图纸填绘等工作。

四、安全规定（一）一般规定第4条遵守《煤矿安全规程》，严格按照《测绘法》、《煤矿测量规程》中各项技术要求进行测量资料的收集、汇总工作。

第5条应根据工程精度要求确定施测等级，各项观测限差均应符合《煤矿测量规程》的规定和要求。

第6条不得在测量原始记录、资料计算、汇总、图纸填绘等工作中弄虚作假。

第7条测量人员应以施工设计、规程、任务通知单为依据，没有施工设计或任务通知单、或与设计或规程要求相违背的，有权拒绝作业。

第8条在高空或井筒中设点观测时，作业人员应佩戴保险带。

仪器上下搬运应采取有效安全措施，仪器箱和其他用具须放置牢靠，严防坠落，确保仪器和人身安全。

第9条用于煤矿井下的所有测量仪器、设备等必须防爆。

第10条观测时应遵守以下安全规定1．在主要运输大巷及运输石门等运输繁忙地段，必须提前与有关部门、人员联系，在测量作业区段内禁止车辆通行、机械运转。

其他巷道和工作面的运输设施影响观测时，亦应立即停止运行。

作业中应加强前后瞭望，做好监护，保证人员与仪器安全。

2．在有架线巷道和电力设施的地点施测时，应特别注意人员和仪器的安全，必要时应停电作业。

3．在上、下山等坡度较大的巷道内作业时，应事先联系禁止斜巷绞车运行，必要时停止工作面施工，然后方可施测。

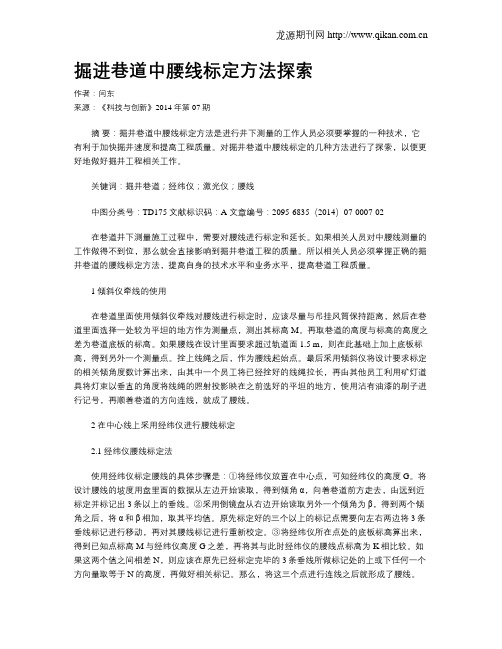

掘进巷道中腰线标定方法探索作者：闫东来源：《科技与创新》2014年第07期摘要：掘井巷道中腰线标定方法是进行井下测量的工作人员必须要掌握的一种技术，它有利于加快掘井速度和提高工程质量。

对掘井巷道中腰线标定的几种方法进行了探索，以便更好地做好掘井工程相关工作。

关键词：掘井巷道；经纬仪；激光仪；腰线中图分类号：TD175 文献标识码：A 文章编号：2095-6835（2014）07-0007-02在巷道井下测量施工过程中，需要对腰线进行标定和延长。

如果相关人员对中腰线测量的工作做得不到位，那么就会直接影响到掘井巷道工程的质量。

所以相关人员必须掌握正确的掘井巷道的腰线标定方法，提高自身的技术水平和业务水平，提高巷道工程质量。

1 倾斜仪牵线的使用在巷道里面使用倾斜仪牵线对腰线进行标定时，应该尽量与吊挂风筒保持距离，然后在巷道里面选择一处较为平坦的地方作为测量点，测出其标高M。

再取巷道的高度与标高的高度之差为巷道底板的标高。

如果腰线在设计里面要求超过轨道面1.5 m，则在此基础上加上底板标高，得到另外一个测量点。

拴上线绳之后，作为腰线起始点。

最后采用倾斜仪将设计要求标定的相关倾角度数计算出来，由其中一个员工将已经拴好的线绳拉长，再由其他员工利用矿灯道具将灯束以垂直的角度将线绳的照射投影映在之前选好的平坦的地方，使用沾有油漆的刷子进行记号，再顺着巷道的方向连线，就成了腰线。

2 在中心线上采用经纬仪进行腰线标定2.1 经纬仪腰线标定法使用经纬仪标定腰线的具体步骤是：①将经纬仪放置在中心点，可知经纬仪的高度G。

将设计腰线的坡度用盘里面的数据从左边开始读取，得到倾角α，向着巷道前方走去，由远到近标定并标记出3条以上的垂线。

②采用倒镜盘从右边开始读取另外一个倾角为β，得到两个倾角之后，将α和β相加，取其平均值。

原先标定好的三个以上的标记点需要向左右两边将3条垂线标记进行移动，再对其腰线标记进行重新校定。

③将经纬仪所在点处的底板标高算出来，得到已知点标高M与经纬仪高度G之差，再将其与此时经纬仪的腰线点标高为K相比较。

第十九讲巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。

根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。

次要巷道一般用半圆仪标定腰线；倾角小于８°的主要巷道，用水准仪或连通管标定腰线，倾角大于８°的主要巷道则用经纬仪标定腰线。

对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进４～８m后，应按上述要求用相应的仪器重新标定。

现将各种标定方法分述如下：一、半圆仪标定腰线1．用半圆仪标定倾斜巷道腰线如图１０所示，1点为新开斜巷的起点，称起坡点。

1点高程H1由设计给出，H A为已知点A高程，从图可知h，得到a点，过a点拉一条水平线11′，使１点位于在A点悬挂垂球，自A点向下量Aa新开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为０°。

将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点２，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角δ，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。

图102．用半圆仪标定水平巷道的腰线在倾角小于８°的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。

首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，悬挂半圆仪，另一端上下移动，当半圆仪读数为0°时得2′′点。

此时１—２′间测绳处于水平位置。

用皮尺丈量1点至2′点的平距S12′，再根据巷道设计坡度i，算出腰线点2与2′点的高差Δh，用下式计算：Δh= i·S12′图11半圆仪标平巷腰线求得Δh之后，用小钢卷尺由2‘点垂直向上量取Δh值，便得到腰线点2的位置。

xxxxxxx煤矿中腰线标定记录xxxxxxx煤矿2014年井巷施工和巷道中腰线标定管理办法为了加强煤矿测量工作管理，规范井巷施工和巷道中腰线标定工作方法，确保测量工作顺利进行，根据《煤矿安全规程》、《煤矿测量规程》等法规，编制本管理办法。

一、技术管理规定1、新开工巷道和曲线巷道必须有标定工作设计图；须对起算数据的上一级导线进行检测。

重要贯通测量及500米以上巷道贯通测量应有设计并审批。

精度符合规程规定和工程要求，贯通通知单应提前（岩巷20-30米，煤巷30-40米）发送施工单位、相关部门和领导。

坚持巷道开门、停头、复工、停采及工程进度等通知制度。

2、新开工巷道标定中腰线的起算数据，应由两人单独抄录，确认无误后方可使用，在井下点号不清时，标定前必须量边检查起算点。

开口线必须测量两次进行标定，或第一次标定开口线后，掘4~5米后及时进行第二次标定。

3、中腰线标定工作必须有专用记录本。

记录本要求封面、目录、备注栏、起算数据来源、草图等内容齐全。

4、中线点必须成组设置，每组均不少于3个，点间距离不小于2米，最前面的一个中线点至掘进工作面的距离，大巷、硐室、采区巷道最大不超过20米；回采巷道最大不超过30米。

5、腰线点15米一组，每组不少于3个，点间距离不小于2米；也可每30—40m设置一个，但须在帮上画出腰线；腰线距巷道底板(轨面)的高度在本矿井中为轨面以上1.0m，或巷道底板以上1.0 m。

最前面的一个腰线点至掘进工作面的距离，最大不超过20米；遇到巷道起伏，中线无法照准工作面，掘进队要及时通知地测科延设中线。

6、采用激光指向仪指示巷道方向时，激光指向仪安置必须安全牢靠，爆破掘进工作面，仪器至掘进工作面的距离应大于70米；综掘工作面，仪器至掘进工作面的距离应大于20米。

其光束方向应根据仪器标定的中腰线确定。

所用的中腰线点一般不少于3个，第一点距离指向仪不小于2米，第一、二两个中线点点间距离应不小于2米，第二、三中线点点间距离应不小于20米。

快速标定斜井皮带安装中腰线的方法孟凡森(河北　开滦矿务局)摘要　本文介绍快速标定斜井皮带安装中腰线标定要素的计算方法及工作步骤。

关键词　斜井　皮带安装　中腰线　标定1　问题的提出随着煤炭开采机械化程度的不断提高和高产高效等生产形势的要求,井下大巷矿车运输的传统方式已不能满足生产需要,皮带运输方式将取代矿车运输方式。

因此,皮带安装中腰线的标定将成为矿井测量的一项重要工作,特别是斜井皮带安装中腰线的标定,更是一项要求精度高、工作量大的测量工作。

为提高测量精度,减轻劳动强度,提高工作效率,本文提出一种快速标定斜井皮带安装中腰线的方法。

2　标定斜井中腰线的方法和步骤2.1　准备工作a 审核图纸对斜井皮带的设计图纸进行认真审核,确定合理的测量方案。

b 计算出皮带中腰线起点和终点的点位坐标及腰线标高。

c 计算皮带起始点与斜井施工时所测各导线点之间的水平距离(L 1B )和方位角( 1B )(图1)。

图1　计算中线标定要素示意图A 、B 、C —斜井施工时所测的各导线点;1、2、3—与斜井施工时所测各导线点对应的皮带中线点 L 1B =(x 1-x B )2+(y 1-y B )2 1B =ar ctg (y B -y 1)(x B -x 1)式中 x 、x B ——分别为皮带中线点1和导线点B 的纵坐标;y 1、y B ——分别为皮带中线点1和导线点B 的 横坐标。

d 计算皮带设计中线与皮带起始点和斜井各导线点连线之间的夹角。

= 1B - 0式中 0——皮带设计中线方位角(下山至上山方 向)。

e 计算皮带起始点与斜井各导线点对应的皮带中线点之间的水平距离(L 12)。

L 12=L 1B ・cos式中 ——皮带设计中线与皮带起始点和斜井各 导线点连线之间的夹角。

f 计算斜井各导线点与其对应的皮带中线点之间的水平距离(L 2B )。

L 2B =L 1B ・sing 计算在斜井各导线点设站时,标定皮带中线点所需测量的水平角。

开掘巷道中腰线管理规定为了进一步规范巷道中腰线的标定、使用、保护，确保巷道按设计图纸施工，特制定本规定，自下发之日起执行。

一、中腰线的标定、使用及保护1.直巷每30～40米地测队给一组中心线（开口、拐弯、变坡等特殊情况除外），每组中心线不少于3个中线点，中线点间的距离在条件许可的情况下应大于2米。

不沿煤（岩）层顶板既按设计坡度施工的巷道，根据设计坡度每30～40米放一个腰线点，沿煤（岩）层掘进的巷道，煤（岩）层顶板坡度即为巷道施工坡度，不再另给施工腰线。

中腰线点应有明显的标记。

2.在现场条件允许的情况下，地测队尽量给出巷道的正中心线，以方便施工单位使用。

因客观条件或精度需要只能给偏中心的，要以业务通知书的形式书面通知施工单位偏中心和正中心的相对位臵关系。

3、新开口的巷道，开拓科按规定提前3天把开口通知单送给地测队。

地测队组织技术人员对图纸进行会审并进行闭合验算，确认无误后，按开口通知单要求的日期，根据巷道的设计方位和设计顶（底）板标高给定中腰线。

4、巷道开口或拐弯的中线，可用图解支距法或用直径大于0.5m的量角器根据控制距离和设计夹角标定。

为确保工作质量，要求由测量组组长和包头测工一同作业。

掘进4-8m时用仪器重新进行精确标定。

条件许可的情况下，直接用仪器标定。

为了及时发现标定错误，要求正巷施工50米前要进行第一次导线测量。

5、巷道开口或变坡的腰线，原则上同中线一起用经纬仪标定。

精度要求较低的巷道也可用坡度规（矿用半圆）给腰线。

并在业务通知单上注明腰线距底板的距离。

腰线至底板的距离是指腰线点沿垂直于巷道底板的法线方向到底板的距离，一般有1米、1.5米、巷道断面的拱基线高度三种规格。

6、施工单位要求放线的当班，现场必须有一名技术员以上跟班干部协调放线工作，当班验收员必须在现场配合，以利于测量放线的顺利实施和现场测量人员向施工单位交代中心点位臵及注意事项。

7、保护好标定的中、腰线点和导线点（现场有标记和点号）是施工单位的义务，导线点下不准堆放物料。

第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。

根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。

次要巷道一般用半圆仪标定腰线；倾角小于８°的主要巷道，用水准仪或连通管标定腰线，倾角大于８°的主要巷道则用经纬仪标定腰线。

对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进４～８m 后，应按上述要求用相应的仪器重新标定。

现将各种标定方法分述如下：一、半圆仪标定腰线 1．用半圆仪标定倾斜巷道腰线如图１０所示，1点为新开斜巷的起点，称起坡点。

1点高程H 1由设计给出，H A 为已知点A 高程，从图可知AaAh H H=-1在A 点悬挂垂球，自A 点向下量Aa h ，得到a 点，过a 点拉一条水平线11´，使１点位于新开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为０°。

将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点２，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角δ，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。

图102．用半圆仪标定水平巷道的腰线在倾角小于８°的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。

首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，悬挂半圆仪，另一端上下移动，当半圆仪读数为0°时得2´´点。

此时１—２´间测绳处于水平位置。

用皮尺丈量1点至2´点的平距S12´，再根据巷道设计坡度i，算出腰线点2与2´点的高差Δh，用下式计算：Δh= i·S12´图11半圆仪标平巷腰线求得Δh之后，用小钢卷尺由2‘点垂直向上量取Δh值，便得到腰线点2的位置。
