巷道腰线的标定方法

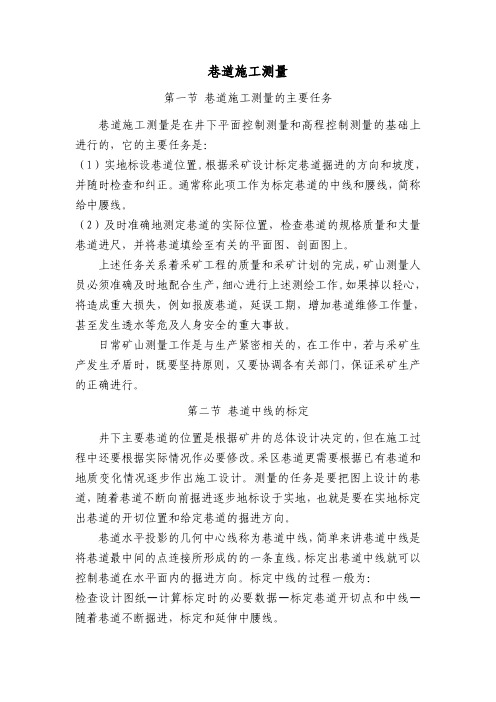

巷道施工测量第一节巷道施工测量的主要任务巷道施工测量是在井下平面控制测量和高程控制测量的基础上进行的，它的主要任务是：（1）实地标设巷道位置。

根据采矿设计标定巷道掘进的方向和坡度，并随时检查和纠正。

通常称此项工作为标定巷道的中线和腰线，简称给中腰线。

（2）及时准确地测定巷道的实际位置，检查巷道的规格质量和丈量巷道进尺，并将巷道填绘至有关的平面图、剖面图上。

上述任务关系着采矿工程的质量和采矿计划的完成，矿山测量人员必须准确及时地配合生产，细心进行上述测绘工作。

如果掉以轻心，将造成重大损失，例如报废巷道，延误工期，增加巷道维修工作量，甚至发生透水等危及人身安全的重大事故。

日常矿山测量工作是与生产紧密相关的，在工作中，若与采矿生产发生矛盾时，既要坚持原则，又要协调各有关部门，保证采矿生产的正确进行。

第二节巷道中线的标定井下主要巷道的位置是根据矿井的总体设计决定的，但在施工过程中还要根据实际情况作必要修改。

采区巷道更需要根据已有巷道和地质变化情况逐步作出施工设计。

测量的任务是要把图上设计的巷道，随着巷道不断向前掘进逐步地标设于实地，也就是要在实地标定出巷道的开切位置和给定巷道的掘进方向。

巷道水平投影的几何中心线称为巷道中线，简单来讲巷道中线是将巷道最中间的点连接所形成的的一条直线。

标定出巷道中线就可以控制巷道在水平面内的掘进方向。

标定中线的过程一般为：检查设计图纸—计算标定时的必要数据—标定巷道开切点和中线—随着巷道不断掘进，标定和延伸中腰线。

1、标定巷道开切点和掘进方向标定巷道开切点和开掘方向的工作，习惯上称为“开门子”，如图1所示，虚线表示新设计的巷道，AF 为巷道的中线，8、9点为原有巷道内的导线点。

标定前，应在图上量取（或计算出）8点到A 点的距离L 1和9点到A 点的距离L 2，L 1+L 2要等于8-9导线边长，再量出8-9边与AF 间的夹角β。

习惯上称β为指向角，L 1、L 2和β即为所需的标定要素。

第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。

根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。

次要巷道一般用半圆仪标定腰线；倾角小于８°的主要巷道，用水准仪或连通管标定腰线，倾角大于８°的主要巷道则用经纬仪标定腰线。

对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进４～８m 后，应按上述要求用相应的仪器重新标定。

现将各种标定方法分述如下：一、半圆仪标定腰线1．用半圆仪标定倾斜巷道腰线如图１０所示，1点为新开斜巷的起点，称起坡点。

1点高程H 1由设计给出，H A 为已知点A 高程，从图可知Aa A h H H =-1在A 点悬挂垂球，自A 点向下量Aa h ，得到a 点，过a 点拉一条水平线11´，使１点位于新开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为０°。

将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点２，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角δ，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。

图102．用半圆仪标定水平巷道的腰线在倾角小于８°的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。

首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，悬挂半圆仪，另一端上下移动，当半圆仪读数为0°时得2´´点。

此时１—２´间测绳处于水平位置。

用皮尺丈量1点至2´点的平距S12´，再根据巷道设计坡度i，算出腰线点2与2´点的高差Δh，用下式计算：Δh= i·S12´图11半圆仪标平巷腰线求得Δh之后，用小钢卷尺由2‘点垂直向上量取Δh值，便得到腰线点2的位置。

第十九讲巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置，每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。

根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。

次要巷道一般用半圆仪标定腰线；倾角小于８°的主要巷道，用水准仪或连通管标定腰线，倾角大于８°的主要巷道则用经纬仪标定腰线。

对于新开巷道，开口子时可以用半圆仪标定腰线，但巷道掘进４～８m后，应按上述要求用相应的仪器重新标定。

现将各种标定方法分述如下：一、半圆仪标定腰线1．用半圆仪标定倾斜巷道腰线如图１０所示，1点为新开斜巷的起点，称起坡点。

1点高程H1由设计给出，H A为已知点A高程，从图可知h，得到a点，过a点拉一条水平线11′，使１点位于在A点悬挂垂球，自A点向下量Aa新开巷道的一帮上，挂上半圆仪，此时半圆仪上读数应为０°。

将1点固定在巷道帮上，在1点系上测绳，沿巷道同侧拉向掘进方向，在帮上选定一点２，拉直测绳，悬挂半圆仪，上下移动测绳，使半圆仪的读数等于巷道的设计倾角δ，此时固定2点，连接1、2点，用灰浆或油漆在巷道帮上划出腰线。

图102．用半圆仪标定水平巷道的腰线在倾角小于８°的次要巷道中，可用半圆仪标定腰线，如图11所示，1点为已有腰线点，2点为将要标定的腰线点。

首先将测绳的一端系于1点上，靠近巷道同一帮壁拉直测绳，悬挂半圆仪，另一端上下移动，当半圆仪读数为0°时得2′′点。

此时１—２′间测绳处于水平位置。

用皮尺丈量1点至2′点的平距S12′，再根据巷道设计坡度i，算出腰线点2与2′点的高差Δh，用下式计算：Δh= i·S12′图11半圆仪标平巷腰线求得Δh之后，用小钢卷尺由2‘点垂直向上量取Δh值，便得到腰线点2的位置。

xxxxxxx煤矿中腰线标定记录xxxxxxx煤矿2014年井巷施工和巷道中腰线标定管理办法为了加强煤矿测量工作管理，规范井巷施工和巷道中腰线标定工作方法，确保测量工作顺利进行，根据《煤矿安全规程》、《煤矿测量规程》等法规，编制本管理办法。

一、技术管理规定1、新开工巷道和曲线巷道必须有标定工作设计图；须对起算数据的上一级导线进行检测。

重要贯通测量及500米以上巷道贯通测量应有设计并审批。

精度符合规程规定和工程要求，贯通通知单应提前（岩巷20-30米，煤巷30-40米）发送施工单位、相关部门和领导。

坚持巷道开门、停头、复工、停采及工程进度等通知制度。

2、新开工巷道标定中腰线的起算数据，应由两人单独抄录，确认无误后方可使用，在井下点号不清时，标定前必须量边检查起算点。

开口线必须测量两次进行标定，或第一次标定开口线后，掘4~5米后及时进行第二次标定。

3、中腰线标定工作必须有专用记录本。

记录本要求封面、目录、备注栏、起算数据来源、草图等内容齐全。

4、中线点必须成组设置，每组均不少于3个，点间距离不小于2米，最前面的一个中线点至掘进工作面的距离，大巷、硐室、采区巷道最大不超过20米；回采巷道最大不超过30米。

5、腰线点15米一组，每组不少于3个，点间距离不小于2米；也可每30—40m设置一个，但须在帮上画出腰线；腰线距巷道底板(轨面)的高度在本矿井中为轨面以上1.0m，或巷道底板以上1.0 m。

最前面的一个腰线点至掘进工作面的距离，最大不超过20米；遇到巷道起伏，中线无法照准工作面，掘进队要及时通知地测科延设中线。

6、采用激光指向仪指示巷道方向时，激光指向仪安置必须安全牢靠，爆破掘进工作面，仪器至掘进工作面的距离应大于70米；综掘工作面，仪器至掘进工作面的距离应大于20米。

其光束方向应根据仪器标定的中腰线确定。

所用的中腰线点一般不少于3个，第一点距离指向仪不小于2米，第一、二两个中线点点间距离应不小于2米，第二、三中线点点间距离应不小于20米。

开掘巷道中腰线管理规定为了进一步规范巷道中腰线的标定、使用、保护，确保巷道按设计图纸施工，特制定本规定，自下发之日起执行。

一、中腰线的标定、使用及保护1.直巷每30～40米地测队给一组中心线（开口、拐弯、变坡等特殊情况除外），每组中心线不少于3个中线点，中线点间的距离在条件许可的情况下应大于2米。

不沿煤（岩）层顶板既按设计坡度施工的巷道，根据设计坡度每30～40米放一个腰线点，沿煤（岩）层掘进的巷道，煤（岩）层顶板坡度即为巷道施工坡度，不再另给施工腰线。

中腰线点应有明显的标记。

2.在现场条件允许的情况下，地测队尽量给出巷道的正中心线，以方便施工单位使用。

因客观条件或精度需要只能给偏中心的，要以业务通知书的形式书面通知施工单位偏中心和正中心的相对位臵关系。

3、新开口的巷道，开拓科按规定提前3天把开口通知单送给地测队。

地测队组织技术人员对图纸进行会审并进行闭合验算，确认无误后，按开口通知单要求的日期，根据巷道的设计方位和设计顶（底）板标高给定中腰线。

4、巷道开口或拐弯的中线，可用图解支距法或用直径大于0.5m的量角器根据控制距离和设计夹角标定。

为确保工作质量，要求由测量组组长和包头测工一同作业。

掘进4-8m时用仪器重新进行精确标定。

条件许可的情况下，直接用仪器标定。

为了及时发现标定错误，要求正巷施工50米前要进行第一次导线测量。

5、巷道开口或变坡的腰线，原则上同中线一起用经纬仪标定。

精度要求较低的巷道也可用坡度规（矿用半圆）给腰线。

并在业务通知单上注明腰线距底板的距离。

腰线至底板的距离是指腰线点沿垂直于巷道底板的法线方向到底板的距离，一般有1米、1.5米、巷道断面的拱基线高度三种规格。

6、施工单位要求放线的当班，现场必须有一名技术员以上跟班干部协调放线工作，当班验收员必须在现场配合，以利于测量放线的顺利实施和现场测量人员向施工单位交代中心点位臵及注意事项。

7、保护好标定的中、腰线点和导线点（现场有标记和点号）是施工单位的义务，导线点下不准堆放物料。

用半圆仪标定巷道腰线方法和步骤1、在倾斜巷道中标定腰线如图附1-a所示，1点为设计巷道的腰线点，其设计标高为H1，，A点为已知导线点，其标高为HA。

根据两点的标高可以计算出两点的高差hAa为：hAa HA H1在导线点A上挂锤球线，并从A点向下量取hAa值在垂球线上得到a点，然后过a点向待设腰线巷道两帮拉线，线之终端应位于待测腰线起点位置。

于线之中间部位挂半圆仪，当其读数为0°时，于线之终端处做上标记，此即为新设腰线点之位置，然后设法将此点位予以固定（钉钉或用水泥筑点）。

同法在另一帮与该点相对应的位置再设一点，这两点即为一对腰线点，如图附1-a中之1、1´所示。

将测绳一端挂在1点铁钉上，在测绳上挂半圆仪，然后将另端在斜巷的同一帮上做上下移动，使半圆仪上倾角为设计巷道的倾角，此时于绳端做上标记，然后在该标记处固定腰线点，此点即为第二对腰线点中的一个，打上铁钉编为2点，此点也为腰线点。

将测绳一端挂在1点铁钉上，在测绳上挂半圆仪，然后将另端在斜巷的同一帮上做上下移动，使半圆仪上倾角为设计巷道的倾角，此时于绳端做上标记，然后在该标记处固定腰线点，此点即为第二对腰线点中的一个，打上铁钉编为2点，此点也为腰线点。

图1标定腰线将测绳一端挂在1点铁钉上，在测绳上挂半圆仪，然后将另端在斜巷的同一帮上做上下移动，使半圆仪上倾角为设计巷道的倾角，此时于绳端做上标记，然后在该标记处固定腰线点，此点即为第二对腰线点中的一个，打上铁钉编为2点，此点也为腰线点。

在巷道另一帮，自1´点，以同样方法，于2点相对应部位，再测设一腰线点2´，与2点成一对。

在1、2两点间拉线，沿线用油漆在帮上画线，以利于施工应用。

12、在水平巷道标定腰线如图附1-b所示，1点为平巷的腰线点，在1点上挂测绳，绳上再挂半圆仪，将另一端拉紧并上下移动，使用半圆仪上倾角为0°于绳之终端处做上标记2´。

掘进巷道、皮带机架腰线标定方法鸡西矿业集团地测部刘富华主题词：巷道皮带机架腰线内容摘要：掘进巷道腰线的标定是井下测量人员，必须掌握的一种方法，运用好会对工程质量、掘进速度等等各方面起到很大的作用，本文总结归纳了几种常用的方法，特别是对于钢丝绳皮带机皮带架腰线在每一段连接标注上有一定指导意义。

希望各位同仁予以参考，以便在实际工作中更好地运用。

在煤矿井下测量中，经常会遇到巷道施工中的腰线标定延长工作，腰线测量工作的质量会直接影响到巷道工程质量，也会引起各方面的高度重视，因此把掘进巷道施工中经常使用的几种腰线标定方法总结归纳起来，引导测量人员正确使用是很有必要的，在一定程度上会提高他们的业务水平，熟练的掌握标定的准确性。

为此，特总结归纳了以下几种最常用的井下掘进巷道腰线的标定方法，仅供参考。

1、采用倾斜仪牵线法（要求精度不高的巷道）在巷道一侧尽量避开吊挂风筒一侧，选择一处巷道一帮平滑无凸凹的部分，并且还要有测量点的位置，假设若在此点已知点的标高为H，巷道全高h，则巷道底板标高为H-h，设计腰线为轨道面以上1.5m时，应选择底板标高加1.5m（加上轨面高度），在此点处拴上线绳，做为腰线的起始点，用倾斜仪量取所要标定的倾角度数，一个人拉长线绳，另一个人用矿灯光束垂直照准线绳投影到巷道帮上，用刷子沾上油漆先点上几处小点，然后沿着巷道前进方向把这几处小点连成一条线，即为腰线。

2、用经纬仪在中心线上标腰线（1）采用经纬仪标腰线在已知的中心点架好经纬仪，量取仪上高i，按设计腰线的坡度用正镜盘左读取倾角δ1，在前进方向上，指挥由远及近，标定出至少三条垂线，并且做好标记，用倒镜盘右再读取倾角δ2，取1/2（δ1+δ2）的平均值，再指挥前视标定人员由远及近在三个标记点上向左右移动三条垂线标记，重新校定三条垂线上的腰线标记，最后按设计要求的腰高度a（应考虑是从巷道底板还是从轨面算起），先求出架仪器点的底板标高，看已知点标高H－i是否与在此架仪器站的腰线点标高H1相符合，若差一个数值b，则应再次在已标定完的三处垂线的标记上往上或往下量取b值，做好标记，此三点连线即为腰线，一定记住量好的各点到顶板的高度做为以后检核校对的数据。

巷道腰线的标定方法巷道腰线标定方法一、用水准仪标定平巷腰线所谓平巷，并非绝对水平的巷道，一般情况下，坡度小于8‰的巷道，均视为水平巷道。

在主要水平巷道中，常常都是用水准仪来标定腰线。

标定方法如下图4-8所示：图 4-8根据已知腰线点和设计坡度，计算下一个腰线点B与已知腰线点A间的高差hAB：hAB＝Ｌ×i式中 L---A、B间的水平距离；i---巷道的设计坡度。

在A、B中间安置水准仪，用皮尺丈量A、B间的水平距离，按上式计算出hＡＢ。

b=a+hAB二、用经纬仪标定斜巷腰线1、中线点兼作腰线点的标设法（如下图4-9所示）图 4-9特点：在中线点的垂球线上作出腰线的标志。

同时量腰线标志到中线点的距离，以便随时根据中线点恢复腰线的位置。

经纬仪架设于3点，量仪器高i，用正镜瞄准中线，使竖盘读数对准巷道设计的倾角δ。

已知中线点3到腰线位置的垂距a3，则仪器视线到腰线点的垂距b为：b=i-a3b值为正时，腰线在视线之上，b值为负时，在视线之下。

从三个垂球线上标出的视线记号起，根据b的符号用小钢尺向上或向下量取长度b，即可得腰线点位置。

2、伪倾角标设法空间一个倾斜面的真倾角(即它与水平面间所夹二面角)是指在垂直于其与水平面的交线的竖直面内的投影与水平线的夹角。

在与其交线斜交的竖直面内的投影与水平线间的夹角则称为伪倾角。

如下图4-10所示：δ为倾斜面CDEF 的真倾角，δ′则为其伪倾角。

真倾角永远大于伪倾角。

图 4-10（a）图 4-10（b）用伪倾角法来标定腰线的原理是：由于设计巷道时仅给出了真倾角，而腰线是标定在巷道两帮上的，经纬仪又只能安置在巷道中部，因此，只能根据真倾角与伪倾角间的关系，按伪倾角来标定腰线。

由图得：tan δ′=cos β·tanδ根据真倾角δ和两个竖直面间所夹的水平角β，计算出伪倾角δ′，从而标定腰线点的位置。

实地标设时，如图12-9所示，将经纬仪安置在中线点B下，后视中线点A，瞄准A点附近的腰线点1，读取水平度盘读数即水平角β１。

巷道中腰线管理制度一、巷道中腰线管理是煤矿测量工作的一项重要工作，地测科是矿井巷道中腰线管理的主要职能科室，所有地质测量人员应认真负责，服务一线，做好矿井中腰线管理工作。

二、巷道中腰线的标定1.巷道开口前，地测员根据技术科下发的设计图纸或卡片，经过验算和计算标定要素后，在井下现场标定开口位置和方向。

2.巷道掘进4—8m后，地测员重新再次标定中腰线。

3.随着巷道的掘进延伸，地测员应及时延伸中、腰线。

4.主要巷道中腰线应用经纬仪或全站仪标定。

5.所用的中、腰线点一般不少于4个，点间距离以大于30m为宜。

6.地测人员延伸中、腰线时，必须对前一组中、腰线点进行检查，确保无误后方可延伸。

7.用激光指向仪指示巷道掘进方向时，应遵守《煤矿测量规程》第206条、207条规定执行。

8.测量人员在工作面标定中、腰线时，掘进队组应积极配合，不得进行有碍测量人员标定的作业，以免损坏仪器，并确保标定工作准确无误。

此项工作由跟班队长负责安排落实。

9.地测员严格按照设计要求标定中、腰线，任何人不得随意更改。

如需要变更设计时，技术科及时下发书面通知和设计图纸。

三、巷道中、腰线的使用与检查1.掘进队组的队长、班长及质量验收员负责本工作面中、腰线点的使用和管理。

2.严禁各掘进队组擅自改动标定的中、腰线点，严禁在中、腰线点上吊挂其它物品否则按规定追究有关人员的责任。

3.必须正确使用中、腰线，经常检查腰线，发现问题及时纠正，若因不及时汇报而造成的差错由掘进队组负责；由于地测科不及时给予纠正而造成的差错由地测科负责。

4.使用激光指向仪指示巷道方向时，应遵守激光指向仪使用管理办法。

5.各掘进队组人员都必须保护好中、腰线，严禁随意破坏中、腰线点。

掘进巷道中腰线标定方法掘进巷道中腰线标定方法掘进巷道是煤矿生产中不可或缺的一环，而腰线标定则是掘进巷道中的重要工作之一。

腰线标定的准确性直接影响到巷道的质量和安全，因此，掘进巷道中腰线标定方法的选择和实施至关重要。

一、传统腰线标定方法传统的腰线标定方法是利用传统的测量仪器，如经纬仪、水平仪等，进行测量。

这种方法的优点是简单易行，成本低廉，但是存在一定的局限性。

首先，传统的测量仪器精度有限，无法满足高精度的测量要求。

其次，传统的测量方法需要人工操作，容易受到人为因素的影响，测量结果不够准确。

二、激光测量腰线标定方法激光测量腰线标定方法是近年来发展起来的一种新型标定方法。

该方法利用激光测距仪进行测量，具有高精度、高效率、自动化程度高等优点。

具体操作步骤如下：1. 在巷道的两侧分别设置激光测距仪，测距仪之间的距离应大于巷道的宽度。

2. 启动激光测距仪，进行测量。

测量时，激光测距仪会自动扫描巷道内的各个点，记录下每个点的坐标。

3. 将测量结果输入计算机，进行数据处理。

计算机会自动计算出巷道的腰线位置，并输出结果。

激光测量腰线标定方法具有高精度、高效率、自动化程度高等优点，但是需要一定的技术水平和设备投入。

三、综合应用腰线标定方法综合应用腰线标定方法是将传统的测量方法和激光测量方法相结合，进行综合应用。

具体操作步骤如下：1. 首先，利用传统的测量仪器进行初步测量，确定巷道的大致腰线位置。

2. 然后，利用激光测距仪进行精细测量，对巷道的腰线位置进行修正和校正。

3. 最后，将测量结果输入计算机，进行数据处理。

计算机会自动计算出巷道的腰线位置，并输出结果。

综合应用腰线标定方法充分利用了传统测量方法和激光测量方法的优点，可以提高标定的准确性和效率。

总之，掘进巷道中腰线标定方法的选择和实施是非常重要的。

传统的测量方法虽然简单易行，但是存在一定的局限性。

激光测量腰线标定方法具有高精度、高效率、自动化程度高等优点，但是需要一定的技术水平和设备投入。
