中腰线标定

一、主要危险源（一）井下作业时1．检查测量时，顶、帮破碎没有进行“敲帮问顶”。

2．在车辆运行、运输设备工作时开展测量工作。

3．人员登高放线时，未采取有效保护措施。

（二）野外作业时1．人员在找点时，遭遇危险动物的袭击。

2．在采空区测量时，陷入采空区裂隙。

3．在盘煤时煤堆滑坡。

4．高压电线下手持长杆状工具作业。

二、适用范围第1条本《操作规程》适用于矿井地面、井下测量工。

三、上岗条件第2条必须学习《测绘法》，熟悉《煤矿安全规程》和《煤矿测量规程》，必须经专业技术培训，考核合格后，方可上岗。

第3条必须掌握测量工作的一般安全知识和专业知识，熟悉测量仪器性能，掌握其操作方法，熟悉测绘资料整理、计算及图纸填绘等工作。

四、安全规定（一）一般规定第4条遵守《煤矿安全规程》，严格按照《测绘法》、《煤矿测量规程》中各项技术要求进行测量资料的收集、汇总工作。

第5条应根据工程精度要求确定施测等级，各项观测限差均应符合《煤矿测量规程》的规定和要求。

第6条不得在测量原始记录、资料计算、汇总、图纸填绘等工作中弄虚作假。

第7条测量人员应以施工设计、规程、任务通知单为依据，没有施工设计或任务通知单、或与设计或规程要求相违背的，有权拒绝作业。

第8条在高空或井筒中设点观测时，作业人员应佩戴保险带。

仪器上下搬运应采取有效安全措施，仪器箱和其他用具须放置牢靠，严防坠落，确保仪器和人身安全。

第9条用于煤矿井下的所有测量仪器、设备等必须防爆。

第10条观测时应遵守以下安全规定1．在主要运输大巷及运输石门等运输繁忙地段，必须提前与有关部门、人员联系，在测量作业区段内禁止车辆通行、机械运转。

其他巷道和工作面的运输设施影响观测时，亦应立即停止运行。

作业中应加强前后瞭望，做好监护，保证人员与仪器安全。

2．在有架线巷道和电力设施的地点施测时，应特别注意人员和仪器的安全，必要时应停电作业。

3．在上、下山等坡度较大的巷道内作业时，应事先联系禁止斜巷绞车运行，必要时停止工作面施工，然后方可施测。

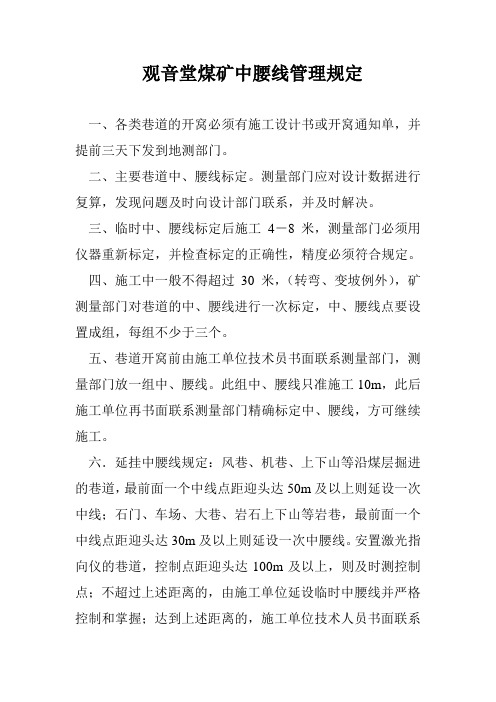

观音堂煤矿中腰线管理规定一、各类巷道的开窝必须有施工设计书或开窝通知单，并提前三天下发到地测部门。

二、主要巷道中、腰线标定。

测量部门应对设计数据进行复算，发现问题及时向设计部门联系，并及时解决。

三、临时中、腰线标定后施工4－8米，测量部门必须用仪器重新标定，并检查标定的正确性，精度必须符合规定。

四、施工中一般不得超过30米，（转弯、变坡例外），矿测量部门对巷道的中、腰线进行一次标定，中、腰线点要设置成组，每组不少于三个。

五、巷道开窝前由施工单位技术员书面联系测量部门，测量部门放一组中、腰线。

此组中、腰线只准施工10m，此后施工单位再书面联系测量部门精确标定中、腰线，方可继续施工。

六．延挂中腰线规定：风巷、机巷、上下山等沿煤层掘进的巷道，最前面一个中线点距迎头达50m及以上则延设一次中线；石门、车场、大巷、岩石上下山等岩巷，最前面一个中线点距迎头达30m及以上则延设一次中腰线。

安置激光指向仪的巷道，控制点距迎头达100m及以上，则及时测控制点；不超过上述距离的，由施工单位延设临时中腰线并严格控制和掌握；达到上述距离的，施工单位技术人员书面联系矿测量人员给予放线。

七．有激光指向时，中线点间距在巷道条件允许情况下不应小于10m；无激光指向时，中线点间距不小于2m；最前面一个中线点距迎头不小于10m。

如煤巷不放炮可靠前打中线点，但不能超过前探梁，以防点动，如巷道无变坡应尽量拉开中线点间距。

八、生产单位应采取有力保护措施不破坏控制点和中线点，放炮时把线坠取下，如点距迎头近时应用黄泥等其他方法护点。

测量人员放中线时不少于4个点。

九、中线原则上取巷中，确因现场条件限制不能取巷中，可放偏中线，偏中线偏中值一般应取百毫m为单位的整数值。

腰线为设计永久轨面向上1m,如因特殊情况可改变腰线位置，抬高的腰线距永久轨面铅垂距离一般应取百毫m为单位的整数值。

偏中线的偏中值，抬高腰线铅垂距永久轨面的距离，测量人员现场应与队技术人员交待清楚，上井后应立即向施工单位下达通知书。

中、腰线管理制度为使我矿掘进巷道标准，施工单位便于标准施工，地测部门又便于中腰线管理工作，根据〈〈煤矿安全规程〉〉，〈〈煤矿测量规程〉〉之规定，并结合我矿实际制定本管理制度。

1、各类巷道的开工，通知部门必须以矿总工程师签批的委托书、开工通知书、便函或施工技术措施等形式，提前____天通知地测部门，以便准备资料按要求放线，停头、复工也应及时通知地测部门，以保证有足够的图纸复核及测算时间。

严禁无书面通知书、无措施、无计划安排给线开工。

2、标定中、腰线前，测量人员必须对开工措施和设计图纸上的数据、几何关系进行验算、检核、重要工程的设计导线，标定迟设计须经测量负责人审查签字，确保无误方可标定给线。

3、主要巷道的中、腰线必须用经纬仪和水准仪标定，次要巷道的中、腰线，在满足工程要求的前提下，可用罗盘仪和半圆仪标定。

4、井下标定必须准确，误差不得超过《规程》规定，标线资料数据必须准确无误。

对现场标定元素进行校核确认无误后方可迁站，否则必须重标。

未按此程序进行标线者，一次罚款____元。

如标错线造成经济损失，由当事人承担，并分析处理。

标线后____米时，必须对新标的线进行复测，否则罚组长____元，并立即复测。

5、标定中线应成组设置，每组中线点不得少于____个，点间距不得小于____米，如遇特术情况(既巷道不够长或顶板破碎不宜打顶板桩)时，点间距可以不大于____米，但是放完中线后，必须用油漆沿中线方向在巷道顶板上不间断标注____米。

否则对参与延中线的人员分责任大小给予罚款____元。

最前一个中线点距迎头____米以内，由施工单位自行延线指挥掘进(如在____米之内中线有松动或巷道变坡中腰线不能使用时，施工单位应及时通知地测部门给予校正或延挂中腰线)。

超过____米时，施工单位不论中腰线是否可用，都应及时通知地测部门去延挂中腰线。

同时，测量组长也应随时加强联系，掌握中腰线至迎头的情况。

随时延挂中腰线。

每____米打一个腰线桩，否则每超____米罚测量组长____元，组长不在由副组长负责。

xxxxxxx煤矿中腰线标定记录xxxxxxx煤矿2014年井巷施工和巷道中腰线标定管理办法为了加强煤矿测量工作管理，规范井巷施工和巷道中腰线标定工作方法，确保测量工作顺利进行，根据《煤矿安全规程》、《煤矿测量规程》等法规，编制本管理办法。

一、技术管理规定1、新开工巷道和曲线巷道必须有标定工作设计图；须对起算数据的上一级导线进行检测。

重要贯通测量及500米以上巷道贯通测量应有设计并审批。

精度符合规程规定和工程要求，贯通通知单应提前（岩巷20-30米，煤巷30-40米）发送施工单位、相关部门和领导。

坚持巷道开门、停头、复工、停采及工程进度等通知制度。

2、新开工巷道标定中腰线的起算数据，应由两人单独抄录，确认无误后方可使用，在井下点号不清时，标定前必须量边检查起算点。

开口线必须测量两次进行标定，或第一次标定开口线后，掘4~5米后及时进行第二次标定。

3、中腰线标定工作必须有专用记录本。

记录本要求封面、目录、备注栏、起算数据来源、草图等内容齐全。

4、中线点必须成组设置，每组均不少于3个，点间距离不小于2米，最前面的一个中线点至掘进工作面的距离，大巷、硐室、采区巷道最大不超过20米；回采巷道最大不超过30米。

5、腰线点15米一组，每组不少于3个，点间距离不小于2米；也可每30—40m设置一个，但须在帮上画出腰线；腰线距巷道底板(轨面)的高度在本矿井中为轨面以上1.0m，或巷道底板以上1.0 m。

最前面的一个腰线点至掘进工作面的距离，最大不超过20米；遇到巷道起伏，中线无法照准工作面，掘进队要及时通知地测科延设中线。

6、采用激光指向仪指示巷道方向时，激光指向仪安置必须安全牢靠，爆破掘进工作面，仪器至掘进工作面的距离应大于70米；综掘工作面，仪器至掘进工作面的距离应大于20米。

其光束方向应根据仪器标定的中腰线确定。

所用的中腰线点一般不少于3个，第一点距离指向仪不小于2米，第一、二两个中线点点间距离应不小于2米，第二、三中线点点间距离应不小于20米。

开掘巷道中腰线管理规定为了进一步规范巷道中腰线的标定、使用、保护，确保巷道按设计图纸施工，特制定本规定，自下发之日起执行。

一、中腰线的标定、使用及保护1.直巷每30～40米地测队给一组中心线（开口、拐弯、变坡等特殊情况除外），每组中心线不少于3个中线点，中线点间的距离在条件许可的情况下应大于2米。

不沿煤（岩）层顶板既按设计坡度施工的巷道，根据设计坡度每30～40米放一个腰线点，沿煤（岩）层掘进的巷道，煤（岩）层顶板坡度即为巷道施工坡度，不再另给施工腰线。

中腰线点应有明显的标记。

2.在现场条件允许的情况下，地测队尽量给出巷道的正中心线，以方便施工单位使用。

因客观条件或精度需要只能给偏中心的，要以业务通知书的形式书面通知施工单位偏中心和正中心的相对位臵关系。

3、新开口的巷道，开拓科按规定提前3天把开口通知单送给地测队。

地测队组织技术人员对图纸进行会审并进行闭合验算，确认无误后，按开口通知单要求的日期，根据巷道的设计方位和设计顶（底）板标高给定中腰线。

4、巷道开口或拐弯的中线，可用图解支距法或用直径大于0.5m的量角器根据控制距离和设计夹角标定。

为确保工作质量，要求由测量组组长和包头测工一同作业。

掘进4-8m时用仪器重新进行精确标定。

条件许可的情况下，直接用仪器标定。

为了及时发现标定错误，要求正巷施工50米前要进行第一次导线测量。

5、巷道开口或变坡的腰线，原则上同中线一起用经纬仪标定。

精度要求较低的巷道也可用坡度规（矿用半圆）给腰线。

并在业务通知单上注明腰线距底板的距离。

腰线至底板的距离是指腰线点沿垂直于巷道底板的法线方向到底板的距离，一般有1米、1.5米、巷道断面的拱基线高度三种规格。

6、施工单位要求放线的当班，现场必须有一名技术员以上跟班干部协调放线工作，当班验收员必须在现场配合，以利于测量放线的顺利实施和现场测量人员向施工单位交代中心点位臵及注意事项。

7、保护好标定的中、腰线点和导线点（现场有标记和点号）是施工单位的义务，导线点下不准堆放物料。

为保证井下巷道按设计施工，提高巷道工程质量，规范中、腰线的管理。

根据《煤矿测量规程》等规定，特制定本管理办法。

1、各类巷道的开工前必须有施工设计或开口通知单，并提前三天下发到矿有关单位。

2、主要巷道中、腰线标定时，测量人员应对设计数据进行复算，发现问题及时与有关部门联系，并及时解决。

3、临时中、腰线标定后4-8 米，测量人员必须用仪器重新标定，并检查标定的正确性，精度必须符合规定。

4、施工过程中一般不超过50 米（转弯、变坡例外）生产技术科测量人员要对巷道的中、腰线进行一次标定。

中腰线点要设置成组，每组不少于三个。

5、用激光指向仪指示中、腰线时，测量人员要根据标定数据及时向工程主管人员发出标定通知书。

通知书要表明激光到顶、底、腰线的尺寸，并说明有法线距离或锤球距离，且有示意图。

施工单位要根据生产技术科提供通知书的尺寸进行施工。

激光使用期间不得乱动，发现偏差及时与生产技术科联系，由测量人员重新标定。

6、施工单位负责人对本单位施工工程的中、腰线负全面管理责任。

7、施工单位技术员负责迎头200 米之内中、腰线的延伸工作及施工工程中、腰线监督管理工作。

8、施工单位带班队长对当班中、腰线的现场管理工作负全面责任。

9、施工单位当班班长对当班巷道工程中、腰线负现场实施责任。

10、生产技术科测量人员对全矿分管范围内巷道中、腰线负测量、给线及监督责任。

对没按中、腰线施工的工程，要及时发出整改通知单，并跟踪监督，落实整改。

11、对发出整改通知单的工程，施工单位负责人尽快落实整改。

对不整改或整改不彻底的，一律算无效进尺。

12、因测量原因造成施工事故的，将根据公司有关规定。

对有关测量人员进行严肃处理。

13、中腰线由专门测量人员测定，并作标志，各施工单位严禁私自调线及破坏中、腰线，以免造成误会，引起中腰线偏差，否则发现一次处罚责任人500 元。

煤矿地测工作是矿山生产建设的重要环节，也是煤矿建设、生产、改造和编制长远规划等各项工作的基础。

中腰线管理办法关于加强掘进巷道中腰线管理的通知公司井下各施工队组：为了进一步规范井巷掘进的中腰线测设、标定工作，加强对井下巷道中腰线测点的管理保护，提升现场中腰线管理的的规范化、标准化水平，提高测量作业的精度，特制定此管理办法。

一、中腰线的测设与标定1、本矿井下施工队组掘进巷道的中腰线由矿地测科标定、延伸，队组不得私自延伸中线。

2、本矿井下外委施工队组应配备专人负责管理日常中腰线工作。

3、所有外委施工队组，非专业测量人员不得随意私自测设、延伸巷道中线，标定巷道开口等工作。

4、掘进巷道每组中线点至少标定3个，间距不小于2米。

5、巷道内测点应尽量布置在顶板完好，压力小的位置，测点必须固定牢固，严禁拴在梯子梁、顶网上。

6、巷内所有测量点必须喷漆并用铭牌表示，任何队组或个人不得随意破坏测点和铭牌。

7、掘进巷道中线标定后，队组必须在1个工作日内完成激光指向仪的安装调整工作，并更新中腰线牌板，牌板内容要与现场一致。

8、所有掘进巷道的中腰线标定后，必须发放中腰线通知单，各队组在未接到新的中腰线通知单之前，不得私自调整中腰线。

9、激光指向仪必须安装牢固，不得摇摆晃动。

10、施工队组必须每班有专人负责施工前检校中线，确认激光指向仪能照准三个以上中线线绳，并都位于激光指向仪光斑中心。

如有异常经调整激光后仍达不到使用条件，应停止掘进并立即向矿地测科汇报。

11、激光指向仪光斑发散或照射不到工作面时，必须停止掘进，调整激光或重新测设、延伸达到使用条件后，方可继续掘进。

12、激光指向仪距离掘进面100米以内，光斑直径不大于15mm，距离掘进面200米以内，光斑直径不超过20mm。

13、巷道腰线必须在巷道两帮明确标识，并严格按给定腰线掘进，误差不超过±100mm。

14、所有新掘巷道的开口位置标定、腰线标定前，必须有生产科下达的书面开口定位通知单，明确位置和坡度。

15、巷道中线需要延伸时，队组应提前1个工作日向地测科发出延伸需求。

巷道腰线测设河南秦岭金矿蒋会喜2009年11月在井巷施工测量中腰线的几种测设方法在井巷施工测量中，腰线的标定非常重要，特别是平硐开拓有轨运输的平巷，以及斜井开拓有轨运输巷道中，一般施工用高程控制点距工作面30m左右，腰线的标定精度及腰线的标定速度将直接影响着巷道的施工质量及工程进度。

所以在腰线的测设中，要根据具体工程情况选择腰线的标设方法，以达到腰线的标设精度高、速度快。

在腰线的标设中，一般来讲，坡度小于8度的巷道用水准仪施测，坡度大于8度的巷道用经纬仪施测。

一、腰线的标记：一般来讲，有三种，一种是用红色油漆在巷道帮（比较稳定的）上涂上小三角，它是一个倒立的等腰三角形，底边在上，如“”三角形的上边为腰线的起算点。

第二种是在巷道帮上用电钻或风钻打眼，然后钉上木桩，在木桩上以水平方向钉上小钉，以小钉的上平面为腰线的起算点。

第三种是将腰线标设到中线上，以三根中线为一组，用经纬仪（坡度大于8度）或水准仪求得每一个中线点到腰线视线的距离L1、L2、L3,如下图在使用时，将三根中线同时放下，并分别从A、B、C三根中线标志点向下量L1、L2、L3并分别做标记a 、b 、c,人站在距A 点2m 左右处，目视掌子面，检查a 、b 、c 是否在同一视线内，若不在同一视线内,则检查L1、L2、L3是否正确，若在同一视线内，则通过a 、b 、c 三点的视线在掌子面上所投的点，即为腰线点,如上图。

二、腰线与底板的关系：一般所标设的腰线距设计的底板为1m （垂直高度），如：设计底板高程为1660m ，则腰线的高程为1661m 。

在一般的井巷设计中，巷道的坡度并不是一个固定值，根据工程需要，巷道设计坡度将出现变化，两种坡度的交汇处就是变坡点，施工中,变坡点的平面位置及高程位置必须精确测设。

三、对变坡点的测设：巷道掘进接近变坡点时，(坡度较小时,掌子面距变坡点2m,坡度较大时，掌子面距变坡点4m)提前通知掘进工人按下一个坡度掘进。

井巷施工和巷道中腰线的标定与检查1、根据有关部门提供的测量控制点的起算数据和设计施工图，进行施工的放样工作。

2、施工放样前，应对设计图中有关测量的几何尺寸进行核算检查，并建立工程标定计算台账（包括工程标定设计图、设计图纸检查结果记录、标定设计和标定点位参数、数值台账）。

若有问题应与设计部门和有关部门联系解决。

然后编制出设计导线，曲线巷道还应计算标定要素。

3、根据编制的设计导线，预绘出1/1000的井巷放线施工测量图和巷道坡度图（井底车场绘1/5000）4、使用测量控制点时，应进行检查测量点位是否移动，若符合限差要求时，方可使用。

5、巷道中腰线的标定与检查：主要巷道中线应用经纬仪标定，采区次要巷道中线也可用几何关系法以边定角。

在用木棚或砌碹巷道开门子或挂中线可以罗盘仪标定。

单必须清理周围的磁性物质，主要运输巷道腰线应用水准仪、经纬仪、次要巷道腰线也可用悬挂半圆仪标定。

点位用木橛或水玻璃固定，要稳固耐久，小钉帽位置正确，保证每次栓线在同一位置。

1、斜巷（包括斜巷）中腰线的标定。

（1）中线的标定：中线点应成组设置，每组不少于三个，点间距离以不小于2m为宜，并用眼照三根中线是否成一条直线。

然后重新精密整置一起，进行水平角和垂直角各一个测回的观测，并量距和前后视高，丈量巷道碎部数据（包括点左右、弯道及交叉巷道碎部）。

最前面的一个中线点到掘进工作面的距离不准超过40m。

（2）腰线的标定：采用伪倾角法或在中线上标出腰线位置进行标定，四个腰线点定好后，必须拉线交叉检查，并量至底板高和腰线点到测点距离，腰线点须在帮上划出，腰线距巷道底（轨面）的高度在同一矿井中宜为定值。

最前面的一个腰线点到掌子面距离不大于20~30m2、平巷中腰线的标定：腰线的标定：用水准仪进行。

按设计坡度，在巷道两帮定好四个腰线点，必须拉线交叉检查，并对每组腰线点编号。

为了避免定反坡度，而进行一次两组腰线间的高差测量并计算出腰线点的高程以资内业检核。
