巷道腰线的标定
- 格式:doc
- 大小:500.50 KB
- 文档页数:8

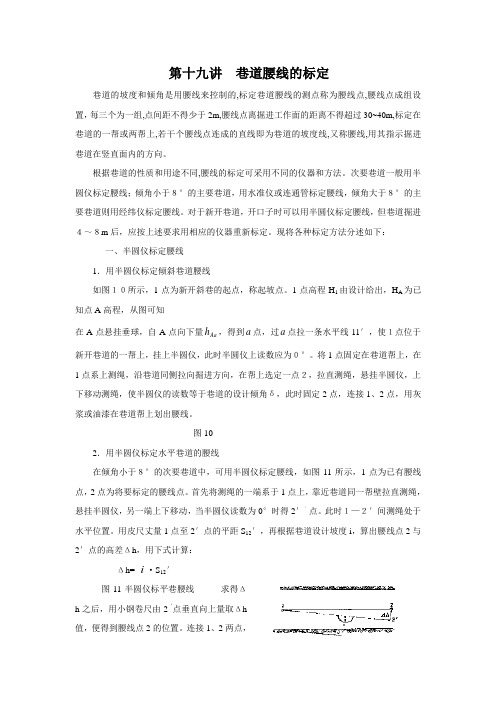

第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置,每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线;倾角小于8°的主要巷道,用水准仪或连通管标定腰线,倾角大于8°的主要巷道则用经纬仪标定腰线。
对于新开巷道,开口子时可以用半圆仪标定腰线,但巷道掘进4~8m 后,应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下:一、半圆仪标定腰线1.用半圆仪标定倾斜巷道腰线如图10所示,1点为新开斜巷的起点,称起坡点。
1点高程H 1由设计给出,H A 为已知点A 高程,从图可知Aa A h H H =-1在A 点悬挂垂球,自A 点向下量Aa h ,得到a 点,过a 点拉一条水平线11´,使1点位于新开巷道的一帮上,挂上半圆仪,此时半圆仪上读数应为0°。
将1点固定在巷道帮上,在1点系上测绳,沿巷道同侧拉向掘进方向,在帮上选定一点2,拉直测绳,悬挂半圆仪,上下移动测绳,使半圆仪的读数等于巷道的设计倾角δ,此时固定2点,连接1、2点,用灰浆或油漆在巷道帮上划出腰线。
图102.用半圆仪标定水平巷道的腰线在倾角小于8°的次要巷道中,可用半圆仪标定腰线,如图11所示,1点为已有腰线点,2点为将要标定的腰线点。
首先将测绳的一端系于1点上,靠近巷道同一帮壁拉直测绳,悬挂半圆仪,另一端上下移动,当半圆仪读数为0°时得2´´点。
此时1—2´间测绳处于水平位置。
用皮尺丈量1点至2´点的平距S12´,再根据巷道设计坡度i,算出腰线点2与2´点的高差Δh,用下式计算:Δh= i·S12´图11半圆仪标平巷腰线求得Δh之后,用小钢卷尺由2‘点垂直向上量取Δh值,便得到腰线点2的位置。
第十九讲巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置,每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线;倾角小于8°的主要巷道,用水准仪或连通管标定腰线,倾角大于8°的主要巷道则用经纬仪标定腰线。
对于新开巷道,开口子时可以用半圆仪标定腰线,但巷道掘进4~8m后,应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下:一、半圆仪标定腰线1.用半圆仪标定倾斜巷道腰线如图10所示,1点为新开斜巷的起点,称起坡点。
1点高程H1由设计给出,H A为已知点A高程,从图可知h,得到a点,过a点拉一条水平线11′,使1点位于在A点悬挂垂球,自A点向下量Aa新开巷道的一帮上,挂上半圆仪,此时半圆仪上读数应为0°。
将1点固定在巷道帮上,在1点系上测绳,沿巷道同侧拉向掘进方向,在帮上选定一点2,拉直测绳,悬挂半圆仪,上下移动测绳,使半圆仪的读数等于巷道的设计倾角δ,此时固定2点,连接1、2点,用灰浆或油漆在巷道帮上划出腰线。
图102.用半圆仪标定水平巷道的腰线在倾角小于8°的次要巷道中,可用半圆仪标定腰线,如图11所示,1点为已有腰线点,2点为将要标定的腰线点。
首先将测绳的一端系于1点上,靠近巷道同一帮壁拉直测绳,悬挂半圆仪,另一端上下移动,当半圆仪读数为0°时得2′′点。
此时1—2′间测绳处于水平位置。
用皮尺丈量1点至2′点的平距S12′,再根据巷道设计坡度i,算出腰线点2与2′点的高差Δh,用下式计算:Δh= i·S12′图11半圆仪标平巷腰线求得Δh之后,用小钢卷尺由2‘点垂直向上量取Δh值,便得到腰线点2的位置。
xxxxxxx煤矿中腰线标定记录xxxxxxx煤矿2014年井巷施工和巷道中腰线标定管理办法为了加强煤矿测量工作管理,规范井巷施工和巷道中腰线标定工作方法,确保测量工作顺利进行,根据《煤矿安全规程》、《煤矿测量规程》等法规,编制本管理办法。
一、技术管理规定1、新开工巷道和曲线巷道必须有标定工作设计图;须对起算数据的上一级导线进行检测。
重要贯通测量及500米以上巷道贯通测量应有设计并审批。
精度符合规程规定和工程要求,贯通通知单应提前(岩巷20-30米,煤巷30-40米)发送施工单位、相关部门和领导。
坚持巷道开门、停头、复工、停采及工程进度等通知制度。
2、新开工巷道标定中腰线的起算数据,应由两人单独抄录,确认无误后方可使用,在井下点号不清时,标定前必须量边检查起算点。
开口线必须测量两次进行标定,或第一次标定开口线后,掘4~5米后及时进行第二次标定。
3、中腰线标定工作必须有专用记录本。
记录本要求封面、目录、备注栏、起算数据来源、草图等内容齐全。
4、中线点必须成组设置,每组均不少于3个,点间距离不小于2米,最前面的一个中线点至掘进工作面的距离,大巷、硐室、采区巷道最大不超过20米;回采巷道最大不超过30米。
5、腰线点15米一组,每组不少于3个,点间距离不小于2米;也可每30—40m设置一个,但须在帮上画出腰线;腰线距巷道底板(轨面)的高度在本矿井中为轨面以上1.0m,或巷道底板以上1.0 m。
最前面的一个腰线点至掘进工作面的距离,最大不超过20米;遇到巷道起伏,中线无法照准工作面,掘进队要及时通知地测科延设中线。
6、采用激光指向仪指示巷道方向时,激光指向仪安置必须安全牢靠,爆破掘进工作面,仪器至掘进工作面的距离应大于70米;综掘工作面,仪器至掘进工作面的距离应大于20米。
其光束方向应根据仪器标定的中腰线确定。
所用的中腰线点一般不少于3个,第一点距离指向仪不小于2米,第一、二两个中线点点间距离应不小于2米,第二、三中线点点间距离应不小于20米。
开掘巷道中腰线管理规定为了进一步规范巷道中腰线的标定、使用、保护,确保巷道按设计图纸施工,特制定本规定,自下发之日起执行。
一、中腰线的标定、使用及保护1.直巷每30~40米地测队给一组中心线(开口、拐弯、变坡等特殊情况除外),每组中心线不少于3个中线点,中线点间的距离在条件许可的情况下应大于2米。
不沿煤(岩)层顶板既按设计坡度施工的巷道,根据设计坡度每30~40米放一个腰线点,沿煤(岩)层掘进的巷道,煤(岩)层顶板坡度即为巷道施工坡度,不再另给施工腰线。
中腰线点应有明显的标记。
2.在现场条件允许的情况下,地测队尽量给出巷道的正中心线,以方便施工单位使用。
因客观条件或精度需要只能给偏中心的,要以业务通知书的形式书面通知施工单位偏中心和正中心的相对位臵关系。
3、新开口的巷道,开拓科按规定提前3天把开口通知单送给地测队。
地测队组织技术人员对图纸进行会审并进行闭合验算,确认无误后,按开口通知单要求的日期,根据巷道的设计方位和设计顶(底)板标高给定中腰线。
4、巷道开口或拐弯的中线,可用图解支距法或用直径大于0.5m的量角器根据控制距离和设计夹角标定。
为确保工作质量,要求由测量组组长和包头测工一同作业。
掘进4-8m时用仪器重新进行精确标定。
条件许可的情况下,直接用仪器标定。
为了及时发现标定错误,要求正巷施工50米前要进行第一次导线测量。
5、巷道开口或变坡的腰线,原则上同中线一起用经纬仪标定。
精度要求较低的巷道也可用坡度规(矿用半圆)给腰线。
并在业务通知单上注明腰线距底板的距离。
腰线至底板的距离是指腰线点沿垂直于巷道底板的法线方向到底板的距离,一般有1米、1.5米、巷道断面的拱基线高度三种规格。
6、施工单位要求放线的当班,现场必须有一名技术员以上跟班干部协调放线工作,当班验收员必须在现场配合,以利于测量放线的顺利实施和现场测量人员向施工单位交代中心点位臵及注意事项。
7、保护好标定的中、腰线点和导线点(现场有标记和点号)是施工单位的义务,导线点下不准堆放物料。

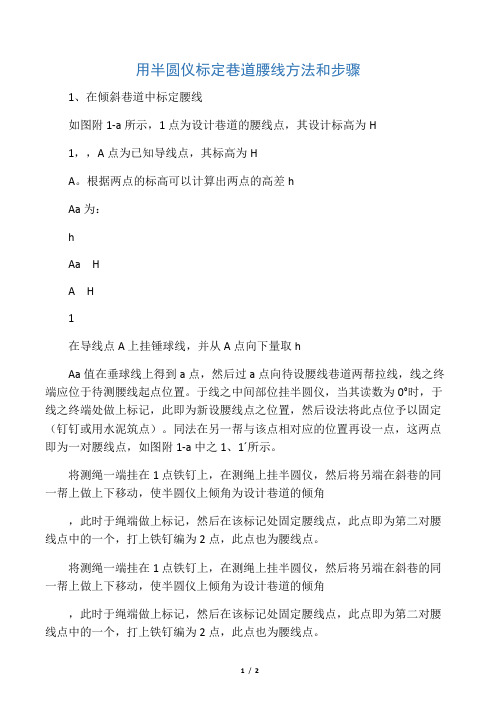

用半圆仪标定巷道腰线方法和步骤1、在倾斜巷道中标定腰线如图附1-a所示,1点为设计巷道的腰线点,其设计标高为H1,,A点为已知导线点,其标高为HA。
根据两点的标高可以计算出两点的高差hAa为:hAa HA H1在导线点A上挂锤球线,并从A点向下量取hAa值在垂球线上得到a点,然后过a点向待设腰线巷道两帮拉线,线之终端应位于待测腰线起点位置。
于线之中间部位挂半圆仪,当其读数为0°时,于线之终端处做上标记,此即为新设腰线点之位置,然后设法将此点位予以固定(钉钉或用水泥筑点)。
同法在另一帮与该点相对应的位置再设一点,这两点即为一对腰线点,如图附1-a中之1、1´所示。
将测绳一端挂在1点铁钉上,在测绳上挂半圆仪,然后将另端在斜巷的同一帮上做上下移动,使半圆仪上倾角为设计巷道的倾角,此时于绳端做上标记,然后在该标记处固定腰线点,此点即为第二对腰线点中的一个,打上铁钉编为2点,此点也为腰线点。
将测绳一端挂在1点铁钉上,在测绳上挂半圆仪,然后将另端在斜巷的同一帮上做上下移动,使半圆仪上倾角为设计巷道的倾角,此时于绳端做上标记,然后在该标记处固定腰线点,此点即为第二对腰线点中的一个,打上铁钉编为2点,此点也为腰线点。
图1标定腰线将测绳一端挂在1点铁钉上,在测绳上挂半圆仪,然后将另端在斜巷的同一帮上做上下移动,使半圆仪上倾角为设计巷道的倾角,此时于绳端做上标记,然后在该标记处固定腰线点,此点即为第二对腰线点中的一个,打上铁钉编为2点,此点也为腰线点。
在巷道另一帮,自1´点,以同样方法,于2点相对应部位,再测设一腰线点2´,与2点成一对。
在1、2两点间拉线,沿线用油漆在帮上画线,以利于施工应用。
12、在水平巷道标定腰线如图附1-b所示,1点为平巷的腰线点,在1点上挂测绳,绳上再挂半圆仪,将另一端拉紧并上下移动,使用半圆仪上倾角为0°于绳之终端处做上标记2´。
煤矿井下长距离巷道腰线标定研究(全文)【摘要】本文章主要是对煤矿井下长距离巷道腰线标定的方法进行研究,通过全面系统的测量方案,解决在井下长距离腰线标定工作中出现的误差累计,从而减少工程的起底量,更好的提高了工作效率和减少了资金浪费。
【关键词】煤矿井下巷道;腰线标定;全站仪;半圆仪1 引言煤矿井下巷道腰线标定是矿山测量的一项基础工作,在煤矿巷道腰线的标定方法主要有两种:一是标定在巷道两帮上、二是标定在巷道的施工中线上。
晋煤集团寺河矿井下主要采用胶轮车运输,随着巷道的不断延伸,为了提高运输效率,需要对主要运输巷道的底板进行起底硬化工程。
在这项工程中,巷道底板起底的厚度,直接影响到工程的进度和资金。
只有确定了好的测量方法,才能做到最优方案。
因此就需要对测量方法进行详细的研究。
2 工程概况随着寺河矿生产进度的不断推进,为了更好的服务东四盘区的各工作面。
根据衔接要求对东四盘区辅助运输巷道(附图a)进行起底硬化工作。
受生产科设计组委托地测科测量组对东四盘区集中运输巷27#-36#横川约630米进行实测,并绘制巷道剖面图(附图b),交送设计组进行设计。
测量组接到设计图纸后,制定测量方案。
由施工队组配合在现场标定巷道起底硬化腰线。
腰线标定后对所标定腰线精度进行评定。
3 三角高程测量限差要求3.1 记录小数位的取位垂直角(″):记录观测值取位0.1仪(棱、站)高(mm):记录观测值取位13.2 测距及垂直角观测限差测距单程测绘差(mm):≤5测垂直角单程测回差(″):≤84 巷道剖面图测量及起底腰线标定4.1 原巷道的剖面图测量工作4.1.1 测量仪器和工具全站仪(带激光指示)、半圆仪、三脚架、塔尺、对准杆、5米卷尺、红漆4.1.2 具体测量步骤(1)在东四盘区运输巷29#横川口顶板高程点下架设全站仪对中整平,利用塔尺量取巷道高和仪器高并记录(在记录本上)。
(2)使用全站仪后视27#横川中对准杆上单棱镜,记录后视测量的高差、平距。
掘进巷道、皮带机架腰线标定方法鸡西矿业集团地测部刘富华主题词:巷道皮带机架腰线内容摘要:掘进巷道腰线的标定是井下测量人员,必须掌握的一种方法,运用好会对工程质量、掘进速度等等各方面起到很大的作用,本文总结归纳了几种常用的方法,特别是对于钢丝绳皮带机皮带架腰线在每一段连接标注上有一定指导意义。
希望各位同仁予以参考,以便在实际工作中更好地运用。
在煤矿井下测量中,经常会遇到巷道施工中的腰线标定延长工作,腰线测量工作的质量会直接影响到巷道工程质量,也会引起各方面的高度重视,因此把掘进巷道施工中经常使用的几种腰线标定方法总结归纳起来,引导测量人员正确使用是很有必要的,在一定程度上会提高他们的业务水平,熟练的掌握标定的准确性。
为此,特总结归纳了以下几种最常用的井下掘进巷道腰线的标定方法,仅供参考。
1、采用倾斜仪牵线法(要求精度不高的巷道)在巷道一侧尽量避开吊挂风筒一侧,选择一处巷道一帮平滑无凸凹的部分,并且还要有测量点的位置,假设若在此点已知点的标高为H,巷道全高h,则巷道底板标高为H-h,设计腰线为轨道面以上1.5m时,应选择底板标高加1.5m(加上轨面高度),在此点处拴上线绳,做为腰线的起始点,用倾斜仪量取所要标定的倾角度数,一个人拉长线绳,另一个人用矿灯光束垂直照准线绳投影到巷道帮上,用刷子沾上油漆先点上几处小点,然后沿着巷道前进方向把这几处小点连成一条线,即为腰线。
2、用经纬仪在中心线上标腰线(1)采用经纬仪标腰线在已知的中心点架好经纬仪,量取仪上高i,按设计腰线的坡度用正镜盘左读取倾角δ1,在前进方向上,指挥由远及近,标定出至少三条垂线,并且做好标记,用倒镜盘右再读取倾角δ2,取1/2(δ1+δ2)的平均值,再指挥前视标定人员由远及近在三个标记点上向左右移动三条垂线标记,重新校定三条垂线上的腰线标记,最后按设计要求的腰高度a(应考虑是从巷道底板还是从轨面算起),先求出架仪器点的底板标高,看已知点标高H-i是否与在此架仪器站的腰线点标高H1相符合,若差一个数值b,则应再次在已标定完的三处垂线的标记上往上或往下量取b值,做好标记,此三点连线即为腰线,一定记住量好的各点到顶板的高度做为以后检核校对的数据。
巷道腰线的标定方法巷道腰线标定方法一、用水准仪标定平巷腰线所谓平巷,并非绝对水平的巷道,一般情况下,坡度小于8‰的巷道,均视为水平巷道。
在主要水平巷道中,常常都是用水准仪来标定腰线。
标定方法如下图4-8所示:图 4-8根据已知腰线点和设计坡度,计算下一个腰线点B与已知腰线点A间的高差hAB:hAB=L×i式中 L---A、B间的水平距离;i---巷道的设计坡度。
在A、B中间安置水准仪,用皮尺丈量A、B间的水平距离,按上式计算出hAB。
b=a+hAB二、用经纬仪标定斜巷腰线1、中线点兼作腰线点的标设法(如下图4-9所示)图 4-9特点:在中线点的垂球线上作出腰线的标志。
同时量腰线标志到中线点的距离,以便随时根据中线点恢复腰线的位置。
经纬仪架设于3点,量仪器高i,用正镜瞄准中线,使竖盘读数对准巷道设计的倾角δ。
已知中线点3到腰线位置的垂距a3,则仪器视线到腰线点的垂距b为:b=i-a3b值为正时,腰线在视线之上,b值为负时,在视线之下。
从三个垂球线上标出的视线记号起,根据b的符号用小钢尺向上或向下量取长度b,即可得腰线点位置。
2、伪倾角标设法空间一个倾斜面的真倾角(即它与水平面间所夹二面角)是指在垂直于其与水平面的交线的竖直面内的投影与水平线的夹角。
在与其交线斜交的竖直面内的投影与水平线间的夹角则称为伪倾角。
如下图4-10所示:δ为倾斜面CDEF 的真倾角,δ′则为其伪倾角。
真倾角永远大于伪倾角。
图 4-10(a)图 4-10(b)用伪倾角法来标定腰线的原理是:由于设计巷道时仅给出了真倾角,而腰线是标定在巷道两帮上的,经纬仪又只能安置在巷道中部,因此,只能根据真倾角与伪倾角间的关系,按伪倾角来标定腰线。
由图得:tan δ′=cos β·tanδ根据真倾角δ和两个竖直面间所夹的水平角β,计算出伪倾角δ′,从而标定腰线点的位置。
实地标设时,如图12-9所示,将经纬仪安置在中线点B下,后视中线点A,瞄准A点附近的腰线点1,读取水平度盘读数即水平角β1。
煤矿中腰线管理规定1、巷道开窝前由施工单位技术员书面联系测量部门,测量部门放一组中、腰线。
此组中、腰线只准施工10m,此后施工单位再书面联系测量部门精确标定中、腰线,方可继续施工。
2.延挂中腰线规定:风巷、机巷、上下山等沿煤层掘进的巷道,最前面一个中线点距迎头达50m及以上则延设一次中线;石门、车场、大巷、岩石上下山等岩巷,最前面一个中线点距迎头达30m及以上则延设一次中腰线。
安置激光指向仪的巷道,控制点距迎头达100m 及以上,则及时测控制点;不超过上述距离的,由施工单位延设临时中腰线并严格控制和掌握;达到上述距离的,施工单位技术人员书面联系矿测量人员给予放线。
3.有激光指向时,中线点间距在巷道条件允许情况下不应小于10m;无激光指向时,中线点间距不小于2m;最前面一个中线点距迎头不小于10m。
如煤巷不放炮可靠前打中线点,但不能超过前探梁,以防点动,如巷道无变坡应尽量拉开中线点间距。
4、生产单位应采取有力保护措施不破坏控制点和中线点,放炮时把线坠取下,如点距迎头近时应用黄泥等其他方法护点。
测量人员放中线时不少于____个点。
5、中线原则上取巷中,确因现场条件限制不能取巷中,可放偏中线,偏中线偏中值一般应取百毫m为单位的整数值。
腰线为设计永久轨面向上1m,如因特殊情况可改变腰线位置,抬高的腰线距永久轨面铅垂距离一般应取百毫m为单位的整数值。
偏中线的偏中值,抬高腰线铅垂距永久轨面的距离,测量人员现场应与队技术人员交待清楚,上井后应立即向施工单位下达通知书。
5、巷道内安装激光指向仪距迎头距离要求为:岩巷不小于70m,炮掘煤巷不小于50m,综掘煤巷不小于30m。
为了防止放炮崩坏激光和由于距离近产生对准误差,达不到上述距离的,严禁安装激光。
6、设置激光指向仪前,测量人员应事先测设好中腰线,施工单位根据中腰线装好激光指向仪,然后由测量人员负责提供中腰线数据,队技术员根据测量人员所提供的数据调试激光;如有疑问可申请测量人员帮助调试,测量人员并将激光参数用红颜色标记于巷顶上,同时下发激光施工通知书。
第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置,每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线;倾角小于8°的主要巷道,用水准仪或连通管标定腰线,倾角大于8°的主要巷道则用经纬仪标定腰线。
对于新开巷道,开口子时可以用半圆仪标定腰线,但巷道掘进4~8m 后,应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下:一、半圆仪标定腰线 1.用半圆仪标定倾斜巷道腰线如图10所示,1点为新开斜巷的起点,称起坡点。
1点高程H 1由设计给出,H A 为已知点A 高程,从图可知AaAh H H=-1在A 点悬挂垂球,自A 点向下量Aa h ,得到a 点,过a 点拉一条水平线11´,使1点位于新开巷道的一帮上,挂上半圆仪,此时半圆仪上读数应为0°。
将1点固定在巷道帮上,在1点系上测绳,沿巷道同侧拉向掘进方向,在帮上选定一点2,拉直测绳,悬挂半圆仪,上下移动测绳,使半圆仪的读数等于巷道的设计倾角δ,此时固定2点,连接1、2点,用灰浆或油漆在巷道帮上划出腰线。
图102.用半圆仪标定水平巷道的腰线在倾角小于8°的次要巷道中,可用半圆仪标定腰线,如图11所示,1点为已有腰线点,2点为将要标定的腰线点。
首先将测绳的一端系于1点上,靠近巷道同一帮壁拉直测绳,悬挂半圆仪,另一端上下移动,当半圆仪读数为0°时得2´´点。
此时1—2´间测绳处于水平位置。
用皮尺丈量1点至2´点的平距S12´,再根据巷道设计坡度i,算出腰线点2与2´点的高差Δh,用下式计算:Δh= i·S12´图11半圆仪标平巷腰线求得Δh之后,用小钢卷尺由2‘点垂直向上量取Δh值,便得到腰线点2的位置。
第十九讲 巷道腰线的标定巷道的坡度和倾角是用腰线来控制的,标定巷道腰线的测点称为腰线点,腰线点成组设置,每三个为一组,点间距不得少于2m,腰线点离掘进工作面的距离不得超过30~40m,标定在巷道的一帮或两帮上,若干个腰线点连成的直线即为巷道的坡度线,又称腰线,用其指示掘进巷道在竖直面内的方向。
根据巷道的性质和用途不同,腰线的标定可采用不同的仪器和方法。
次要巷道一般用半圆仪标定腰线;倾角小于8°的主要巷道,用水准仪或连通管标定腰线,倾角大于8°的主要巷道则用经纬仪标定腰线。
对于新开巷道,开口子时可以用半圆仪标定腰线,但巷道掘进4~8m 后,应按上述要求用相应的仪器重新标定。
现将各种标定方法分述如下:一、半圆仪标定腰线1.用半圆仪标定倾斜巷道腰线如图10所示,1点为新开斜巷的起点,称起坡点。
1点高程H 1由设计给出,H A 为已知点A 高程,从图可知Aa A h H H =-1在A 点悬挂垂球,自A 点向下量Aa h ,得到a 点,过a 点拉一条水平线11´,使1点位于新开巷道的一帮上,挂上半圆仪,此时半圆仪上读数应为0°。
将1点固定在巷道帮上,在1点系上测绳,沿巷道同侧拉向掘进方向,在帮上选定一点2,拉直测绳,悬挂半圆仪,上下移动测绳,使半圆仪的读数等于巷道的设计倾角δ,此时固定2点,连接1、2点,用灰浆或油漆在巷道帮上划出腰线。
图102.用半圆仪标定水平巷道的腰线在倾角小于8°的次要巷道中,可用半圆仪标定腰线,如图11所示,1点为已有腰线点,2点为将要标定的腰线点。
首先将测绳的一端系于1点上,靠近巷道同一帮壁拉直测绳,悬挂半圆仪,另一端上下移动,当半圆仪读数为0°时得2´´点。
此时1—2´间测绳处于水平位置。
用皮尺丈量1点至2´点的平距S12´,再根据巷道设计坡度i,算出腰线点2与2´点的高差Δh,用下式计算:Δh= i·S12´图11半圆仪标平巷腰线求得Δh之后,用小钢卷尺由2‘点垂直向上量取Δh值,便得到腰线点2的位置。
连接1、2两点,用灰浆或油漆在巷道帮壁上划出腰线。
应当指出的是,如果巷道的坡度为负值,则应由2’点垂直向下量取Δh值。
一、水准仪标定腰线倾角小于8°的主要巷道,一般用水准仪标定巷道腰线。
水准仪的作用是给出一条水平视线。
在图10—12中,设A为已有腰线点,巷道设计坡度为i,要求标定出巷道同一帮壁上的腰线点B。
标定步骤如下:图12(1)将水准仪安置在A、(2)B之间的适当位置,后视A处巷道帮壁,画一水平记号A´。
并量取A´A的铅垂距离a。
(2)前视B处巷道,在帮壁画一水平记号B´。
这时,A´B´为水平线,用尺子量出A´B ´的水平距离。
按下式计算A、B两点间的高差:Δh AB = i·S A´B´(3)从B´铅直向下量了a值,得到一条与A´B´平行的水平线AB"(图12)。
然后从B’’向上量出Δh AB,得到新设腰线点B。
A和B的连线即为腰线,并用油漆或灰浆划出。
另外,可按b = a-Δh AB计算出b值,从B´点向下量出b值,得到新设腰线点B。
在第三步骤中,若坡度为负值,则应从B"点向下量出Δh AB。
.用水准仪给腰线虽然很简单,但容易出错误,放线时,特别注意前、后视点上应该向上量或向下量的值是多少。
二、用经纬仪标定腰线在主要倾斜巷道中,通常采用经纬仪标定腰线,其方法较多,这里只介绍三种。
1.利用中线点标定腰线图13为巷道横断图,b为巷道纵断面图。
标定方法如下:1)在中线点1安置仪器,量取仪高i。
2)使竖盘读数为巷道的设计倾角δ,此时的望远镜视线方向与腰线平行。
然后瞄准掘进方向已标定的中线点2、3、4的垂球线,分别作临时记号,得到2"3"4"。
倒镜再测一次倾角δ作为检查(3)由下式计算K值K=H1-(H´1+h)-i式中H1——1点处的高程;H´1——1点处轨面设计高程;i——仪器高;h——轨面到腰线点的铅垂距离。
(4)由中线点的记号2´、3´、4´分别向下量K值,得到的2"3"4"即为所求的腰线点。
(5)用半圆仪分别从腰线点拉一条垂直中线的水平线到两帮上。
(6)用测绳连接帮壁上的2"3"4"点,并用石灰浆或油漆沿测绳划出腰线。
图13 图142 .用伪倾角标定腰线从图14可知,如果AB为倾斜巷道中线方向,巷道的真倾角为δ,BC垂直于AB,C点在巷道左帮上,与B 点同高,那末,水平距离AC ´大于AB ´,则AC 的倾角δ´(巷道伪倾角)小于AB 倾角δ。
δ‘可如下计算:AC ´·tan δ´=AB ’×tan δ tan δ‘=''AC AB × tan δ cos = ''AC AB ∴ tan δ‘=cos β×tan δ式中β角为AB 与AC 的水平夹角,该角用经纬仪测得;δ为设计巷道的真倾角。
为了方便 使用,将水平角、真倾角、伪倾角三者之间的关系编制成表。
标定时,以水平角β为引数。
从表中直接查得伪倾角δ´,亦可用电子计算器迅速算出δ´。
图15a 为巷道纵断面图。
b 为巷道平面图。
用伪倾角标定腰线的方法如下:(1)在B 点下安置仪器,测出B 至中线点A 及原腰线点1之间的水平夹角β1(图15b )。
(2)根据水平角β1和真倾角δ1,按式计算得伪倾角δ1´。
(3)瞄准1点,固定水平度盘,上下移动望远镜,使竖盘读数为δ1´,在巷道帮上作记号1´,用小钢卷尺量出1´到腰线点1的铅垂距离K (图15a )。
(4)转动照准部,瞄准新设的中线点C ,然后松开照准部瞄准在巷道帮上拟设腰线点处,测出β2角(图15b )。
(5)根据水平角β2和真倾角δ2,计算得伪倾角δ2´。
(6)望远镜照准部拟设腰线处,并使竖盘读数为δ2´,在巷道帮上作记号2´,用小钢卷尺从2´向上量出距离K ,即得到新标定的腰线点2。
(7)用测绳连接1、2两点,用灰浆或油漆沿测绳划出腰线。
图15a 图15 b3.靠近巷道一帮标定腰线将经纬仪安置在靠近巷道一帮处标定腰线时,其伪倾角δ´与巷道的真倾角δ相差很小,可以直接用真倾角标定巷道腰线。
图16a为标定时的巷道横断面图,图b为标定时的巷道纵断面图,标定方法如下:(1)将仪器安置在已设腰线点1、2、3的后面,并靠近巷道一帮(图16)。
(2)使竖盘读数为巷道的设计倾角δ,然后,瞄准1、2、3上方,作标记1´、2´、3´;同时,沿视线方向在掘进工作面附近巷道帮上标定点4´、5´、6´。
图16 a图16 b(3)用小钢卷尺分别向下量出1´、2´、3´点到1、2、3点的铅垂距离K,如图10—16b 所示。
(4)用小钢卷尺分别从4´、5´、6´点向下量出铅垂距离K,得到4、5、6腰线点。
(5)以测绳连接两组腰线点,用灰浆或油漆沿测绳划出腰线。
三、平巷与斜巷连接处腰线的标定如图17所示,平巷与斜巷连接处是巷道坡度变化的地方,腰线到这里要改变坡度。
巷道底板在竖起面上的转折点A称为巷道变坡点。
它的坐标或它与其它巷道的相互位置关系是由设计给定的。
在图17中,设平巷腰线到轨面(或底板)的距离为a,斜巷腰线到轨面(或底板)的法线距离也保持a,那么,在变坡点处,平巷腰线必须抬高Δh,才能得到斜巷腰线起坡点,或者自变坡点处向前(图17a)或向后(图17b)量取距离Δl,得到斜巷腰图17a 图17b线起坡点,由此标定出斜巷腰线。
Δh 和Δl 值按下式计算Δh =cos a -a = a (sec δ-1) Δl =Δh·cot δ标定时,测量人员首先应在平巷的中线点上标定出A 点的位置,然后在A 点垂直于巷道中线的两帮上标出平巷腰线点,再从平巷腰线点向上量取Δh (也可向前或向后量取Δl ),得到斜巷腰线起坡点位置 。
斜巷掘时的最初10m ,可以用半圆仪在帮上按δ角划出腰线的,主要巷道掘进到10m 之后,就要用经纬仪从斜巷腰线起点开始,重新给出斜巷腰线。
激光指向间介近年来,由于巷道掘进速度加快,原有给中腰线的方法已不能满足施工需要,这样,激光技术被用于矿山建设中。
激光不仅有较高的亮度,而且具有良好的方向性和单色性。
在井下巷道掘进过程中,利用激光器可以发出一条可见的红色光束。
射程300~500m 或更远。
激光束射在掘进工作面上,为一圆形光斑,光斑直径与射程有关。
当射程为300m 时,光斑直径约为3cm 。
如果将这种激光器组装成激光指向仪,悬挂在距掘进工作面约70m 处的巷道顶板上,用经纬仪和水准仪控制光束的方向与坡度,那末,它就成了较为理想的给中腰线的仪器。
目前,有许多生产单位已采用防爆型激光指向仪给定平巷、斜巷的中腰线,有的矿为了方便工人使用,还在仪器中增加了自动控制设备,掘进人员到达工作面时,开启激光指向仪,到达工作面后,检查中腰线方向,并根据光斑位置布设炮眼,然后,仪器自动断电关闭,使用十分方便。
一、激光指向仪的构造简介图18是我国江苏煤矿电器厂生产的JZB-1型激光指向仪的结构剖视图。
它是一种防爆型激光指向仪,主要由隔爆壳体、激光管和电源、望远镜以及悬挂和调节装置等组成。
这种仪器具有结构简单、调节方便,重量较轻等优点。
它利用氦氖气体激光器发光,射程为500m,外形尺寸为:长×宽×高=445×200×250mm,重量约为12kg。
图18图19二、激光指向仪的安装和使用激光指向仪给中腰线如图19所示。
,其安装方法如下:(1)按《煤矿测量试行规程》要求,在距掘进工作面约70m处,选择安装仪器的位置。
一般应选在基岩坚硬的顶板上。
(2)按仪器托板螺丝孔的孔距,事先在顶板适当位置钻孔。
然后将锚杆放入孔中,校正尺寸,并灌注水泥,固定锚杆。
(3)待水泥凝固后,即可将指向仪悬挂在顶板上,如图19所示。
,(4)用经纬仪给出巷道中线。
中线点不行少于3个,点间距不少于30m。
调节仪器,使激光束通过中线。
(5)用水准仪在中线的垂线上给出腰线,并作记号,腰线点不得少于3个,点间距不得少于30m,然后调节仪器,使激光束平行于巷道腰线。
