收稿日期：２０２００４?０２作者简介：邢建明（１９８２－），男，山西屯留人，助理工程师，从事井下测量工作。
ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００５－２７９８．２０２０．０９．０２６浅析如何使用全站仪施工腰线及确定参数邢建明，窦高伟（潞安环能股份公司常村煤矿，山西长治 ０４６１０２）摘 要：井下施工腰线的方法主要有水准仪法和全站仪法，两种方法各有优势，都能很好完成腰线的施工工作。
在施工完腰线后，如何确定腰线的参数即腰线距巷道顶底板的距离也是一项重要的工作，但是往往在这一环节出现错误导致巷道施工出现偏差，费工费力。
文章结合实践经验，对如何使用全站仪把腰线点标定到中线上及如何确定参数进行了简单分析。
关键词：全站仪法；实践应用；参数确定中图分类号：ＴＤ１７５ 文献标识码：Ｂ 文章编号：１００５?２７９８（２０２０）０９?００８０?０２１ 全站仪施工腰线的方法及优缺点全站仪是通过将经纬仪的角度测量、测距仪的距离测量以及电子计算机的自动处理系统结合起来，可以同时实现对角度（水平角和竖直角）和距离的测量。
使用全站仪施工腰线有两种方法［１］：①利用全站仪可以调整水平视线的功能，把全站仪当成水准仪使用进行腰线施工，这一方法优点是可以选择有利的位置架设仪器，在需要同时施工中腰线时，省却了拿水准仪；缺点是全站仪比较沉重，下井耗费人力比较多，不如水准仪轻便，在只施工腰线时，还是水准仪更为合适；②利用全站仪可以调整竖直角这一功能，在施工完中线后，直接调整出施工坡度，把腰线点布置在中线上，这一方法优点是方便快捷，缺点是：①如果坡度较大，就无法布置在中线上；②线绳有弹性，在坠重物一段时间后或者所坠重物重量不一致情况下伸长不一致，导致较大误差，后期还得修正，所以在施工后需量取每一个腰线点距顶板的准确距离，便于以后调整。
另外，全站仪和水准仪施工的腰线都可以进行相互验证，既可以避免出现错误，而且也可以节省人力资源，提高劳动效率。
收稿日期:2020-04-02作者简介:邢建明(1982-),男,山西屯留人,助理工程师,从事井下测量工作。
doi:10.3969/j.issn.1005-2798.2020.09.026浅析如何使用全站仪施工腰线及确定参数邢建明袁窦高伟(潞安环能股份公司常村煤矿,山西长治 046102)摘 要:井下施工腰线的方法主要有水准仪法和全站仪法,两种方法各有优势,都能很好完成腰线的施工工作。
在施工完腰线后,如何确定腰线的参数即腰线距巷道顶底板的距离也是一项重要的工作,但是往往在这一环节出现错误导致巷道施工出现偏差,费工费力。
文章结合实践经验,对如何使用全站仪把腰线点标定到中线上及如何确定参数进行了简单分析。
关键词:全站仪法;实践应用;参数确定中图分类号:TD175 文献标识码:B 文章编号:1005-2798(2020)09-0080-021 全站仪施工腰线的方法及优缺点全站仪是通过将经纬仪的角度测量、测距仪的距离测量以及电子计算机的自动处理系统结合起来,可以同时实现对角度(水平角和竖直角)和距离的测量。
使用全站仪施工腰线有两种方法[1]:①利用全站仪可以调整水平视线的功能,把全站仪当成水准仪使用进行腰线施工,这一方法优点是可以选择有利的位置架设仪器,在需要同时施工中腰线时,省却了拿水准仪;缺点是全站仪比较沉重,下井耗费人力比较多,不如水准仪轻便,在只施工腰线时,还是水准仪更为合适;②利用全站仪可以调整竖直角这一功能,在施工完中线后,直接调整出施工坡度,把腰线点布置在中线上,这一方法优点是方便快捷,缺点是:①如果坡度较大,就无法布置在中线上;②线绳有弹性,在坠重物一段时间后或者所坠重物重量不一致情况下伸长不一致,导致较大误差,后期还得修正,所以在施工后需量取每一个腰线点距顶板的准确距离,便于以后调整。
另外,全站仪和水准仪施工的腰线都可以进行相互验证,既可以避免出现错误,而且也可以节省人力资源,提高劳动效率。

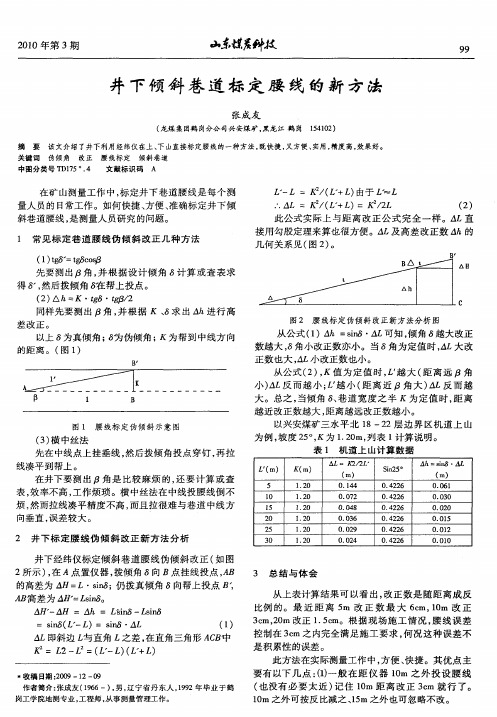

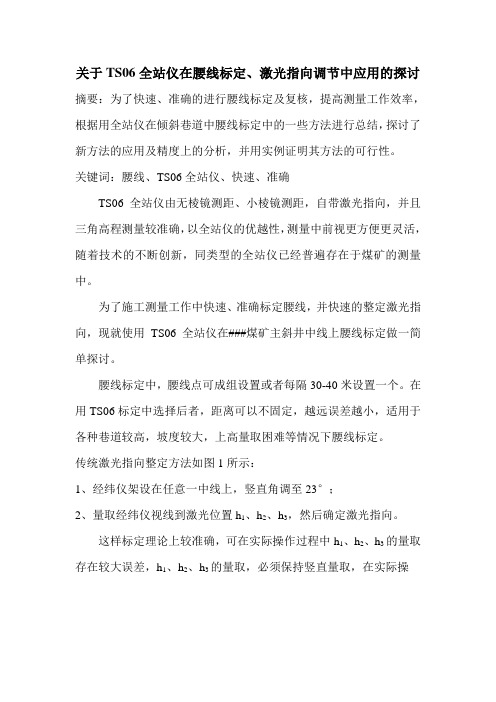

关于TS06全站仪在腰线标定、激光指向调节中应用的探讨摘要：为了快速、准确的进行腰线标定及复核，提高测量工作效率，根据用全站仪在倾斜巷道中腰线标定中的一些方法进行总结，探讨了新方法的应用及精度上的分析，并用实例证明其方法的可行性。
关键词：腰线、TS06全站仪、快速、准确TS06全站仪由无棱镜测距、小棱镜测距，自带激光指向，并且三角高程测量较准确，以全站仪的优越性，测量中前视更方便更灵活，随着技术的不断创新，同类型的全站仪已经普遍存在于煤矿的测量中。
为了施工测量工作中快速、准确标定腰线，并快速的整定激光指向，现就使用TS06全站仪在###煤矿主斜井中线上腰线标定做一简单探讨。
腰线标定中，腰线点可成组设置或者每隔30-40米设置一个。
在用TS06标定中选择后者，距离可以不固定，越远误差越小，适用于各种巷道较高，坡度较大，上高量取困难等情况下腰线标定。
传统激光指向整定方法如图1所示：1、经纬仪架设在任意一中线上，竖直角调至23°；2、量取经纬仪视线到激光位置h1、h2、h3，然后确定激光指向。
这样标定理论上较准确，可在实际操作过程中h1、h2、h3的量取存在较大误差，h1、h2、h3的量取，必须保持竖直量取，在实际操图1作中，巷道高度较大情况下很难做到，所以易造成腰线的误差较大，给激光整定带来较大麻烦，调整时间较长，距离较远后累计误差很难消除。
使用新的标定方法如图2所示：1、把激光安装在1号中线点较近位置，在较远并且较合适的位置，定取2号中线点，并在激光近视指向位置做一标记C点。
2、在1号点架设仪器，量取激光到仪器位置h1,测量可得h BC及S1,，H理论=S1*tan23°h理论+h=h1+h BC3、有上式可得h值，量取做一标记，把激光对准即可。
新的标定方法误差主要存在h1、h、S1、h BC的量取，h1量取最好在调节激光时，两个人共同操作可以更准确更方便；h的量取，因为值小所以误差不会太大；S1、h BC的值由仪器测量可得，误差很小，如果S1的距离较大，腰线激光指向误差就会很小。
全站仪标定腰线法【摘要】煤矿测量工作是矿山建设、生产、改造和编制长远规划等各项工作的基础。
矿井测量工作是否及时，测量精度是否满足采矿生产的要求，都会给矿井生产以直接的影响。
本论文针对煤矿生产实际，对矿井测量工作的腰线标定，提出正确的测量方案和方法，提高精度的同时尽量采用省时方便，尽量少影响施工生产和减少工人劳动强度的测量方案。
【关键词】测量工作;精度;方法0.前言生产矿井的各种测量工作都是直接为采矿工程服务的。
矿山测量人员在进行某项测量工作以前，必须依据该项工程的性质确定合理的容许偏差，据此来确定测量工作的精度要求，即精度标准。
各项测量精度标准主要是根据采矿工程对测量工作的要求，它具体体现在生产限差上，即采矿工程竣工时与其设计规格间的最大允许偏差。
合理确定精度标准的理论值对采矿生产和测量工作本身无疑是非常重要的。
随着煤炭工业技术的不断发展，新技术、新设备和新工艺在采矿工业生产建设中的推广使用，对测量工作也提出了更高的要求。
在煤矿测量工作中，都相继采用了陀螺经纬仪定向，全站仪测角测边，微机计算、管理、制图等。
这些先进的仪器、设备和软件技术的推广和应用，不仅促进了煤矿测量科学技术的发展，完善了测量工作质量管理体系，也对某些测量方法和精度提出了更高的要求。
在矿井生产中，为了运输、排水等需要，掘进巷道一般都带有倾角，而标定巷道腰线就是给定巷道竖直面内的方向，即给定巷道倾角，按照《煤矿测量规程》规定，在倾角大于8 度的主要的倾斜巷道，或精度要求较高的一般倾斜巷道，应用全站仪标定腰线。
1.全站仪标定腰线的几种方法我们传统标定腰线方法是用悬挂坡度规标定，通过多年观察，用悬挂坡度规标定的腰线误差由传导性及人的因素和坡度规本身误差和悬挂方法不同而产生了系统误差，通过实验百米巷道误差可达300mm。
而近年来各矿由于巷道变形、临时巷道的增多，巷道断面小导致风速过大的原因而导致腰线误差更大。
基于上述原因在实际生产中总结了以下几种用全站仪标定腰线的方法，在提高精度的同时即省时方便，又少影响掘进施工生产。
巷道腰线测设河南秦岭金矿蒋会喜2009年11月在井巷施工测量中腰线的几种测设方法在井巷施工测量中，腰线的标定非常重要，特别是平硐开拓有轨运输的平巷，以及斜井开拓有轨运输巷道中，一般施工用高程控制点距工作面30m左右，腰线的标定精度及腰线的标定速度将直接影响着巷道的施工质量及工程进度。
所以在腰线的测设中，要根据具体工程情况选择腰线的标设方法，以达到腰线的标设精度高、速度快。
在腰线的标设中，一般来讲，坡度小于8度的巷道用水准仪施测，坡度大于8度的巷道用经纬仪施测。
一、腰线的标记：一般来讲，有三种，一种是用红色油漆在巷道帮（比较稳定的）上涂上小三角，它是一个倒立的等腰三角形，底边在上，如“”三角形的上边为腰线的起算点。
第二种是在巷道帮上用电钻或风钻打眼，然后钉上木桩，在木桩上以水平方向钉上小钉，以小钉的上平面为腰线的起算点。
第三种是将腰线标设到中线上，以三根中线为一组，用经纬仪（坡度大于8度）或水准仪求得每一个中线点到腰线视线的距离L1、L2、L3,如下图在使用时，将三根中线同时放下，并分别从A、B、C三根中线标志点向下量L1、L2、L3并分别做标记a 、b 、c,人站在距A 点2m 左右处，目视掌子面，检查a 、b 、c 是否在同一视线内，若不在同一视线内,则检查L1、L2、L3是否正确，若在同一视线内，则通过a 、b 、c 三点的视线在掌子面上所投的点，即为腰线点,如上图。
二、腰线与底板的关系：一般所标设的腰线距设计的底板为1m （垂直高度），如：设计底板高程为1660m ，则腰线的高程为1661m 。
在一般的井巷设计中，巷道的坡度并不是一个固定值，根据工程需要，巷道设计坡度将出现变化，两种坡度的交汇处就是变坡点，施工中,变坡点的平面位置及高程位置必须精确测设。
三、对变坡点的测设：巷道掘进接近变坡点时，(坡度较小时,掌子面距变坡点2m,坡度较大时，掌子面距变坡点4m)提前通知掘进工人按下一个坡度掘进。
浅谈全站仪标定斜巷腰线的简单方法
延波
（新疆大黄山豫新煤业有限责任公司）
摘要:本文介绍全站仪在上下山中标定斜巷腰线的一种简单的测量方法，该方法简单易行，为更好、更快的掘进巷道创造了有利的条件。
关键词：矿山测量；全站仪;斜巷掘进；腰线简易标定法。
矿山测量是煤矿井巷掘进的基础工作,测量工作的精度直接影响着井巷工程质量高低。
因此,测量工作者需要按照测量工作的自身规律,按部就班做好测量工作的每一个环节。
为了运输、排水和其它技术的需要，井下巷道须通过巷道的腰线控制一定的坡度或倾角。
依据巷道的性质和用途不同，巷道腰线的标定可以采用不同的仪器和方法。
下面有几种标定倾斜巷道腰线的方法：
（1）利用伪倾角法：t g δˊ= t g δ×c o s β ，先要测出β角，并根据设计倾角δ计算或查表求得δˊ、然后拨倾角δˊ
在帮上投点。
（2）传统三角高程法: △h= K×t g δ×t g β / 2同样先要测出β角,并根据K、δ求出△h进行高差改正。
以上δ为真倾角;δ'为伪倾角;K为帮到中线方向的距离（3）横中丝法先在中线点上挂垂线,然后拨倾角投点穿钉,再拉线凑平到帮上。
横中丝法在中线投腰线倒不烦,然而拉线凑
平精度不高,而且拉很难与巷道中线方向垂直,误差较大。
（4）用中线标定腰线：这种方法是将中线点兼作腰线点的标设
法，并与测量导线同时标设。
此方法标定工作简单，是其
它标定方法的基础。
但由于拉线时不易准确垂直巷道方向，
误差比较大。
（5）全站仪架设在巷道一帮标定腰线，因为仪器靠近巷道一帮时，其伪倾角和真倾角相差不大，可以直接用真倾角标定，
不用高差改正。
采用此方法，遇巷道帮上不平整，或其他
障碍阻挡视线，不易顺利通视。
如仪器离帮太远，又会产
生比较大的误差。
现介绍用全站仪标定斜巷腰线的一种简单方法：
第一步：在 A 点设仪器，照准后视点O 归零，倒镜向前照准前面的帮上，中线到帮上的角度δ和设站点到帮上的平距L 后，按下面公式换算成设站点到中线的平距D，
D=L × c o s δ （1）
D——中线平距；L——边平距；δ——中线到帮上的夹角
(图一) 第二步：按照理论的β角，和换算后的平距D，按下面公式计算成
高差：如（图二）
△H理=D × t g α = L × c o s δ × t g α (2)
△H理——A 与1 点的理论倾斜高程；α——设计坡度角度；
（图二）H 1=HA-i-△h 测-R.HT
R.HT——为棱镜高H 1腰线=HA-i±△h 量- △H理
特别提醒：腰线比仪器低则减，腰线比仪器高则加，同时因为棱镜中间现场油漆不好标定，所以必须减掉棱镜的高度。
如图三所示：
（图三）△h1= H1- H腰
△h1——为仪器高到腰线的高差；
现场测定时高程必须往返测，坐标和高程必须是独立和经过复核方可使用。
此方法最大的好处是误差不会积累，每个点都可以通过坐标和高程来控制，就算有错，把点展在图纸上一看就可发现问题，及时纠正过来。
结束语作业前必须对仪器垂直角正确检查，地面资料应当准备充分；仪器操作人员保持清醒，与前视员经常保持联络，这样可以有效节约井下巷道的占用时间，提高劳动效率。
参考文献
1.周立吴，张国良，林家聪.矿山测量学.中国矿业学院出版社，1987.。
