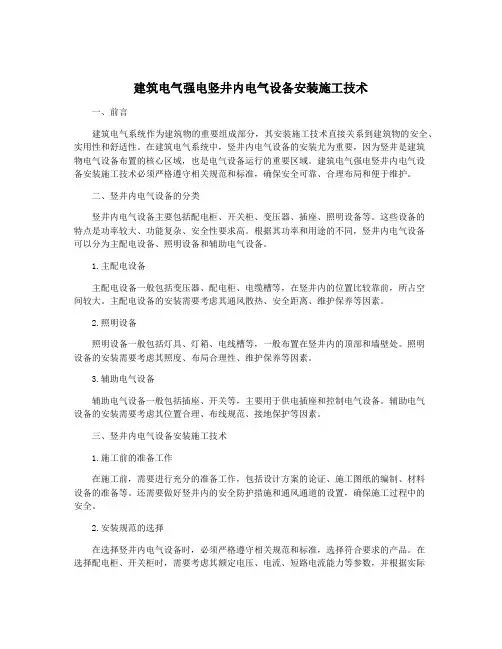

建筑电气强电竖井内电气设备安装施工技术一、前言建筑电气系统作为建筑物的重要组成部分，其安装施工技术直接关系到建筑物的安全、实用性和舒适性。

在建筑电气系统中，竖井内电气设备的安装尤为重要，因为竖井是建筑物电气设备布置的核心区域，也是电气设备运行的重要区域。

建筑电气强电竖井内电气设备安装施工技术必须严格遵守相关规范和标准，确保安全可靠、合理布局和便于维护。

二、竖井内电气设备的分类竖井内电气设备主要包括配电柜、开关柜、变压器、插座、照明设备等。

这些设备的特点是功率较大、功能复杂、安全性要求高。

根据其功率和用途的不同，竖井内电气设备可以分为主配电设备、照明设备和辅助电气设备。

1.主配电设备主配电设备一般包括变压器、配电柜、电缆槽等，在竖井内的位置比较靠前，所占空间较大。

主配电设备的安装需要考虑其通风散热、安全距离、维护保养等因素。

2.照明设备照明设备一般包括灯具、灯箱、电线槽等，一般布置在竖井内的顶部和墙壁处。

照明设备的安装需要考虑其照度、布局合理性、维护保养等因素。

3.辅助电气设备辅助电气设备一般包括插座、开关等，主要用于供电插座和控制电气设备。

辅助电气设备的安装需要考虑其位置合理、布线规范、接地保护等因素。

三、竖井内电气设备安装施工技术1.施工前的准备工作在施工前，需要进行充分的准备工作，包括设计方案的论证、施工图纸的编制、材料设备的准备等。

还需要做好竖井内的安全防护措施和通风通道的设置，确保施工过程中的安全。

2.安装规范的选择在选择竖井内电气设备时，必须严格遵守相关规范和标准，选择符合要求的产品。

在选择配电柜、开关柜时，需要考虑其额定电压、电流、短路电流能力等参数，并根据实际需求进行合理选择。

还需要注意设备的防护等级、防护类别等指标，确保安装设备的安全可靠。

3.安装位置的合理布局竖井内电气设备的安装位置要合理布局，避免设备之间相互干扰，保证通风散热和维护保养的便利。

主配电设备一般应该布置在竖井的前部，以保证电源的稳定和可靠；照明设备和辅助电气设备则应该布置在竖井的顶部和墙壁处，保证照明和控制的需求。

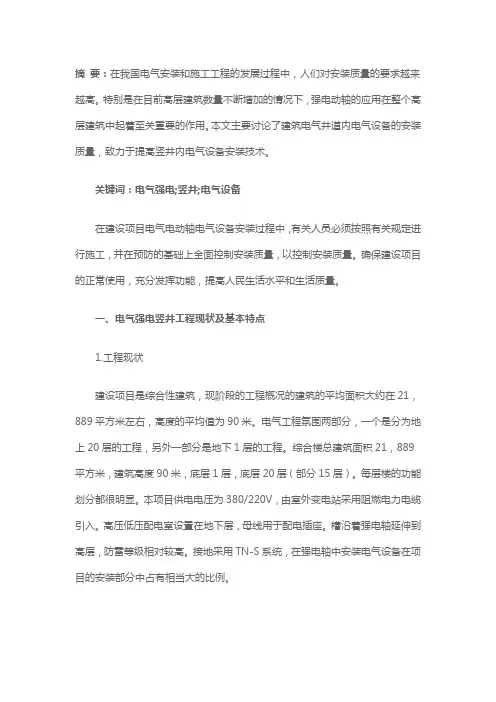

摘要：在我国电气安装和施工工程的发展过程中，人们对安装质量的要求越来越高。

特别是在目前高层建筑数量不断增加的情况下，强电动轴的应用在整个高层建筑中起着至关重要的作用。

本文主要讨论了建筑电气井道内电气设备的安装质量，致力于提高竖井内电气设备安装技术。

关键词：电气强电;竖井;电气设备在建设项目电气电动轴电气设备安装过程中，有关人员必须按照有关规定进行施工，并在预防的基础上全面控制安装质量，以控制安装质量。

确保建设项目的正常使用，充分发挥功能，提高人民生活水平和生活质量。

一、电气强电竖井工程现状及基本特点1.工程现状建设项目是综合性建筑，现阶段的工程概况的建筑的平均面积大约在21，889平方米左右，高度的平均值为90米。

电气工程氛围两部分，一个是分为地上20层的工程，另外一部分是地下1层的工程。

综合楼总建筑面积21，889平方米，建筑高度90米，底层1层，底层20层（部分15层）。

每层楼的功能划分都很明显。

本项目供电电压为380/220V，由室外变电站采用阻燃电力电缆引入。

高压低压配电室设置在地下层，母线用于配电插座。

槽沿着强电轴延伸到高层，防雷等级相对较高。

接地采用TN-S系统，在强电轴中安装电气设备在项目的安装部分中占有相当大的比例。

在这个建设项目中，每层楼的功能分区相对较大，其供电电压为380/220V。

它是由变电站中使用的阻燃电力电缆引起的，地下层安装了一个特殊的高压和低压配电室，电压分配线使用电缆母线槽沿电轴将电力输送到高层。

防雷等级相对较高，接地使用TN-S系统，电气设备中电气设备的安装占项目安装部分的很大一部分。

2.基本特点在建设项目中，电力轴的主要功能是为每个楼层的电梯，电力消耗和照明等各个基础设施提供电源线，以确保其正常使用，满足人们的日常需求。

电力轴的安装质量与每层楼的正常使用直接相关，并与建筑功能的充分发挥有关。

因此，相关技术人员必须在实际工作中保证安装质量，避免建筑功能的不合理运行，避免造成巨大的经济损失。

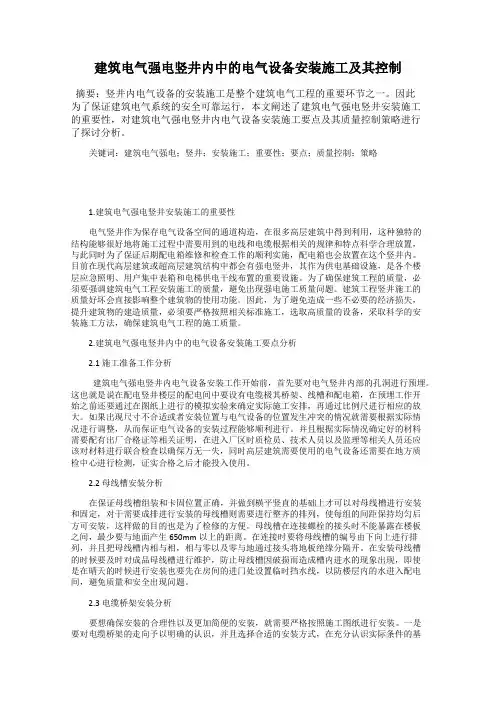

建筑电气强电竖井内中的电气设备安装施工及其控制摘要：竖井内电气设备的安装施工是整个建筑电气工程的重要环节之一。

因此为了保证建筑电气系统的安全可靠运行，本文阐述了建筑电气强电竖井安装施工的重要性，对建筑电气强电竖井内电气设备安装施工要点及其质量控制策略进行了探讨分析。

关键词：建筑电气强电；竖井；安装施工；重要性；要点；质量控制；策略1.建筑电气强电竖井安装施工的重要性电气竖井作为保存电气设备空间的通道构造，在很多高层建筑中得到利用，这种独特的结构能够很好地将施工过程中需要用到的电线和电缆根据相关的规律和特点科学合理放置，与此同时为了保证后期配电箱维修和检查工作的顺利实施，配电箱也会放置在这个竖井内。

目前在现代高层建筑或超高层建筑结构中都会有强电竖井，其作为供电基础设施，是各个楼层应急照明、用户集中表箱和电梯供电干线布置的重要设施。

为了确保建筑工程的质量，必须要强调建筑电气工程安装施工的质量，避免出现强电施工质量问题。

建筑工程竖井施工的质量好坏会直接影响整个建筑物的使用功能。

因此，为了避免造成一些不必要的经济损失，提升建筑物的建造质量，必须要严格按照相关标准施工，选取高质量的设备，采取科学的安装施工方法，确保建筑电气工程的施工质量。

2.建筑电气强电竖井内中的电气设备安装施工要点分析2.1 施工准备工作分析建筑电气强电竖井内电气设备安装工作开始前，首先要对电气竖井内部的孔洞进行预埋。

这也就是说在配电竖井楼层的配电间中要设有电缆极其桥架、线槽和配电箱，在预埋工作开始之前还要通过在图纸上进行的模拟实验来确定实际施工安排，再通过比例尺进行相应的放大。

如果出现尺寸不合适或者安装位置与电气设备的位置发生冲突的情况就需要根据实际情况进行调整，从而保证电气设备的安装过程能够顺利进行。

并且根据实际情况确定好的材料需要配有出厂合格证等相关证明，在进入厂区时质检员、技术人员以及监理等相关人员还应该对材料进行联合检查以确保万无一失，同时高层建筑需要使用的电气设备还需要在地方质检中心进行检测，证实合格之后才能投入使用。

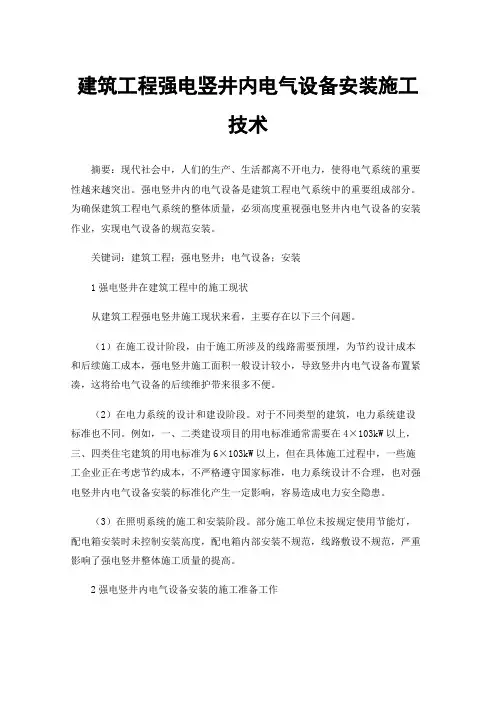

建筑工程强电竖井内电气设备安装施工技术摘要：现代社会中，人们的生产、生活都离不开电力，使得电气系统的重要性越来越突出。

强电竖井内的电气设备是建筑工程电气系统中的重要组成部分。

为确保建筑工程电气系统的整体质量，必须高度重视强电竖井内电气设备的安装作业，实现电气设备的规范安装。

关键词：建筑工程；强电竖井；电气设备；安装1强电竖井在建筑工程中的施工现状从建筑工程强电竖井施工现状来看，主要存在以下三个问题。

（1）在施工设计阶段，由于施工所涉及的线路需要预埋，为节约设计成本和后续施工成本，强电竖井施工面积一般设计较小，导致竖井内电气设备布置紧凑，这将给电气设备的后续维护带来很多不便。

（2）在电力系统的设计和建设阶段。

对于不同类型的建筑，电力系统建设标准也不同。

例如，一、二类建设项目的用电标准通常需要在4×103kW以上，三、四类住宅建筑的用电标准为6×103kW以上，但在具体施工过程中，一些施工企业正在考虑节约成本，不严格遵守国家标准，电力系统设计不合理，也对强电竖井内电气设备安装的标准化产生一定影响，容易造成电力安全隐患。

（3）在照明系统的施工和安装阶段。

部分施工单位未按规定使用节能灯，配电箱安装时未控制安装高度，配电箱内部安装不规范，线路敷设不规范，严重影响了强电竖井整体施工质量的提高。

2强电竖井内电气设备安装的施工准备工作为保证强流井中电气设备安装施工的质量，应事先做好相应准备工作，为电气设备安装的顺利实施打下良好基础。

首先，强电竖井内电气设备的安装主要包括母线槽、配电箱、电缆、桥架等的安装，在这些设备和装置的安装过程中，应配合土建专业的施工，并提前为相关设备的安装预留孔洞，以保证设备安装的顺利进行。

预留孔洞时，应严格按照施工图纸的具体要求控制孔洞的位置和尺寸。

对于高层建筑，强电竖井通常贯穿整个建筑。

同时，建筑物内低层区域内设备、线路种类较多。

因此，在电气设备安装前，高层建筑强电竖井预留孔洞时，可适当增大低层区域的孔洞尺寸；在设备和线路较少的高层区域预留孔洞时，可适当减小孔洞尺寸。

预分支电缆安装本工程预分支电缆在电气配电竖井安装。

（一）施工条件：1、配电竖井内土建施工已结束，内粉饰完工。

2、配电竖井电缆安装通道畅通，电缆过顶板套管预埋，验收合格。

3、电缆线路的安装按已批准的设计施工，安全技术措施到位。

4、配电竖井模板及建筑废料等清理干净。

5、电缆线路敷设后，不再进行建筑工程作业，电缆室的门窗安装完毕。

6、预分支电缆预支完工到货，附件齐全。

（二）材料标准：1、电缆必须由正规电缆厂生产制作，有出厂合格证，材质证明和国家安全强制认证“CCC”标志。

交流额定电压等于或小于0.6/1KV。

预分支电缆的主干电缆，选用多芯和单芯全塑电力电缆，分支电缆选用单芯半导体全塑电力电缆。

2、电缆外观质量好，电缆线芯排列整齐，绝缘良好，表面无机械损伤，绝缘电阻：相间、相与工作接地线间，与保护接地线间≥0.5MΩ。

3、安装所需产品附件有出厂合格证，材质证明，金属附件必须是热镀锌件。

无弯翅变形，镀锌均匀，无表皮脱落、外观质量好。

4、接地线PE线采用40×4镀锌扁钢和分支电缆专用接地线。

5、预分支电缆由主干电缆、分支接头、分支电缆三部份组成，每个分支接头均以优于电缆外护套的合成材料采用气密模压，使电缆的外护套材料和注塑合成材料接合在一起而形成气密和防水的分支接头（电缆端头都设有密封的帽套）。

（三）工具配置：放线支架、滑轮组、绳索、液压接线钳、手钳、尖嘴钳、活扳手、冲击电钻、手锤、兆欧表（500V，2500V）、万用表、卷尺。

（四）安装工艺：安装准备划线定位选择预分支电缆测试绝缘电阻安装附件防线悬挂电缆固定电缆安装开关箱接线接地线安装测试。

（五）施工方法：1、安装准备：清理配电小间，清理电缆安装通道，清理杂物，用水泥砂浆修整电缆预留洞口。

洞口从底层到顶层，应畅通，洞口符合安装电缆要求。

2、划线定位：从顶层，用线锤吊线，根据电缆的根数，确定电缆吊钩横担，电缆安装支架的位置，划线后，对照施工图纸检查支架的安装位置是否分布合适，位置确定如下：顶层从电缆吊钩横担隔1.5m安装支架，可用M16膨胀螺栓固定，以下各层在预分支电缆分支接头处，上端0.3m，下端0.3m各安装支架一套，安装电缆支架时，应均匀分布。

确定电缆桥架位置→固定支架→桥架安装→配电箱固定二、 操作工艺（一） 确定电缆桥架位置1、 电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

2、 按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求，特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难，因此必须仔细核对尺寸，必要时与土建配合，进行相应的变更。

3、 检查竖井内楼板上预留的洞口位置是否合适，不合适应及时修整、剔凿,使上下楼层所对应的洞口通直不错位,注意不要影响结构.（二） 固定支架1、 固定桥架的支架采用50×50×5的角钢，高度为距地面1500～2000mm ，有两种固定方式，一种是用膨胀螺栓固定,一种是采用焊接。

2、 桥架下部固定采用10号槽钢，槽钢距墙边不小于50mm ，座在楼板的预留洞口，与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。

在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定见图5-28。

3、 在楼板的下面有预埋件来固定防火隔板，上托防火枕.4、 电气竖井内固定桥架的支架和槽钢的固定方法见图5—29。

电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。

确定电缆桥架位置固定支架 桥架安装 配电箱固定5、电气竖井内电缆配线的垂直安装见图5—30。

（三）桥架安装1、桥架与支架之间固定采用螺栓。

2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m，应有伸缩缝,其连接采用伸缩连接板。

（四）电缆敷设1、在桥架就位后,即可敷设线缆。

按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放，排列应整齐。

尽量避免交叉.敷设时要按适当的问距加以固定，并且及时装设标志牌.电缆终端头,竖井的两端均应装设标志牌。

标志牌上应注明线路编号,无编号时,写明电缆型号、规格及起讫地点：字迹应清晰,不易脱落,规格要统一，能防腐,挂装应牢固。

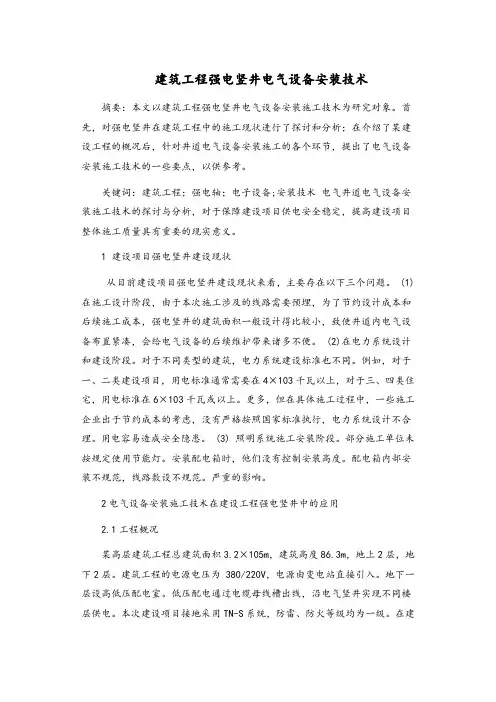

建筑工程强电竖井电气设备安装技术摘要：本文以建筑工程强电竖井电气设备安装施工技术为研究对象。

首先，对强电竖井在建筑工程中的施工现状进行了探讨和分析；在介绍了某建设工程的概况后，针对井道电气设备安装施工的各个环节，提出了电气设备安装施工技术的一些要点，以供参考。

关键词：建筑工程；强电轴；电子设备;安装技术电气井道电气设备安装施工技术的探讨与分析，对于保障建设项目供电安全稳定，提高建设项目整体施工质量具有重要的现实意义。

1 建设项目强电竖井建设现状从目前建设项目强电竖井建设现状来看，主要存在以下三个问题。

(1)在施工设计阶段，由于本次施工涉及的线路需要预埋，为了节约设计成本和后续施工成本，强电竖井的建筑面积一般设计得比较小，致使井道内电气设备布置紧凑，会给电气设备的后续维护带来诸多不便。

(2)在电力系统设计和建设阶段。

对于不同类型的建筑，电力系统建设标准也不同。

例如，对于一、二类建设项目，用电标准通常需要在4×103千瓦以上，对于三、四类住宅，用电标准在6×103千瓦或以上。

更多，但在具体施工过程中，一些施工企业出于节约成本的考虑，没有严格按照国家标准执行，电力系统设计不合理。

用电容易造成安全隐患。

(3) 照明系统施工安装阶段。

部分施工单位未按规定使用节能灯。

安装配电箱时，他们没有控制安装高度。

配电箱内部安装不规范，线路敷设不规范。

严重的影响。

2电气设备安装施工技术在建设工程强电竖井中的应用2.1工程概况某高层建筑工程总建筑面积3.2×105m，建筑高度86.3m，地上2层，地下2层。

建筑工程的电源电压为 380/220V，电源由变电站直接引入。

地下一层设高低压配电室。

低压配电通过电缆母线槽出线，沿电气竖井实现不同楼层供电。

本次建设项目接地采用TN-S系统，防雷、防火等级均为一级。

在建设项目电气安装施工中，电气竖井内电气设备的安装是重点施工内容。

下面就施工技术进行探讨和分析。

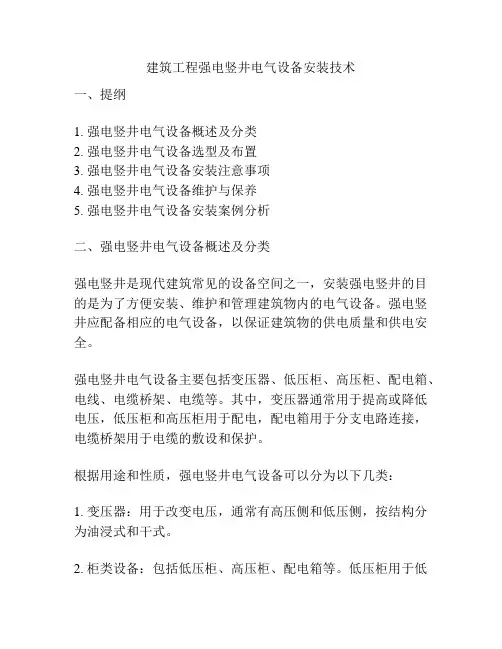

建筑工程强电竖井电气设备安装技术一、提纲1. 强电竖井电气设备概述及分类2. 强电竖井电气设备选型及布置3. 强电竖井电气设备安装注意事项4. 强电竖井电气设备维护与保养5. 强电竖井电气设备安装案例分析二、强电竖井电气设备概述及分类强电竖井是现代建筑常见的设备空间之一，安装强电竖井的目的是为了方便安装、维护和管理建筑物内的电气设备。

强电竖井应配备相应的电气设备，以保证建筑物的供电质量和供电安全。

强电竖井电气设备主要包括变压器、低压柜、高压柜、配电箱、电线、电缆桥架、电缆等。

其中，变压器通常用于提高或降低电压，低压柜和高压柜用于配电，配电箱用于分支电路连接，电缆桥架用于电缆的敷设和保护。

根据用途和性质，强电竖井电气设备可以分为以下几类：1. 变压器：用于改变电压，通常有高压侧和低压侧，按结构分为油浸式和干式。

2. 柜类设备：包括低压柜、高压柜、配电箱等。

低压柜用于低压配电，高压柜用于高压配电，配电箱用于连接并分支低压电路。

3. 电线缆：用于连接各种电器设备和设施之间的电路。

按用途和环境分为室内电缆、室外电缆、防火电缆等。

4. 电缆桥架：用于电缆敷设和保护。

按用途和安装位置分为室内桥架、室外桥架、壁挂桥架等。

三、强电竖井电气设备选型及布置强电竖井电气设备的选型和布置与建筑物的需求和设计密切相关。

选型时应考虑供电负荷、用电环境、安全和节能性等因素，布置时应符合室内空间规划和安全要求。

一般来说，强电竖井内的电气设备应该经过合理安排和分层布放。

选型时应严格遵守国家和地方标准，按照实际情况选择电气设备。

变压器和柜类设备应满足标准的功能要求，并具备可靠的保护措施。

电线电缆应符合国家标准，并具备防火、防水等性能要求。

在布置时，应根据强电竖井的空间特点和不同电气设备的功率、用途等，合理排布电气设备的空间位置和电缆桥架的布局。

在保证安全和美观的前提下，应尽量节约空间。

四、强电竖井电气设备安装注意事项在进行强电竖井电气设备安装前，应先进行技术交底和安全措施的布置。

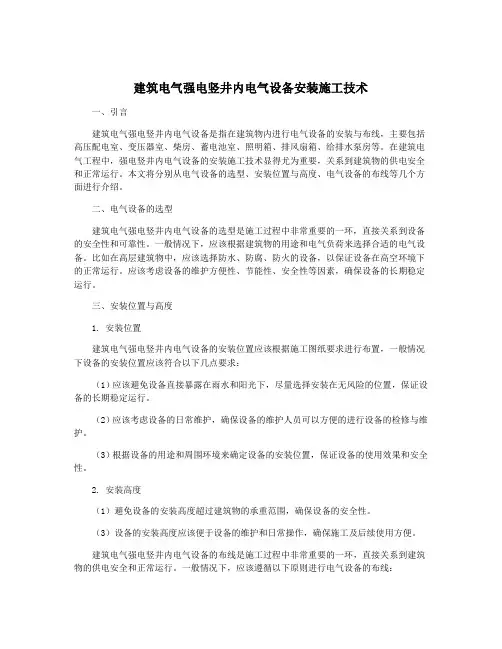

建筑电气强电竖井内电气设备安装施工技术一、引言建筑电气强电竖井内电气设备是指在建筑物内进行电气设备的安装与布线，主要包括高压配电室、变压器室、柴房、蓄电池室、照明箱、排风扇箱、给排水泵房等。

在建筑电气工程中，强电竖井内电气设备的安装施工技术显得尤为重要，关系到建筑物的供电安全和正常运行。

本文将分别从电气设备的选型、安装位置与高度、电气设备的布线等几个方面进行介绍。

二、电气设备的选型建筑电气强电竖井内电气设备的选型是施工过程中非常重要的一环，直接关系到设备的安全性和可靠性。

一般情况下，应该根据建筑物的用途和电气负荷来选择合适的电气设备。

比如在高层建筑物中，应该选择防水、防腐、防火的设备，以保证设备在高空环境下的正常运行。

应该考虑设备的维护方便性、节能性、安全性等因素，确保设备的长期稳定运行。

三、安装位置与高度1. 安装位置建筑电气强电竖井内电气设备的安装位置应该根据施工图纸要求进行布置，一般情况下设备的安装位置应该符合以下几点要求：（1）应该避免设备直接暴露在雨水和阳光下，尽量选择安装在无风险的位置，保证设备的长期稳定运行。

（2）应该考虑设备的日常维护，确保设备的维护人员可以方便的进行设备的检修与维护。

（3）根据设备的用途和周围环境来确定设备的安装位置，保证设备的使用效果和安全性。

2. 安装高度（1）避免设备的安装高度超过建筑物的承重范围，确保设备的安全性。

（3）设备的安装高度应该便于设备的维护和日常操作，确保施工及后续使用方便。

建筑电气强电竖井内电气设备的布线是施工过程中非常重要的一环，直接关系到建筑物的供电安全和正常运行。

一般情况下，应该遵循以下原则进行电气设备的布线：（1）应该尽量避免布线交叉，确保电气设备之间的互不干扰，保证供电的安全性和可靠性。

（2）应该根据电气设备的功率和负荷来确定电缆的规格和截面积，确保电缆的合理负载和安全性。

五、施工注意事项1. 施工前应仔细阅读施工图纸和相关设计要求，确保施工的准确性和规范性。

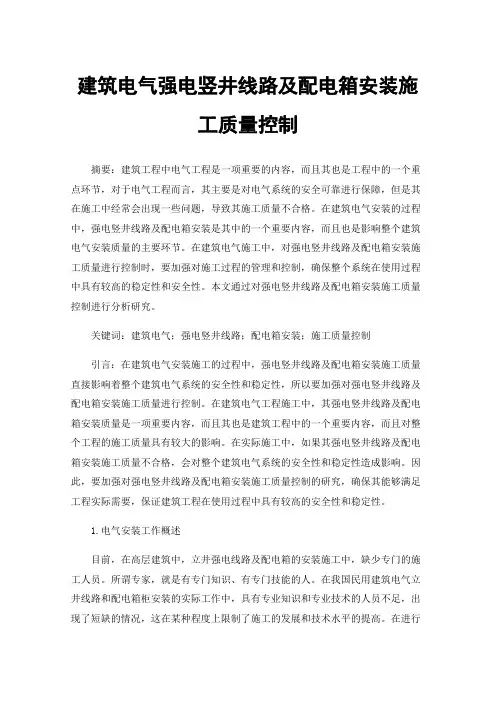

建筑电气强电竖井线路及配电箱安装施工质量控制摘要：建筑工程中电气工程是一项重要的内容，而且其也是工程中的一个重点环节，对于电气工程而言，其主要是对电气系统的安全可靠进行保障，但是其在施工中经常会出现一些问题，导致其施工质量不合格。

在建筑电气安装的过程中，强电竖井线路及配电箱安装是其中的一个重要内容，而且也是影响整个建筑电气安装质量的主要环节。

在建筑电气施工中，对强电竖井线路及配电箱安装施工质量进行控制时，要加强对施工过程的管理和控制，确保整个系统在使用过程中具有较高的稳定性和安全性。

本文通过对强电竖井线路及配电箱安装施工质量控制进行分析研究。

关键词：建筑电气；强电竖井线路；配电箱安装；施工质量控制引言：在建筑电气安装施工的过程中，强电竖井线路及配电箱安装施工质量直接影响着整个建筑电气系统的安全性和稳定性，所以要加强对强电竖井线路及配电箱安装施工质量进行控制。

在建筑电气工程施工中，其强电竖井线路及配电箱安装质量是一项重要内容，而且其也是建筑工程中的一个重要内容，而且对整个工程的施工质量具有较大的影响。

在实际施工中，如果其强电竖井线路及配电箱安装施工质量不合格，会对整个建筑电气系统的安全性和稳定性造成影响。

因此，要加强对强电竖井线路及配电箱安装施工质量控制的研究，确保其能够满足工程实际需要，保证建筑工程在使用过程中具有较高的安全性和稳定性。

1.电气安装工作概述目前，在高层建筑中，立井强电线路及配电箱的安装施工中，缺少专门的施工人员。

所谓专家，就是有专门知识、有专门技能的人。

在我国民用建筑电气立井线路和配电箱柜安装的实际工作中，具有专业知识和专业技术的人员不足，出现了短缺的情况，这在某种程度上限制了施工的发展和技术水平的提高。

在进行民用建筑电气强电竖井线路与配电箱柜的安装施工的时候，要严格按照图纸来进行准确地定位，精确地设计，做到心中有谱，并要对施工图纸进行多方面的审核，严格遵守有关的标准。

在配电箱的安装中，应避免零线和地线缺损等严重缺陷。

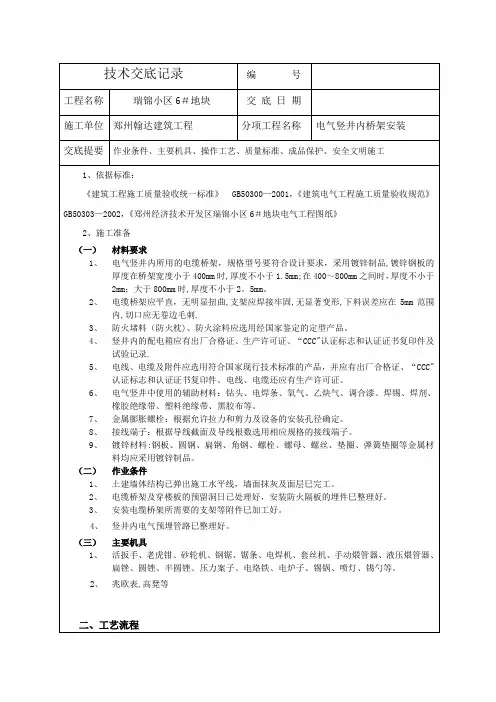

技术交底记录编号工程名称瑞锦小区6#地块交底日期施工单位郑州翰达建筑工程有限公司分项工程名称电气竖井内桥架安装交底提要作业条件、主要机具、操作工艺、质量标准、成品保护、安全文明施工1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001，《建筑电气工程施工质量验收规范》GB50303-2002，《郑州经济技术开发区瑞锦小区6#地块电气工程图纸》2、施工准备（一）材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,厚度不小于2mm;大于800mm时,厚度不小于2.5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

9、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。

（二）作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层巳完工。

2、电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好。

3、安装电缆桥架所需要的支架等附件巳加工好。

4、竖井内电气预埋管路巳整理好。

（三）主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

建筑电气强电竖井内电气设备安装施工发布时间：2023-07-24T03:02:46.124Z 来源：《科技潮》2023年14期作者：陶小丽[导读] 针对配电箱柜的安装，需要注意：（1）配电箱安装。

在混凝土墙或砖墙上固定安装装配电箱时，要求固定牢固可靠，其出线采用明配管或沿线槽敷设两种方式。

在竖井内配电箱出线，不管采用何种方式，都要求配电箱开孔必须使用专用切割工具，不得采用电焊烧孔而影响整体观感。

舟山市启明电力设备制造有限公司浙江省舟山市 316000摘要：在强电竖井部分的建设中，电气设备的安装施工是比较关键的环节，其关系到建筑物正式投入运行后的供电问题，与居民日常生活有直接联系。

本文先介绍了电气竖井，然后对建筑电气强电竖井内电气设备安装施工展开了建议的探讨。

关键词：建筑；电气；强电；竖井；设备；安装；施工1电气竖井电气竖井是一种拥有较大储存电气设备空间的通道结构，在一些高层或者超高层建筑中常常用到这种结构，利用独特的垂直空间将电缆和各种通电线路按照垂直分布的规律和特点，通过合理的设计和布置，线路就安放在其中，每层的配电箱为了使用和检修的便利性也一般放置在竖井通道结构之中，电气竖井根据电流电压的不同分为强电竖井和弱电竖井，所对应的线路也有强弱之分，这是为了两者在共同工作时隔绝干扰，如果在一些建筑工程中必须要求两者一起使用，也要在竖井的内部合理的区分开来，应分别位于竖井内的两侧，并且采取有效的措施加以隔离，做好相应的保护措施，也有利于电力维护和检修。

2建筑电气强电竖井内电气设备安装施工2.1配电箱柜安装针对配电箱柜的安装，需要注意：（1）配电箱安装。

在混凝土墙或砖墙上固定安装装配电箱时，要求固定牢固可靠，其出线采用明配管或沿线槽敷设两种方式。

在竖井内配电箱出线，不管采用何种方式，都要求配电箱开孔必须使用专用切割工具，不得采用电焊烧孔而影响整体观感。

如为明配管箱，则要求管离箱体200mm处设置管固定支架，同时还应考虑明配管接地，一般采用抱箍加铜塑线方法。

4、 竖井内电气预埋管路巳整理好。

（三） 主要机具1、 活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

2、 兆欧表,高凳等二、工艺流程确定电缆桥架位置→固定支架→桥架安装→配电箱固定二、 操作工艺（一） 确定电缆桥架位置1、 电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

2、 按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应的变更。

3、 检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞口通直不错位,注意不要影响结构。

（二） 固定支架1、 固定桥架的支架采用50×50×5的角钢,高度为距地面1500～2000mm,有两种固定方式,一种是用膨胀螺栓固定,一种是采用焊接。

2、 桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。

在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定见图5-28。

3、 在楼板的下面有预埋件来固定防火隔板,上托防火枕。

4、 电气竖井内固定桥架的支架和槽钢的固定方法见图5-29。

电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。

确定电缆桥架位置 固定支架 桥架安装 配电箱固定5、电气竖井内电缆配线的垂直安装见图5-30。

（三）桥架安装1、桥架与支架之间固定采用螺栓。

2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板。

（四）电缆敷设1、在桥架就位后,即可敷设线缆。

按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。

建筑电气竖井内设备及线缆的安装施工前言：竖井内设备和线缆的安装已成为当今建筑工程内最为重要的工作环节之一，就电气竖井而言，内部不仅布放了管线、电缆以及母线槽，而且还设置了端子箱、分线箱、插接箱和配电箱，主要实现建筑电梯、动力用电和楼层照明等用电功能。

正确的进行安装，能够极大的提升建筑物供电主干线的合理性和安全性，并有效的降低工程造价，具有较高的理论和现实意义。

笔者将在本文中结合自身工作经验，研究和探讨建筑电气竖井的安装施工，具体如下：1、施工准备环节内的工作要点通常情况下，电气竖井里的配电间都采取了分层布置的方式。

由于竖井内线缆和设备众多，因而务必要重视准备工作，为合理和正确的安装施工奠定良好的基础。

第一，要全面了解施工图纸的技术要求，对需在电气竖井里安装布放设备的物理参数进行充分的掌握，并结合实际需要和现实情况予以合理的安排，重视技术交底工作，务必作到全面和详尽，绘制立面示意图等相关图纸。

第二，在建筑施工前期的土建环节内，墙体和楼板等位置的孔洞预留原则为：基于母线槽和桥架的走向，结合配电箱等设备的物理尺寸和安装位置，科学合理的进行预留，孔洞尺寸如下：通常情况下，桥架、线槽以及母线槽的预留孔洞要在其物理尺寸上增加200 毫米。

在剪力墙下开展线槽的预埋工作时，还必须走道布置等相关设计，科学的监控预埋的高度。

第三，尤其要重视孔洞布置的安全性和便捷性，尽量减少占用建筑内部空间的比例。

总的来说，建筑电气竖井的安装施工务必追求使用上的便捷性、可靠性和适用性；外观上的美化性以及成本上的经济性。

2、安装施工的重点措施2.1 母线槽的安装施工技术要点就母线槽而言，具体的安装施工技术要点如下：首先，必须正确的卡固和组装母线槽，务求整齐排列，保持一定的间距，以利于日后的检查和维修。

需要注意的是，母线槽与地面的距离应保持在650 毫米以上，接头不得布放在楼板附近。

其次，必须通过接头绝缘隔板来分隔相、零和地，并利用绝缘螺栓来固定相邻母线槽间的接头。

建筑电气强电竖井内电气设备安装施工技术1. 引言1.1 概述建筑电气强电竖井内电气设备安装施工技术是指在建筑物的竖井内，对电气设备进行安装、布置、接线、调试等工作的技术。

在建筑工程中，竖井内的电气设备安装是一个重要的环节，直接关系到建筑物的电气系统的正常运行和安全使用。

本文将围绕竖井内电气设备安装的准备工作、设备选择和布置、安装步骤、接线调试以及安全注意事项等方面展开介绍，希望能为相关从业人员提供技术指导和实用建议。

通过深入研究建筑电气强电竖井内电气设备安装施工技术，可以提高电气设备的安装质量，减少施工中的隐患，保障建筑物的用电安全，推动建筑行业的发展，提升电气工程技术水平，达到节能环保的目的。

建筑电气强电竖井内电气设备安装技术的研究与应用具有重要的实践价值和推广意义。

1.2 背景信息建筑电气强电竖井内电气设备安装施工技术是在建筑工程中十分关键的环节之一。

随着社会经济的发展和科技的进步，人们对建筑物的安全性和可靠性要求越来越高，电气设备的安装质量更是直接影响到建筑物的使用效果和安全性。

而竖井内作为建筑中电气设备的重要安装位置，其特殊性和功能性要求也使得电气设备的安装施工技术更为复杂和重要。

在竖井内安装电气设备往往需要考虑到空间狭小、通风不良、安全隐患较大等诸多因素，因此对施工技术的要求十分严格。

只有具备专业的技术知识和丰富的实践经验，才能够确保电气设备的安装质量和施工安全。

1.3 研究意义建筑电气强电竖井内电气设备安装施工技术的研究意义主要体现在以下几个方面：1. 提高建筑电气设备安装效率：通过深入研究竖井内电气设备安装的技术，可以提高电气设备的安装效率，减少施工周期，节约人力和物力成本。

2. 保障建筑电气设备安全可靠运行：竖井内电气设备安装涉及到建筑的电气供电系统，关系到建筑的正常运行和居民生活安全，研究相关技术能够确保电气设备的安全可靠运行。

3. 推动建筑电气行业发展：建筑电气强电竖井内电气设备安装施工技术的研究可以促进建筑电气行业的发展，提升行业技术水平，推动技术创新和产业升级。

电气竖井设备安装1.1、电气竖井大小宜满足布线间隔及端子箱、配电箱布置所必需的尺寸外，宜在箱体前留有不小于0.8的操作、维护距离，当建筑平面受限制时，可利用公共建筑走道满足操作、维护距离的要求，此时强电竖井的深度不宜小于0.5。

1.2、电气竖井内高压、低压和应急电源的电气线路之间应保持不小于0.3m的距离，或采取隔离措施（采用隔板时，间距应不小于0.1m）,并且高压线路应设有明显的标志。

1.3、电气竖井间的构造材料可以用砖、混泥土和钢筋混泥土等。

竖井间内地坪宜高出本层地坪50，或采用200高的门槛，以防止水浸入。

——《08D800-6-民用建筑电气设计与施工-电气竖井设备安装说明》-P1422.1、竖井的位置和数量应根据建筑物规模、用电负荷性质、各支线供电半径及建筑物的变形缝设置和防火分区等因素确定，并应符合下列要求：1 宜靠近用电负荷中心；2 不应和电梯井、管道井共用同一竖井；3 邻近不应有烟道、热力管道及其他散热量大或潮湿的设施；4 在条件允许时宜避免与电梯井及楼梯间相邻。

【注释】电气竖井的数量和位置选择，应保证系统的可靠性并减少电能损耗。

1 靠近负荷中心，特别应注意与变电所或机房等部位的联系方便，以减少损耗、节省投资；2 电气竖井不能与电梯井或其他管井共用，是为了保证竖井内电气线路及电气设备的运行安全。

《高层民用建筑设计防火规范》GB50045规定：电缆井、管道井、排烟道……等竖向管`井内线路的绝缘强度降低、金属部件锈蚀等；4 电气竖井与电梯井或楼梯间相邻，会使由竖井内引出的线路通道狭窄，影响出线。

电气竖井与电梯井道为邻，竖井内墙面利用率减少且产生震动不利于线路运行。

另外，由于电梯是反复短时工作制负荷，在靠近其控制电器及线路部分，易带来对竖井内线路的干扰，这也是应注意的问题。

2.2、竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于0.8m 的操作、维护距离，当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。

建筑电气强电竖井线路及配电箱安装施工摘要：近些年，随着电气化程度的提高，电气工程在建筑中的地位和作用与日俱增，成为建筑施工的重要环节。

而在建筑工程中，电气强电竖井线路安装的好坏直接关乎着整个建筑物电气安装的质量，因而也越来越引起相关部门的关注。

本文就是笔者依据多年的工作经验，以工程实例探究电竖井的施工以及控制安装配电箱的质量，与相关从业人员作学习探讨。

关键词：电气强电竖井线路；配电箱柜；安装施工1 建筑物电气强电竖井安装设备分析强电竖井一般出现于高层建筑物的结构当中，是建筑物垂向上的电缆、线路的敷设通道，对于建筑物电气系统的运行和维护有极为重要的作用。

就当下的建筑形式而言，民用建筑的强电竖井在每个楼层中都安设配电间，设有电缆桥架、线槽、电缆和配电箱等设备；公用建筑的大功率设备相对较多，因而大多采用母线槽。

2 安装前的准备工作在建筑工程中一般都是在每一层都要设置出相应配电间，该竖井主要是用来设置电缆桥架、母线槽、线槽以及电缆、配电箱等等。

竖井中有孔洞预埋，过去一些电气施工人员不重视前期的预埋阶段，认为到了后期重新敲打即可，事实上这种方法是不可取的，因为这样做不但会对楼板结构造成一定破坏，还体现了施工人员对待施工质量的态度不严谨。

因此要改变这种操作方法，必须要先熟悉电气施工图纸，全面了解强电竖井中安装设备的各种具体尺寸，同时还要依据图纸及现场实况以及相关图纸的合理布置，要给施工班组交底详细的技术问题，同时还要画出立面示意图以及平面大样图，依据配电箱安装高度、位置以及箱体的外形尺寸，确定出母线和桥架的安装走向，和土建密切配合做好前期的墙体以及楼板孔洞的预留工作。

在预留孔洞时，线槽、母线槽以及桥架预留洞要比其他的外形尺寸宽 10cm，线槽穿过了剪力墙的预埋后还要考虑到各个楼层的走道布置，控制好预埋高度。

尤其要重视竖直接地干线敷设中的种种问题，最好不要和接地设备靠近。

总而言之，要尽可能将强电竖井设置成为一个具备可靠性、使用性以及经济性，外观优美和使用便利的强电竖井。
