012电气竖井内电缆桥架工程(精品文档)

弱电井内电缆与桥架安装规范要求一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400--800mm之间时,厚度不小于2mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。

弱电井内电缆与桥架安装规范有哪些要求二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

弱电井内电缆与桥架安装规范有哪些要求三、工艺流程确定电缆桥架位置-固定支架-桥架安装-配电箱固定弱电井内电缆与桥架安装规范有哪些要求四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。

电缆桥架安装施工方案1、电缆桥架施工方案一、工程概况:1、工程特点及主要事项:弘基商城工程位于天津市塘沽区解放路繁华街道，西为金元宝商厦，东南为商业大厦，东为学校大街.电缆桥架对电力干线及弱电工程配线起承架作用。

2、施工现场状况：建筑施工场地狭窄，电缆桥架可从东门及东南门进场。

解放路为繁华街道，外地车辆白天不能进入，只能夜间进料.3、影响工程的主要因素：工期紧、施工场地狭窄、存放困难、交通不便是本工程的难题，再有：土建的湿作业及消防、水暖的各种管道未施工完毕是影响桥架安装工期的最重要因素。

4、库房选定：可选择大堂南侧地区进行围挡，加门加锁作为库房，夜间派专人守护。

二、施工工艺及质量措施：1、施工程序：桥架选择→外观检查→支、吊架安装→桥架组装→电缆敷设2、施工准备：熟悉图纸,核实图中所有弯头、三通、直线段等相关数据，根据工期安排施工，配备劳动力，并提出备料及采购计划.现场施工中要求：土建工程应全部结束，预留洞口及埋件符合要求，各种管道全部施工完毕且试压合格。

核对装饰吊顶标高，对每段桥架标高进行计算并在图纸上进行详细标注。

3、技术支持：由于本工程在20XX年10月1日开业，9月15日试营业，工期极其紧张，消防水及各种管道未上,内装还未出图定标高,现安排桥架施工工期为24天,即20XX.6。

13～20XX.7。

7，施工楼层顺序按消防及风道完工楼层走,各控制点工期如下：20XX.6。

13开工、放线、打眼20XX.6.16～6.20支吊架施工20XX。

6.16～7。

6桥架组装、敷设完毕200。

7.7调整、清扫施工工长在熟悉图纸及施工方案的前提下，合理安排施工工序、劳动力,并向操作人员做好相应的技术交底工作，落实质量保证计划,对施工的重要环节及特殊点应落实到班组每一个人，并让他们知道本次施工的流程及进度.首先，对每个进入本项目施工的人员要进行技术考核，电工焊工必须持有“特殊工种上岗证”，同时，在施工中进行考察，对不合格的施工人员坚决清除，以保证本次电缆桥架安装工程的人员素质。

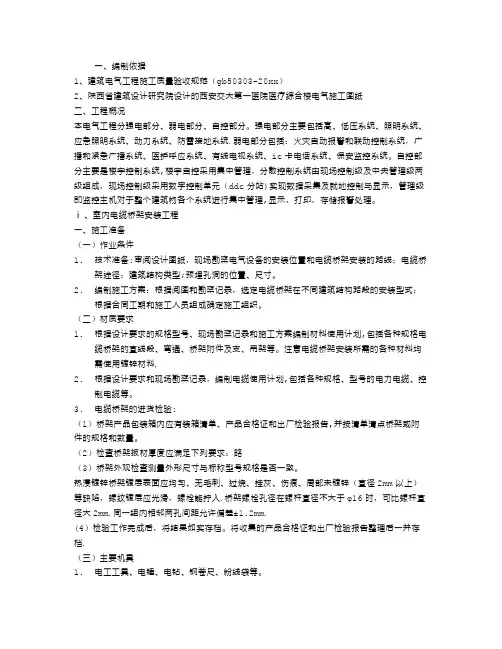

一、编制依据1、建筑电气工程施工质量验收规范（gb50303-20xx）2、陕西省建筑设计研究院设计的西安交大第一医院医疗综合楼电气施工图纸二、工程概况本电气工程分强电部分、弱电部分、自控部分。

强电部分主要包括高、低压系统、照明系统、应急照明系统、动力系统、防雷接地系统.弱电部分包括：火灾自动报警和联动控制系统，广播和紧急广播系统、医护呼应系统、有线电视系统、ic卡电话系统、保安监控系统。

自控部分主要是楼宇控制系统,楼宇自控采用集中管理，分散控制系统由现场控制级及中央管理级两级组成，现场控制级采用数字控制单元（ddc分站)实现数据采集及就地控制与显示，管理级即监控主机对于整个建筑物各个系统进行集中管理,显示，打印，存储报警处理。

ⅰ、室内电缆桥架安装工程一、施工准备（一）作业条件1.技术准备:审阅设计图纸，现场勘察电气设备的安装位置和电缆桥架安装的路线；电缆桥架途径；建筑结构类型;预埋孔洞的位置、尺寸。

2.编制施工方案：根据阅图和勘察记录，选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。

（二）材质要求1.根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划,包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。

注意电缆桥架安装所需的各种材料均需使用镀锌材料.2.根据设计要求和现场勘察记录，编制电缆使用计划,包括各种规格、型号的电力电缆、控制电缆等。

3.电缆桥架的进货检验:（1）桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告,并按清单清点桥架或附件的规格和数量。

（2）检查桥架扳材厚度应满足下列要求：略（3）桥架外观检查测量外形尺寸与标称型号规格是否一致。

热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌（直径2mm以上）等缺陷，螺纹镀层应光滑，螺栓能拧入.桥架螺栓孔径在螺杆直径不大于φ16时，可比螺杆直径大2mm.同一组内相邻两孔间距允许偏差±1.2mm.(4）检验工作完成后，将结果如实存档。

电缆桥架安装施工方案(2)
一、前言
电缆桥架是用来支撑电缆的金属结构，通常安装在建筑物的墙面或天花板上，起到保护和管理电缆的作用。

本文将详细介绍电缆桥架的安装施工方案，帮助施工人员清晰高效地完成任务。

二、安装准备
1.明确安装位置和要求。

2.准备好所需的电缆桥架、螺丝、螺栓等安装工具。

3.安装前检查材料和工具是否完好。

三、安装步骤
1. 确定安装高度和位置
在安装电缆桥架之前，需要先确定其安装的高度和位置，根据实际情况进行调整。

确保位置合适，不会影响到其他设备或建筑结构。

2. 固定支架
使用螺丝或螺栓将支架固定在墙面或天花板上，确保支架稳固可靠。

3. 安装电缆桥架
将电缆桥架放置在支架上，通过连接件将各个电缆桥架连接起来，确保连接牢固。

4. 整理电缆
将需要管理的电缆放置在电缆桥架上，注意整齐有序，避免出现混乱。

5. 调整位置
在安装完成后，需要适当调整电缆桥架的位置，确保电缆布置合理，方便维护和管理。

四、注意事项
1.安装过程中要注意安全措施，避免发生意外。

2.确保电缆桥架安装牢固，承载能力符合要求。

3.在安装过程中遇到问题及时处理，不得擅自修改。

五、总结
电缆桥架的安装施工是一个细致而重要的工作，需要严格按照安装方案进行操作，确保质量和安全。

希望本文的介绍能够帮助您顺利完成电缆桥架的安装工作。

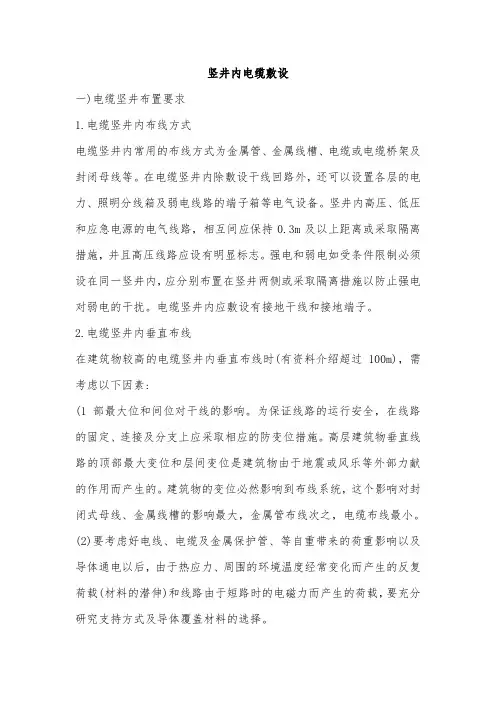

竖井内电缆敷设一)电缆坚井布置要求1.电缆竖井内布线方式电缆竖井内常用的布线方式为金属管、金属线槽、电缆或电缆桥架及封闭母线等。

在电缆竖井内除敷设干线回路外，还可以设置各层的电力、照明分线箱及弱电线路的端子箱等电气设备。

竖井内高压、低压和应急电源的电气线路，相互间应保持0.3m及以上距离或采取隔离措施，并且高压线路应设有明显标志。

强电和弱电如受条件限制必须设在同一竖井内，应分别布置在竖井两侧或采取隔离措施以防止强电对弱电的干扰。

电缆竖井内应敷设有接地干线和接地端子。

2.电缆竖井内垂直布线在建筑物较高的电缆竖井内垂直布线时(有资料介绍超过100m)，需考虑以下因素:(1部最大位和间位对干线的影响。

为保证线路的运行安全，在线路的固定、连接及分支上应采取相应的防变位措施。

高层建筑物垂直线路的顶部最大变位和层间变位是建筑物由于地震或风乐等外部力献的作用而产生的。

建筑物的变位必然影响到布线系统，这个影响对封闭式母线、金属线槽的影响最大，金属管布线次之，电缆布线最小。

(2)要考虑好电线、电缆及金属保护管、等自重带来的荷重影响以及导体通电以后，由于热应力、周围的环境温度经常变化而产生的反复荷载(材料的潜伸)和线路由于短路时的电磁力而产生的荷载，要充分研究支持方式及导体覆盖材料的选择。

(3)垂直干线与分支干线的联接方法，直接影响供电的可靠性和工程造价，必须进行充分研究。

尤其应注意铝芯导线的连接和铜-铝接头的处理问题。

(二)电缆竖井内电缆敷设敷设在竖井内的电缆，电缆的绝缘或护套应具有非延燃性。

通常采用较多的为聚氯乙烯护套细钢丝铠装电力电缆,因为此类电缆能承受的拉力较大。

在多、高层建筑中，一般低压电缆由低压配电室引出后，沿电缆隧道、电缆沟或电缆桥架进入电缆竖井，然后沿支架或桥架垂直上升。

电缆在竖井内沿支架垂直布线所用支架，可在现场加工制作，其长度应根据电缆直径及根数的多少确定。

扁钢支架与建筑物的固定应采用M10mmx80mm的膨胀螺栓紧固。

电缆沟内和电缆竖井内电缆敷设安装施工工艺标准（QB-CNCEC J060303-2004）1 适用范围本工艺标准适用于10kV及以下一样工业与民用建筑电气工程的塑料操纵电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。

2 施工预备原材料要求所有材料规格型号及电压品级符合设计要求，并有产品合格证。

每轴电缆上应标明电缆规格、型号、电压品级、长度及出厂日期，电缆轴应完好无损。

电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。

橡套、塑料电缆外皮及绝缘层无老化及裂纹。

电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。

电缆出厂查验报告应符合标准。

对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的实验室检测。

要紧机具敷设电缆机具见表，依照需要选用需要的工具。

作业条件电缆安装前,土建工作应具有以下条件：预留孔洞、预埋件符合设计要求，预埋件埋设牢固。

电缆沟、隧道、竖井及人孔等处的地坪及抹面工作终止。

电缆层、电缆沟、隧道等处的施工临时设施、模扳及建筑废料等清理干净，施工用道路畅通，盖扳齐全。

电缆线路敷设前,土建应完成的工作必需完成。

电缆沟排水应畅通。

设备安装应具有以下条件电缆线路两头连接的电气设备及用电设备配电箱柜应安装完毕或已就位敷设电缆的通道无堵塞。

电缆支架及电缆过管、爱惜管已安装完毕，并验收合格。

作业人员要紧施工人员:电工、起重工持证上岗 3 施工工艺 工艺流程直埋电缆敷设工艺流程：电缆沟内及电缆竖井内电缆敷设工艺流程：3.2 操作工艺电缆型号规格及长度与设计资料查对无误。

敷设前，应付电缆进行外观检查及绝缘电阻实验。

1kV 以下电缆用1kV摇表摇测线间及对地的绝缘电阻应不低于10M Ω；6KV 及以上电缆应作耐压及泄露电流实验，实验结果知足标准要求。

必要时敷设前仍需用摇表测量绝缘电阻是不是合格。

建筑电气工程电缆沟内和电缆竖井内电缆敷设施工标准4.10.1一般规定1电缆桥架规格及型号必须符合设计要求，附件齐全。

桥架与配件、附件和紧固件，均应采用镀锌标准件。

2电缆桥架处于有防火要求的场所，应采取防火隔离措施。

3电缆沿桥架敷设，必须单层敷设，排列整齐。

不得有交叉、拐弯处应以最大截面电缆允许弯曲半径为准。

4电缆桥架内的电缆应在首端、尾端、转弯及每隔50m 处设有注明电缆编号、型号、规格及起止点等标记牌。

5电缆桥架安装和桥架内电缆敷设应按以下程序进行：(1)测量定位，安装桥架的支架，经检查确认，才能安装桥架；(2)桥架安全检查合格，才能敷设电缆；(3)电缆敷设前绝缘测试合格，才能敷设；(4)电缆电气交接试验合格，且对接线去向、相位和防火隔堵措施等检查确认，才能通电。

4.10.2施工准备4.10.2.1技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。

2按施工图测量放线、坐标和标高、走向，经复核符合设计要求。

3电缆敷设前，应现场复核电缆沟、电缆竖井是否通畅无障碍。

4.10.2.2材料准备电缆、金属型钢、金属紧固件、盖板、砖、卵石或碎石、砂子、防锈涂料、油性涂料、电焊条等。

4.10.2.3主要机具1主要安装机具：敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶、钢锯、手锤、扳手、电气焊工具、电工工具。

2主要检测机具：绝缘摇表、皮尺、万用表等。

4.10.2.4作业条件1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。

2电缆沟、电缆竖井等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

3电缆沿线设施拆除完毕。

场地清理干净、道路畅通，沟盖板齐备。

4放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线的警示灯和照明灯符合照度要求。

通讯设备功能满足施工要求。

4.10.3材料质量控制1各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等有产品合格证;桥架内外应光滑平整,无棱刺,不应有扭曲,翘边等变形现象；2桥架的外观检查：桥架产品包装箱内应有装箱清单、产品合格证及出厂检验报告。

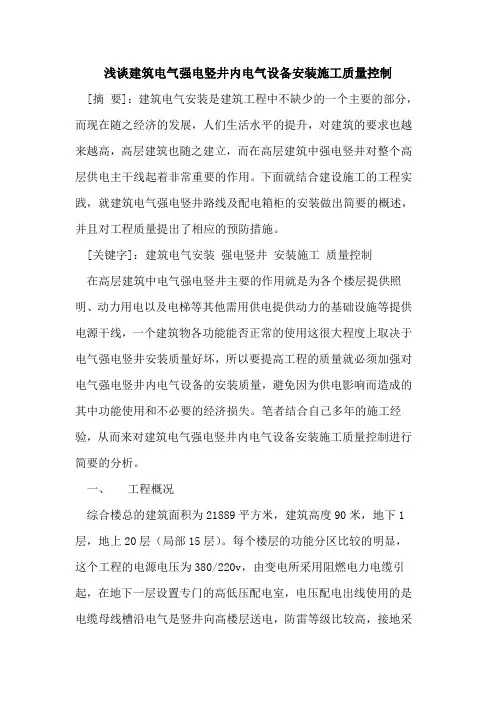

浅谈建筑电气强电竖井内电气设备安装施工质量控制[摘要]：建筑电气安装是建筑工程中不缺少的一个主要的部分，而现在随之经济的发展，人们生活水平的提升，对建筑的要求也越来越高，高层建筑也随之建立，而在高层建筑中强电竖井对整个高层供电主干线起着非常重要的作用。

下面就结合建设施工的工程实践，就建筑电气强电竖井路线及配电箱柜的安装做出简要的概述，并且对工程质量提出了相应的预防措施。

[关键字]：建筑电气安装强电竖井安装施工质量控制在高层建筑中电气强电竖井主要的作用就是为各个楼层提供照明、动力用电以及电梯等其他需用供电提供动力的基础设施等提供电源干线，一个建筑物各功能能否正常的使用这很大程度上取决于电气强电竖井安装质量好坏，所以要提高工程的质量就必须加强对电气强电竖井内电气设备的安装质量，避免因为供电影响而造成的其中功能使用和不必要的经济损失。

笔者结合自己多年的施工经验，从而来对建筑电气强电竖井内电气设备安装施工质量控制进行简要的分析。

一、工程概况综合楼总的建筑面积为21889平方米，建筑高度90米，地下1层，地上20层（局部15层）。

每个楼层的功能分区比较的明显，这个工程的电源电压为380/220v，由变电所采用阻燃电力电缆引起，在地下一层设置专门的高低压配电室，电压配电出线使用的是电缆母线槽沿电气是竖井向高楼层送电，防雷等级比较高，接地采用的是tn-s系统，电气竖井内电气设备的安装在工程的安装部分占据了相当一部分的比例。

二、工程质量控制1、安装前准备工作1.1电气竖井内空洞的预埋准备工作：配电竖井楼层配电间都需要设置电缆桥架、线槽、电缆和电箱等一些基础的工具，在电气竖井内空洞的预埋时要安装施工图纸来进行，合理的确定安装电气设备的位置，如果发现不合理的安装，要进行及时的调整，以便后期在电气设备的安装时能够正确顺利的安装。

1.2电气管路预埋的准备工作：工程设计的配电箱的安装位置以及配电箱的高度和外形尺寸，进行合理的电气管路的预埋，方便后期的工程施工，同时管路和配电线正确的连接，一定程度上提高连接的质量和观感的标准。

技术交底记录编号工程名称瑞锦小区6#地块交底日期施工单位郑州翰达建筑工程有限公司分项工程名称电气竖井内桥架安装交底提要作业条件、主要机具、操作工艺、质量标准、成品保护、安全文明施工1、依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001，《建筑电气工程施工质量验收规范》GB50303-2002，《郑州经济技术开发区瑞锦小区6#地块电气工程图纸》2、施工准备（一）材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用镀锌制品,镀锌钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,厚度不小于2mm;大于800mm时,厚度不小于2.5mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

9、镀锌材料:钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料均应采用镀锌制品。

（二）作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层巳完工。

2、电缆桥架及穿楼板的预留洞日已处理好,安装防火隔板的埋件巳整理好。

3、安装电缆桥架所需要的支架等附件巳加工好。

4、竖井内电气预埋管路巳整理好。

（三）主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

电缆桥架安装施工方案(1)一、前言电缆桥架是用于支撑电力、通信、控制电缆等设备的重要设施，在现代建筑、工矿企业等各个领域都有广泛应用。

电缆桥架的安装施工是确保电缆系统正常运行和安全稳定的关键环节。

本文将详细介绍电缆桥架的安装施工方案。

二、施工前准备1.确认电缆桥架的种类和规格，根据设计图纸确定安装位置和数量。

2.准备相关工具和安全设备，如螺丝刀、扳手、安全帽、手套等。

3.同时要对相关人员进行安全培训，保证施工过程中不发生意外。

三、施工步骤1. 定位测量在安装电缆桥架之前，首先要进行位置的测量，确定安装的起始点和结束点，使用测量工具确保桥架的水平和垂直度。

2. 预先固定根据设计图纸，在桥架需要安装的位置预先固定支架，确保支架的牢固稳定，可以承受电缆的重量。

3. 安装电缆桥架将电缆桥架逐段安装在支架上，注意桥架的连接方式和间距，保证桥架安装的整齐、美观。

4. 连接电缆在桥架安装完成后，根据设计要求将电缆连接到桥架上，注意固定电缆的方式和位置，防止松动和磨损。

5. 终验收完成电缆桥架的安装后进行终验收，确认桥架的安装符合设计要求，电缆连接牢固，不存在安全隐患。

四、施工注意事项1.严格按照设计图纸安装电缆桥架，保证安装的准确性和稳定性。

2.在施工过程中要注意人员和设备的安全，做好防护工作，避免发生意外。

3.完成施工后要进行验收，确保工程质量达标。

五、总结电缆桥架的安装施工是保证电气设备正常运行的重要环节。

本文介绍了电缆桥架安装的基本步骤和注意事项，希望能为相关施工人员提供参考，确保电缆系统的安全运行。

以上就是电缆桥架安装施工方案的相关内容。

竖井内电缆桥架安装施工工法摘要：本文介绍了竖井内电缆桥架安装施工的工法。

竖井内电缆桥架的安装是电缆布线工程中重要的一环。

正确的安装工法可以确保电缆桥架的稳固性和可靠性，提高工程质量和施工效率。

一、工程准备1. 施工前应仔细查看设计图纸和工程技术要求，确保理解施工范围和要求。

2. 根据图纸确定竖井内电缆桥架的位置，并进行标注。

3. 安装施工前，需要准备好所需的工具、设备和材料，如手工工具、电动工具、螺栓、螺母、连接件等。

二、竖井内电缆桥架安装施工步骤1. 清理竖井内的杂物和灰尘，确保施工环境整洁干净。

2. 根据设计图纸的要求，在竖井内墙壁上布置悬吊装置。

悬吊装置可以使用螺栓或者其它固定件固定在墙壁上，安装位置应确保牢固可靠。

3. 安装竖井内的金属桥架。

将金属桥架从竖井的顶部逐渐下放，固定在悬吊装置上。

在安装过程中，要注意金属桥架的水平度和垂直度，确保桥架的安装平整稳固。

4. 进行电缆桥架的连接。

将相邻的两节金属桥架通过连接件连接在一起。

连接件要求牢固可靠，确保桥架的整体性。

5. 电缆桥架的固定。

使用螺栓和螺母将电缆桥架固定在墙壁上，确保桥架不会晃动和松动。

6. 检查和调整。

完成桥架的安装后，进行检查和调整，确保桥架的安装质量。

检查内容包括桥架的水平度、垂直度和固定牢固性等。

三、安全注意事项1. 施工人员应穿戴好安全防护装备，如安全帽、安全鞋等。

2. 在竖井内工作时，要注意避免碰撞墙壁或其他障碍物，确保安全。

3. 工作时使用的工具和设备应符合安全标准，不存在安全隐患。

4. 在进行桥架安装过程中，要严格按照标准操作，确保施工质量。

四、施工总结通过正确的工法和严格的施工操作，可以确保竖井内电缆桥架的安装质量。

施工前的准备工作以及逐步的施工步骤，能提高施工效率和工程质量。

在操作过程中，要注重安全，并严格按照要求进行检查和调整，以确保施工的成功完成。

总结起来，竖井内电缆桥架安装施工的工法主要包括施工准备、安装步骤、安全注意事项和施工总结等。

4、 竖井内电气预埋管路巳整理好。

（三） 主要机具1、 活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

2、 兆欧表,高凳等二、工艺流程确定电缆桥架位置→固定支架→桥架安装→配电箱固定二、 操作工艺（一） 确定电缆桥架位置1、 电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

2、 按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸,必要时与土建配合,进行相应的变更。

3、 检查竖井内楼板上预留的洞口位置是否合适,不合适应及时修整、剔凿,使上下楼层所对应的洞口通直不错位,注意不要影响结构。

（二） 固定支架1、 固定桥架的支架采用50×50×5的角钢,高度为距地面1500～2000mm,有两种固定方式,一种是用膨胀螺栓固定,一种是采用焊接。

2、 桥架下部固定采用10号槽钢,槽钢距墙边不小于50mm,座在楼板的预留洞口,与预埋在洞囗的埋件焊接固定或采用膨胀螺栓与楼板固定。

在槽钢上固定两根50×50×5的角钢,用来直接与桥架连接固定见图5-28。

3、 在楼板的下面有预埋件来固定防火隔板,上托防火枕。

4、 电气竖井内固定桥架的支架和槽钢的固定方法见图5-29。

电缆支架全长均应有良好的接地,即将支架与墙上预埋的接地埋件焊成一体。

确定电缆桥架位置 固定支架 桥架安装 配电箱固定5、电气竖井内电缆配线的垂直安装见图5-30。

（三）桥架安装1、桥架与支架之间固定采用螺栓。

2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板。

（四）电缆敷设1、在桥架就位后,即可敷设线缆。

按照设计要求.将需要敷设在该桥架中的电缆按顺序摆放,排列应整齐.尽量避免交叉。

电缆桥架、电缆安装施工方案一、设计要求;1、由室外三相四线电缆直埋引入供电，使用电压380V/220V，照明220V电力380V，电表计量接客厅户要求每户设IC卡表，电表统一设在楼梯间.2、照明干线采用预制分支电缆,至电缆机房采用VV-1KV沿墙敷设。

3、电话由室外电话电缆直埋引至地下室电话分线箱，再配至各层各户，进线采用HQ22型电话电缆直埋敷设，分线箱之间采用HYA型电缆穿钢管敷设.4、有线电视由室外直埋引入，电缆穿钢管在楼梯间暗敷，引至户内穿PVC管埋地暗敷。

5、配电小间内强弱电电缆，线槽分别敷设于两侧，小间内通长敷设40×4镀锌扁钢作为接地干线(PE）。

6、本工程按GB50303-2002《建筑电气工程施工质量验收规范》《陕西省工程建设标准设计02系列建筑设计图集建筑电气专业》施工验收。

本工程电缆桥架,线槽主要用于变电所高低压电缆进出线回路敷设、智能、消防系统控制电缆敷设,型号多,数量大,安装时要认真施工.电缆主要有五芯电力电缆,四芯民力电缆,高压电缆，预分支电缆，电话、电视电缆.二、电缆桥架安装：电缆桥架为金属电缆托盘，桥架和金属线槽的统称。

（一)材料标准：1、电缆桥架必须有国家强制安全认证“CCC"标志,有出厂合格证，材质证明。

2、外观检查,部件齐全,表面光滑，不变形，钢制桥架涂层完整，无锈蚀，镀锌桥架，镀层均匀,良好，无表皮剥落，外观质量好。

3、电缆桥架应符合下列规定:（1）表面光洁无毛刺.（2）适应使用环境耐久稳固。

（3）满足所需的承载能力.（4）符合工程防火要求。

4、金属桥架应有防腐处理：（1）在强腐蚀环境，宜采用热镀锌等经久性较高的防腐处理。

（2）型钢臂式支架,轻腐蚀环境或非重要性回路的电缆桥架,可用涂漆处理。

5、电缆支架的强度，应满足电缆及其附件荷重和安装维护的受力要求,且符合下列规定：（1)有可能暂时上人时，按900牛的附加集中荷载计.（2）机械化施工时，计入纵向拉力，横向推力和滑轮重量等影响.6、电缆桥架的组成结构,应满足强度及稳定性要求，且符合下列规定：(1)桥架的承载能力，不得超过使桥架最初产生永久变形时，最大荷载除以安全系数为1.5的数值。

电缆桥架施工要求电缆桥架在我国的应用只有十多年，在欧美发达国家也不过是几十年。

在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

（一）桥架安装要求：1．桥架切割和钻孔断面处，应采取防腐措施。

2．桥架应平整，无扭曲变形，内壁无毛刺，各种附件应安装齐备，紧固件的螺母应在桥架外侧，桥架接口应平直、严密，盖板应齐全、平整。

3．桥架经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处应设置补偿装置，保护地线和桥架内线缆应留补偿余量。

直线段钢制电缆桥架长度超过30m，铝合金或玻璃钢制电缆桥架长度超过15m应设有伸缩节，跨越伸缩缝处设置补偿装置，可用带伸缩节的桥架。

4．桥架与盒、箱、柜等连接处应采用抱脚或翻边连接，并应用螺丝固定，末端应封堵。

5．水平桥架底部与地面距离不宜小于2.2m，顶部距楼板不宜小于0.3m，与梁的距离不宜小于0.05m，桥架与电力电缆间距不宜小于0.5m 6．桥架与各种管道平行或交叉时，其最小净距应符合国家标准《建筑电气工程施工质量验收规范》GB 50303—2015第12.2.1条中表12.2.1-2的规定。

7．敷设在竖井内和穿越不同防火分区的桥架及管路孔洞，应有防火封堵。

电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施，防止火灾沿线路延燃；防火隔离墙、板，应配合土建施工预留洞口，在洞口处预埋好护边角钢，施工时根据电缆敷设的层数和根数用L50×50×5角钢作固定框，同时将固定柜焊在护边角钢上；也可以先作好框在土建施工中砌体或浇灌混凝土时安装在墙、板中。

8．弯头、三通等配件，宜采用桥架生产厂家制作的成品，不宜在现场加工制作。

（二）支吊架安装要求：1．支吊架安装直线段间距宜为1.5m～2m，同一直线段上的支吊架间距应均匀。

支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm ×3mm。
