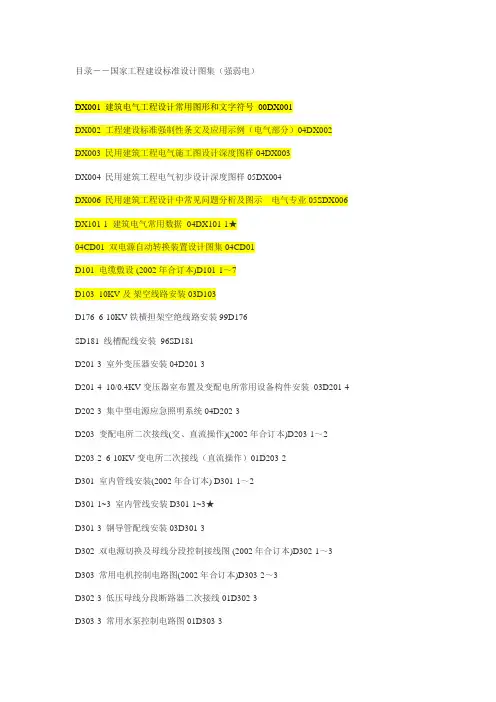

目录－－国家工程建设标准设计图集（强弱电）DX001 建筑电气工程设计常用图形和文字符号 00DX001DX002 工程建设标准强制性条文及应用示例（电气部分）04DX002DX003 民用建筑工程电气施工图设计深度图样04DX003DX004 民用建筑工程电气初步设计深度图样05DX004DX006 民用建筑工程设计中常见问题分析及图示---电气专业05SDX006 DX101-1 建筑电气常用数据 04DX101-1★04CD01 双电源自动转换装置设计图集04CD01D101 电缆敷设 (2002年合订本)D101-1～7D103 10KV及架空线路安装 03D103D176 6-10KV铁横担架空绝线路安装 99D176SD181 线槽配线安装 96SD181D201-3 室外变压器安装04D201-3D201-4 10/0.4KV变压器室布置及变配电所常用设备构件安装 03D201-4 D202-3 集中型电源应急照明系统 04D202-3D203 变配电所二次接线(交、直流操作)(2002年合订本)D203-1～2D203-2 6-10KV变电所二次接线（直流操作）01D203-2D301 室内管线安装(2002年合订本) D301-1～2D301-1~3 室内管线安装D301-1~3★D301-3 钢导管配线安装 03D301-3D302 双电源切换及母线分段控制接线图 (2002年合订本)D302-1～3D303 常用电机控制电路图(2002年合订本)D303-2～3D302-3 低压母线分段断路器二次接线 01D302-3D303-3 常用水泵控制电路图 01D303-3D401 车间线路安装(2002年合订本)D401-1～3D501 防雷与接地安装（2003年合订本）D501－1～4D501-1 建筑物防雷设施安装99D501－1D501-2 等电位联结安装 02D501-2D501-3 利用建筑物金属体做防雷及接地装置安装03 D501-3D501-4 接地装置安装03D501－4D602-1 变配电系统智能化系统设计(10KV以下) 03D602-1D603 住宅小区建筑电气设计与施工 03D60397D701 高低压母线安装协97D70197D702 电气竖井线路与设备安装协97D702D701-1 电气竖井设备安装04D701-1D701-3 电缆桥架安装04D701-3D701 封闭式母线及桥架安装(2004年合订本)D701-3D702-1 常用低压配电设备04D702-1D702-1~2 常用低压配电设备及灯具安装（2002合订本）D702-1～2 D702-3 特殊灯具安装 03D702-305D702-4 用户终端箱05D702-4★D703 液位测量与控制D701－1～3D704 小演播室、多功能厅灯光设计 03D704-1D705-1 电热采暖、伴热设备安装 03D705-1X101 通信线路安装（合订本）X101－1～205X101-2 地下通信线缆敷设05X101-2X101-3 综合布线系统工程设计施工图集 02X101-3X101-4 综合布线系统工程设计实例 03X101-4X102 移动通信室内信号覆盖系统 03X102X201-1 空调系统控制 02X201-1X201-2 建筑设备监控系统设计安装 03D201-2X301-1 广播与扩声 03X301-1X401-2 有线电视系统 03X401－204X501 火灾报警及消防控制 04X501★X502 空气采样早期烟雾探测系统(2004合订本) 03X502 X601 住宅智能化电气设计施工图集 99X601X602 智能家居控制系统设计施工图集 03X602SX666 共用天线电视系统安装图 88SX666X700-1 智能建筑弱电工程设计施工图集 97X700-1X700-2 智能建筑弱电工程设计施工图集 97X700-2X801-1 建筑智能化系统集成设计图集03X801-1。

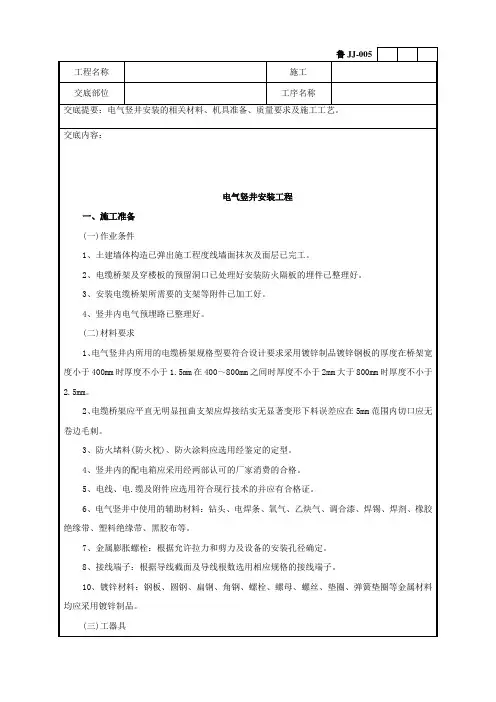

电气竖井安装————————————————————————————————作者：————————————————————————————————日期：工程名称施工单位交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。

交底内容：电气竖井安装工程一、施工准备(一)作业条件1、土建墙体结构已弹出施工水平线，墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞口已处理好，安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二)材料要求1、电气竖井内所用的电缆桥架规格型号要符合设计要求，采用镀锌制品，镀锌钢板的厚度在桥架宽度小于400mm时，厚度不小于1.5mm，在400～800mm之间时，厚度不小于2mm，大于800mm 时，厚度不小于2.5mm。

2、电缆桥架应平直，无明显扭曲，支架应焊接牢固，无显著变形，下料误差应在5mm范围内，切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应采用经两部认可的厂家生产的合格产品。

5、电线、电.缆及附件应选用符合国家现行技术标准的产品，并应有合格证。

6、电气竖井中使用的辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

7、金属膨胀螺栓：根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子：根据导线截面及导线根数选用相应规格的接线端子。

10、镀锌材料：钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫圈等金属材料，均应采用镀锌制品。

工程名称施工单位交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。

(三)工器具1、常用电工工具：活搬手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺等。

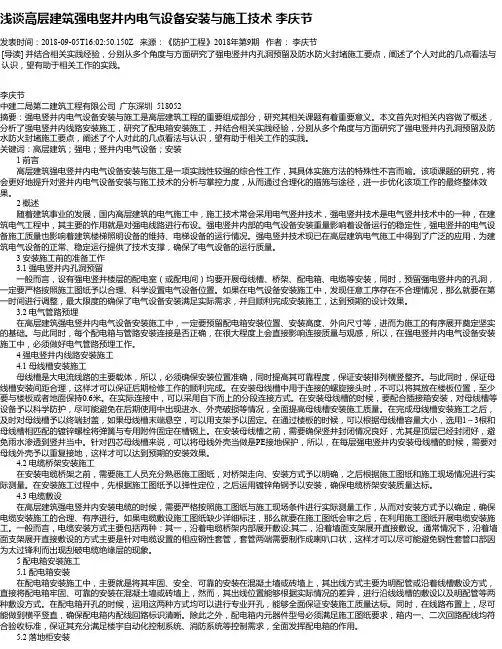

浅谈高层建筑强电竖井内电气设备安装与施工技术李庆节发表时间：2018-09-05T16:02:50.150Z 来源：《防护工程》2018年第9期作者：李庆节[导读] 并结合相关实践经验，分别从多个角度与方面研究了强电竖井内孔洞预留及防水防火封堵施工要点，阐述了个人对此的几点看法与认识，望有助于相关工作的实践。

李庆节中建二局第二建筑工程有限公司广东深圳 518052摘要：强电竖井内电气设备安装与施工是高层建筑工程的重要组成部分，研究其相关课题有着重要意义。

本文首先对相关内容做了概述，分析了强电竖井内线路安装施工，研究了配电箱安装施工，并结合相关实践经验，分别从多个角度与方面研究了强电竖井内孔洞预留及防水防火封堵施工要点，阐述了个人对此的几点看法与认识，望有助于相关工作的实践。

关键词：高层建筑；强电；竖井内电气设备；安装 1 前言高层建筑强电竖井内电气设备安装与施工是一项实践性较强的综合性工作，其具体实施方法的特殊性不言而喻。

该项课题的研究，将会更好地提升对竖井内电气设备安装与施工技术的分析与掌控力度，从而通过合理化的措施与途径，进一步优化该项工作的最终整体效果。

2 概述随着建筑事业的发展，国内高层建筑的电气施工中，施工技术常会采用电气竖井技术，强电竖井技术是电气竖井技术中的一种，在建筑电气工程中，其主要的作用就是对强电线路进行布设。

强电竖井内部的电气设备安装重量影响着设备运行的稳定性，强电竖井的电气设备施工质量也影响着建筑楼梯照明设备的维持、电梯设备的运行情况。

强电竖井技术现已在高层建筑电气施工中得到了广泛的应用，为建筑电气设备的正常、稳定运行提供了技术支撑，确保了电气设备的运行质量。

3 安装施工前的准备工作 3.1 强电竖井内孔洞预留一般而言，设有强电竖井楼层的配电室（或配电间）均要开展母线槽、桥架、配电箱、电缆等安装，同时，预留强电竖井内的孔洞，一定要严格按照施工图纸予以合理、科学设置电气设备位置。

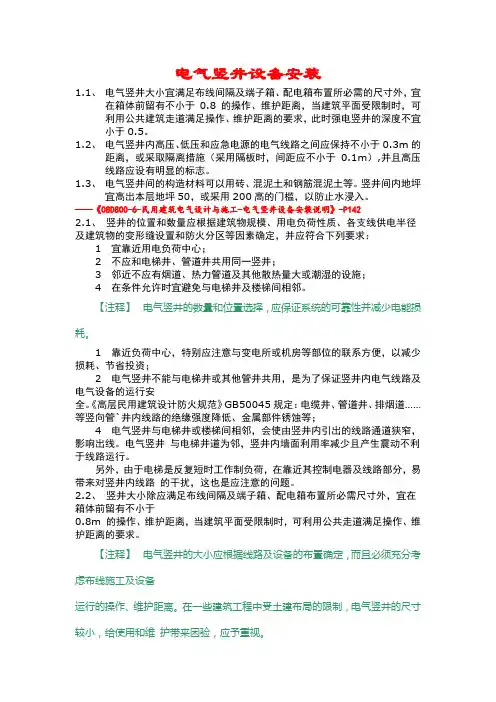

电气竖井设备安装1.1、电气竖井大小宜满足布线间隔及端子箱、配电箱布置所必需的尺寸外，宜在箱体前留有不小于0.8的操作、维护距离，当建筑平面受限制时，可利用公共建筑走道满足操作、维护距离的要求，此时强电竖井的深度不宜小于0.5。

1.2、电气竖井内高压、低压和应急电源的电气线路之间应保持不小于0.3m的距离，或采取隔离措施（采用隔板时，间距应不小于0.1m）,并且高压线路应设有明显的标志。

1.3、电气竖井间的构造材料可以用砖、混泥土和钢筋混泥土等。

竖井间内地坪宜高出本层地坪50，或采用200高的门槛，以防止水浸入。

——《08D800-6-民用建筑电气设计与施工-电气竖井设备安装说明》-P1422.1、竖井的位置和数量应根据建筑物规模、用电负荷性质、各支线供电半径及建筑物的变形缝设置和防火分区等因素确定，并应符合下列要求：1 宜靠近用电负荷中心；2 不应和电梯井、管道井共用同一竖井；3 邻近不应有烟道、热力管道及其他散热量大或潮湿的设施；4 在条件允许时宜避免与电梯井及楼梯间相邻。

【注释】电气竖井的数量和位置选择，应保证系统的可靠性并减少电能损耗。

1 靠近负荷中心，特别应注意与变电所或机房等部位的联系方便，以减少损耗、节省投资；2 电气竖井不能与电梯井或其他管井共用，是为了保证竖井内电气线路及电气设备的运行安全。

《高层民用建筑设计防火规范》GB50045规定：电缆井、管道井、排烟道……等竖向管`井内线路的绝缘强度降低、金属部件锈蚀等；4 电气竖井与电梯井或楼梯间相邻，会使由竖井内引出的线路通道狭窄，影响出线。

电气竖井与电梯井道为邻，竖井内墙面利用率减少且产生震动不利于线路运行。

另外，由于电梯是反复短时工作制负荷，在靠近其控制电器及线路部分，易带来对竖井内线路的干扰，这也是应注意的问题。

2.2、竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于0.8m 的操作、维护距离，当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。

建筑电气强电竖井内电气设备安装施工技术一、引言建筑电气强电竖井内电气设备是指在建筑物内进行电气设备的安装与布线，主要包括高压配电室、变压器室、柴房、蓄电池室、照明箱、排风扇箱、给排水泵房等。

在建筑电气工程中，强电竖井内电气设备的安装施工技术显得尤为重要，关系到建筑物的供电安全和正常运行。

本文将分别从电气设备的选型、安装位置与高度、电气设备的布线等几个方面进行介绍。

二、电气设备的选型建筑电气强电竖井内电气设备的选型是施工过程中非常重要的一环，直接关系到设备的安全性和可靠性。

一般情况下，应该根据建筑物的用途和电气负荷来选择合适的电气设备。

比如在高层建筑物中，应该选择防水、防腐、防火的设备，以保证设备在高空环境下的正常运行。

应该考虑设备的维护方便性、节能性、安全性等因素，确保设备的长期稳定运行。

三、安装位置与高度1. 安装位置建筑电气强电竖井内电气设备的安装位置应该根据施工图纸要求进行布置，一般情况下设备的安装位置应该符合以下几点要求：（1）应该避免设备直接暴露在雨水和阳光下，尽量选择安装在无风险的位置，保证设备的长期稳定运行。

（2）应该考虑设备的日常维护，确保设备的维护人员可以方便的进行设备的检修与维护。

（3）根据设备的用途和周围环境来确定设备的安装位置，保证设备的使用效果和安全性。

2. 安装高度（1）避免设备的安装高度超过建筑物的承重范围，确保设备的安全性。

（3）设备的安装高度应该便于设备的维护和日常操作，确保施工及后续使用方便。

建筑电气强电竖井内电气设备的布线是施工过程中非常重要的一环，直接关系到建筑物的供电安全和正常运行。

一般情况下，应该遵循以下原则进行电气设备的布线：（1）应该尽量避免布线交叉，确保电气设备之间的互不干扰，保证供电的安全性和可靠性。

（2）应该根据电气设备的功率和负荷来确定电缆的规格和截面积，确保电缆的合理负载和安全性。

五、施工注意事项1. 施工前应仔细阅读施工图纸和相关设计要求，确保施工的准确性和规范性。

交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。

4、电气竖井内固定桥架的支架和槽钢的固定见图示一。

电缆支架全长均应有良好的接地即将支架与墙上预埋的接地埋件焊成一体。

方案I编名称型及规格数量I II1 电缆桥架见工程设计2 支架L50×50×5个 2 23 支架L50×50×5个 2 24 膨胀螺栓M1O×80套 4 45 固定螺栓M8×40个 4 46 螺栓M8×40个 4 47 螺母M8 个8 88 垫圈8 个8 89 槽钢支架I10 根 2 210 膨胀螺栓M1O×80套 4 411 防火隔板钢板a=4 块 112 电缆根 3 313 防火堵料14 固定角钢L40×40×4米15 保护见工程设计根 3交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。

交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。

材料表编名称型及规格数量1 保护见工程设计根 52 胀螺栓3 电缆见工程设计根 54 支架扁钢40×4个 25 卡子与电缆外套配套6 单边卡与电缆外套配套7 塑料胀Φ6×30注：a、D表示保护外径b、当电缆根数较多或规格较大时可使用角钢支架。

5、电气竖井内电缆配线的垂直安装见图示(三)桥架安装1、桥架与支架之间固定采用螺栓。

2、桥架与钢之间连接采用专用锁母固定并有跨接地线。

3、当直线段钢制电缆桥架过30米应有伸缩缝其连接采用伸缩连接板。

〔四〕电缆敷设1、在桥架就位后即可敷设线缆。

按照设计要求将需要敷设在该桥架中的电缆按顺序摆放好排列应整齐尽量防止穿插。

敷设时要按适当的间距加以固定并且及时装设标志牌。

电缆终端头竖井的两端均应装设标志牌。

标志牌上应注明线路编无编时写明电缆型、规格及起迄地点字迹应明晰交底部位工序名称交底提要：电气竖井安装的相关材料、机具准备、质量要求及施工工艺。

建筑电气强电竖井内电气设备安装施工发布时间：2023-07-24T03:02:46.124Z 来源：《科技潮》2023年14期作者：陶小丽[导读] 针对配电箱柜的安装，需要注意：（1）配电箱安装。

在混凝土墙或砖墙上固定安装装配电箱时，要求固定牢固可靠，其出线采用明配管或沿线槽敷设两种方式。

在竖井内配电箱出线，不管采用何种方式，都要求配电箱开孔必须使用专用切割工具，不得采用电焊烧孔而影响整体观感。

舟山市启明电力设备制造有限公司浙江省舟山市 316000摘要：在强电竖井部分的建设中，电气设备的安装施工是比较关键的环节，其关系到建筑物正式投入运行后的供电问题，与居民日常生活有直接联系。

本文先介绍了电气竖井，然后对建筑电气强电竖井内电气设备安装施工展开了建议的探讨。

关键词：建筑；电气；强电；竖井；设备；安装；施工1电气竖井电气竖井是一种拥有较大储存电气设备空间的通道结构，在一些高层或者超高层建筑中常常用到这种结构，利用独特的垂直空间将电缆和各种通电线路按照垂直分布的规律和特点，通过合理的设计和布置，线路就安放在其中，每层的配电箱为了使用和检修的便利性也一般放置在竖井通道结构之中，电气竖井根据电流电压的不同分为强电竖井和弱电竖井，所对应的线路也有强弱之分，这是为了两者在共同工作时隔绝干扰，如果在一些建筑工程中必须要求两者一起使用，也要在竖井的内部合理的区分开来，应分别位于竖井内的两侧，并且采取有效的措施加以隔离，做好相应的保护措施，也有利于电力维护和检修。

2建筑电气强电竖井内电气设备安装施工2.1配电箱柜安装针对配电箱柜的安装，需要注意：（1）配电箱安装。

在混凝土墙或砖墙上固定安装装配电箱时，要求固定牢固可靠，其出线采用明配管或沿线槽敷设两种方式。

在竖井内配电箱出线，不管采用何种方式，都要求配电箱开孔必须使用专用切割工具，不得采用电焊烧孔而影响整体观感。

如为明配管箱，则要求管离箱体200mm处设置管固定支架，同时还应考虑明配管接地，一般采用抱箍加铜塑线方法。

电气竖井安装工程技术交底记录日期：XXXX年XX月XX日地点：XX工地XX楼参与人员：技术负责人、电气安装工程人员本次技术交底主要针对电气竖井安装工程内容进行讲解和交底。

一、安装位置和方法•安装位置：采用标准化电气竖井，安装位置按设计图纸要求进行布置。

竖井上方应留有积水孔和雨水口，以便于排水。

•安装方法：将竖井井体按照要求放置在轴线上，并使用调平器调整好竖井实际高度。

根据设计要求，安装相应的电气设备，并保证设备固定可靠。

竖井内部电气配管应按照电气设计图纸布置，避免电线电缆长时间在竖井内悬空，对电线电缆的张力进行调整，确保电线电缆与设备间隙达到标准规定值。

二、电气设备的验收标准电气设备应符合下列要求：•设备应符合产品质量标准；•设备使用合格证明和报告应齐全；•设备应具有防腐蚀、防湿、防尘、防鼠害等工艺要求；•设备应安装平稳可靠，接线合理牢固；•设备内配的元器件、附件应齐全、规格和质量应符合设计要求；•已验收的电气设备应有齐全的工厂出厂证明书、防静电合格证明书等技术资料。

三、电气设备的安装要求•电缆选择：竖井内电缆截面应符合电气设计图纸要求，电缆型号，有阻燃、耐摩擦、耐腐蚀、耐高温、防老化性能，电缆外皮应加装距离竖井壁面要求的防护管或护套，避免电缆受到损坏。

•电缆布线：竖井内应按照电气设计图纸要求布置电缆，避免电缆之间交叉穿插。

满足电缆弯曲半径、电缆张力预留间隙，保证电气设备正常运行。

•绝缘：电缆绝缘应符合标准且良好，接线端子应连接良好。

绝缘电阻符合要求，开路、短路不得出现。

电气设备的接线、固定和绝缘应符合规范。

•线号区分：电气设备的电缆均应标明线号，电缆纵向均应用防水、防污线夹定位，标志清晰，接头处应留有足够的电缆长度，方便电缆排列和接头操作。

•接地：电气设备应符合防雷、接地标准，竖井内的设备除必须接地的设备外，所有设备都应通接地线，请勿将接地线和其他导线混淆。

四、工程验收•工程验收应在竣工之日进行；•工程竣工书、设备竣工证、电机测试装置、绝缘测试记录等清单应齐全；•设备的外观、产品质量证明书、合格证等一系列文件应齐全；•竣工文件资料应审核齐全；•工程竣工标志应齐全，设备开关位置标识清晰、密码区分明显、遥控牢固。

建筑电气强电竖井内电气设备安装施工孙朗海发表时间：2018-12-03T09:42:03.657Z 来源：《红地产》2017年2月作者：孙朗海[导读] 本文简单介绍了安装施工前的准备，针对强电竖井线路及配电箱安装施工技术展开了深入的研究，希望可以对强电竖井线路及配电箱安装施工技术起到一定的参考和帮助。

1 安装施工前的准备工作 1.1 电气竖井孔洞预埋在配电竖井楼层，配电间有配电箱、电缆、线槽、电缆桥架等设施，在预埋之前首先要结合图纸内容进行模拟作业，按照相应比例做好电气设备在竖井内位置的安排，当发现存在有尺寸偏差以及设备位置冲突等问题时，需要及时对其进行改进和调整，使电气竖井内各项电气设备安装有效性得到保证。

1.2 电气管路预埋准备工作在预埋准备阶段，一定要做好配电箱安装位置、安装高度、外向尺寸等方面预留校验等工作，确保整个工程项目施工顺利进行。

另外，还需要详细检查配电箱与管线安装连接的正确性和有效性，为之后的电气管路埋设工作打下良好的基础。

2 建筑电气强电竖井内电气设备安装施工技术 2.1 安装母线槽母线槽能够为线路通行提供必要的通道，在安装母线槽时，必须要保证母线槽安装在正确位置，对其采取适当的固定措施，保证其安装可靠性。

母线槽横竖整齐排列安装，保证母线槽有合理的安装间距位置，降低后期检修工作难度。

母线槽在使用螺旋接头连接安装时，螺旋接头不能放在楼板等位置，与楼板以及地面之间有超过60mm 距离。

在连接过程中，按照由下至上分段连接方式进行，安装母线槽期间尽量采取科学合理的母线槽产品保护措施，最大限度避免之后电气设备使用过程中母线槽外科有进水以及破损等情况出现，使母线槽的安装质量得到保证。

在完成母线槽的安装之后对母线槽终端封盖处理，如果母线箱末端处于悬空状态时，尽量选择支架固定，通过楼板时结合容量大小选择1~3根与母线槽相配螺栓固定附件及弹簧在槽钢。

2.2 电缆桥架安装在电缆桥架安装之前，施工人员必须要熟悉施工图纸内容，了解桥架的走向以及具体安装方式，与施工现场以及施工图纸安装内容结合在一起进行现场测试。

方案I型号及规格单位见工程设计L50×50×5个L50×50×5个M1O×80套即可敷设线缆。

按照设计要求，将需要敷设在该桥架中的电缆按顺序摆放好，排列应整齐，尽量避免交叉。

敷设时要按适当的间距加以固定，并且及时装设标志牌。

电缆注：本记录一式两份，一份交底单位存，一份接受交底单位存。
