电气竖井内电缆桥架安装

建筑电气施工常见质量问题及对策摘要：在建筑工程施工中，电气项目是非常重要的组成部分，其直接影响着整个建筑工程电气系统的安全稳定运行。

现阶段，虽然大部分企业已经意识到了电气项目施工的重要性，也加大了电气项目施工质量管理力度，但施工质量问题时有发生，因此，文章重点对建筑电气施工常见质量问题进行了分析，并提出了相应的对策，以保障建筑电气工程的施工质量。

关键词：建筑；电气；施工；常见；质量；问题1.建筑电气施工常见质量问题1.1设备、材料方面在建筑电气项目施工中，设备、材料是非常重要的施工基础，但在设备、材料选用方面，常存在以下问题：导线电阻率、熔点、截面、机械性能、温度系数、绝缘性等与设计标准存在差异；电缆耐压性能、耐高温性能、绝缘电阻、抗腐蚀性能等不达标；动力、插座、照明箱尺寸、质量与设计标准存在差异，影响箱体质量和耐腐蚀性；插座、开关导电值达不到规定要求，影响导电金属片弹性、接触性能，使电气工程存在安全隐患；选择的线管质量与设计标准存在较大差异，无法满足实际所需。

1.2管路敷设方面在建筑电气施工中，管线敷设是非常重要的工作内容，但在实际施工中，由于一些施工人员专业能力不足、综合素质过低，常在施工中存在违规操作行为，导致管路敷设中存在多种管线重叠、死弯、凹痕等质量问题；在配电箱中敷设线管时，管口存在长短不一、管口不平整等问题；未按要求在管口位置设置保护圈等质量问题。

1.3配电箱安装方面在建筑电气施工中，配电箱安装是非常重要的施工内容，其直接影响着电气系统的安全稳定运行。

但在建筑电气施工中，还存在各种施工质量问题，具体如下：预留的配电箱体位置与设计位置存在较大差异，配电箱中残留着各种杂物；箱体开孔尺寸与实际不相符；在配电箱内敷设各类导线时，未区分导线颜色，导致配电箱内线路杂乱不堪；设置的接地线未到达规定要求。

1.4雷电保护方面在建筑电气施工中，避雷设施是非常重要的一部分内容。

由于在建筑电气系统运行中，若遇雷电天气，则可能会影响电气系统的安全稳定运行，需在建筑电气系统中设置相应的避雷设施，最小化雷电对电气系统的影响。

建筑电气强电竖井内电气设备安装施工质量控制措施摘要：在现代建筑工程中，电力系统是现代建筑主要的动力来源，电气设备和线路的安装质量直接影响建筑功能的实现。

在楼房的建设中，电气强电竖井中的电气设备施工对建筑各楼层的供电提供保障，强电竖井也是建筑的重点设施之一。

随着楼房越建越高，对建筑电气强电竖井内的施工质量要求也越来越高，如何提高建筑电气强电竖井内电气设备安装施工质量成为了建筑企业重要关注的问题，建筑电气强电竖井的施工将直接影响楼房的供电安全，对人们的生活具有中要影响。

关键词：建筑工程电气强电竖井安装施工质量控制1、建筑电气强电竖井中电气设备施工的重要意义强电竖井中电气设备的施工在建筑工程中占据这重要地位，它能够保障建筑投入使用后的供电保障，是建筑工程的施工中不可或缺的部分。

强电竖井中电气设备的安装和施工质量也将直接影响电力的使用安全，对人们的生活具有重要影响，所以，建筑企业在施工过程中，应该高度重视强电竖井中电气设备的安装和施工过程，加强对电力竖井施工的检测工作，确保电力竖井的施工质量满足设计需求，提高人们用电的安全性与可靠性。

就我国目前的建筑企业发展来看，建筑水平不断提高，建筑技术也越来越多样化，随着建筑楼层的不断提高，建筑中所涉及到的电气设备也不断增多，为了确保建筑电气的使用安全，确保电气安装的质量，应该加强对强电竖井中电气设备安装施工的质量检验，才能够有效的保证建筑中用电体验，提高人们用电的安全性和可靠性。

如果强电竖井的施工质量出现问题，便会直接影响到电气设备的使用，导致电气设备出现故障，影响建筑内的正常供电，甚至可能引发火灾的出现。

所以，建筑企业应该加强对强电竖井电气安装施工的管理，采用先进的施工技术，确保施工质量。

2、强电竖井内电气设备安装的施工准备工作①强电竖井内电气设备安装主要涉及到母线槽安装、配电箱安装以及电缆、桥架的安装等。

在对这些设备、装置进行安装时，应与土建专业施工做好配合，提前为相关设备的安装预留孔洞，从而确保设备安装工作的顺利开展。

弱电井内电缆与桥架安装规范要求一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400--800mm之间时,厚度不小于2mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。

弱电井内电缆与桥架安装规范有哪些要求二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。

弱电井内电缆与桥架安装规范有哪些要求三、工艺流程确定电缆桥架位置-固定支架-桥架安装-配电箱固定弱电井内电缆与桥架安装规范有哪些要求四、操作工艺(一)确定电缆桥架位置1、电缆桥架应敷设在安全、干燥、易操作的电气竖井内。

2、按照图纸设计的位置，计算空间尺寸是否满足操作距离的要求,特别是竖井内桥架、配电箱数量较多,尺寸较大、管路较多时,经常出现排列困难,因此必须仔细核对尺寸。

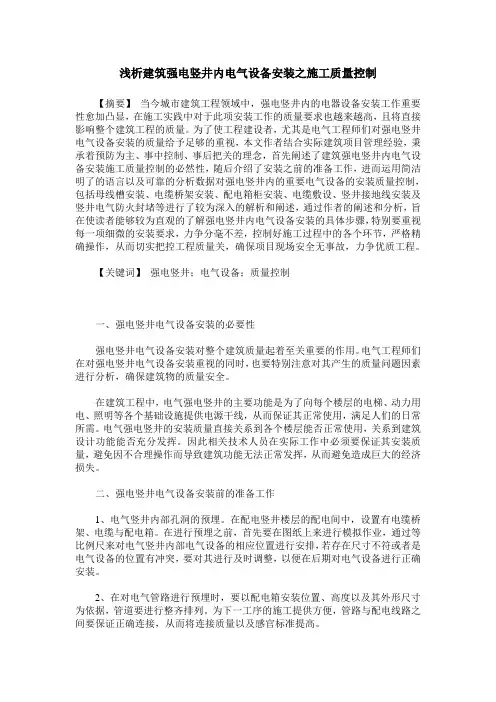

浅析建筑强电竖井内电气设备安装之施工质量控制【摘要】当今城市建筑工程领域中，强电竖井内的电器设备安装工作重要性愈加凸显，在施工实践中对于此项安装工作的质量要求也越来越高，且将直接影响整个建筑工程的质量。

为了使工程建设者，尤其是电气工程师们对强电竖井电气设备安装的质量给予足够的重视，本文作者结合实际建筑项目管理经验，秉承着预防为主、事中控制、事后把关的理念，首先阐述了建筑强电竖井内电气设备安装施工质量控制的必然性，随后介绍了安装之前的准备工作，进而运用简洁明了的语言以及可靠的分析数据对强电竖井内的重要电气设备的安装质量控制，包括母线槽安装、电缆桥架安装、配电箱柜安装、电缆敷设、竖井接地线安装及竖井电气防火封堵等进行了较为深入的解析和阐述，通过作者的阐述和分析，旨在使读者能够较为直观的了解强电竖井内电气设备安装的具体步骤，特别要重视每一项细微的安装要求，力争分毫不差，控制好施工过程中的各个环节，严格精确操作，从而切实把控工程质量关，确保项目现场安全无事故，力争优质工程。

【关键词】强电竖井；电气设备；质量控制一、强电竖井电气设备安装的必要性强电竖井电气设备安装对整个建筑质量起着至关重要的作用。

电气工程师们在对强电竖井电气设备安装重视的同时，也要特别注意对其产生的质量问题因素进行分析，确保建筑物的质量安全。

在建筑工程中，电气强电竖井的主要功能是为了向每个楼层的电梯、动力用电、照明等各个基础设施提供电源干线，从而保证其正常使用，满足人们的日常所需。

电气强电竖井的安装质量直接关系到各个楼层能否正常使用，关系到建筑设计功能能否充分发挥。

因此相关技术人员在实际工作中必须要保证其安装质量，避免因不合理操作而导致建筑功能无法正常发挥，从而避免造成巨大的经济损失。

二、强电竖井电气设备安装前的准备工作1、电气竖井内部孔洞的预埋。

在配电竖井楼层的配电间中，设置有电缆桥架、电缆与配电箱。

在进行预埋之前，首先要在图纸上来进行模拟作业，通过等比例尺来对电气竖井内部电气设备的相应位置进行安排，若存在尺寸不符或者是电气设备的位置有冲突，要对其进行及时调整，以便在后期对电气设备进行正确安装。

电缆桥架安装施工要求及规范来源:建筑电气杂志 ID:jzdq1981电缆桥架在我国的应用只有十多年,在欧美发达国家也不过是几十年。

在一个机房项目中，比起造价昂贵、高科技的硬件和软件，桥架显的很不起眼，也很少为人关注，但它却也是整个布线工程中不可缺少的部分。

那么在施工中电缆桥架安装施工要求及规范怎么样?1一般规定1.1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设1.2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。

1.3由支、吊、托架支撑的托盘(槽)或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。

见图1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合下列规定:1.4.1金属电缆桥架及支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接;1.4.2非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2;1.4.3镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

1.4.5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

1.4.6电缆桥架处如有防火要求的场所，应采取防火隔离措施。

2施工准备2.1 技术准备:2.1.1按照已批准的施工组织设计(施工方案)进行技术、安全交底。

2.1.2 施工执行工艺标准、图集、规范齐全。

2.1.3电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。

2.1.4根据施工图或施工所用电缆应作好电缆牵引力的计算。

1.电缆桥架规格及型号必须符合设计要求，附件齐全;桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。

2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。

建筑工程强电竖井内电气设备安装施工技术摘要：现代社会中，人们的生产、生活都离不开电力，使得电气系统的重要性越来越突出。

强电竖井内的电气设备是建筑工程电气系统中的重要组成部分。

为确保建筑工程电气系统的整体质量，必须高度重视强电竖井内电气设备的安装作业，实现电气设备的规范安装。

关键词：建筑工程；强电竖井；电气设备；安装1强电竖井在建筑工程中的施工现状从建筑工程强电竖井施工现状来看，主要存在以下三个问题。

（1）在施工设计阶段，由于施工所涉及的线路需要预埋，为节约设计成本和后续施工成本，强电竖井施工面积一般设计较小，导致竖井内电气设备布置紧凑，这将给电气设备的后续维护带来很多不便。

（2）在电力系统的设计和建设阶段。

对于不同类型的建筑，电力系统建设标准也不同。

例如，一、二类建设项目的用电标准通常需要在4×103kW以上，三、四类住宅建筑的用电标准为6×103kW以上，但在具体施工过程中，一些施工企业正在考虑节约成本，不严格遵守国家标准，电力系统设计不合理，也对强电竖井内电气设备安装的标准化产生一定影响，容易造成电力安全隐患。

（3）在照明系统的施工和安装阶段。

部分施工单位未按规定使用节能灯，配电箱安装时未控制安装高度，配电箱内部安装不规范，线路敷设不规范，严重影响了强电竖井整体施工质量的提高。

2强电竖井内电气设备安装的施工准备工作为保证强流井中电气设备安装施工的质量，应事先做好相应准备工作，为电气设备安装的顺利实施打下良好基础。

首先，强电竖井内电气设备的安装主要包括母线槽、配电箱、电缆、桥架等的安装，在这些设备和装置的安装过程中，应配合土建专业的施工，并提前为相关设备的安装预留孔洞，以保证设备安装的顺利进行。

预留孔洞时，应严格按照施工图纸的具体要求控制孔洞的位置和尺寸。

对于高层建筑，强电竖井通常贯穿整个建筑。

同时，建筑物内低层区域内设备、线路种类较多。

因此，在电气设备安装前，高层建筑强电竖井预留孔洞时，可适当增大低层区域的孔洞尺寸；在设备和线路较少的高层区域预留孔洞时，可适当减小孔洞尺寸。

电缆沟内和电缆竖井内电缆敷设＜1＞主控项目1、金属电缆支架、电缆导管必须接地（PE）或接零（PEＮ）可靠。

2、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。

＜2＞一般项目1、电缆支架安装应符合下列规定：（1）当设计无要求时，电缆支架最上层至竖井顶部或楼板饿距离不小于150～200mm电缆支架最下层至沟底或地面的距离不小于50～100mm；（2）支架与预埋件焊接固定时，焊缝饱满；用膨胀螺栓沟底时，选用螺栓适配，连接紧固，防松零件齐全。

2、电缆敷设固定应符合下列规定：（1）垂直敷设或大于４50倾斜敷设的电缆在每个支架上固定；（2）交流单芯电缆或分相后的每相电缆固定用的夹具和支架，不形成闭合铁磁回路；（3）电缆排列整齐，少交叉；当设计无要求时，电缆支持点间距；（4）敷设电缆的电缆沟和竖井，按设计要求位置，有防火墙堵措施。

3、电缆的首端、末端和分支处应设标志牌。

裸母线、封闭母线、插接式母线和电缆桥架安装＜3＞裸母线、封闭母线、插接式母线安装＜3.1＞主控项目1、绝缘子的底座、套管的法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。

不应作为接地（PE）或接零（PEN）的接续导体。

母线是供电主干线，凡与其相关的可接近的裸露导体要接地或接零的理由主要是：发生漏电可导入接地装置，确保接触电压不危及人身安全，同时也给具有保护或讯号的控制回路正确发出讯号提供可能。

为防止接地或接零支线线间的串联连接，所以规定不能作为接地或接零的中间导体。

2、母线与母线或母线与电器界限端子，采用螺栓搭接连接时，应符合下列规定：（1）母线接触面保持清洁，涂电力复合脂，螺栓孔周边无毛刺；（2）连接螺栓两侧有平垫圈，相邻垫圈间有大于3mm的间隙，螺母侧装有弹簧垫圈或锁紧螺母；（3）螺栓受力均匀，不使电器的接线端子受额外应力。

（4）建筑电气工程选用的母线均为矩形铜、铝硬母线，不选用软母线和管型母线。

弱电井里面的桥架、电缆敷设工作，我们往往不很重视，这方面的工作由于不裸露在外面，我们就会爱理不理，甲方要求的时候，我们弄一下，监理要求的时候我们再弄一下，但是到底弄成什么样呢？我们应该对施工人员怎么做技术交底？正文：一、施工准备(一) 作业条件1、土建墙体结构已弹出施工水平线,墙面抹灰及面层已完工。

2、电缆桥架及穿楼板的预留洞已处理好,安装防火隔板的埋件已整理好。

3、安装电缆桥架所需要的支架等附件已加工好。

4、竖井内电气预埋管路已整理好。

(二) 材料要求1、电气竖井内所用的电缆桥架,规格型号要符合设计要求,采用防火制品,钢板的厚度在桥架宽度小于400mm时,厚度不小于1.5mm;在400～800mm之间时,厚度不小于2mm。

2、电缆桥架应平直,无明显扭曲,支架应焊接牢固,无显著变形,下料误差应在5mm范围内,切口应无卷边毛刺。

3、防火堵料(防火枕)、防火涂料应选用经国家鉴定的定型产品。

4、竖井内的配电箱应有出厂合格证、生产许可证、“CCC”认证标志和认证证书复印件及试验记录。

5、电线、电缆及附件应选用符合国家现行技术标准的产品,并应有出厂合格证、“CCC”认证标志和认证证书复印件。

电线、电缆还应有生产许可证。

6、电气竖井中使用的辅助材料:钻头、电焊条、调合漆、焊锡、焊剂、橡胶绝缘带等。

7、金属膨胀螺栓:根据允许拉力和剪力及设备的安装孔径确定。

8、接线端子:根据导线截面及导线根数选用相应规格的接线端子。

(三) 主要机具1、活扳手、老虎钳、砂轮机、钢锯、锯条、电焊机、套丝机、手动煨管器、液压煨管器、扁锉、圆锉、半圆锉、压力案子、电烙铁、电炉子、锡锅、喷灯、锡勺、兆欧表,高凳等。

(三) 桥架安装1、桥架与支架之间固定采用螺栓。

2、桥架与钢管之间连接采用专用锁母固定,并有跨接地线。

3、当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接采用伸缩连接板或伸缩节。

(四) 电缆敷设1、在桥架就位后,即可敷设线缆。

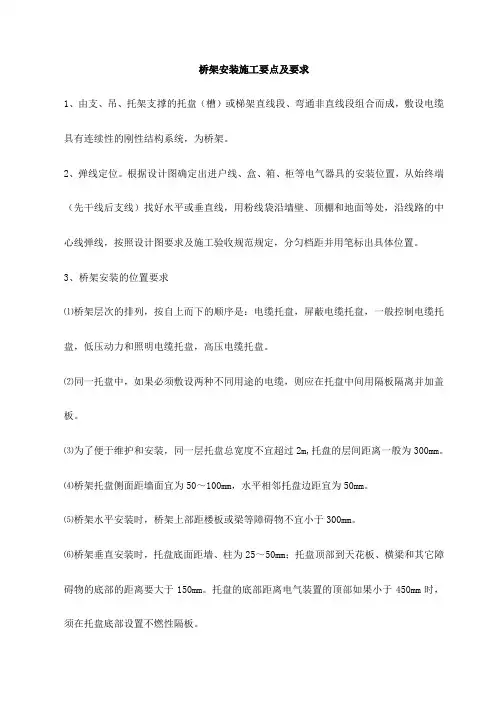

桥架安装施工要点及要求1、由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为桥架。

2、弹线定位。

根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，沿线路的中心线弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。

3、桥架安装的位置要求⑴桥架层次的排列，按自上而下的顺序是：电缆托盘，屏蔽电缆托盘，一般控制电缆托盘，低压动力和照明电缆托盘，高压电缆托盘。

⑵同一托盘中，如果必须敷设两种不同用途的电缆，则应在托盘中间用隔板隔离并加盖板。

⑶为了便于维护和安装，同一层托盘总宽度不宜超过2m,托盘的层间距离一般为300mm。

⑷桥架托盘侧面距墙面宜为50～100mm，水平相邻托盘边距宜为50mm。

⑸桥架水平安装时，桥架上部距楼板或梁等障碍物不宜小于300mm。

⑹桥架垂直安装时，托盘底面距墙、柱为25～50mm；托盘顶部到天花板、横梁和其它障碍物的底部的距离要大于150mm。

托盘的底部距离电气装置的顶部如果小于450mm时，须在托盘底部设置不燃性隔板。

⑺桥架与各种管道平行或交叉时，其最小间距应符合附表1的要求。

附表1：线槽与各种管道平行或交叉时的最小间距(单位：mm)⑻桥架不宜敷设在有腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。

桥架不得敷设在易燃、易爆气体管道的上方。

⑼桥架多层敷设时其层间距离一般为控制电缆间不小于0.2m，电力电缆不小于0.3m，弱电电缆与电力电缆间不小于0.5m(有屏蔽可减少到0.3m)。

⑽桥架水平安装时距地的高度一般不宜低于2.50m，垂直安装时距地1.80m以下部分应加金属盖板保护，但敷设在电气专用房间(如配电室、电气竖井、技术层等)内时除外。

⑾桥架内的电缆在首端、末端、转弯及每隔50m处，应注明电缆干线编号、型号及用途。

电缆桥架安装施工方案(2)
一、前言
电缆桥架是用来支撑电缆的金属结构，通常安装在建筑物的墙面或天花板上，起到保护和管理电缆的作用。

本文将详细介绍电缆桥架的安装施工方案，帮助施工人员清晰高效地完成任务。

二、安装准备
1.明确安装位置和要求。

2.准备好所需的电缆桥架、螺丝、螺栓等安装工具。

3.安装前检查材料和工具是否完好。

三、安装步骤
1. 确定安装高度和位置
在安装电缆桥架之前，需要先确定其安装的高度和位置，根据实际情况进行调整。

确保位置合适，不会影响到其他设备或建筑结构。

2. 固定支架
使用螺丝或螺栓将支架固定在墙面或天花板上，确保支架稳固可靠。

3. 安装电缆桥架
将电缆桥架放置在支架上，通过连接件将各个电缆桥架连接起来，确保连接牢固。

4. 整理电缆
将需要管理的电缆放置在电缆桥架上，注意整齐有序，避免出现混乱。

5. 调整位置
在安装完成后，需要适当调整电缆桥架的位置，确保电缆布置合理，方便维护和管理。

四、注意事项
1.安装过程中要注意安全措施，避免发生意外。

2.确保电缆桥架安装牢固，承载能力符合要求。

3.在安装过程中遇到问题及时处理，不得擅自修改。

五、总结
电缆桥架的安装施工是一个细致而重要的工作，需要严格按照安装方案进行操作，确保质量和安全。

希望本文的介绍能够帮助您顺利完成电缆桥架的安装工作。
